BRUKSANVISNING WT2400G9 WINNY

4. Typ av gräsklippare

6. Tillverkarens namn och adress

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren (3 - 5 6) i de avsedda utrymmena på bruksanvisningens sista sida.

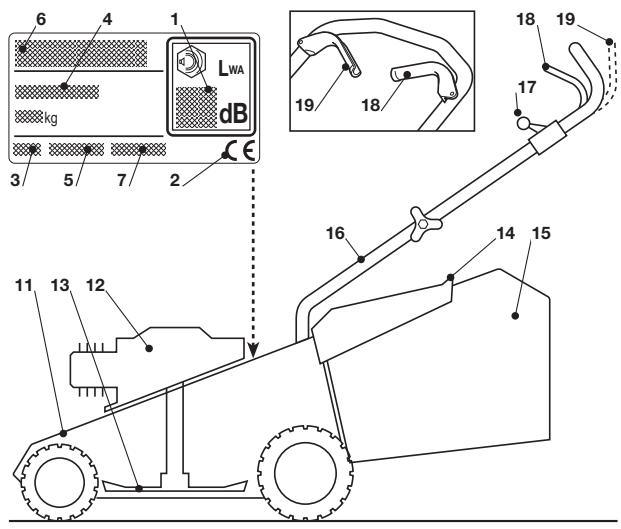

11. Chassi 12. Motor 13. Kniv (Blad) 14. Stenskydd

15. Uppsamlingspåse 16. Handtag 17. Gasreglage

18. Motorbromsspak 19. Spak för koppling självgående läge

24. Stopp motor 25. Självgående läge kopplat

26. Viloläge 27. Start motor

SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska användas med försiktighet. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok. Før over identifikasjonsnumrene (3 - 5- 6) på dertil egnet plass på håndbokens siste side umiddelbart etter innkjøpet av maskinen.

51. Obs: Läs igenom handboken före maskinens användning.

52. Risk för flygande partiklar. Obehöriga får inte vistas i arbetsområdet.

53. Risk för skärskador. Knivar i rörelse. Stick inte fötter eller händer i

54. Endast för gräsklippare med elmotor

55. Obs: Bladet fortsätter att rotera en stund efter att man stängt av maskinen

56. Obs: Dra ut tändstiftets huv före varje underhållningsarbete eller reparation.

57. Endast för gräsklippare med elmotor

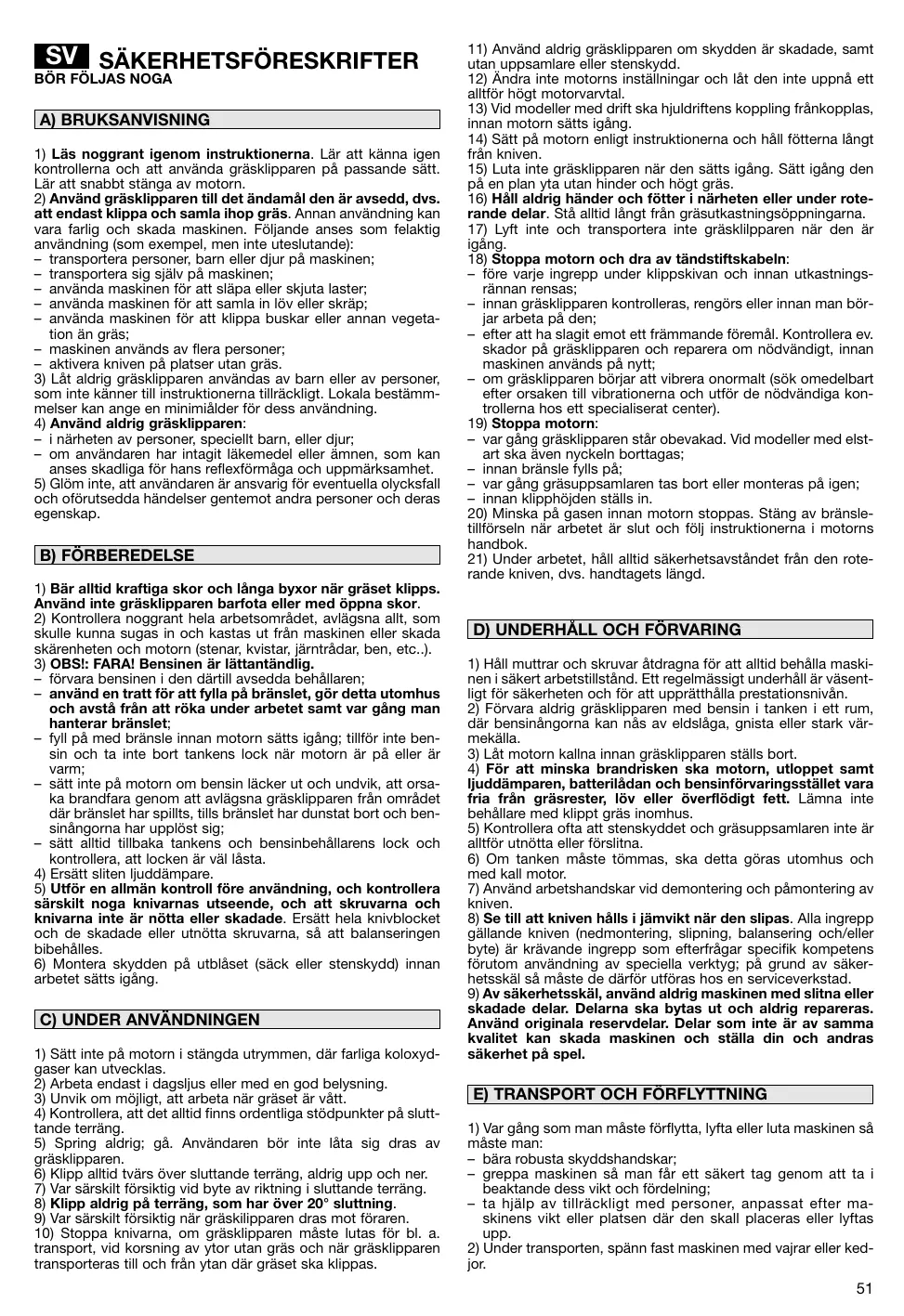

Maximala värden för buller och vibrationer SIKKERHETSBESTEMMELSER - Gressklipperen din må brukes med forsiktighet. I den hensikt er det plassert symboler på maskinen som er egnet til å minne deg på de viktigste forholdsreglene ved bruk. Merkelappene har følgende betydning. Vi anbefaler dessuten å lese nøye sikkerhetsreglene gjengitt i det dertil egnede kapittelet i den foreliggende boken. För modell ........................................................................ 414 464 534

1) Läs noggrant igenom instruktionerna. Lär att känna igen

kontrollerna och att använda gräsklipparen på passande sätt. Lär att snabbt stänga av motorn.

2) Använd gräsklipparen till det ändamål den är avsedd, dvs.

att endast klippa och samla ihop gräs. Annan användning kan vara farlig och skada maskinen. Följande anses som felaktig användning (som exempel, men inte uteslutande): – transportera personer, barn eller djur på maskinen; – transportera sig själv på maskinen; – använda maskinen för att släpa eller skjuta laster; – använda maskinen för att samla in löv eller skräp; – använda maskinen för att klippa buskar eller annan vegetation än gräs; – maskinen används av flera personer; – aktivera kniven på platser utan gräs.

3) Låt aldrig gräsklipparen användas av barn eller av personer,

som inte känner till instruktionerna tillräckligt. Lokala bestämmmelser kan ange en minimiålder för dess användning.

4) Använd aldrig gräsklipparen:

– i närheten av personer, speciellt barn, eller djur; – om användaren har intagit läkemedel eller ämnen, som kan anses skadliga för hans reflexförmåga och uppmärksamhet.

5) Glöm inte, att användaren är ansvarig för eventuella olycksfall

och oförutsedda händelser gentemot andra personer och deras egenskap.

1) Bär alltid kraftiga skor och långa byxor när gräset klipps.

Använd inte gräsklipparen barfota eller med öppna skor.

2) Kontrollera noggrant hela arbetsområdet, avlägsna allt, som

skulle kunna sugas in och kastas ut från maskinen eller skada skärenheten och motorn (stenar, kvistar, järntrådar, ben, etc..).

3) OBS!: FARA! Bensinen är lättantändlig.

– förvara bensinen i den därtill avsedda behållaren; – använd en tratt för att fylla på bränslet, gör detta utomhus och avstå från att röka under arbetet samt var gång man hanterar bränslet; – fyll på med bränsle innan motorn sätts igång; tillför inte bensin och ta inte bort tankens lock när motorn är på eller är varm; – sätt inte på motorn om bensin läcker ut och undvik, att orsaka brandfara genom att avlägsna gräsklipparen från området där bränslet har spillts, tills bränslet har dunstat bort och bensinångorna har upplöst sig; – sätt alltid tillbaka tankens och bensinbehållarens lock och kontrollera, att locken är väl låsta.

4) Ersätt sliten ljuddämpare.

5) Utför en allmän kontroll före användning, och kontrollera

särskilt noga knivarnas utseende, och att skruvarna och knivarna inte är nötta eller skadade. Ersätt hela knivblocket och de skadade eller utnötta skruvarna, så att balanseringen bibehålles.

6) Montera skydden på utblåset (säck eller stenskydd) innan

arbetet sätts igång.

C) UNDER ANVÄNDNINGEN

1) Sätt inte på motorn i stängda utrymmen, där farliga koloxydgaser kan utvecklas.

2) Arbeta endast i dagsljus eller med en god belysning.

3) Unvik om möjligt, att arbeta när gräset är vått.

4) Kontrollera, att det alltid finns ordentliga stödpunkter på slutttande terräng.

5) Spring aldrig; gå. Användaren bör inte låta sig dras av

6) Klipp alltid tvärs över sluttande terräng, aldrig upp och ner.

7) Var särskilt försiktig vid byte av riktning i sluttande terräng.

8) Klipp aldrig på terräng, som har över 20° sluttning.

9) Var särskilt försiktig när gräskilipparen dras mot föraren.

10) Stoppa knivarna, om gräsklipparen måste lutas för bl. a.

transport, vid korsning av ytor utan gräs och när gräsklipparen transporteras till och från ytan där gräset ska klippas.

11) Använd aldrig gräsklipparen om skydden är skadade, samt

utan uppsamlare eller stenskydd.

12) Ändra inte motorns inställningar och låt den inte uppnå ett

alltför högt motorvarvtal.

13) Vid modeller med drift ska hjuldriftens koppling frånkopplas,

innan motorn sätts igång.

14) Sätt på motorn enligt instruktionerna och håll fötterna långt

15) Luta inte gräsklipparen när den sätts igång. Sätt igång den

på en plan yta utan hinder och högt gräs. 16) Håll aldrig händer och fötter i närheten eller under roterande delar. Stå alltid långt från gräsutkastningsöppningarna.

17) Lyft inte och transportera inte gräsklilpparen när den är

18) Stoppa motorn och dra av tändstiftskabeln:

– före varje ingrepp under klippskivan och innan utkastningsrännan rensas; – innan gräsklipparen kontrolleras, rengörs eller innan man börjar arbeta på den; – efter att ha slagit emot ett främmande föremål. Kontrollera ev. skador på gräsklipparen och reparera om nödvändigt, innan maskinen används på nytt; – om gräsklipparen börjar att vibrera onormalt (sök omedelbart efter orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specialiserat center).

– var gång gräsklipparen står obevakad. Vid modeller med elstart ska även nyckeln borttagas; – innan bränsle fylls på; – var gång gräsuppsamlaren tas bort eller monteras på igen; – innan klipphöjden ställs in. 20) Minska på gasen innan motorn stoppas. Stäng av bränsletillförseln när arbetet är slut och följ instruktionerna i motorns handbok.

21) Under arbetet, håll alltid säkerhetsavståndet från den roterande kniven, dvs. handtagets längd.

D) UNDERHÅLL OCH FÖRVARING

1) Håll muttrar och skruvar åtdragna för att alltid behålla maskinen i säkert arbetstillstånd. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

2) Förvara aldrig gräsklipparen med bensin i tanken i ett rum,

där bensinångorna kan nås av eldslåga, gnista eller stark värmekälla.

3) Låt motorn kallna innan gräsklipparen ställs bort.

4) För att minska brandrisken ska motorn, utloppet samt

ljuddämparen, batterilådan och bensinförvaringsstället vara fria från gräsrester, löv eller överflödigt fett. Lämna inte behållare med klippt gräs inomhus.

5) Kontrollera ofta att stenskyddet och gräsuppsamlaren inte är

alltför utnötta eller förslitna.

6) Om tanken måste tömmas, ska detta göras utomhus och

7) Använd arbetshandskar vid demontering och påmontering av

8) Se till att kniven hålls i jämvikt när den slipas. Alla ingrepp

gällande kniven (nedmontering, slipning, balansering och/eller byte) är krävande ingrepp som efterfrågar specifik kompetens förutom användning av speciella verktyg; på grund av säkerhetsskäl så måste de därför utföras hos en serviceverkstad.

9) Av säkerhetsskäl, använd aldrig maskinen med slitna eller

skadade delar. Delarna ska bytas ut och aldrig repareras. Använd originala reservdelar. Delar som inte är av samma kvalitet kan skada maskinen och ställa din och andras säkerhet på spel.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förflytta, lyfta eller luta maskinen så

måste man: – bära robusta skyddshandskar; – greppa maskinen så man får ett säkert tag genom att ta i beaktande dess vikt och fördelning; – ta hjälp av tillräckligt med personer, anpassat efter maskinens vikt eller platsen där den skall placeras eller lyftas upp.

2) Under transporten, spänn fast maskinen med vajrar eller kedjor.

BRUKSANVISNING Läs motsvarande instruktionsböcker för motorn och batteriet (i förekommande fall). ANMÄRKNING - Motsvarigheten mellan referenserna i texten och respektiva figurer (på sidorna 2 - 3) anges av siffran framför varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING - Maskinen kan levereras med vissa komponenter monterade. VARNING – Uppackningen och slutförandet av monteringen skall utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen skall göras enligt gällande lokala bestämmelser. 1.1a Handtag av typen ”I”- utan höjdreglering - Montera handtagets nedre del (1) i hålen på sidorna av chassit och fäst det hela med tillhörande skruvar (2). Montera den övre delen (3) med hjälp av de tillhörande skruvarna (4), kontrollera att startlinans styrfjädrar (5) står korrekt. På vissa modeller: anslut motorbromsens (6) kabel genom att haka fast kabeluttaget (7) i det avsedda hålet på kontrollspaken (8); därmed så fixera enligt indikationerna sladdens stöd (6a) till handtaget med hjälp av skruvarna (9). Fäst kommandokablarna med klämmorna (10). 1.1b Handtag av typen ”II”- med höjdreglering - För tillbaka det förmonterade handtagets (1) nedre del till arbetsposition, och lås fast med hjälp av de nedre vreden (2) och var noggrann så att de två stiften (3) sitter kvar i sina hål (4). Montera handtagets övre del (5) med hjälp av de tillhörande skruvarna (6), kontrollera att startlinans styrfjädrar (7) står korrrekt. På vissa modeller: anslut motorbromsens (8) kabel genom att haka fast kabeluttaget (9) i det avsedda hålet på kontrollspaken (10); därmed så fixera enligt indikationerna sladdens stöd (8a) till handtaget med hjälp av skruvarna (11). Fäst kommandokablarna med klämmorna (12). Genom att lossa vreden (2) är det möjligt att reglera handtaget i två olika höjder. 1.2a Vid styv säck: Separera noggrant plattan (1) och brickorna (2) från säckens (3) övre del. Ta bort de två brickorna (2) och montera dit plattan (1) på säckens (3) övre del genom att sätta fast den tills det klickar till. Montera ihop säckens två delar (3) och (4) och var noggrann så att hakarna sätts in ända in i sina säten tills det klickar till och fixera dem med de medföljande skruvarna (5). 1.2b Vid säck av plast och tyg: För in ramen (15) i säcken (17) och haka i samtliga plastprofiler (18) med hjälp av en skruvmejsel enligt figuren. Stick in tygets ytterkant (19) i plastdelens (13) skåra. Börja 5–7 mm från änden. Några modeller är försedda med motor med fast varvtal. Förgasaren är därför ej installerad.

2.2 Knivbromsen drivs av spaken (1). Vid start och användning av apparaten, ska spaken hållas intryckt mot handtaget.

Motorn stannar så snart spaken släpps.

2.3 På de självgående modellerna körs gräsklipparen framåt genom att spaken (1) dras mot handtaget. Gräsklipparen

stannar så snart spaken släpps. 2.4 Klipphöjdens inställning erhålls med hjälp av de speciella spakarna (1). ‘På vissa modeller så ta bort skyddskåpan (2) och skruva loss stiftet (2) med nyckeln (4) som medföljer; placera hjulen i hålet (5) som motsvarar önskad klipphöjd och skruva fast stiftet (3) helt och hållet med nyckeln (4). De fyra hjulen måste stå på samma höjd. UTFÖR DETTA INGREPP MED STILLASTÅENDE KNIV.

3.1 Lyft stenskyddet och haka fast den styva säcken (1)

eller tygsäcken (2) ordentligt enligt bilderna.

3.2 För att starta motorn, följ anvisningarna i motorns

handbok. Dra sedan bladets bromsspak (1) mot handtaget och ryck till med startvajerns handtag (2). På modellerna med elektriskt start, dra bladets bromsspak (1) vrid startnyckeln (3).

3.3 Gräsmattan kommer att få ett bättre utseende om gräset alltid klipps i samma höjd och växelvis i båda riktningarna.

RÅD FÖR SKÖTSEL AV GRÄSMATTAN Varje typ av gräs har olika egenskaper och gräsmattan kan därmed kräva olika skötselsätt. Läs alltid igenom anvisningarna på frönas förpackningar ifråga om klipphöjden, i förhållande till hur gräset växer i området där arbetet utförs. Kom ihåg att de flesta grästyperna består av en stjälk och ett eller flera blad. Om bladen klipps helt, skadas gräsmattan och utväxten är svår. I allmänhet kan de följande anvisningarna gälla: – en för låg klippning orsakar hål och gallringar på gräsmattan, med ett “fläckigt” yta; – under sommaren ska klippningen vara högre för att undvika en torkning av marken; – klipp inte gräset då det är blött. Det kan minska bladets effekt och gräset klistrar sig fast och medför hål i gräsmatttan; – för speciellt högt gräs ska den första klippningen göras på maskinens högsta höjd, följt av en andra klippning med två eller tre dagars mellanrum.

3.4 När arbetet är slut, släpp bromsspaken (1) och ta bort

tändstiftets hätta (2). På modellerna med elektrisk startmotor, ta ur tändnyckeln (3). VÄNTA TILLS KNIVEN STANNAT innan andra åtgärder vidtas på gräsklipparen.

1.3 Om modellen är utrustad med elektrisk startmotor,

anslut batterikabeln till kontaktdonet för gräsklipparens huvudnät.

2. BESKRIVNING AV KOMANDON

2.1 Förgasaren (om sådan finns) kontrolleras av spaken (1),

vars lägen är angivna på den aktuella skylten.

VIKTIGT – Regelmässigt och noggrant underhållsarbete är nödvändigt för att över tid bibehålla säkerhetsnivån och maskinens ursprungliga prestationer. Förvara gräsklipparen i torr miljö.

1) Sätt på Er robusta skyddshandskar före alla slags ingrepp

för rengöring, underhållsarbete eller justeringar på maskinen.

2) Efter all klippning så gör rent maskinen med vatten; ta bort

alla gräsrester och lera som samlats inuti chassit för att undvika att den torkar in som kan göra det svårare att starta maskinen nästa gång.

3) Färgen inuti chassit kan lossna med tiden då gräset sliter på

det; i så fall så måla med antirost färg för att förebygga bildning av rost vilket kan medföra metallkorrosion.

4) Ifall man måsta komma åt de nedre delarna så luta endast

maskinen vid den sida som indikeras i motorns instruktionshäfte, och genom att följa dess anvisningar.

5) Undvik att hälla bensin på motorns plastdelar eller på

maskinen för att undvika att den kommer till skada och torka genast bort bensindroppar som eventuellt spillts. Garantin täcker inte skador på plastdelar orsakade av bensin.

6.1 Kitet “Mulching” (om den inte erhålls)

Finfördelar det avklippta gräset och lämnar det på gräsmattan, som alternativ till uppsamling i säcken. Kontakta din återförsäljare om du behöver ytterligare information.

4.1 Varje ingrepp på kniven ska utföras hos ett specialiserat center som har de lämpliga utrustningarna.

På denna maskin har en användning av kniven med följande kod förutsetts: 81004360/3 (för modell 414) 81004365/3 (för modell 464) 81004381/1 (för modell 534) Knivarna skall alltid vara markerade med . På grund av produktens utveckling, kan de ovannämnda knivarna ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet. Montera kniven (2) med koden och markeringen vända mot marken. Följ sekvensen som anges i figuren. Dra åt den mittre skruven (1) med en momentnyckel inställd på 35-40 Nm.

4.2 Använd den speciella batteriladdaren (1) för att ladda

batteriet. Följ instruktionerna i batteriets handbok. Batteriet skall inte anslutas direkt till motorns uttag. Det är inte möjligt att starta motorn genom att använda batteriladdaren som försörjning då denna kan gå sönder. Om du inte tänker använda gräsklipparen under en längre tid, koppla från batteriet och se till att det är tillräckligt laddat.

Miljöskyddet skall vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever. – Undvik att störa grannskapet. – Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen. – Följ lokala bestämmelser noggrant för bortförskaffande av emballagen, olja, bensin, batterier, filter, trasiga delar och andra enheter som kan förstöra miljön. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insamlingscentraler som återvinner materialen. – När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

VARNING! För din säkerhet är det absolut förbjudet att montera vilket som helst annat tillbehör utöver de som ingår i den följande listan, som uttryckligen konstruerats för din maskins modell och typ.
