BRUKSANVISNING XDOM IR LINK C EDOBE

1. For basta avnvdning
2. Introduktion
3. Inneháll
4. Hur fungerar ebode IR Link C?
5. Installera ebode IR Link C
6. Användning
7. Problemlösning
8. Specificationer

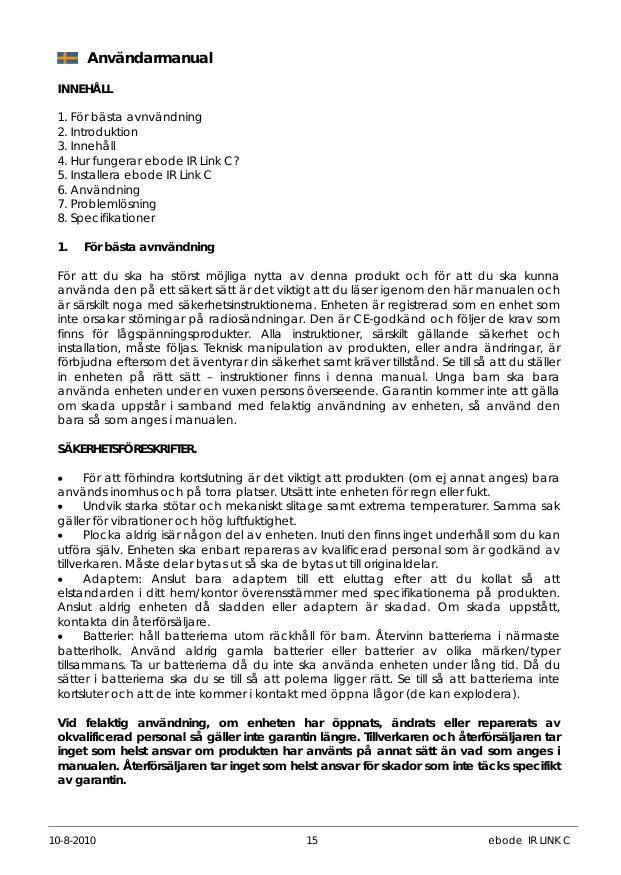

1. For basta avnvdning

For att du ska ha störst möjiga nytta av denna produit och for att du ska kunna envända den pa ett säkert satt ar det viktigt att du lasser igenom den har manuellen och ar särskiln noga med sakerhetinstruktionerna. Enheten ar registrarad som en enchet som inte orsakar störningar pa radiosändninger. Den ar CE-godkänd och foljer de krav som finns for lagspänningsprodukter. Alla instructioner, särskilt gällande sakerhet och installation, maste fojlas. Teknisk manipulation av produits, ell andra andringar, ar forbjudna eftersom det aventyrar din sakerhet samkrav tillstand. Se till sa att du ställer in encheten pa ratt satt - instruktioner finns i denna manual. Unga barn ska bara envända encheten under en vuxen persons overseende. Garantin kommt inte att gälla om skada uppstár i samband med felaktig användning av encheten, sa använd den bara sa som ansges i manuellen.

SAKERHETSFORESKRIFTER.

For att forbhinda kortslutng ar det vertigt alt produit (om ej annat anges) bara ancvands inomhus och ap tora platser. Utsatt ine enheten for regn eller fukt.
Undvik starka stöter och mekanisk slitage amt extrema temperaturer. Samma sak gäller for vibrationen och hog luftfuktighem.
- Plocka aldrig isar nagon del av eheten. Inuti den finns inget underhall som du kan utfora sjalv. Enheten ske enbart reparas av kualificerad personal som ar godkand av tilverkaren. Maste delar bytas ut sa ske de bytas ut till originaldelar.
- Adaptern: Anslut bara adaptern till ett eluttag after att du kollat sa att elstandarden i ditt hem/kontor overenstämmer med specifikationerna på produkten. Anslut aldrig enehten da sladden eller adaptern ar skadad. Om skada uppstatt, kontakta din aterforsäljare.
- Batterier: häll batterierna utom räckhäll for barn. Atervinn batterierna i narmaste batteriholk. Använd aldrig gamla batterier er batterier av olka märken/typer tilsammans. Ta ur batterierna dà du inte ska anvanda encheten under lang tid. Dà du sätter i batterierna ská du se tilla att polerna liggere rätt. Se tilla att batterierna inte kortsluter och att de intekommen i kontakt med oppna låg (de kan explodera).

Vid felaktig använding, om,enheten har oppnats,andrats ellre reparerats av okvallicerad personal sa gäller inte garantin langre.Tillverkaren och aktforsäljaren tar inget som helst ansvar omprodukten har anvants pa annat satt an vad som anges i manuale. Aterforsäljaren tar inget som helst ansvar for skador som inte tacks specifikt av garantin.

2. Introdktion

Gratulerar till ditt val att kopa ebode IR Link C. Vär elR²X™-teknik (uttalias Irex) ger en hög niva av immunitet mot InfraRöda störningar genom direkt soljus, CFL-belynsing och platt-TV-apparater (inklusive Plasma, LCD och LED). Återger med hög kvalitet den senaste generationens InfraRöda pulstag som används i fjarrkontroller till set-top-boxar och mediaspelare (inkl RC5/6, RCMM, XMP).

IR Link C àtêt huvudforsörjt InfraRöd Extender System som möjiggör füll fjärrkontroll av audio/video componenter som Blue-ray spelare, A/V receiver, DVR, Satellboxar, kabel tuner, etc.) vilka àr placerade iett annat rum och anvander befindlig koaxialkabel (CATV).

En IR-förlängare bestär av en IR-Mottagare, sändare damit IR-Sändare som genererar IR-signal till AV-ultrustningen.

3. Inneháll

ebode IR Link C bestar av foljande levererade delar:

1. En InfraRod mottagare, modell IRLP. Den placeras i det avsides rummet for att motta IR signaled fran den handhalna fjarkkontrollen.

2. En INJ Injektor. Denna erhet, placerad i det avides rummet, injicerar fjarkkontrollsignalen fran rum till koaialkabel (tillsammans med TV signalen) och overfor den till CPL koppling i huvudrummet. Den skapar øss an snabb anslutng for IRPL IR receiver och 12DVV stromforsorjningskabel.

3. En CPL kopping, Placerad i huvudrummet, kopplingen drar ut fjarkkontrollsignalen fran koaxialkabeln och overfor den till utsändaren som konterliner din källutrustning. Utover detta innehaller CPL en 2-vags RF splitter sa att TV signalen kan matas tillen local TV.

4. En Triple-blinkande IR-utsandare, Modell 3iRed8. Utsandaren pàenna enchet möjiggör kontroll av tre IR fjärkontrollstyrda audio/video komponenter. IR-utsandaren har en självhaftande film pà en sida av varje utsandare. Detta möjiggör att de kan "fastas" till IR givarens "fonster" pà din källutrustning. Det finns en sats av utbybara faskuddar inkladerade.

5. En 12VDC stromforsorjning. Denna pluggas iett 230V - 50Hz attg for att forse IRLP med strom.

6.3 extra sjalvhaftande tejpbitar till IR-Sandardioderna.

4. Hur fungerar ebode IR Link C?

ebode IR Link C system anvander koaxialkabeln sombarare av RF TV-signaler fran kallutrustingen ihuvudrummet till det asvides rummet, for att skicka IRkontrollsignalen tilbaka till ursprungsutrustingen. Koaxialkabeln kan ha en langd pà upp till 300 m. Omdu redan har en koaxialkabelanslutting till dinvideoutrusting med eett asvides rum, sca ditt

nuvarande VT-nà relate liknande figur 1. A det inte det, dela en hel langd av RG59 ell helle RG6 kabel fran huvudrummet till det visides rummet.

Observera: Om RF-forstarkare, splitter aller kopplingar anvands naganstans pa den koaxiala kabeln mellan CPL koppling och INJ injktor, sku du kontrollera om dessa ar DC-passiva for att vara saker pa overforingen mellan IR kommando genom forstarkaren och splittern.

5.Installera ebode IR Link C

INSTALLERA IRLP IR MOTTAGAREN

Satt i den roda minipluggen fast pa IRLP i uttaget markt "IR RECEIVER" pa INJ Injektor. Se figur 2.

Pluga i 12DC stromforsörning slad i uuttaget marki ^ 喜 + 1 2 V ^ 喜 pa INJ Injektorn.

Anslut stromforsorjingen till ett 230V 50Hz uttag after att du gjort alla anslutinar.

Placera IRLP IR Mottagaren sa att IR stralen fran den handhalla fjarrkontrollen har direkt sikt mot fronten pa erhoten (inom 10m).

IR Link P-Mottagaren kan fatesta olika ylor med den medfoljane

dubelhaftande teijpen aller genom att hanga den i skruhålet på undersidan av enheten.

INSTALLERA INJ INJEKTOR

Sàti i "TO TV" plugged p à baskidan av INJ injector till "RF IN"'à TV;n i det avoids rummet. Anisut rum till rum kabelin till "ANT INPUT" à INJ injector.

Satt i plugged "SAT/VCR" på baksidan av CPL kopplingen till "OUT TO TV" på DVR i huvudrummet.

Anslut rum till rum kabeln till "REMOTE/TV" på INJ CPL kopplingen, som visas i fig. 2

INSTALLERA 3ITEDB TRIPLE IR EMITTER

Satt i 3iredb emitter i uttaget mark "EMITTER" pa CPL kopplingen i huvudrummet.

Emittern ske installeras direkt till det InfraRoda sensor "fönstret" på frontpanelen av satellmottagaren, DVR kabelbox etc. Avlagsna helt enkelt papersbaksidan som oppnar limytan par varje emitter och faspem i mitten av sensfonstret.

Obsevera: Åven om IRED forefaller mør for ögat, ár det transparent for IR. Positionera IRED direkt over IR fönstrel på componenten (-erna) blocker ar inte den direkta IR-kontrollen frän den handhällna fjärkkontrollen.

OBSERVERVA: Anvander du bara en A/V apparat, behover du inte anvanda de extra IR emittitrarna. Avlagsna dom aldrig fran kabeln! Linda bara upp kabeln och lamna den i narheten en CPL.

6. Användning

For att anvanda ebode IR Link C Remote Control Extension System, rikt haelt enkelt din handhällna fjärkontroll mot IRLP IR-mottagaren och tryck önskad knapp. En roD LED i fronten på IRLP mottagaren indierar mottagning av ditt IR commande.

Obsevera: Det maximalt användbara avständet mellan din IR fjär och IRLP mottagare varierar for varje fjär och kan vara kortare ¬direkt använd i rummet som kontrollerar satellitevtmotttagning erder IA-Kontrolerade enheter.

AVANCERAD MULTIROOM-UPPKOPLING

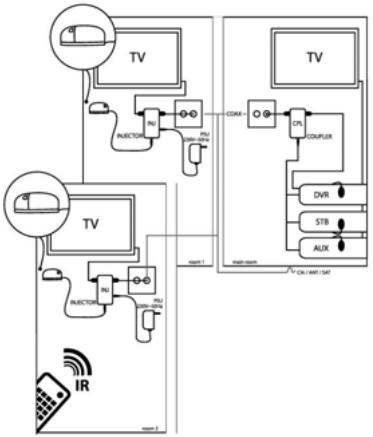

Figur 3 visar ett avancerat system som anvander tvá ebode IR Link C's i en multiroominstallation. Utover den extra 2-vags DC pass RF-splittern, ar anslutiningarna i stort de comma.

7. Problemlösning

Trots att ebode IR Link C har var egnar eIR^2x^TM -teknik som ger en hog niva av immunitet mot InfraRoda storninger genom direkt solljus, CFL-belysning och platt-TV-aparater (inklusive plasma, LCD och LED) kan det i salsynta fall vara nodvändigt att flytta IRLP IR-Mottagaren till en annan plats om encheten tar in ovantade storninger. Dessa storninger kan i svara fall forhindra att systemet fungerar. Du kan identifiera storninger genom att IRidioderna lyser er bilkar aven om du for tilfallet inte sander signaler med fjarrkontrollen.

After omplacering bōr du kontrollera om IR Link C styr satellitmottagaren aller andra komponenter. Om IR Link C Āndá inte fungerar bōr du flyta IR-Sandardioderna. Enheten fār dock ime placeris direkt ovanfor mottagarenhetens InfraRöda mottagaroga. Lás ienhetens anvándarmanual erler kontakta tillverkaren for att fá veta den exakta placeringen av det infraróda mottagarogat.

VIKTIIGT: For installationer som innefattar mer an tvăs价值观, tag hjalp fran en professionell audio/video installer med erfarenheti IR fjarrkontrollssystem.

Övriga frägor? Se www.ebodeelectronics.eu

8. Specificationer

Stromforsorjning: 230 VAC/50 Hz, 12 VDC/100 mA

Kabel: 2 x IR-dioder

Längd 3 m total frän CPL till IR-dioder

Mottagarens storlek: 55x40x25mm
