MODE D'EMPLOI XDOM IR LINK C EDOBE

1. Utilisation
2. Introduction
3. Contenu du kit
4. Comment fonctionne le ebode IR Link C?
5. Installation du ebode IR Link C
6. Fonctionnement
7. Comment faire pour éviter et résoudre les problèmes eventuels?
8. Informations techniques

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuillez dire attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toutte manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformite. Veuillez installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utilisier ce produit sans la surveillance d'un adulte. Aucune garantie ou responsabilité ne sera accepté en cas d'utilisation incorrect de l'équipment ou différent de celui expliqué dans ce guide utilisateur.

Précaution de sécurité:

Pour évidier tous risques de court circuit, ce produit doit être utilisé à l'intérieur uniquement. Evitez de l'utiliser dans des locaux très humides. N'expose pas les produits à la plüie ou à l'humidité.
- Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmospheres humides.
- Ne démontez aucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranche-le du secteur, afin d'éviter tout risque d'électrocution ou d'accordance, et consultez un technicien qualifié.
- Batteries: Gardez les batteries hors de portes des enfants. Utilisez unquielement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilise pas le produitpendant une longue période. Ne jetez pas les batteries au feu. Conformement aux lois en vigueur,les batteries ne peuvent etre jetées avec les ordures menagères de la Maison. Veuillez rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait ete invoquee en cas de dommage cause par une utilisation incorrecte ou inappropriee de ce kit, de meme si vous aveu ouvert, modifie ou reparé ce produit. Le constructeur ne saurait accepte la responsabilité pour des dommages additionnel autre que ceux couverts par la garantie legale.

2. Introduction

Nous vous félicitons d'avoir fait l'acquisition d'ebode IR Link C. Notre technologie propriété ebode eR²x™ (à pronouncer irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED). Fournit une reproduction précise des codes InfraRouge de la的最后一 génération qui sont utilisés dans, par exemple, les télécommandes de boitiers décodeurs et lecteurs multimédia (y compris RC5/6, RCMM, XMP).

IR Link C est un système d'extension Infrarouge alimenté par secteur qui permet un contrôle à distance total des équipements audio/video (teils que lecteur Blu-ray, récepteur A/V, DVR, boitier décembre satellite, Tuner par le cable etc.) qui se trouvent dans d'autres pieces tout en utilisant le cable coaxial existant (CATV).

Un système d'extension IR (InfraRouge) est généralement constitué d'un périphérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie, (l'émetteur), qui transmet le signal IR aux équipements audio/video.

3. Contenu du kit

L'ebode IR Link C se compose des éléments fournis suivant :

1. Un récepteur infrarouge, modèle IRLP. Il est place dans la piece éloignée pour recevoir les signaux IR de la télécommande.

2. Un injecteur INJ. Cette unité, située dans la piece éloignée, injecte le signal de la télécommande dans le cable coaxial entre les pieces (avec le signal TV) et la transmet au coupleur CPL dans la piece principale. Il fournit également une connexion rapide du recepteur IR IRLP et les cables d'alimentation 12V CC.

3. Un coupleur CPL. Situé dans la piece principale, ce coupleur extrait le signal de la télécommande du cable coaxial et le transmet aux émetteurs qui contrôle votre équipement source. En plus, le CPL contient un répartiteur RF 2 voies de sorte que le signal TV peut être transmis à une télévision locale.

4. Un émetteur IR Triple clignotant, modèle 3IREDB. Les émetteurs de ce dispositif permettent le contrôle à distance de trois composants audio/video infrarouge. Chaque émetteur infrarouge a un film auto-adhesif sur sa surface. Il leur permit d'être "collés" sur la "fenêtre" du captein IR de leur équipement source. Un ensemble de pastilles adhesives de rechange est fournir.

5. Une alimentation 12 V CC. Celle-ci se branche dans une prise 230V 50Hz pour alimenter le recepteur IRLP.

6.3 adhesifs de rechange pour les Émetteurs IR

4. Comment fonctionne I'ebode IR Link C?

Le système ebode IR Link C utilise le cable coaxial qui transporte le signal RF TV de l'equipement source de lapiece principale versus la piece eoigne, pour renvoyer les signaux infrarouge de commande a l'equipement source. Le cable coaxial peut aller jusqu'à 300 m de long. Si vous ave déjà un cable coaxial qui connecte votre équipement videoe avec une piece eoigne, leur schema de raccordement reel devrait etre

similaire à la figure 1. Si ce n'est pas le cas, faibles passer un cable RG59 ou de préférence un cable RG6 de la pierce principale à la pierce éloignée.

REMARQUE: Si les amplificateurs, répartiteurs ou prises RF sont utilisés partout dans la ligne du cable coaxial entre le coupler CPL et l'injecteur INJ, vous devez vérifier si ces derniers sont passifs au Courant Continu afin d'être sur d'acheminer les commandes IR via les amplificateurs et les répartiteurs.

5. Installation du ebode IR Link C

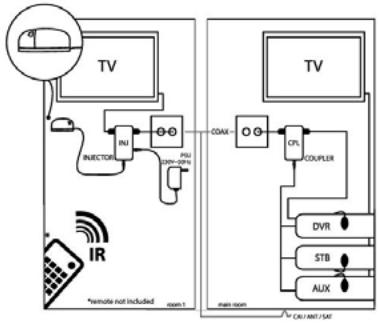

INSTALLATION DU RECEPTEUR IR IRLP

Insérez la mini prise rouge attachée à IRLP dans la prise marquee "IR RECEIVER" de l'injecteur INJ. Reportez-vous à la figure 2.

Branchez le cordon d'alimentation 12V CC dans la prise jack marquee "+"12 V" de l'injecteur INJ. Branchez l'alimentation dans une prise 230V 50Hz après avoir fait toutes les autres connexions.

Placez le récepteur IR IRLP de sorte que le faisceau infrarouge de la télécommande portative soit orienté directement vers l'avant de l'unité (dans un rayon de 10m). Le Récepteur

peut er fixe sur la surface a l'aide d'une bande adhesive double face ou via une barre sur le trou de vis en dessous de l'unité.

INSTALLATION DE L'INJECTEUR INJ

Insérez la prise "TO TV" située à l'arrière de l'injecteur INJ dans "RF IN" de la TV de la pièce éloignée. Branchez le cable pièce-a-piece dans "ANT INPUT" de l'injecteur INJ.

INSTALLATION DU COUPLEUR CPL

Insérez la prise "SAT/VCR" située à l'arrêté du coupleur CPL dans "OUT TO TV" du DVR de la pièce principale. Branchez le cable piece-à-piece dans "REMOTE/TV" du coupleur CPL, tel qu'illustré à la Fig. 2

INSTALLATION DU TRIPLE EMETTEUR IR 3IREDB

Branchez l'emmetteur 3IREDB dans la prise marquee "EMITTER" du coupleur CPL dans la piece principale.

Les émetteurs doivent être installés directement sur la "fenêtre" du capteur infrarouge sur le panneau avant du récepteur satellite, DVR, boitier décodeur cable, etc. Il suffit d'enlever le papier protecteur pour exposer la surface adhésive de chaque émetteur et de les appliquer au centre de la fenêtre du capteur.

REMARQUE: Bien qu'IRED paraisse souvent a I'oeil, il est transparent a I'infraragus. Le positionnement de I'RED directement sur la fenetre infraragus du composant ne bloque pas le contrôle IR a partir d'une télécommande.

ATTENTION: Si vous utilisez un seul apparériel A/V, vous n'avez pas besoin d'utiliser des émetteurs IR supplémentaires. Ne l'enlevez jamais du cable! Cachez simplement le cable et laissiez-le à proximate du CPL.

6. Fonctionnement

Pour utiliser le système d'extension IR ebode IR Link C, il suffit de diriger votre télécommande vers le recepteur IR IRLP et d'appuyer sur la touche soushaitée. Une LED rouge à l'avant du recepteur IRLP indiquera la reception de leur commande infrarouge.

REMARQUE: La distance maximale utilisable entre votre télécommande IR et le récepteur IRLP varient pour chaque télécommande et peut être plus courte lorsquils sont directement utilisés dans la piece où se trouve le récepteur satellite ou les autres dispositifs IR contrôles.

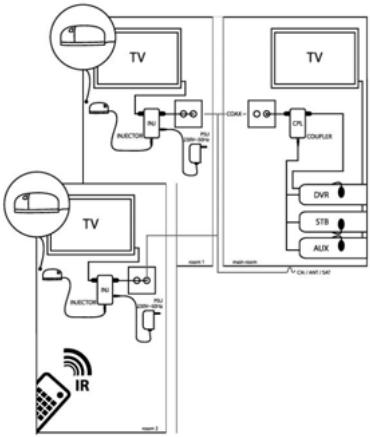

CONNEXION MULTIPIECES AVANCEE

La figure 3 monte un système avancé utilisant deux ebode IR Link C dans une installation multi pièces. Sauf dans le cas d'ajout d'un répartiteur Courant Continu 2 voies RF, les connexions sont essentiellement les mêmes.

7. Commentaire pour éventer et résoudre les problèmes eventuels?

Bien que l'ebode IR Link C soit équipé de la technologie propriété élR²xIM (à pronouncer lrex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IR dans un autre endroit, si l'unité commence à recevoir des interférences improuvées. Ces

interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'étés pas en train d'utiliser une télécommande.

Après le repositionnement, vérifie si l'IR Link C fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link C ne marche toujours pas, repositionné les Émetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.

IMPORTANT: Pour les installations impliquant plus de deux pieces étoignées, faites appel à un installateur professionnel audio/video experimenté dans les systèmes de télécommande infrarouge.

Vouavesencoredesquestions?Veuillezvisiternotresitewww.ebodeelectronics.eu.

8. Informations techniques

Alimentation: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Diode émettrice IR: 3 IR LEDs

Longueur du cable: 3 m au total du CPL aux LEDs IR

Récepteur: dimensions 55x40x25mm
