BRUKSANVISNING STRIPE BLACK /A/ 60 ELICA

SV Monterings- och bruksanvisningar

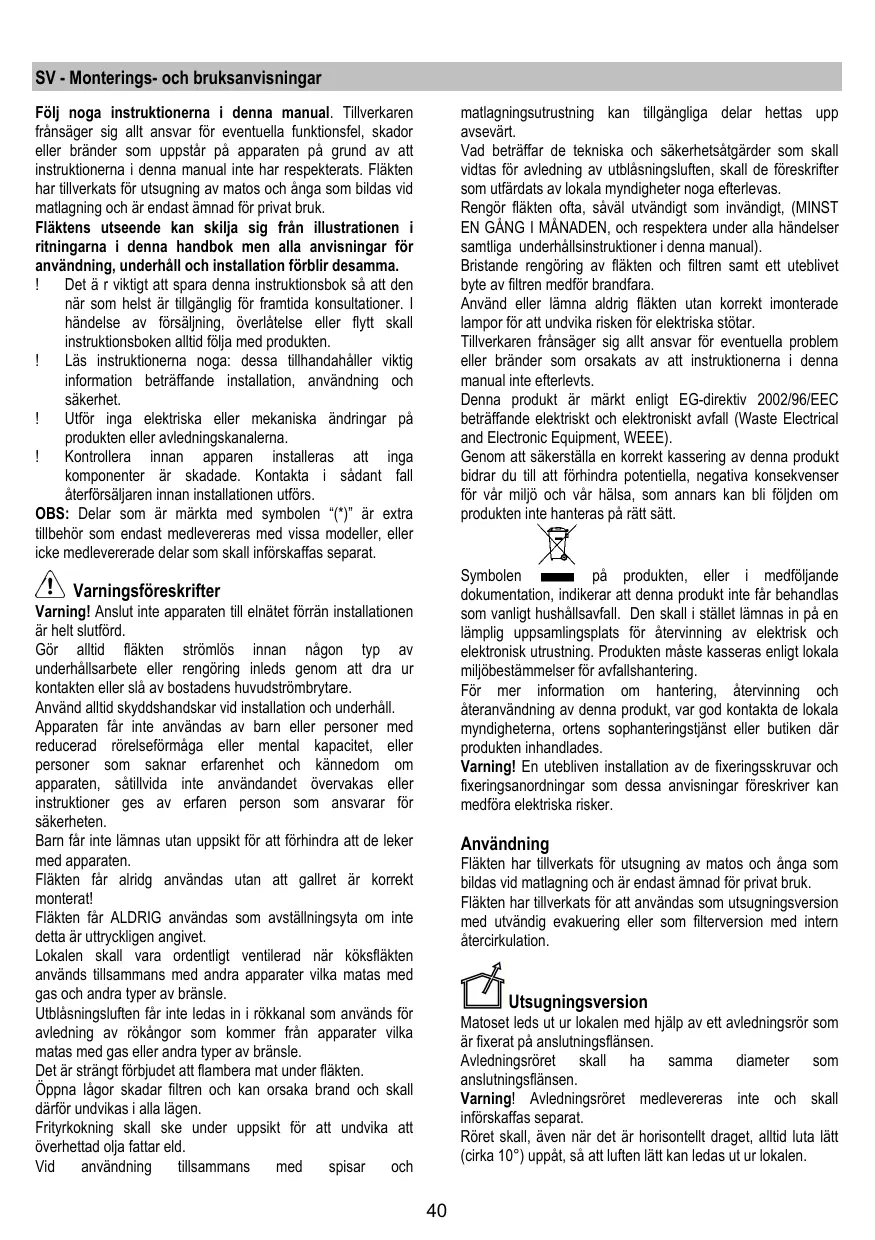

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppSTAR pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Flaktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for anvandning, underhall och installation forblir desamma.

! Det a r viktigt att spara denna instruktsbok sa att den nar som helst ar tillganglig for framtida konsultaner. I handelse av forsaljning, overlåtelse erler flytt skall instruktsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.
! Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadantfallaterforsaljareninnaninstallationenutfs.

OBS: Delar som ar märkta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slUTFord.

Gör alltid fläkten strömlös innan nágon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ell slá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducrerad rörelseförmåge eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sátillvida inte anvandet övervakas aller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ár korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typer av bransle.

Utblasningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas allerandra typerebransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lágor skadar filtren och kan orsaka brand och skall dārfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spasar och

matlagningsutrustning kan tillganglia delar hettas upp avsevart.

Vad betraffar de tekniska och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelsør samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren somt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig flåkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem.
eller brander som orsakats av att instruktionerna ienna
manual inte afterlevts.

Denna produit ar märkt,enlig EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medföljande dokumentation, indikar at denna produit inte fär behandlas som vanligt hushållsavfall. Den skäll i stätlet lämnes in på en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktionsmåste kasseras enigt lokala miljobestammelser for avfallshantering.

För mer information om hantering, Återvinning och Återanvändning av denna produkt, var god kontakta de lokala myndigheterma, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordninger som dessa anvisninger foresriver kan medfora elektriska risker.

Användning

Fläkten har tilverkats for utsugning av matos och ánga som bildas vid matlagning och áendast ämnad for privat bruk.

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filtrversion med intern ätercirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp avett avledningsrör som ar fixerat pa anslutningsflänsen.

Avledningsroret skall ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även nar det ár horisontellt draget, alltid luta latt (cirka 10^ ) uppát, SSEATT luften latt kan ledas ut ur lokalen.

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur. Rören och utloppsöppingarna i väggen med vilka fläkten skall anslutasör ha sama diameter som luftutslappet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppningar i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss daffor allt ansvar gallande denna typ av problem.

Använd esskortrormojljgt.
! Roret skall vara sa rakt som mojigt (högsta tillatna vinkel pa bojarna 90^
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som möjigt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias frän odörer innan den leds ut i lokalen igen. När fläkten används med denna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta paskispishallen och köksfläktes underkant ar 45cm om det ar fragan om en elektrisk spis och 50cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skall motsvara spänngen som anges pa markplaten som sitter inné i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till atttug som ar lättillganglicit även after installationen och som uppyfyll gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en sväråtkomlig plats skall en godkönd tvapolig strombrytare installereras som garantar er fulkomlig fränkoppling fran nätet i samband med overspänningsklass III, i enliget med installationsbestammelseerna.

Varning! kontrollera innan fläktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vart tekniiska servicekontor i det kabeln skadats.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lammpliga for installationsplatsen.
  Ta ur det/de aktiva kolfitret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filtrversion.
• Kontrollera att inget bifogat material (till exempl pasar

med skruvar, garantihandlingar etc.) har placerats innate i flakten (av transportskäl), avlagsna eventuelt och spar.

• Om det är möjt skall mobler under och intill fläktens installationsområde koplas ur och avlågsnas i sylfet att öka atkomligheten till taket/väggen)där fläkten skall installeras. I annat fall skall mobler och delar i området intill installationsplatsen sä langt det är möjt skyddas. Valj en plan yta och tack den med att skyddande overdrag där fläkten och medlevererade delar laggs upp.
• Kontrolera också att ett elektriskt uttag finns i narheten av fläktens installationsplats (på tillganglig plats även nar fläkten ár monterad) och att det gár att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning für avledningsrorets passage).

Fläkten ar urustad med fixeringspluggar som passar de festa typer av vaggar/tak. Det ar under alla handelier nödvändigt att rädfräga en kualicerad fackman for att Förvissa sig om att materialen ar lampie der den aktuella typen av vagg/tak. Väggen/taket skall vara tillräcklig halfast for attbara upp fläktens vikt.

Funktion

Använd en högre hastiget om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Modell med pektangentbord

Det ar tillräcklig att vidrora flaktens kommando for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionstid 5 minuter - tryck igen for att atergà till den tidigare valda hastigheten.

Tangent for hastighetsval (utsugningseffekt)
hög

Tangent for hastighetsval (utsugningseffekt)
medelhög- när denna tangent blinkar indikerar detta att kolfitret behover rengöras erller bytas ut. Signaleringen for det aktiva kolfitrets mättning ar normalt avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen. Tryck direter ner tangenterna 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, direfter blinkar bäda tangenterna 1 och 2 vilket indikerar att aktiveringen ägt rum. Upprepa forfarandet for att avaktivera signalen,

inledningsvis blinkar tangenterna 1 och 2
därefter blinkar endast tangent 1 vilket indikerar
att signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fettfiltrret behover rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Aterstellning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten für att stänge av motom.

ÄTERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande fläkt och after att ha utfört underhället på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) eller 2 (kolffiltret) upphör att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, fläktense elektroniska kontrollfunktion stängs av.

Denna Funktion ar till hjälp i samband med rengöring av Produkten.

For att aktivera den elektroniska Funktionen, igen uprepas operationen.

I det fall eventuella funktkonsmingar uppstark skall den elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktkonsmingen fortssätter, kontakta servicekontoret.

Modell med tryckknapppanel med 5 tangenter

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. ON/OFF-tangen for belysning (Lysdiod L1 ar tand)
T2. OFF-tangent - Tangent for val utsugningshastigkeit (effect) 1 (Lysdiod L2 ar tand)
T3. Tangent for val av utsugningshastigkeit (effect) 2 (Lysdiod L2+L3 ar tanda)
T4. Tangent for val av utsugningshastiget (effect) 3 (Lysdiod L2+L3+L4 ar tanda)
T5. Tangent for val av den intensiva utsugningshestigheten (effekten) (Lysioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionstid 5 minutes - varefter flakten automatiskt gär over till utsugningshestigkeit (effekt) 2.

Tidsinstäldd avstängning av fläkten (Lysdioderna blinkar): Genom att trycka ned tangenten for den utsugningshestighet (effekt) som fungerar for tilfället en andra gäng under mer an 2 sekunder aktiveras tidsinställningen av avstängninger av fläkten (OFF).

Foljande avstangingstider ar disponibla:

Utsugningshastighet (effekt) 1:20 minuter

Utsuginshastighet (effect) 2:15 minute

Utsuginshastighet (effect) 3:10 minuter

Intensiv utsugningshastighet (effekt): 5 minuter

Signal for filtrons mattning

Fläkten ar utrustad med en Funktion som med jämna mellanrum indikerar när filtren ar igengrodda och kraver unterhalb.

Signal for fetffiltrets mattning: när flakten ar avstang (OFF) tänds samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolftilrets mättning:ningar flåkten avavständg OFF) blinkar samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolftilrets signal for mätting: Vanligtvis ar Funktionen som signalerar att det aktiva kolftilret kraver unterhalb avaktiverad (OFF). Gör pa följande satt für att aktivera Funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer an 3 sekunder, Lysdioderna L3 och L5 borjar blinka.

Upprepaforfarandetforattavaktivera Funktionen, LysdiodernaL3ochL5borjarlysa med fast ske.

Tryck ned tangenten T2 under mer an 2 sekunder när flakten ar i Funktion (ON), samtiga Lysdioder tandr under en kort stund.

OBS: om sökravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktiv kofilter) ar aktiverade.

Underhäll

Varning! Gör alltid fläkten strömlös innan nágon typ av underhällarbete eller rengöring inleds genom att sla ifràn bostadens huvudströmbrytare.

Rengöring

Flakten skull rengöras ofta, sāvāl invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltrn). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominner slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icken utfördá filterbyten kan medföra brandrisk. Följ därfor ovanstände instructuroner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Följ därfor ovanstaende instruktioner noga.

Fettfilter

Fig. 9-16

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gäng i帽子en (eller när indikatorn for filtrets mättning - om sādan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, for hand ell er diskmaskin, med lög temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsuŋningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 15

Kolfiltret fangar upp obehagliga odorer som uppstar i samband med matlageningen.

Kolfiltret mättas after en mer aller minde lang tidssperiod beroende på i vilken utstrackning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengör. Det är under alla handelser nödvändigt att ersatta kolffilterpatronen minst var 4帽子 (eller nar indikatorn forfrittes mättning - om sādān finns på er modell - anger att delta ar nödvändigt).

Filtret kan INTE rengoras eller ateranvandas.

Runda Kolfilter

Applicera ett filter på varje sida for att tacka motorflakthjulets báda skyddsgaller och vrid dem direfter medurs.

Vid nudmontering vrider man filtret moturs.

Byte av Lampor

Fig. 20

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av somma typ enlistigt anvisingarna på markplaten erller intill flaktens lampa.

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel erler liknande verktyg.
2. Ersatt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1. Stäng plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
