GEBRUIKSAANWIJZING STRIPE BLACK /A/ 60 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

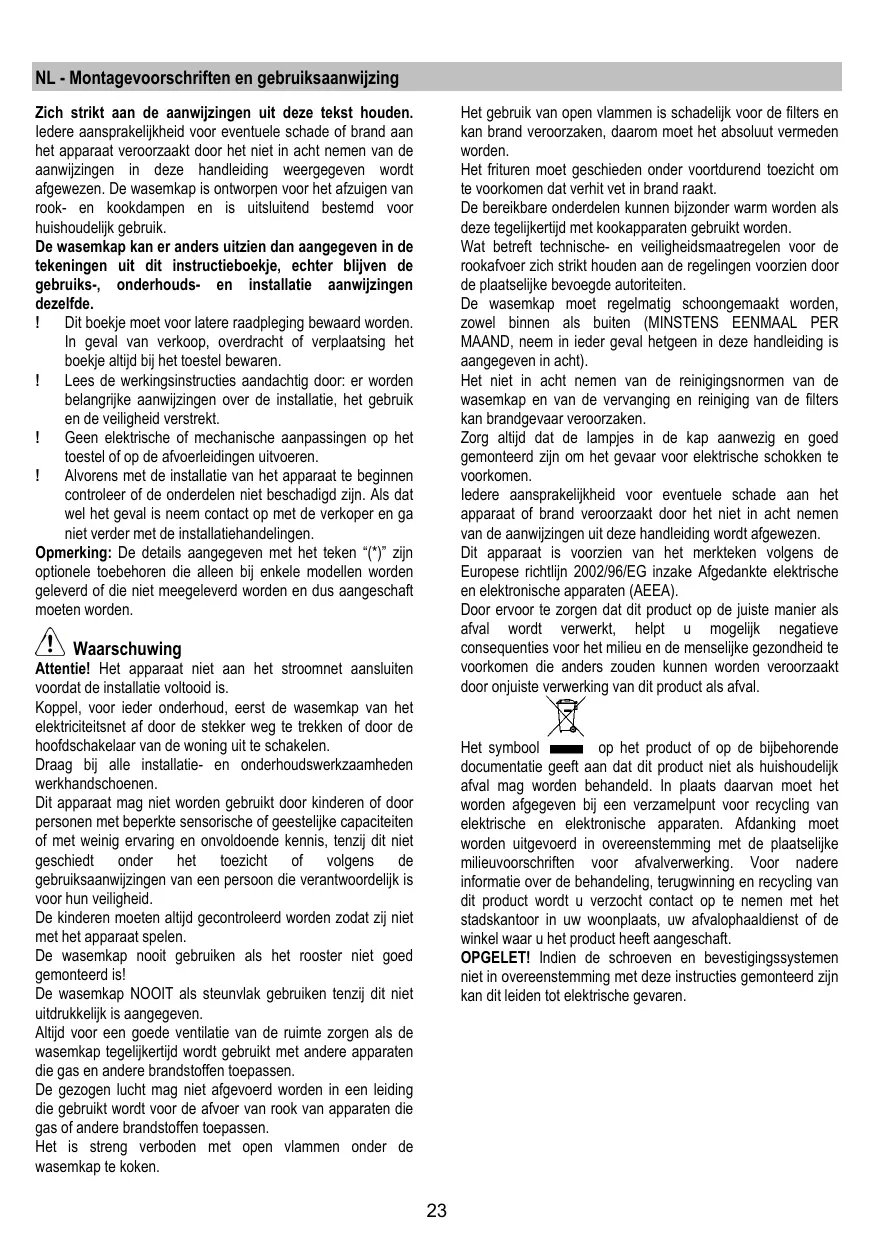

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. dedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap is ontworpen voor het afzuiigen van rook- en kookdampen en isuitsluitend bestemd voor huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje,chyter blijven de gebruiks-, onderhouds- en installmente aanwijzingen bezelfde.

! Dit boekje moet voor latere raadpleging bewaar worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installment, het gebruik en de verilgheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
! Alvorens met de installation van het apparaat te beginnen controllerer of de onderdelen Niet beschadigd zijn. Als dat wel het geval is neem contact op met de verkoper en ga Niet verdier met de installmentehandelingen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparatusaat Niet aan het stroomnet aansluiten voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektricitetsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.

Dit apparaat mag Niet worden gezrukt door kinderen of door Personen met beperkte sensorische of geestelijkke capacitieteen of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去en alsijd gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereibbare onderden können bijzonder warm worden als deze tegelijkkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algtd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden worden worden veroorzaakt door onjuiste verworking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandelering, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

OPGELET! Indien de schroeven en bevestigingsystemen nicht in overeenstemming met deze instructies gemonteerd zijn kan dit leiden tot elektrische gezaren.

Het gebruik

De wasemkap is ontworpen voor het afzuien van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De middelijk van de afvoerijp moet even groot় als die van de verbindingsring.

De horizontale stukken van de buis要去en enigszins omhoog hellen (ondeveer 10^ ) om de lucht gemakkelijk aan buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan要去 dit verwijdenen.

Verbind de wasemkap aan wandafvoerijpen en afvoeropeningen metdezelfde diameter als deluchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

ledere aansprakelijkheid hiervoord wordt afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichelijk zijn.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
Vermijd grote verschellen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
Het gebruikte material moet volgens norm zich.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lustcht worden ontvet en gefilterd voordat zij weer teruggeblazen worden in het vertrek via het bovenste rooster

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 45cm liggen, in geval van een elektrisch fornuis en 50cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezhonden.

Elektrische aansluiting

De netspanning要去 corresponden met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deleze in een stopcontact worden gestoken dat voldoet aan de geldende voerschriften op een, ook na de installment, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deleze, ook na de installment, Niet goed te bereiken, dan要去 een tweeolige schakelaar worden geplaatst die voldige ontkoppeling van het net garandeert in het geval van een overspanning van klassle III, in overeenstemming met de installmente normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

Voor de installmente:

• Controller of het aangeschatte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparatusaat gebruikt worden.
• Controller of er, voor het vervoer, in de afzuiqkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven () , garantiebewijs () enz.), indien deze voorwerpen aanwezigং haal ze eruit en bewaar zegoed.
• Indien möglichk ontkoppel en verwijder de meubelen onder en rond de installatione ruimte om de weiterwand / het plafond gemakkelijker te bereeken. Indien nicht möglichk alle betreffende onderden afdekken omdezete beschemmen. Kies een vlak oppervlak plaats een aftscherming enzet hierop de wasemkap en de meegeleverde onderdelen.
• Controller tevens of er in de buurt van de installmente ruimte (op een, ook met gemonteerde kap,GOOD bereikbare plaats) een stopcontact aanwezig is en of er de möglichkeid bestaat voor de verbinding aan een rookafvoer maar buiten (alleen voor het afzuiigende apparaat).
  Voer alle nodsige werkzaamheden op de muuruit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHTER contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialien geschicht zich voor het type muur/plafond. Het muur/plafond要去 stevig genoeg zich on het gewicht van de kap te houden.

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzugkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebts aan te lately.

Model met aanraakgevoelige bedieningen

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve slenelheid (zuigkracht) - tijdsduur 5 minute - druk nogmaals om maar de voorgaande instelling terug te keren.

Selectieknop voor de maximum slelheid (zuigkracht)

Selectieknop voor de middelste spelheid (zuiigkracht) - indien deze knop knippert要去 het koolstofffilter gereinigd of vervoenen worden. Deze signalering is gewoonlijk uitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door, 3 seconden lang, op de toets 0 te drukken.

Druk verwolgens tegelijktijd, 3 seconden lang, op de toetsen 1 en 2, eerst zal alleen toets 1 knipperen en verwolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal.Deze handled om de signalering weeer uit te schakelen, eerst zullen de toetsen 1 en 2 knipperen en verwolgens de toets 1, om de uitschakeling aan te given.

Selectieknop voor de minimum slelheid (zuigkracht) - indien deze knop knippert要去 het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering. MOTOR OFF

Druk kort op deze knop om de motor uit te zieten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopt te knipperen.

UITSLUITING VAN DE ELEKTRONISCHE

INrichtING

Druk 3 seconden lang op de knop, de bedieningselektronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig+zijn gedurende de reining van het product.

Om de inrichting veer in te schakelen de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat U zich tot de assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Model met knoppenbord met 5 knoppen

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Lichtschakelaar ON/OFF (Led L1 aan)
T2. OFF Knop - Knop voor de slelheidsselectie (zuigkracht) 1 (Led L2 aan)
T3. Knop voor de slelheidsselectie (zuigkracht) 2 (Led L2+L3 aan)
T4. Knop voor de slelheidsselectie (zuigkracht) 3 (Led L2+L3+L4 aan)
T5. Knop voor de intensieve slelheid (zuigkracht) (Led L2+L3+L4 aan + Led L5 knipperend) - Tijdsduur 5 minutes - daarna keert de kap automatisch in de slelheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap (Led knipperend):

De vertraagde uitschakeling van de kap (OFF) kan ingesteld worden door opnieuw en langer dan 2 seconden op de ingeschakelde snugheidsknop (zuigracht) te drukken.

De möglichke uitschakeltijden zijn:

Snelheid (zuigkracht) 1:20 minutes

Snelheid (zuigkracht) 2:15 minutes

Snelheid (zuigkracht) 3:10 minuten

Intensieve snelheid (zuigkracht): 5 minutes

Filterverzadigingindicatie

De kap is voorzien van een functie die, volgens regelmatige tienden, de gebruiker waarschuwt als de filters verzadigd zijn zodat de onderhoudshandelingen uitgevoerd要去en worden.

Vetfilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) Ledden 40 seconden continu aan.

Koolstoffilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snugrecht (zuigkracht) Ledden 40 seconden knipperend aan.

Activering van de koolstofffilter verzadiging indicate:\ deze is gewoonlijk uitgeschakeld, om deze te activeren

zet de kap uit (OFF) en druk tegelijerkjtijd langer dan 3 seconden op de knoppen T3 en T5, de Ledden L3 en L5 gaan knipperen.

Om de indicateie waaruit te schakelen herhaal deze handeling, de Ledden L3 en L5 gaan branden met continu Licht.

Reset filter verzadiging indicatie:

Met ingeschakelde kap (ON) druk langer dan 2 seconden op de knop T2, alle Ledden gaan kort aan.

Nota: indien beiden signaleren (vetfilter en koolstofffilter) actief,zijn,moet de handeling herhaald worden.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reiningsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb. 9-16

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstofffilter (alleen voor filterend apparaat)

afb. 15

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaat na een min ofmeer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. Inieder geval moet de filter minstens om de 4 maanden (of alsde aanwijzer verzadigde filters - indien aanwezig op hetmodel in Uw bezit - dezeoodzaaankangeeft) verrangen

worden. Het kan NIET gewassen of opniew gebruikt worden Rond koolstofffilter

Plaats een filter aanijdere zijde ter bedekking van beide roovers die als bescherming van het draionderdeel van de motor dienen, daarna met de wijzers van de klok meedraien. Voor de demontage in de tegenovergestelde richting draieren.

Vervanging lampjes

afb. 20

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zich in de buurt van het lampje.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap weeR (klikt op zich plaats).

Als de verlichting nicht werkt, controller dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
