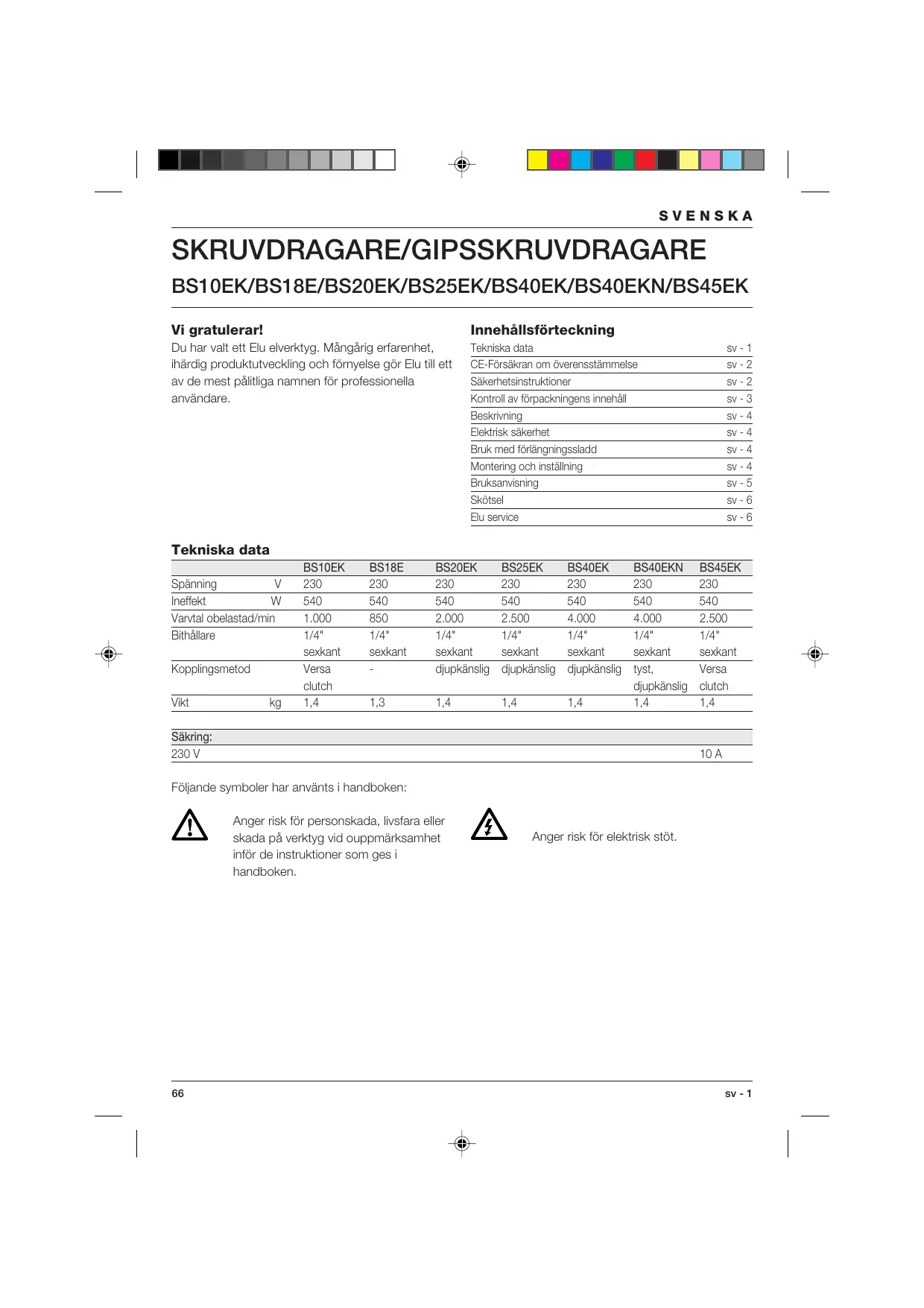

SVENSKA SKRUVDRAGARE/GIPSSKRUVDRAGARE BS10EK/BS18E/BS20EK/BS25EK/BS40EK/BS40EKN/BS45EK Vi gratulerar!

Innehållsförteckning

Du har valt ett Elu elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör Elu till ett av de mest pålitliga namnen för professionella användare.

Tekniska data CE-Försäkran om överensstämmelse Säkerhetsinstruktioner Kontroll av förpackningens innehåll Beskrivning Elektrisk säkerhet Bruk med förlängningssladd Montering och inställning Bruksanvisning Skötsel Elu service

sv - 1 sv - 2 sv - 2 sv - 3 sv - 4 sv - 4 sv - 4 sv - 4 sv - 5 sv - 6 sv - 6

Tekniska data Spänning V Ineffekt W Varvtal obelastad/min Bithållare Kopplingsmetod Vikt

BS10EK 230 540 1.000 1/4" sexkant Versa clutch 1,4

BS20EK 230 540 2.000 1/4" sexkant djupkänslig

BS40EKN 230 540 4.000 1/4" sexkant tyst, djupkänslig 1,4

230 V BS45EK 230 540 2.500 1/4" sexkant Versa clutch 1,4

10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

SVENSKA CE-Försäkran om överensstämmelse

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/ BS45EK Elu förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta Elu på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144:

BS10EK BS18E BS20EK BS25EK BS40EK BS40EKN BS45EK LpA

* vid användarens öra

Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144:

BS10EK BS18E BS20EK BS25EK BS40EK BS40EKN BS45EK < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2

Director Engineering and Product Development Horst Großmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland sv - 2

Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare. 5 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 6 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: 67

SVENSKA använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. 68

Använd inte elverktyget när Du är trött. 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd Elu serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör.

Kontroll av förpackningens innehåll Förpackningen innehåller: 1 BS20EK/BS25EK skruvdragare eller 1 BS40EK/BS40EKN gipsskruvdragare eller 1 BS10EK/BS18E/BS45EK universalskruvdragare 1 Låda (endast K-modeller) 1 Instruktionshandbok 1 Sprängteckning • Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport. • Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

SVENSKA Beskrivning (fig. A) Din Elu BS20EK/BS25EK skruvdragare är avsedd för professionnella skruvarbeten och för bruk som mutterdragare för typ självborrande plåtskruv. Din Elu BS40EK/BS40EKN gipsskruvdragare är specialkonstruerad för skruvning av gipsskruvar genom gips i en ram av trä eller metall. Din Elu BS10EK/BS18E/BS45EK universalskruvdragare är avsedd för professionnella skruvarbeten. 1 Steglös strömbrytare 2 Lås för strömbrytare 3 Väljare höger/vänstergång 4 Djupinställning (BS20EK/BS25EK/BS40EK/BS40EKN) 4 Vridmomentskontrol (BS10EK/BS45EK) 5 Djupkännare (BS20EK/BS25EK/BS40EK/BS40EKN) 5 Kulhållare (BS10EK/BS45EK) 6 Bältklämma Slirkopplad spindel Skruvdragaren är utrustad med en slirkopplad spindel; spindeln roterar inte förrän skruven trycks in i arbetsstycket. Detta gör att du kan sätta en ny skruv på verktyget utan att stanna maskinen.

Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Minsta ledartjocklek är 1,5 mm2.

Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering och inställning Koppla alltid ur verktyget innan Du börjar med montering och inställning. Byte av 1/4" sexkantstillbehör Din Elu skruvdragare har ett drivsystem för 1/4" sexkantskaft. Tillbehöret hålls fast i spindeln av en fjädrad kula som griper i ett spår i verktygsskaftet. BS20EK/BS25EK/BS40EK/BS40EKN (fig. B) • Avlägsna kragen (4) genom att dra den framåt. • Välj önskat tillbehör (Båda modellerna) och den tillhörande djupkännaren (5) när du använder en mutterdragare (BS20EK/BS25EK). • Sätt in tillbehöret (t ex en bitshållare eller mutterdragare) (7) genom att skjuta in det i hållaren (8) tills det klickar fast. • Avlägsna tillbehöret genom att dra ut det ur hållaren med handen eller med en tång. • Sätt tillbaka kragen (4) genom att rikta ribborna (9) på insidan av kragen (4) gentemot spåren (10) i växelhuset och klicka kragen på plats. BS10EK/BS45EK (fig. A) • Drag kulhållaren (5) framåt och håll fast den. • Sätt in tillbehöret. • Släpp kulhållaren. Byte av bits (fig. A & B) • Drag bitset (11) rakt ut. Det kan krävas en tång. BS20EK/BS25EK/BS40EK/BS40EKN Inställning av skruvdjupet (fig. C) Den djupkänsliga funktionen ger följande fördelar: - det inställda djupet kan upprepas för ett likvärdigt resultat - skruvar med tätningsbrickor dras in rätt så att inga läckor uppstår Skruvdjupet beror på djupkännarens (5) position i förhållande till bitset, hållaren eller mutterdragaren. Symbolerna på kragen anger hur dragningsdjupet ställs in. • Vrid kragen medsols för större dragningsdjup. • Vrid kragen motsols för mindre dragningsdjup.

SVENSKA BS20EK/BS25EK - Vid bruk av mutterdragare • För skruvar med tätningsbrickor, vrid inställningskragen tills mutterdragarens ända ligger plant med djupkännarens ända. • Vrid om så behövs kragen tills mutterdragaren är sänkt ca. 2 mm inuti djupkännaren. • Se även skruvfabrikantens specifikationer för rätt inställning av tätningsbrickan för olika tillämpningar. • Drag in en skruv i en bit restmaterial och kontrollera avståndet mellan brickan och materialet. • Vrid kragen (4) mot- eller medsols för mindre eller större dragningsdjup efter behov. • Drag in en ny skruv och ställ in kragen (4) på nytt tills önskad inställning uppnås. BS20EK/BS25EK - Byte av djupkännaren (fig. D) Denna modell är försedd med två djupkännare (5) som passar till olika bits, hållare, muffar och adaptrar. • Drag lös kragdelen från verktyget. • Håll fast djupkännaren (5) och skruva lös kragen (4). • Avlägsna djupkännaren (5). • Sätt ihop igen i omvänd ordning. BS10EK/BS45EK - Inställning vridmoment (fig. A) Med denna modell kan vridmomentet ställas in för många olika skruvar. • För högre vridmoment, vrid momentinställningskragen (4) motsols. • För lägre vridmoment, vrid momentinställningskragen (4) medsols. • Drag in en skruv i en bit restmaterial och kontrollera om den är ordentligt idragen. • Om kopplingen slirar oväntat (t ex om du stöter på en kvistet i trät), tryck endast något hårdare mot verktyget. Inställning av rotationsriktningen (fig. E) • För att välja rotation framåt eller bakåt, använd väljaren (3) (se pilarna på verktyget).

Bruksanvisning Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. Skruv- eller mutterdragning (fig. A) • Välj rätt bits för skruven (eller muttern) som ska dragas. • Välj rotation framåt eller bakåt enligt ovanstående beskrivning. • Använd alltid rätt djupkännare (5) för mutterdragning (BS20EK/BS25EK). • För att starta verktyget, tryck på strömbrytaren (1). Hastigheten är beroende på hur hårt brytaren trycks in. • Tryck om så behövs på spärrknappen (2) för kontinuerlig gång och släpp strömbrytaren. Spärrknappen fungerar endast vid full hastighet vid höger- eller vänstergång. • För att stanna maskinen, släpp strömbrytaren. • För att stanna maskinen vid kontinuerlig gång, tryck på strömbrytaren och släpp den genast igen. Släpp alltid strömbrytaren när arbetet är slutfört och innan kontakten dras ur. Hur verktyget hålls fast (fig. F) • För bästa resultat, håll skruvdragaren med handen i rät linje med skruven och tryck på strömbrytaren med en eller två av handens understa fingrar. Detta minskar risken att skruven glider undan från tillbehöret när tryck utövas. • Drag i skruven genom att placera den på bitset eller i hållaren/mutterdragaren, trycka på den variabla strömbrytaren och trycka in skruven i arbetsstycket med en jämn, genomgående rörelse. När skruven är isatt ger maskinens framsida ett surrande ljud, vilket anger att kopplingen slirar. Olika typer av 1/4" sexkantbits, hållare och adaptrar finns tillgängliga som tillbehör. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Vänta alltid tills motorn har stannat innan du byter rotationsriktning.

SVENSKA Skötsel Ditt Elu elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning Ditt elverktyg behöver ingen smörjning.

Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. BS40EK/BS40EKN • Avlägsna regelbundet gipsdamm från växelhuset med tryckluft. Avlägsna först djupkännaren och inställningskragen.

Förbrukade maskiner och miljön

GARANTI • 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din Eluprodukts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en Elu-auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas. • ETT ÅRS GARANTI •

Om din Elu-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att: • Produkten inte har missbrukats. • Eventuella reparationer har utförts av auktoriserad verkstad/personal. • Inköpsdatum kan påvisas. För adressen till närmaste Elu-auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta Elu.

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en Elu serviceverkstad.

Elu service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. (Se aktuell prislista/katalog för vidare information eller kontakta Elu.) På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.
