Produkttyp	Rullgardin
Varumärke	IKEA
Modell	TREDANSEN 305.140.03
Mått (B x H)	80 x 195 cm
Vikt	1,2 kg
Material	Polyester 100 %
Färg	Vit
Strömförsörjning	Ingen (manuell rullgardin)
Mekanism	Dragkedja
Huvudfunktion	Ljusskuggning
Typ av installation	Vägg- eller takmontering
Medföljande tillbehör	Monteringsfästen, skruvar och pluggar
Underhåll och rengöring	Dammsuga med mjuk trasa eller dammsugare
Fuktresistens	Endast för inomhusbruk
Säkerhet	Kedja med barnsäkerhetsfäste (utan ögla)
Reservdelar och reparerbarhet	Reservdelar finns i IKEA-varuhus
Garanti	1 år (enligt lokal lagstiftning)
Installationsråd	Kräver borrning och fastsättning i vägg
Avsedd användning	Vardagsrums-, sovrums- eller kontorsfönster
Bruksanvisning finns på	FR, EN, DE, NL, etc. (24 språk)

Vanliga frågor - TREDANSEN 305.140.03 IKEA

Hur installerar jag rullgardinen TREDANSEN?

Fäst fästena på väggen eller taket med medföljande skruvar och pluggar. Häng upp rullgardinen på fästena och kontrollera att den är vågrät. För mer information, se monteringsanvisningen.

Hur rengör jag rullgardinen TREDANSEN?

Dammsug regelbundet med en mjuk trasa eller dammsugare med borste. Undvik kemikalier och maskintvätt.

Kan jag korta av rullgardinen om fönstret är mindre?

Ja, rullgardinen TREDANSEN kan kapas i bredd. Mät fönstrets bredd, ta bort ändstyckena från stången, kapa röret och tyget till rätt mått, sätt sedan tillbaka ändstyckena.

Är rullgardinen lämplig för badrum?

Denna rullgardin är avsedd för torra inomhusutrymmen. Den rekommenderas inte för mycket fuktiga rum som badrum. Välj en rullgardin i aluminium eller med fuktbehandling.

Hur säkrar jag kedjan för barn?

Använd medföljande säkerhetsfäste. Fäst kedjan på väggen eller fönsterkarmen med fästplattan för att undvika strypningsrisk.

Hur underhåller jag dragkedjan?

Kedjan kräver inget speciellt underhåll. Om den är smutsig, rengör den med en fuktig trasa. Se till att den inte bildar en ögla.

Vilken längd har kedjan? Kan jag korta den?

Kedjan är cirka 1 meter lång. Om den är för lång kan du kapa överflödiga länkar, men behåll barnsäkerhetsfunktionen.

Var kan jag köpa reservdelar till rullgardinen TREDANSEN?

Reservdelar som kedja, fästen eller tyg finns i IKEA-varuhus och på webbplatsen. Ta med ditt artikelnummer 305.140.03.

Blockar rullgardinen ljuset helt?

Rullgardinen TREDANSEN är en klassisk rullgardin, den minskar ljusinsläppet men blockerar inte ljuset helt. För totalt mörker, välj en mörkläggningsrullgardin eller tjocka gardiner.

Hur fäller jag ner och upp rullgardinen?

Dra försiktigt i kedjan för att fälla ner rullgardinen. För att fälla upp den, dra lätt i tyget eller använd kedjan i motsatt riktning. Mekanismen stannar i önskat läge.

BRUKSANVISNING TREDANSEN 305.140.03 IKEA

aktiv tilstand: 78,3%

Virkningsgrad ved lav belastning (10%): 66,9%

Adresse: Box 702, SE-343 81 Älmhult, SVERIGE

Service på produktet

Denna produkt kan användas av barn från 8 år och uppåt och av personer med reducerad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de har fått handledning eller instruktioner om hur produkten används på ett säkert sätt och förstår de medföljande riskerna av en person som ansvarar för deras säkerhet. Barn ska inte leka med produkten.

Rengöring och användarunderhåll ska inte utföras av barn utan att en vuxen har uppsikt.

VARNING:

Följ alla instruktioner, felaktig installation kan leda till allvarliga personskador.

Spara dessa instruktioner för framtida bruk.

Denna förpackning innehåller en trådlös rullgardin (1), en fjärrkontroll (2), en signalförstärkare (3), en transformator (4) och ett batteripack (5).

Signalförstärkare (3)

Transformator (4)

Batteripack (5)

Dessa produkter är redan parkopplade med varandra, så du behöver bara ansluta transformatorn till signalförstärkaren och till ett vägguttag i närheten, montera rullgardinen i fönsterkarmen och sätt i ditt batteripack för att komma igång.

Användarinstruktioner

Anslut transformatorn till vägguttaget och sätt in signalförstärkaren i den lediga porten.

Använd endast rekommenderade USB-kablar till din enhet vid laddning och byt ut skadade kablar omedelbart.

Fjärrkontrollen

Tryck för att dra upp din trådlösa rullgardin.

Tryck för att dra ner trådlösa rullgardin.

Parkoppling: Används för att addera produkter från IKEA Home smart till ditt system.

VIKTIGT: Signalförstärkaren måste anslutas och få ström för att du ska kunna styra din rullgardin med fjärrkontrollen.

Signalförstärkaren

Med signalförstärkaren TRÅDFRI kan du öka signalens räckvidd för dina produkter från IKEA Home smart.

Använda din trådlösa rullgardin

Dra upp rullgardinen så långt det går:

Tryck på upp-knappen (Up) en gång (kort tryckning) på fjärrkontrollen eller på rullgardinen.

Dra ner rullgardinen så långt det går:

Tryck på ner-knappen (Down) en gång (kort tryck) på fjärrkontrollen eller på rullgardinen.

Dra upp rullgardinen:

Tryck och håll ned upp-knappen (Up) på fjärrkontrollen eller på rullgardinen.

När du trycker på knappen kommer rullgardinen att dras upp. Släpp knappen vid önskad höjd eller när rullgardinen dragits upp så långt det går.

Dra ned persiennen:

Tryck och håll ned ner-knappen (Down) på fjärrkontrollen eller rullgardinen.

När du trycker på knappen kommer rullgardinen att sänkas. Släpp knappen vid önskad höjd eller när rullgardinen dragits ned så långt det går.

Ställa in önskad minimumhöjd:

Endast knapparna på rullgardinen kan användas för att ställa in den önskade förinställda nivån.

Höj/sänk rullgardinen till önskad höjd. Därefter trycker du snabbt på antingen upp- eller nerknappen (Up/Down) på rullgardinen två gånger för att spara denna position som minimumhöjd.

Rullgardinen gör en kort upp- och ner-rörelse för att bekräfta inställningen.

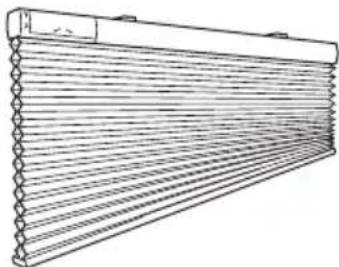

Återställa minimumhöjd:

För att ändra minimumhöjd eller återgå till standardinställningen, dra först upp rullgardinen så långt det går. Tryck därefter på antingen upp- eller ner-knappen (Up/Down) på rullgardinen två gånger.

Rullgardinen gör en kort upp- och ner-rörelse för att bekräfta inställningen.

Upprepa stegen ovan för att ställa in en ny önskad minimumhöjd.

Rätta till ojämn rullgardin

Om rullgardinen fastnar när den dras ned kan den bli ojämn.

Dra upp rullgardinen helt för att göra den jämn.

Addera enheter till fjärrkontrollen

Parkoppling: Används för att addera produkter från IKEA Home smart till ditt system.

Följ dessa steg för att addera fler trådlösa rullgardiner till ditt system. Se till att din trådlösa rullgardin är påsatt.

1. Öppna baksidan av fjärrkontrollen och hitta parkopplingsknappen.
2. Tryck kort på rullgardinens båda knappar. Det kommer att väcka enheten och göra den redo för parkoppling i 2 minuter.
3. Håll fjärrkontrollen nära den trådlösa rullgardinen som du vill addera: inte mer än 5 cm från (1).
4. Håll ned parkopplingsknappen på fjärrkontrollen i minst 10 sekunder.
5. En röd LED-lampa lyser stadigt på fjärrkontrollen. På din trådlösa rullgardin börjar en vit LED-lampa att dimmas och blinka tills enheterna har kopplats ihop.

Upp till 10 trådlösa rullgardiner kan kopplas ihop med 1 fjärrkontroll.

Se till att parkoppla en rullgardin i taget. Om du har svårt att koppla ihop flera rullgardiner, koppla tillfälligt bort de som redan har kopplats genom att koppla ur rullgardinens batteripack. Det hjälper till med parkopplingsprocessen.

Byta batteri i fjärrkontrollen

När fjärrkontrollen används regelbundet och som avsett håller batteriet i cirka 2 år.

När det är dags att byta batteri kommer en röd LED-lampa att blinka när du använder fjärrkontrollen.

Öppna bakstycket och byt ut batteriet mot ett nytt CR2032-batteri.

VARNING!

Explosionsrisk om batteriet byts ut mot batteri av felaktig typ. Kassera använda batterier enligt anvisningarna.

Ladda ditt batteripack

Den trådlösa rullgardinens medföljande batteripack kan laddas via signalförstärkaren.

Använd den medföljande USB-kabeln för laddning.

Vid normal och avsedd användning bör du ladda ditt batteripack var sjätte månad.

En LED-indikator på ditt batteripack visar status.

LED-indikatorstatus:

Laddning pågår: LED på.

Laddning avslutad: LED av.

Fel: LED blinkar.

Fabriksåterställ dina enheter

När du har fabriksåterställt signalförstärkaren måste du parkoppla fjärrkontrollen med signalförstärkaren och sedan koppla ihop fjärrkontrollen med den trådlösa rullgardinen igen.

Signalförstärkare:

Skjut in ett stift i stifthålet på undersidan av signalförstärkaren i minst 5 sekunder.

Tryck på parkopplingsknappen fyra gånger inom 5 sekunder. En röd LED-lampa kommer att blinka, vilket indikerar att fjärrkontrollen har återställts.

Trådlös rullgardin:

Håll båda knapparna intryckta i 5 sekunder. En vit LED-lampa kommer att blinka fyra gånger vilket indikerar att rullgardinen har återställts.

Bra att veta

• Transformatorn kan användas för att ladda ditt trådlösa batteripack.
• USB-kabelns längd och kvalitet påverkar laddningshastigheten och prestandan.
• Enheter kan bli varma under laddning, detta är helt normalt och de svalnar gradvis igen efter att de är fulladdade.
• Ta ur transformatorn från vägguttaget innan rengöring och när den inte används.
• Batteriet ska inte lämnas urladdat under en längre period.
• Batteripack bör inte laddas när det är i kontakt med lättantändligt material som textilier.
• Detta batteripack kan endast användas med produkter från IKEA.

VIKTIGT!

Set för trådlös rullgardin:

• De medföljande enheterna är endast avsedda för inomhusbruk och kan användas i temperaturer från 0 °C till 40 °C (32 °F till 104 °F).
• Förvaringstemperatur: -20 °C till 25 °C (4 °F till 77 °F).
• Lämna inte någon enhet i direkt solljus eller i närheten av någon värmekälla, eftersom den kan överhettas.
• Räckvidden mellan sändaren och mottagaren mäts i fri luft.
• Olika byggmaterial och enheternas placering kan påverka den trådlösa räckvidden.

VARNING:

Transformator:

• Vägguttaget måste placeras nära utrustningen och vara lättillgängligt.
• Om någon enhet är skadad ska den inte användas och omedelbart kasseras.
• Utsätt inte enheterna för våta, fuktiga eller alltför dammiga miljöer, eftersom det kan skada enheterna.
• Använd aldrig en skadad eller defekt USB-kabel för laddning, eftersom det kan skada enheterna.

För rekommenderade försiktighetsåtgärder och teknisk information, se baksidan av transformatorn.

VARNING

Batteripack:

• Modifiera, demontera, öppna, tappa, krossa, punktera eller strimla inte batteriet.
• Utsätt inte batteriet för regn eller vatten.
• Risk för bränder och brännskador. Värm inte upp batteriet till över 60 °C och bränn inte batteriet.
• Håll borta batteriet från öppen låga eller solljus för att förhindra upphettning.
• Håll borta batteriet från högspänningsenheter.
• Denna produkt är inte en leksak, håll den borta från barn. Se till att alla personer som använder produkten läser och följer dessa varningar och instruktioner.
• Kortslut inte batteriet eller dess celler.
• Om en battericell läcker, låt inte vätskan komma i kontakt med huden eller ögonen.

Produktservice

Försök inte att reparera dessa produkter själv, eftersom öppning eller borttagande av lock kan utsätta dig för farlig spänning eller andra risker.

Teknisk data

Typ: E2103	TREDANSEN	E1746 trådlössignalförstärkare	E1766 fjärrkontroll somöppnar/stänger
Ingång: 7.2V DC, 2.0A 5.	0V DC, 1.0A 3.0V, CR2032 batteri
Räckvidd: 10 m i fri luft
	Endast för inomhusbruk
Driftsfrekvens: 2400-24	483.5 MHz
Utgång: 9.6 dBm (EIRP)	9.6 dBm (EIRP) 7.3 dBm (EIRP)

Transformer

Typ:ICPSW5-5EU-1A

ICPSW5-5GB-1

Ingång: 100–240 VAC, 50/60 Hz, 0.2A

Utgång: 5,0V DC

Max total belastning: 1,0A, 5,0W

Genomsnittlig verkningsgrad i aktivt läge: 78,3%

Verkningsgrad vid låg last (10%): 66,9%

Elförbrukning vid noll-last: 0,03 W

Batteripack

Modell: BRAUNIT batteripack

Typ: ICBL7.2-18-USB-A1

Kapacitet: 2600mAh / 18,72Wh

Ingång:

5,0 V DC, 1,0A (Micro USB)

8,4V DC, 2,0A (4-polig kontakt)

Utgång: 7,2V DC, 2,0A

Laddningsbart Li-Ion battericell inuti.

Endast inomhusbruk

Tillverkare: IKEA of Sweden AB

(kommersiellt registreringsnummer: 556074-7551)

Adress: Box 702, SE-343 81 Älmhult, SVERIGE

Symbolen med den överkorsade soptunnan betyder att produkten ska kasseras separat från hushållsavfall. Produkten ska lämnas in för återvinning enligt lokala regler för avfallshantering. Genom att kassera en märkt produkt separat från hushållsavfallet bidrar du till att reducera mängden avfall som skickas till förbränning eller deponi och minimerar varje potentiell negativ påverkan på mänsklig hälsa och miljön. För mer information, vänligen kontakta ditt IKEA varuhus.
