BRUKSANVISNING RHC650 ROSIERES

SV Monterings- och bruksanvisningar

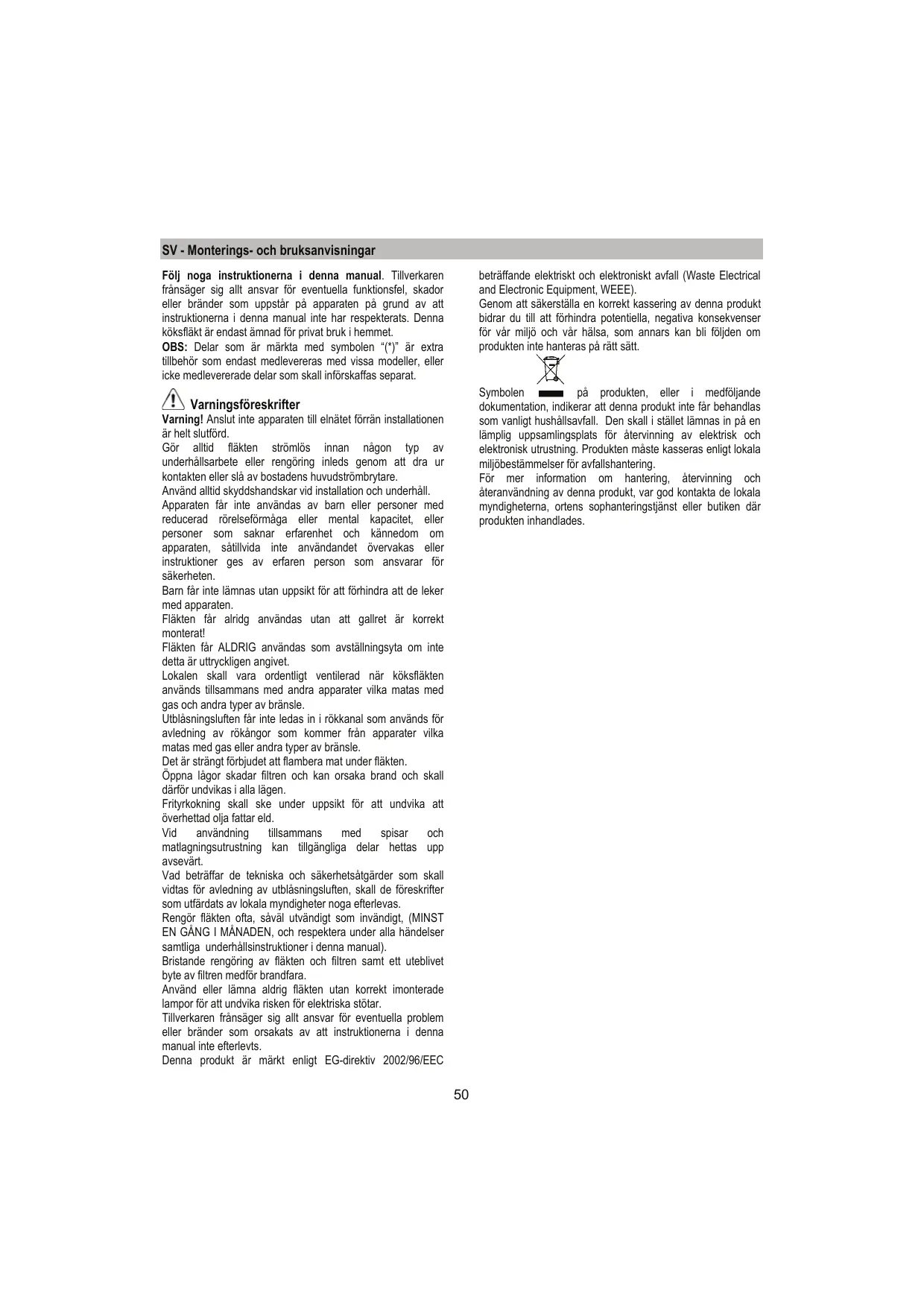

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella Funktionsfel, skador erler bränder som uppstar pa apparaten pa grund av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

OBS: Delar som ar märkta med symbolen ("") ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skull inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slUTFord.

Gör alltid fläkten strömlös innan nágon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ell er slá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhäll.

Apparaten far inte användas av barn eller personer med reducerad rörelseformäger mental kapacitet,llerpersonersom saknar erfarenhet och kännedom om apparaten,sàtilvidainte användet overvakas ellinstruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fãr alridg användas utan att gallret ár korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta är uttryckligen angivet.

Lokalen skallaraordentigtventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typer av bransle.

Utbåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas allerandra typ av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lágor skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid använding tillsammans med spasar och matlagningsutrustning kan tillgangliga delar hettas upp avsevär.

Vad betraffar de teknska och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör fläkten oftà, sávål utvändigt som invändigt, (MINST EN GÁNG I MÁNADEN, och respektera under alla handelsør samtiga unterhällsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren somt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig flåkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem.
eller brander som orsakats av att instruktionerna ienna
manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var hälsa, som annars kan bli foljden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushallsavfall. Den skäll i stället lämnas in på en lamplig uppsamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien mäste kasseras enlgit lokala miljobestammelser for avfallshantering.

För mer information om hantering, atervinning och ateranvändning av denna produkt, var god kontakta de lokala myndigheterma, ortens sophanteringstjänst eller butiken dar produkten inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Utsugningsversion

Fläkten är försedd med ett övre luftutslapp B1 och eventuellt med ett extra bakre luftutslapp B2*, som leder ut matos och ángor.

Välj onskat luftutslapp och applicerera den bifogade fländsen C, tillslut alltid den icke använda öppningen med det medlevererade locket D* om södan finnes.

OBS: Vissa modeller levereras med det övre luftutsläppet B1 forslutet.: Tryck till med kraft für att lossa den perforerade forslutningen och ta bort den.

Varning! Den perforerade forslutningen kan inte monteras tillbaka, utforb)darf derta ingrepp endast after att klart ha faststallt typen av installation som skull utforas.

Varning! Pá vissa modeller har det bakre luftutsläppet en forslutting, æven om man avlagsnar locket (om detta ár monterat), avlagsna i detta fall plastbiten E1 eller E2 som sitter i öppingen med hjälp av en täng och ett skärverktyg. Kontrolera att stromställaren utsugning/filter (sitter inuti flåkten) G stared på position utsugning (A).

Filterversion

I det fall det inte finns möjglich att leda ut matoset och angorna ur lokalen kan fläkten användas som filterversion genom att man monterar ett kolfilter, matoset och angiorna filtreras genom det främre gallret ovenfor manöverpanelen. Kontrolera att stromställaren utsugning/filter (sitter inuti fläkten) G stared på position filter (F).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristaende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 60cm om det ar fragan om en elektrisk spis och 75cm om det ar fragan om gasspis erer kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skull motsvara spänngen som anges pa markplaten som sitter innate i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till att ungtag som ar lättilgangligt även after installationen och som uppyfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en sväråtkomlig plats skall en godkänd tvapolig strombrytare installeras som garantar er en fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enlight med installationsbestammelsema.

Varning! kontrollera innan flaktens krets ansluts med natspanninger att den fungerar korrekt och ar korrekt monterad.

Varning! byte av elektrisk kabel skull utforas av auktoriserad servicetekniker i syflet att undvika all typ erisker.

Montering

Fläkten kan installeras på vagg erller i underkanten på ett skap; använd mallen H for att borra halen på rätt avständ, omaland medlevererats, i annat fall placeras fläkten på vaggen eller mot skapets underdel och halen marks ut med en blyertspenna.

Fixering pa vagg - Satt i vaggpluggarna J i de borrade halen och tvä skruvar K i de övre halen, avlågsna gallret och hang upp flåkten pa de 2 skruvarma, satt avslutningsvis i den tredje skruven L frän flåktens insida och dra at smtliga skruvar.

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare for spishällens belysning.

Använd en högre hastiget om matoset ar mycket koncentrerat. Vi rekommenderar att starta luttevakueringen 5 minuter innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Oppna alltid matosfängaren N^*

I det fall er produit ar forsedd med en elektriskt aller mekaniskt styrd ventil, anvands de tillganglia tangenterna och/eller tryckknappma och/eller vreden for att kontrollera belysningen och for att oppna och stanga ventilen.

Underhäll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhállarbete eller rengöring inleds genom att slå ifràn bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, sāvāl invändigt som utvändigt (atminstone medamma underhállsintervall som for fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icken utfördá filterbyten kan medföra brandrisk. Följ därfor ovanstäende instructuroner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande unterhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Foljande typé av filter kan vara monterade i gallerhällaren:

Pappersfilter skall bytas ut en gang i manaden, aller om filtrets ovensida ar fargad, nar fargen syns genom gallrets oppinginar.

Skumgummifilter skall tvattas med varm tvallosning en gang i帽子en och bytas ut varje 5/6 tvattar.

Metalfilter skall rengöras en gäng i帽子en med att milt rengöringsmedel, for hand aller diskmaskin med ltag temperatur ochett kort diskprogram.

I det fall fettfiltret av metall diskas i diskmaskin kan en missfargnng uppsta utan att detta pa nagot satt paverkar filtreringskapaciteten.

Öppna gallret med hjälp av krokarna P och lossa spärrarna R1 eller R2 for att komma Åt filret.

Metalfiltret med inbyggd fästanordning saknar stödgaller, dra nar filtret skall avlçgsnas lossningsfjädrarna P4 bakat och dra ut filtret nedat.

Kolfilter (gäller endast filterversionen)

Kolfiltret fangar upp obehagliga odorer som uppstar i samband med matlageningen.

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelsner nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengöras aller Āteranvändas.

En av foljande typen kan anvandas:

Rektangulärt S1, S2 aller S3:

Montering (S1 eller S2): for in den bakre kanten T och kroka fast i framkanten (U).

Montering (S3): Avlagsna locket W genom att vrida knopparna O 90^

Satt i koldynan i utaget inuti flakten och fixera den genom att vrida knopparna O 90^ , stang locket.

Föl instruktionerna i motsatt ordning vid nedmontering.

Cirkelformat (V1-V2-V3-olika modeller):

Bajonettfattning positionera filtret mitt over motorskyddet och kontrollera att referensmärkningen X1 aller X2 aller X3 pa kolftilret motsvarar referensmärkningen Y1 aller Y2 pa mataranordningen, vrid det darefter medsols; vid nedmontering vrider man filtret motsels. Kom ihag att lyfta upp fliken Z nagot om fläkten ar forsedd med en sādan.

Byte av Lampor

Koppla ur apparaten fran elnatet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byte av lampor 40W - Skruva ur den skadade lampan och ersatt den med en oval vitgliodande lampa max 40W E14.

Avlagsna gallret for att komma at lamphallaren.

Byte av halogenlampor - Oppna lamphällaren - avlagsna skyddet med hjälp av en liters skruvmejsel aller liknande verktyg.

Ersatt den trasiga lampan.

Använd endast 20W max (G4) halogenlampor, och undvik att vidröra dem med händerna. Stäng plafonden (tryckes fast).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Merk! Strømledningen på skiftes ut av autorisert teknik service eller av en elektriker.

Montering

Kullfilter (kun med resirkulering av luften)

Kan vare en av folgende typ:

Rektangulert S1, S2 erler S3:

SV - Varning! Er fläkt kan vara forsedd med en annan lampatyp av lampa an som anges i handboken. Byt ut den skadade lampan med en ny av samma typ, se i detta syfte markningen intill lamphuset och tabellen nedan.

Typ	Watt	Fattning	Piktogram
Halogen	28W	E14
Ljuststyrka	40W	E14

NO - Adversell! Ventilatoren din kan vare utstyr med en annen lyspær enn den som eventuelt stär i braksanvisingen. Skift ut den utbrente lyspær med en av somme type, ifalge merket som stär nær der lyspæren sitter, jfr. ogsa tabellen under.
