BRUKSANVISNING SEI5632D SMEG

Brugsanvisn- ing

Käyttöohje

Bruksanvisning

Bruksanvisning

Kogesektion

Keittotaso

Platetopp

Inbyggnad- shäll

INNEHÅLL

Säkerhetsinformation	54	Skötsel och rengöring	64
Säkerhetsinstruktioner	56	Felsökning	65
Produktbeskrivning	58	Installation	67
Daglig användning	60	Tekniska data	69
Råd och tips	63	Energieffektivitet	69

Med reservation för ändringar.

⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

Allmän säkerhet

• WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING: Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• WARNING: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste ständigt övervakas.
• WARNING: Brandfara: Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.
• WARNING: Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

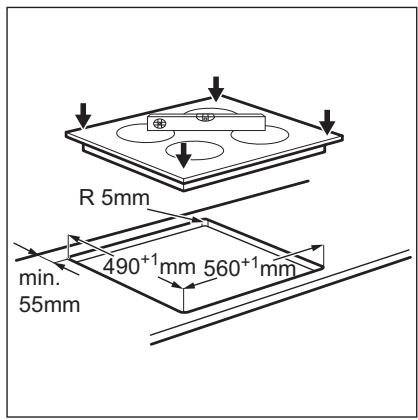

Installation

WARNING! Endast en behörig person får installera den här produkten.

WARNING! Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avstånd till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:

- Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

- Ha ett avständ på minst 2 cm mellan produktens botten och sådant som finns förvarat i lådan.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.

• Produkten måste göras strömlös före alla rengöringsarbeten.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

Användning

WARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.
• Använd denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
  • Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING! Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med

lättantändliga produkter i, nära eller på produkten.

WARNING! Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Lägg inte på några värmskydd på hållens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Koppla från produkten från elnätet före underhåll.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

Avfallshantering

WARNING! Risk för kvävning eller skador.

- Kontakta kommunen för information om hur produkten kasseras korrekt.

PRODUKTBESKRIVNING

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

Beskrivning av hällen

1 Induktionskokzon
2 Kontrollpanel

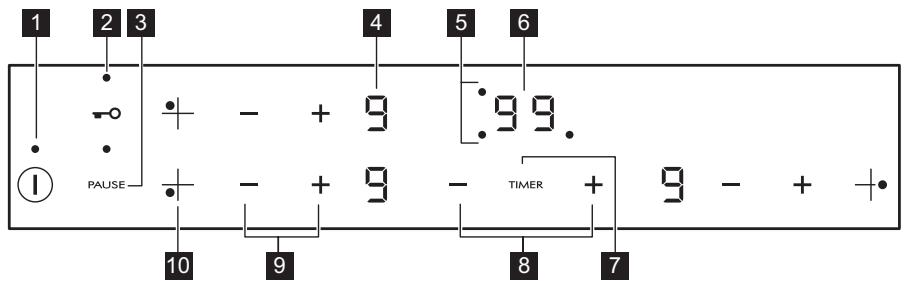

Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion	Beskrivning
1	[IMAGE]	PÅ/AV (ON/OFF)	För att aktivera och avaktivera hällen.
2	[IMAGE]	Lås / Barnsäkring på ugnen	För att låsa/låsa upp kontrollpanelen.
3	[IMAGE]	Pause	För att aktivera och avaktivera funktionen.
4	[IMAGE]	Värmelägesdisplay	För att visa det inställda värmeläget.
5	-	Timerindikatorer för kokzonerna	För att visa för vilken kokzon tiden är inställd.
6	-	Timerdisplay	För att visa tiden i minuter.
7	TIMER	-	För att välja kokzon.
8	+/-	-	För att öka eller minska tiden.
9	+/-	-	För inställning av värmeläge.
10	+	Power-funktion	För att aktivera funktionen.

Visningar av värmeinställning

Display	Beskrivning
	Kokzonen är avstängd.
	Kokzonen är på.Punkten betyder halva värmenivån.
	Pause är på.
	Accelerator är på.
	Power-funktionen är igång.
	E + siffra
	Eco-Heat (3-stegs restvärmeindikering): tillagar fortfarande / varmhåll-ning / restvärme.
	Lås /Barnsäkring på ugnen är på.
	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kok-zonen.
	Automatisk avstängning är på.

Eco-Heat (3-stegs restvärmeindikator)

VARNING! ☐ / ☐ / ☐ Risk för brännskador från restvärme. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande. Indikatorerna kan också visas för de närliggande kokzonerna även om du inte använder dem.

DAGLIG ANVÄNDNING

WARNING! Se säkerhetsavsnitten.

Aktivera och avaktivera

Tryck på ① i 1 sekund för att sätta på eller stänga av hällen.

Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
- du inte ställer in värmeläge efter hällen har satts på.
- du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
- hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
- du använder ett olämpligt kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
- du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

Värmeläge	Hällen stängs av efter
☐, 1 - 2	6 timmar
3 - 4	5 timmar
5	4 timmar
6 - 9	1,5 timme

Värmeläge

Tryck på + för att öka värmeläget. Användning — för att minska värmeläget. Tryck på + och — samtidigt för att inaktivera kokzonen.

Accelerator

Aktivera den här funktionen för att få önskad värmeinställning på kortare tid. När den är på, fungerar zonen på den högsta inställningen i början och fortsätter därefter att koka på önskad värmeinställning.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på + (P tänds). Tryck omedelbart på + (R tänds). Tryck omedelbart på — tills rätt värmeläge tänds. Efter 3 sekunder tänds R.

För att avaktivera funktionen: tryck på —.

Power-funktion

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en

kokzon: tryck på ⋮. Ⓞ tänds.

För att avaktivera funktionen: tryck på eller —.

Timer

Nedräkningstimer

Du kan använda den här funktionen för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på TIMER upprepade gånger tills indikatorn för önskad kokzon tänds.

För att aktivera eller ändra tiden: tryck på + eller — för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka långsammare räknas tiden ned.

För att se återstående tid: välj kokzonen med TIMER. Kokzonens indikator börjar blinka snabbt. På displayen visas den återstående tiden.

För att avaktivera funktionen: Välj

kokzonen med TIMER och tryck på —. Återstående till räknar ned till 00. Kokzonens kontrollampa släcks.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på TIMER.

Signalur

Du kan använda den här funktionen som Signalur när hällen är på och kokzonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på TIMER.

Tryck på + eller — på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

För att stänga av ljudet: tryck på TIMER.

För att avaktivera funktionen: tryck på

TIMER och därefter på —. Den kvarvarande tiden räknas ner till 00

Denna funktion påverkar inte ugnens funktioner i övrigt.

Pause

Funktionen ställer in alla påslagna kokzoner på det lägsta värmeläget.

När funktionen är på är alla andra symboler på kontrollpanelerna lästa.

Funktionen stoppar inte timerfunktionerna.

Tryck på PAUSE för att aktivera funktionen.

tänds.Värmeläget sänks till 1.

Avaktivera funktionen genom att trycka på PAUSE. Föregående värmeläge slås på.

Lås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på 📄. Ⓛ tänds i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på -o. Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

Barnsäkring på ugnen

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in värmeläget. Tryck på –○ i 4 sekunder. Ⓛ tänds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ①. Ställ inte in värmeläget. Tryck på i 4 sekunder. tänds. Inaktivera hällen med ①.

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ①. Ⓛ tänds. Tryck på → i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med ① aktiveras funktionen igen.

Effektbegränsning

Hällen är ursprungligen på högsta möjliga effektnivå.

För att minska eller öka effektnivån:

1. Stäng av hällen.
2. Tryck på ① i 3 sekunder. Displayen tänds och släcks.
3. Tryck på —o i 3 sekunder. P 72 tänds.
4. Tryck på — / + på timern för att ställa in effektnivån.

Effektnivåer

Se avsnittet "Teknisk data".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
- P 40 — 4000 W
• P 45 — 4500 W
- P 50 — 5000 W
- P 60 — 6000 W

FÖRSIKTIGHET! Se till att den valda strömmen passar till säkringarna i huset.

Eco-Logic

• Kokzonerna är grupperade enligt plats och nummer på faserna i hällen. Se bilden.
• Varje fas har en maximal elektricitetsbelastning på 3600 W.
• Funktionen delar strömmen mellan de kokzoner som är anslutna till samma fas.
• Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna som anslutits till en fas har överskridit 3600 W.
• Funktionen minskar strömmen till de andra kokzonerna som är anslutna till samma fas.
• Den senaste valda värmeinställningen har prioritet. Som en konsekvens kan värmeinställningarna på de andra zonerna reduceras automatiskt. Föregående värmeinställning, och den nya som justeras av funktionen, alternerar på displayen i 60 sekunder.
  När du ställer in Effektbegränsningfunktionen till 6,0 kW eller mindre, fördelas effekten på hällen mellan alla kokzonerna.

När du ställer in Effektbegränsningfunktionen till 6,0 kW eller mer, fördelas effekten på hällen mellan två kokzoner som ett par.

RÅD OCH TIPS

WARNING! Se säkerhetsavsnitten.

Kokkärl

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fastnar på kokkärlets botten.

Kokkärlens botten skall vara så tjock och så plan som möjligt. Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Kokkärlets mått

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

Hur effektiv kokzonen är beror på kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

Se avsnittet "Tekniska data".

Ljud under användning

Om du hör:

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du kokzonen med hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

Exempel på olika typer av tillagning

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte

proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeinställning	Använd för:	Tid(min)	Tips
	Varmhållning av tillagad mat.	efterbehov	Lägg ett lock på ett kokkärl.
1 - 2.	Hollandaisesås, smältning av:smör, choklad, gelatin.	5 - 25	Rör om med jämna mellan-rum.
1 - 2.	Stanning: fluffiga omeletter,äggstanning.	10 -40	Tillaga med lock.
2. - 3.	Småkoka ris och mjölkrätter,värma färdiglagade rätter.	25 -50	Minst dubbelt så mycket väts-ka som ris, rör om mjölkbase-rade rätter under tillagningen.
3. - 4.	Ångkoka grönsaker, fisk, kött.	20 -45	Tillsätt några matskedar väts-ka.
4. - 5.	Kokning av potatis.	20 -60	Använd max. 1/4 liter vatten till750 g potatis.
4. - 5.	Tillaga större mängder mat,stuvningar och soppor.	60 -150	Upp till 3 l vätska plus ingredi-enser.
5. - 7	Lätt stekning: schnitzel, cordonbleu, kotletter, kroketter, korv,lever, ägg, pannkakor, munkar.	efterbehov	Vänd efter halva tiden.
7 - 8	Kraftig stekning, potatiskroket-ter, njurstek, fransyska.	5 - 15	Vänd efter halva tiden.
9	Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
	Koka stora mängder vatten. Power-funktionen aktiveras.

SKÖTSEL OCH RENGÖRING

WARNING! Se säkerhetsavsnitten.

Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan har ingen inverkan på hur hällen fungerar.

• Använd ett särskilt rengöringsmedel för hållens yta.

• Använd en speciell skrapa för glaset.

Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt

specialskrapan snett mot glasytan och för bladet över ytan.

- Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter

rengöring, torka hällen med en mjuk duk.

- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

FELSÖKNING

WARNING! Se säkerhetsavsnitten.

Vad gör jag om...

Problem	Möjlig orsak	Lösning
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till strömför-sörjningen. Se kopplingss- schemat.
	Säkringen har gått.	Kontrollera om säkringen ärorsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektri- ker.
	Du har inte ställt in värmelä-get inom 10 sekunder.	Sätt på hällen igen och ställin värmeläget inom 10 se-kunder.
	Du har tryckt på 2 eller flera touchkontroller samtidigt.	Tryck bara på en touch-kon-troll.
	Pause-funktionen är igång.	Se "Daglig användning".
	Det finns vatten eller fett-stänk på kontrollpanelen.	Rengör kontrollpanelen.
En ljudsignal ljuder och häl-len stängs av.En ljudsignal ljuder när häl-len slår ifrån.	Du har ställt något på en el- ler flera touch-kontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av.	Du satte något på touch-kontrollen ➊.	Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte.	Zonen är inte varm eftersomden bara har varit påslagenen kort stund eller så kan sensorn vara trasig.	Kontakta en auktoriseradserviceverkstad om kokzo-nen varit på tillräckligt längeför att vara varm.
Accelerator fungerar inte.	Zonen är het.	Låt zonen bli tillräckligt sval.
	Det högsta värmeläget är in-ställt.	Det högsta värmeläget har samma effekt som funktionen.
Värmeläget ändras mellan två nivåer.	Effektreglering är på.	Se "Daglig användning".
Touch-kontrollerna blir var-ma.	Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zonerna om möjligt.
- tänds.	Automatisk avstängning är på.	Stäng av hällen och sätt på den igen.
L tänds.	Barnsäkring på ugnen eller Lås är på.	Se "Daglig användning".
F tänds.	Det står inget kokkärl på zo-nen.	Ställ ett kokkärl på zonen.
	Kokkärlet passar inte.	Använd ett lämpligt kokkärl. Se "Råd och tips".
	Diametern på kokkärlets botten är för liten för zonen.	Använd kokkärl med rätt mått. Se avsnittet "Tekniska data".
E och en siffra tänds.	Det har uppstått ett fel på hällen.	Stäng av hällen och sätt på den igen efter 30 sekunder. Om E visas igen ska du dra ur elkontakten. Sätt i el-kontakten igen efter 30 se-kunder. Kontakta auktoriserat servicecenter om proble-met fortsätter.
Ett konstant pip-ljud hörs.	Fel på elanslutningen.	Dra ur elkontakten. Tala med en behörig elektriker som kontrollerar installatio-nen.

Om du inte finner en lösning...

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som

visas. Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

WARNING! Se säkerhetsavsnitten.

Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Nätkabel

• Hällen är försedd med en nätkabel.
• Byt endast den skadade nätsladden med reservdelskabeln. Kontakta ditt lokala auktoriserade servicecenter.

WARNING! Alla elektriska anslutningar måste göras av en behörig elektriker.

FÖRSIKTIGHET! Borra inte eller löd inte trådändarna. Detta är absolut förbjudet!

FÖRSIKTIGHET! Anslut inte kabeln utan kabeländhylsa.

Tvåfasanslutning

1. Ta bort kabeländhylsan från svarta och bruna ledningar.
2. Ta bort en bit isolering av de bruna och svarta kabeländarna.
3. Sätt på en ny trådändhylsa på 1,5 mm² på varje kabelände. (ett specialverktyg krävs).

Kabel tvärsnitt

Enfasanslutning - 230 V~		Tvåfasanslutning - 400 V 2 ~ N
	Grön - gul	Grön - gul
N	Blå och blå	Blå och blå	N
L	Svart och brun	Svart	L1
		Brun	L2

Montering

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hällen används. Du kan installera en distanspanel men det är inte obligatoriskt.

Typskylt

Modell SEI5632D

Typ 61 B3A 02 AD

Induktion 7.2 kW

Serienr ......

SMEG

PNC 949 492 321 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Tillverkad i Rumänien

7.2 kW

Specifikation för kokzonerna

Kokzon	Nominell ef-fekt (max vär-meläge) [W]	Power funk-tion [W]	Power funk-tion maximal varaktighet [min]	Kokkärlets diameter [mm]
Vänster fram	2300	3700	10	180 - 210
Vänster bak	1400	2500	4	125 - 145
Höger fram	1800	2800	10	145 - 245
	3500	3700	5	245 - 280

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat använd inte kokkärl större än diametern i tabellen.

ENERGIEFFEKTIVITET

Produktinformation enligt EU 66/2014

Modellbeskrivning		SEI5632D
Typ av häll		Häll för inbygg-nad
Antal kokzoner		3
Uppvärmningsteknik		Induktion
Diameter på runda kokzo-ner (∅)	Vänster framVänster bakHöger fram	21,0 cm14,5 cm28,0 cm
Energiförbrukning per kok-zon (EC electric cooking)	Vänster framVänster bakHöger fram	179,3 Wh/kg183,2 Wh/kg178,9 Wh/kg
Energiförbrukning för häl-len (EC electric hob)		180,5 Wh/kg

EN 60350-2 - Elektriska matlagningsapparater - Del 2: Hällar – Metoder för mätning av prestanda

Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
