KÄYTTÖOHJE SEI5632D SMEG

Brugsanvisn- ing

Käyttöohje

Bruksanvisning

Bruksanvisning

Kogesektion

Keittotaso

Platetopp

Inbyggnad- shäll

SISÄLTÖ

Turvallisuustiedot	19	Hoito ja puhdistus	30
Turvallisuusohjeet	21	Vianmääritys	30
Laitteen kuvaus	23	Asennus	32
Päivittäinen käyttö	25	Tekniset tiedot	34
Vihjeitä ja neuvoja	28	Energiatehokkuus	35

Oikeus muutoksiin pidätetään.

⚠ TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Laite on pidettävä 3-8-vuotiaiden lasten ja erittäin vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.
• Jos laitteessa on lapsilukko, se tulee kytkeä päälle.

- Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä.

Yleiset turvallisuusohjeet

- VAROITUS: Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

- VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

- Älä KOSKAAN yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.

- HUOMAUTUS: Ruoan kypsymistä tulee valvoa. Lyhytaikaista ruoan kypsymistä on valvottava jatkuvasti.

- VAROITUS: Tulipalon vaara: Ålä säilytä mitään keittotason päällä.

- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotasolle, koska ne voivat kuumentua.

- Laitteen puhdistuksessa ei saa käyttää painepesuria.

- Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä vääntimellä.

- Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota joka tapauksessa yhteys valtuutettuun huoltoliikkeeseen.

- Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

- VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

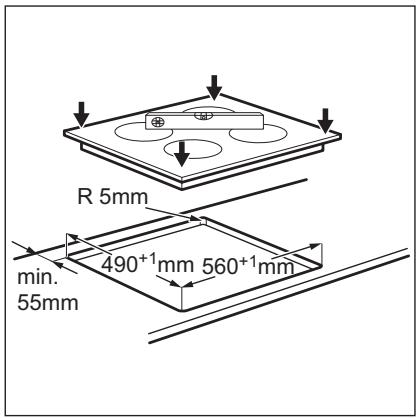

Asennus

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Poista kaikki pakkausmateriaalit.
- Vaurioitunutta laitetta ei saa asentaa tai käyttää.
- Noudata koneen mukana toimitettuja asennusohjeita.
- Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
- Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
- Tiivistä pinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
- Suojaa laitteen alaosa höyryltä ja kosteudelta.
- Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
- Kunkin laitteen alaosassa on jäähdytyspuhaltimet.

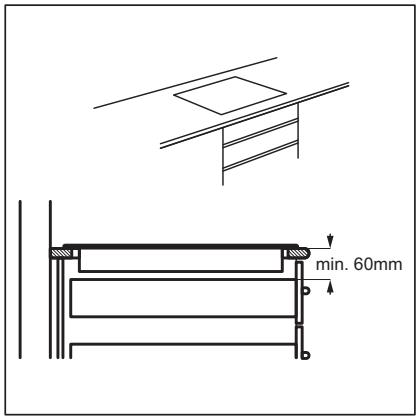

- Jos laite asennetaan laatikon yläpuolelle:

• Älä säilytä laatikossa pieniä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jäähdytyspuhaltimia tai heikentää jäähdytysjärjestelmän tehoa.
• Varmista, että laitteen alaosan ja laatikossa säilytettävien esineiden välinen etäisyys on vähintään 2 cm.

Sähköliitännät

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.

- Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa.
• Käytä laitetta kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke keittoalue aina off-asentoon käytön jälkeen.
• Älä luota keittoastian tunnistimeen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Öljy voi roiskua, kun asetat ruokaaineksia kuumaan öljyyn.

VAROITUS! Tulipalo- ja räjähdysvaara.

- Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.

• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS! Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.
• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta.
• Kytke laite irti sähköverkosta ennen huoltotoimenpiteiden aloittamista.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

Hävittäminen

VAROITUS! Henkilövahinko-tai tukehtumisvaara.

LAITTEEN KUVAUS

Keittoalueet

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

1 Induktiokeittoalue
2 Käyttöpaneeli

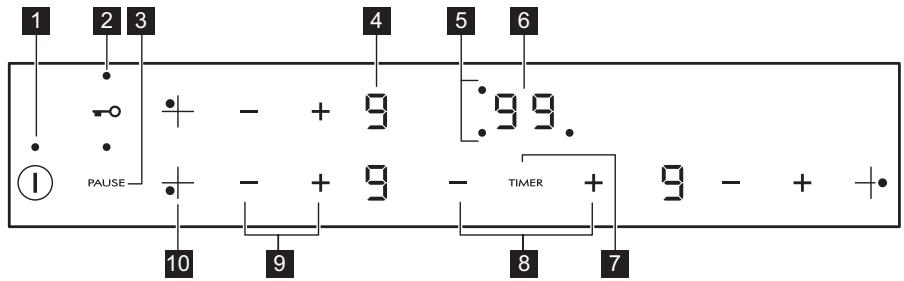

Käyttöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Koske-tuspaini-ke	Toiminto	Kuvaus
1	➊	PÄÄLLE / POIS	Keittotason kytkeminen päälle ja pois päältä.
2	○	Lukitus / Uunin lapsi-lukko	Käyttöpaneelin lukitseminen/lukituksen pois-taminen.
3	PAUSE	Pause	Toiminnon kytkeminen päälle ja pois päältä.
4	-	Tehotason näyttö	Tehotason näyttäminen.
5	-	Keittoalueiden ajasti-men ilmaisimet	Aika-asetusta koskevan keittoalueen osoitta-minen.
6	-	Ajastimen näyttö	Ajan osoittaminen minuutteina.
7	TIMER	-	Keittoalueen valitseminen.
8	+/-	-	Ajan lisääminen tai vähentäminen.
9	+/-	-	Tehotason säätäminen.
10	+	Power -toiminto	Toiminnon kytkeminen toimintaan.

Tehotasojen näytöt

Näyttö	Kuvaus
	Keittoalue on kytketty pois toiminnasta.
	Keittoalue on toiminnassa.Piste tarkoittaa puolen asteen muutosta lämmitystasossa.
	Pause on kytketty päälle.
	Accelerator on kytketty päälle.
	Power -toiminto on toiminnassa.
	Toimintahäiriö.
	Eco-Heat (3-vaiheinen jälkilämmön ilmaisin): kypsennyksen jatkaminen / lämpimänäpito / jälkilämpö.
	Lukitus /Uunin lapsilukko on kytketty päälle.
	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
	Automaattinen virrankatkaisu on kytketty päälle.

Eco-Heat (3-vaiheinen jälkilämmön merkkivalo)

VAROITUS! ☐ / ☐ / ☐

Palovammojen vaara on olemassa jälkilämmön vuoksi. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason. Vierellä olevien keittoalueiden merkkivalot voivat myös syttyä, vaikka ne eivät olisi käytössä.

PÄIVITTÄINEN KÄYTTÖ

VAROITUS! Lue turvallisuutta koskevat luvut.

Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta ① sekunnin ajan.

Automaattinen virrankatkaisu

Toiminto katkaiseen virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Keittoastian lämpö kuumentaa keraamisen pinnan.

- Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso	Keittotason pois kytkeytymisaika
ω, 1 - 2	6 tuntia
3 - 4	5 tuntia
5	4 tuntia
6 - 9	1,5 tunti

Tehotaso

Tehotasoa nostetaan koskettamalla painiketta +. Tehotasoa lasketaan koskettamalla painiketta —. Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita + ja —.

Accelerator

Kytke tämä toiminto toimintaan saavuttaaksesi haluamasi tehotason nopeammin. Kun toiminto on toiminnassa, alue toimii alussa suurimmalla tehotasolla ja jatkaa sen jälkeen toimintaa haluamallasi tehotasolla.

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa + (P syttyy). Kosketa heti painiketta + (A syttyy).

Kosketa heti —painiketta, kunnes oikea tehotaso tulee näkyviin. Kolmen sekunnin kuluttua syttyy R.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta —.

Power -toiminto

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan

keittoalueeseen: kosketa ⊕. Ⓞ syttyy.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta • tai —.

Ajastin

Ajanlaskenta-automatiikka

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten.

Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa painiketta TIMER toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan tai ajan muuttaminen: kosketa ajastimen + tai — -painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo

alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: aseta keittoalue painikkeella TIMER.

Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Toiminnon kytkeminen pois toiminnasta: aseta keittoalue painikkeella

TIMER ja kosketa painiketta —. Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu.

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta TIMER.

Hälytinajastin

Voit käyttää tätä toimintoa hälytinajastimena keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason näytössä näkyy ☐.

Toiminnon kytkeminen toimintaan: kosketa painiketta TIMER. Aseta aika koskettamalla ajastimen painiketta + tai —. Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta TIMER.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta TIMER ja sen jälkeen painiketta —. Jäljellä oleva aika laskee takaisin arvoon 00.

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

Pause

Kyseinen toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimpaan tehotasoon.

Kaikki muut käyttöpaneelin symbolit lukittuvat toiminnon ollessa toiminnassa.

Toiminto ei peruuta asetettuja ajastuksia.

Aktivoi toiminto koskettamalla painiketta PAUSE.

syttyy.Tehotaso laskee arvoon 1. Toiminnon kytkeminen pois toiminnasta: kosketa painiketta PAUSE. Edellinen tehotaso kytkeytyy päälle.

Lukitus

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta —o. 📁 syttyy neljän sekunnin ajaksi.Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta —O. Edellinen tehotaso kytkeytyy päälle.

Kun sammutat keittotason, myös tämä toiminto sammuu.

Uunin lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ①. Älä aseta tehotasoa. Kosketa painiketta —neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella ①. Älä aseta tehotasoa. Kosketa painiketta — neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ①. syttyy. Kosketa painiketta — neljän sekunnin

ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ①, toiminto on edelleen kytkettynä.

Tehoraja

Keittotason tehotaso on korkein mahdollinen toimituksen yhteydessä.

Tehotasoa voidaan laskea ja nostaa seuraavasti:

1. Kytke keittotaso pois päältä.
2. Kosketa painiketta Ⓐ kolmen sekunnin ajan. Näyttö syttyy ja sammuu.
3. Kosketa painiketta — 3 sekunnin ajan.P 72 syttyy.
4. Aseta tehotaso koskettamalla ajastimen painiketta — / +.

Tehotasot

Lue ohjeet kohdasta "Tekniset tiedot".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
- P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
- P 50 — 5000 W
- P 60 — 6000 W

HUOMIO! Varmista, että valittu tehotaso sopii rakennuksen sulakkeisiin.

Eco-Logic

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
• Kunkin vaiheen maksimisähkökuormitus on 3600 W.
• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.

• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus on yli 3600 W.

• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.

• Viimeksi valittu tehotaso on ensisijainen. Jomman kumman alueen tehotaso voi täten laskea automaattisesti. Edellinen tehotaso ja toiminnon säätämä uusi tehotaso näkyvät näytössä vuoron perään 60 sekunnin ajan.

Kun Tehoraja-toiminto asetetaan korkeintaan arvoon 6,0 kW, keittotason teho jakautuu kaikkiin keittoalueisiin.

Kun Tehoraja-toimintoon asetetaan yli 6,0 kW:n tehotaso, keittotason teho jakautuu kahteen keittoalueeseen pareina.

VIHJEITÄ JA NEUVOJA

VAROITUS! Lue turvallisuutta koskevat luvut.

Keittoastiat

Induktiokeittoalueilla voimakas sähkömagneettinen kenttä luo keittoastian lämmön erittäin nopeasti.

Käytä induktiokeittoalueille soveltuvia keittoastioita.

Keittoastian materiaali

• sopivat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• sopimattomat: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla.
• magneetti tarttuu astian pohjaan.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

Varmista, että keittoastioiden pohjat ovat puhtaita ja kuivia ennen niiden asettamista keittotasolle.

Keittoastian mitat

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon.

Keittoalueen tehokkuus riippuu keittoastian halkaisijasta. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

Katso "Tekniset tiedot".

Käytön aikana kuuluvat äänet

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (Sandwich-rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa.

Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että keittotasossa olisi jokin vika.

Esimerkkejä keittotoiminnoista

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso	Käyttökohde:	Aika (min)	Vinkkejä
- 1	Valmiiden ruokien lämpimänä-pito.	tar-peen mu-kaan	Aseta keittoastian päälle kan-si.
1 - 2.	Hollandaise-kastike, voin, suk-laan ja liivatteen sulattaminen.	5 - 25	Sekoita aika ajoin.
1 - 2.	Kiinteyttäminen: munakkaat, paistetut kananmunat.	10 - 40	Valmista kannen alla.
2. - 3	Riisin ja maitoruokien haudu-tus, valmisruokien kuumenta-minen.	25 - 50	Lisää vähintään kaksinkertai-nen määrä nestettä riisin suh-teen, sekoita maitoruokia kyp-sennyksen puolivälissä.
3. - 4	Höyrytetyt vihannekset, kala, liha.	20 - 45	Lisää nestettä muutama ruo-kalusikallinen.
4. - 5	Höyryssä kypsennetyt perunat.	20 - 60	Käytä korkeintaan 1⁄4 litraa vet-tä/750 g perunoita.
4. - 5	Suurten ruokamäärien kypsen-täminen, pataruoat ja keitot.	60 - 150	Enintään 3 litraa nestettä + valmistusaineet.
5. - 7	Leikkeiden, vasikanlihan, cor-don bleun, kotlettien, pyöryköi-den, makkaroiden, maksan, kastikepohjan, kananmunien, ohukaisten ja munkkien paista-minen.	tar-peen mu-kaan	Käännä kypsennyksen puoli-välissä.
7 - 8	Voimakas paistaminen: sipuli-perunat, ulkofilee, pihvit.	5 - 15	Käännä kypsennyksen puoli-välissä.
9	Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, pata-paisti), ranskalaisten friteeraus.
[KTO6]	Suuren vesimäärän keittäminen. Power -toiminto on kytketty toimintaan.

HOITO JA PUHDISTUS

VAROITUS! Lue turvallisuutta koskevat luvut.

Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

Keittotason puhdistaminen

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen

VIANMÄÄRITYS

ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma	Mahdollinen syy	Korjaustoimenpide
Keittotaso ei kytkeydy toi-mintaan eikä sitä voida käyt-tää.	Keittotasoa ei ole kytketty sähköverkkoon tai se on lii-tetty sähköverkkoon virheel-lisesti.Sulake on palanut.	Tarkista, onko keittotaso kyt-ketty oikein sähköverkkoon.Katso kytkentäkaavio.Tarkista, onko toimintahäiri-ön syynä sulake. Jos sulake palaa aina uudelleen, kää-ny sähköalan ammattilaisen puoleen.
	Et aseta tehotasoa 10 se-kunnin kuluessa.	Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kuluessa.
	Olet koskettanut useampaa kosketuspainiketta samanai-kaisesti.	Kosketa vain yhtä kosketus-painiketta.
	Pause -toiminto on toimin-nassa.	Katso kohta "Päivittäinen käyttö".
	Käyttöpaneelilla on vettä tai rasvaroiskeita.	Pyyhi käyttöpaneeli puh-taaksi.
Keittotasosta kuuluu ääni-merkki ja se kytkeytyy pois toiminnasta.Äänimerkki kuuluu, kun keit-totaso on kytketty pois toi-minnasta.	Yksi tai useampi kosketus-painike on peitetty.	Poista esineet kosketuspai-nikkeiden päältä.
Keittotaso kytkeytyy pois päältä.	Kosketuspainikkeen ➀pälle on asetettu jokin esi-ne.	Poista esineet kosketuspai-nikkeen päältä.
Jälkilämmön merkkivalo ei syty.	Alue ei ole kuuma, koska si-tä on käytetty vain vähän ai-kaa tai anturi on viallinen.	Jos alue on toiminut riittävän kauan ollakseen kuuma, ota yhteys valtuutettuun huolto-liikkeeseen.
Accelerator ei toimi.	Alue on kuuma.	Anna alueen jäähtyä riittä-västi.
	Korkein tehotaso on asetet-tu.	Korkeimman tehotason arvo on sama kuin toiminnon.
Tehotaso muuttuu kahden asetuksen välillä.	Tehonhallinta on kytketty päälle.	Katso kohta "Päivittäinen käyttö".
Kosketuspainikkeet kuume-nevat.	Keittoastia on liian suuri, tai se on liian lähellä painikkei-ta.	Laita isokokoiset keittoastiat taka-alueille, jos mahdollis-ta.
- syttyy.	Automaattinen virrankatkai-su on kytketty päälle.	Katkaise virta keittotasosta ja kytke se uudelleen toimin-taan.
L syttyy.	Uunin lapsilukko tai Lukitus on kytketty päälle.	Katso kohta "Päivittäinen käyttö".
F syttyy.	Alueella ei ole keittoastiaa.	Aseta keittoastia alueelle.
	Keittoastia on sopimaton.	Käytä sopivaa keittoastiaa.Lue ohjeet kohdasta "Vihjeitä ja neuvoja".
	Keittoastian pohjan halkaisija on liian pieni alueelle.	Käytä oikean kokoista keittoastiaa.Katso "Tekniset tiedot".
E ja numero syttyy.	Keittoalueessa on jokin vika.	Sammuta keittotaso ja kytke se uudelleen toimintaan 30 sekunnin kuluttua.Jos Syttyy uudelleen, kytke keittotaso irti sähköverkosta.Liitä keittotaso takaisin sähköverkoon 30 sekunnin kuluttua.Jos ongelma toistuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.
Laitteesta kuuluu äänimerkki keskeytyksettä.	Sähköliitäntä on virheellinen.	Kytke keittotaso irti sähköverkosta.Ota yhteyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.

Jos ratkaisua ei löydy...

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Ilmoita myös keraamisen keittotason kolmikirjaiminen tunnus (keraamisen pinnan kulmassa) sekä näytössä näkyvä virheilmoitus. Varmista,

ASENNUS

että keittotasoa on käytetty oikein. Muutoin valtuutetun huoltolikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

VAROITUS! Lue turvallisuutta koskevat luvut.

Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

Liitäntäjohto

• Keittotason mukana toimitetaan liitäntäjohto.
• Vaurioitunut virtajohto on vaihdettava ainoastaan varaosana toimitettuun johtoon. Ota yhteys valtuutettuun huoltoliikkeeseen.

VAROITUS! Sähkökytkennät saa suorittaa vain asiantunteva sähköasentaja.

HUOMIO! Johtimen päitä ei saa porata tai hitsata. Se on ehdottomasti kiellettyä!

HUOMIO! Kaapelia ei saa liittää, jos sen päässä ei ole holkkia.

Kaksivaiheinen liitäntä

1. Irrota kaapeli ja holkki mustasta ja ruskeasta johtimesta.
2. Irrota ruskean ja mustan kaapelin päässä oleva eriste.
3. Kiinnitä uusi johdin ja holkki 1,5 mm² kaapelin päihin. (edellyttää erikoistyökalun).

Kaapelin poikkileikkaus

Yksivaiheinen liitäntä - 230 V~		Kaksivaiheinen liitäntä - 400 V 2 ~ N
	Vihreä/keltainen	Vihreä/keltainen
N	Sininen ja sininen	Sininen ja sininen	N
L	Musta ja ruskea	Musta	L1
		Ruskea	L2

Asennus

Jos laite on asennettu laatikon yläpuolelle, laatikossa olevat esineet voivat lämmetä ruoanlaiton aikana keittotason ilmanvaihdon seurauksena. Erotuslevy voidaan asentaa, mutta se ei ole välttämätöntä.

TEKNISET TIEDOT

Arvokilpi

Malli SEI5632D

Tyyppi 61 B3A 02 AD

Induktio 7.2 kW

Sarjanumero ....

SMEG

PNC-tuotenumero 949 492 321 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Valmistettu Romaniassa

7.2 kW

Keittoalueiden määritykset

Keittoalue	Nimellisteho (suurin teho-taso) [W]	Power -toi-minto [W]	Power -toi-minnon mak-simikesto [min]	Keittoastian halkaisija [mm]
Vasemmalla edessä	2300	3700	10	180 - 210
Vasemmalla takana	1400	2500	4	125 - 145
Oikealla edes-sä	1800	2800	10	145 - 245
	3500	3700	5	245 - 280

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se vaihtelee keittoastian materiaalin ja koon mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

ENERGIATEHOKKUUS

Tuotetiedot seuraavan mukaisesti: EU 66/2014

Mallin tunnus		SEI5632D
Keittotasotyyppi		Kalusteeseen asennettava keit-totaso
Keittoalueiden määrä		3
Kuumennustekniikka		Induktio
Pyöreiden keittoalueiden halkaisija (∅)	Vasemmalla edessä	21,0 cm
	Vasemmalla takana	14,5 cm
	Oikealla edessä	28,0 cm
Energiankulutus keittoa-luetta kohti (EC electric cooking)	Vasemmalla edessä	179,3 Wh/kg
	Vasemmalla takana	183,2 Wh/kg
	Oikealla edessä	178,9 Wh/kg
Keittotason energiankulu-tus (EC electric hob)		180,5 Wh/kg

EN 60350-2 - Sähkötoimiset keittiön kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat

Energiansäästö

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

• Käytä veden kuumentamisen aikana ainoastaan tarvittavaa vesimäärää.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan.
• Aseta pieni keittoastia pienemmälle keittoalueelle.
• Aseta keittoastia suoraan keittoalueen keskelle.

- Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä 📊. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä 📊

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
