BRUKSANVISNING SEI5632D SMEG

Brugsanvisn- ing

Käyttöohje

Bruksanvisning

Bruksanvisning

Kogesektion

Keittotaso

Platetopp

Inbyggnad- shäll

INNHOLD

Sikkerhetsinformasjon	37	Stell og rengjøring	47
Sikkerhetsanvisninger	39	Feilsøking	48
Produktbeskrivelse	41	Montering	50
Daglig bruk	43	Tekniske data	52
Råd og tips	46	Energieffektiv	53

Med forbehold om endringer.

⚠️ SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Barn mellom 3 og 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand hvis de ikke er under tilsyn hele tiden.
• Barn yngre enn 3 år må holdes på avstand hvis de ikke er under tilsyn hele tiden.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, bør du aktivere det.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.

Generelt om sikkerhet

- ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.

- Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.

- ADVARSEL: Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan resultere i brann.

- DU MÅ ALDRI prøve å slukke en brann med vann, men du må slå av produktet og deretter dekke flamme f.eks. med et lokk eller et brannteppe.

- FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.

- ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.

- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på koketoppen fordi de kan bli varme.

- Ikke bruk damprengjøring til å rengjøre produktet.

- Etter bruk slår du av koketoppen med kontrollenheten. Ikke rett deg etter grytesensoren.

- Hvis glass/keramikkflaten er sprukket, skal produktet slås av og kontakten tas ut. Hvis apparatet er koblet til strømnettet direkte ved hjelp av sikringsboksen, fjerner du sikringen for å koble fra apparatet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.

- Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

- ADVARSEL: Bruk bare koketoppbeskyttelser som produsenten av kokeproduktet enten har utviklet selv eller angitt som egnet for bruk i produsenten av kokeproduktets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i produktet. Bruk av upassende beskyttelse kan føre til ulykker.

Installasjon

ADVARSEL! Bare en kvalifisert person må montere dette produktet.

ADVARSEL! Fare for personskade eller skade på produktet.

• Fjern all emballasje.
- Ikke monter eller bruk et skadet produkt.
- Følg installasjonsanvisningene som følger med produktet.
• Overhold minimumsavstanden fra andre produkter og enheter.
- Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
- Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
- Beskytt produktets bunn mot damp og fuktighet.
- Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.
- Hvert produkt har kjølevifter på undersiden.
- Hvis produktet er installert over en skuff:

• Ikke lagre små papirdeler eller ark som kan trekkes inn, siden de kan skade kjøleviftene eller hemme kjølesystemet.
• Hold en avstand på 2 cm mellom produktet og bunnen av produktet og deler som er lagret i skuffen.

Elektrisk tilkopling

ADVARSEL! Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.

• Produktet må være jordet.

• Sørg for at produktet er koblet fra strømforsyningen før du gjør enhver operasjon.

• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Sørg for at produktet er riktig montert. Løs og feil anvendt strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, når du kobler produktet til stikkontaktene i nærheten.
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk egnede isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

Bruk

ADVARSEL! Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL! Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med

brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL! Fare for skade på produktet.

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på platetoppen.
• Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

Stell og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av ovnen og la den avkjøle seg før du rengjør den.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

Avfallsbehandling

ADVARSEL! Fare for skade og kvelning.

- Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.

• Koble produktet fra strømmen.
- Kutt av strømkabelen, lukk produktet og kast den.

PRODUKTBESKRIVELSE

Oversikt over platetoppen

1 Induksjonskokesone
2 Betjeningspanel

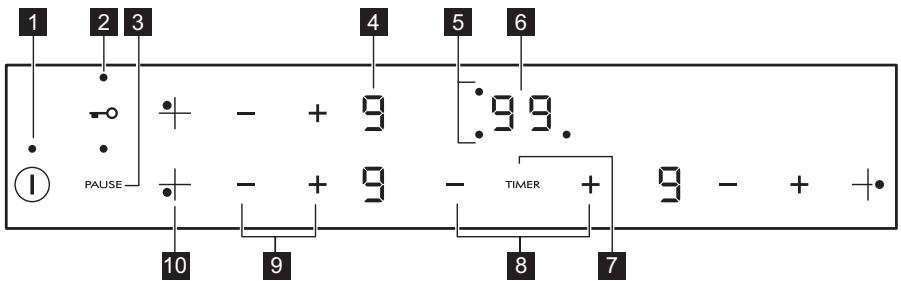

Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sensor-felt	Funksjon	Beskrivelse
1	➊	PÅ / AV	Slå koketoppen av og på.
2	☐	Sperre / Enhetens bar-nesikring	Låse/låse opp betjeningspanelet.
3	PAUSE	Pause	Aktiverer og deaktiverer funksjonen.
4	-	Effekttrinndisplay	For å vise effekttrinnet.
5	-	Tidsindikatorer for konesoner	Viser hvilken sone tiden er innstilt for.
6	-	Tidsurdisplay	Vise tiden i minutter.
7	TIMER	-	Velge kokesone.
8	+/-	-	∅ke eller redusere tiden.
9	+/-	-	Stille inn en varmeinnstilling.
10	+	Power-funksjon	Aktivere funksjonen.

Effekttrinndisplayer

Display	Beskrivelse
	Konesonen er slått av.
	Konesonen er i bruk.Prikken kan indikere en endring som tilsvarer halve varmenivået.
	Pause er aktivert.
	Accelerator er aktivert.
	Power-funksjonen er aktivert.
	Det har oppstått en feil.
	Eco-Heat (3-trinns restvarmeindikator): fortsetter tilberedning/varmhol-ding/restvarme.
	Sperre /Enhetens barnesikring er aktivert.
	Uegnet eller for lite kokekar, eller ikke noe kokekar på konesonen.
	Automatisk utkobling er aktivert.

Eco-Heat (3-trinns restvarmeindikator)

ADVARSEL! ☐ / ☐ / ☐ Forbrenningsfare som følge av restvarme. Indikatorene viser nivået av restvarme for konesonene du bruker for øyeblikket. Indikatorene kan også tennes for de nærliggende konesonene selv om du ikke bruker dem.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

DAGLIG BRUK

ADVARSEL! Se etter i Sikkerhetskapitlene.

Slå på og av

Berør ① i 1 sekund for å aktivere eller deaktivere komfyrtoppen.

Automatisk utkobling

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle konesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du søler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før koketoppen brukes igjen, må konesonene være kalde.
• du bruker feil kokeredskap. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes ☐, og koketoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn	koketoppen deaktiveres etter
, 1 – 2	6 timer
3 – 4	5 timer
5	4 timer
6 – 9	1,5 timer

Effekttrinnet

Berør + for å øke effekttrinnet. Berør — for å redusere effekttrinnet. Berør + og — samtidig for å slå av kokesonen.

Accelerator

Aktiverer denne funksjonen for å få et ønsket effekttrinn i en kortere tid. Når den er på, fungerer sonen på høyeste innstilling i starten, så fortsetter den på ønsket varme videre.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone: berør + (P tennes). Berør straks + (R tennes). Berør straks — inntil den riktige varmeinnstillingen tennes. Etter 3 sekunder tennes R.

For å deaktivere denne funksjonen: berør —.

Power-funksjon

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se i kapittelet "Tekniske data".

Aktivere funksjonen for en kokesone: berør ⚠ P tennes.

For å deaktivere denne funksjonen:berør • eller —.

Tidsbryter

Tidsur med nedtelling

Du kan bruke denne funksjonen til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

Angi først varmeinnstilling for kokesonen og velg deretter funksjonen.

For å stille inn kokesonen: berør TIMER gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere funksjonen eller endre

tid: berør + eller — på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg kokesonen med TIMER. Indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å deaktivere funksjonen: velg

kokesonen med TIMER og berør —. Gjenværende tid teller ned til 00. Indikatoren for kokesonen går av.

Når tiden er omme, høres et lydsignal og 00 blinker. Konesonen deaktiveres.

For å stoppe lyden: berør TIMER.

Stoppeklokke

Du kan bruke denne funksjonen som et varselur når komfyrtoppen er på og når kokesonene ikke er i bruk.

Varmeinnstillingsdisplayet viser ☐.

For å aktivere funksjonen, berør TIMER. Berør + eller — på tidsuret for å stille inn tiden. Når tiden er omme, høres et lydsignal og 00 blinker.

For å stoppe lyden: berør TIMER.

For å deaktivere funksjonen: berør

TIMER og deretter —. Gjenværende tid teller ned til 00

Funksjonen har ingen effekt på bruken av kokesonene.

Pause

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, låses alle andre symboler på kontrollpanelene.

Funksjonen deaktiverer ikke tidsurfunksjonen.

Berør PAUSE for å aktivere funksjonen.

Lyser. Varmeinnstilling reduseres til 1. For å deaktivere denne funksjonen: berør PAUSE. Det tidligere effekttrinnet aktiveres.

Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør -0. L tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør -0. Det tidligere effekttrinnet aktiveres.

Når du slår av koketoppen, deaktiveres også denne funksjonen.

Enhetens barnesikring

Denne funksjonen forhindrer at koketoppen blir slått på ved en feil.

For å aktivere funksjonen: aktiver koketoppen med ①. Ikke still inn effekttrinn. Berør → i 4 sekunder. tennes. Deaktiver koketoppen med ①.

For å deaktivere funksjonen: aktiver koketoppen med ①. Ikke still inn effekttrinn. Berør → i 4 sekunder. ② tennes. Deaktiver koketoppen med ①.

For å overstyre funksjonen for kun én tilberedningstid: aktiver koketoppen med ①. tennes. Berør i 4 sekunder.

Still inn effekttrinn innen 10 sekunder.

Du kan betjene koketoppen. Når du deaktiverer koketoppen med Ⓐ, blir funksjonen aktivert igjen.

Strømbegrensning

Opprinnelig koketoppen på sitt høyeste mulige effektnivå.

For å redusere eller øke effektnivået:

1. Deaktiver koketoppen.
2. Berør ① i 3 sekunder. Displayet slås på og så av.
3. Berør — o i 3 sekunder.P 72 tennes.
4. Berør — / + på tidsuret for å stille inn effektnivå.

Effektnivåer

Se i kapittelet "Tekniske data".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
- P 40 — 4000 W
• P 45 — 4500 W
- P 50 — 5000 W
- P 60 — 6000 W

FORSIKTIG! Sørg for at den valgte effekten passer med husmonteringssikringene.

Eco-Logic

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3600 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres när det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3600 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Den siste valgte varmeinnstillingen har prioritet. Som en konsekvens kan varmeinnstillingen til de andre sonene automatisk reduseres. Den tidligere varmeinnstillingen, og den nye justert av funksjonen, veksler på skjermen i 60 sekunder.

Når du angir Strømbegrensningfunksjonen til 6,0 kW eller mindre, deles strømmen til koketoppen mellom tilberedningssoner.

Når du angir Strømbegrensningfunksjonen til mer enn 6,0 kW, deles strømmen til koketoppen mellom to tilberedningssoner i et par.

RÅD OG TIPS

ADVARSEL! Se etter i Sikkerhetskapitlene.

Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar til induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekarets bunn må være så tykk og jevn som mulig. Sørg for at pannebaser er rene og tørre før du setter dem på den keramiske koketoppens overflate.

Kokekarenes mål

Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk. Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se "Tekniske data".

Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går.

Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

Eksempler på tilberedningsmåter

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn	Brukes til:	Tid (min)	Tips
	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.
1 – 2.	Hollandaisesaus, smelt: smør, sjokolade, gelatin.	5 – 25	Bland innimellom.
1 – 2.	Størkning: luftige omeletter, eggestand.	10 – 40	Tilberedes med lokk.
2. – 3.	Svell ris og melkeretter, varm ferdigretter.	25 – 50	Tilsett minimum to ganger så mye væske som ris, melkeret- ter må røres i under hele pro- sedyren.
3. – 4.	Dampkoke grønnsaker, fisk, kjøtt.	20 – 45	Tilsett et par spiseskjeer væ- ske.
4. – 5.	Dampkoking av poteter.	20 – 60	Bruk maks 1/4 l vann for 750 g poteter.
4. – 5.	Koking av større matvare- mengder, gryteretter og sup- per.	60 – 150	Opptil 3 liter væske pluss in- gredienser.
5. – 7	Varsom steking: filet, cordon bleu av kalv, koteletter, koket- ter, pølser, lever, sausejev- ning, egg, pannekaker, smul- tringer.	etter behov	Snu etter halve steketiden.
7 – 8	Steking, reven potetgrateng, hoftestykker, steker.	5 – 15	Snu etter halve steketiden.
9	Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pom- mes frites.
	Kok store mengder vann.Power-funksjon er aktivert.

STELL OG RENGJ∅RING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Generell informasjon

• Rengjør komfyrtoppen etter hver bruk.

• Bruk kokekar med ren base.

• Riper eller mørke flekker på overflaten påvirker ikke komfyrtoppens funksjon.

• Bruk et spesialrengjøringsprodukt for overflaten på komfyrtoppen.
• Bruk en spesialskrape til glasset.

Rengjøring av koketoppen

• Fjern umiddelbart: Smeltet plast, plastfolie, sukker og mat som inneholder sukker, ellers kan skitten forårsake skade på koketoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell koketoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.
• Etter at koketoppen er tilstrekkelig avkjølt fjernes: kalkringer, vannringer,

fettflekker, blanke metalliske misfarginger. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.

- Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

FEILS∅KING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Hva må gjøres, hvis ...

Feil	Mulig årsak	Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsyningen. Se koblingsskjema-et.
	Sikringen har gått.	Kontroller at sikringen er år-saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
	Du stiller ikke inn effekttrinn for 10 sekunder.	Slå på komfyrtoppen igjen og still inn varmen innen det har gått 10 sekunder.
	Du berørte 2 eller flere sen-sorfelt samtidig.	Berør bare ett sensorfelt.
	Pause-funksjonen er akti-vert.	Se "Daglig bruk".
	Det er vann eller fettsprut på betjeningspanelet.	Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås komfyrtoppen av.Et lydsignal høres når kom-fyrtoppen slår seg av.	Du har dekket til ett eller fle-re sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Komfyrtoppen skrur seg av.	Du har satt noe på sensor-feltet ➊.	Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikatoren vises ikke.	Stekesonen er ikke varm fordi den var bare i bruk en kort stund eller sensoren er skadet.	Kontakt servicesenteret der- som stekesonen fortsatt er varm i lang tid.
Accelerator starter ikke.	Sonen er varm.	La sonen bli tilstrekkelig kald.
	Det er valgt høyeste effekt- trinn.	Det høyeste effekttrinnet har samme effekt som funksjo- nen.
Effekttrinnet endres mellom to trinn.	Effektstyring er aktivert.	Se "Daglig bruk".
Sensorfeltene blir varme.	Kokekaret er for stort eller du har plassert det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
- lyser.	Automatisk utkobling er akti- vert.	Deaktiver komfyrtoppen og aktiver den igjen.
L lyser.	Enhetens barnesikring eller Sperre er aktivert.	Se "Daglig bruk".
F lyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokesonen.
	Du bruker feil kokekar.	Bruk egnet kokekar. Se "Råd og tips".
	Diameteren på kokekarets bunn er for liten for kokeso- nen.	Bruk kokekar med riktige mål. Se "Tekniske data".
E og et nummer vises.	Det er en feil på komfyrtop- pen.	Deaktiver komfyrtoppen og aktiver den igjen etter 30 se- kunder. Hvis E lyser igjen, kobler du komfyrtoppen fra strømforsyningen. Aktiver komfyrtoppen igjen etter 30 sekunder. Hvis problemet fortsetter, må du snakke med et autorisert service- senter.
Du kan høre en konstant pi- pelyd.	Den elektriske tilkoplingen er feil.	Koble komfyrtoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.

Hvis du ikke kan finne en løsning ...

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Angi opplysningene som du finner på typeskiltet. Angi også den tresifrede bokstavkoden, koden for glasskeramikken

(du finner den i hjørnet av glassflaten) samt feilmeldingen som vises. Påse at du har brukt komfyrtoppen riktig. Hvis ikke må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Anvisninger om kundeservice og garantibetingelser finner du i garanti-heftet.

MONTERING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Tilkoblingskabel

• Koketoppen er utstyrt med tilkoplingskabelen.
• Skift ut skadet nettkabel kun med reservekabel. Snakk med ditt lokale autoriserte servicesenter.

ADVARSEL! Alle elektriske tilkoblinger må være foretatt av en kvalifisert elektriker.

FORSIKTIG! Ikke bor eller sveis ledningsendene. Dette er strengt forbudt!

FORSIKTIG! Ikke koble til kabelen uten kabelendehylse.

Tofaset tilkobling

1. Fjern ledningsendehylsen fra svarte og brune ledninger.
2. Fjern en isolering av de brune og svarte kabelendene.
3. Bruk en ny ledningsendehylse på 1,5 mm² på hver kabelende (spesialverktøy kreves).

Kabeltverrsnitt

Enfaset tilkobling - 230 V~		Tofaset tilkobling - 400 V 2 ~ N
	Grønn - gul	Grønn - gul
N	Blå og blå	Blå og blå	N
L	Svart og brun	Svart	L1
		Brun	L2

Montering

Hvis produktet er installert over en skuff, kan koketoppventilasjonen varme opp rettene lagret i skuffen under matlagingsprosessen. Du kan installere et separasjonspanel, men det er ikke obligatorisk.

TEKNISKE DATA

Typeskilt

Modell SEI5632D

Type 61 B3A 02 AD

Induksjon 7.2 kW

Serienr. ....

SMEG

PNC (produktnummer) 949 492 321 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Laget i Romania

7.2 kW

Spesifikasjoner for kokesoner

Kokesone	Nominell ef-fekt (maks ef-fekttrinn) [W]	Power-funk-sjon [W]	Power maksi-mal varighet for funksjon [min]	Diameter på kokekar [mm]
Venstre foran	2300	3700	10	180 – 210
Venstre bak	1400	2500	4	125 – 145
Høyre foran	1800	2800	10	145 – 245
	3500	3700	5	245 – 280

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon		SEI5632D
Komfyrtopp-type		Komfyrtopp for innbygging
Antall kokesoner		3
Varmeteknologi		Induksjon
Diameter på runde kokesoner ( )	Venstre foranVenstre bakHøyre foran	21,0 cm14,5 cm28,0 cm
Energiforbruk per kokesone (EC electric cooking)	Venstre foranVenstre bakHøyre foran	179,3 Wh / kg183,2 Wh / kg178,9 Wh / kg
Energiforbruk for komfyrtopp (EC electric hob)		180,5 Wh / kg

EN 60350-2 - Elektriske husholdningsprodukter for matlaging – Del 2: Komfyrtopp – Metoder for måling av ytelse

Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

- Bruk kun mengden du trenger när du varmer opp vann.

• Legg alltid lokk på kokekaret, hvis det er mulig.
• Plasser kokekaret på kokesonen før du slår den på.
• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet 📊 sammen

med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
