MANUAL DE UTILIZADOR SEI5632D SMEG

Gebruik- saanwijzing

Manual de instruções

Manual de instrucciones

Kookplaat

Placa

Placa de cocción

ÍNDICE

Informações de segurança	20	Manutenção e limpeza	32
Instruções de segurança	22	Resolução de problemas	32
Descrição do produto	25	Instalação	35
Utilização diária	27	Dados técnicos	37
Sugestões e dicas	30	Eficiência energética	37

Sujeito a alterações sem aviso prévio.

⚠ INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de deficiência muito extensa e complexa devem ser mantidas afastadas ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, deve ser ativado.

- A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

Segurança geral

- AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.

- Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

- AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

- NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.

- ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

- AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de cozedura.

- Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

- Não utilize uma máquina de limpar a vapor para limpar o aparelho.

- Após a utilização, desligue a placa no respetivo comando e não confie apenas no detector de tacho.

- Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue-o da alimentação elétrica. Se o aparelho estiver ligado diretamente à alimentação elétrica numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em qualquer caso, contacte um Centro de Assistência Técnica Autorizado.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência

autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

- AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

INSTRUÇÕES DE SEGURANÇA

Instalação

AVISO! A instalação deste aparelho tem de ser efectuada por uma pessoa qualificada.

AVISO! Risco de ferimentos ou danos no aparelho.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.

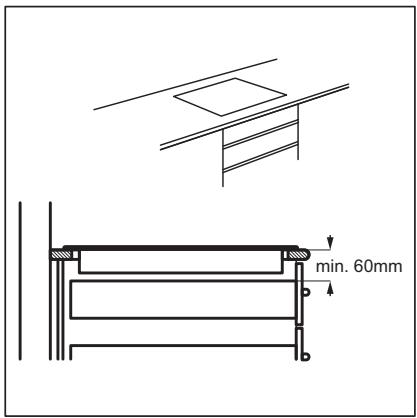

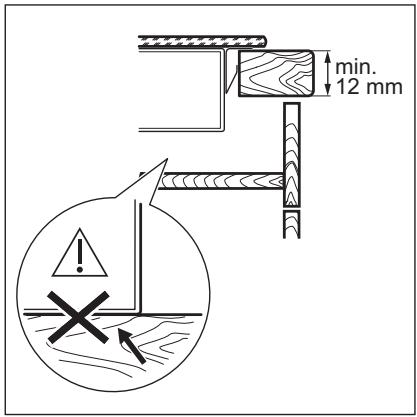

• Se o aparelho for instalado por cima de uma gaveta:

- Não guarde folhas de papel ou objectos pequenos que possam ser sugados, porque podem danificar

as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.

- Mantenha uma distância mínima de cerca de 2 cm entre a parte inferior do aparelho e os objectos que forem guardados na gaveta.

Ligação eléctrica

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.

• Certifique-se de que a protecção contra choque é instalada.

• Utilize a abraçadeira de fixação para libertar tensão do cabo.

• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

Utilização

AVISO! Risco de ferimentos, queimaduras e choque eléctrico.

• Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.
• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue a zona de aquecimento após cada utilização.
• Não confie apenas no detector de tachos.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho apresentar fendas, desligue-o imediatamente da corrente elétrica. Isso evitará choques elétricos.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância da zonas de indução quando o aparelho estiver a funcionar.
• Quando coloca alimentos em óleo quente, o óleo pode salpicar.

AVISO! Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.

- Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO! Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

Manutenção e limpeza

- Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Desligue o aparelho e deixe-o arrefecer antes de o limpar.
• Desligue o aparelho da tomada eléctrica antes de qualquer manutenção.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize quaisquer produtos abrasivos, esfregões, solventes ou objectos metálicos.

Assistência Técnica

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

Eliminação

AVISO! Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

Disposição da placa

1 Zona de aquecimento de indução
2 Painel de comandos

Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função	Comentário
1	➊	ON/OFF	Para activar e desactivar a placa.
2	○	Bloqueio de funções / Bloqueio de segurança para crianças	Para bloquear/desbloquear o painel de co-mandos.
3	PAUSE	Pause	Para activar e desactivar a função.
4	-	Indicador do grau de cozedura	Para indicar o grau de cozedura.
5	-	Indicadores do tempo-rizador das zonas de cozedura	Apresenta a zona de cozedura para a qual está definido um tempo.
6	-	Visor do temporizador	Para indicar o tempo em minutos.
7	TIMER	-	Para seleccionar a zona de cozedura.
8	+/-	-	Para aumentar ou diminuir o tempo.
9	+/-	-	Para seleccionar o grau de cozedura.
10	+	Função Power	Para activar a função.

Indicadores de nível de calor

Visor	Descrição
	A zona de aquecimento está desativada.
	A zona de aquecimento está ativada.O ponto significa uma mudança de meio nível de aquecimento.
	Pause está a funcionar.
	Accelerator está a funcionar.
	A função Power está ativa.
	Existe uma anomalia.
	Eco-Heat (Indicador de calor residual com 3 níveis): continuar a cozinhar/manter quente/calor residual.
	Bloqueio de funções /Bloqueio de segurança para crianças a funcionar.
	O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de aquecimento.
	Desactivação automática está a funcionar.

Eco-Heat (Indicador de calor residual com 3 níveis)

AVISO! ☐ / ☐ / ☐ O calor residual pode provocar queimaduras. O indicador mostra o nível de calor residual das zonas que estiver a utilizar. É possível que um indicador de uma zona de aquecimento adjacente a outra utilizada acenda mesmo que a sua zona não seja utilizada.

UTILIZAÇÃO DIÁRIA

AVISO! Consulte os capítulos relativos à segurança.

Activar e desactivar

Toque em ① durante 1 segundo para activar ou desactivar a placa.

Desactivação automática

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas.
• Quando, após a activação da placa, não é definido qualquer grau de cozedura.
• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desactiva-se. Retire o objecto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorrectos. O símbolo F acende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.

As zonas de aquecimento de indução criam o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor dos tachos.

- Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação □ acende-se e a placa desactiva-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva:

Grau de cozedura	A placa desactiva-se após
ω, 1 - 2	6 horas
3 - 4	5 horas
5	4 horas
6 - 9	1,5 horas

Grau de cozedura

Toque em + para aumentar o grau de cozedura. Toque em — para diminuir o grau de cozedura. Toque em + e — simultaneamente para desactivar a zona de cozedura.

Accelerator

Ative esta função para obter o nível de calor necessário em menos tempo. Quando esta função está ativa, a zona funciona com a regulação mais elevada e depois continua a cozedura no nível de calor desejado.

Para ativar a função, é necessário que a zona de aquecimento esteja fria.

Para ativar a função para uma zona de aquecimento: toque em + (P acende). Toque imediatamente em + (R acende). Toque imediatamente em — até que o nível de calor correto acenda. Após 3 segundos, R acende.

Para desativar a função: toque em —.

Função Power

Esta função disponibiliza mais potência para as zonas de aquecimento de indução. A função pode ser ativada para uma zona de aquecimento de indução apenas por um curto período de tempo. Após esse tempo, a zona de aquecimento de indução muda automaticamente para o nível de calor mais elevado.

Consulte o capítulo "Dados técnicos".

Para ativar a função para uma zona de aquecimento: toque em ⋆. Ⓟ acende.

Para desativar a função: toque em • ou —.

Temporizador

Temporizador da contagem decrescente

Pode utilizar esta função para definir o tempo de funcionamento da zona de aquecimento apenas para uma sessão de cozedura.

Comece por selecionar o nível de calor para a zona de aquecimento e selecione depois a função.

Para selecionar a zona de aquecimento: toque em TIMER várias vezes até que o indicador da zona de aquecimento pretendida se acenda.

Para ativar a função ou alterar o tempo:
toque no + ou no — do temporizador

para definir o tempo (00 - 99 minutos). Quando o indicador da zona de aquecimento começar a piscar lentamente, a contagem decrescente começa.

Para ver o tempo restante: selecione a zona de aquecimento com TIMER. O indicador da zona de aquecimento começa a piscar rapidamente. O visor mostra o tempo restante.

Para desativar a função: selecione a zona de aquecimento com TIMER e toque em —. O tempo restante decresce até 00. O indicador da zona de aquecimento apaga-se.

Quando o tempo termina, é emitido um som e a indicação 00 fica intermitente. A zona de aquecimento é desativada.

Para desligar o som: toque em TIMER.

Conta-Minutos

Pode utilizar esta função como Lembrete de minutos quando a placa está ativa e as zonas de aquecimento estão inativas. O visor apresenta ☐ na área do nível de calor.

Para ativar a função: toque em TIMER. Toque em + ou — do temporizador para selecionar o tempo. Quando o tempo terminar, é emitido um som e aparece a indicação 00 intermitente.

Para desligar o som: toque em TIMER.

Para desativar a função: toque em

TIMER e depois em —. O tempo restante diminui até 00.

Esta função não afeta o funcionamento das zonas de aquecimento.

Pause

Esta função ativa todas as zonas de aquecimento com o nível de calor mais baixo.

Quando a função estiver a funcionar, todos os restantes símbolos dos painéis de comandos estão bloqueados.

A função não desativa as funções de temporizador.

Toque em PAUSE para ativar a função.

☐ acende-se.O nível de calor é reduzido para 1.

Para desativar a função, toque em PAUSE. O nível de calor volta ao valor anterior.

Bloqueio de funções

É possível bloquear o painel de comandos com zonas de cozedura a funcionar. Isto impede uma alteração acidental do grau de cozedura.

Comece por definir o grau de cozedura.

Para activar a função: toque em —o. acende durante 4 segundos.O temporizador permanece activo.

Para desactivar a função: toque em -0. O visor apresenta o grau de cozedura anterior.

Quando desactivar a placa, também desactivará esta função.

Bloqueio de segurança para crianças

Esta função evita o accionamento acidental da placa.

Para activar a função: active a placa com ①. Não defina o grau de cozedura. Toque em ▶ durante 4 segundos. acende. Desactive a placa com ①.

Para desactivar a função: active a placa com ①. Não defina o grau de cozedura. Toque em —o durante 4 segundos. ② acende. Desactive a placa com ①.

Para contornar a função por apenas um período de cozedura: active a placa com ①. acende. Toque em —o durante 4 segundos. Defina o grau de cozedura

em menos de 10 segundos. Pode utilizar a placa. Quando desactivar a placa com ①, a função fica novamente activa.

Limitação de potência

Originalmente, a placa está configurada para o nível de potência mais elevado.

Para diminuir ou aumentar o nível de potência:

1. Desative a placa.
2. Toque em ① durante 3 segundos. O visor acende-se e apaga-se.
3. Toque em —o durante 3 segundos.P 72 acende-se.
4. Toque em — / + do temporizador para definir o nível de potência.

Níveis de potência

Consulte o capítulo "Dados técnicos".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
- P 30 — 3000 W
• P 35 — 3500 W
- P 40 — 4000 W
• P 45 — 4500 W
- P 50 — 5000 W
- P 60 — 6000 W

CUIDADO! Certifique-se de que a potência selecionada é adequada para o quadro elétrico da sua casa.

Eco-Logic

• As zonas de aquecimento estão agrupadas de acordo com a posição e o número das fases que alimentam a placa. Consulte a ilustração.
• O limite máximo de carga elétrica de cada fase é 3600 W.
• A função divide a potência entre as zonas de aquecimento que estão ligadas à mesma fase.

• A função é ativada quando a carga elétrica total das zonas de aquecimento que estão ligadas à mesma fase excede os 3600 W.

• A função diminui a potência das restantes zonas de aquecimento que estão ligadas à mesma fase.

• O último nível de calor selecionado tem prioridade. Consequentemente, o nível de calor das outras zonas pode ser reduzido automaticamente. O nível de calor que estava selecionado e o novo nível de calor ajustado pela função alternam no visor durante 60 segundos.

Quando regular a função Limitação de potência para 6,0 kW ou menos, a potência da placa é dividida entre todas as zonas de aquecimento.

Quando regular a função Limitação de potência para mais de 6,0 kW, a potência da placa é dividida entre as duas zonas de aquecimento de um par.

SUGESTÕES E DICAS

AVISO! Consulte os capítulos relativos à segurança.

Tachos e panelas

Nas zonas de aquecimento de indução, o calor é gerado muito rapidamente nos tachos por um campo eletromagnético forte.

Utilize as zonas de aquecimento de indução com tachos adequados.

Material do tacho

- correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (assinalado como adequado pelo fabricante).

- incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de aquecimento regulada para o nível de calor mais elevado.
• a base do tacho atrai um íman.

A base do tacho ou panela deve ser o mais espessa e plana possível. Certifique-se de que as bases dos tachos estão bem limpas e secas antes de colocar os tachos na placa.

Dimensões dos tachos

As zonas de aquecimento de indução adaptam-se automaticamente à dimensão da base do tacho.

A eficiência da zona de aquecimento está relacionada com o diâmetro do tacho. Um tacho que tenha diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de aquecimento.

Consulte "Dados técnicos".

Ruídos durante o funcionamento

Se ouvir:

• estalidos: o tacho é feito de diferentes materiais (construção multicamadas).
• assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).

• zumbido: está a utilizar um nível elevado de potência.

• cliques: sons de comutações eléctricas.

• sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não são indicadores de uma avaria na placa.

Exemplos de modos de cozinhar

A relação entre o nível de calor e o consumo de potência de uma zona não é linear. Quando o nível de calor aumenta, o aumento do consumo de potência não é diretamente proporcional. Isto significa que uma zona de aquecimento no nível de calor médio consome menos de metade da sua potência máxima.

Os dados da tabela servem apenas como referência.

Nível de calor	Utilize para:	Tempo (min.)	Sugestões
- 1	Manter os alimentos cozinha-dos quentes.	con-forme ne-cessá-rio	Coloque uma tampa no tacho.
1 - 2.	Molho holandês, derreter: manteiga, chocolate, gelatina.	5 - 25	Misture regularmente.
1 - 2.	Solidificar: omeletas ofas, ovos cozidos.	10 - 40	Cozer com a tampa.
2. - 3.	Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.	25 - 50	Adicione, no mínimo, duas partes de líquido para uma parte de arroz e mexa os pratos à base de leite a meio do tempo de cozedura.
3. - 4.	Cozer legumes, peixe e carne a vapor.	20 - 45	Adicione duas colheres de so-pa de líquido.
4. - 5.	Cozer batatas a vapor.	20 - 60	Utilize, no máximo, 1/4 I de água para 750 g de batatas.
4. - 5.	Cozer grandes quantidades de alimentos, guisados e sopas.	60 - 150	Até 3 l de líquido mais os ingredientes.
5. - 7	Fritura ligeira: escalopes, cor-don bleu de vitela, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, sonhos.	con-forme ne-cessá-rio	Vire a meio do tempo.
7 - 8	Fritura intensa, batatas fritas, bifes do lombo, costeletas.	5 - 15	Vire a meio do tempo.
9	Ferver água, cozer massa, estufar carne (goulash, jardineira), batatas bem fritas.
+	Ferver grandes quantidades de água. A função Power é ativada.

MANUTENÇÃO E LIMPEZA

AVISO! Consulte os capítulos relativos à segurança.

Informações gerais

• Limpe a placa após cada utilização.
• Utilize apenas tachos que tenham a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para limpar o vidro.

Limpeza da placa

- Remover imediatamente: plástico derretido, película de plástico, açúcar e

alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para placas sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remover a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

RESOLUÇÃO DE PROBLEMAS

AVISO! Consulte os capítulos relativos à segurança.

O que fazer se...

Problema	Causa possível	Solução
Não consegue ativar ou utilizar a placa.	A placa não está ligada à corrente elétrica ou não está ligada corretamente.	Verifique se a placa está ligada corretamente à alimentação elétrica. Consulte o diagrama de ligações.
	O disjuntor está desligado.	Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado.
	Não definiu o nível de calor em menos de 10 segundos.	Ative novamente a placa e defina o nível de calor em menos de 10 segundos.
	Tocou em 2 ou mais campos do sensor em simultâneo.	Toque em apenas um campo do sensor.
	A função Pause está ativa.	Consulte “Utilização diária”.
	Manchas de gordura ou água no painel de comandos.	Limpe o painel de comandos.
É emitido um sinal sonoro e a placa desativa-se.A placa emite um sinal sonoro quando é desativada.	Colocou algum objeto sobre um ou mais campos do sensor.	Retire o objeto dos campos do sensor.
A placa desativa-se.	Colocou algum objeto sobre o campo do sensor ➀.	Retire o objeto do campo do sensor.
O indicador de calor residual não acende.	A zona não está quente porque funcionou durante pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado tempo suficiente para estar quente, contacte um Centro de Assistência Técnica Autorizado.
Accelerator não funciona.	A zona está quente.	Deixe a zona arrefecer o suficiente.
	Está selecionado o nível de calor mais elevado.	O nível de calor mais elevado tem a mesma potência que a função.
O nível de calor alterna entre dois níveis.	Gestão de energia está a funcionar.	Consulte “Utilização diária”.
Os campos do sensor ficam quentes.	O tacho é demasiado grande ou foi colocado demasiado perto dos comandos.	Coloque o tacho numa das zonas de aquecimento de trás, se possível.
- acende.	Desactivação automática está a funcionar.	Desative a placa e altive-a novamente.
L acende.	Bloqueio de segurança para crianças ou Bloqueio de funções está a funcionar.	Consulte “Utilização diária”.
F acende.	Não existe qualquer tacho na zona.	Coloque um tacho na zona.
	O tacho não é adequado.	Utilize um tacho adequado. Consulte “Sugestões e dicas”.
	O diâmetro da base do tacho é demasiado pequeno para a zona.	Utilize um tacho com as dimensões corretas. Consulte “Dados técnicos”.
Aparece E e um número.	A placa apresenta um erro.	Desative a placa e ative-a novamente após 30 segundos. Se E voltar a aparecer, desligue a placa da alimentação elétrica. Após 30 segundos, ative novamente a placa. Se o problema persistir, contacte um Centro de Assistência Técnica Autorizado.
Ouve-se um sinal sonoro constante.	A ligação elétrica não está correta.	Desligue a placa da alimentação elétrica. Solicite a um eletricista qualificado que verifique a instalação.

Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

AVISO! Consulte os capítulos relativos à segurança.

Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Número de série ....

Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Se o cabo de alimentação ficar danificado, substitua-o apenas pelo cabo de substituição recomendado. Contacte um Centro de Assistência Técnica Autorizado.

AVISO! Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.

CUIDADO! Não perfure nem solde as extremidades dos condutores. Isso é proibido!

CUIDADO! Não ligue os condutores sem a manga de terminal.

Ligação com duas fases

1. Remova a manga de terminal da extremidade do condutor preto e do condutor castanho.
2. Remova o isolamento da extremidade do condutor preto e do condutor castanho.
3. Aplique uma nova manga de terminal de 1,5 mm ² em cada extremidade de condutor. (É necessária uma ferramenta especial.)

Secção do cabo

Ligação monofásica - 230 V~		Ligação com duas fases - 400 V 2 ~ N
	Verde - Amarelo	Verde - Amarelo
N	Azul e Azul	Azul e Azul	N
L	Preto e Castanho	Preto	L1
		Castanho	L2

Montagem

Se o aparelho for instalado por cima de uma gaveta, a ventilação da placa durante o funcionamento pode aquecer os produtos que estiverem guardados na gaveta. Pode instalar um painel de separação, mas não é obrigatório.

Placa de características

Modelo SEI5632D

Tipo 61 B3A 02 AD

Indução 7.2 kW

N.º de série ....

SMEG

PNC 949 492 321 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Fabricado(a) na Roménia

7.2 kW

Especificações das zonas de aquecimento

Zona de aque-cimento	Potência no-minal (nível de calor máximo) [W]	Função Power [W]	Duração máxima da função Power [min]	Diâmetro do tacho [mm]
Dianteira es-querda	2300	3700	10	180 - 210
Traseira es-querda	1400	2500	4	125 - 145
Dianteira direi-ta	1800	2800	10	145 - 245
	3500	3700	5	245 - 280

A potência das zonas de aquecimento pode ser ligeiramente diferente da indicada na tabela. Varia consoante o material e as dimensões do tacho.

Para otimizar a cozedura, utilize um tacho com diâmetro não superior ao indicado na tabela.

EFICIÊNCIA ENERGÉTICA

Informação do produto de acordo com a diretiva EU 66/2014

Identificação do modelo		SEI5632D
Tipo de placa		Placa encastrada
Número de zonas de aque-cimento		3
Tecnologia de aquecimen-to		Indução
Diâmetro das zonas de aquecimento circulares (∅)	Dianteira esquerda	21,0 cm
	Traseira esquerda	14,5 cm
	Dianteira direita	28,0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dianteira esquerda	179,3 Wh/kg
	Traseira esquerda	183,2 Wh/kg
	Dianteira direita	178,9 Wh/kg
Consumo de energia da placa (EC electric hob)		180,5 Wh/kg

EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

- Quando aquecer água, utilize apenas a quantidade necessária.

• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a activar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo 📊. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
