Produkttyp	Köksfläkt
Märke	AEG
Modell	X79263MD1
Mått (H x B x D)	600 x 900 x 500 mm
Nettovikt	15 kg
Elanslutning	220-240 V, 50 Hz
Luftutloppets diameter	150 mm
Maximal ljudnivå	68 dB(A)
Energiklass	A+
Maximalt luftflöde	620 m³/h
Antal hastigheter	3 hastigheter + intensiv
Belysning	LED, 2 x 3 W
Kontroller	Touchkontroller
Filtertyp	Aluminiumfettfilter och aktivt kolfilter
Underhåll av fettfilter	Diskmaskinssäkra
Underhåll av kolfilter	Byt ut var 3-6 månad
Automatisk avstängning	Ja
Motorskydd	Ja, termiskt
Material	Borstat rostfritt stål
Installation	Inbyggbar eller skorstensmodell
Certifieringar	CE, NF

Vanliga frågor - X79263MD1 AEG

Hur installerar jag köksfläkten AEG X79263MD1?

Installationen ska utföras av en fackman. Följ säkerhetsavstånden: minst 65 cm ovanför en elektrisk spis, 75 cm för gasspis. Fäst stadigt på väggen med medföljande pluggar.

Hur rengör jag fettfiltren?

Aluminiumfettfiltren kan diskas i diskmaskin vid 65°C eller för hand med varmt såpvatten. Låt torka innan de sätts tillbaka.

När ska kolfiltret bytas?

Kolfiltret går inte att tvätta och måste bytas var 3-6 månad beroende på användningsintensitet. En mättnadsindikator kan tändas.

Vad gör jag om fläkten inte tänds?

Kontrollera elanslutningen, säkringen eller jordfelsbrytaren. Om LED-belysningen inte fungerar, kontakta kundtjänst för att byta modul.

Fläkten låter, är det normalt?

Ljudnivån varierar med hastigheten: från 52 dB på hastighet 1 till 68 dB på intensiv. Onormalt ljud kan bero på ett felaktigt placerat filter eller ett föremål som blockerar turbinen.

Hur aktiverar jag intensivfunktionen?

Tryck på intensivknappen i 2 sekunder. Den fungerar i 10 minuter och återgår sedan automatiskt till föregående hastighet.

Kan jag använda fläkten i recirkulationsläge utan yttre avluftning?

Ja, fläkten kan användas i recirkulationsläge med ett aktivt kolfilter (medföljer ej). Luftutloppet ska riktas mot rummet.

Hur byter jag LED-lampan?

LED-lamporna är integrerade och kan inte bytas individuellt. Vid fel, kontakta en AEG-auktoriserad tekniker för att byta modul.

Var köper jag reservdelar?

Reservdelar (filter, fjärrkontroll etc.) finns på AEG:s webbplats eller hos auktoriserade återförsäljare. Använd referensen X79263MD1.

Levereras fläkten med en stickpropp?

Ja, fläkten levereras med en elkabel och en Schuko-kontakt. Se till att vägguttaget är tillgängligt efter installation.

BRUKSANVISNING X79263MD1 AEG

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.aeg.com

Registrera din produkt för bättre service: www.aeg.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.aeg.com/shop

MILJÖSKYDD

Återvinn material med symbolen ⚡ Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen — med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1. SÄKERHETSFÖRESKRIFTER

SKRIFTER

! Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠️ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

2. ANVÄNDNING

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats. Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfilterna).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

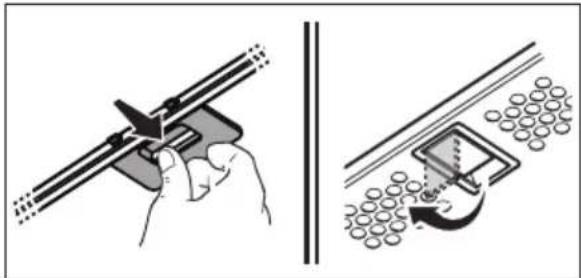

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen). Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

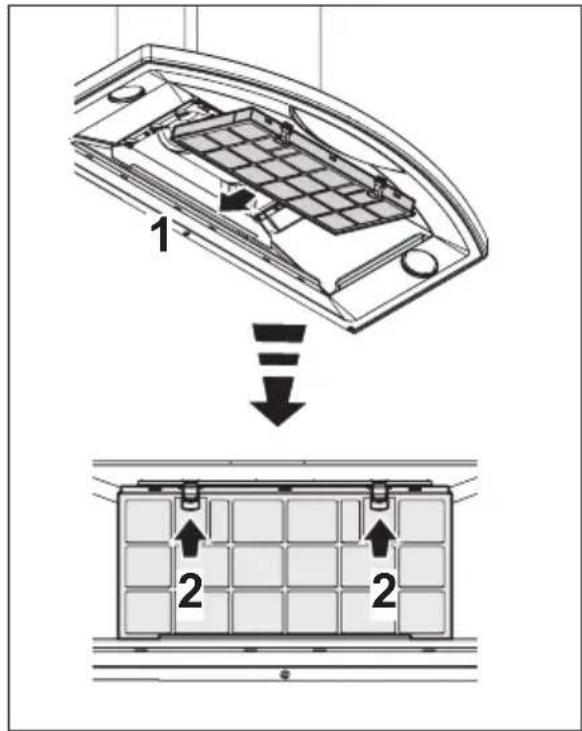

4.3 Type 60/80 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

5. KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Manövertangenterna på apparatens front:

A. OFF-tangent (släckt tangent) - ON (tänd tangent)

Tryck en eller flera gånger för att erhålla önskad funktion:

ON (tänd tangent): fläkten väljer senaste inställda hastighet.

OFF (släckt tangent): samtliga funktioner är avaktiverade med undantag för belysningen.

B. Tangent för val av hastighet (utsugningseffekt)

Tryck på denna tangent en eller flera gånger för att välja lämplig utsugningshastighet (effekt) (1 - 2 - 3).

C. Display: visualiserar den valda utsugningseffekten (1-2-3), signalerar filtrens mättning (F).

D. Tangent för start av intensivhastighet.

Efter starten fungerar intensivhastigheten i cirka 5 minuter varefter fläkten återgår till den tidigare valda hastigheten (från 1 till 3) eller stängs av om ingen hastighet var inställd. I det fall man önskar avbryta intensivhastigheten innan 5 minuter förflutit trycker man på tangenten A eller tangenten B.

E. ON/OFF-tangent för belysning

I det fall fläkten eller manövertangenterna inte fungerar rekommenderar vi att bryta strömtillförseln under minst 5 sekunder och därefter slå på fläkten igen. Vänta i 15 sekunder för att kontrollera att fläkten fungerar korrekt.

Kontrollanordning för fettfilter och kolfilter

Fläkten är utrustad med en anordning som signalerar när filtret kräver underhåll. I det fall fläkten skall användas med kolfiltret skall den särskilda mättnadsindikatorn aktiveras enligt följande:

Fläkten skall vara inställd på "OFF". Tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka, efter 1 sekund börjar även lysdioden för hastighet 2 blinka och systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

För att eliminera fettfiltrets signal, tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka (fettfiltret) tillsammans med lysdioden för hastighet 2, efter 1 sekund blinkar endast lysdioden för hastighet 1, systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

Lysdiod (1) signalerar fetttiltrets mättning

När lysdioden för hastighet 1 blinkar indikerar detta att operatören måste utföra en rengöring av fettfiltren.

Läs noga instruktionerna beträffande underhåll av fettfiltren och hur dessa rengörs.

Lysdiod (2) signalerar de aktiva kolfiltrets mättning

När lysdioden för hastighet 2 blinkar indikerar detta att operatören måste utföra en rengöring eller ett byte av kolfiltret. Läs noga instruktionerna beträffande rengöring och byte av kolfiltret.

Återställning av signalen för mättning Efter att underhållet av filtren slutförs skall tangenten A hållas nedtryckt under 3 sekunder till lysdioden 1 eller 2 upphör att blinka.

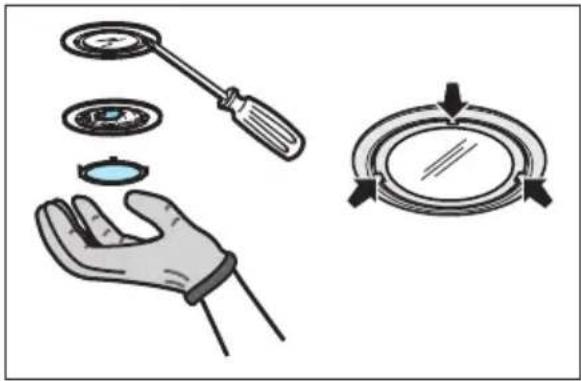

6. BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

Kommandoknapparna på framsidan av apparaten:

A. OFF-knapp (avknapp) - ON (påknapp)

Tryck en eller flera gånger för önskad funktion:
