X79263MD1 - Okap AEG - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	AEG
Model	X79263MD1
Wymiary (W x S x G)	600 x 900 x 500 mm
Masa netto	15 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Średnica wylotu powietrza	150 mm
Maksymalny poziom hałasu	68 dB(A)
Klasa energetyczna	A+
Maksymalny przepływ powietrza	620 m³/h
Liczba prędkości	3 prędkości + intensywny
Oświetlenie	LED, 2 x 3 W
Sterowanie	Dotykowe
Typ filtra	Filtr tłuszczowy aluminiowy + filtr węglowy
Konserwacja filtrów tłuszczowych	Zmywalne w zmywarce
Konserwacja filtrów węglowych	Wymieniać co 3-6 miesięcy
Funkcja automatycznego wyłączania	Tak
Ochrona silnika	Tak, termiczna
Materiał	Stal nierdzewna szczotkowana
Instalacja	Do zabudowy lub kominowa
Certyfikaty	CE, NF

Często zadawane pytania - X79263MD1 AEG

Jak zainstalować okap AEG X79263MD1?

Instalacja powinna być przeprowadzona przez profesjonalistę. Zachowaj odległości bezpieczeństwa: minimum 65 cm nad kuchenką elektryczną, 75 cm nad gazową. Przymocuj solidnie do ściany za pomocą dostarczonych kołków.

Jak czyścić filtry tłuszczowe?

Aluminiowe filtry tłuszczowe myjemy w zmywarce w temperaturze 65°C lub ręcznie w ciepłej wodzie z mydłem. Przed ponownym założeniem pozostaw do wyschnięcia.

Kiedy wymienić filtr węglowy?

Filtra węglowego nie myje się i należy go wymieniać co 3 do 6 miesięcy w zależności od intensywności użytkowania. Może zapalić się wskaźnik nasycenia.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie, bezpiecznik lub wyłącznik automatyczny. Jeśli oświetlenie LED nie działa, skontaktuj się z serwisem w celu wymiany modułu.

Okap hałasuje, czy to normalne?

Poziom hałasu zmienia się w zależności od prędkości: od 52 dB na prędkości 1 do 68 dB na prędkości intensywnej. Nietypowy hałas może pochodzić z nieprawidłowo zamontowanego filtra lub przedmiotu blokującego turbinę.

Jak włączyć funkcję intensywną?

Naciśnij przycisk intensywny przez 2 sekundy. Działa przez 10 minut, a następnie automatycznie wraca do poprzedniej prędkości.

Czy mogę używać okapu w trybie recyrkulacji bez odprowadzania na zewnątrz?

Tak, okap może pracować w trybie recyrkulacji z filtrem węglowym (nie dołączonym). Wylot powietrza należy skierować do pomieszczenia.

Jak wymienić żarówkę LED?

Diody LED są zintegrowane i nie można ich wymieniać pojedynczo. W przypadku awarii skontaktuj się z autoryzowanym technikiem AEG w celu wymiany modułu.

Gdzie kupić części zamienne?

Części zamienne (filtry, pilot itp.) są dostępne na stronie AEG lub u autoryzowanych sprzedawców. Użyj numeru referencyjnego X79263MD1.

Czy okap jest dostarczany z wtyczką?

Tak, okap jest dostarczany z przewodem zasilającym i wtyczką Schuko. Upewnij się, że gniazdo ścienne jest dostępne po instalacji.

INSTRUKCJA OBSŁUGI X79263MD1 AEG

Dziękujemy za wybór tego produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażyliśmy w innowacyjne technologie, które ułatwiają życie — nie wszystkie te funkcje można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut i przeczytanie tej dokumentacji w celu zapewnienia najlepszego wykorzystania urządzenia.

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.aeg.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.aeg.com/productregistration

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.aeg.com/shop

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem 📊 należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem 📊 razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem, należy przygotować poniższe dane.

Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa.

Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego.

Może ulec zmianie bez powiadomienia.

1. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

! Uwaga! Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego.

Ostrzeżenie! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem. Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów! Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację. Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

⚠ Uwaga! Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do gotowania. W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne. Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem. Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie, a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

2. UŻYTKOWANIE

Okap służy do wchłaniania oparów pochodzących z gotowania. W załączonej instrukcji instalacyjnej zostało zaznaczone, którą wersję można używać dla posiadanego przez Was modelu; wersję wchłaniającą z wydalaniem zewnętrznym

lub wersję filtrującą o recyrkulacji wewnętrznej.

3. INSTALACJA OKAPU

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

⚠ Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej. Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

4. KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych. NIE

STOSOWAĆ ALKOHOLU!

Uwaga! Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

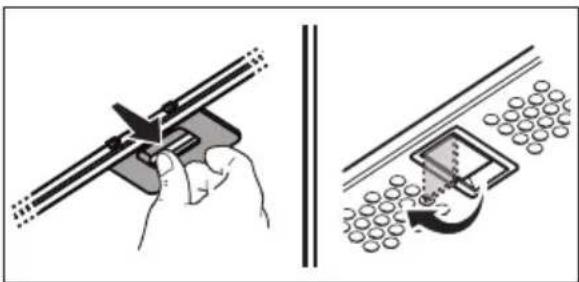

4.1 Filtr przeciwtłuszczowy

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nieżrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy.

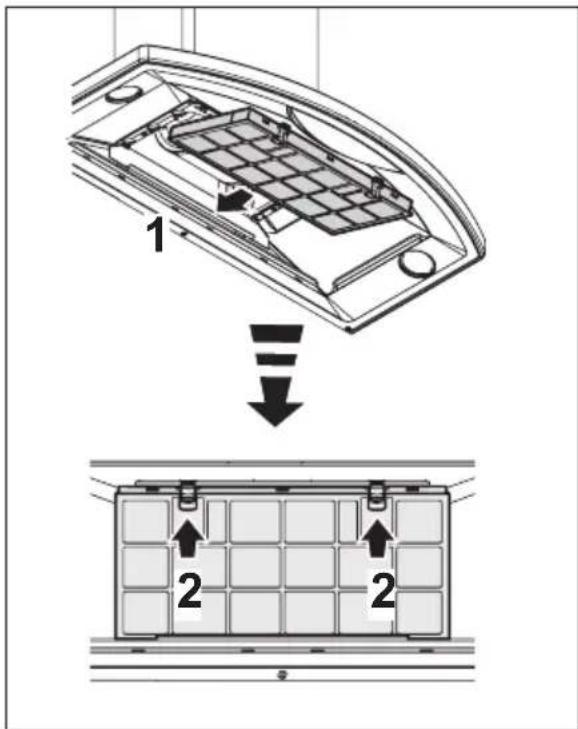

4.2 Filtr na węgiel (tylko dla wersji filtrującej)

Type 150 LONG LIFE - Filtr węglowy nadający się do mycia

Filtr węglowy może być myty co dwa miesiące w gorącej wodzie z odpowiednimi detergentami lub w zmywarce w temperaturze 65°C (w wypadku mycia w zmywarce zastosować cykl pełny bez naczyń w zmywarce).

Nadmiar wody należy ostrożnie usunąć, tak aby nie uszkodzić filtra, potem wyjąć wkład znajdujący się wewnątrz osłony plastikowej i włożyć go do piekarnika na dziesięć minut w temperaturze 100°C, aby wysuszyć go całkowicie.

Wkład należy wymieniać co trzy lata lub za każdym razem, gdy materiał jest uszkodzony.

4.3 Type 60/80 - Filtr węglowy NIE nadający się do mycia.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

5. STEROWANIE

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania. Przyciski sterowania znajdują się na przednim panelu urządzenia:

A. Przycisk OFF (przycisk wyłączony) – ON (przycisk włączony) Nacisnąć raz lub kilka razy, aby uzyskać właściwą funkcję:

ON (przycisk włączony): okap nastawia ostatnio wybraną prędkość.

OFF (przycisk wyłączony): wszystkie funkcje nieaktywne, z wyjątkiem oświetlenia.

B. Przycisk wyboru prędkości (mocy zasysania) Nacisnąć ten przycisk raz lub kilka razy, aby wybrać najbardziej odpowiednią prędkość (moc) zasysania (1-2-3).

C. Wyświetlacz: pokazuje wybraną moc zasysania (1-2-3), sygnalizuje nasycenie filtrów (F).

D. Przycisk włączający prędkość intensywną. Po naciśnięciu tego przycisku okap będzie pracował z prędkością intensywną przez około 5 minut, po czym powróci do uprzednio wybranej prędkości (od 1 do 3) lub wręcz wyłączy się, jeśli nie wybrano wcześniej żadnej prędkości. Aby wyjść z trybu intensywnego przed upływem 5 minut, nacisnąć przycisk A lub przycisk B.

E. Przycisk ON/OFF oświetlenia W przypadku gdy okap lub komendy nie działają, zaleca się przerwanie zasilania na co najmniej 5 sekund i ponowne włączenie.

Następnie należy odczekać 15 sekund i sprawdzić, czy okap działa prawidłowo.

Urządzenie do kontroli filtra tłuszczowego i filtra z aktywnym węglem.

Okap jest wyposażony w urządzenie wskazujące, kiedy należy dokonać czynności konserwacyjnych.

Jeśli używa się okapu z filtrem węglowym należy aktywować odnośny wskaźnik nasycenia zgodnie z następującymi wskazaniami:

Okap musi być ustawiony w pozycji "OFF". Wcisnąć jednocześnie przyciski B i D przez trzy sekundy, LED F zapala się i zaczyna świecić się LED szybkości 1, po upływie 1 sekundy zaczyna świecić się również LED szybkości 2 a system emituje sygnał akustyczny (-Beep-) wskazujący wykonanie ustawienia.

Aby usunąć sygnalizację filtra węglowego wcisnąć jednocześnie przyciski B i D przez trzy sekundy, LED F zapala się i zaczyna świecić się LED szybkości 1 (filtr tłuszczowy) oraz LED szybkości 2, po upływie 1 sekundy będzie świecić się tylko LED szybkości 1, system emituje sygnał akustyczny (-Beep-) wskazujący wykonanie ustawienia.

LED (1) sygnalizacji nasycenia filtra tłuszczowego.

Świecenie się LED szybkości 1 ostrzega operatora, że filtry tłuszczowe muszą być umyte. Należy zapoznać się z instrukcjami dotyczącymi konserwacji filtrów tłuszczowych odnośnie ich czyszczenia.

LED (2) sygnalizacji nasycenia filtra z aktywnym węglem.

Świecenie się LED szybkości 2 ostrzega operatora, że filtr węglowy musi być umyty lub wymieniony.

Należy zapoznać się z instrukcjami dotyczącymi mycia lub wymiany filtra węglowego.

Resetowanie wskaźnika nasycenia.

Po wykonaniu konserwacji filtrów, wcisnąć klawisz A przez 3 sekundy aż do chwili, kiedy LED 1 lub 2 zaprzestaną świecić się.

6. OŚWIETLENIE

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.
