Produkttyp	Dunstabzugshaube
Marke	AEG
Modell	X79263MD1
Abmessungen (H x B x T)	600 x 900 x 500 mm
Nettogewicht	15 kg
Stromversorgung	220-240 V, 50 Hz
Luftauslassdurchmesser	150 mm
Max. Geräuschpegel	68 dB(A)
Energieeffizienzklasse	A+
Max. Luftstrom	620 m³/h
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Beleuchtung	LED, 2 x 3 W
Bedienelemente	Touchbedienung
Filtertyp	Aluminium-Fettfilter + Aktivkohlefilter
Wartung der Fettfilter	Spülmaschinengeeignet
Wartung der Kohlefilter	Alle 3-6 Monate austauschen
Automatische Abschaltfunktion	Ja
Motorschutz	Ja, thermisch
Material	Gebürsteter Edelstahl
Installation	Einbau oder Kamin
Zertifikate	CE, NF

Häufig gestellte Fragen - X79263MD1 AEG

Wie installiere ich die Dunstabzugshaube AEG X79263MD1?

Die Installation sollte von einem Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände: mindestens 65 cm über einem Elektroherd, 75 cm über einem Gasherd. Befestigen Sie das Gerät fest an der Wand mit den mitgelieferten Dübeln.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter können in der Spülmaschine bei 65°C oder von Hand mit warmem Seifenwasser gereinigt werden. Vor dem Wiedereinsetzen trocknen lassen.

Wann muss der Kohlefilter ausgetauscht werden?

Der Kohlefilter kann nicht gewaschen werden und muss je nach Nutzungsintensität alle 3 bis 6 Monate ausgetauscht werden. Eine Sättigungsanzeige kann aufleuchten.

Was tun, wenn die Dunstabzugshaube nicht einschaltet?

Überprüfen Sie die Stromversorgung, die Sicherung oder den Schutzschalter. Falls die LED-Beleuchtung nicht funktioniert, kontaktieren Sie den Kundendienst, um das Modul auszutauschen.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Der Geräuschpegel variiert je nach Geschwindigkeit: von 52 dB auf Stufe 1 bis 68 dB auf Intensivstufe. Ein ungewöhnliches Geräusch kann von einem falsch eingesetzten Filter oder einem die Turbine blockierenden Gegenstand herrühren.

Wie aktiviere ich die Intensivfunktion?

Drücken Sie die Intensivtaste 2 Sekunden lang. Sie läuft 10 Minuten lang und kehrt dann automatisch zur vorherigen Geschwindigkeit zurück.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenabzug verwenden?

Ja, die Haube kann mit einem Aktivkohlefilter (nicht im Lieferumfang enthalten) im Umluftmodus betrieben werden. Der Luftauslass muss in den Raum gerichtet werden.

Wie wechsle ich die LED-Lampe?

Die LEDs sind integriert und können nicht einzeln ausgetauscht werden. Bei einem Defekt wenden Sie sich an einen autorisierten AEG-Techniker, um das Modul auszutauschen.

Wo kann ich Ersatzteile kaufen?

Ersatzteile (Filter, Fernbedienung usw.) sind auf der AEG-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Referenz X79263MD1.

Wird die Dunstabzugshaube mit einem Stecker geliefert?

Ja, die Haube wird mit einem Netzkabel und einem Schuko-Stecker geliefert. Stellen Sie sicher, dass die Wandsteckdose nach der Installation zugänglich ist.

BEDIENUNGSANLEITUNG X79263MD1 AEG

DE GEBRAUCHSANLEITUNG 7

FR MANUEL D'UTILISATION 12

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen

Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol : Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol – nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Informationen und Empfehlungen.

Informationen zum Umweltschutz.

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Vorsicht! Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen. Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind,

- oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine ausreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (0,04 mbar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

⚠ Vorsicht! Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

2. BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe. In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie Ihre Haube als

Abluft- oder Umluftversion betreiben.

3. BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden. Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

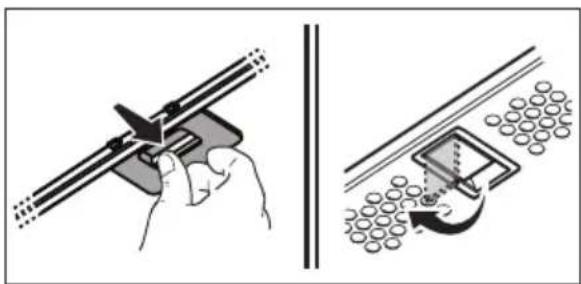

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.2 Aktivkohlefilter - Type 150 LONG

LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

4.3 Type 60/80 - Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Auf der Vorderseite des Gerätes befinden sich die Schalter:

A. Taste OFF (Taste ausgeschaltet) - ON (Taste eingeschaltet)

Ein- oder mehrmals drücken, um die gewünschte Funktion zu erhalten:

ON (Taste eingeschaltet): die Haube stellt die zuletzt ausgewählte Geschwindigkeitsstufe ein.

OFF (Taste ausgeschaltet): sämtliche Funktionen gesperrt außer der Beleuchtung.

B. Auswahltaste für Gebläsestufe (Saugleistung)

Diese Taste ein- oder mehrmals drücken, um die angemessene Gebläsestufe (Saugleistung) (1 - 2 - 3) anzuwählen.

C. Display: zeigt die ausgewählte Saugleistung an (1-2-3), meldet die Sättigung der Filter (F).

D. Einschalter Intensivstufe: Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muss Knopf A, B oder D gedrückt werden.

E. Ausschalter/Einschalter Beleuchtung.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Die Abzugshaube ist mit einer Vorrichtung versehen, die meldet, dass die Haube gewartet werden muss.

Bei einer Abzugshaube mit

Aktivkohlefilter muss die dazu geeignete Sättigungsanzeige wie folgt aktiviert werden:

Die Haube muss auf „AUS“ eingestellt sein.

Gleichzeitig drei Sekunden lang die

Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1.

Die Geschwindigkeitsstufe beginnt zu blinken. Nach 1 Sekunde blinkt auch die LED der 2. Stufe und das System gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen.

Um die Kohlefilter-Meldung zu entfernen, gleichzeitig drei Sekunden lang die Tasten B und D drücken. Die LED F schaltet sich ein und die LED der 1. Stufe (Fettfilter) beginnt zu blinken sowie die LED der 2.

Stufe. Nach 1 Sekunde blinkt nur die LED der 1. Stufe. Das System gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen.

LED-Anzeige Fettfilter

Die LED der 1. Stufe (+ LED F) blinkt, wenn der Fettfilter gereinigt werden muss. Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter

Die LED der 2. Stufe (+ LED F) blinkt, wenn der Aktivkohlefilter regeneriert werden muss.

Zurückstellen der Sättigungsanzeige

Nach Reinigung oder Austausch des Fettfilters die Taste A für 3 Sekunden gedrückt halten, bis die LED der 1. Stufe oder die LED der 2. Stufe nicht mehr blinkt. Auch die LED F schaltet sich aus.

6. BELEUCHTUNG

Das Gerät vom Stromnetz nehmen.

Hinweis! Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ausschließlich Halogenlampen mit 12V

-20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.
