Produkttyp	Övervakningskamerakit med digital inspelare (DVR)
Märke	Konig
Modell	SAS-SETDVR35
Antal medföljande kameror	4
Kamerornas upplösning	Full HD 1080p (1920 x 1080 pixlar)
Typ av mörkerseende	Infraröd (IR-LED) upp till 20 meter
Lagringskapacitet	Intern hårddisk upp till 1 TB (ingår ej)
Inspelningsläge	Kontinuerlig, schemalagd eller rörelsedetektering
Anslutning	HDMI-utgång, VGA, USB, Ethernet RJ45
Fjärråtkomst	Via mobilapp (iOS/Android) eller webbläsare
Strömförsörjning	Nätadapter 12V DC (ingår)
DVR-mått	200 x 200 x 50 mm
Mått för en kamera	7 x 6 x 6 cm (ungefär)
Totalvikt för kit	Cirka 1,5 kg
Höljesmaterial	Resistent ABS-plast
Montering	Vägg eller tak (fäste ingår)
Synvinkel	80° diagonalt (typisk)
Driftstemperatur	-10°C till 50°C
Rörelsedetektering	Ja, med varning via e-post eller push-notis
Ljud	Ljudingång för mikrofon (kameran har inget ljud)
Garanti	2 år
Underhåll och rengöring	Rengör linserna med en mjuk, torr trasa. Undvik lösningsmedel.
Säkerhet	Lösenordsskydd för administratör och användare
Reservdelar och reparerbarhet	Adapter och kablar finns separat. Reparation rekommenderas av fackman.

Vanliga frågor - SAS-SETDVR35 KONIG

Hur installerar jag kamerakit Konig SAS-SETDVR35?

Anslut DVR:n till elnätet med adaptern. Anslut varje kamera till DVR:n via medföljande BNC- och strömkablar. Placera kamerorna på önskade platser och slå på systemet. Följ installationsguiden på skärmen för att ställa in datum, tid och inspelningsinställningar.

Hur får jag fjärråtkomst till bilderna?

För fjärråtkomst, ladda ner appen Konig SmartView på din smartphone eller använd en webbläsare. Konfigurera DVR:n med en fast IP-adress eller aktivera PNP. Skanna QR-koden på DVR-skärmen eller ange dess ID manuellt. Logga in med ditt användarnamn och lösenord.

Vad är den maximala lagringskapaciteten för DVR:n?

DVR:n accepterar en intern SATA-hårddisk på upp till 1 TB. Hårddisken ingår inte. Du kan även använda en USB-minne på USB-porten för att exportera videor.

Vad gör jag om kamerabilden är svart?

Kontrollera att kameran är korrekt strömförsörjd (IR-indikatorn ska lysa i mörker). Kontrollera BNC-anslutningarna och kabelns skick. Se till att videoingången är vald på DVR:n (byt kanal). Om problemet kvarstår, testa kameran på en annan kanal.

Hur återställer jag lösenordet på DVR:n?

Håll in Reset-knappen på baksidan av DVR:n i 10 sekunder (enheten påslagen). Fabriksinställningarna återställs, inklusive standardlösenordet (admin/123456 eller tomt). Du kan även kontakta Konig support för att få en upplåsningskod.

Tål kamerorna regn?

Kamerorna har skyddsklass IP66, vilket gör dem tåliga mot regn och damm. De kan installeras utomhus förutsatt att de skyddas från direkt och långvarig exponering för stillastående vatten.

Hur ställer jag in rörelsedetektering?

I DVR-menyn, gå till Inspelning > Rörelsedetektering. Aktivera funktionen per kanal, ställ in känslighet (hög, medel, låg) och detekteringszoner. Du kan även konfigurera åtgärder som e-post eller inspelning.

Kan jag lägga till fler kameror?

Ja, DVR:n stöder upp till 4 kameror. Om du vill lägga till fler, se till att de är kompatibla (analoga HD-TVI eller AHD-kameror). Använd lediga BNC-portar på baksidan av DVR:n.

Hur sparar jag inspelningar?

Sätt i en USB-minne i DVR:ns USB-port. I menyn Uppspelning, välj önskade inspelningar och välj sedan Spara. Du kan även exportera via nätverket genom att ansluta på distans och ladda ner filerna.

Vad gör jag om DVR:n inte startar?

Kontrollera att nätadaptern är ordentligt ansluten och att DVR:ns indikatorlampa lyser. Testa ett annat eluttag. Om inget händer kan adaptern vara defekt: använd en reservadapter på 12V 2A. I sista hand, kontakta kundtjänst.

BRUKSANVISNING SAS-SETDVR35 KONIG

Innehållsförteckning

• Om denna kortfattade instruktionsbok 127
• Förpackningens innehåll 127
• Tekniska specifikationer 128
• Säkerhetsanvisningar 130
- Produktbeskrivning 131
- Frontpanel 131
- Bakre instrumenttavla 131
- Fjärrkontroll 132
- Mus 133
• Installationsinstruktioner 134
• Bruksanvisning 134
- Sätt på systemet 135
- Webbplatskartans huvudmeny 136
- DISPLAY 137
- RECORD 137
- SEARCH 137
- NETWORK 138
- ALARM 138
- DEVICE 138
- SYSTEM 139
- ADVANCED 139
• Mobiltelefonsupport 139
• Säkerhetsanvisningar 140
• Underhåll 140
• Garanti 140
• Friskrivningsklausul 140
• Kassering 140

Om denna kortfattade instruktionsbok

Denna instruktionsbok beskriver drift och installation av digitalavideoinspelare och kameror. Se den omfattande engelska instruktionsboken för ytterligare detaljer om den digital videoinspelarem (DVR).

• Vi rekommenderar att du läser denna instruktionsbok innan du använder/installerar säkerhetskamerasystemet.
• Förvara bruksanvisningen på en säker plats för framtida referens.

Förpackningens innehåll

SAS-SETDVR35

• 1x DVR: SAS-DVR1004
• 2x kamera: SAS-CAM1100
• 2x 18 meter anslutningskabel
• 1x fjärrkontroll (inkl. 2x AAA batterier)
- 1x USB-mus
• 1x AC/DC nätaggregat

KÖNIG

• 1x HDMI™ kabel
  • 1x EU & UK-strömkabel
• 1x CD-ROM
  • Installationsanvisningar

SAS-SETDVR45

• Videokompression: H.264
• Videosystem: PAL/NTSC
• Operativsystem: Linux
• Video-ingång: 4/8/16 kanaler BNC
• Video-utgång: 1 kanal BNC/1 kanal VGA/1 kanal HDMI™ 1080p
• Ljudingång: 2/4 kanaler RCA

KÖNIG

SVENSKA

• Ljudutgångsnivå: 1 kanaler RCA
• VGA-upplösning: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080
• Display-upplösning: PAL: 960 x 576 @ 25 fps (varje kanal)
NTSC: 960 x 576 @ 30 fps (varje kanal)
- Inspelningsupplösning: PAL D1-läge: 360 x 288 (CIF), 720 x 288 (HD1), 720 x 576 (D1)
960H-läge: 480 x 288 (WCIF), 960 x 288 (WHD1), 960 x 576 (WD1)
NTSC D1-läge: 360 x 240 (CIF), 720 x 240 (HD1), 720 x 480 (D1)
960H-läge: 480 x 240 (WCIF), 960 x 240 (WHD1), 960 x 480 (WD1)
- Spela in bildhastighet: PAL (varje kanal) D1-läge/960H-läge: 25 fps NTSC (varje kanal) D1-läge/960H-läge: 30 fps

• Visa: helskärm/quad/PIP/S.E.Q.

• HDD-gränssnitt: 1x SATA 3,5" eller 2,5"

• HDD kapabilitet: upp till 2 TB max

• Uppspelning: 4/8/16 kanaler samtidigt

• Uppspelning via nätverk: 4 kanaler

• Nätverksgränssnitt: RJ45, 10 m/100 m

• Nätverksprotokoll: stödjer TCP/IP, DHCP, DDNS, PPPoE

• Nätverksfunktion: stöder direktvisning med IE och mobiltelefon

• USB-gränssnitt: USB 2,0 för mus och säkerhetskopiering/uppgradering av filer

• Säkerhetskopiering: AVI-fil via USB flash/flyttbar hårddisk USB disk/USB CD/nätverk

• Befogenhet: max. 7 användare

- Användning: direktvisning, inspelning, uppspelning, säkerhetskopiering och fjärråtkomst samtidigt

• Inspelningskvalitet: bästa/bra/normal

- Inspelningslägen: Normal/planerad/rörelseavkänning/fjärrinspelning

• Förinspelning: 3 sek.

- Uppspelningsläge: Play/snabbspolning/snabb bakåtspolning/bild för bild

• Uppspelningssök: Datum/tid/fil-lista

• Inspelning packtid: 15/30/45/60 min.

• Privatzon: ja

• Strömförsörjning: DC 12 V/3 A

• Mått: 300 x 222 x 50 mm

• Vikt: 1,5 kg (utan HDD)

kamera SAS-CAM1100

• Bildchip: 1/4" CMOS
• Objektiv: 3,60 mm
• Horisontell upplösning: 700 TVL
• Bildvinkel: 45°
• Infraröd LED: 24 st, 5 \~ 10 m
• Ljuskänslighet: 1,5 lux
• Elektronisk slutare: 1/50 (1/60) \~ 1/100.000 sek.
• Signal-brusförhållande: > 48 dB
- Förstärkning: auto
• Gamma-korrektion: > 0,45

KÖNIG

• Skydd: IP66
• Driftstemperatur: -20 °C \~ 55 °C
• Video-utgång: 1,0 V p-p/75 Ω
• Spänning: DC 12 V
• Mått: 145 x 60 x 55 mm
• Vikt (med hållare): 350 g

kamera SAS-CAM1200/1210

• Bildchip: 1/4" CMOS
• Objektiv: 3,60 mm
• Horisontell upplösning: 700 TVL
• Bildvinkel: 45°
• Infraröd LED: 24 st, 5 \~ 10 m
• Ljuskänslighet: 1,5 lux
• Elektronisk slutare: 1/50 (1/60) \~ 1/100.000 sek.
• Signal-brusförhållande: > 48 dB
• Förstärkning: auto
• Gamma-korrektion: > 0,45
• Skydd: IP66
• Driftstemperatur: -20 °C \~ 55 °C
• Video ut: 1,0 V p-p/75 Ω
- Spänning: DC 12 V
• Mått: 100 x 75 mm
• Vikt (med hållare): 250 g

Öppna inte kameran eller DVR i händelse av en felfunktion. Denna produkt får bara öppnas av en kvalificerad tekniker.

Sänk inte ner kamera och DVR i vätska.

Utsätt inte DVR för vatten eller fukt.

Utsätt inte kamera eller DVR för höga temperaturer (se tekniska data).

Installera inte systemet nära starka magnetiska fält, som till exempel högtalare. Detta kan påverka systemets prestanda.

Produktbeskrivning

Frontpanel (sas-dvr1004)

1. CH1, tryck för att välja kanal 1
2. CH2, tryck för att välja kanal 2
3. CH3, tryck för att välja kanal 3
4. CH4, tryck för att välja kanal 4
5. ALL, tryck för att välja (se) alla kanaler på 1 skärm (kvadratvy)
6. PLAY/PAUSE, tryck för att starta eller pausa uppspelning
7. REC, tryck för att starta inspelning
8. MENU/ESC, tryck för att välja menyn eller avsluta den
9. Väljarknapp:

◀/◀◀ Flytta åt vänster/spola bakåt

▶/▶▶ Flytta åt höger/spola framåt

▲ Flytta uppåt

▼ Flytta nedåt

1. HDD, hårddiskindikator
2. PWR, strömindikator
3. IR EYE, för mottagning av IR-signaler till fjärrkontrollen
4. USB-anslutning för mus

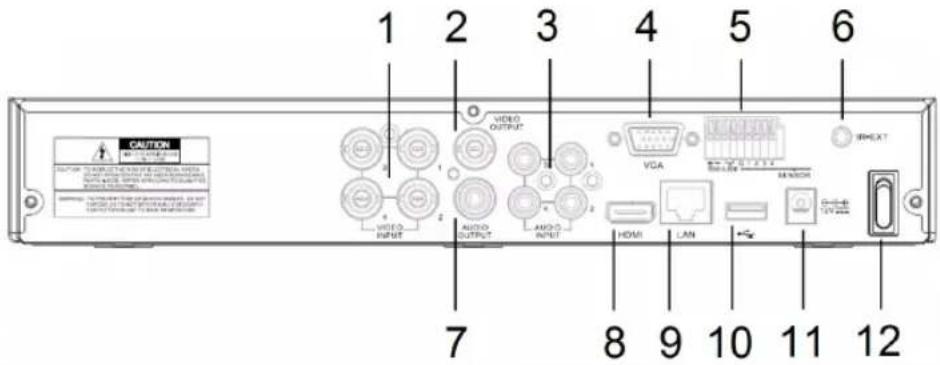

Bakre instrumenttavla

KÖNIG

1. Videoingång (kamera)
2. Videoutgång (komposit)
3. Ljudingång
4. Videoutgång (VGA)
5. RS485/sensor/alarmgränssnitt (se diagram nedan)
6. Ej använd
7. Ljudutgång
8. Videoutgång (HDMI)
9. Ethernet-port (LAN)
10. USB-port (flash-enhet, hårddisk)
11. DC 12 V-ingång
12. Strömknapp

Fjärrkontroll

1. Ljud av-knapp: tryck för att stänga av ljudet.
2. All-knapp: tryck för att välja (se) alla kanaler på 1 skärm (fyrbildsvy).
3. Sifferknappar: tryck för att välja kanal eller inmatning av numret.
4. Meny-knapp: tryck för att välja menyn.
5. Undermeny-knapp: tryck för att välja undermeny.
6. Välj knappar: välj alternativ med pilknapparna och välj-knappen.
7. Uppspelnings-/inspelningsknappar Spola tillbaka-knapp: tryck för att vända på videoon.
   Uppspelningsknapp: tryck för att börja spela upp videoon.
   Framåt-knapp: tryck för att vidarebefordra videoon.
   Inspelningsknapp: tryck för att spela in videoon.
   Paus-knapp: tryck för att pausa videon.
   Stopp-knapp: tryck för att stoppa videon.

SVENSKA

KÖNIG

SVENSKA

Mus

Klicka med vänster musknapp: I menylåsläget går du in i snabbmenyn i och klickar på alla undermenyer som dyker upp inloggningsfönstret. Du går in i snabbmenyn i menylåsläget och klickar sedan på vänstra knappen för att komma in i direkt i någon av undermenyerna.

När du har kommit in i huvudmenyn, klickar du på vänster knapp och väljer att gå in i en undermeny; I (Detaljerad fil) menyläge, klickar du på vänster knapp för att spela upp en inspelad fil. Ändra status för kryssruta och rörelsedetekteringsområde.

Klicka på kombinationsrutan för att få åtkomst till rullgardinsmenyn: klicka på vänster knapp för att stoppa skärmens varaktighetstid när skärmen aktiveras.

Klicka på vänster knapp för att välja värden i redigeringsrutorna och rullgardinsmenyn och välj kinesiska tecken, specialtecken och siffror. Du kan också klicka på vänster istället för (enter 📁) eller (backsteg ).

Klicka på höger musknapp: I direktvisningsläge, klicka på höger knapp för att visa huvudmenyn.

Dubbelklicka med vänster musknapp: I direktvisnings- eller uppspelningsläge, dubbelklickar du på vänster knapp för att maximera skärmen.

Flytta musen: Välj ett menyalternativ.

Dra mus: Dra musen för att välja ett rörelseområde om du

är i rörelseläge. Dra musen för att justera färg och volym om du är i menyläget färginställningar.

KÖNIG

SVENSKA

Installationsinstruktioner

Bruksanvisning

Följande kapitel beskriver några av egenskaperna och funktionerna i DVR. Se den omfattande engelska instruktionsboken för ytterligare detaljer om DVR-enheten. För systeminställningar rekommenderas det att använda musen.

OBS: systemspråket kan ställas in på flera språk. Skärmbilderna i denna manual visas emellertid endast på engelska.

KÖNIG

SVENSKA

Sätt på systemet

Efter anslutning av kamerornas och bildskärmens anslutningskablar ansluter du strömkabeln till DVR och vägguttaget. Tryck på strömbrytaren på baksidan för att sätta på systemet. Du kommer in i systemets initieringsskärm.

Efter att systemet är klar med initieringen visar DVR automatiskt direktvisningsskärmen för de anslutna kamerorna (1, 2, 3 eller 4). Detta kallas direktvisningsläge.

I direktvisningsläget, klicka på menyknappen på frontpanelen eller på fjärrkontrollen för att komma till huvudmenyns gränssnitt.

Högerklicka alternativt med musen för att visa verktygsfältet med ikonen för huvudmenyn. I huvudmenyläget kan du styra enhetshanteringsinställningar, till exempel bildskärm, inspelning, nätverk, sökning, enhet, system och avancerade inställningar etc. Se nästa sida för webbplatskartan på huvudmenyn.

webbplatskartans huvudmeny

Obs: för följande instruktioner, förutsätter vi att du kontrollerar DVR-huvudmenyn med en mus.

KÖNIG

SVENSKA

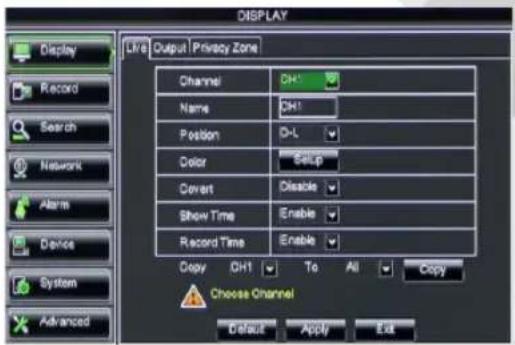

DiSPIAy

Genom att klicka på displayen i huvudmenyn kommer du till display-avsnittet. Direktvisningsläget innehåller skärminställningar/information per kanal och färginställning per kanal om DVR är i direktvisningsläge. Utgången innehåller inställningar för videoutgång till bildskärmen. Med integritetszon kan du ställa in 4 zoner per kanal som inte syns på grund av integritetsbegränsningarna.

RECoRD

Avsnitt för att ställa in inspelningsparametrar. De slutliga inspelningsinställningarna definierar den totala inspelningstiden med en härddisk på 500 GB. Med genomsnittliga inställningar, kan DVR spela in i 14 dagar, baserat på 8 timmar per dag.

SEARCH

Sök-avsnittet innehåller alternativ för att söka inspelningar efter datum, tid eller händelse. Logg-alternativet låter dig visa logginformationen som du sökt. Alternativet säkerhetskopia exporterar all listad logginformation.

KÖNIG

SVENSKA

NETwoRk

Det omfattar alla nätverksinställningar för att integrera DVR-system i ditt nätverk. För att ställa in nätverket, rekommenderas en del nätverkskunskap. Kontakta din återförsäljare eller någon person med nätverkskunskaper för hjälp. För att ansluta DVR till Internet måste vissa inställningar göras i nätverksavsnittet. Se den omfattande engelska instruktionsboken för mer information om nätverksinställningar.

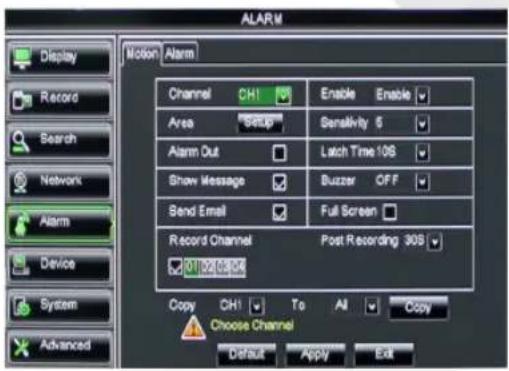

AIARM

Det ger möjlighet att ställa in rörelselarm per kanal. När parametrarna är definierade, startar DVR inspelning om den upptäcker någon rörelse. Alarm-avsnittet låter dig ansluta till en extern rörelsedetektor och ställa in tillhörande parametrar.

Avsnitt för information om utrymme på hårddisken och panorering, lutning och zoominställningar för kameran.

Den ger allmänna inställningar för DVR-systemet och dess användare.

ADVANCED

Avsnitt för avancerade och ytterligare systeminställningar.

Mobiltelefonsupport

Denna DVR stöder direksänd strömning från kamerorna till din mobila enhet, till exempel smartphones och surfplattor. På så sätt kan du ha tillgång till ditt säkerhetssystem från nästan var som helst. För att kunna visa feed, installera RXCamPro-appen på din mobila enhet. Du hittar appen i Apples App Store (iOS 5.0 eller senare) och Google Play (Android 2.3 eller högre).

OBS: för att använda det mobila enhetsstödet måste DVR vara ansluten till Internet med rätt nätverksinställningar.

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs.

Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå.

Utsätt inte produkten för vatten eller fukt.

Underhåll

Rengör produkten endast med en torr trasa.

Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti

Alla ändringar och/eller modifieringar på produkten gör garantin ogiltig. Vi kan inte ta något ansvar för skador som orsakats av felaktig användning av denna produkt.

Friskrivningsklausul

Utseende och specifikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Kassering

• Denna produkt är avsedd för separat insamling vid en lämplig återvinningscentral.
  Släng inte denna produkt bland vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för avfallshantering.

Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater inom Europeiska Unionen. Den efterlever även alla tillämpliga specifikationer och regler i försäljningslandet.

Formell dokumentation finns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse (och produktidentitet), materialsäkerhetsdatablad, produkttestrapport.

Kontakta vår kundtjänst för att få hjälp:

via webbplatsen: http://www.nedis.com/en-us/

via e-post: [e-mail]

via telefon: [phone] (under kontorstid)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLÄNDERNA

KÖNIG

Obsah

- Visningsvinkel: 45°

Områdekart over hovedmeny
