SAS-SETDVR35 - Câmera de vigilância KONIG - Manual de utilização gratuito

Tipo de produto	Kit de câmeras de vigilância com gravador digital (DVR)
Marca	Konig
Modelo	SAS-SETDVR35
Número de câmeras incluídas	4
Resolução das câmeras	Full HD 1080p (1920 x 1080 pixels)
Tipo de visão noturna	Infravermelho (LED IR) até 20 metros
Capacidade de armazenamento	Disco rígido interno até 1 TB (não incluído)
Modo de gravação	Contínua, programada ou detecção de movimento
Conectividade	Saída HDMI, VGA, USB, Ethernet RJ45
Acesso remoto	Via aplicativo móvel (iOS/Android) ou navegador web
Alimentação	Adaptador de corrente 12V DC (incluso)
Dimensões do DVR	200 x 200 x 50 mm
Dimensões de uma câmera	7 x 6 x 6 cm (aproximadamente)
Peso total do kit	Aproximadamente 1,5 kg
Material da caixa	Plástico ABS resistente
Montagem	Na parede ou no teto (suporte incluso)
Ângulo de visão	80° diagonal (típico)
Temperatura de operação	-10°C a 50°C
Detecção de movimento	Sim, com alertas por e-mail ou notificação push
Áudio	Entrada de áudio para microfone (câmera sem áudio)
Garantia	2 anos
Manutenção e limpeza	Limpar as lentes com um pano macio e seco. Evitar solventes.
Segurança	Proteção por senha de administrador e usuário
Peças de reposição e reparabilidade	Adaptador e cabos disponíveis separadamente. Reparação por um profissional recomendada.

Perguntas frequentes - SAS-SETDVR35 KONIG

Como instalar o kit de câmeras Konig SAS-SETDVR35 ?

Conecte o DVR à tomada usando o adaptador. Conecte cada câmera ao DVR através dos cabos BNC e de alimentação fornecidos. Coloque as câmeras nos locais desejados e ligue o sistema. Siga o assistente de configuração na tela para ajustar a data, hora e as configurações de gravação.

Como acessar as imagens remotamente ?

Para acesso remoto, baixe o aplicativo Konig SmartView em seu smartphone ou use um navegador web. Configure o DVR com um endereço IP fixo ou ative o PNP. Escaneie o código QR na tela do DVR ou insira manualmente seu ID. Faça login com seu nome de usuário e senha.

Qual é a capacidade máxima de armazenamento do DVR ?

O DVR aceita um disco rígido interno SATA de até 1 TB. O disco rígido não está incluído. Você também pode usar um pen drive USB na porta USB para exportar vídeos.

O que fazer se a imagem da câmera estiver preta ?

Verifique se a câmera está corretamente alimentada (o LED IR deve estar aceso no escuro). Verifique as conexões BNC e o estado do cabo. Certifique-se de que a saída de vídeo está selecionada no DVR (mude de canal). Se o problema persistir, teste a câmera em outro canal.

Como redefinir a senha do DVR ?

Mantenha pressionado o botão Reset na parte traseira do DVR por 10 segundos (aparelho ligado). As configurações de fábrica serão restauradas, incluindo a senha padrão (admin/123456 ou vazia). Você também pode entrar em contato com o suporte da Konig para obter um código de desbloqueio.

As câmeras resistem à chuva ?

As câmeras possuem índice de proteção IP66, o que as torna resistentes à chuva e poeira. Elas podem ser instaladas em exteriores, desde que protegidas de exposição direta e prolongada à água estagnada.

Como ajustar a detecção de movimento ?

No menu do DVR, acesse Gravação > Detecção de movimento. Ative a função por canal, defina a sensibilidade (alta, média, baixa) e as zonas de detecção. Você também pode configurar ações como envio de e-mails ou gravação.

Posso adicionar câmeras adicionais ?

Sim, o DVR suporta até 4 câmeras. Se desejar adicionar mais, certifique-se de que sejam compatíveis (câmeras analógicas HD-TVI ou AHD). Use as portas BNC livres na parte traseira do DVR.

Como fazer backup das gravações ?

Insira um pen drive USB na porta USB do DVR. No menu Reprodução, selecione as gravações desejadas e escolha Salvar. Você também pode exportar pela rede conectando-se remotamente e baixando os arquivos.

O que fazer se o DVR não ligar ?

Verifique se o adaptador de corrente está bem conectado e se o LED do DVR está aceso. Teste outra tomada elétrica. Se nada acontecer, o adaptador pode estar com defeito: use um adaptador reserva de 12V 2A. Como último recurso, entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR SAS-SETDVR35 KONIG

• Acerca deste pequeno manual descritivo 85
- Conteúdo da embalagem 85
- Especificações técnicas 86
• Precauções de segurança 88
- Descrição do produto 89
- Painel frontal 89
- Painel posterior 89
- Controlo remoto 90
- Rato 91
• Instruções de Instalação 92
- Instruções para o utilizador 92
- Ligação do sistema 93
- Mapa de opções do menu principal 94
- DISPLAY 95
- RECORD 95

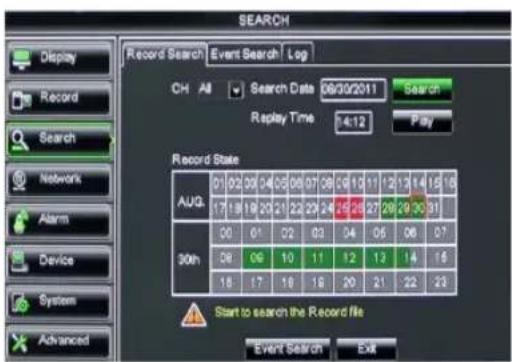

- SEARCH 95
- NETWORK 96
- ALARM 96
- DEVICE 96
- SYSTEM 97
- ADVANCED 97
- Suporte de dispositivo móvel 97
• Precauções de segurança 98
• Manutenção 98
• Garantia 98
- Limitação de Responsabilidade 98
- Eliminação 98

Acerca deste pequeno manual descritivo

Este manual descreve o funcionamento e a instalação do gravador de vídeo digital (DVR) e das câmaras. É favor consultar o manual completo em Inglês para mais detalhes acerca do gravador de vídeo digital (DVR).

• Recomendamos a leitura deste manual antes de instalar/usar o sistema de câmara de segurança.
  • Guarde este manual num local seguro para referência futura.

Conteúdo da embalagem

SAS-SETDVR35

• 1x DVR: SAS-DVR1004
• 2x câmara: SAS-CAM1100
• 2x cabo de ligação de 18 metros
• 1x controlo remoto (incl. 2x pilhas AAA)
- 1x rato USB
• 1x fonte de alimentação CA/CC

KÖNIG

PORTUGUÊS

• 1x cabo HDMI™
• 1x cabo de alimentação em conformidade com as normas da UE & GB
• 1x CD-ROM
  • Guia de instalação

SAS-SETDVR45

• 1x DVR: SAS-DVR1004
• 4x câmara: SAS-CAM1100
• 4x cabo de ligação de 18 metros
• 1x controlo remoto (incl. 2x pilhas AAA)
- 1x rato USB
• 1x cabo HDMI™
• 1x fonte de alimentação CA/CC
• 1x cabo de alimentação em conformidade com as normas da UE
• 1x cabo de alimentação em conformidade com as normas da GB
- 1x CD-ROM
• Guia de instalação

SAS-DVR1004/1008/1016

• 1x DVR
  • 1x controlo remoto (incl. 2x pilhas AAA)
• 1x rato USB
  • 1x cabo HDMI™
  • 1x fonte de alimentação CA/CC
• 1x cabo de alimentação em conformidade com as normas da UE
• 1x cabo de alimentação em conformidade com as normas da GB
• 1x CD-ROM
  • Guia de instalação

SAS-CAM1100/1110

• 1x câmara
  • 1x cabo de ligação de 18 metros
• Manual

SAS-CAM1200/1210

• 1x câmara
• 1x cabo de ligação de 18 metros
- Manual

Especificações técnicas

Gravador de vídeo digital SAS-DVR1004/1008/1016

• Compressão do vídeo: H.264
- Sistema de vídeo: PAL/NTSC
- Sistema operativo: Linux
- Entrada de vídeo: 4/8/16 canais BNC
• Saída de vídeo: 1 canal BNC/1 canal VGA/1 canal HDMI™ 1080p
- Entrada de áudio: 2/4 canais RCA

KÖNIG

PORTUGUÊS

• Saída de áudio: 1 canal RCA
• Resoluções VGA: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080
• Resoluções do visor: PAL: 960 x 576 @ 25 fps (cada canal)
NTSC: 960 x 480 @ 30 fps (cada canal)
• Resoluções do gravador: PAL modo D1: 360 x 288 (CIF), 720 x 288 (HD1), 720 x 576 (D1)
Modo 960H: 480 x 288 (WCIF), 960 x 288 (WHD1), 960 x 576 (WD1)
NTSC modo D1: 360 x 240 (CIF), 720 x 240 (HD1), 720 x 480 (D1)
Modo 960H: 480 x 240 (WCIF), 960 x 240 (WHD1), 960 x 480 (WD1)
- Velocidade de gravação de PAL (cada canal), modo D1/modo 960H: 25 fps imagem: NTSC (cada canal) modo D1/modo 960H: 30 fps
- Visor: ecrã total/quad/PIP/S.E.Q.
• Interface HDD: 1x SATA 3,5" ou 2,5"
- Capacidade HDD: até 2 TB max.
• Reprodução: 4/8/16 canais simultaneamente
• Reprodução através de rede: 4 canais
• Interface de rede: RJ45, 10 m/100 m
- Protocolo de rede: suporta TCP/IP, DHCP, DDNS, PPPoE
- Função de rede: suporta visualização em directo com IE e telemóvel
- Interface USB: USB 2.0 para rato e ficheiro de cópia de segurança/actualização
- Cópia de segurança: Ficheiro AVI através de pen USB/disco USB HDD amovível/CD USB/rede
- Autoridade: máx. 7 utilizadores
- Funcionamento: visualização em directo, gravação, reprodução, cópia de segurança e acesso remoto ao mesmo tempo
• Qualidade da gravação: óptima/boa/normal
- Modos de gravação: normal/agendado/detecção de movimento/gravação remota
• Pré-gravação: 3 seg.
- Modo de reprodução: reproduzir/avanço rápido/retrocesso rápido/imagem a imagem
- Pesquisa de reprodução: data/hora/lista de ficheiros
• Intervalos de gravação: 15/30/45/60 min.
• Zona de privacidade: sim
• Fonte de alimentação: DC 12 V/3 A
• Dimensões: 300 x 222 x 50 mm
- Peso: 1,5 kg (sem a HDD)

KÖNIG

PORTUGUÊS

Câmara SAS-CAM1100

• Chip de imagem: Unidade CMOS de 1/4"
• Objectiva: 3,60 mm
• Resolução horizontal: 700 TVL
- Ângulo de visualização: 45°
• LED infra-vermelhos: 24 pcs, 5 \~ 10 m
• Sensibilidade luminosa: 1,5 lux
- Obturador electrónico: 1/50 (1/60) \~ 1/100000 seg.
- Relação sinal/ruído: >48 dB
• Ganho: automático
• Correcção gama: >0,45
• Protecção: IP66
• Temperatura de funcionamento: -20 °C \~ 55 °C
• Saída de vídeo: 1,0 V p-p/75 Ω
• Tensão: DC 12 V
• Dimensões: (145 x 60 x 55 mm)
• Peso (com suporte): 350 g

• Chip de imagem: Unidade CMOS de 1/4"
• Objectiva: 3,60 mm
• Resolução horizontal: 700 TVL
- Ângulo de visualização: 45°
• LED infra-vermelhos: 24 pcs, 5 \~ 10 m
• Sensibilidade luminosa: 1,5 lux
- Obturador electrónico: 1/50 (1/60) \~ 1/100000 seg.
- Relação sinal/ruído: > 48 dB
• Ganho: automático
• Correcção gama: >0,45
- Protecção: IP66
- Temperatura de funcionamento: -20 °C \~ 55 °C
• Saída de vídeo: 1,0 V p-p/75 Ω
• Tensão: DC 12 V
• Dimensões: 100 x 75 mm
- Peso (com suporte): 250 g

Precauções de segurança

Não abrir a câmara ou o DVR na eventualidade de um mau funcionamento. Estes produtos só devem ser abertos por um engenheiro qualificado.

Não submergir a câmara e o DVR em líquido.

Não expor o DVR a água ou humidade.

Não expor a câmara ou o DVR a temperaturas elevadas (ver especificações técnicas).

Não instalar o sistema perto de campos magnéticos como colunas. Isto poderá afectar o desempenho do sistema.

KÖNIG

PORTUGUÊS

Descrição do produto Painel

frontal (SAS-DVR1004)

1. CH1, toque para seleccionar o canal 1
2. CH2, toque para seleccionar o canal 2
3. CH3, toque para seleccionar o canal 3
4. CH4, toque para seleccionar o canal 4
5. ALL, toque para seleccionar (ver) todos os canais em 1 ecrã (visualização em quadrante)
6. PLAY/PAUSE, toque para iniciar ou pausar a reprodução
7. REC, toque para iniciar a gravação
8. MENU/ESC, toque para seleccionar o menu ou para sair do menu
9. Botão Seleccionar:

◀/◀◀ Mover para a esquerda/retroceder
▶/▶▶ Mover para a direita/avançar
▲ Mover para cima
▼ Mover para baixo

1. HDD, indicador de unidade de disco rígido
2. PWR, indicador de alimentação
3. JANELA IV, para receber sinais IV do controlo remoto
4. Conector USB para o rato

Painel posterior

KÖNIG

1. Entrada de Vídeo (câmara)
2. Saída de vídeo (mista)
3. Entrada de áudio
4. Saída de vídeo (VGA)
5. Interface para RS485/sensor/alarme (ver diagrama abaixo)
6. Não utilizado
7. Saída de áudio
8. Saída de vídeo (HDMI)
9. Porta Ethernet (LAN)
10. Porta USB (pen, disco rígido)
11. Entrada DC 12 V
12. Interruptor de alimentação

Controlo remoto

1. Botão Mute: pressione para desligar o som.
2. Botão All: pressione para seleccionar (ver) todos os canais em um ecrã (visualização em quadrante).
3. Botões numéricos: pressione para seleccionar o canal ou entrada numérica.
4. Botão de menu: pressione para seleccionar o menu.
5. Botão de submenu: pressione para seleccionar o submenu.

6. Botões de selecção: seleccione as opções com os botões de cursor e o botão de selecção.

7. Botões de reprodução/gravação Botão de retrocesso: pressione para inverter o vídeo.

Botão de reprodução: pressione para iniciar a reprodução do vídeo.

Botão de avanço: pressione para avançar o vídeo.

Botão de gravação: pressione para gravar o vídeo.

Botão de pausa: pressione para pausar o vídeo.

Botão de paragem: pressione para parar o vídeo.

PORTUGUÊS

KÖNIG

PORTUGUÊS

Rato

Ao clicar no botão esquerdo do rato:

No modo de bloqueio de menu, aceda ao menu de pop-up e clique em qualquer submenu para activar a janela de login. No modo de desbloqueio de menu, aceda ao menu de pop-up e clique no botão esquerdo para aceder directamente a qualquer submenu.

Após aceder ao menu principal, clique no botão esquerdo para aceder a qualquer submenu: no modo de menu (ficheiro detalhado), clique no botão esquerdo para reproduzir um ficheiro gravado.

Mude o estado da caixa de selecção e da área de detecção de movimento.

Clique na caixa de combinação para aceder ao menu suspenso: clique no botão esquerdo para parar visualização do tempo de pausa, se estiver activo.

Clique no botão esquerdo para escolher os valores nas caixas de edição ou no menu suspenso e escolher caracteres chineses, símbolos especiais e caracteres numéricos.

Também pode clicar no botão esquerdo em vez de (enter 📊) ou (backspace ).

Clicar no botão direito do rato: No modo de apresentação em directo, clique no botão direito para activar o menu principal.

Duplo clique no botão esquerdo do rato:

No modo de apresentação em directo ou de reprodução, faça duplo clique com o botão esquerdo para maximizar o ecrã.

Mover o rato: Escolha um item do menu.

Deslizar o Rato: Deslize o rato para seleccionar uma área de movimento se estiver no modo de movimento. Deslize o rato para ajustar a cor e o volume se estiver no modo de menu de definições de cor.

KÖNIG

PORTUGUÊS

Instruções de Instalação

Instruções para o utilizador

Os capítulos seguintes descrevem algumas das características e funções do DVR. Consultar o manual completo em Inglês para mais detalhes acerca do DVR. Para definições do sistema, é recomendado usar o rato.

Nota: o idioma do sistema pode ser escolhido entre várias opções. No entanto, as imagens de ecrã neste manual são apresentadas apenas em Inglês.

KÖNIG

PORTUGUÊS

ligação do sistema

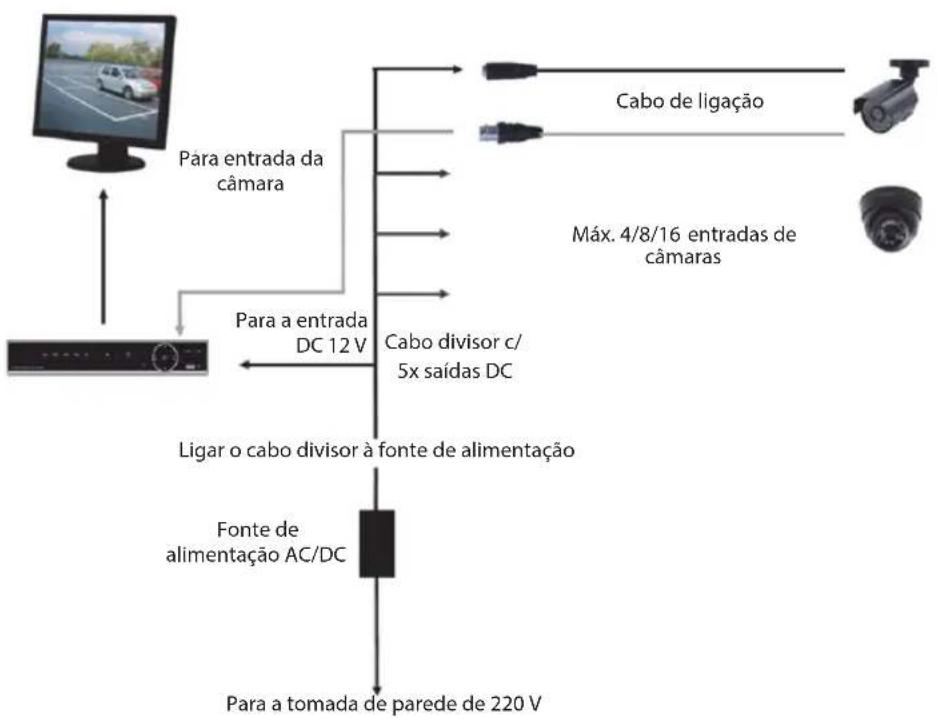

Depois de ter ligado os cabos das câmaras e do monitor, ligue o cabo de alimentação ao DVR e à tomada de parede. Pressione o botão de alimentação no painel posterior para ligar o sistema. Acederá ao ecrã de inicialização do sistema.

Depois de o sistema ter inicializado, o DVR mostra automaticamente o ecrã em directo das câmaras ligadas (1, 2, 3 ou 4). Este é o modo em directo.

No modo em directo, clique no botão de menu no painel frontal ou no controlo remoto para aceder à interface do menu principal. Em alternativa, clique no botão direito do rato para mostrar a barra de ferramentas com o ícone do menu principal.

No modo de menu principal, pode controlar as definições de gestão do dispositivo, como o visor, gravação, rede, procura, dispositivo, sistema e definições avançadas, etc. Veja na próxima página o mapa de opções do menu principal.

Mapa de opções do menu principal

Nota: nas instruções seguintes, assumimos que controla o menu principal do DVR com um rato.

KÖNIG

PORTUGUÊS

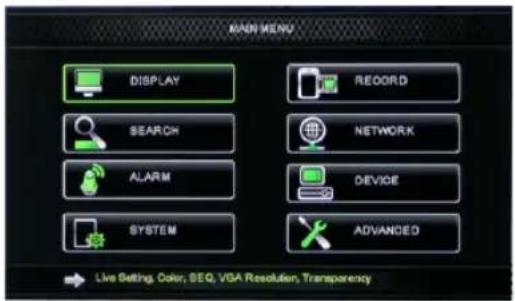

DiSPIAy

Clicando em display no menu principal, acede à secção do visor.

O modo em directo contém as definições de ecrã/informação por canal e a definição de cor por canal se o DVR estiver em modo em modo directo.

Saída inclui as definições de saída de vídeo para o monitor.

Na zona de privacidade pode definir 4 zonas por canal que não estão visíveis devido a restrições de privacidade.

RECoRD

Secção para a definição dos parâmetros de gravação.

As definições finais de gravação estabelecem o tempo total de gravação com um disco rígido de 500 GB.

Com definições normais, o DVR pode gravar durante 14 dias, numa base de 8 horas por dia.

SEARCH

A secção de procura oferece opções para a procura de gravações por data, hora ou evento.

A opção de registo permite-lhe ver a informação de registo que procurou.

A opção de cópia de segurança exporta toda a informação de registo indicada.

KÖNIG

PORTUGUÊS

NETwoRk

Incluí todas as definições de rede para integrar o sistema de DVR na sua rede. Para definir a rede, recomendamos algumas competências de rede. Se necessitar de ajuda, contacte por favor o seu revendedor ou alguém com competências de rede.

Para ligar o DVR à internet, deverão ser feitas determinadas definições na secção de rede. Consultar o manual completo em Inglês para mais detalhes acerca das definições de rede.

AIARM

Oferece a opção de definir o alarme de movimento por canal. Após a definição dos parâmetros, o DVR inicia a gravação se detectar algum movimento.

A secção de alarme permite-lhe ligar a um detector de movimento externo e definir os respectivos parâmetros.

Secção com informação sobre a capacidade do disco rígido e as definições de movimento horizontal, inclinação e zoom da câmara.

Permite definições gerais do sistema do DVR e seus utilizadores.

ADVANCED

Secção para definições avançadas e adicionais do sistema.

Suporte de dispositivo móvel

Este DVR suporta uma emissão em directo das câmaras para o seu dispositivo móvel, como smartphones e tablets. Deste modo, pode ter acesso móvel ao seu sistema de segurança a partir de praticamente qualquer lugar.

Para poder visualizar a emissão, instale a aplicação RXCamPro no seu dispositivo móvel. Pode encontrar a aplicação na Apple App Store (iOS 5.0 ou posterior) e na Google Play (Android 2.3 ou posterior).

Nota: para usar o suporte de dispositivo móvel, o DVR deve estar ligado à internet com as correctas definições de rede.

Precauções de segurança

Quando necessitar de reparação e para reduzir o risco de choque eléctrico, este produto deve APENAS ser aberto por um técnico autorizado.

Desligar o produto da tomada de alimentação e outro equipamento se ocorrer um problema. Não expor o produto à água ou humidade.

Manutenção

Limpar o produto com um pano seco.

Não utilizar solventes de limpeza ou produtos abrasivos.

Garantia

Quaisquer alterações e/ou modificações no produto anularão a garantia. Não nos podemos responsabilizar por qualquer dano causado pelo uso incorrecto deste produto.

Limitação de Responsabilidade

Os designs e as especificações estão sujeitos a alteração sem aviso. Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são reconhecidas como tal neste documento.

Eliminação

• Este produto deve ser eliminado separadamente num ponto de recolha apropriado.
  Não eliminar este produto juntamente com o lixo doméstico.
• Para obter mais informações, contactar o revendedor ou o organismo local responsável pela gestão de resíduos.

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes, válidos para todos os estados membros da União Europeia. Além disso, está em conformidade com todas as especificações e regulamentos aplicáveis no país de venda.

Mediante pedido, será disponibilizada documentação formal. Isto inclui, mas não se limita a: Declaração de Conformidade (e identidade do produto), Ficha de Dados de Segurança de Material e relatório de teste do produto.

Contactar o nosso centro de serviço de apoio ao cliente para obter assistência:

através da página de internet: http://www.nedis.pt/pt-pt/

através de e-mail: [e-mail]

através do telefone: [phone] (durante o horário normal de expediente)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDA

KÖNIG

MAGYAR

Tartalomjegyzék
