Produkttyp	Babymonitor
Märke	Topcom
Modell	KS-4212
Räckvidd inomhus	Upp till 50 meter
Räckvidd utomhus	Upp till 300 meter
Driftfrekvens	DECT 1.9 GHz
Strömförsörjning för föräldraenhet	Uppladdningsbara batterier eller nätadapter
Strömförsörjning för babyenhet	Nätadapter
Batteritid för föräldraenhet	Cirka 10 timmar i standbyläge
Mått för föräldraenhet	120 x 80 x 60 mm
Mått för babyenhet	80 x 60 x 50 mm
Vikt för föräldraenhet	200 g
Vikt för babyenhet	150 g
Huvudfunktioner	Tvåvägskommunikation, nattlampa, ljudnivåindikator, justerbar volym
Displaytyp	Bakgrundsbelyst LCD-skärm
Batteriindikator	Ja
Skötsel och rengöring	Rengör med en mjuk, torr trasa, använd inte kemiska rengöringsmedel
Säkerhet	Låg effekt DECT trådlös teknik, icke-joniserande
Reservdelar och reparerbarhet	Uppladdningsbara batterier, nätadaptrar finns
Allmän information	Bruksanvisning finns att ladda ner (121 sidor)

Vanliga frågor - KS-4212 TOPCOM

Hur man slår på föräldraenheten?

Tryck på På/Av-knappen på sidan av föräldraenheten tills skärmen tänds.

Hur justerar man volymen?

Använd Volym + och Volym --knapparna ovanpå föräldraenheten.

Vad är maximal räckvidd för monitorn?

Räckvidden inomhus är cirka 50 meter och kan nå 300 meter utomhus utan hinder.

Hur vet man att babyenheten är korrekt ansluten?

En länkikon visas på föräldraenhetens skärm när anslutningen är etablerad. Om den blinkar, kontrollera räckvidden.

Kan jag använda uppladdningsbara batterier i föräldraenheten?

Ja, föräldraenheten accepterar Ni-MH-batterier (medföljer ej). Använd adaptern för att ladda dem.

Hur aktiverar man nattlampan?

Tryck på Nattlampa-knappen på baksidan av babyenheten. En ikon visas på föräldraenheten.

Orsakar monitorn störningar med andra enheter?

Nej, DECT-teknik garanterar en säker anslutning utan störningar från andra trådlösa enheter.

Hur fabriksåterställer man föräldraenheten?

Håll ner På/Av-knappen i 10 sekunder tills skärmen släcks, slå sedan på den igen.

Vad gör jag om monitorn inte fungerar?

Kontrollera först batterierna och de elektriska anslutningarna. Se bruksanvisningen för vanliga fel eller kontakta Topcoms kundtjänst.

Hur rengör jag monitorn?

Använd en mjuk, torr trasa. Doppa aldrig enheterna i vatten och använd inte starka rengöringsmedel.

BRUKSANVISNING KS-4212 TOPCOM

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

Denna bruksanvisning tillhör Babytalker 1020 (hädanefter hänvisad till som "enheten"). Den innehåller viktig information om hur du monterar monitorn, säkerhetsaspekter, korrekt användning och skötsel av monitorn.

Bruksanvisningen måste alltid förvaras i närheten av enheten.

Den bör läsas och följas av alla som ansvarar för användningen av enheten, åtgärdar fel på den och/eller rengör den.

Ha denna bruksanvisning i säkert förvar och överlämna den till nästa ägare vid försäljning av enheten.

1.1 Copyright

Denna dokumentation är skyddad av copyright.

Alla rättigheter förbehålls, inklusive fullständig kopiering eller kopiering av vissa delar, duplikation och distribution genom särskilda processer (såsom databehandling, databärare och datanätverk), och ändringar av substantiv samt tekniska ändringar.

1.2 Varningssignaler

! FARA

Ett varningsmeddelande för denna risknivå påvisar en överhängande farlig situation.

Om den farliga situationen inte förhindras kan den leda till dödsfall eller allvarliga skador.

WARNING

Ett varningsmeddelande för denna risknivå påvisar en potentiell farlig situation.

Om den farliga situationen inte förhindras kan den leda till dödsfall och/eller allvarliga skador.

- En kommentar påvisar ytterligare information som gör användningen av enheten enklare.

1.3 Använd enligt anvisningarna

Denna enhet är endast utformad för icke kommersiell användning vid övervakning av barn i avgränsade utrymmen. All annan användning förutom det som anges i bruksanvisningen anses vara felaktig.

WARNING

Fara orsakad av felaktig användning!

Felaktig användning av enheten eller användning i annat syfte än vad den är avsedd för kan leda till fara.

- Följ användarinstruktionerna i denna manual.

Krav på ersättning för skador av olika slag som orsakats av felaktig användning accepteras ej.

Användaren bär ensam ansvaret.

2 Säkerhet

Detta kapitel innehåller viktig säkerhetsinformation angående användningen av enheten.

Denna enhet uppfyller de säkerhetskrav som ställts. Felaktig användning kan dock orsaka personskada eller materiella skador.

Kontakt med strömförande kablar eller komponenter kan innebära livsfara!

Följ säkerhetsinstruktionerna nedan för att undvika fara orsakad av elektrisk ström:

• Använd endast de strömförsörjningskomponenter som bifogats i förpackningen eftersom andra delar annars kan skadas.
• Använd inte enheten om strömförsörjningsenheten, kabeln eller säkringen är skadad.
• Öppna aldrig strömförsörjningsenhetens hölje. Det finns en risk för elektrisk chock vid kontakt med strömförande anslutningar eller om den elektriska och mekaniska strukturen ändras.
• Skydda enheten från fukt, vätska och damm. Koppla ur strömförsörjningsenheten genast om den kommer i kontakt med vätska.
• Koppla ur strömförsörjningsenheten om fel uppkommer, vid storm samt före rengöring.
• Skydda kablar från heta ytor och andra faror och kläm inte ihop dem.

2.2 Användning av batterier

WARNING

Fara orsakad av felaktig användning!

Felaktig användning av batterier kan vara farligt.

• Använd endast batterier av samma typ.
• Kontrollera att batterierna sätts i med polerna åt rätt håll. Felaktig polaritet skadar batterierna och enheten.
• Släng aldrig batterier i en öppen eld eftersom de kan explodera.

- Batteriändarna får aldrig oavsiktligt eller avsiktligt sättas i kontakt med varandra eller tillåtas komma i kontakt med metallobjekt. Detta leder till överhettning, explosion eller brand.

- Håll batterier utom räckhåll för barn. Kontakta läkare omedelbart om batterier sväljs.

- Läckande batterisyra kan orsaka bestående skada på enheten. Var mycket försiktig vid hantering av skadade eller läckande batterier. Fara för kemiska brännskador! Använd skyddshandskar.

- Ta bort batterierna om enheten inte ska användas under en längre period.

2.3 Grundläggande säkerhetsanvisningar

Följ säkerhetsinstruktionerna nedan för att använda enheten på ett säkert sätt:

• Enheten måste monteras av en vuxen. Håll små delar utom räckhåll för barn under montering.
• Låt inte barn leka med enheten eller dess delar.
• Se till att enheten och kablar alltid är utom räckhåll för barn.
• Täck aldrig över enheten med en handduk, filt etc.
• Defekta komponenter måste ersättas med originalreservdelar. Endast dessa delar uppfyller garanterat säkerhetskraven.
• Stäng av enheten på alla platser där anvisningar kräver att du gör det. Sjukhus och värdinrättningar kan använda enheter som reagerar mot och är känsliga för externa höga frekvenser.

3 Konstruktion och funktion

Babyövervakaren består av en föräldraenhet och en babyenhet som ansluts med en radio enligt PMR 446-standard.

Babyenheten börjar sända så fort som mikrofonen känner av ett ljud. Dessa ljud överförs av föräldraenheten. Användare kan ställa in mikrofonkänsligheten (se sidan 42).

- Enheten ersätter inte ansvarsfull och lämplig vuxenövervakning. Den är endast ett tillbehör.

4 Komponenter på föräldraenheten (se figur □ på utvikningsbladet).

1 Display 7 Högtalare
2 Lysdioder 8 Volym upp-knapp
3 Kanal upp-knapp 9 Av/på-knapp
- Välj nästa kanal
4 Kanal ned-knapp 11 Bältesklämma
- Välj föregående kanal
5 Lysdiod-knapp 13 Batterilucka
6 Volym ned-knapp

14 Display 19 Mikrofon
15 Kanal upp-knapp 20 Lysdiodknapp nattlampa
- Välj nästa kanal
16 Kanal ned-knapp 22 Jack för strömadapter
- Välj föregående kanal
17 Knappen Set 24 Röstkänslighetsstyrning
18 Av/på-knapp

visar batteriets laddningsstatus:

• betteri helt laddat
• batteri nästan slut

29 Privat läge, ikon
30 Matningstimer, ikon
31 Tidsintervall för matning

Babyenheten

32 Överföring, ikon
33 Kanalnummer
34 Batterinivåindikator visar det laddningsbara batteriets status:

Batteri

fullt

- Symbolen blinkar: Batteri nästan tomt

35 Anslutning för strömadapter, ikon
36 Privat läge, ikon

5 Förbereda enheten för användning

Risk för personskada och materiella skador när enheten förbereds för användning! Låt inte barn leka med förpackningsmaterialet. Det finns risk för kvävning.

Enheten måste placeras på en plats som motsvarar följande krav för säker och korrekt användning:

• Eluttag måste vara lätta att nå så att nätkabeln enkelt kan tas ut vid behov.
• Enheten måste placeras på en torr plats.

5.3 Ta bort/installera bältesklämman från föräldraenheten

• För att ta bort bälteshållaren från apparaten, skjut bälteshållaren (B) uppåt samtidigt som den dras bort från apparaten (A).
• När bältesklämman 11tts tillbaka indikerar ett klick-ljud att den är låst i sitt läge.

5.4 Strömförsörjning

5.4.1 Sätta i batterierna i babyenheten

• Babyenheten fungerar med tre alkaliska AAA-batterier eller via strömförsörjningsenheten som ingår.
  • Babyenheten har ingen laddningsfunktion.
• Vi föreslår att batterierna sätts i även om du tänker använda enheten via elnätet. Detta innebär att enheten automatiskt får strömförsörjning via batterierna vid strömavbrott.

• Använd inte förbrukade och nya batterier tillsammans.

• Öppna batterifacket.

• Sätt i tre alkaliska AAA-batterier (LR03). Kontrollera att batterierna har rätt polaritet.
• Stäng batterifacket.

5.4.2 Anslut babyenheten till elnätet

• Koppla in strömadapterns lilla kontakt i strömadapterjacket 22id sidan om babyenheten. Ett klickljud anger att jacket är låst i sitt läge.
• Anslut strömadaptern (7,5V DC/300 mA) till ett vägguttag (230-240V\~ 50 Hz).

- Använd bara den medföljande strömadaptern.

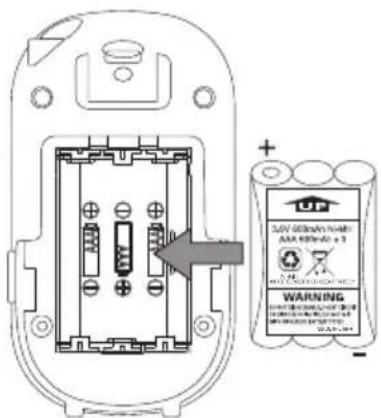

5.4.3 Sätta i batterierna i föräldraenheten

WARNING

Personskada och materialskada kan inträffa om icke-uppladdningsbara batterier används i föräldraenheten!

- Använd endast Ni-MH-batteripacket som följer med produkten.

- Föräldraenheten kan endast användas med ett Ni-MH-batteripack som ingår. Den kan inte användas med encelliga Ni-MH-batterier!

• Ta bort bältesklämman.
• Tryck på batteriluckan o13 skjut den nedåt.
• Placera det laddningsbara batteripacket enligt de angivna polerna.
• Sätt tillbaka 13ket och bältesklämman.

5.4.4 Ladda batterierna i föräldraenheten

• Anslut strömadaptern (7,5V DC/300 mA) till ett vägguttag (230-240V\~ 50 Hz).
• Den blinkande batteriindikatorn på displayen visar att batterierna laddas:

- Det tar ungefär 12 timmar att ladda batterierna. - Batterierna laddas kontinuerligt. blinkande batteriindikatorn på displayen är därför synlig även när batterierna är fulladdade.

6 Användning av enheten

6.1 Slå på och av föräldra- och babyenheten

• Tryck på strömbrytaren fögatt stänga av föräldraenheten. Displayen tänds
• För att stänga av babyenheten, tryck på strömbrytaren 18. Display 14 tänds.
• För att stänga av föräldraenheten, håll in på-/av-knappen tillg displayen försvinner
• För att stänga av babyenheten, håll in på-/av-knappen till 18displayen försvinner.

6.2 Ställa in kanalen

För att kommunicera mellan baby- och förädraenheten måste båda ställas in på samma kanal.

• Tryck på knappen kanal upp el3r kanal ned på f4äldraenheten för att välja kanal på föräldraenheten.
• Tryck på knappen kanal upp el5 kanal ned på b6 byenheten för att välja samma kanal som på förädraenheten.

i

VIKTIGT:

Det går inte att ställa in en kanal samtidigt som babyenheten sänder (TX 32isas i displayen). Kanalknapparna uppåt 15ch nedåt s16rar inte. Se till så att VOX-brytaren 24r satt på minimum (motsols) och gör inga höga ljud när du ställer in kanalen för babyenheten.

När båda enheterna har samma kanal kan föräldraenheten ta emot signalen från babyenheten.

När Må en av eller båda enheterna visas är det privata läget aktiverat. Se kapitel "Aktivera privat läge" på sidan 42.

6.3 Aktivera privat läge

Babytalker 1020 fungerar på fria frekvenser (PMR - 446 Mhz).

Andra PMR-enheter i området på samma kanal kan höra den överförda babyphone-signalen.

Detta innebär också att föräldraenheten kan ta emot signalen från andra PMR-enheter.

För att undvika störningar från andra PMR-enheter måste privat läge aktiveras på både föräldra- och babyenheten.

När föräldra- och babyenheten har samma kanal:

• Tryck på set-knappen 10n gång för att aktivera privat läge på föräldraenheten.
• Tryck på set-knappen 17h gång för att aktivera privat läge på babyenheten.

i

- När privat läge är aktiverat visas . M

6.4 Ställa in sändningsvolymen på föräldraenheten

Det finns 8 volymnivåer.

• Tryck på 8nappen för att öka volymen.
• Tryck på -6 nappen för att minska volymen.

6.5 Ställa in mikrofonkänslighet (VOX)

Babyenheten fungerar i VOX-läge. Det innebär att babyenheten börjar sända så snart som mikrofonen känner av ljud. Känsligheten på ljudavkänningen kan ändras av användaren.

När du ökar känsligheten känner babyenheten av tystare ljud.

Du kan ställa in röstkänsligheten genom att vrida på VOX-brytaren 24

• Medurs till det högsta röstkänslighetsläget
• Moturs till det lägsta röstkänslighetsläget

6.6 Matningstimer

Matningstimern är en nedräkningstimer som kan användas för att ställa in alarm som påminner dig om när det är dags för nästa matning eller tid för medicin.

Sätta på och ställa in nedräkningstimern.

• Tryck på och håll inne inställningsknappen 105 sekunder. Ikonen för matningstimerns intervall visas.
• Tryck på kanal 3op för att välja timme.
• Tryck på kanal 4pp för att välja minuter.
• Tryck på inställningsknappen set 10r att bekräfta.

När alarmet hörs trycker du på valfri knapp (utom på/av-knappen) för att inaktivera.

i

- För att avaktivera matningstimern under pågående nedräkning använder du menyfunktionen igen och återställer timmar och minuter till noll.

6.7 Nattlampa på babyenheten

• Tryck på nattlampa-knappen 20r att aktivera lysdioden för nattlampa .
• Tryck på nattlampa-knappen 20en för att avaktivera lysdioden för nattlampa . 21

6.8 Lysdiod på föräldraenheten

• Tryck på lysdiodknappen 5'r att aktivera lampan . 2
• Tryck på lysdiodknappen 5'r att avaktivera lampan . 2

7 Tekniska data

Kanaler	8
Underkod	DCS
Frekvens	446,00625 MHz-446,09375 MHz
Räckvidd	Upp till 2 km (öppen terräng)
Sändningseffekt	=< 500 mW ERP
Moduleringstyp	FM - F3E
Kanaldelning	12,5 kHz
Batterier	Babyenhet: 3 x alkaliska AAA "LR03"-batterierFöräldraenhet: Batteripack (3 x AAA Ni-MH-batterier)
Strömadapter	Babyenhet: In: 230-240V~ 50 Hz/Ut: DC 7,5 V/300 mAFöräldraenhet: In: 230-240V~ 50 Hz/Ut: DC 7,5 V/300 mA

8 Rengöring och underhåll

Detta kapitel innehåller viktig information angående rengöring och underhåll av enheten.

Följ instruktionerna för att undvika skada orsakad av felaktig rengöring av enheten och för att se till att den fortsätter att fungera korrekt.

- Stäng av enheten och koppla ifrån elnätsanslutningen före rengöring.

WARNING

Fara p.g.a. läckande batterisyra!

Om batterierna läcker kan vätskan som kommer ut orsaka personskada (hudirritation) eller skada enheten.

• Använd skyddshandskar.

WARNING

- Använd inte rengöringsmedel eller lösningsmedel. Användning av sådana rengöringsmedel kan skada höljet och medlet kan tränga in i enheten och orsaka bestående skador.

8.2 Rengöring

• Använd en mjuk, fuktig trasa för att rengöra enheten.
• Använd en mjuk borste för att rengöra smutsiga anslutningar och kontakter.
• Använd en torr, luddfri trasa för att rengöra batterikontakter och batterifacket.
• Stäng av enheten om den blir våt och ta genast ut batterierna.

Torka batterifacket med en mjuk trasa för att minimera eventuella vattenskador. Lämna luckan till batterifacket öppen under natten eller tills enheten är helt torr.

Vänta till dess att enheten är helt torr innan du använder den igen.

8.3 Underhåll

• Kontrollera och byt ut enhetens batterier regelbundet.
• Kontrollera anslutningar och kablar för att försäkra dig om att de fungerar.

! FARA

- Koppla från enheten från elnätet innan du börjar lösa problem.

WARNING

Reparationer som inte utförs korrekt kan vara farliga och skada enheten!

• Försök inte att justera eller reparera enheten.
• Enheten eller kablarna bör endast repareras av en specialist på ett auktoriserat servicecenter.
• Om du misstänker att din enhet är skadad (t.ex. om någon har tappat den), ta med den till en specialist för kontroll innan du använder den igen.

8.4 Förvaring

Ta ut batterierna ur föräldra- och babyenheten.

Placera enheten på en torr plats.

8.5 Hantering (miljöskydd)

Släng enheten i enlighet med direktivet 2002/96/EG-WEEE (om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter). Om du har frågor, vänligen kontakta den person som ansvar för den lokala återvinningen.

Batterier ska kasseras på ett miljövänligt sätt enligt lokala bestämmelser.

9 EG-försäkran om överensstämmelse

Härmed försäkrar TOPCOM EUROPE N.V., att denna enhet uppfyller de grundläggande kraven och efterlever andra relevanta bestämmelser i direktiv 1999/5/EG.

En försäkran om överensstämmelse finns på: http://www.topcom.net/cedeclarations.asp.

10 Topcoms garanti

10.1 Garantiperiod

Topcoms produkter har en garantiperiod på 24 månader. Garantiperioden påbörjas den dag då enheten köps. Det finns ingen garanti på standardbatterier eller uppladdningsbara batterier (AA-/AAA-typ).

Förbrukningsdelar eller defekter som orsakar en försumbar effekt på apparatens funktion eller värde täcks inte av garantin.

För att du ska kunna göra ett garantianspråk måste du visa upp det ursprungliga inköpskvittot, eller en kopia av detta, där inköpsdatum och produktmodell framgår.

10.2 Garantiundantag

Skador eller defekter som orsakats av felaktig behandling eller användning, och skador till följd av användning av delar eller tillbehör som inte är original, täcks inte av garantin.

Garantin täcker inte skador orsakade av yttre faktorer som blixtnedslag, vatten och eld eller skador orsakade under transport.

Ingen garanti kan krävas om serienumret på apparaten har ändrats, avlägsnats eller gjorts oläsligt.

Eventuella garantianspråk gäller inte om enheten har reparerats, ändrats eller modifierats av köparen.

1 Generelt

29 Privattilstandsikon
30 Madningstimerikon
31 Madningsinterval

Babyenhed

32 Transmissionsikon
33 Kanalnummer
34 Batteriniveauindikator viser batteriniveauet:

36 Privattilstandsikon

6.8 LED-lykt på foreldreenheten

1 N ä y t t ö 2 L E D - v a l o
