BRUKSANVISNING 405-057 Meec Tools

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

OBS! Förvaras oåtkomligt för barn.

- Personer som inte tagit del av dessa anvisningar ska inte använda laseravständsmätaren.

- Ta inte bort varningsetiketterna från laseravständsmätaren.

- Produkten uppfyller laserklass II (620–690 nm).

- Titta aldrig in i laserstrålen, och rikta den aldrig mot andra personer. risk för temporär blindhet eller ögonskador.

- Hantera alltid laseravständsmätaren på ett sätt som förhindrar att laserstrålen riktas mot andra personers ögon.

- Kontrollera laseravständsmätarens skick innan den används.

- Användaren måste kontrollera laseravständsmätarens noggrannhet om den tappas eller utsätts för andra mekaniska påfrestningar.

- Ta alltid ur batterierna om laseravständsmätaren skickas per post eller liknande.

TEKNISKA DATA

Mätområde (1) 0,05-30 m	(2)
Mätnoggrannhet ±2 mm	(3)
Mätenhet 0,001 m
Laserklass Klass II, <1 mW
Lasertyp 620 – 690 nm
Drifttemperatur 0 – 40 °C
Förvaringstemperatur -20 – 65 °C
Bakgrundsbelysning/display Automatisk justering av displayens ljuststyrka	(4)
Batterier AAA (alkaliska), 2 x 1,5 V
Antal mätningar per batteripar >3000
Automatisk avstängning efter 180 s
Mått (LxBxH) 115 x 50 X 24 mm
Vikt (utan batterier) 76 g

(1) Mätning vid goda ljusförhållanden
(2) Maximalt avvikelsefel eller kortare räckvidd kan uppstå vid ogynnsamma förhållanden som starkt ljussken, mätning på reflekterande eller mycket grova ytor eller om omgivande temperatur är för hög eller låg.
(3) Vid mätning inom 10 m är mätnoggrannheten ± 2 mm. Över 10 m beräknas mätnoggrannheten enligt följande: ± 2 mm ± 0,05* (D-10) (D: Mätavständ, Enhet: m)
(4) När laseravständsmätaren inte används justeras inte ljustyrkan var femte sekund.

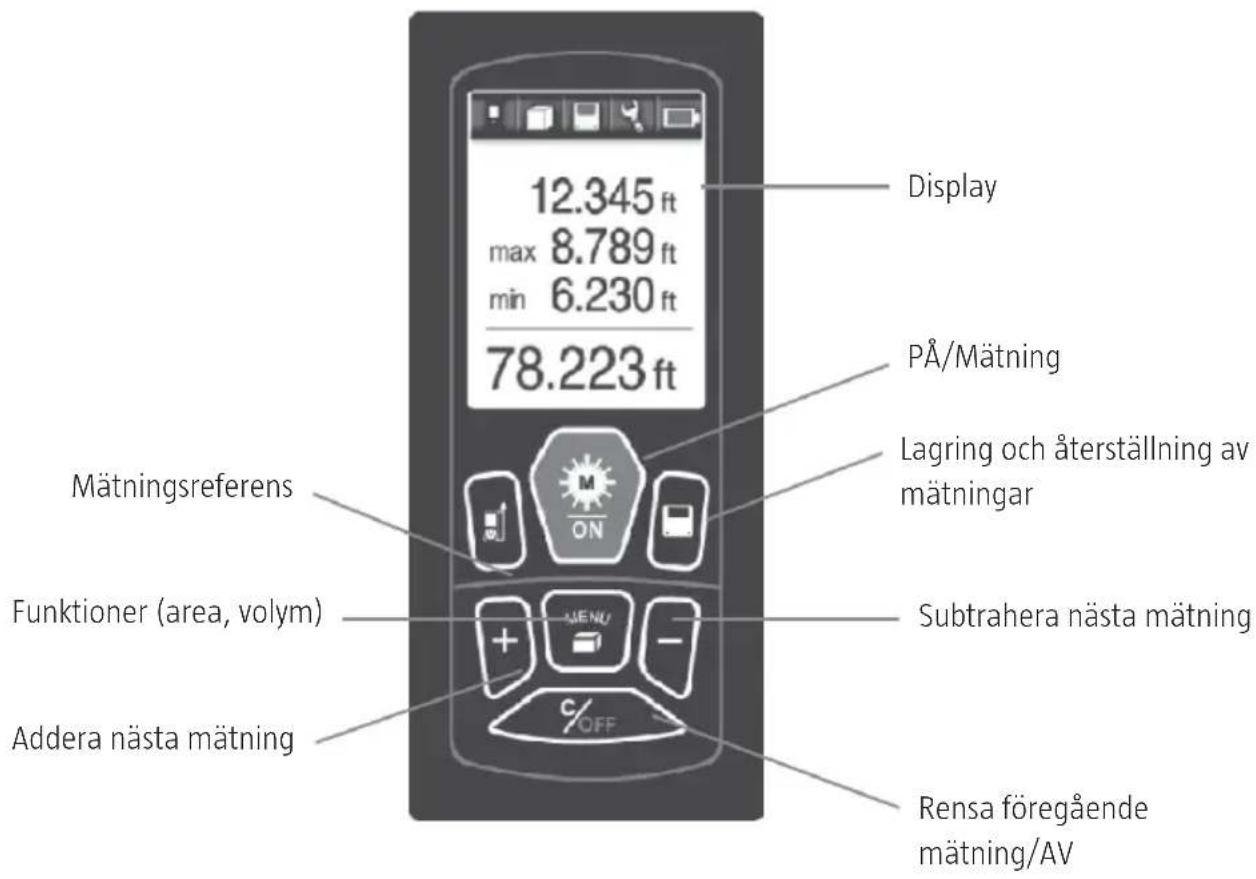

BESKRIVNING

MONTERING

Batterier

1. Ta ur batterierna ur förpackningen och sätt in dem i laseravständsmätaren. OBS! Kontrollera polmarkeringarna, positivt (+) och negativt (-), på batterierna och i batterifacket.
2. Stäng batteriluckan.

VARNING! Ta ur batterierna om laseravständsmätaren inte ska användas under en längre period (30 dagar).

HANDHAVANDE

FUNKTIONER

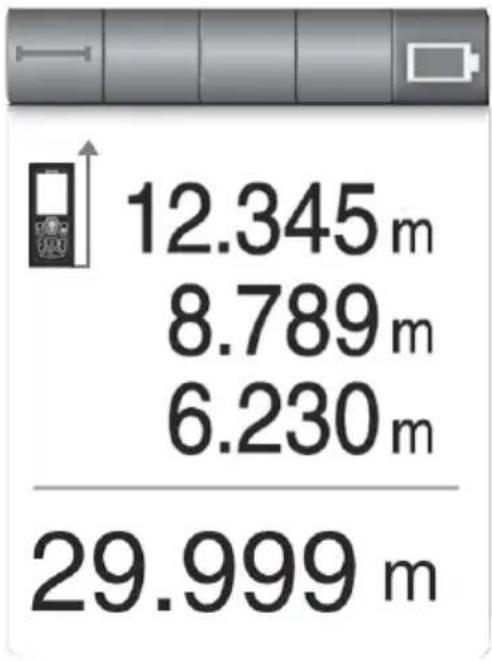

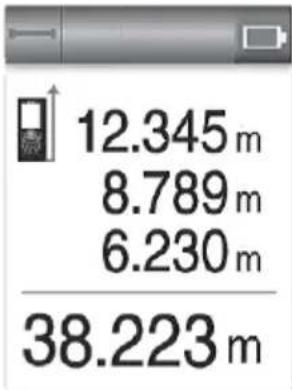

Visning på skärmen

Tredje föregående mätning

Andra föregående mätning

Föregående mätning

Aktuell mätning

Förklaring av symboler

Symbol Namn Beskrivning
	Laser på Visar att lasern är aktiverad
	Mätningsreferens
	Enkel mätning	Symbolen blinkar i läget Enkel mätning
	Kontinuerlig mätning	Symbolen blinkar i läget Kontinuerlig mätning

		Funktioner	Indikerar funktioner: area, volym
		Väntar på mätning
		Batteriindikator	Ju fler staplar desto högre batterinivå. Blinkning betyder att det är dags att ladda batterierna.
		Datalagring	Indikerar att äldre mätningar visas. 50 är den nyaste och 1 den äldsta.
		Mättenheter	Den förinställda visningsenheten är meter.
		Maskinvarufel	Starta/stäng av laseravständsmätaren flera gånger. Kontakta återförsäljaren om symbolen inte försvinner.

Enhet AV Tryck på Trycktid Tryck		2 Trycktid Tryck 3 Trycktid Deskrivning
Strömbrytare		Lång
Enhet PÅ
Enkelmätning		Kort		Kort 1 Aktivera lasern			2 Mät
Kontinuerlig mätning		Lång		Kort för att stoppa			Maximalt avstånd Minimalt avstånd Senaste avstånd
Ändra mätreferens		Kort	Mätning från bakkant (std.)	Kort	Mätning från framkant		Mätning från laseravständsmätarensbakkant är standard-inställning när mätaren startas.
Area		Kort					Resultatet visar 2 mätresultat och area.
Volym		Kort					Resultatet visar 3 mätresultat och volym.
Addition	+	Kort					Adderar nästa mätresultat.
Subtraktion	-	Kort					Subtraherar nästa mätresultat.
Ändra måttenhet		Lång
Minne (lagra)		Kort
Minne (läs)		Lång	Forbereuer radering	Kort	Raderar	Kort
Rensa före-gående åtgård		Kort
Stäng av		Lång

OBS!

Använd inte prismor eller reflekterande ytor. Avständ kan mätas från alla stationära objekt som inte har en reflekterande yta, t.ex. betong, sten, trä, plast, papper, etc. Prismor eller andra starkt reflekterande ytor är inte tillåtna och kan ge felaktiga resultat.

Enkel mätning

1. Starta laseravständsmätaren genom att trycka på PÅ-knappen.
2. Tryck på PÅ-knappen igen för att aktivera lasern.
3. Rikta laserstrålen mot ytan som ska mätas och tryck på PÅ-knappen igen. Mätresultatet visas på displayen.
4. Stäng av genom att trycka och hålla ned AV-knappen.

Enkel mätning

1. Starta laseravständsmätaren och tryck och håll ned PÅ-knappen i 2 sekunder tills ikonen för kontinuerlig mätning visas. Då aktiveras läget Kontinuerlig mätning. Laseravständsmätaren piper under kontinuerlig mätning om ljudfunktionen är aktiverad.

2. Tryck på mätningsknappen igen om du vill avsluta kontinuerlig mätning.

När kontinuerlig mätning avslutas visar displayen:

• Maximalt avständ
• Minimalt avständ
• Senaste avständ

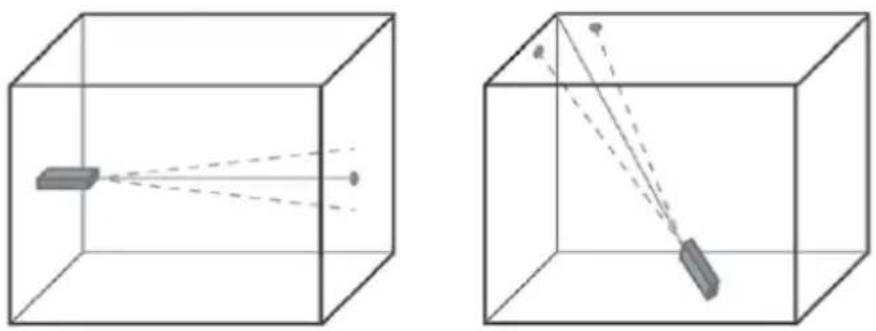

Kontinuerlig mätning kan vara användbart för att ta reda på det kortaste avståndet till en vägg eller det längsta avståndet till ett hörn. Se bilderna nedan.

Rensa den senaste mätningen eller det senaste kommandot genom att trycka på Rensa/AV-knappen. Vid områdes- och volymmätningar rensar Rensa/AV-knappen den senaste mätningen men sparar föregående mätningar.

Ändra referens

Den förinställda mätreferensen är laseravständsmätarens bakkant. Ändra till framkant, mitt eller utökad bakkant som ikonen visar genom att trycka på knappen MÄTNINGSREFERENS.

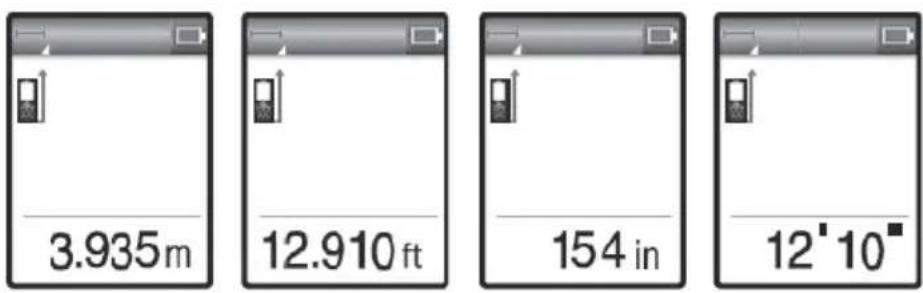

Ställa in måttenhet

Tryck och håll in knappen MÄTNINGSREFERENS tills måttenheten ändras. Tryck igen för att ändra till nästa måttenhet. Alternativen för måttenhet är: m, fot, tum, fot-tum.

1. Tryck på FUNKTION-knappen och bläddra mellan symbolerna tills du hittar önskad funktion, se bilderna nedan.

1. Tryck på PÅ-knappen för att aktivera lasern och göra den första mätningen.
2. Tryck på PÅ-knappen för att aktivera lasern och göra den andra mätningen.
3. Tryck på PÅ-knappen för att aktivera lasern och göra den tredje mätningen (vid behov).

Displayen visar vilken mätning som görs enligt följande tabell.

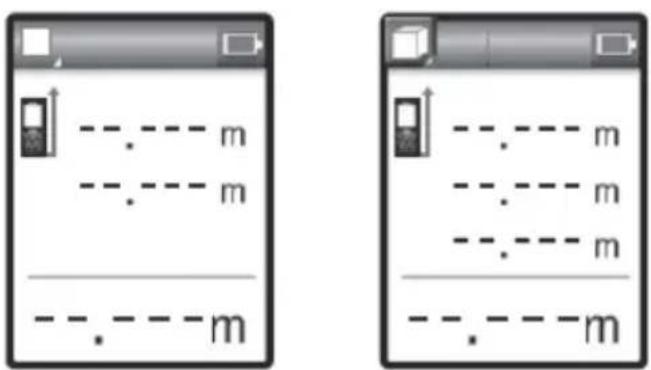

Mätningsfunktion Ikoner Mätningssekvens
Enkel mätning
Areamätning
Volymmätning

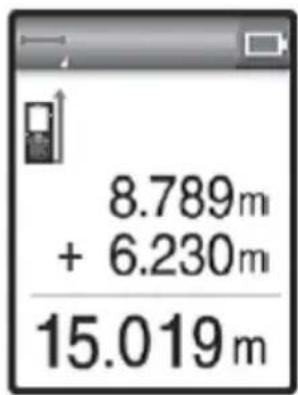

Addition och subtraktion

• Nästa mätning adderas till föregående mätning
• nästa mätning subtraheras från föregående (se bilden nedan).

Lagring och återställning av mätningar

Laseravständsmätaren lagrar automatiskt 50 mätresultat.

1. Lagra mätningar: Spara manuellt genom att trycka på knappen.
2. Hämta mätningar: Tryck på rensningsknappen.
3. Tryck på +-knappen. Displayen visas som bilden.
4. Ju högre siffra (upp till 50) desto nyare är mätningen.
5. Bläddra genom mätningarna med plus- eller minusknapparna (+/-).

UNDERHÅLL

Kalibreringskontroll

Vi rekommenderar att användaren då och då kontrollerar laseravständsmätarens kalibrering.

1. Välj ett känt avständ på 1 till 5 meter som inte förändras över tid.
2. Mät avståndet 10 gånger. Beräkna avvikelsen från det faktiska avståndet. Avvikelsen ska vara mindre än den typiska avvikelsetoleransen på ± 1,5 mm.

Rengöring och torkning

1. Blås bort damm från linsen.
2. Rör inte vid linsen med fingrarna.
3. Använd endast en ren mjuk trasa för rengöring. Fukta trasan en aning med ren alkohol eller lite vatten vid behov.

OBS! Använd inte andra vätskor eftersom de kan skada plastkomponenterna.

Förvaring

Temperaturgränserna för förvaring av laseravständsmätaren måste följas. Ta ur laseravständsmätaren ur fodralet om det har blivit blött. Laseravständsmätaren, fodralet och tillbehören ska rengöras och torkas (vid maximalt 65 °C). Lägg först tillbaka laseravständsmätaren i fodralet när fodralet här helt torrt. Kontrollera laseravständsmätarens noggrannhet om den används efter en längre förvaringsperiod eller transport.

FELKODER

Felkod Potentiell orsak Åtgärd
Err10 Låg batterinivå Byt batterier
Err15 Utanför mätområde Mät mål inom mätområdet
Err16 Mottager signal är för svag Använd mål med ljus färg	Håll laseravständsmätaren stadigare.
Err18 Bakgrundsljus för starkt Använd mörkare mål
Err26 Utanför display

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
