BRUKSANVISNING 405-057 Meec Tools

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

MERK! Oppbevares utilgjengelig for barn.

• Personer som ikke er kjent med disse anvisningene, skal ikke bruke laseravstandsmåleren.
• Advarselsetikettene må ikke fjernes fra laseravstandsmåleren.
• Produktet oppfyller laserklasse II (620–690 nm).
• Se aldri inn i laserstrålen, og rett den aldri mot andre personer. Det medfører risiko for midlertidig blindhet eller øyenskader.
• Händter alltid laseravstandsmåleren på en måte som hindrer at laserstrålen rettes mot øynene på andre personer.
• Kontroller laseravstandsmålerens tilstand før den brukes.
• Brukeren må kontrollere laseravstandsmålerens nøyaktighet hvis den faller ned eller utsettes for andre mekaniske påkjenninger.
• Ta alltid ut batteriene hvis laseravstandsmåleren sendes i posten eller lignende.

TEKNISKE DATA

Måleområde (1) 0,05-30 m (2)

Målenøyaktighet ±2 mm (3)

Måleenhet 0,001 m

Laserklasse Klass II, <1 mW

Bakgrunnsbelysning/display Automatisk justering av lysstyrken i displayet (4)

Batterier AAA (alkaliske), 2 x 1,5 V

Antall målinger per batteripar >3000

Slås automatisk av etter 180 s

Mål (LxBxH) 115 x 50 X 24 mm

Vekt (uten batterier) 76 g

(1) Måling ved gode lysforhold

(2) Maksimal avvik eller kortere rekkevidde kan forekomme ved ugunstige forhold som sterkt lys, måling på reflekterende eller svært grove overflater, eller hvis omgivelsestemperaturen er for høy eller lav.

(3) Ved måling innen 10 m er målenøyaktigheten ± 2 mm. Over 10 m beregnes målenøyaktigheten på følgende måte: ± 2 mm ± 0,05* (D-10) (D: Måleavstand, enhet: m)

(4) Når laseravstandsmåleren ikke brukes, justeres ikke lysstyrken hvert femte sekund.

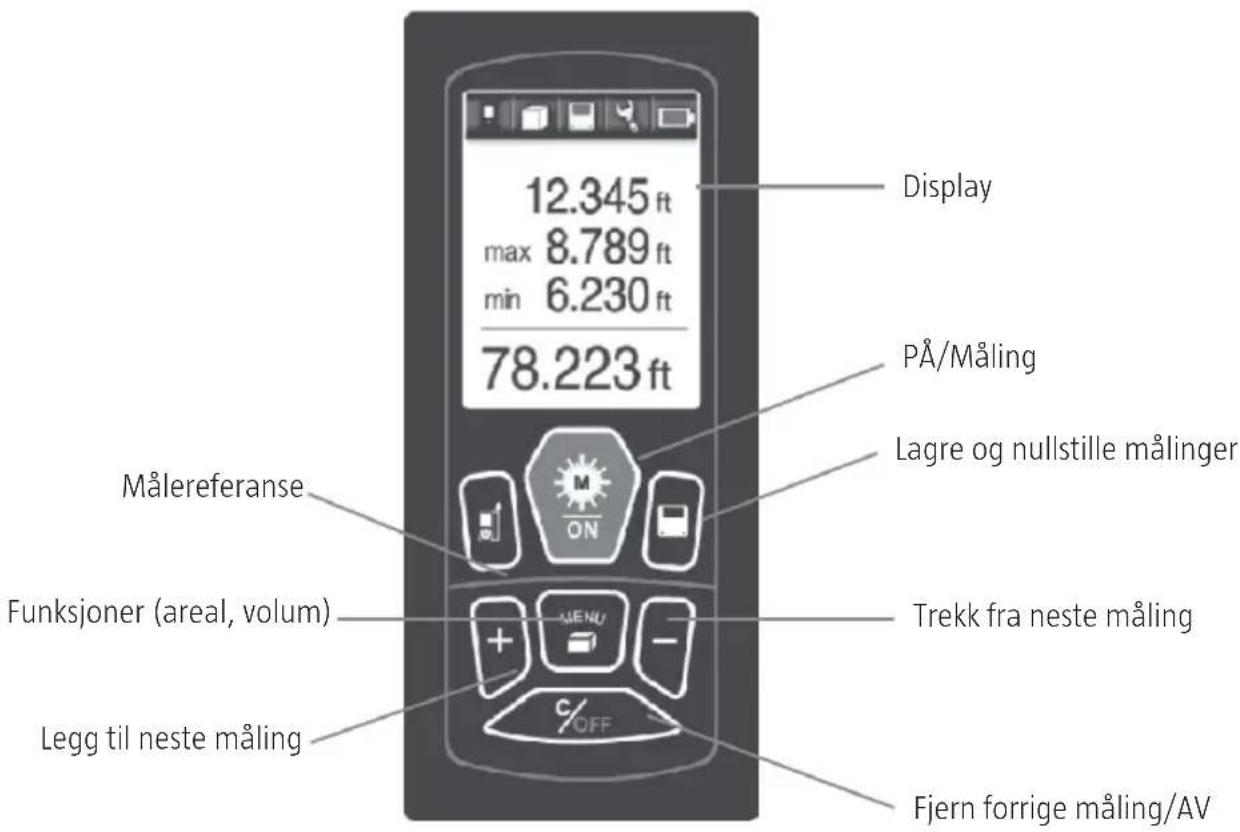

BESKRIVELSE

MONTERING

Batterier

1. Ta batteriene ut av emballasjen og sett dem inn i laseravstandsmåleren. MERK! Kontroller merkingen for plusspol (+) og minuspol (-) på batteriene og i batterirommet.
2. Lukk batteriluken.

ADVARSEL! Ta batteriene ut av lampen hvis den ikke skal brukes over en lengre periode (30 dager).

HÄNDTERING

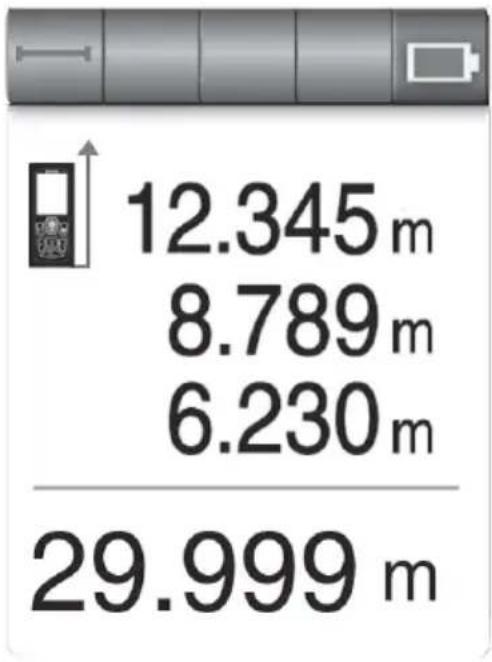

FUNKSJONER

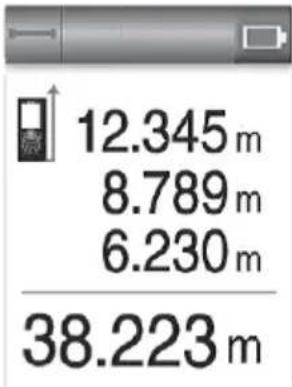

Visning på skjermen

← Tredje foregående måling

Andre foregående måling

Forrige måling

Aktuell måling

Forklaring av symboler

Symbol Navn Beskrivelse
	Laser på Viser at laseren er aktivert
	Målereferanse
	Enkel måling	Symbolet blinker i innstillingen Enkel måling
	Kontinuerlig måling	Symbolet blinker i innstillingen Kontinuerlig måling

		Funksjoner	Indikerer funksjoner: areal, volum
		Venter på måling
		Batteriindikator	Jo flere stolper, jo høyere batterinivå. Blinking betyr at det er på tide å lade batteriene.
		Datalagring	Indikerer at eldre målinger vises. 50 er den nyeste og 1 den eldste.
		Måleenheter	Den forhåndsinnstilte visningsenheten er meter.
		Maskinvarefeil	Start/slå av laseravstandsmåleren flere ganger. Kontakt forhandleren hvis symbolet ikke forsvinner.

Enhet AV Trykk på Trykkva-		righet	Trykk 2 Trykkva-	righet	Trykk 3 Trykkva-	righet	Beskrivelse
Strømbryter		Lang
Enhet PÅ
Enkelmåling		Kort		Kort 1 Aktiver laseren			2 Mål
Kontinuerlig måling		Lang		Kort for å stoppe			Maksimal avstand Minste avstand Siste avstand
Endre målereferanse		Kort	Måling fra bakre kant (std.)	Kort			Måling fra bakre kant på laserav-standsmåleren er standardinnstil-ling når måleren startes.
Areal		Kort					Resultatet viser 2 måleresultater og areal.
Volum		Kort					Resultatet viser 3 måleresultater og volum.
Addisjon	+	Kort					Legger til neste måleresultat.
Subtraksjon	-	Kort					Trekker fra neste måleresultat.
Endre måleen- het		Lang
Minne (lagre)		Kort
Minne (les)		Lang		Kort		Kort
Fjern forrige handling		Kort
Slå av		Lang

MERK!

Bruk ikke prismer eller reflekterende overflater. Avstanden kan måles fra alle stasjonære gjenstander som ikke har en reflekterende overflate, f.eks. betong, stein, tre, plast, papir osv. Prismer eller andre sterkt reflekterende flater er ikke tillatt, og kan gi feil resultat.

Enkel måling

1. Start laseravstandsmåleren ved å trykke på PÅ-knappen.
2. Trykk på PÅ-knappen igjen for å aktivere laseren.
3. Rett laserstrålen mot flaten som skal måles, og trykk på PÅ-knappen igjen. Måleresultatet vises på displayet.
4. Slå av ved å trykke og holde inne AV-knappen.

Enkel måling

1. Start laseravstandsmåleren, trykk og hold inne PÅ-knappen i 2 sekunder til ikonet for kontinuerlig måling vises. Det aktiverer innstillingen Kontinuerlig måling. Hvis lydfunksjonen er aktivert, piper laseravstandsmåleren under kontinuerlig måling.

2. Trykk på måleknappen igjen hvis du vil avslutte kontinuerlig måling.

Når kontinuerlig måling avsluttes, viser displayet følgende:

• Maksimal avstand
- Minste avstand
- Siste avstand

Fjern den siste målingen eller den siste kommandoen ved å trykke på Fjern/AV-knappen. Ved areal- og volummåling fjerner Fjern/AV-knappen den siste målingen, men lagrer foregående målinger.

Endre referanse

Den forhåndsinnstilte målereferansen er bakre kant på laseravstandsmåleren. Endre til fremre kant, midten eller utvidet bakre kant ifølge ikonet ved å trykke på knappen MÅLEREFERANSE.

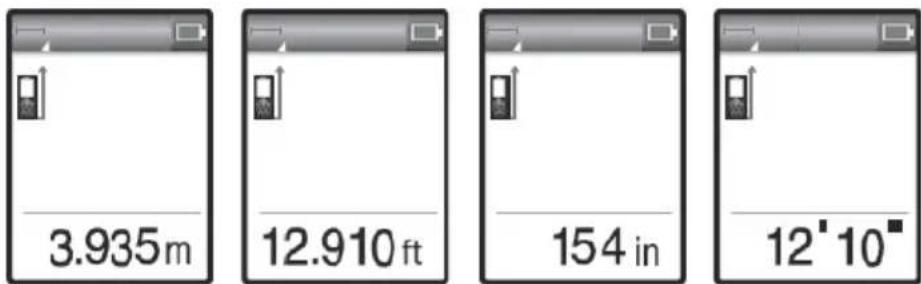

Stille inn måleenhet

Trykk og hold inne knappen MÅLEREFERANSE til måleenheten endres. Trykk igjen for å endre til neste måleenhet. Alternativer for måleenhet: m, fot, tommer, fot-tommer.

1. Trykk på FUNKSJON-knappen og bla mellom symbolene til du finner ønsket funksjon. Se bildene nedenfor.

1. Trykk på PÅ-knappen for å aktivere laseren og foreta den første målingen.
2. Trykk på PÅ-knappen for å aktivere laseren og foreta den andre målingen.
3. Trykk på PÅ-knappen for å aktivere laseren og foreta den tredje målingen (ved behov).

Displayet viser hvilken måling som foretas, ifølge tabellen.

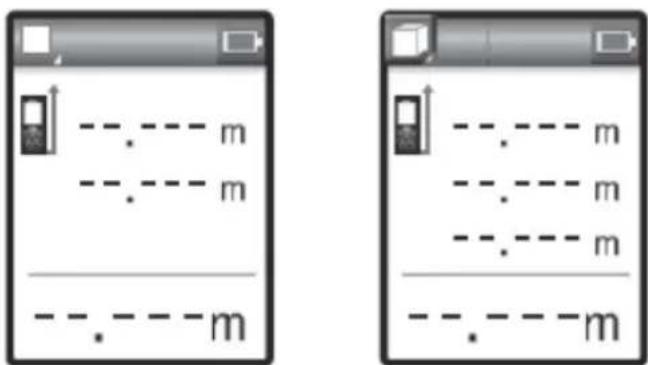

Målefunksjon Ikoner Målesekvens
Enkel måling
Arealmåling
Volummåling

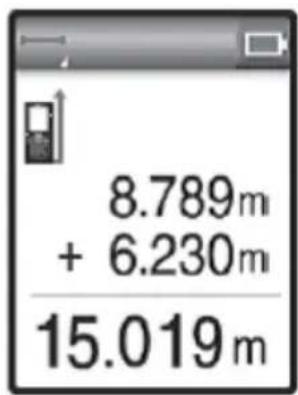

Addisjon og subtraksjon

• Neste måling legges til forrige måling
• Neste måling trekkes fra forrige måling (se bildet nedenfor).

Laseravstandsmåleren lagrer automatisk 50 måleresultater.

1. Lagre målinger: Lagre manuelt ved å trykke på knappen.
2. Hente målinger: Trykk på Fjern-knappen.
3. Trykk på +-knappen. Displayet viser som på bildet.
4. Jo høyere tall (opptil 50), jo nyere er målingen.
5. Bla gjennom målingene med pluss- eller minusknappene (+/-).

VEDLIKEHOLD

Kalibreringskontroll

Vi anbefaler at brukeren av og til kontroller kalibreringen av laseravstandsmåleren.

1. Velg en kjent avstand på 1 til 5 meter, som ikke endres over tid.
2. Mål avstanden 10 ganger. Beregn avviket fra den faktiske avstanden. Avviket skal være mindre enn den typiske avvikstoleransen på ± 1,5 mm.

Rengjøring og tørking

1. Blås bort støv fra linsen.
2. Ikke berør linsen med fingrene.
3. Bruk bare en ren klut til rengjøring. Fukt kluten lett med ren alkohol eller litt vann ved behov.

Temperaturgrensene for oppbevaring av laseravstandsmåleren må følges. Ta laseravstandsmåleren ut av etuiet hvis den er blitt våt. Laseravstandsmåleren, etuiet og tilbehøret må rengjøres og tørkes (ved maksimalt 65 °C). Legg laseravstandsmåleren tilbake i etuiet først när etuiet er helt tørt. Kontroller laseravstandsmålerens nøyaktighet hvis den brukes etter en lengre oppbevaringsperiode eller transport.

FEILMELDINGER

Feilkode Mulig årsak Tiltak
Err10 Lavt batterinivå. Bytt batterier.
Err15 Utenfor måleområdet Foreta måling innenfor måleområdet
Err16 Mottatt signal er for svakt Bruk mål med lys farge. Hold		laseravstandsmåleren mer stabilt.
Err18 For sterkt bakgrunnslys Bruk mørkere mål
Err26 Utenfor display

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes.

Lever produkt till gjenvinning på anvist sted, f.eks.

kommunens miljøstation.
