BRUKSANVISNING ST1170P Park & Garden

4 Monter utblåsningsrørets styrestang:

Ta pluggen forsiktig ut av strømuttaket när motoren går.

Denna symbol betyder VIKTIGT! Om dessa anvisningar inte följs noga kan följden bli allvarliga personskador och/eller egendomsskador. 1. SYMBOLER

Följande symboler finns på maskinen. De uppmanar till försiktighet och uppmärksamhet vid användningen av maskinen. Symbolerna har följande innebörd:

WARNING!

Innan du börjar använda maskinen måste du ha läst och förstått innehållet i handboken.

Lossa tändstiftskabeln och läs den tekniska dokumentationen innan du påbörjar reparations- eller underhållsarbeten.

FARA! Roterande fläkt. FARA! Roterande inmatningsskruv.

Håll händerna borta från utkastet.

Håll händer och fötter borta från roterande delar.

Risk för brännskador.

Håll andra personer på behörigt avständ från maskinen. Låt aldrig utkastet peka mot andra personer. Använd hörselskydd.

2. SÄKERHETSANVISNINGAR

2.1 ALLMÄNT

• Läs noga igenom dessa anvisningar. Bekanta dig med maskinens reglage och lär dig hur maskinen används på rätt sätt.
• Låt aldrig barn eller personer som inte läst och förstått dessa anvisningar använda snöslungan. Observera att det kan finnas lokala bestämmelser avseende användarens ålder.
• Använd aldrig maskinen om det finns andra personer i närheten. Var särskilt uppmärksam på barn och djur.
• Kom ihåg att det är användaren som är ansvarig för eventuella olyckor som drabbar andra personer eller deras egendom.
• Var försiktig så att du inte snubblar eller faller, framförallt när du backar med maskinen.
• Använd aldrig snöslungan om du är påverkad av alkohol eller läkemedel eller när du är trött eller sjuk.

2.2 FÖRBEREDELSER

• Kontrollera arbetsområdet och avlägsna alla lösa och främmande föremål.
• Avaktivera alla reglage innan motorn startas.
• Använd aldrig snöslungan om du inte är lämpligt klädd. Använd skor som ger ett bra grepp på halt underlag.
• WARNING! Bensin är mycket brandfarligt.

a. Förvara alltid bensin i dunkar som är speciellt avsedda för detta ändamål.

b. Fyll alltid på bensin utomhus och rök aldrig under tankning.

c. Fyll på bensin innan du startar motorn. Ta aldrig av tanklocket och tanka aldrig när motorn är igång eller fortfarande varm.

d. Skruva fast tanklocket ordentligt och torka upp eventuellt bränslespill.

• Justera skovelhusets höjd så att det håller sig ovanför grusgångar.
• Du får på inga villkor göra några justeringar då motorn är igång (om inget annat anges i anvisningarna).
• Låt snöslungan anpassas till utomhustemperaturen innan du börjar använda den.
• Använd alltid skyddsglasögon eller visir vid användning, underhåll och service.

WARNING! Den här maskinen alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa förhållanden störa aktiva eller passiva medicinska implantat. För att minska risken för allvarliga eller livshotande personskador bör personer med medicinska implantat rådgöra med sin läkare och implantatets tillverkare innan de använder den här maskinen. Det angivna totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra olika redskap med varandra. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

⚠️ Restrisker

Även om maskinen används korrekt kvarstår vissa risker som inte är möjliga att eliminera. Följande risker kan uppstå på grund av maskinens konstruktion och utförande:

1. Lungskador om användaren inte bär en effektiv dammskyddsmask.
2. Hörselskador om användaren inte bär ett effektivt hörselskydd.

2.3 ANVÄNDNING

• Håll händer och fötter borta från roterande delar. Håll dig alltid borta från utkastöppningen.
• Snöslungan får aldrig användas för något annat än att röja snö.

• Var försiktig när du kör på eller korsar grusvägar, gångvägar och gator. Var uppmärksam på dolda faror och trafiken.

• Rikta aldrig utkastet mot en allmän väg eller annan trafik.

• Om du kör på ett främmande föremål ska du omedelbart stanna motorn. Ta bort tändstiftskabeln och se noga efter om maskinen har skadats. Reparera skadan innan du forsätter arbeta med maskinen.
• Om maskinen börjar vibrera onormalt mycket ska du omedelbart stanna motorn och kontrollera orsaken.
  Vibrationer är oftast ett tecken på att något är fel.

- Stanna motorn och lossa tändstiftskabeln i följande fall:

a. Om maskinen drar snett.

b. Om skovelhuset eller utkastet blockerats och måste rensas.

c. Innan du påbörjar reparations- eller inställningsarbeten.

• Kontrollera alltid att roterande delar har stannat och att alla reglage är avaktiverade innan du rengör, reparerar eller kontrollerar maskinen.
• Innan du lämnar maskinen utan uppsikt ska du avaktivera alla reglage, lägga i friläget, stanna motorn och ställa strömbrytaren på OFF.

- Kör aldrig motorn inomhus utöver transporterna till och från uppställningsplatsen. I sådana fall ska dörren till förvaringsutrymmet hållas öppen. Avgaserna är giftiga.

- Kör aldrig på tvären över en sluttning. Kör uppifrån och ned eller nedifrån och upp. Var försiktig när du ändrar riktning i sluttningar. Undvik branta sluttningar.

- Använd aldrig maskinen med otillräckliga skydd eller om inte alla säkerhetsanordningar sitter på plats.

- De befintliga säkerhetsanordningarna får inte kopplas loss eller avaktiveras.

- Ändra inte motorns regulatorinställning och undvik att rusa motorn. Risken för personskador ökar då motorn körs på höga varvtal.

- Kör aldrig snöslungan nära staket, bilar, fönsterrutor, sluttningar och liknande utan att först rikta utkastet på lämpligt sätt.

- Håll alltid barn borta från de områden som ska röjas. Se till att en annan vuxen håller uppsikt över barnen.

- Överbelasta inte maskinen genom att köra den för snabbt.

- Var försiktig vid backning. Titta bakom dig före och under backning så att du upptäcker eventuella hinder.

- Låt aldrig utkastet peka mot andra personer. Låt aldrig någon stå framför maskinen.

- Koppla ur inmatningsskruven inför transport eller uppställning av snöslungan. Kör inte för fort på halt underlag vid transport.

- Använd endast tillbehör som är godkända av maskintillverkaren.

- Kör aldrig snöslungan i dåliga sikt- eller ljusförhållanden.

- Se alltid till att du har god balans och ett stadigt grepp runt handtagen.

- Använd aldrig snöslungan på tak.

- Vidrör aldrig motorkomponenter. De är varma när motorn är igång. Risk för brännskador.

2.4 UNDERHÅLL OCH FÖRVARING

- Håll maskinen i ett säkert skick genom att dra åt alla muttrar och skruvar. Kontrollera säkerhetsbultarna regelbundet.

- Använd alltid originalreservdelar. Reservdelar som inte är originaldelar kan innebära en skaderisk, även om de passar till maskinen.

- Förvara aldrig maskinen med bensin i tanken i byggnader där ångorna kan komma i kontakt med öppna lågor eller gnistor.

- Låt motorn svalna innan maskinen ställs upp för förvaring.

• Se tillhörande rekommendationer innan maskinen ställs upp för långtidsförvaring.
• Byt skadade varnings- och instruktionsdekaler.
• Låt motorn gå några minuter med inmatningsskruven inkopplad efter varje användningstillfälle. Detta förhindrar att inmatningsskruven fryser fast.

Vibrationsnivåerna från maskinen under användning kan avvika från det angivna totala värdet beroende på hur maskinen används.

Säkerhetsåtgärder som skyddar användaren måste baseras på en uppskattning av vibrationsexponeringen under aktuella användningsförhållanden (med hänsyn till alla delar av användningscykeln, som t.ex. tidsperioder då maskinen är avstängd eller går på tomgång vid sidan av den egentliga drifttiden).

3. MONTERING

OBS! Vänster och höger sida i dessa anvisningar anges i relation till förarpositionen bakom snöslungan.

1. När du öppnat förpackningen kontrollerar du alla delar mot monteringsschemat. Kontakta återförsäljaren om någon del saknas.

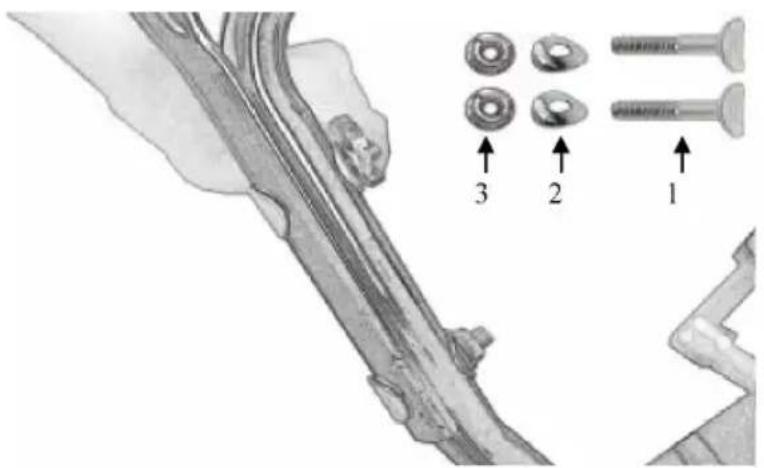

2. Montera handtaget – steg 1: Använd två M8×40 bladformade bultar (1), två bladformade brickor (2) och två flänsmuttrar (3) för att montera manöverhandtaget på armstödet. Rikta in delarna till de två fästhålen på höger sida (se fig. 2).

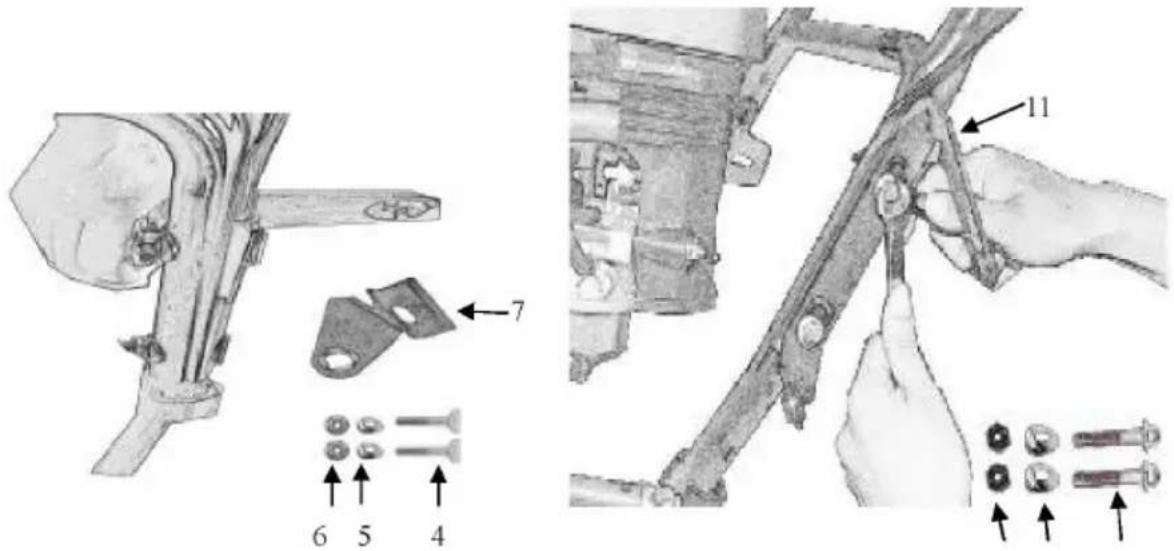

A. På ST1170 (ST1170P) ska detta monteringssteg ske enligt fig. 3. Montera två M8×40
bladformade bultar (4), två bladformade brickor (5) och två flänsmuttrar (6) tillsammans med fästet för utkastets manöverstång (7) i de två fästhålen på armstödets vänstra sida.
B. På övriga maskinmodeller ska detta monteringssteg ske enligt fig. 4. Montera två
M8×45 flänsskruvar (8), två bladformade brickor (9) och två flänsmuttrar (10) tillsammans med fästet för utkastets manöverstång (11) i de två fästhålen på armstödets vänstra sida.

4 Montera utkastets manöverstång:

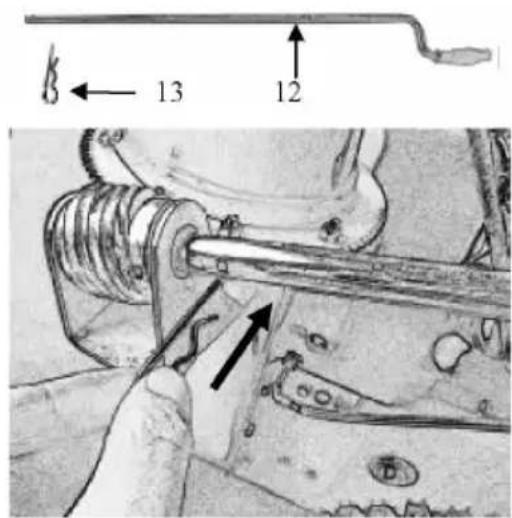

A. På ST1170 (ST1170P) (se fig. 5) förs manöverstången (12) genom dess bas (7) enligt
fig. 3. Därefter förs sprinten (13) genom manöverstången (12) så att den kopplas till växellådsaxeln.

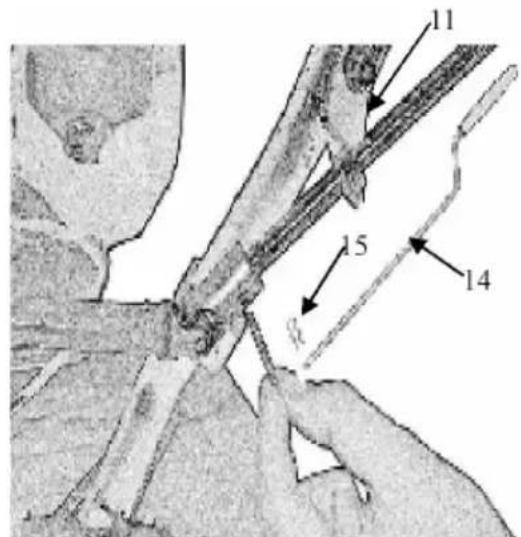

B. På andra maskinmodeller (se fig. 3) förs manöverstången (14) genom dess bas (11) enligt
fig. 4. Därefter förs sprinten (15) genom manöverstången (11) så att den kopplas till universalknuten.

(Fig. 5) (Fig. 6)

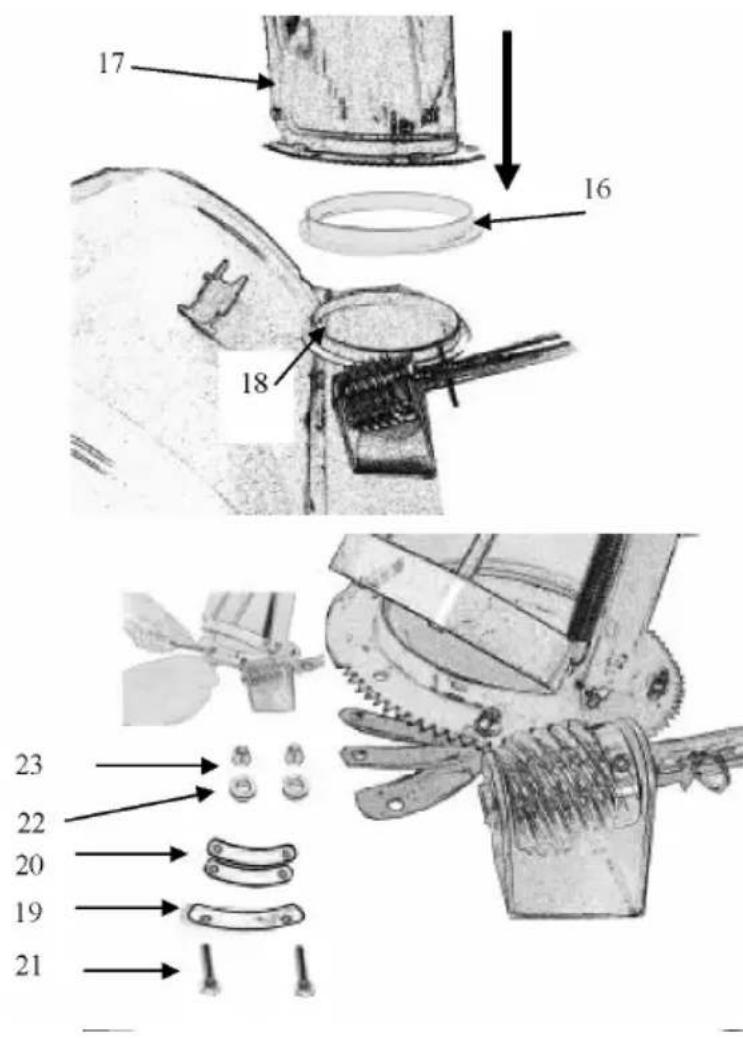

1. Montera utkastet: Placera utkastets plastring (16) nedanför utkastet (17) och sätt den på utkastets bas (18) på kåpan (se fig. 7). Anslut och dra fast utkastets pressdel (19) plus de två brickorna (20) med sexkantnipplar (21), M6 brickor (22) och M6 låsmuttrar (23) (se fig. 8).

Fig. 7
(Fig. 8)

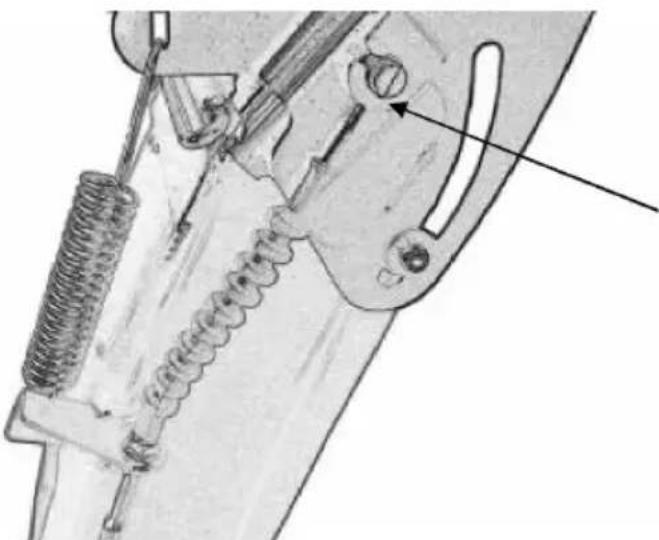

1. Montera utkastvajern: Fäst vajeränden (24) på utkastets kåpa. Justera skruvlängden på vajern och dra åt (se fig. 9).

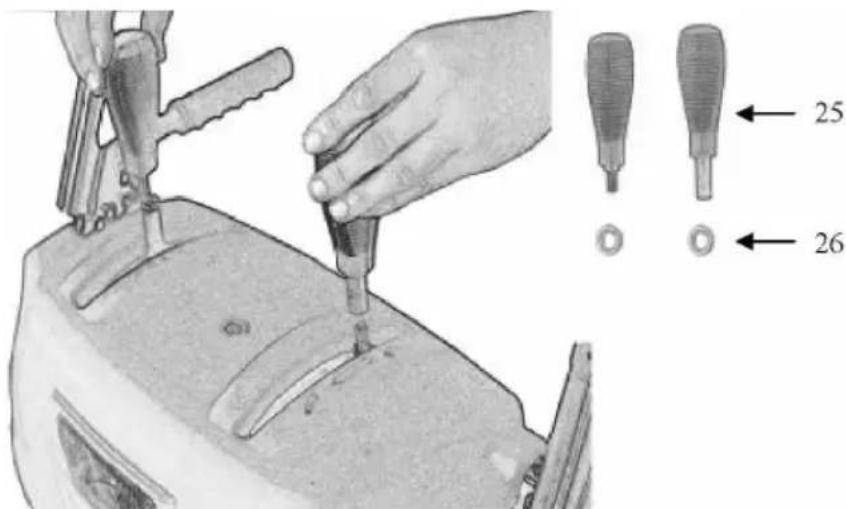

(Fig. 9) 7. Montera hastighetsspaken och reglerspaken för utkastets käpa: Sätt de två reglerspakarna (25) på panelplåten i dämpningskuddar (26) och montera dem sedan på panelplåten (se fig. 10).

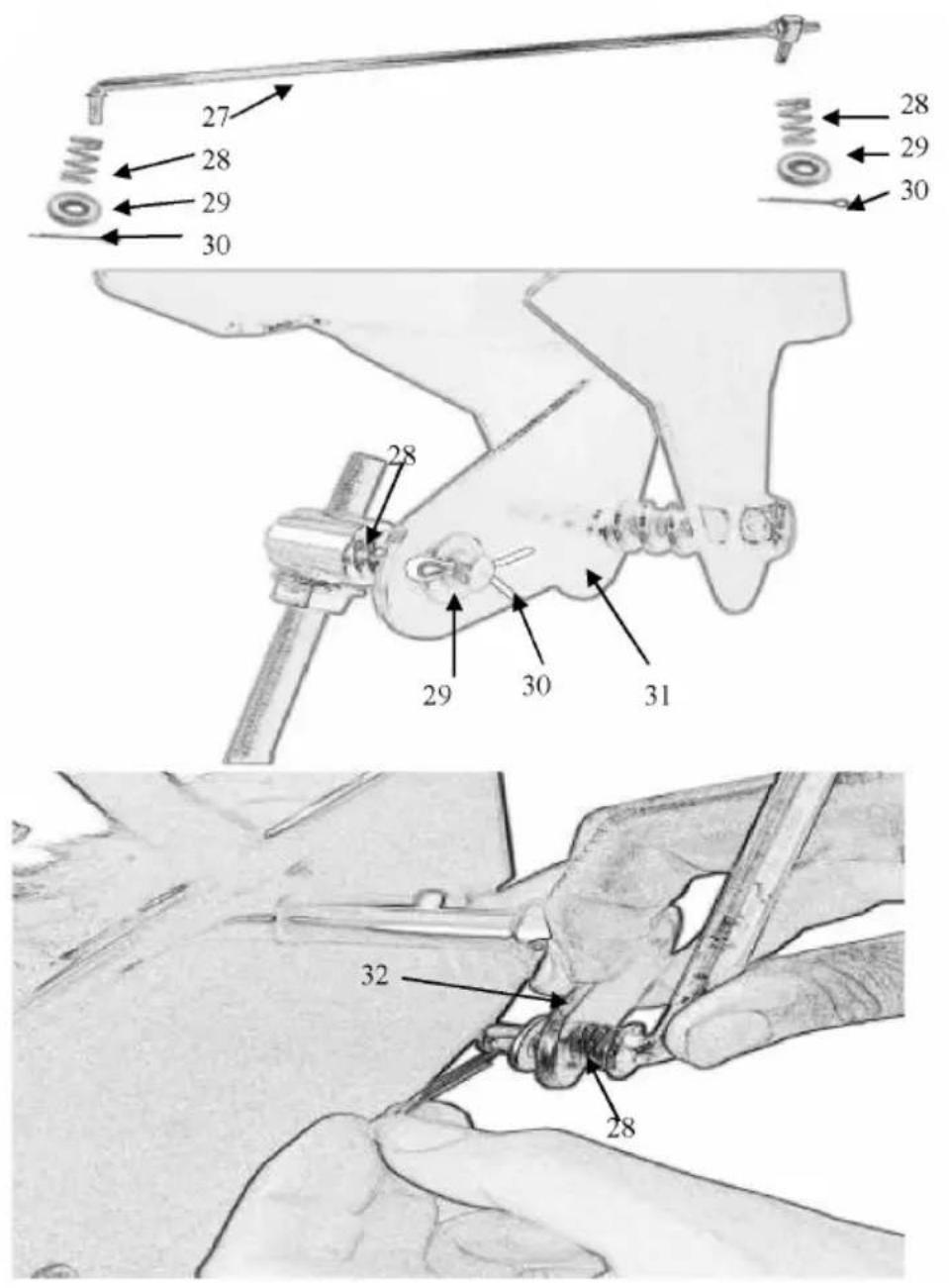

växelstången: Montera växelstången (27) och urkopplingsfjädern (28), brickan (29) och sprinten (30) på växelplåten (31) nedanför växellådan samt på panelplåten och på växelarmen (32) på höljet enligt fig. 11.

(Fig. 11)

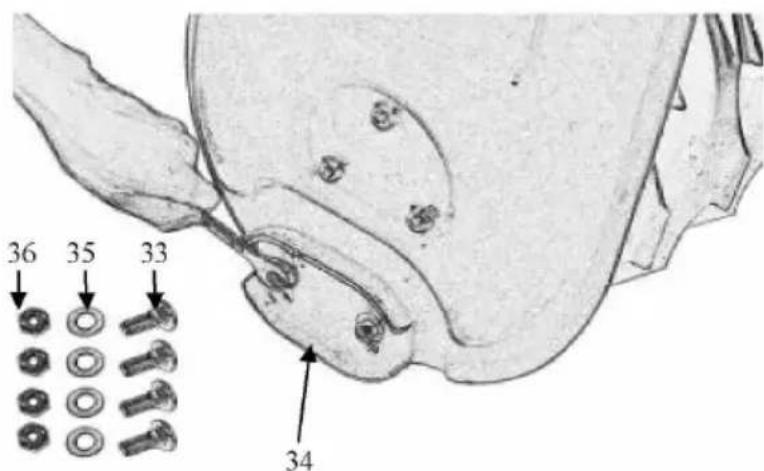

1. På modeller utan monterade släpskor monteras dessa enligt fig. 12. Sätt in fyra M8 fästbultar (33) genom släpskon (34) på två sidor av huset. Placera brickor (35) på dem och dra åt muttrarna (36).

Illustrationer av alla reglage för drift av maskinen ST1170 (ST1170P)

1. Manöverhandtag för snöröjning
2. Manöverhandtag för gånghastighet
3. Växelspak
4. Inställningsspak för utkast
5. Uppvärmt handtag
6. Utkast
7. Manöverstång för utkast
8. Manöverhandtag för banddrivningens riktning
9. Spak för funktionsval

WARNING! Maskinen levereras från fabrik utan motorolja. Användaren måste fylla på motorolja innan maskinen används första gången. Mängden motorolja som ska fyllas på är 1,1 liter.

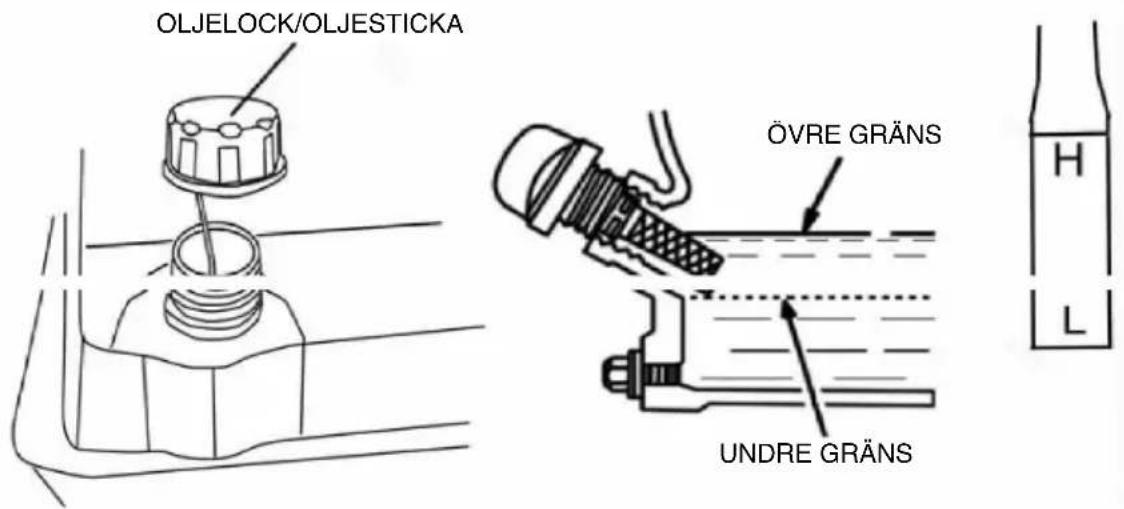

4.2 KONTROLL AV MOTOROLJENIVÅ

Kontrollera motoroljenivån när motorn är stannad och står vågrätt. 1. Ta bort oljelocket/oljestickan och torka av den.

1. Stick in oljestickan och ta ut den igen utan att skruva fast locket på påfyllningsröret. Läs av oljenivån på oljestickan.
2. Om oljenivån är för låg fyller du på rekommenderad olja upp till påfyllningsöppningens kant.

Oljenivån får aldrig överstiga markeringen FULL. Följden kan annars bli att motorn överhettas. Om oljenivån överskrider markeringen FULL måste olja tappas av tills rätt nivå nås. Kontrollera alltid motoroljenivån före start. Snöslungan måste stå på plant underlag när oljenivån kontrolleras.

1. Skruva fast oljelocket/oljestickan ordentligt.

OBS!

Motorn kan skadas om den körs med för låg oljenivå.

Oljevarningssystemet (på berörda motortyper) stoppar motorn automatiskt innan oljenivån faller under en säker nivå. För att förebygga oväntade driftstopp bör du dock fylla på upp till den övre nivån och alltid kontrollera oljenivån före start.

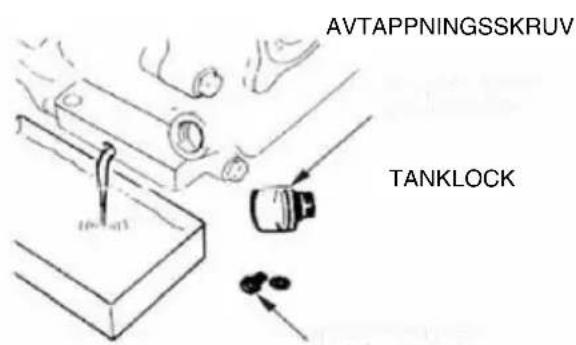

4.3 BYTE AV MOTOROLJA

Tappa av den gamla oljan medan motorn är varm. Varm olja rinner ut snabbt och fullständigt.

1. Ställ en lämplig behållare under motorn för uppsamling av den gamla oljan. Ta sedan bort både oljelocket och avtappningspluggen.
2. Låt all gammal olja rinna ut och sätt sedan tillbaka avtappningspluggen och dra åt den ordentligt.

Avfallshantera den förbrukade motoroljan på ett miljövänligt sätt. Vi föreslår att du transporterar den förbrukade oljan i en försluten behållare till närmaste återvinningscentral eller till din serviceverkstad för återvinning. Det är inte tillåtet att kasta oljan bland soporna, hälla ut den på marken eller hålla den i avloppet.

1. Se till att motorn står vågrätt och fyll på rekommenderad olja upp till påfyllningsöppningens utvändiga kant.

Oljan är en av de viktigaste faktorerna för motorns prestanda och livslängd. Använd en tvättande olja för fyrtaktsmotorer.

SAE 5W-30 rekommenderas för allmän användning. Andra viskositeter i schemat kan användas om medeltemperaturen i ditt område ligger inom det rekommenderade intervallet. Oljans viskositet enligt SAE-systemet och användningsområde anges på API-etiketten på oljebehållaren. Vi rekommenderar API SERVICE-olja kategori SE eller SF.

OBS! Kom ihåg att vanlig blyfri bensin är en färskvara. Köp inte mer bensin än du kommer att använda inom 30 dagar.

Motorn kan köras på miljövänlig bensin, t.ex. alkylatbensin. Den här typen av bensin har en sammansättning som är mindre skadlig för människor och natur.

Bensin är mycket brandfarligt. Förvara alltid bensin i dunkar som är speciellt avsedda för detta ändamål.

Förvara bensin på en sval och väl ventilerad plats – inte inomhus. Förvara bensin utom räckhåll för barn.

Fyll alltid på bensin utomhus och rök aldrig under tankning. Fyll på bränsle innan du startar motorn. Ta aldrig av tanklocket och tanka aldrig när motorn är igång eller fortfarande varm.

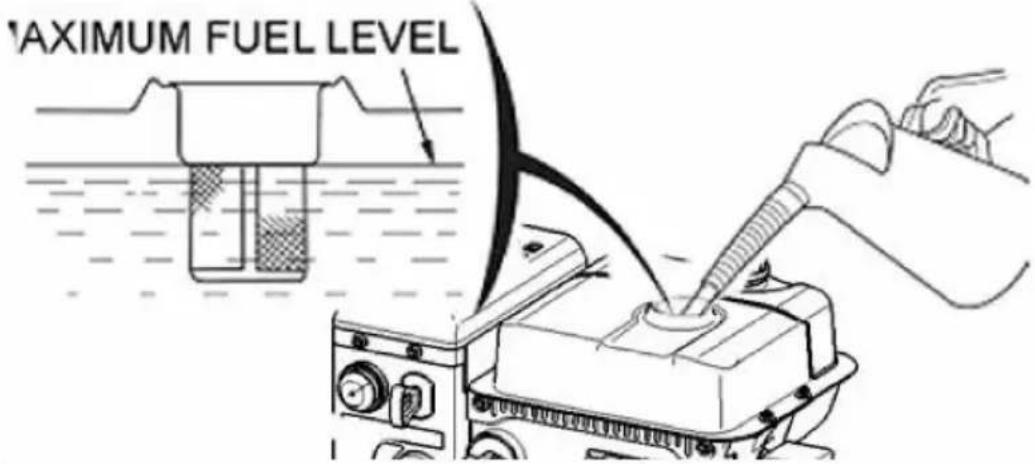

Fyll aldrig bensintanken helt full. Skruva fast tanklocket ordentligt efter tankning och torka upp eventuellt

bränslespill.

OMGIVNINGSTEMPERATUR

4.5 START AV MOTORN

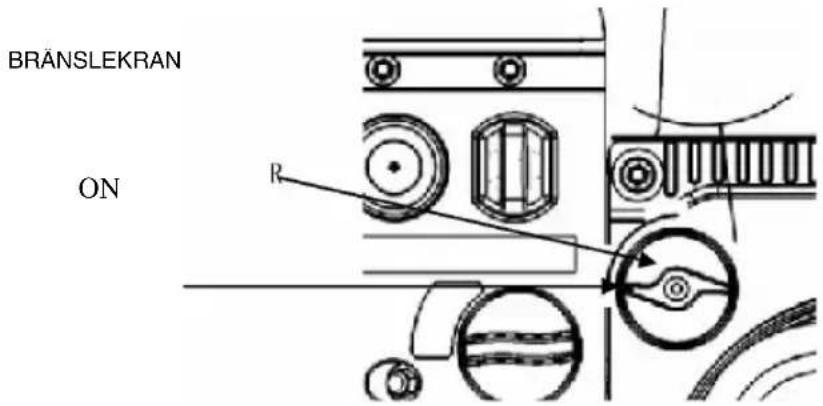

1. Ställ bränslekranen på ON.

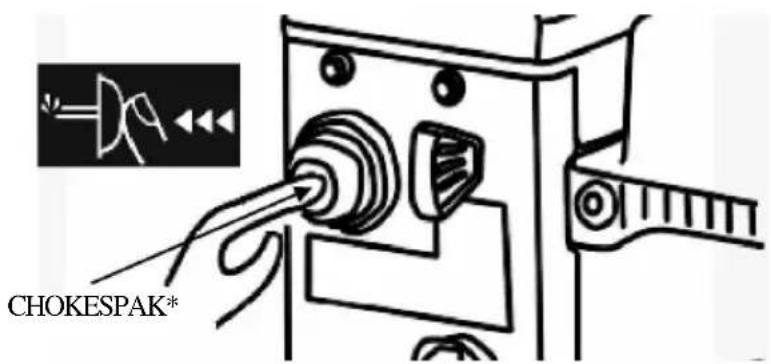

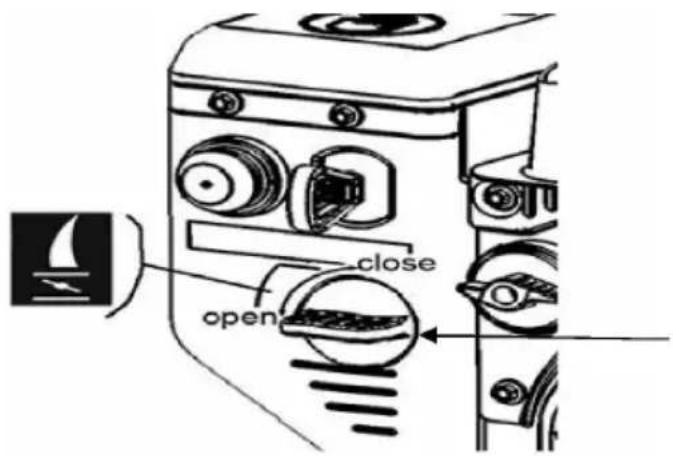

2. Starta en kall motor genom att föra chokespaken till stängt läge (CLOSE).

Om motorn är varm lämnar du chokespaken i öppet läge (OPEN).

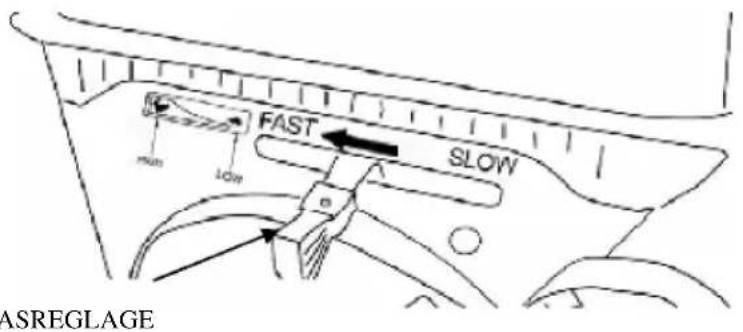

1. För gasreglaget från läget för lågt varvtal (SLOW) till ungefär en 1/3 av vägen till läget för högt varvtal (FAST).

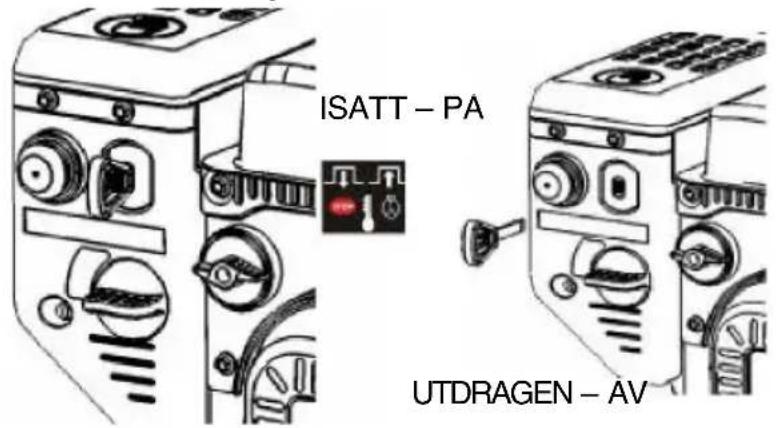

4. Motorströmbrytare

Motorströmbrytaren aktiverar och avaktiverar tändsystemet. Motorströmbrytaren måste vara isatt för att motorn ska kunna köras. När motorströmbrytaren dras ut stannar motorn.

1. PRIMERPUMPEN matar fram mer bränsle till förgasaren när motorn startas i låg temperatur.

När du använder PRIMERPUMPEN bör du inte trycka mer än tre gånger på den.

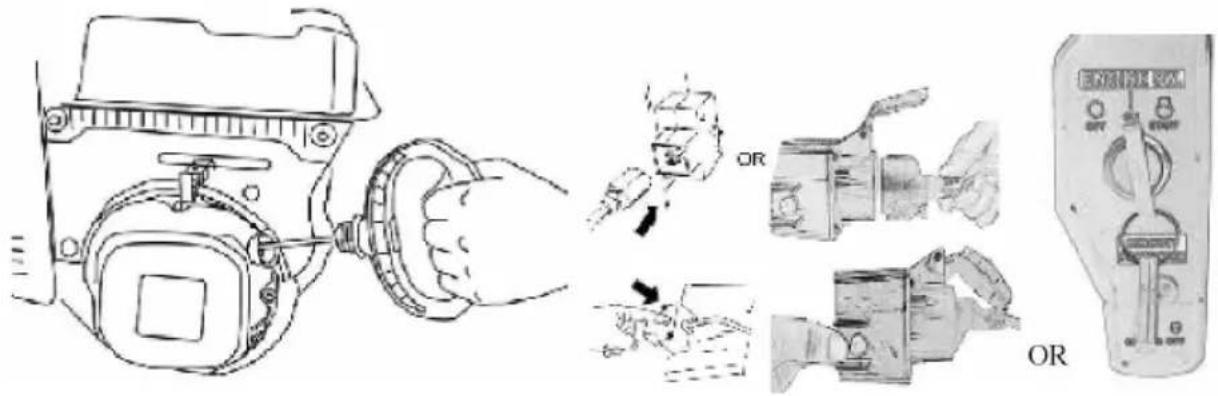

1. Aktivera startmotorn.

SNÖRSTART (alla motortyper):

Dra lätt i starchandtaget tills du känner ett motständ och dra sedan kraftigt.

För varsamt tillbaka starchandtaget.

ELSTART (vissa motortyper):

Stick in stickkontakten i eluttaget och tryck på startknappen.

När motorn startat drar du ut stickkontakten ur uttaget igen.

5.1 Reglage för inmatningsskruv

Reglaget för inmatningsskruven är placerat på det vänstra handtaget. Kläm manövergreppet mot handtaget för att aktivera inmatningsskruven och starta snöröjningen. Släpp manövergreppet för att stoppa.

Drivningsreglaget är placerat på det högra handtaget. Kläm manövergreppet mot handtaget för att aktivera hjuldrivningen. Släpp manövergreppet för att stoppa.

5.3 Manöverspak för utkastets riktning

Reglaget för utkastriktningen är placerat på snöslungans panel. Du ändrar riktningen som snön slungas ut i genom att vrida utkastets riktningsreglage enligt följande: Vrid medurs för att kasta ut åt höger. Vrid moturs för att kasta ut åt vänster.

5.4 Förregling mellan vänster och höger handtag:

Du kan förregla reglagen på den här maskinen genom att trycka ned drivningsreglaget och sedan trycka ned snöröjningsreglaget. Nu hålls snöröjningshandtaget fortfarande nedtryckt även om du släpper reglaget med handen.

5.5 Styrning på snöslunga med banddrivning

Dra i höger handtag för att svänga åt höger. Dra i vänster handtag för att svänga åt vänster.

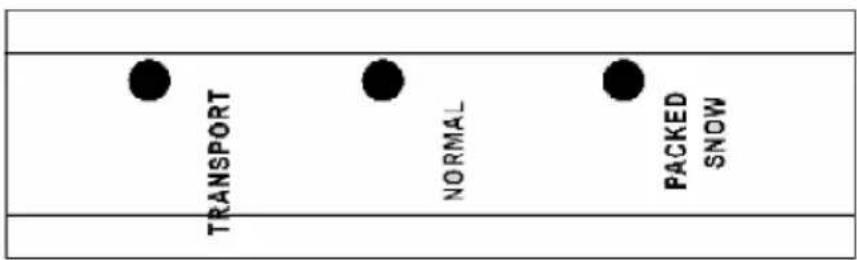

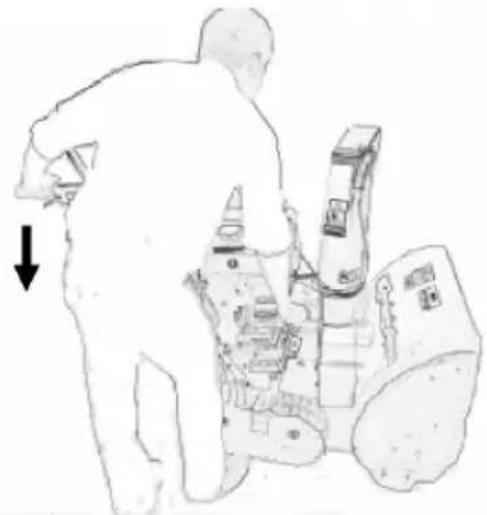

5.6 Funktionsval på snöslunga med banddrivning

CD Transport: Maskinen körs utan att röja snö.

® Normal: Maskinen är i normalt arbetsläge.

(3) Packad snö: För arbete på tjockt eller fast snötäcke. OBS! För att underlätta funktionsväxlingarna trycks handtaget ned så att maskinens framdel lyfts upp en bit från marken. Därigenom förhindras att handtaget för funktionsval böjs.

1. Starta motorn enligt ovan. Låt motorn gå några minuter så att den värms upp innan du börjar arbeta.
2. Ställ in utkastet.
3. Vrid på inställningsspaken och ställ in utkastet så att snön kastas i vindriktningen.

Du får inte flytta växelspaken så länge hjuldrivningens kopplingsspak är nedtryckt.

1. Ställ växelspaken på lämpligt läge.

2. Tryck ned inmatningsskruvens kopplingsspak så att inmatningsskruven och utkastfläkten aktiveras.

Se upp för den roterande inmatningsskruven. Håll händer, fötter, här och löst sittande klädesplagg borta från alla rörliga

maskindelar.

1. Tryck ned inmatningsskruvens kopplingsspak. Nu rör sig snöslungan framåt eller bakåt beroende på vilken växel du valt.

5.8 TIPS FÖR KÖRNING

Ljuddämparen och omgivande delar blir mycket varma när motorn är igång. Risk för brännskador.

1. Kör alltid motorn med fullt eller högsta möjliga gaspådrag.
2. Anpassa alltid hastigheten till snöförhållandena. Reglera hastigheten med växelspaken.
3. Snön är enklast att röja undan direkt efter snöfallet.

4. Kasta alltid snön i vindriktningen om det är möjligt.

5. Anpassa släpskorna till underlaget med skruvarna (1:H).

6. På plan mark, t.ex. asfalt, ska släpskorna sitta ungefär 3 mm under skrapbladet.

7. På ojämn mark, t.ex. grusgångar, ska släpskorna sitta ungefär 30 mm under skrapbladet.

Justera alltid släpskorna så att grus och småsten inte matas in i snöslungan. Om grus och småsten slungas ut med hög hastighet finns risk för personskador.

Se till att släpskorna är likadant inställda på båda sidor.

1. Anpassa hastigheten så att snön slungas ut i en jämn ström.

Om snön fastnar i utkastet måste du vidta följande åtgärder innan du försöker ta bort snön:

- Lossa båda kopplingsspakarna.

- Stanna motorn.

- Lossa kabeln från tändstiftet.

- För aldrig in handen i utkastet eller inmatningsskruven. Använd det rensverktyg för utkastet som medföljer maskinen.

6. UNDERHÅLL 6.1.

UNDERHÅLLSSHEMA

Servicepunkt	Intervall	Typ
Motorolja, byte	Efter 2 drifttimmar och sedan var 20:e drifttimme	SAE 5W30
Drivremmar, kontroll	Efter 2 drifttimmar och sedan en gång om året
Länkage, smörjning	En gång om året	10W olja
Ringtryck, kontrollera	50 drifttimmar
Tändstift, kontroll/byte	100 drifttimmar	Champ. N11YC, LD F7RTC

6.2 TÄNDSTIFT

Kontrollera tändstiftet en gång om året eller efter 100 drifttimmar. Rengör eller byt tändstiftet om elektroderna är brända. Motortillverkaren rekommenderar: LD F7RTC eller likvärdigt. Korrekt elektrodavständ: 0,7–0,8 mm.

6.3 FÖRGASARE

Förgasaren är fabriksinställd. Kontakta en auktoriserad serviceverkstad om justering krävs.

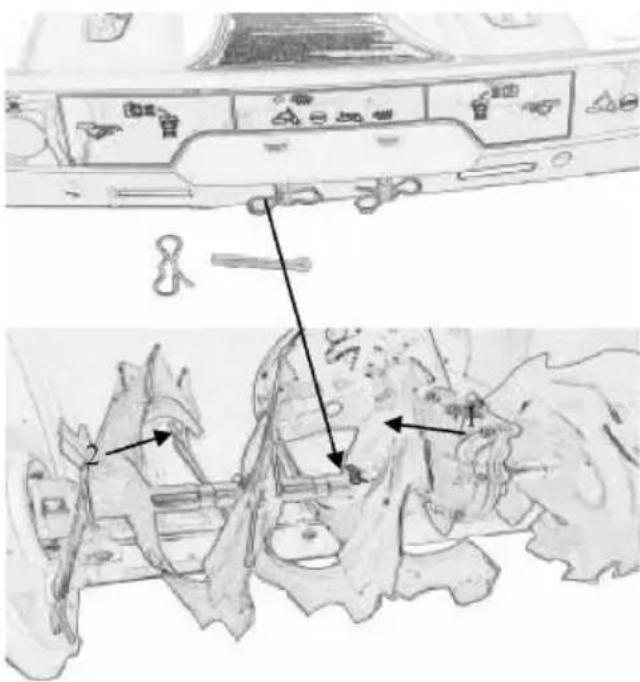

6.4 Byte av säkerhetsbult: För att skydda skovelhuset runt inmatningsskruven kan det hända att säkerhetsskruven

går av under drift. På maskinens panelplåt finns extra säkerhetsskruvar (1) och sprintar (2) för byte.

Följande åtgärder måste vidtas innan service genomförs:

- Stanna motorn.

- Lossa startkabeln från tändstiftet.

Om anvisningarna föreskriver att maskinen ska lyftas framtill och vila på skovelhuset måste bensintanken först tömmas.

Töm bensintanken utomhus när motorn är kall. Rökning förbjuden. Töm bensinen i en behållare avsedd för bensin.

FELSÖKNING

Problem	Möjlig orsak	Atgård
Motorn startar inte.	Motorn är flödad.	Upprepa startförsöken med fullt gaspådrag och choken
	Vatten i bränslet eller gammalt bränsle.	Töm bränsletanken och fyll på med färskt bränsle.
	Ovrigt.	Följ startanvisningarna i den här handboken till punkt och
Motorn är svårstartad eller går ojämnt.	Defekt tändstift.	Byt tändstiftet.
	Tanklockets ventilation är blockerad.	Rensa ventilationen.
Inmatningsskruven roterar inte.	Blockering på grund av främmande föremål.	Rensa.
	Säkerhetssprint avbruten.	Byt den avbrutna säkerhetssprinten.
	Inmatningsskruvens drivrem slirar.	Justera rem och vajer.
	Inmatningsskruvens drivrem har gått av.	Byt drivrem.
Inmatningsskruven stannar inte när spaken släpps.	Inmatningsskruvens drivrem behöver justeras.	Justera remmen.
	Styrningen för inmatningsskruvens drivning behöver justeras.	Justera styrningen.
Snöslungan drar åt ena hållet.	Det är inte samma ringtryck på båda sidor.Endast ett av hjulen driver.	Justera ringtrycket.Kontroll hjullåsen.
	Släpskorna är ojämnt inställda.	Justera skraparbladet och släpskorna.
	Skraparbladet är ojämnt inställt.	Justera skraparbladet och släpskorna.

1. JUSTERING AV SKRAPARBLAD OCH SLÄPSKOR

Skraparbladet (1:V) och släpskorna (1:H) slits ned efter en längre tids användning. Justera skraparbladet (alltid tillsammans med släpskorna) tills önskat spelrum till marken uppnåtts. Skraparbladet och släpskorna är vändbara och kan användas på båda sidor.

2. JUSTERING AV MANÖVERVAJRAR

Kontakta återförsäljaren eller den lokala representanten om du behöver byta remmar. Byt dem inte själv.

I samband med att remmarna byts måste även manövervajrarna justeras (se nedan).

1. Ta bort tändstiftets skydd.
2. Tryck ned spaken (1:O eller 1:N). Du ska känna lite motständ när spaken trycks ned och när du släpper den ska den fjädra tillbaka.
3. Justera enligt följande: Lossa låsmuttern. Skruva in justeringsstången till önskad position med fingrarna. Säkra justeringsstången genom att dra åt låsmuttern.
4. Kontrollera justeringen igen enligt punkt 2 ovan och justera på nytt vid behov.

FÖRVARING

Förvara aldrig snöslungan med bensin i tanken i ett slutet utrymme med dålig ventilation.

Bensinångor kan nå öppna lågor, gnistor, cigaretter eller liknande.

Om snöslungan ska förvaras i mer än 30 dagar rekommenderas följande åtgärder:

1. Töm bensintanken.
2. Starta motorn och låt den gå tills den stannar på grund av bränslebrist.
3. Byt motorolja om den inte bytts de senaste tre månaderna.
4. Ta bort tändstiftet och håll i lite motorolja (ca 30 ml) genom hålet. Rotera motorn några gånger. Skruva in tändstiftet igen.
5. Rengör hela snöslungan grundligt.
6. Smörj alla delar.
7. Inspektera snöslungan avseende skador. Reparera vid behov.
8. Bättra på eventuella lackskador.
9. Rostskydda blanka metallytor.
10. Förvara snöslungan inomhus om möjligt.

OM NÅGOT GÅR SÖNDER

Auktoriserade serviceverkstäder genomför reparationer och garantiservice. Använd alltid originalreservdelar. Om du utför enklare reparationsarbeten själv, använd alltid originalreservdelar. De passar perfekt och gör arbetet mycket lättare. Reservdelar finns hos återförsäljaren och serviceverkstaden. När du beställer reservdelar: Ange modell, inköpsår, motormodell och typnummer.

Tekniska data

Maskinmodell						ST1170 (ST1170P)
Max. kastlängd (m)						10-15	10-15
Max. snötäcke (cm)						54,5	54,5
Max. arbetsbredd (cm)						70	70
Startmetod	Elektrisk					/manuell	Elektrisk/manuell
Nettovikt (kg)						123	123
Motorolja (5W-30 eller 5W-40)						1,11	1,11
Bränsletyp						Bensin	Bensin
Ljudnivå (LWA , K = 3 dB(A))						107	107
Vibrationer (K = 1,5 m/s)

NORSK

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om snöslungan utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

Gisle Krigsvoll AB

Industrivägen 3

S-30241 Halmstad

försäkrar under eget ansvar att produktet

Produkt......Snöslunga

Märke Park & Garden

Modell typ......ST1170 • ST1170P

sstämmer med följande norm

EN50012:2007+A1, EN61000-6-1:2007,

EN61000-6-3:2007+A1, ISO 8437:1989+A1

06/42/EC - Annex I/05.06, ZEK 01.2-08/12.08

enl. bestämmelser och riktlinjerna i direktiv

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna snösllungan vid närmaste avfallsanläggning.

Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti 2005.

RoHS

COMPLIANT

2002/96/EC

Halmstad, 2012-08-01

Audiu wiqson

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om snöslungan skulle ändras väsentligt.

2012 © Gisle Krigsvoll AB

Art no 540754/540758
