BRUKSANVISNING 721-428 Meec Tools

SE Bruksanvisning för elektrisk snöslunga

NO Bruksanvisning for elektrisk snøfreser

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Allmänna säkerhetsanvisningar

• Apparaten måste monteras före användning.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
• Flytta aldrig apparaten genom att dra i sladden. Dra inte i sladden för att dra ut stickproppen.
• Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt innan apparaten transporteras.
• Stäng av apparaten innan sladd/förlängningssladd dras ut.
• Håll kringstående personer, speciellt barn, samt husdjur på säkert avständ.
• Användaren är ansvarig för eventuella olyckor eller risker för andra personer eller för egendom.
• Planera arbetet så att den utslungade snön inte träffar fönster, väggar, bilar etc., för att undvika risk för egendomsskada och/eller personskada. Rikta aldrig utkastet mot någon person och låt aldrig någon vistas framför maskinen.
• Låt aldrig barn eller personer som inte känner till apparaten eller tagit del av dessa anvisningar använda den. Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Använd inte apparaten för något annat ändamål än det avsedda.
• Använd inte apparaten utan monterat utkaströr.
• Håll händer och fötter borta från rörliga delar.
• För aldrig in händer eller andra kroppsdelar i utkastöppningen eller nära rotorn. Om rotorn är blockerad kan den slå tillbaka och orsaka personskada när den frigörs, även om apparaten är avstängd. Använd en lång pinne, ett spadskaft eller liknande för att avlägsna blockeringar.
• Använd kraftiga, halkfria skor. Se alltid till att ha gott fotfäste, särskilt på sluttande underlag.
• Använd skyddsglasögon. Använd inte löst sittande kläder, smycken, klocka eller liknande, som kan fastna i rörliga delar. Använd hårskydd om du har långt hår.
• Använd apparaten endast i dagsljus eller i god artificiell belysning.
• Rotorn måste kunna röra sig fritt för att apparaten ska kunna startas.
• Operatören ska alltid befinna sig bakom handtaget när apparaten är igång.
• Håll stadigt i handtaget. Spring aldrig med apparaten.
• Överbelasta inte apparaten genom att försöka avlägsna för mycket snö för snabbt.
• Kör långsamt runt hörn och i svängar.
• VIKTIGT! Rotorn stannar inte omedelbart när apparaten stängs av.

• Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före underhåll och/eller rengöring.

• Var försiktig vid rengöring och/eller underhåll. FARA! Använd skyddshandskar.

• Ändra aldrig säkerhetsanordningarna på något sätt.
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål.
• Stäng omedelbart av apparaten om borstarna träffar något främmande föremål. Kontrollera apparaten och reparera eventuella skador innan du använder den igen.
• Stäng omedelbart av motorn om apparaten börjar vibrera onormalt. Identifiera orsaken. Vibrationer tyder vanligen på problem.
• Kontrollera före användning att apparaten inte är skadad och att den fungerar korrekt och på avsett sätt. Kontrollera före användning att apparaten inte är skadad och att den fungerar korrekt och på avsett sätt. Eventuella fel ska avhjälpas innan du använder apparaten.
• Slitna eller skadade delar utgör säkerhetsrisker och ska bytas ut. Använd endast reservdelar som rekommenderas av tillverkaren. Användning av andra delar kan orsaka personskada eller egendomsskada.

Elsäkerhet

• Minsta ledartvärsnittsarea för nätanslutning är 1,5 mm ^2 för sladdlängd upp till 25 m och 2,5 mm ^2 för sladdlängd över 25 m. Längre sladd orsakar spänningsfall
• Använd endast förlängningssladd som är godkänd för utomhusbruk, annars finns risk för elolycksfall.
• Dra sladden så att den inte viks eller är i vägen. Se till att anslutningen till förlängningssladden inte blir våt.
• Om du använder sladdvinda som förlängningssladd ska du alltid rulla alltid ut hela sladdlängden.
• Kör aldrig apparaten över förlängningssladden. Sladden ska alltid löpa bakom dig. Dra sladden längs en skottad yta.
• Använd inte sladden för något annat ändamål än den är avsedd för. Skydda kabeln från värme, olja och skarpa kanter. Dra inte i sladden för att dra ut stickproppen.
• Undvik elolycksfall. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
• Kontrollera förlängningssladden regelbundet och byt ut den om den är skadad.
• Använd inte apparaten om sladden eller stickproppen är skadad och rör inte vid sladden innan den är utdragen – risk för elolycksfall.
• Om apparaten används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk.
• Gör inga provisoriska elanslutningar.
• Demontera eller förbikoppla aldrig apparatens skydd och andra säkerhetsanordningar.
• Apparaten ska anslutas till nät med jordfelsbrytare med utlösningsström högst 30 mA. Reparation av elektriska apparater får endast utföras av behörig elektriker eller behörig

servicerepresentant. Einstallation måste uppfylla gällande regler. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.

- Reparationer av delar ska utföras av behörig servicerepresentant. Använd endast reservdelar och tillbehör som tillverkaren rekommenderar. Användning av andra reservdelar eller tillbehör kan orsaka brand, elolycksfall och/eller personskada. Tillverkaren ansvarar inte för person- eller utrustningsskada som uppkommer till följd av användning av andra reservdelar och/eller tillbehör.

Symboler

1 VIKTIGT! Läs alla anvisningar och säkerhetsanvisningar före användning.
2 Låt inte barn, kringstående personer eller husdjur vistas i arbetsområdet. Det finns risk att de träffas av flygande föremål.
3 Koppla omedelbart bort apparaten från nätspänning om sladden eller stickproppen blir skadad.
4 Håll händer och fötter borta från rörliga delar.
5 Använd hörselskydd och skyddsglasögon.

TEKNISKA DATA

Märkspänning 230 VAC / 50 Hz
Effekt 1600 W
Varvtal obelastad 2000 v/min
Arbetsbredd 400 mm
Max. arbetsdjup 180 mm
Max. kastlängd 4 m
Skyddsklass	II
Vikt 11,5 kg
Ljudtrycksnivå, LpA 83 dB(A), K=3 dB
Ljudeffektnivå, LwA 98 db(A), k=3 dB
Garanterad ljudeffektnivå, LwA 101 db(A), k=3 dB
Vibrationsnivå 6,0 m/s ^2 , K=1,5 m/s ^2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

Varning! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

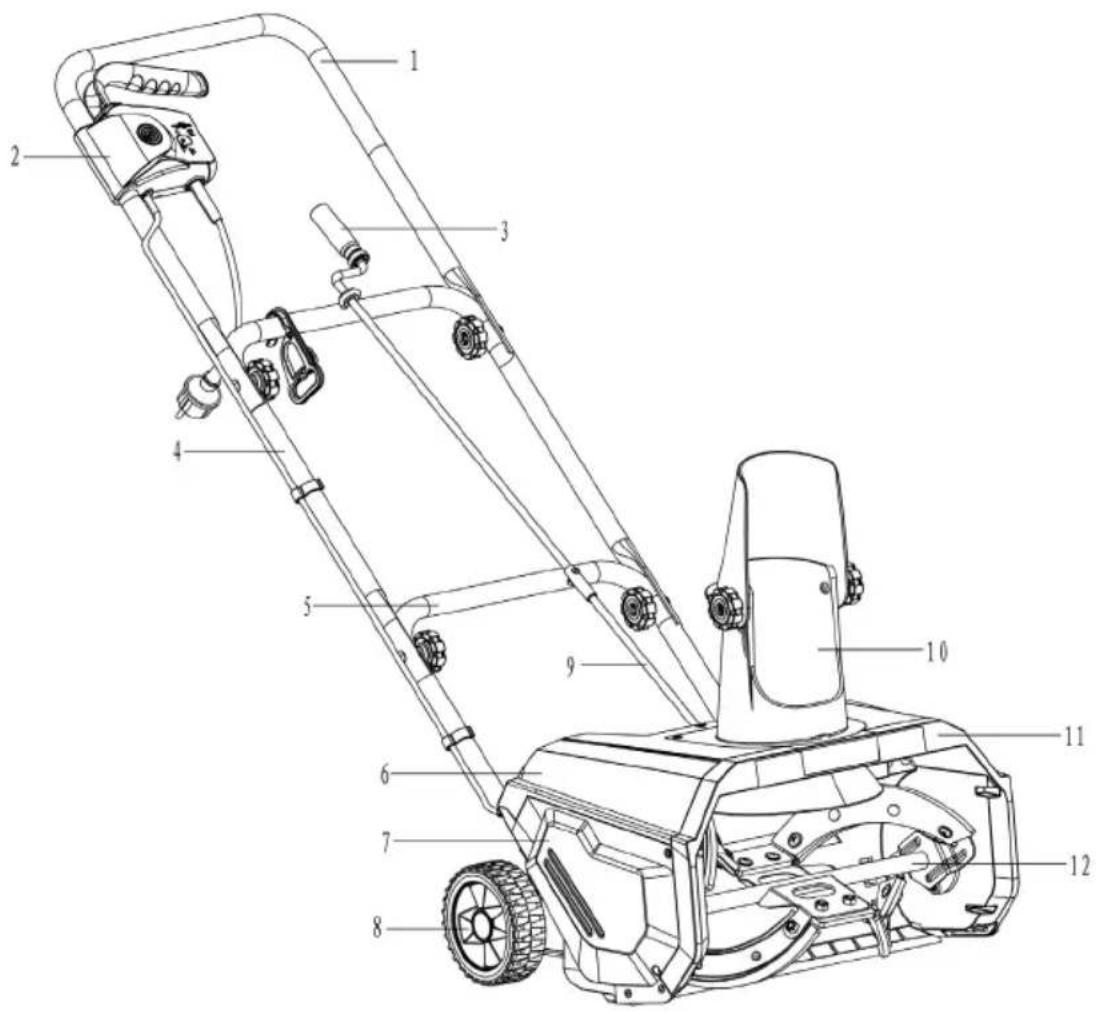

BESKRIVNING

1. Handtag, övre del
2. Strömbrytare och stickpropp
3. Vev
4. Handtag, mittre del
5. Handtag, nedre del

6. Övre kåpa

7. Kåpa

8. Hjul
9. Hölje
10. Utkast
11. Motorenhet
12. Rotor

ILLUSTRATIONER

3

4

5

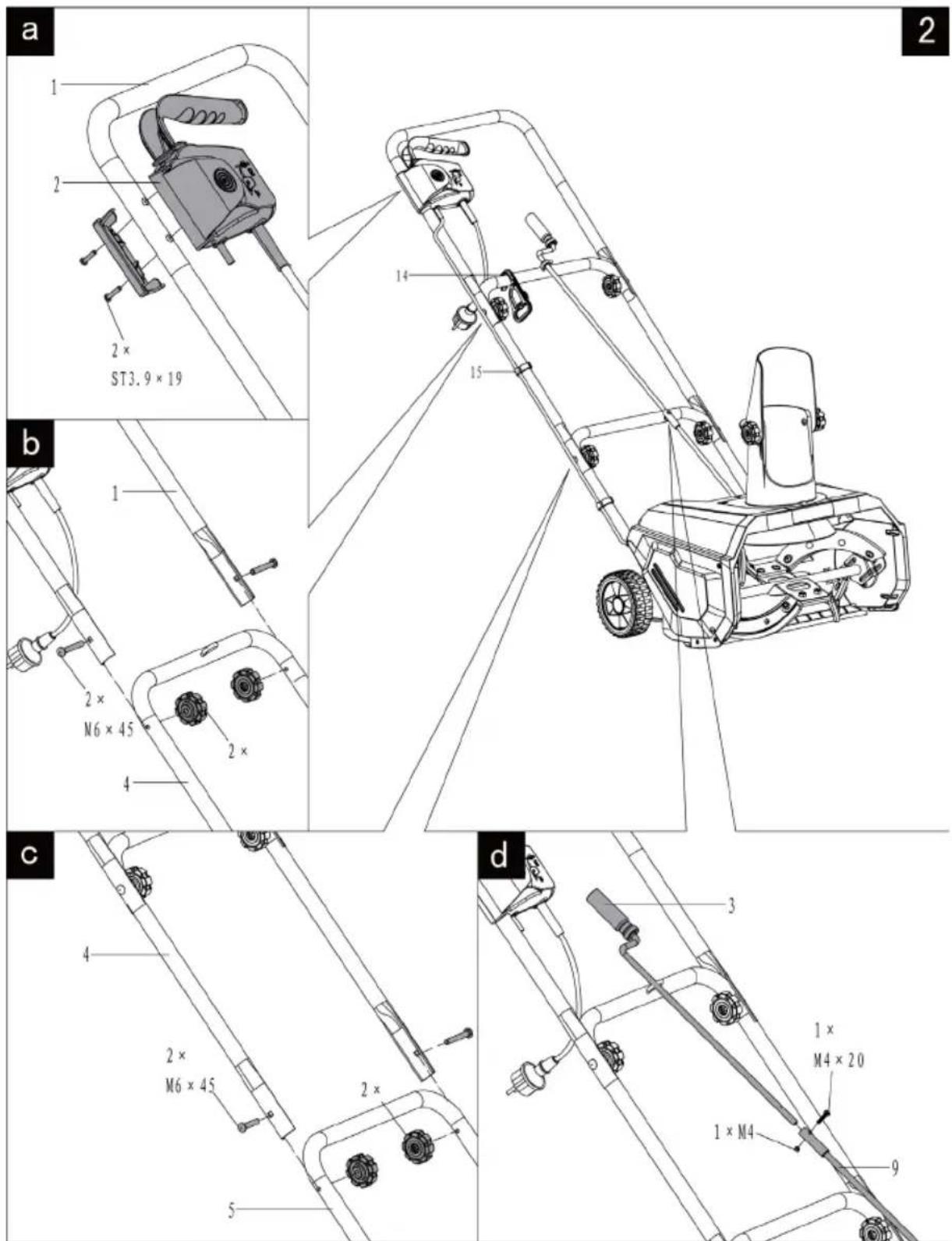

Strömbrytare och stickpropp (fig. 2a)

Montera strömbrytaren (2) på handtagets övre del (1) och lås på plats med två av de medföljande skruvarna.

Handtag (fig. 2, fig. 3)

1. Placera handtagets övre del (1) på den mittre handtagsdelen (4) och lås på plats med två av de medföljande skruvarna och vingmuttrarna (fig. 2b).
2. Placera handtagets mittre del (4) på den nedre handtagsdelen (5) och lås på plats med två av de medföljande skruvarna och vingmuttrarna (fig. 2b).

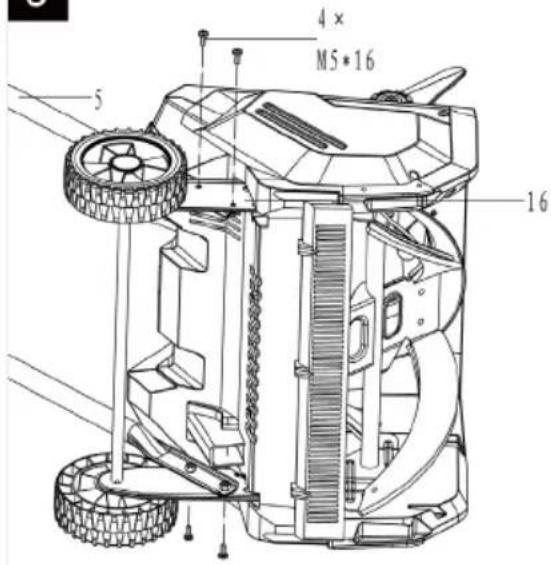

3. Montera handtagets nedre del (5) på det bakre hjulfästet (16) och lås på plats med fyra av de medföljande skruvarna och vingmuttrarna (fig. 3)
4. Dra åt alla skruvförband stadigt.
5. Montera dragavlastningen (14) för sladden på handtagets mittre del.
6. Lås fast sladden med de två medföljande klämmorna (15).

Vev (fig. 2d)

1. Koppla veven (3) till höljet på motorhuset.
2. Fäst veven med medföljande skruvar och muttrar.

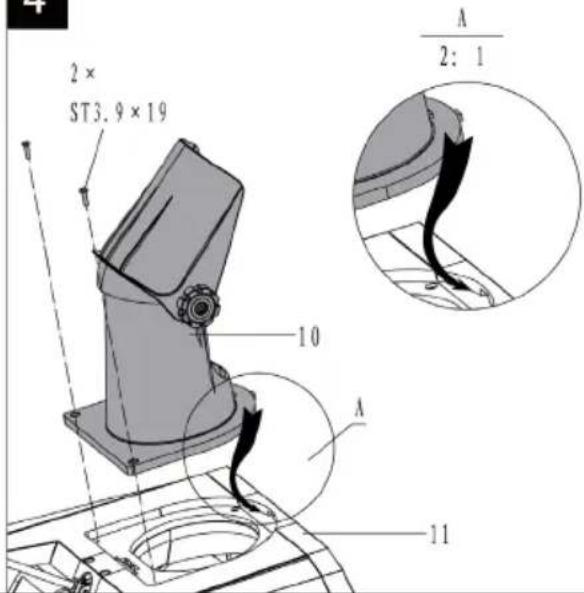

Utkaströr (fig. 4)

1. Placera utkaströret (10) i hålet i kåpan.
2. Fäst utkaströret med två av de medföljande skruvarna.

HANDHAVANDE

Avsedd användning

Apparaten är avsedd för snöröjning på trappor, uteplatser etc. i privata trädgårdar. Den är inte avsedd för offentliga områden, parker eller idrottsplatser och inte för jordbruk eller skogsbruk. Apparaten ska endast användas på plana, hårda ytor, fria från sand, sten, skräp, trådar och andra föremål. Apparaten får endast användas på avsett sätt och i enlighet med dessa anvisningar. Tillverkaren påtar sig inget ansvar för personskada eller egendomsskada som uppkommer till följd av felaktig användning.

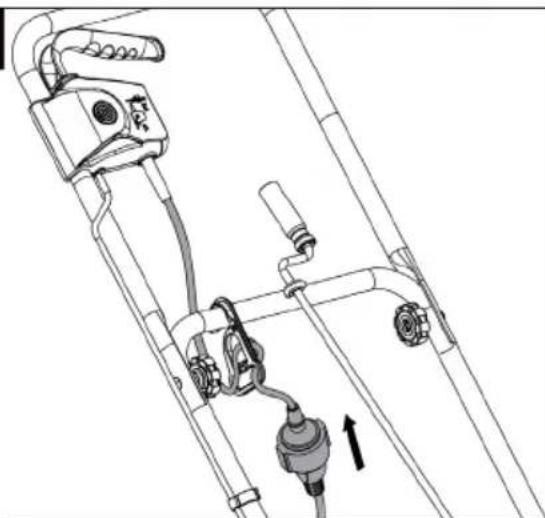

Nätanslutning (fig. 5)

Gör en ögla på förlängningssladden, dra den genom handtaget och häng på sladdhållaren. Det minskar risken att sladden dras loss från apparaten under arbetet. VARNING! Hantera inte apparaten, sladden, stickproppen eller laddaren med våta händer eller när du befinner dig i vatten – risk för elolycksfall.

Strömbrytare (fig. 6)

VARNING! Rotorn börjar rotera omedelbart när strömbrytaren sätts i läge ON. Håll händer och fötter borta från rotorn. För att starta, håll stadigt i handtaget med båda händerna, håll strömbrytarspärren intryckt och tryck in strömbrytaren. Håll strömbrytarspärren intryckt och släpp strömbrytaren. Stäng av apparaten genom att släppa strömbrytaren. Strömbrytaren återgår automatiskt till avstängt läge.

Användning

• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål.
• Kontrollera att alla skruvförband och övriga förband är korrekt åtdragna.
• Kontrollera regelbundet rotorn med avseende på slitage.
• Rikta utkastet åt säkert håll, bort från operatören och kringstående personer.
• Röj innan snön har blivit för djup. Det är lättast att röja så snart som möjligt efter att det har snöat.
• Lyft rotorn något från marken innan du startar.
• Starta apparaten och sänk rotorn tills skrapbladet när marken. Skjut apparaten framåt. Anpassa hastigheten så att snön röjs undan helt. Lämplig hastighet beror på snödjupet.
• Rikta snön åt vänster eller höger genom att luta apparaten något. För bästa resultat, slunga snön i medvind och kör med överlappande slag.
• Apparaten kan avlägsna upp till 18 cm djup snö i en passage. Om snön är djupare, håll apparaten i handtagets övre och nedre del och arbeta med svepande rörelser för att avlägsna det övre lagret. Gör flera passager för att röja bort all snön.
• Vid röjning av stora ytor, planera arbetet så att du inte slungar snön på fel ställe och måste göra onödigt många passager (fig. 7).

Arbetsmönster A (fig. 7 a)

Slunga snön åt vänster eller höger. På vägar eller gångar kan det vara lämpligt att börja i mitten. Gå från ena änden till den andra och tillbaka igen och slunga snön åt vardera sidan.

Arbetsmönster B (fig. 7 a)

Om det bara går att slunga snö åt ena hållet, börja på motsatta sidan av arbetsområdet.

OBS!

• Skrapbladet och rotorn slits om du röjer ända ned till underlaget. Du kan skona utrustningen genom att lämna några centimeter snö kvar, som du kan skotta bort eller salta.
• Låt rotorn gå några minuter efter avslutat arbete, så att det inte bildas is på rörliga delar. Stäng av apparaten, dra ut sladden, vänta tills alla rörliga delar har stannat helt och torka apparaten ren från snö och is.

VARNING! Försök aldrig rensa utkaströret med händerna eller andra kroppsdelar – risk för allvarlig personskada.

Inställning av utkastriktning (fig. 8)

Ställ in önskad utkastriktning med hjälp av veven.

UNDERHÅLL

OBS! Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före underhåll och/eller rengöring.

• Korrekt underhåll och regelbunden rengöring är en förutsättning för att apparaten ska fungera tillfredsställande.
• Avlägsna snö och is från rotorn och övriga delar efter varje användning.
• Rengör apparaten med en fuktad trasa och en mjuk borste. Häll eller spruta aldrig vatten på apparaten.
• Använd inte rengöringsmedel eller lösningsmedel som kan skada plastdelar.
• Stryk eller spreja lite olja på alla omålade metallytor för att skydda dem från korrosion.
• Förvara apparaten torrt och oåtkomligt för barn.

Drivremmen (19) måste bytas när den är sliten.

1. Lossa skruvarna och avlägsna kåpan (7).
2. Ta bort muttern (20) och lyft av remmen (19) från remskivorna.
3. Montera den nya remmen.

VIKTIGT! Kontrollera rotorns förband före varje användning. Lös rotor orsakar vibration och kan skada apparaten.

1. Avlägsna käpan (7), muttern (20) och remmen (19).
2. Lossa skruvarna (12) och (21) på vardera sidan om rotorn.
3. Ta ut rotorn och sätt i en ny.

FELSÖKNING

Problem Orsak Åtgärd
Motorn startar inte. Nätspänningsfel.	Kontrollera att nätspänningen	motsvarar märkspänningen på typskylten.
	Anslutningsfel. Kontrollera elanslutningen och att strömbrytaren satts i tillsaget läge.
Slungar snö dåligt. Drivrem sliten eller skadad. Byt ut remmen.
		Rotor sliten eller skadad. Byt ut rotorn. Kontrollera och dra åt alla skruvförband.
		Igensatt utkaströr. Stäng av apparaten och rensa utkaströret.
Onormal vibration. Drivrem sliten eller skadad. Byt ut remmen.
		Rotor sliten eller skadad. Byt ut rotorn. Kontrollera och dra åt alla skruvförband.
		Skrapblad slitet eller skadat. Byt ut skrapbladet. Kontrollera och dra åt alla skruvförband.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
