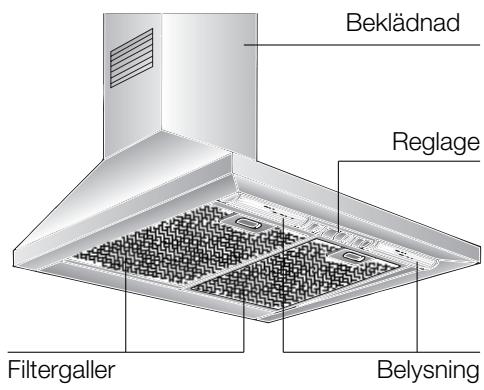

Beskrivning av fläkten

Olika arbetssatt

Framluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Koket halls i stort sett fritt fran fett och os.

Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje-ller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbränningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stared iett rum darr undertrycket inte överskrider 4Pa (0,04 mbar).

Olika arbetssatt

Detta kan man uppnå om forbränningsluften leds genom öppninger som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppninger for tilluft/frånluft i vöggar eller med andra teknsika Åtgärder.

Om inte tillräcklig mange tiluft tillfors finns det risk for forgiftning pga att oforbranda gaser sugs tillbaka in i rummet.

Enbart ett hal i vagggen for tilluft och franluft ar inte tillrackligt for att vardena sca hamna inom tillatna granser.

Observera att du vid berakningen alltid maste utgå ifràn hela väningens ventilation. Denna regel gäller inte För spisar, t.ex. spishällar och gasspisar.

Om du anvander spisflakt med kolfilter gäller inte ovanstäende reservationer.

Med kolfilter:

I detta fall ar ett kolfilter monterat (se avsnittet Filter och skötsel).
Komplett monteringsset somt nga filter finns att kopa i fackhandeln. Resp. tillbehorsnummer Återfinns i slutet avenna bruksanvising.
Fläkten suger upp köksoset som leds genom kolfiltret)daret renas och sedan leds tillbaka till koketigen.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Kolfiltret binder luktämnena.

Om inget kolfilter monteras kan inte heller luktamnena i koksoset bindas.

Färe fürsta användningen

Obs!

Denna bruksanvisning gäller für flera olika varianter av ugnen. Därfor kan det tänkas att har finns beskrivningar av ultrustning och Funktioner som inte finns på just din ugn.
Denna spisfläkt ar godkänd,enigt gällande bestammelser.

Reparationer som inte utförts på att sakkunnigt satt kan innebära stor fara for användaren.

Läs noga igenom hela bra克斯anvisningen innan ugnen används Första gangen. Här finns viktig information om sakerhet, användning, skötsel och vård.
Spara bruks- och monteringsanvisningen till den som ev. overtar ugnen after dig.

Ugnen fär inte användas om den är skadad.
Installation och idrdfsattande fár endast utforas av fackman.
Om anslutningsledningen skadas maste den bytas ut av tillverkaren ell service aller annan fackman. Detta for att undvika fara.
Se till att forpackningsmaterialet tas om hand på ett for miljön rätt satt (se monteringsanvisingen).
Denna fläkt ar endast avsedd användas iett normalt hushäll.
Använd aldrig fläkten utan att lamporna sitter iskruvade.
Defekta lampor bør genast bytas. Detta for att undvika att resterande lampor blir overbelastade.
Använd aldrig spisfläktenutan fettfilter.
Överhettat matfett och olja kan latt självantändas.
Häll därfor alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett erler olja, t.ex. pommes frites.
Flambera inte under spisflakten.
Lagorna kan gora att fettfiltre
börjar brinna.

Gasspisens lager måste vara helt täckta av tillagningskärlen.
Spisfläkten fär bara under vissa omständigheter installeras över eldstad som drives med fast bränse (kol, trä o.dyl.). (Se narmare anvisningar i monterings-anvisingen.)

Gashällar / gasspisar

Ha inte alla gasplattor på samtidigt under en langre tid (max. 15 minutes) i högsta lage eftersom det daß finns risk for brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt ar pâslagna maste fläkten ställas in på maxläge.

Ràd vid fel

Takontaktmeden serviceverkstadvidev. fraggorellvidfelpflakten.

(Förteckning über serviceverkstädter bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna fran typskylten redan nu i faltet ovan. Om du tar ut fettifgren syns typskylten inuti flakten.

Så används fläkten

Köksoset avlågsnas mest effektivt om du:

Startar fläkten i samband med att du börjar tillagningen.
Stänger av fläkten Först nagra minutes after det att du lagat fardigt maten.

Till:

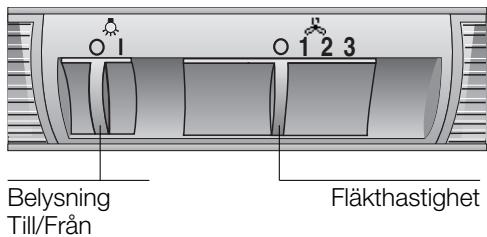

Skjut höger reglage till önskad fläkthastighet.

Fræn:

Skjut tillbaka hoger reglage till lage 0.

Belysning:

Belysningen kan tandas även om fläkten ar avständg.

Filter och unterhäll

Fettfilter:

Metallfettfiltret binder de bestandsdelar av koksoset som innehaller fett.

Filtermattorna bestär av obrnbar metall.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken for antändning. Dessutom paverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid rengöra metallfettfret forebyggs risken for brand i samband med fritering resp. stekning.

Rengora metallfettfiltren:

Vid normal använding (1-2 timmar varje dag) mäste metallfettfiltren rengöras var 8-10 vecka.
Filtren kan rengöras i diskmaskin. Eventuellt kan metallen daß missfärgas nagot.

Viktigt!

Diska inte starkt nedsmutsade filter tillsammans med annat porslin.

Vid handisk: Låt filtre Först liga i blö t i hett diskvatten. Borsta dem därefter ordentligt, skölj noga och låt dem dropptorka.

Ta ut / satta tillbaka metallfettfiltren:

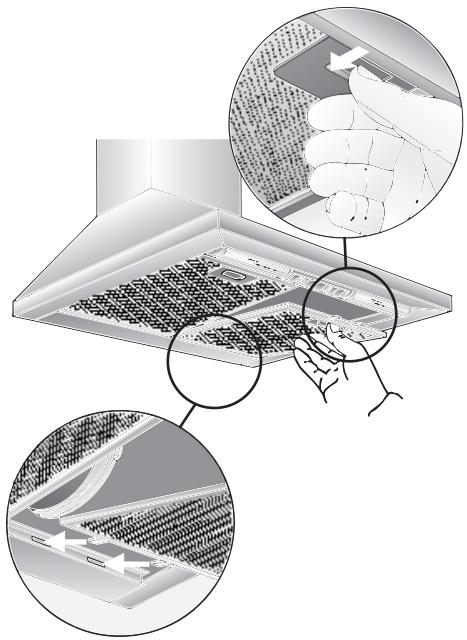

1. Tryck in lasmekanismen enligt pilen på och fäll ned filret.

1. Rengör filtren.
2. Satt tillbaka de rengjorda filtren.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken for antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter forebyggs risken for brand i samband med fritering resp. stekning.

Satta in kolfiltret:

1. Ta ut fettfiltrren (enligt tidigare beskrivning).

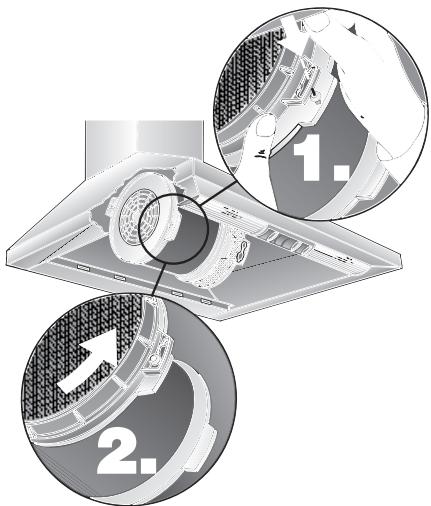

2. Satt in nytt kolfilter till hoger och till vänster om fläktmotorn och vrid tills det sitter fast.

1. Satt tillbaka fettfiltrren (enligt tidigare beskrivning).

Ta ut gammaktolfilter:

Görs i omvänd ordning mot Near filtret sattes i.

Byte av kolfilter:

Vid normal användning (1-2 timmar varje dag) maste kolfitet bytas till nytt ca 1 gang per År.
Nya kolfilter finns att kopa i fackhandeln (se Extra tillbehör).
Använd endast originalfilter. Originalfilter ar en garanti for att fläkten ske fungera optimalt.

Det gamla kolfiltret:

Kolfilter innehaller inga giffiga aller skadliga amnen. De kan dorf slangas med ovriga sopor.

Rengöring och skötsel

Dra alltid forst ut sladden ur vagguttaget. eller skruva ur sakringen.

Rengör de delar av fläkten dukommen Åt i samband med rengöringen av fettfiltren. Därigenom forebygger du risken for bränder samtidigt som fläkten kan fungera optimalt.
Använd varmt vatten med diskmedel i ell er milt fönsterrendgöringsmedel.
- Skrapa inte av smuts som fastnatutan blot upp det med våt trasa.
Använd inga starka rengöringsmedel aller skursvampar som kan repa ytan.
Obs! Använd inte Lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
Var försiktig! Ventilera koket ordentlich.
Ha ingen öppen eld i narheten.

Reglagen rengörns med mjuk trasa fuktad i milt diskvatten.
Använd aldrig rengöringsmedel für rostfritt für att rengörna reglagen.

Ytoriroftfrittstal:

Användett milt rengöringsmedelutan repande effekt avsett for rosfritt stål.
Ytorna rengörs i slipriktingen.

Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehällande sand, soda, syra eller klorider.

Ytor i aluminium och plast:

Använd en mjuk, luddfri fönsterduk eller mikrofiberduk.
Använd inga torra torkdukar.
Användett milt rengöringsmedel ffor fönster.
Använd inga starka rengöringsmedel som innehäller syra aller lut.
Använd inga skurmedel.

Byte av lampa

1. Stäng av fläkten. Dra ut stickkontakten ur vagguttaget aller skruva ur sakringen.
2. Ta ut fettfiltren (se avsnittet Filter och underhäll).

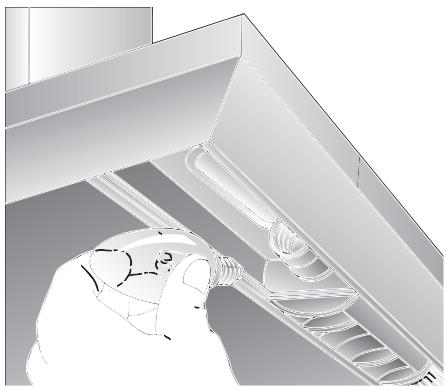

3. Lossa lampglaset fran listen ovanifran.

1. Byt till ny lampa (finns att kopa i handeln, max. 40 W, sockel E 14).

1. Satt tillbaka lampglaset.
2. Satt tillbaka fettfiltrren.
3. Satt stickkontakten i vagguttaget resp. skruva ater i sakringen.

Viktigt att veta

Gamla uttjantaprodukter ar inte värdelöst avfall.
Om de fãr tas om hand på miljörktigt satt kan värdefulla rámaterial Återvinnas. Förstör den gamla fläkten innan den lämnas till skrotting.
Den nya fläkten har skyddats av forpackningsmaterial et pa sin vig till dig. Samtiga material som anvnts ar miljövänliga och kan Återvinnas.
Hör med dinCOMMUNEller det lokala renhällningsverket var du kan lamna forpackningsmaterialalet sa att det tes om handpàbasta miljörikta satt.
Fläkten har två olika arbetssätt: frånluft erer med kolfilter.
Spisfläkten skalltid placeras mitt over häll/spis.

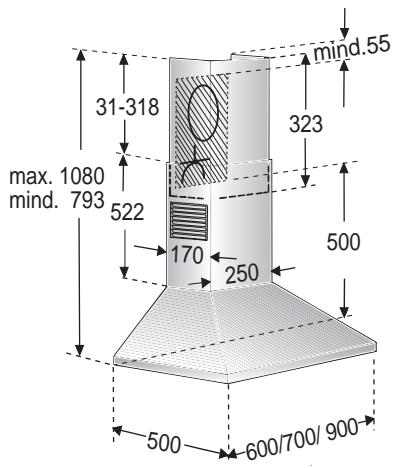

Minimiavstand mellan elektriska kokzoner och flaktens
underkant: 550 mm, bild 1.
Fläkten fär monteras över eldstad for fast bränse endast om eldstaden har ett slutet icede avtagbart skyddshölje och i enlight med gällande bestammelser i resp. land. Denna inskränkning gäller ej for gasspis/-häll.
Ju minde avsänd mellan spisfläkt och spis desto större risk for att det bildas vattendroppar på flaktens undersida p.g.a. vattenånga.

Komplettterande anvisningar vid montering over gasspis/-häll:

Am fläkten sca monteras over gas-spis/-häll måste detta góras i enlighet med gällande bestämelsei resp. land (t.ex. Technische Regeln Gasinstallation TRG for Tyskland).
Följ gällande anvisningar für montering av spisfläktar samt de monterings-anvisningar tillverkaren av gassipisen/-hällen lämnar.
Fläkten fär endast monteras med ena sidan mot högskap eller hög vagg. Minimiavständ 50 mm.
For gashaller att minsta avstand fran flaktens underkant till gallret som tillagningskarlet star på skara: 650 mm, se bild 1.

Franluft

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften fär inte ledas ut i skorsten for rök eller avgas omenna är i Funktion aller i en trumma som används for ventilation av rum)där det stär en eldstad.

Gallande foreskrifter (t.ex. byggnorm) maste atfoljas betraffande hur den avgaardene luften fär ledas ut.

Är skorstenen inte langre i Funktion maste tillatelse inhamtas fr'an ansvarig sotare.

Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje- uller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbränningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stär iett rum där undertrycket inte överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om forbränningsluften leds genom öppninger som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppninger for tilluft/fränluft i vöggar eller med andra teknsika Åtgärder.

Om inte tillräcklig mangd tilluft tillfors finns det risk for forgifting pga att oforbranda gaser sugs tillbaka in i rummet.

Enbart ett hål i vöggen for tilluft och frånluft ar inte tillräckligt for att värdena ska hamna inom tillatna gränser.

Observera att du vid beräkningen alltid maste utgå ifràn hela väningens ventilation. Denna regel gäller inte För spisar, t.ex. spishällar och gasspisar.

Om du anvander spisflakt med kolfilter gäller inte ovanstäende reservationer.

Vid fränluftör kallrasskydd monteras sàvida inte detta redan finns monterat i rör resp. spismur.

Om kallrasskydd inte levereras tillsammans med flakten kan det kopas i fackhandeln.

Sá har monteras kallrasskyddet:

Satt fast kallrasskyddet i rorstosen enigt.

Bägge klaffarna måste lätt kunna fjädra uppåt.

Om luften ska ledas ut genom yttervagg bör teleskopisk anslutningslåda mot mur användas. Ej tillatet i Sverige.

Så har fungerar spisfläkten mest effektiv:

Kort, slat imkanal.
Så få rörkrökar som möjigt.
Så stor diameter som möjlig på rör och rörkrökar.

Långa, iced slata fränluftsör, manga böjar eller for liter sörd diameterGOR att effekten inte blir optimal samtidigt som bullret ökar.

Runda kanaler:

Vi reckommender
inre diameter 125 mm, dock
minst 100 mm.

Platta kanaler maste ha likvardig inre area som runda.

Kanalerna bör inte ha nagra skarpa böjar.

100 ~mm ca. 78 ~cm^2
125 ~mm ca. 113 ~cm^2

Vid avvikande rordiameter:

Satt in tätningslister.

Vid fränluft: Sörj für tillräcklig ventilation.

Kanalens diameter ar 125 mm:

Fastkanalendirektirorstosen.

Kanalens diameter ar 100 mm:

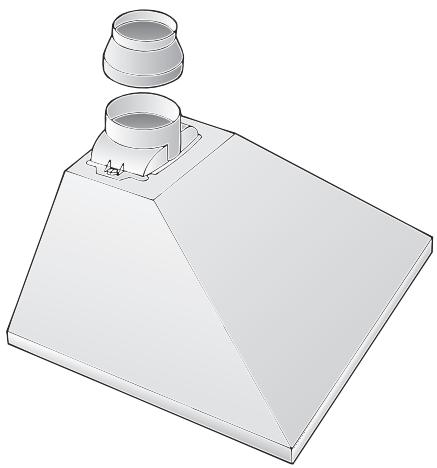

Fast reducerstychet (bifogas aller finns att kopa i fackhandeln) direkt i rörstosen enlicht bild 4 och fasp kanalen i den.

Färe monteringen

Kolfilter

• Om anslutning till husets ventilationskanal inte ar möjlig.

Komplett monteringsset finns att kopa i fachandeln.

Resp. tillbehörsummer Återfinns i slutet avenna bruksanvisning.

Förberedelseer i väggen

Väggen måste vara plan och lodrät.
Pluggarna maste sitta fast ordentligt.

Viktikg:

	Frånluft	Kolfilter
60 cm	12,5	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9

Ratt till tekniiska andringar forbehalles

Elektrisk anslutning

Spisfläkten fär endast anslutas tillett jordat vagguttag, forutsatt att detta ar installerat enligt gällande bestammelser och att stickproppen ar skyddad genom jordning.

Det jordade vagguttaget bör om möjigt installereras direkt bakom fläktbekländnaden enlicht.

Elektriska data:

Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen.

Färe reparationer: Gör alltid spisfläkten strömlös.

Anslutningsledningens langd: 1,30 m.

Om fast anslutning kravs:

Fast anslutning fár endast utforas av behörig elektriker.

Franskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig fränslagning. Dit hör LS-omkopplare och skyddsbrytare.

Om anslutningsledningen skadas maste den bytas ut av tilverkaren ell service aller av annan fackman. Detta for att undvika fara.

Spisfläkten är avstörd/GLNT EUs bestämelse for radioavstörning

Fläkten ar avsedd att fästas i vagg.

1. Ta av fettfiltret (se bruksanvisingen).
2. Markera en mittlinje fran taket till fluktens onderkant enlistigt.
3. Markera borrhalen for skruvarna i vagggen med hjalp av mallen.

Observera att minsta avsänd mellan elhäll och fläkt ar 550 mm och mellan fläkt och gashäll 650 mm. Mallens nedersta del motsvarar fläktens nedersta del.
4. Borra 5 häl För fläkten och 4 häl För fästjärnen till beklädnaden. Diameter 8 mm. Tryck in pluggen sa att de ligger jams med vöggen.

Obs! Ta hansiyn till eventuella extra tillbehör som också ska monteras.
5. Skruva fast 2 fästjärn für beklädnaden,
ett upptill och ett nedtil enlicht.
6. Dra Åt mittersta skruven (utan bricka) tills det Återstär ca. 5 mm mellan skruvhuvud och vagg.

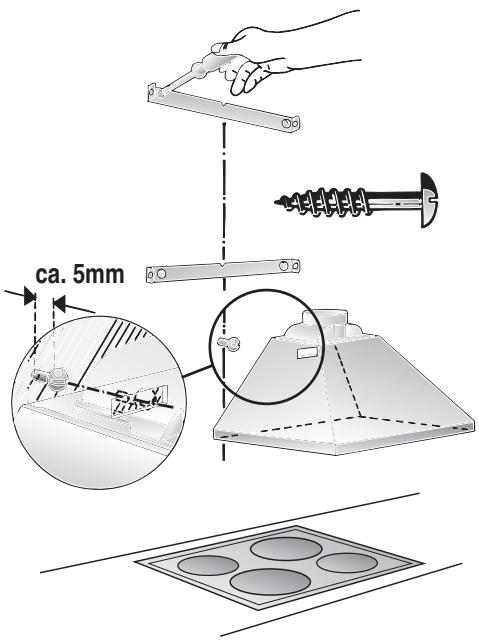

7. Haka fast spisfläkten på skruven,enligt.

1. Dra Åt de övriga 4 skruvarna.
   Använd brickor enlicht.
   Kontrollera att fläkten sitter rakt innan du drar Åt de 4 skruvara.

1. Koppla ihop rorbitarna.
2. Koppla flakten till elnätet.

11. Utförande i rostfritt stål:

Dra av skyddsfolien.

Var forsiktig sa att du inte skadar den ömtäliga beklädnaden.

1. Skruva fast den övre beklädnadsdelen i sidorna på fästjärnen enlicht.
   Använd 2 korta skruvar.

1. Placera den nedre delen ovanpå fläkten och fäst den underifræn med 2 länga skruvar.

Var forsiktig nar du skjuter in delarna i varandra. Lagg mallen som skydd over kanten på den undre delen enligt.

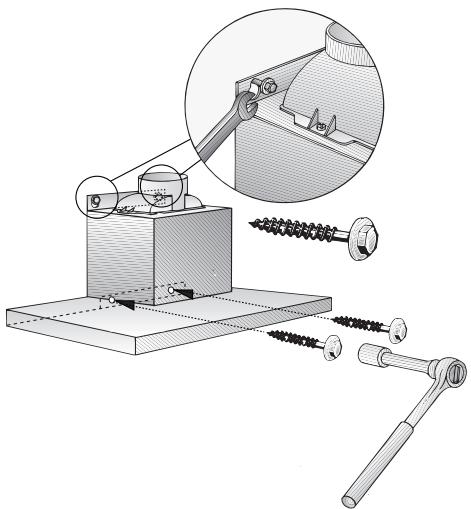

Skruva sedan fast beklädnaden i sidorna på fästjärnen. Använd 2 korta skruvar.

Kontrollera att bekladnaden sitter rakt innan du drar at de 2 skruvarna.

1. Satt tillbaka fettfiltret (se bruksanvisningen).

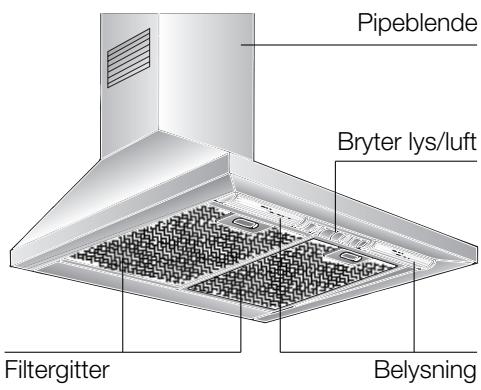

Apparatabeskrivelse

Driftsmuligheter

Utløpsdrift:

Kokeplaten må alltid vare dekket av kasseroller.
Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for feste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gassplaterr/Gasskomfyr

Ikke bruk alle gassplatene samtidig over et lengre tidsrom (max. 15 min.) med hoyeste varmestyrke, ellrs kan det oppsta fare for forbrenning dersom du berorer overflaten pa komfyren hhv. fare for skade pa damphetten. Ved drift av en damphette over gass cokeplater ma hetten skrues pa hoyeste trinn dersom tre ull flere cokeplater er i drift.

Forstyrrelser

Skift av aktiv-kullfilter:

Ved normal drift (daglig 1 til 2 timer) må aktiv-kullfilteret skiftes ut ca. 1 gang i Året.
Aktiv-kullfilter faes i faghandelen (se ekstra tilbehör).
Bruk kun originalfilter.

Kast av gamle aktiv-kullfentre:

• Aktiv-kullintre inneholder ingen skadelige stoffer. De kan kastes i det vanlige bosset.

Rengjöring og pleie
