BRUKSANVISNING HHR 160 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Allmänna fordringar på elektriska hushållsapparater

⚠ Varning!

• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.
• Varning: Felaktiga skarvkablar kan vara farliga. Om skarvkabel används måste den vara försedd med vattentät stickpropp och vattentätt skarvuttag och vara avsedd för utomhusbruk.
• Se till att nätkabeln och ev. skarvkablar inte skadas av vassa hörn, värmekällor etc.
• Håll produkten utom räckhåll för barn. Barn ska hållas under uppsikt och aldrig tillåtas leka med produkten.
• Produkten får användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.

Särskilda fordringar på högtryckstvättar

⚠ Varning!

• Använd inte högtryckstvätten med några andra vätskor än vatten.
• Produkten är avsedd för användning med rengöringsmedel som tillhandahållits eller rekommenderats av tillverkaren. Användning av andra rengöringsmedel kan påverka säkerheten negativt.
• Personer som befinner sig inom produktens arbetsområde måste bära skyddskläder.
• Risk för explosion. Använd aldrig produkten för att spruta brandfarliga vätskor.
• Produkten får inte användas av barn eller användare som saknar erfarenhet.
• Högtrycksslangar, anslutningar och kopplingar är viktiga för att produkten ska kunna användas på ett säkert sätt. Använd endast slangar, anslutningar och kopplingar som rekommenderats av tillverkaren.
• Använd endast originalreservdelar vid reparation för bästa säkerhet.
• Vatten som passerat igenom backventilerna i högtryckstvätten ska inte användas som dricksvatten.
• Rör inte kablar och anslutningar med fuktiga händer.

• Produkten får aldrig vara ansluten till elnätet under rengöring, service, reparation eller byte av tillbehör.

• Använd inte produkten om nätkabeln eller andra delar som säkerhetsdetaljer, högtrycksslangar eller avtryckare på något sätt är skadade.

• Skarvkablar som inte är anpassade för att användas tillsammans med produkten kan vara farliga. Om skarvkablar används ska dessa vara godkända för utomhusbruk, hållas torra och hållas över marknivå. För att uppnå detta används lämpligen en kabelvinda som håller kabelanslutningen minst 60 mm över marknivån.

Farlig elektrisk spänning!

• Vägguttaget som produkten ansluts till ska vara installerat av behörig elinstallatör enligt normerna i IEC 60364-1.
• Produkten bör anslutas till elnätet via en jordfelsbrytare (utlösningsström max 30 mA inom max 30 ms).

• Varning! Vattenstrålar med högt tryck kan vara farliga om de används på fel sätt. Rikta aldrig vattenstrålen mot människor eller diur, mot högtryckstvätten eller annan elektrisk utrustning.
• Rikta aldrig strålen mot dig själv eller andra för att rengöra kläder eller skor.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används, lämnas utan tillsyn eller förflyttas.

Säkerhetsföreskrifter

Använd alltid skyddsglasögon/visir och hörselskydd.

Högtryckstvätten får inte anslutas till en källa för dricksvatten eller liknande. Om du trots allt tar vatten från en dricksvattentäkt måste backventil och slang uppfylla normen IEC 61770.

Produkten är dubbelisolerad.

Försäkran om överensstämmelse.

Garanterad ljudeffektnivå (LwA) är max 89 dB.

⚠ Varning!

• Lär dig hur högtryckstvätten fungerar så att du snabbt kan stoppa den och göra den trycklös.
• Dra genast ut stickproppen ur vägguttaget om högtryckstvätten börjar vibrera eller på annat sätt bete sig onormalt.
• Högtryckstvätten får inte bäras i anslutningskabeln eller i slangen.
• Håll arbetsområdet fritt från åskådare och djur.
• Använd inte produkten om du är trött eller påverkad av alkohol, droger eller läkemedel.
• Försök inte att själv reparera produkten eller tillhörande tillbehör. Alla reparationer måste utföras av kvalificerad personal med originalreservdelar.

⚠️ Farlig elektrisk spänning!

• Dra alltid ut stickproppen ur vägguttaget om anslutningskabeln är skadad på något vis.
• Kontrollera innan användning att produktens anslutningskabel och stickpropp är oskadade för att undvika elektrisk chock.
• Kontrollera att nätspänningen i vägguttaget överensstämmer med vad som anges på produktens märkskylt.

△ Viktigt!

• Använd produkten endast på det sätt som beskrivs i den här bruksanvisningen. Annan användning kan medföra risk för personskador eller materiella skador.
• Lägg inte anslutningskabeln över en vägbana, cykelväg etc. så att den kan skadas eller att någon riskerar att snubbla på den.
• Stå alltid stadigt med båda fötterna på marken och med god balans när produkten används.
• Se till att produkten inte kan startas oavsiktligt. Stäng av produkten innan du drar ut stickproppen ur vägguttaget.
• Bryt strömmen till produkten genom att dra ut stickproppen ur vägguttaget. Stickproppen måste vara lättåtkomlig.
• Förvara högtryckstvätten torrt och frostfritt.

Användningsområde

• Högtryckstvätten är avsedd för rengöring av byggnader, fasader, terrasser, bilar, gräsklippare, cyklar etc. Vid behov kan högtryckstvätten användas med speciellt tvättmedel.
• Högtryckstvätten är avsedd för att användas utomhus för rengöring av: sten, trä, metall och plast.
• Högtryckstvätten är endast avsedd för privat bruk, ej för yrkesmässig användning.

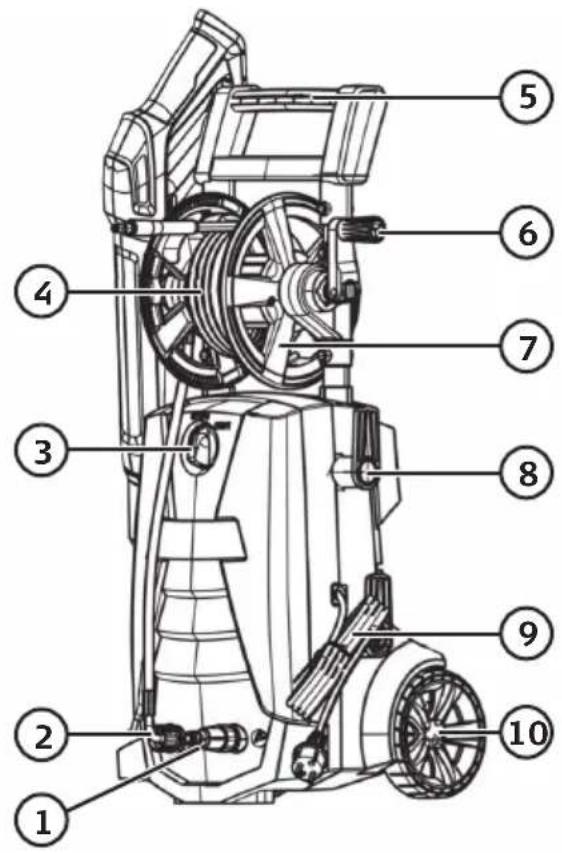

Produktbeskrivning

1. Slangkoppling/anslutning för inkommande vatten
2. Utgående vatten
3. [I/0] Strömbrytare, på/av
4. Högtrycksslang
5. Transporthandtag/Bärhandtag
6. Vev för slangvindan (utfällbart handtag)
7. Slangvinda
8. Hållare för anslutningskabeln
9. Anslutningskabel

10. Hjul

11. Skumunstycke med behållare

12. Märkskylt
13. Spolhandtag
14. Hållare för spolhandtag
15. Lans
16. Skydd spolhandtag
17. Standard munstycke (ställbart)
18. Turbo munstycke
19. Rensnål

Montering

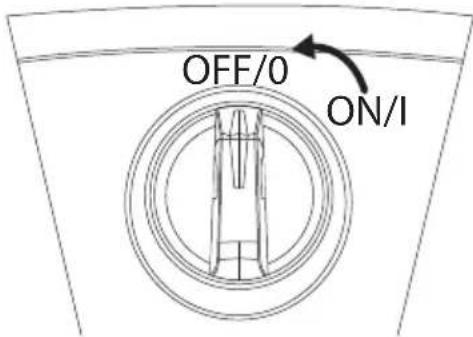

1. Vrid strömbrytaren (3) till läge 0.

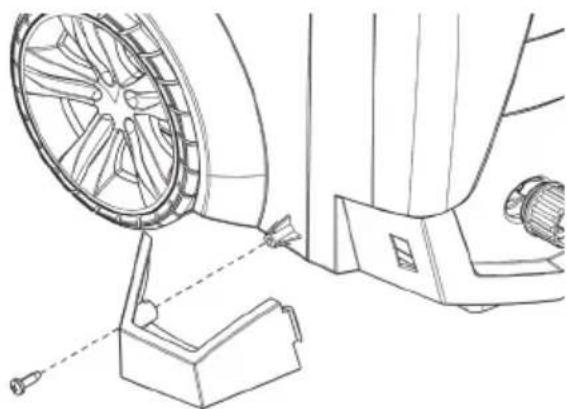

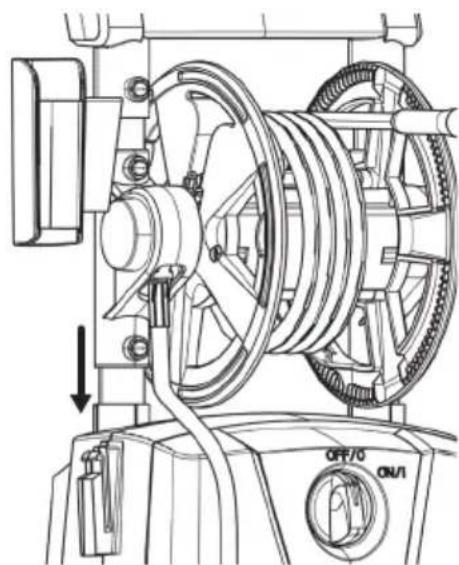

1. Tryck fast hållaren (14) för spolhandtaget (13) i fästet på högtryckstvättens sida.

1. Tryck in lansen (15) i spolhandtaget och vrid ¼ varv medurs tills det låser fast. Välj något av munstyckena standard (17) eller turbo (18), se till att klacken hamnar rätt och tryck in tills ett klick hörs, munstycket är nu låst. Tryck in knappen på lansen och dra munstycket rakt ut för att lossa munstycket.

2. Tryck fast högtrycksslangen (4) i spolhandtaget (13).

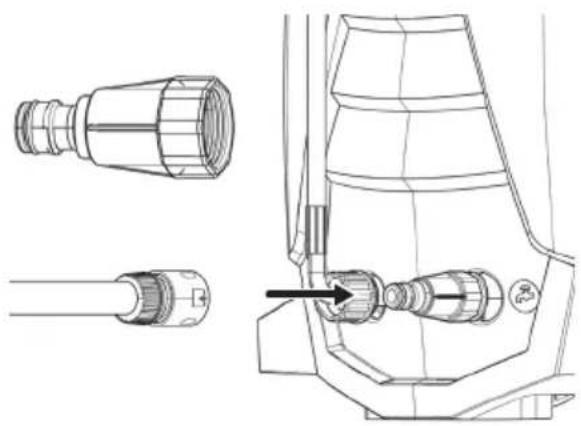

1. Skruva fast slangkopplingen (1) på anslutningen för inkommande vatten. Använd endast handkraft.

Användning

⚠ Varning! Risk för maskin-/personskada.

- Högtryckstvätten får aldrig köras torr (utan vatten) eftersom pumpen och dess packningar då kan skadas.

Högtryckstvätten måste användas i upprätt/vertikalt läge, använd den inte liggande.

- Tänk på att högtryckstvätten kan vara trycksatt även om den är avstängd! Gör den trycklös genom att trycka in avtryckaren innan du kopplar loss slangarna! Frånkoppling av högtrycksslangen när systemet är trycksatt innebär risk för allvarlig personskada.

- När vattnet sprutar ut ur lansen/spolhandtaget uppstår en rekylverkan. Se därför till att hålla lansen/spolhandtaget stadigt med båda händerna och stå stadigt.

- Använd inte kortare anslutningsslang än 6 meter (min. 1/2" slang), slangen tar upp eventuella tryckstötar i vattenledningen och skyddar högtryckstvätten så att den arbetar mjukare.

- Temperaturen på det inkommande vattnet får inte överstiga 40 °C. Spola en stund innan start om slangen har legat i solen och blivit varm.

- Titta aldrig mot munstycket när det är monterat på tvätten.

Läs noga igenom bruksanvisningen innan du börjar använda högtryckstvätten, lägg särskilt märke till varningstexterna.

1. Tryck fast en vattenslang med 1/2" snabb-koppling på slangkopplingen.

2. Anslut vattenslangen till en vattenkran.

3. Vrid strömbrytaren till läge 0.

4. Anslut anslutningskabelns stickpropp till ett jordat vägguttag.

5. Håll in avtryckaren på spolhandtaget och låt vattnet rinna genom lansen i ca 5 sek.

6. Dra ut så lång högtrycksslang som behövs.

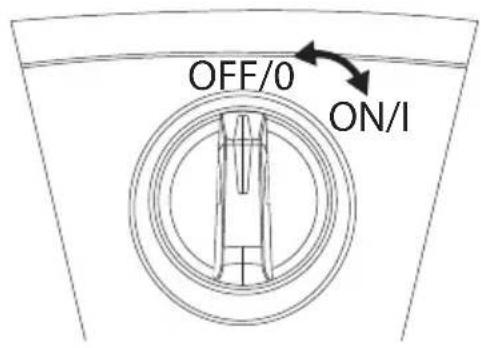

7. Vrid strömbrytaren till läge I för att starta högtryckstvätten.

8. Rikta spolhandtaget/tillbehöret mot objektet som ska rengöras.

9. Håll in avtryckaren för att börja spruta vatten.

Information: Rekommenderat avständ mellan munstycket och ytan som ska tvättas är ca 30 cm. Kortare avständ ger högre tvättkraft och kan skada ytan som tvättas, längre avständ ger mjukare rengöring. Anpassa avständet beroende på hur ömtåligt underlaget är.

1. Släpp avtryckaren när du tvättat klart.

2. Vrid strömbrytaren till läge 0 för att stänga av högtryckstvätten.

3. Stäng av vattenkranen.

4. Tryck in avtryckaren i några sekunder eller så länge som vatten rinner ut ur munstycket.

5. Dra ut stickproppen ur vägguttaget. Linda upp anslutningskabeln på hållaren (8).

6. Linda upp högtrycksslangen på vindan (7) med veven (6).

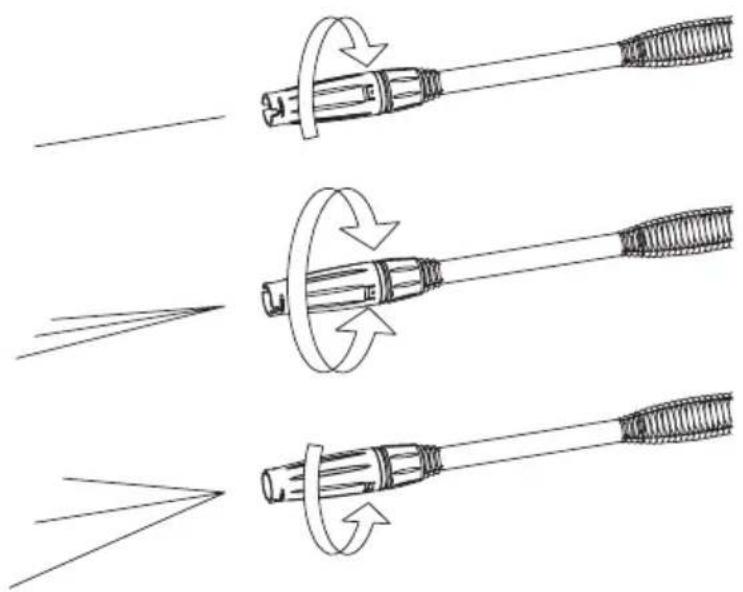

Justera spridning (gäller ej turbomunstycket)

Vattenstrålens spridning kan justeras med standardmunstycket.

- Vrid munstycket för att justera strålens spridning.

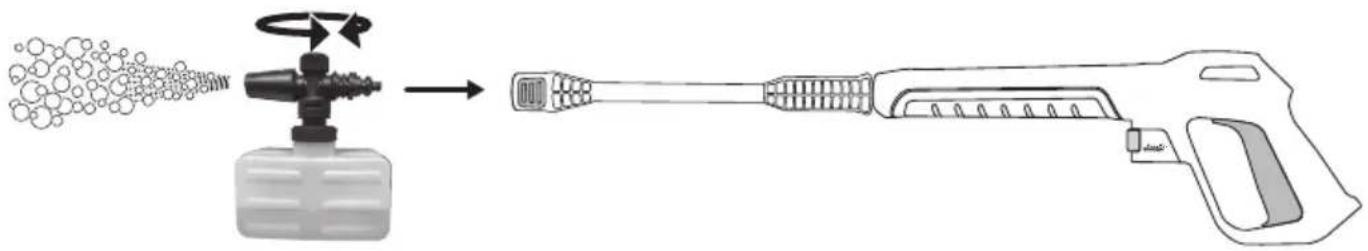

Användning med rengöringsmedel

1. Ta av locket på skummunstyckets behållare (11). Fyll på tvättmedel och sätt tillbaka locket.
2. Fäst skumstyckesbehållaren på lansen.
3. Justera doseringen av tvättmedel på doseringsvredet på skummunstyckets behållare.
4. Tryck och spruta tvättmedel på ytan som ska rengöras.
5. Låt tvättmedlet verka en stund (låt aldrig torka).
6. Byt till ett standard eller turbomunstycke.
7. Spola av tvättmedlet.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget före rengöring och om produkten inte ska användas under en längre period.
• Rengör produkten med en lätt fuktad trasa.

Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Rengöring av inloppsfilter och munstycke

Slangkopplingen som är fastskruvad i anslutningen för inkommande vatten är försedd med ett inloppsfilter som hindrar sand och andra föroreningar från att skada pumpventilerna.

1. Skruva loss slangkopplingen.
2. Spola ur filtret under en vattenkran.
3. Skruva tillbaka slangkopplingen.

Munstycket i lansarna måste rengöras från smuts och avlagringar.

1. Stick in rensnålen i munstycket.
2. Skölj munstycket med rent vatten.
3. Upprepa steg 1 och 2 flera gånger för bästa resultat.

• Skydda högtryckstvätten mot frost, se till att den är helt tömd innan den ställs undan för förvaring!
• Undvik att förvara högtryckstvätten i temperatur under 5 °C eller över 40 °C.
• Förvara högtryckstvätten på en torr plats utom räckhåll för barn och andra som inte har läst bruksanvisningen.

Felsökning

Maskinen startar inte. •	Finns det ström i vägguttaget och är stickproppen ordentligt isatt?Är skarvsladden är av rätt sort och fungerar som den ska?Står strömbrytaren i läge I?
Pumpen ger för lågt tryck eller stannar.	Är munstycket igensatt/utslitet?Rengör eller byt ut vid behov.Är vattentillförseln tillräckligt stark? En 10-liters hink ska kunna fyllas på en minut från slangen.Är slangen veckad, igensatt eller skadad?Är ingångsfiltret igensatt?Kontollera och rengör vid behov.Är säkringen hel?Är skarvsladden för lång? Prova utan skarvsladd.
Pumpen läcker. • Är slangkopplingsnippeln åtdragen?
Inget vatten eller för liten vattenmängd kommer ur munstycket.	Suger pumpen in vatten? Tryck in avtryckaren och släpp ut ev. luft och kontrollera att sugslangen är fylld med vatten.Är högtryckstvätten i upprätt/vertikalt läge? Högtryckstvätten kan inte användas i liggande läge.Finns det smuts i munstycket? Rengör vid behov.Är inlopps- eller utloppsventilen skadad? Byt ut.
Det går inte att trycka in avtryckaren.	Är säkerhetsspärren aktiverad? Koppla ur spärren genom att fälla ned den.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 220 - 240 V AC, 50-60 Hz

Effekt 2200 W

Max ingångstryck vatten 10 bar (1,0 MPa)

Arbetstryck 110 bar (11 MPa)

Max tryck 160 bar (16 MPa)

Vattenförbrukning 5,6 l/min, max 8,0 l/min

Max vattentemperatur 40 °C

Skyddsklass IPX5

Ljudtrycksnivå (LpA) 76 dB(A), KpA: 3 dB(A)

Ljudeffekt (LwA) 89 dB(A)

Vibration (ahv) < 2,5 m/s², K 0,7 m/s²

Längd vattenslang 6,5 m

Längd elkabel 5 m

Vikt 10,8 kg

Høytrykksspyler

Art.nr. 41-2850 Modell YLQ5630H-160C
