KÄYTTÖOHJE HHR 160 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Alkuperäinen käyttöohje

Pressure Washer

Art.no 41-2850 Model YLQ5630H-160C

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Sähkökäyttöisiä kotitalouslaitteita koskevat yleiset vaatimukset

⚠ Varoitus!

• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Varoitus: Vääränlaiset jatkojohdot saattavat olla vaarallisia. Jos käytetään jatko-johtoa, sen tulee sopia ulkokäyttöön ja siinä tulee olla vesitiivis pistoke ja pistorasia.
• Varmista, että virtajohto ja mahd. jatkojohdot pysyvät erossa terävistä kulmista, lämmönlähteistä jne.
• Pidä laite lasten ulottumattomissa. Valvo lapsia jatkuvasti äläkä anna lasten leikkiä laitteella.
• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen turvalliseen käyttöön tarvittavaa taitoa tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.

Painepesureita koskevia erityisiä turvaohjeita

⚠ Varoitus!

• Älä käytä painepesurissa muita nesteitä kuin vettä.
• Laitteen kanssa tulee käyttää vain valmistajan suosittelemaa pesuainetta. Muiden pesuaineiden käyttäminen saattaa vaikuttaa laitteen turvallisuuteen.
• Laitteen työskentelyalueella olevien ihmisten tulee käyttää suojavaatteita.
• Räjähdysvaara. Älä suihkuta laitteella helposti syttyviä nesteitä.
• Lapset ja muut henkilöt, joilla ei ole kokemusta laitteen käytöstä, eivät saa käyttää laitetta.
• Paineletkut, liitännät ja liittimet ovat tärkeitä laitteen turvallisen toiminnan kannalta. Käytä ainoastaan valmistajan suosittelemia letkuja, liittimiä ja liitäntöjä.
• Käytä korjauksessa vain alkuperäisiä varaosia.
• Painepesurin takaiskuventtiileiden läpi kulkenutta vettä ei saa käyttää juomavetenä.
• Älä koske johtoihin tai liitäntöihin kosteilla käsillä.

• Laite ei saa olla liitettynä sähköverkkoon huollon, korjauksen, puhdistamisen tai tarvikkeiden vaihdon aikana.

• Älä käytä laitetta, jos virtajohto, turvallisuuslaitteet, paineletkut tai liipaisin ovat vioittuneet.

• Laitteeseen sopimattomat jatkojohdot saattavat olla vaarallisia. Jos käytät jatko-johtoa, sen tulee olla hyväksytty ulkokäyttöön, se tulee pitää kuivana ja sen tulee olla maan pinnan yläpuolella. Tämän vuoksi tulee käyttää kaapelikelaa, joka pitää sähköliitännän vähintään 60 mm:n korkeudella maan pinnasta.

Vaarallinen sähköinen jännite!

• Pistorasian, johon laite liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1-normien mukaisesti.
• Laite tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30 ms:n sisällä).

• Varoitus! Laitteen vesisuihku saattaa olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua itseäsi, muita ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita kohti.
• Älä suuntaa vesisuihkua itseäsi kohti äläkä käytä vesisuihkua vaatteiden tai kenkien pesemiseen.
• Irrota pistoke pistorasiasta, kun laitetta ei käytetä tai valvota tai kun sitä siirretään.

Turvallisuusohjeet

Käytä aina kuulosuojainta ja suojalaseja tai visiiriä.

Painepesuria ei saa liittää juomavesijärjestelmään tai vastaavaan. Jos kuitenkin otat vettä juomavesijärjestelmästä, tulee käyttää normin IEC 61770 täyttävää takaiskuventtiiliä ja letkua.

Laite on kaksoiseristetty.

Vaatimustenmukaisuusvakuutus.

Melutaso enintään (LwA) 89 dB.

⚠ Varoitus!

• Tutustu huolellisesti painepesurin toimintaan, jotta voit sammuttaa sen ja poistaa paineet nopeasti.
• Irrota pistoke välittömästi pistorasiasta, jos painepesuri tärisee tai käyttäytyy oudosti.
• Painepesuria ei saa kantaa johdosta tai letkusta.
• Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.
• Älä käytä laitetta, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
• Älä korjaa itse laitetta tai siinä käytettäviä tarvikkeita. Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

⚠️ Vaarallinen sähköinen jännite!

• Irrota virtajohdon pistoke pistorasiasta aina, jos virtajohto on vahingoittunut.
• Sähköiskun välttämiseksi tulee aina ennen käyttöä varmistaa, että laitteen virtajohto ja pistoke eivät ole vahingoittuneet.
• Varmista, että pistorasiassa on sama jännite kuin laitteen merkkikilvessä.

△ Tärkeää!

• Käytä laitetta vain käyttöohjeessa kuvatulla tavalla. Muunlainen käyttö voi aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
• Älä vedä virtajohtoa esim. ajotien tai pyörätien yli, äläkä laita virtajohtoa paikkaan, jossa siihen voi kompastua.
• Pidä aina molemmat jalat maassa ja seiso vakaasti, kun käytät laitetta.
• Varmista, että laite ei käynnisty vahingossa. Sammuta laite ennen kuin irrotat pistokkeen pistorasiasta.
• Katkaise virta irrottamalla pistoke pistorasiasta. Pistokkeen tulee olla sellaisessa paikassa, johon on helppo päästä.
• Säilytä painepesuria kuivassa paikassa, jossa lämpötila ei laske nollan alapuolelle.

Käyttökohteet

• Painepesuri on tarkoitettu rakennusten, terassien, autojen, ruohonleikkureiden, polkupyörien ym. pesemiseen. Painepesurissa voi käyttää tarvittaessa siihen soveltuvaa pesuainetta.
• Painepesuri on tarkoitettu ulkokäyttöön seuraavien materiaalien puhdistukseen: kivi, puu, metalli ja muovi.
• Painepesuri on tarkoitettu vain yksityiskäyttöön. Sitä ei ole tarkoitettu ammattikäyttöön.

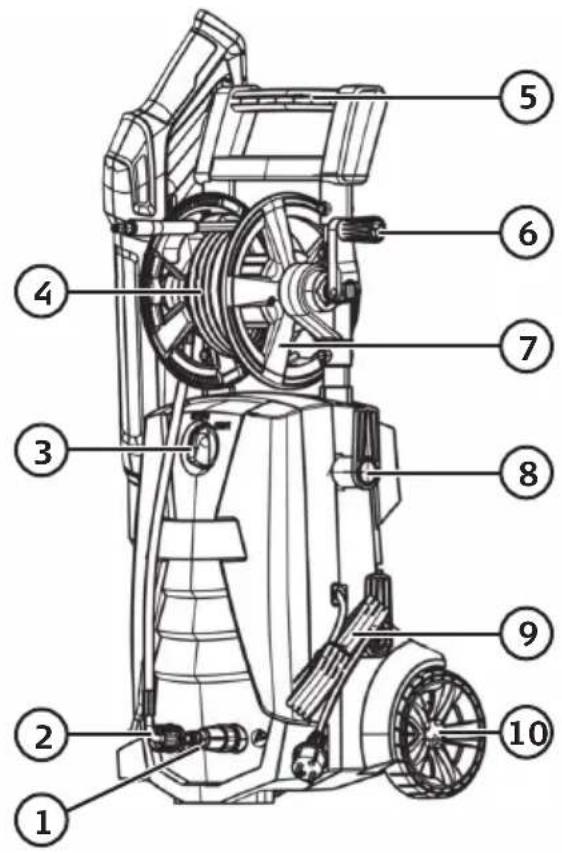

Tuotekuvaus

1. Tulevan veden liitäntä
2. Poistovesi
3. [I/0] Virtakytkin, on/off
4. Paineletku
5. Kuljetuskahva/kantokahva
6. Letkukelan kampi (ulosvedettävä kahva)
7. Letkukela
8. Virtajohdon pidike
9. Liitäntäjohto

10. Rengas

11. Vaahtosuutin ja säiliö

12. Merkkikilpi
13. Suihkuputken kahva
14. Suihkuputken kahvan pidike
15. Suihkuputki
16. Suihkuputken kahvan suoja
17. Normaali suutin (säädettävä)
18. Turbosuutin
19. Puhdistusneula

Asennus

1. Paina suihkuputken kahvan (13) pidike (14) painepesurin sivussa olevaan kiinnikkeeseen.

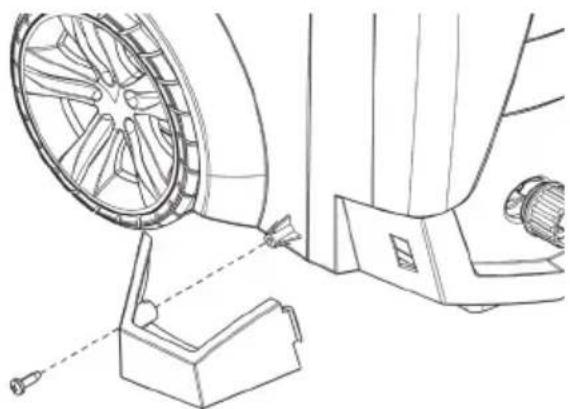

1. Kiinnitä suihkukahvan suoja (16).

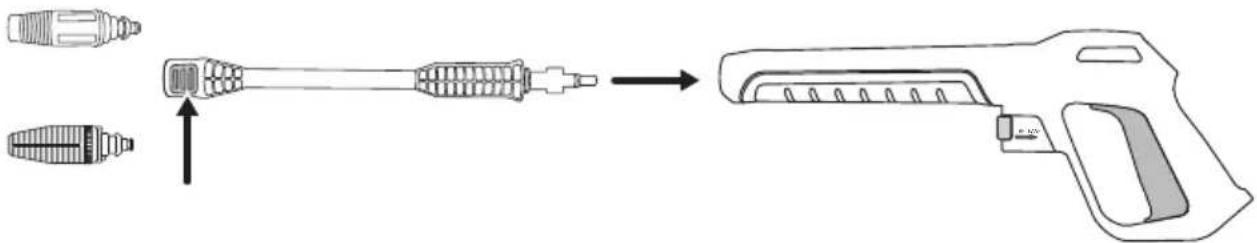

1. Paina suihkuputki (15) suihkuputken kahvaan ja kierrä sitä neljäsosakierros myötäpäivään, kunnes se lukittuu.

Valitse suuttimista normaali (17) tai turbo (18), ja varmista että kieleke on oikeassa kohdassa ja paina, kunnes kuulet napsahduksen, jolloin suutin on lukittunut. Irrottaaksesi suuttimen, paina suihkuputken painiketta ja vedä suutin suoraan ulos.

1. Paina paineletku (4) kiinni suihkuputken kahvaan (13).

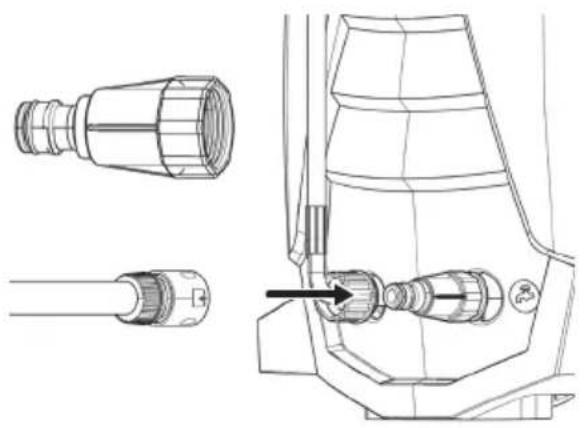

1. Ruuvaa letkulitiin (1) kiinni tuloveden liitäntään. Kierrä vain käsivoimin.

Käyttö

⚠ Varoitus! Laitteen hajoamisvaara/loukkaantumisvaara.

- Painepesuria ei saa käyttää kuivana (ilman vettä), sillä se saattaa vahingoittaa pumppua ja sen tiivisteitä.

Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

- Ota huomioon, että painepesurissa voi olla painetta, vaikka se on sammutettu. Poista paine painepesurista painamalla liipaisimesta ennen letkujen irrottamista. Letkun irrottaminen painepesurista saattaa olla vaarallista ja johtaa loukkaantumiseen, jos pesurissa on painetta.

- Kun suihkuputkesta/suihkuputken kahvasta tulee vettä, seurauksena saattaa olla rekyyli. Pidä sen vuoksi suihkuputkesta/suihkuputken kahvasta kiinni molemmin käsin ja seiso vakaasti.

- Älä käytä alle 6 metrin (1/2":n letku) letkua. Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.

- Tulevan veden lämpötila ei saa olla yli 40 °C. Valuta letku tyhjäksi, jos vesi on lämmennyt auringossa.

- Älä katso suoraan suuttimeen sen ollessa asennettuna painepesuriin.

Lue huolellisesti koko käyttöohje ennen painepesurin käyttöä.

Kiinnitä erityistä huomiota varoitusteksteihin.

1. Paina letkulitäntään kiinni vesiletku, jossa on 12 ":n pikaliitin.

2. Liitä vesiletku vesiliitäntään.

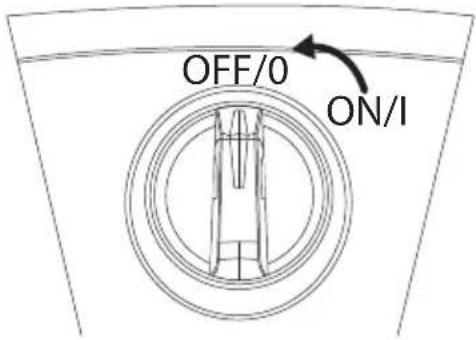

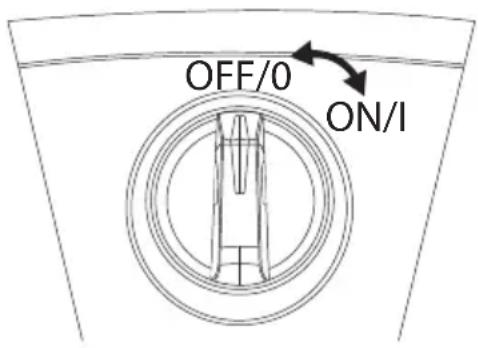

3. Aseta virtakytkin asentoon 0.

4. Liitä virtakytkimen pistoke maadoitettuun pistorasiaan.

5. Paina suihkuputken kahva liipaisinta ja anna veden valua suihkuputkesta noin 5 sekunnin ajan.

6. Vedä paineletkua ulos riittävän paljon.

7. Käynnistä painepesuri laittamalla virtakytkin asentoon I.

8. Suuntaa suihkuputken kahva/tarvike kohti puhdistettavaa kohdetta.

9. Aloita veden suihkutus painamalla liipaisinta.

Lisätietoja: Suuttimen ja pestävän pinnan välinen suositeltava etäisyys on noin 30 cm. Pienempi etäisyys parantaa pesutehoa, mutta saattaa vahingoittaa pestävää pintaa. Isompi etäisyys tekee pesusta hellävaraisempaa. Sovita etäisyys pestävän pinnan herkkyyden mukaan.

1. Päästä liipaisin, kun lopetat pesemisen.

2. Sammuta painepesuri laittamalla virtakytkin asentoon 0.

3. Sulje vesihana.

4. Paina liipaisinta muutaman sekunnin ajan tai niin pitkään, kun suuttimesta tulee vettä.

5. Irrota pistoke pistorasiasta. Kierrä virtajohto pidikkeeseen (8).

6. Kierrä paineletku kelaan (7) kammella (6).

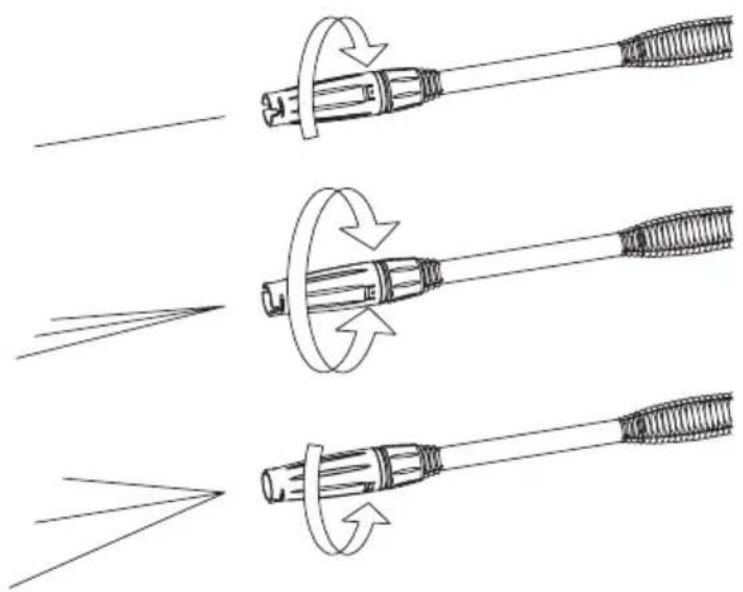

Vesikuvion säätäminen (ei koske turbosuutinta)

Vesisuihkun kuviota voi säätää perussuihkuputkella.

- Säädä vesisuihkua kiertämällä suutinta.

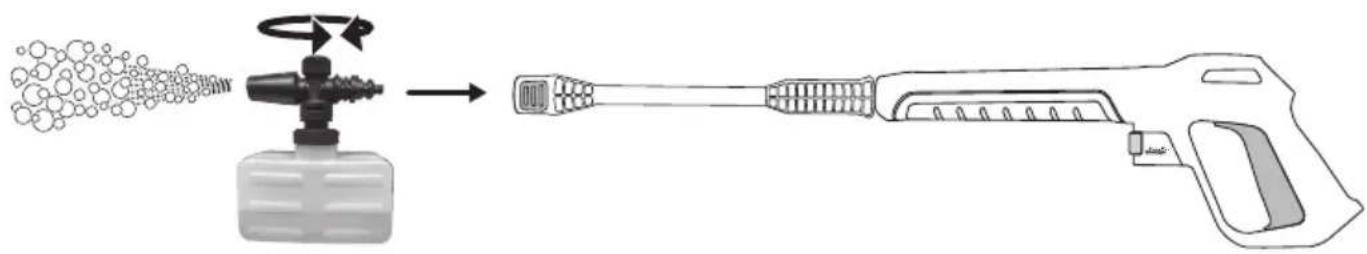

Pesuaineen käyttäminen

1. Irrota vaahtosuuttimen säiliön (11) kansi . Laita pesuainetta ja sulje kansi.
2. Kiinnitä vaahtosuuttimen säiliö suihkuletkuun.
3. Säädä pesuaineen annostelua vaahtosuuttimen säiliön säätimellä.
4. Paina ja suihkuta puhdistusainetta puhdistettavalle pinnalle.
5. Anna pesuaineen vaikuttaa hetken, mutta älä anna sen kuivua.
6. Käytä normaalia suutinta tai turbosuutinta.
7. Huuhtele pois pesuaine.

Huolto ja kunnossapito

• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos et kävtä laitetta pitkään aikaaan.
• Pyyhi laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Tulosuodattimen ja suuttimen puhdistaminen

Tulevan veden letkuliittimessä on tulosuodatin, joka estää hiekkaa ja muita epäpuhtauksia joutumasta pumpun venttiileihin.

1. Kierrä letkulijitäntä auki.
2. Huuhtele suodatin juoksevalla vedellä.
3. Kierrä letkulitäntä takaisin paikalleen.

Suihkuputkien suuttimista pitää puhdistaa lika ja kerrostumat.

1. Työnnä puhdistusneula suuttimeen.
2. Huuhtele suutin puhtaalla vedellä.
3. Toista kohdat 1 ja 2 useita kertoja saadaksesi parhaan tuloksen.

• Suojaa painepesuri pakkaselta. Varmista että se on täysin tyhjä, ennen kuin asetat sen säilytvkseen.
  • Vältä painepesurin säilyttämistä alle +5 °C:een tai yli +40 °C:een lämpötiloissa.
• Säilytä painepesuria kuivassa paikassa ulottumattomissa lapsilta ja henkilöiltä, jotka eivät ole lukeneet käyttöohjetta.

Vianetsintä

Kone ei käynnisty. • Onko pistorasiassa virtaa ja onko pistoke kunnolla kiinni?• Onko jatkojohto oikeanlainen ja toimiiko se oikein?• Onko virtakytkin asennossa I?

Pumpun paine on liian alhainen tai se pysähtyy.

Pumppu vuotaa. • Oletko kiristänyt letkun liitinnipan?

Suuttimesta tulee vähän tai ei ollenkaan vettä.

Liipaisinta ei voi painaa. • Onko turvalukitus aktivoitu? Vapauta lukitus painamalla sitä alaspäin.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220 - 240 V AC, 50-60 Hz

Teho 2200 W

Veden suurin tulopaine 10 baaria (1,0 MPa)

Työpaine 110 baaria (11 MPa)

Enimmäispaine 160 baaria (16 MPa)

Vedenkulutus 5,6 l/min, enintään 8,0 l/min

Korkein sallittu veden lämpötila 40 °C

Suojausluokka IPX5

Äänenpainetaso (LpA) 76 dB(A), KpA: 3 dB(A)

Melutaso (LwA) 89 dB (A)

Tärinä (ahv) < 2,5 m/s², K 0,7 m/s²

Vesiletkun pituus 6,5 m

Virtajohdon pituus 5 m

Paino 10,8 kg

EG-försäkran om överensstämmelse / Egenerklæring / EY-vaatimustenmukaisuusvakuutus

CE

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
