PRO HR170-I - Painepesuri Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Painepesuri
Merkki	Cocraft
Malli	PRO HR170-I
Tuotenumero	41-1901
Virtalähde	230 V AC, 50 Hz
Tehonkulutus	2500 W
Maks. tuloveden paine	6 bar (0.6 MPa)
Työpaine	135 bar (13.5 MPa)
Maks. vedenpaine	170 bar (17 MPa)
Vesivirtaus	6.7 L/min (max 7.8 L/min)
Maks. veden lämpötila	40 °C
IP-luokitus	IPX5
Äänenpainetaso	75 dB(A)
Äänitehotaso	95 dB(A)
Tärinätaso	< 2.5 m/s²
Letkun pituus	9 m
Virtajohdon pituus	5 m
Paino	26 kg
Letkukela	Kyllä, taittokammella
Säädettävä suutin	Kyllä (vakiosuutin)
Turbosuutin	Sisältyy
Pesuainesäiliö	Sisältyy
Liipaisulukitus	Kyllä
Vikavirtasuoja vaaditaan	Kyllä (≤30 mA)

Usein kysytyt kysymykset - PRO HR170-I Cocraft

Voinko käyttää jatkojohtoa tämän painepesurin kanssa?

Kyllä, mutta sen on oltava hyväksytty ulkokäyttöön, pidettävä kuivana ja nostettava vähintään 60 mm maanpinnan yläpuolelle. Käytä kaapelikelaa, jos mahdollista. Vältä pitkiä jatkojohtoja.

Millaista pesuainetta voin käyttää?

Käytä vain valmistajan toimittamia tai suosittelemia pesuaineita. Muut puhdistusaineet voivat vaikuttaa turvallisuuteen.

Miten painepesuri tulisi säilyttää?

Säilytä kuivassa, jäätymättömässä paikassa. Tyhjennä kaikki vesi kokonaan. Vältä lämpötiloja alle 5 °C tai yli 40 °C.

Miten puhdistan suuttimen?

Käytä mukana toimitettua puhdistusneulaa roskien poistamiseen. Työnnä se suuttimeen, huuhtele sitten puhtaalla vedellä. Toista tarvittaessa.

Mikä on enimmäisveden lämpötila?

Veden syöttölämpötila ei saa ylittää 40 °C. Anna veden valua, jos letku on lämmennyt auringossa.

Voinko liittää painepesurin suoraan yleiseen talousvesiverkostoon?

Ei, siinä on oltava takaiskuventtiili ja letku, joka täyttää IEC 61770 -standardit, jos se liitetään talousveteen.

Miten säädän painetta ja suihkutuskuviota?

Siirrä vakiosuuttimen suutinta päätä kohti paineen alentamiseksi, liipaisinta kohti paineen nostamiseksi. Kierrä suutinta suihkutuskuvion säätämiseksi.

Mitä tehdä, jos painepesuri ei käynnisty?

Tarkista pistoke, virtapistoke, sulake/vikavirtasuoja. Varmista, että virtakytkin on päällä. Jos paine on, vedä liipaisimesta. Kokeile ilman jatkojohtoa.

Miten järjestelmä paineistetaan ennen irrottamista?

Sammuta virta ja vesihana, vedä sitten liipaisimesta, kunnes vettä ei enää tule. Vasta sitten irrota letkut.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina suojalaseja/visiiriä ja kuulonsuojaimia. Älä koskaan suuntaa vesisuihkua ihmisiin, eläimiin tai sähkölaitteisiin. Pidä lapset ja sivulliset loitolla.

KÄYTTÖOHJE PRO HR170-I Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Kodinkoneita koskevat yleiset vaatimukset

⚠ Varoitus!

• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltollikkeessä.
• Pidä laite lasten ulottumattomissa. Valvo lapsia jatkuvasti äläkä anna lasten leikkiä laitteella.
• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita, tai henkilöt, joilla ei ole riittävästi turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.

Painepesureita koskevia erityisiä turvaohjeita

⚠ Varoitus!

• Laitteen kanssa tulee käyttää vain valmistajan suosittelemaa pesuainetta. Muiden pesuaineiden käyttäminen saattaa vaikuttaa laitteen turvallisuuteen.
• Laitteen työskentelyalueella olevien ihmisten tulee käyttää suojavaatteita.
• Räjähdysvaara. Älä suihkuta laitteella helposti syttyviä nesteitä.
• Lapset ja muut henkilöt, joilla ei ole kokemusta laitteen käytöstä, eivät saa käyttää laitetta.
• Paineletkut, liitännät ja liittimet ovat tärkeitä laitteen turvallisen toiminnan kannalta. Käytä ainoastaan valmistajan suosittelemia letkuja, liittimiä ja liitäntöjä.
• Käytä korjauksessa vain alkuperäisiä varaosia.
• Painepesurin takaiskuventtiileiden läpi kulkenutta vettä ei saa käyttää juomavetenä.
• Laite ei saa olla liitettynä sähköverkkoon huollon, korjauksen, puhdistamisen tai tarvikkeiden vaihdon aikana.
• Älä käytä laitetta, jos virtajohto, turvallisuuslaitteet, paineletkut tai liipaisin ovat vioittuneet.
• Laitteeseen sopimattomat jatkokaapelit saattavat olla vaarallisia. Jos käytät jatkojohtoa, sen tulee olla hyväksytty ulkokäyttöön, se tulee pitää kuivana ja sen tulee olla maan pinnan yläpuolella. Tämän vuoksi tulee käyttää kaapelikelaa, joka pitää sähköliitännän vähintään 60 mm:n korkeudella maan pinnasta.

⚠ Liitäntä sähköverkkoon

Varmista, että laitteen sähköliitännän suurin sallittu impedanssi on 0,299 Ω. Jos olet epävarma, ota yhteys sähköyhtiöösi.

⚠️ Vaarallinen sähköjännite!

• Pistorasian, johon laite liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1-normien mukaisesti.
• Laite tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30 ms:n sisällä).

- Varoitus! Laitteen vesisuihku saattaa olla vaarallinen värin käytettynä. Älä suuntaa vesisuihkua itseäsi, muita ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita kohti.

- Älä suuntaa vesisuihkua itseäsi kohti äläkä käytä vesisuihkua vaatteiden tai kenkien pesemiseen.

- Irrota pistoke pistorasiasta, kun laitetta ei käytetä tai valvota tai kun sitä siirretään.

Turvallisuusohjeet

Käytä aina suojalaseja/visiiriä ja kuulosuojaimia.

Painepesuria ei saa liittää juomavesijärjestelmään tai vastaavaan. Jos kuitenkin otat vettä juomavesijärjestelmästä, tulee käyttää normin IEC 61770 täyttävää takaiskuventtiiliä ja letkua.

Vakuutus yhdenmukaisuudesta.

⚠ Varoitus!

• Irrota pistoke välittömästi pistorasiasta, jos painepesuri tärisee tai käyttäytyy oudosti.
• Painepesuria ei saa kantaa johdosta tai letkusta.
• Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.
• Älä käytä laitetta, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
• Älä korjaa itse laitetta tai siinä käytettäviä tarvikkeita. Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

⚠️ Vaarallinen sähköjännite!

• Irrota virtajohdon pistoke pistorasiasta aina, jos virtajohto on vahingoittunut.
• Sähköiskun välttämiseksi tulee aina ennen käyttöä varmistaa, että laitteen virtajohto ja pistoke eivät ole vahingoittuneet.
• Varmista, että pistorasiassa on sama jännite kuin laitteen merkkikilvessä.

△ Huom.!

• Käytä laitetta vain käyttöohjeessa kuvatulla tavalla. Muunlainen käyttö voi aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
• Älä vedä virtajohtoa esim. ajotien tai pyörätien yli, äläkä laita virtajohtoa paikkaan, jossa siihen voi kompastua.
• Pidä aina molemmat jalat maassa ja seiso vakaasti, kun käytät laitetta.
• Varmista, että laite ei käynnisty vahingossa. Sammuta laite ennen kuin irrotat pistokkeen pistorasiasta.
• Katkaise virta irrottamalla pistoke pistorasiasta. Pistokkeen tulee olla sellaisessa paikassa, johon on helppo päästä.
• Säilytä painepesuria kuivassa paikassa, jossa lämpötila ei laske nollan alapuolelle.

Käyttöalue

• Painepesuri on tarkoitettu rakennusten, terassien, autojen, ruohonleikkureiden, polkupyörien ym. pesemiseen. Painepesurissa voi käyttää tarvittaessa siihen soveltuvaa pesuainetta.
• Painepesuri on tarkoitettu ulkokäyttöön seuraavien materiaalien puhdistukseen: kivi, puu, metalli ja muovi.
• Painepesuri on tarkoitettu vain yksityiskäyttöön. Sitä ei ole tarkoitettu ammattikäyttöön.

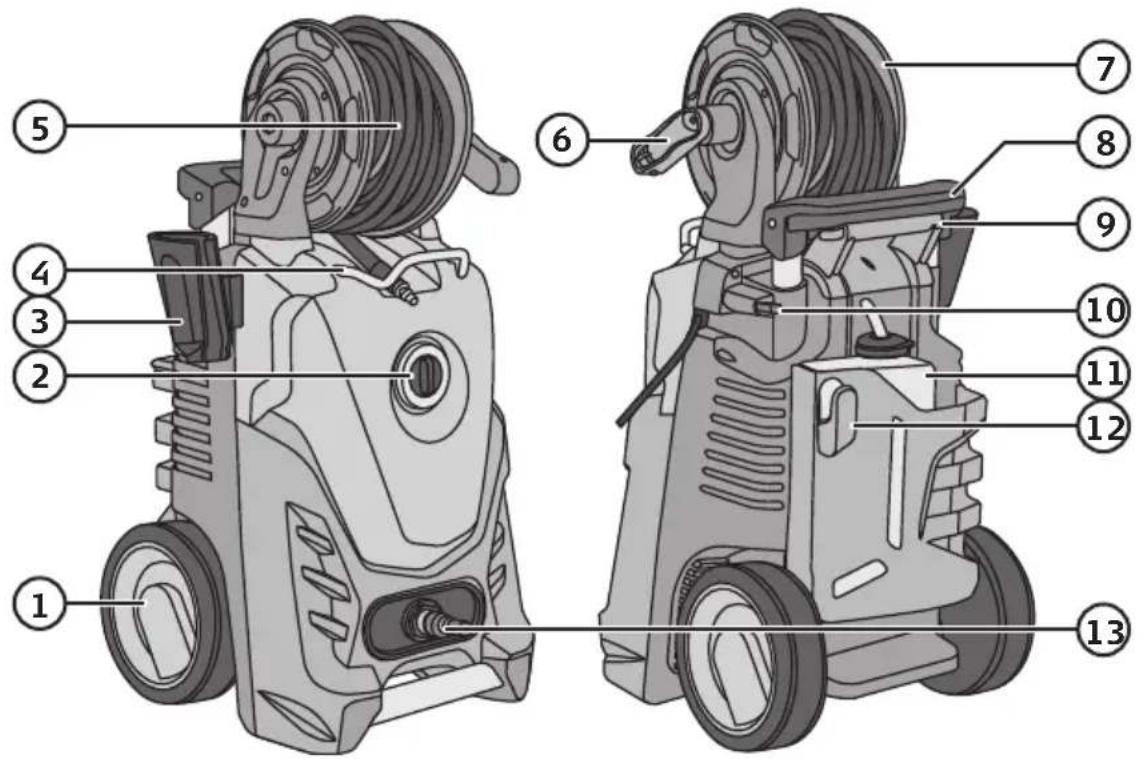

Tuotekuvaus

1. Pyörä

2. [I/0] Virtakytkin päälle/pois

3. Suihkuputken kahvan pidike

4. Paineletkun ohjain

5. Paineletku

6. Letkukelan kampi (ulosvedettävä kahva)

7. Letkukela

8. Kuljetuskahva (ulosvedettävä)

9. Kantokahva

10. Puhdistusneula

11. Pesuainesäiliö

12. Virtajohdon pidike

13. Tulevan veden liitäntä

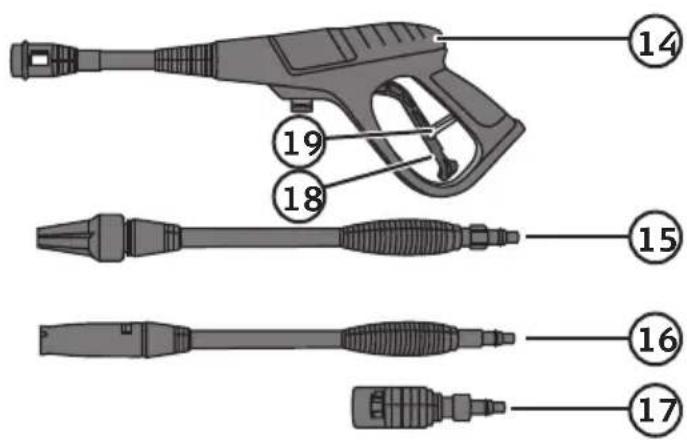

14. Suihkuputken kahva

15. Suihkuputki, jossa turbosuutin

16. Normaali suihkuputki, jossa säädettävä suutin

17. Sovitin Kärcher-tarvikkeiden liittämiseksi

18. Liipaisin

19. Liipaisimen lukitus

Asennus

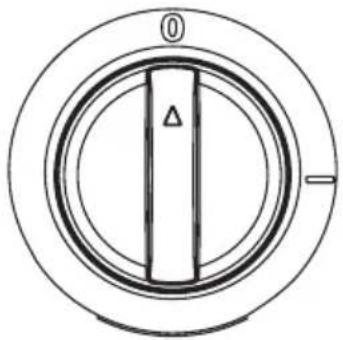

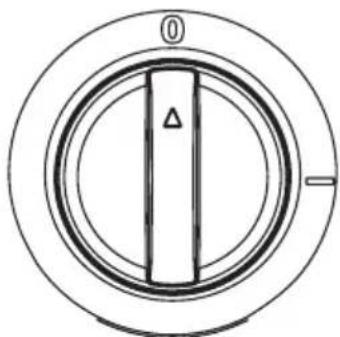

1. Aseta virtakytkin (2) asentoon 0.

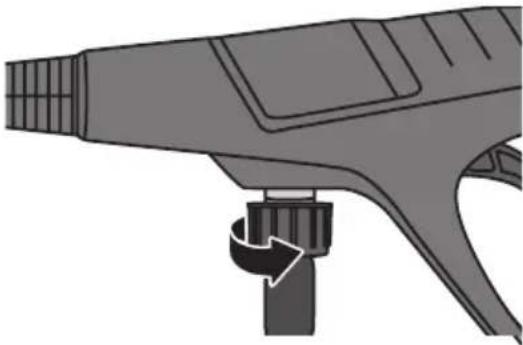

2. Paina paineletku (5) kiinni suihkuputken kahvaan.

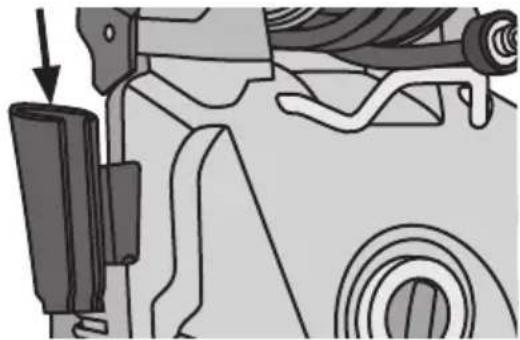

1. Paina suihkuputken kahvan (14) pidike (3) painepesurin sivussa olevaan kiinnikkeeseen.

1. Paina jokin suihkuputkista (15 tai 16), sovittimeen (17) tai muuhun tarvikkeeseen (myydään erikseen) suihkuputken kahvan bajonettilitäntään. Kierrä ¼ kierrosta myötäpäivään, kunnes kahva lukittuu.

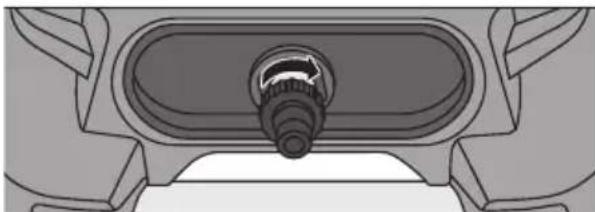

2. Ruuvaa letkuliitin (13) kiinni tulevan veden liitäntään. Kierrä vain käsivoimin.

⚠ Varoitus! Laitteen hajoamisvaara/loukkaantumisvaara.

• Painepesuria ei saa käyttää kuivana (ilman vettä), sillä se saattaa vahingoittaa pumppua ja sen tiivistetä.
• Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.
• Ota huomioon, että painepesurissa voi olla painetta, vaikka se on sammutettu. Poista paine painepesurista painamalla liipaisimesta (18) ennen letkujen irrottamista. Letkun irrottaminen painepesurista saattaa olla vaarallista ja johtaa loukkaantumiseen, jos pesurissa on painetta.
• Kun suihkuputkesta/suihkuputken kahvasta tulee vettä, seurauksena saattaa olla rekyyli. Pidä sen vuoksi suihkuputkesta/suihkuputken kahvasta kiinni molemmin käsin ja seiso vakaasti.
• Älä käytä alle 6 metrin (½":n letku) letkua. Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.
• Tulevan veden lämpötila ei saa olla yli 40 °C. Valuta letku tyhjäksi, jos vesi on lämmennyt auringossa.
• Älä katso suoraan suuttimeen sen ollessa asennettuna painepesuriin.

Lue huolellisesti koko käyttöohje ennen painepesurin käyttöä. Kiinnitä erityistä huomiota varoitusteksteihin.

1. Paina letkulitäntään kiinni vesiletku, jossa on ½":n pikaliitin.
2. Liitä vesiletku vesiliitäntään.

1. Aseta virtakytkin asentoon 0.
2. Liitä virtakytkimen pistoke maadoitettuun pistorasiaan.
3. Paina suihkuputken kahvan liipaisinta ja anna veden valua suihkuputkesta noin 5 sekunnin aian.

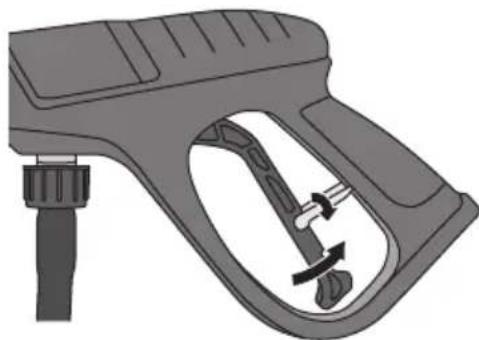

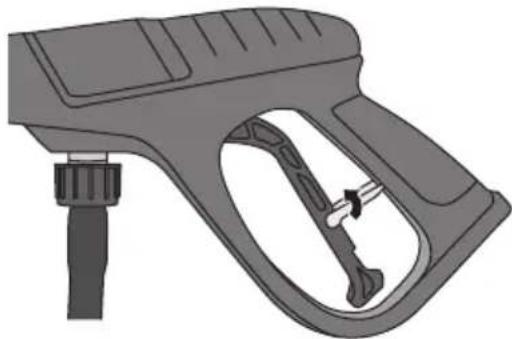

1. Taita liipaisimen lukitus (19) auki, jotta liipaisinta ei voi painaa.
2. Vedä paineletkua ulos riittävän paljon.

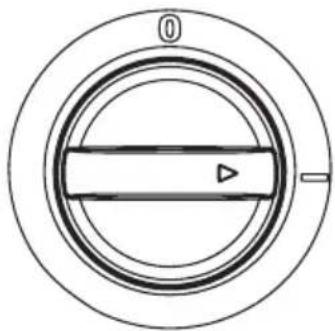

1. Käynnistä painepesuri laitta-malla virtakytkin asentoon I.

2. Suuntaa suihkuputken kahva/tarvike kohti puhdistettavaa kohdetta.

1. Taita liipaisimen lukitus alas ja paina liipaisinta, niin painepesurista tulee vettä.

Tärkeää tietoa! Suuttimen ja pestävän pinnan välinen suositeltava etäisyys on noin 30 cm. Pienempi etäisyys parantaa pesutehoa, mutta saattaa vahingoittaa pes-tävää pintaa. Isompi etäisyys tekee pesusta hellävaraisempaa. Sovita etäisyys pestävän pinnan herkkyyden mukaan.

1. Päästä liipaisin, kun lopetat pesemisen.

2. Sammuta painepesuri laittamalla virtakytkin asentoon 0.

3. Sulje vesihana.

4. Paina liipaisinta muutaman sekunnin ajan tai niin pitkään, kun suuttimesta tulee vettä. Taita liipaisimen lukitus ulospäin.

5. Irrota pistoke pistorasiasta. Kierrä virtajohto pidikkeeseen (12).

6. Kierrä paineletku kelaan (7) kammella (6).

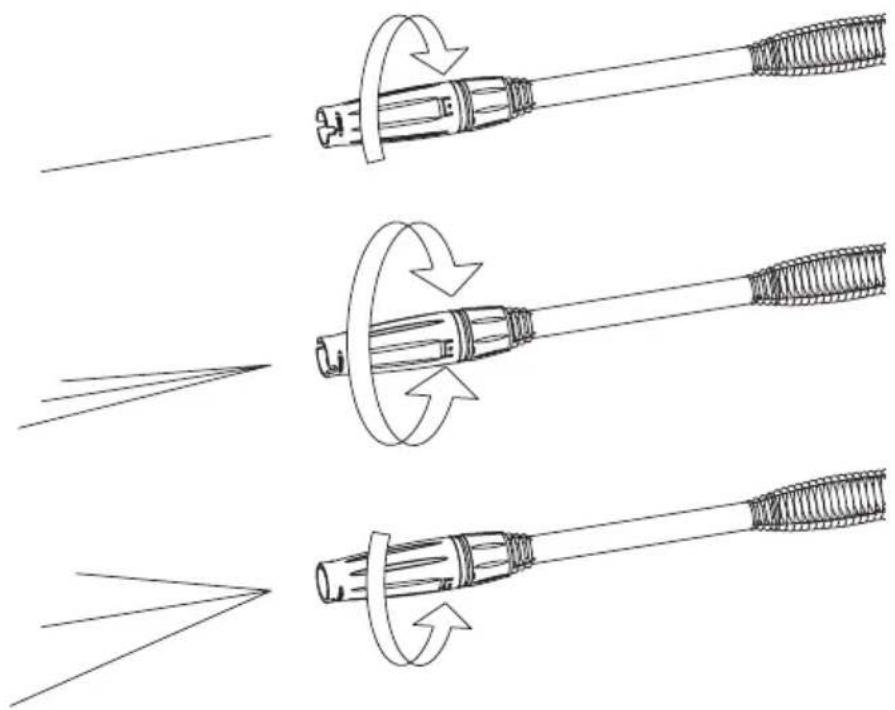

Paineen ja vesikuvion säätäminen (ei koske turbosuutinta)

Vesisuihkun painetta ja kuviota voi säätää perussuihkuputkella.

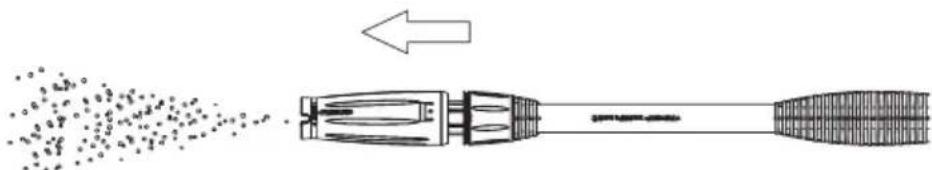

1. Alenna painetta vetämällä suutinta eteenpäin.

1. Lisää painetta vetämällä suutinta taaksepäin.

2. Säädä vesisuihkua kiertämällä suutinta.

Käyttö puhdistusaineen kanssa (ei koske turbosuutinta)

1. Irrota kansi ja poista letku pesuainesäiliöstä (11).

2. Laita säiliöön pesuainetta.

3. Aseta letku ja kansi takaisin paikoilleen.

4. Alenna painetta vetämällä suutinta eteenpäin ja suihkuta pesuainetta pestävälle pinnalle.

1. Anna pesuaineen vaikuttaa hetken, mutta älä anna sen kuivua.

2. Pese suurella tai pienellä paineella. Huom.! Irrota letku pesuainesäiliöstä ja päästä vettä, kunnes suuttimesta tulee pelkkää vettä, mikäli peset pienellä paineella.

Huolto ja puhdistaminen

• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos et käytä laitetta pitkään aikaan.
• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta, älä käytä liuotusainetta tai syövyttäviä kemikaaleja.

Tulosuodattimen ja suuttimen puhdistaminen

Tulevan veden letkuliittimessä on tulosuodatin, joka estää hiekkaa ja muita epäpuhtauksia joutumasta pumpun venttiileihin.

1. Kierrä letkulitäntä auki.
2. Huuhtele suodatin juoksevalla vedellä.
3. Kierrä letkuliitäntä takaisin paikalleen.

Suihkuputkien suuttimista pitää puhdistaa lika ja kerrostumat.

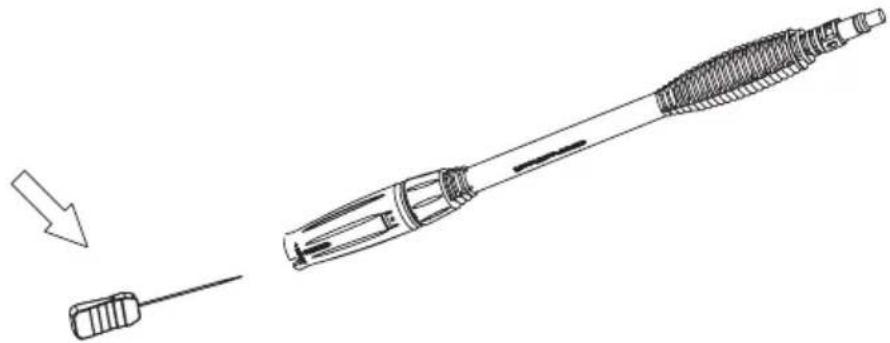

1. Työnnä puhdistusneula (10) suuttimeen.
2. Huuhtele suutin puhtaalla vedellä.
3. Toista kohdat 1 ja 2 saadaksesi parhaan tuloksen.

• Suojaa painepesuri pakkaselta. Varmista että se on täysin tyhjä, ennen kuin asetat sen säilytykseen.
• Säilytä painepesuria kuivassa paikassa ulottumattomissa lapsilta ja henkilöiltä, jotka eivät ole lukeneet käyttöohjetta.
• Irrota letku ja suihkuputki ja säilytä ne painepesurin yhteydessä. Painepesurin paras säilytyslämpötila on 5 °C ... 40 °C.

Vianetsintä

Laite ei käynnisty. •	Onko pistoke pistorasiassa, onko pistorasiassa virtaa, onko sulake ehjä?• Onko painepesurissa on painetta? Paina liipaisinta.• Viallinen pistoke/pistorasia.• Viallinen jatkojohto. Kokeile ilman jatkojohtoa.• Väärä jännite, tarkista.• Virtakytkin on asennossa 0.
Pumpun paine on liian alhainen.	• Suutin on tukossa tai kulunut, puhdista tai vaihda.• Huono veden tulo, tarkista: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.• Letku voi olla taittunut, tarkista ja suorista.• Tulosuodatin voi olla tukossa, tarkista ja puhdista tarvittaessa.• Vesiletku on tukossa tai vuotaa. Tarkista.
Pumppu vuotaa. •	Letkun liitinnippaa ei ole kiristetty.
Pumppu pysähtyy. •	Sulake on palanut, tarkista.• Liian pitkä jatkojohto. Kokeile ilman jatkojohtoa.• Huonon vedentulon aiheuttama ylikuumeneminen, tuloveden suodatin voi olla tukossa.• Tarkista vedentulo: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.
Suuttimesta tulee vähän tai ei ollenkaan vettä.	• Pumppu ei ime vettä, paina liipaisinta ja päästä mahdol- linen ilma ulos ja tarkista, että imuletkussa on vettä.• Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.• Likainen suutin, puhdista.• Tulo- tai poistoventtiili on vioittunut, vaihda.
Liipaisinta ei voi painaa.	• Turvalukitsin on aktivoitu, vapauta lukitus painamalla sitä alaspäin.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkovirtaliitäntä 230 V AC, 50 Hz

Teho 2500 W

Tulevan veden paine Enintään 6 baaria (0,6 MPa)

Työpaine 135 baaria (13,5 Mpa)

Paine Enintään 170 baaria (17 MPa)

Vedenkulutus 6,7 l/min, enintään 7,8 l/min

Korkein sallittu veden lämpötila 40 °C

Kotelointiluokka IPX5

Äänenpainetaso (LpA) 75 dB(A), KpA: 3 dB(A)

Melutaso (LwA) 95 dB(A)

Värinätaso (ahv) < 2,5 m/s², K: 1,5 m/s²

Vesiletkun pituus 9 m

Virtajohdon pituus 5 m

Paino

26 kg

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
