Produkttyp	Luftrenare
Märke	TCL
Modell	Breeva A3 / Breeva A3 Wi-Fi
Märkspänning	24 V DC
Märkeffekt	38 W
Ren luftflöde (CADR)	158 cfm / 270 m³/h
Rekommenderad täckningsyta	≈ 246 ft² / 22,9 m²
Filtertyp	Kompositfilter (förfilter + HEPA + aktivt kol)
Antal hastigheter	3 hastigheter + automatiskt läge + sömnläge
Timer	1H / 2H / 4H / 8H
Extra funktioner	Anjoner, UV-C, nattlampa, barnlås, luftkvalitetsindikator (3-färgs LED)
Wi-Fi-anslutning (modell A3 Wi-Fi)	Ja, via TCL Home-appen (kompatibel med Alexa och Google Assistant)
Strömförsörjning	Nätadapter 100-240 V ~ 50/60 Hz
Standby-förbrukning	Ej specificerad
Ljudnivå	Ej specificerad
Filterunderhåll	Dammsugning varannan vecka; byte var 6:e månad (12 h/dag)
Filterbytesindikator	Ja, blinkande röd lampa
Säkerhet	Barnlås, automatisk avstängning vid lutning (ej specificerat), UV-C-skydd
Vikt	Ej specificerad
Mått (L x B x H)	Ej specificerade
Garanti	Kontrollera med återförsäljaren

Vanliga frågor - Breeva A3B TCL

Hur byter man filter i TCL Breeva A3 luftrenare?

Koppla ur apparaten. Öppna det nedre locket genom att vrida moturs, ta bort det gamla filtret och sätt i det nya filtret (sidan med dragsnöret utåt). Stäng locket. Efter byte, tryck på ljusknappen (eller filteråterställningsknappen beroende på panel) i 3 sekunder tills den röda lampan blir vit.

Hur rengör man filtret?

Använd en dammsugare med borste eller springmunstycke för att dammsuga filtret. Tvätta inte filtret med vatten. Det rekommenderas att rengöra det varannan vecka.

Vad gör jag om apparaten inte startar?

Kontrollera att nätadaptern är ordentligt ansluten och att uttaget fungerar. Se till att filtret är korrekt installerat. Kontakta kundtjänst om problemet kvarstår.

Hur aktiverar man barnlåset?

Håll ner barnlåsknappen (hänglåssymbol) i 3 sekunder. En ljudsignal bekräftar aktivering. För att avaktivera, upprepa samma procedur.

Hur ansluter man luftrenaren till TCL Home-appen?

Se till att apparaten är påslagen. Håll ner strömknappen i 3 sekunder tills Wi-Fi-indikatorn blinkar snabbt. Öppna TCL Home-appen, lägg till en enhet och följ instruktionerna. Wi-Fi måste vara på 2,4 GHz.

Vad betyder färgerna på luftkvalitetsindikatorn?

Vit: god luftkvalitet. Gul: medelhög kvalitet. Röd: dålig kvalitet (förekomst av föroreningar).

Hur ställer man in avstängningstimern?

Tryck på timer-knappen när apparaten är påslagen. Varje tryck växlar mellan alternativen: 1H, 2H, 4H, 8H, sedan avbryt. Motsvarande lampa tänds. För att avbryta, tryck på strömknappen.

Apparaten avger en märklig lukt, vad gör man?

Om lukten kvarstår efter användning i en mycket luktande miljö (tobak, grill) kan filtret vara mättat. Byt filter. Se även till att rummet är väl ventilerat.

Kan jag använda luftrenaren utan filter?

Nej, apparaten får aldrig köras utan filter. Det kan skada sensorn och minska reningseffektiviteten.

Är UV-C-lampan farlig?

UV-C-lampan är inbyggd inuti apparaten och tänds endast när höljet är stängt. Titta inte direkt på UV-C-källan och kör inte apparaten med öppet hölje eftersom UV-C-strålar kan skada ögon och hud.

BRUKSANVISNING Breeva A3B TCL

LÄS OCH SPARA DESSA ANVISNINGAR (du kan också läsa anvisningarna på www.TCL.com)

Modellnummer: breeva A3; breeva A3 Wi-Fi

Denna enhet överensstämmer med Del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Denna enhet får inte orsaka skadlig störning, och (2) Denna enhet måste godta all mottagen störning, inklusive störning som kan orsaka oönskad drift Observera att ändringar eller modifieringar av denna produkt som inte har uttryckligen beviljats av den part som är ansvarig för överensstämmelse kan ogiltigförklara användarens bemyndigande att använda utrustningen.

Produktbeskrivning 3

Packlista 3

Namn på varje del 4

Säkerhet 5-6

Komma igång 7-8

Kontrollpanel 9

Anvisningar 10-11

APP anslutning anvisningar 12

Underhåll 13

Felsökning 14

Specifikationer 14

Kundtjänst 15

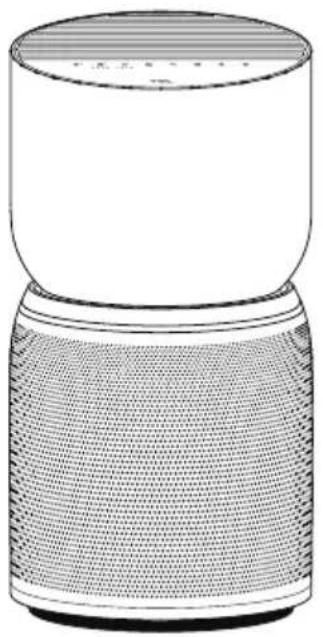

Produktbeskrivning

TCL Breeva luftrenare kan effektivt avlägsna damm, rök, pollen, bakterier, och mer, vilket hjälper att skydda din familjs hälsa genom att konvertera sådana förorenare till ren luft. Denna luftrenare är utrustad med ett kompositfilter som effektivt kan avlägsna partiklar från luften, inklusve PM2.5 partiklar, formaldehyde, och odör (rök).

Det kan absorbera rök, pollen, och damm, filtrera bakterier i luften, effektivt avlägsna formaldehyd, TVOC, odörer (ångor) i luften, och effektivt avlägsna PM2.5.

Packlista

Packposition	Huvudmaskin förpackning
Namn på föremål				BruksanvisningAdapterFilterAndraudmaskin handlingar
Kvantitet	1	1	1	1	1

Följ alla försiktighetsåtgärder som anges här

• Läs bruksanvisningarna noggrant innan du använder apparaten, och förvara den på säker plats för senare hänvisning.
• Apparaten ska bara användas i boytor och inom specificerade tekniska data. Felaktig användning kan äventyra hälsa och liv.
• Barn saknar förmåga att känna igen faror med anknytning till användning av elektroniska enheter. Av detta skäl, ha alltid barn under översikt när de är i närheten av en apparat i drift.
• För att använda apparaten får endast medföljande originalkomponenter användas. Använd bara enheten vid rumstemperatur ( >10^ ).
• Apparaten får bara användas med den strömkälla som medföljde apparaten.
• Apparaten får bara ges ström vid extra låg spänning.
• Personer som inte själva är bekanta med bruksanvisningen, såväl som barn och personer som är påverkade av läkemedel, alkohol eller droger, får inte använda enheten, eller göra detta endast under översyn.
• Apparaten får inte användas om strömkabeln är defekt eller apparaten har skadats genom, t ex att den tippar.
• Apparaten får bara användas i ett helt nedmonterat stadie.
• Dra aldrig ur strömkontakten ur huvudströmmen genom att dra i kabeln eller med blöta händer.
• Placera apparaten endast på en plan, torr yta.
• Apparater som tydligen skadats får inte användas.
• Nedsänk aldrig apparaten i vatten eller andra vätskor.
• Placera apparaten så att den inte kan tippas.
• Dra ur strömkontakten innan du rengör, utför underhåll, eller när apparaten inte används.
• Täck inte över kabeln med en matta eller andra föremål. Placera enheten så att du inte kan snubbla på kabeln.
• Använd in te apparaten i rum med lättantändligt gods, gaser eller ångor.
• Placera inte apparaten i regnet, och använd den inte i fuktiga rum.
• För inte in främmande föremål i apparaten.
• Låt bli att sitta på apparaten, och placera inga föremål på den.
• Kabeln får aldrig tryckas fast mot en dörrtröskel eller krossas av andra tunga föremål!
  ● Flytta inte appraten under drift.
• Denna apparat får bara användas av barn 8 år eller äldre och personer med nedsatta fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap om de står under översyn eller får anvisningar om hur man använder apparaten på ett säkert sätt och är införstådda med farorna detta inbegriper. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan översyn.
• Denna enhet överensstämmer med Del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Denna enhet får inte orsaka skadlig störning, och (2) Denna enhet måste godta all mottagen störning, inklusive störning som kan orsaka oönskad drift. Observera att ändringar eller modifieringar av denna produkt som inte har uttryckligen beviljats av den part som är ansvarig för överensstämmelse kan ogiltigförklara användarens bemyndigande att använda utrustningen. OBS: Denna utrustning är testad och har funnits åtlyda gränsvärderna för en Klass B digital enhet, i enlighet med Del 15 av FCC-reglerna. Dessa gränsvärden är utformade för att ge rimligt skydd mot skadliga störningar vid installation i bostadshus. Denna utrustning avger, använder och kan avge radiofrekvensenergi och, om den inte installeras och används i enlighet med anvisningarna, kan den orsaka skadlig störning av radiokommunikationer. Dock, finns inga garantiuer för att störningar inte kommer ske I en specifik installation.

- Om denna utrustning orsakar skadliga störningar på mottagning av radio eller tv, vilket går att fastställa genom att slå på och av utrustningen, så uppmuntras användaren att försöka korrigera störningen via en av följande åtgärder:

(1) Omorientera eller omplacera mottagarantennen.
(2) Öka avståndet mellan utrustning och mottagare.
(3) Anslut utrustningen I ett uttag på en annan krets än den som mottagaren är ansluten till.
(4) Rådfråga handlaren eller en erfaren radio/TV-tekniker om hjälp.

- Denna enhet innehåller licens-undantagen/na mottagare som åtlyder Innovation, Science and Economic Development Canadas licens-undantagna RSS(er). Driften är föremål för följande två villkor:

(1) Denna enhet får inte orsaka störningar.
(2) Denna enhet måste godta all eventuell störning, inklusive störning som kan orsaka oönskad drift I enheten.

- Denna utrustning åtlyder FCC:s och IC:s RF-strålningsgränsvärden som är framlagda för en okontrollerad miljö. Antenn(er) som används för denna sändare måste installeras och användas för att ge ett separationsavständ på åtminstone 20cm från alla personer och får inte finnas ihop med eller användas ihop med andra antenner eller sändare. Installatörer måste säkerställa att 20cm separationsavständ upprätthålls mellan enhet (exklusive dess handenhet) och användare.

Denna markör indiokerar att enna produkt inte ska kastas I vanligt hushållsavfall inom EU. För att förhindra eventuell skada på miljö eller människors hälsa från okontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att befrämja en hållbar återanvändning av materiella resurser. För att lämna tillbaka en oanvänd enhet, används återvinningscentralerna eller så kontaktar du återförsäljaren varifrån produkten köptes. De kan ta produkten och återvinna den på ett miljövänligt sätt.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet eller kunskap, om de inte har fått översyn eller anvisningar rörande hur apparaten används av en person som ansvarar för deras säkerhet. Barn ska vara under översyn för att säkerställa att de inte leker med apparaten.

Denna apparat innehåller en UV-C sändare.

- Varning: Användaren byter UV-C sändaren. Det är otillåtet.

Om UV-C sändaren inte kan bytas, måste detta anges tydligt.

Oavsedd användning av apparaten eller skada på aggregatet kan ge upphov till farlig UV-C strålning. UV-C strålning kan, även i mindre doser, skada ögonen och huden.

Säkerställ att apparaten är avstängd I huvudströmförsörjningen innan skyddet avlägsnas.

Denna produkt åtlyder en maximal tillåten koncentration av ozon på 0.050 delar per miljoner av volym per million (ppmv) under en 24-ht period.

●VARNING: UV-strålningen är farlig för ögon och hud. Använd inte UV-C-sändaren utanför apparaten.

- WARNING: RISK FÖR ELCHOCK – dessa serviceanvisningar är endast till för behörig personal. För att minska risken för elchock, ska ingen service utföras än den som anges I bruksanvisningen om du inte är behörig att utföra den.

●VARNING: KOPPLA UR STRÖMFÖRSÖRJNINGEN INNAN SERVICEARBETET.

Startförberedelse

Avlägsna filter

1. Vänd på luftrenaren och vrid filterkåpan moturs för att avlägsna den.

1. Avlägsna filtret från inuti enheten.

1. Avlägsna filtret från dess plastförpackning.

1. Placera filtret i luftrenaren igen. Sidan med dragsträng ska placeras utåt.

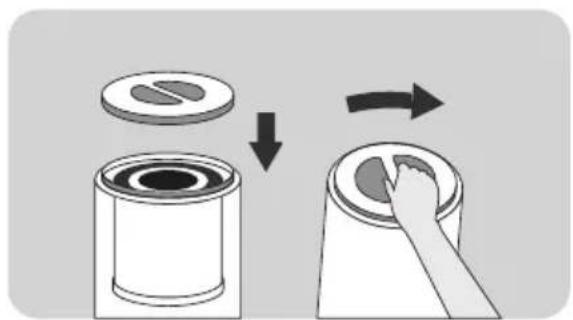

1. Sätt tillbaka käpan och vrid den medurs för att dra åt.

• Filtret är en förbrukningsvara, så den är undantagen från vår garantipolicy. Bekräfta att filtret är i gott skick innan du avlägsnar skyddsplasten.
  • Använd inte luftrenaren utan filter.
• Enheten måste fränkopplas från strömförsörjningen innan filtret ersätts.

Ström på

• Placera luftrenaren på en plan yta, och sätt I kontakten I eluttaget.
• Denna produkt går bara att använda med ett 100-240V 50/60Hz uttag.
• Innan du sätter i kontakten i uttaget, se till att dina händer och kontakten är torra. Ifall vatten finns på dina händer, torka av kontakten och dina händer innan du sätter i den i eluttaget.
• När strömmen är påslagen, kommer lampan på panelen blinka en gång. Efter 1 sekund, förutom den halvljusa reglagelampan, släcks alla andra lampor.

• Stäng dörrar och fönster vid användning.
- Om luftkvaliteten inte förbättras när luftrenaren har körts under längre tid, så öppna dörrar och fönster för att upprätthålla luftcirkulationen. (I extrema miljöer)

Breeva A3 operatörspanel

Breeva A3 Wi-Fi operatörpanel

Anvisningar

Av/på

Light on

Sätt i elkontakten i uttaget och tryck på "av/på" knappen för att sätta igång maskinen.

• Sätt i elkontakten i uttaget och tryck på "av/på" knappen för att sätta igång maskinen.
• När din luftrenare är på, tryck på strömknappen för att gå in i vänteläget igen. Strömknappen kommer vara halvtänd. * Vänteläget hänvisar till läget när enheten är ansluten till el men inte är igång.

Läge

Light on

• När den är på, trycker du på vindhastighetsknappen för att justera vindhastigheten I följande ordning: Sömn-1:a växeln-2:a växeln-3:e växeln-Automatisk.
• I automatiskt läge, när luftkvaliteten är enastående, använder den första växeln, när luftkvaliteten är medelbra, använder den andra växeln, och när luftkvaliteten är dålig, använder den tredje växeln.
• I sömnläge, lyser alla lampor med 50% ljusstyrka. Tryck och håll nere vindhastighetsknappen i 3 sekunder för att slå på/av lamporna i kontrollpanelen. När kontrollpanelens lampor är släckta, om de rörs, så tänds knappanelen 50%. Lamporna släcks igen om ingen drift sker på 10 sekunder.

Timer

Light on

• Tryck på timerknappen med enheten på för att slå på timer-funktionen. Tiden kan ställas in på 1H-2H-4H-8H-avbryt tidsintervaller, och så tänds motsvarande indikator. Efter att ha stängt av timern, tryck på strömknappen för att avbryta timerinställningen och gå direkt in I vänteläge.

breevaShield

Light on

- Tryck på breevaShield knappen för att slå på/av anion/UV-C-funktionen med apparaten påslagen.

Barnlås

Light on

- Tryck och håll nere i 3 sekunder för att slå på panellåset. När panelen är låst, kommer användarna inte kunna ändra någon inställning. Du kan låsa upp enheten genom att trycka på låsikonen i 3 sekunder.

Anvisningar

Filter

Light on

- Intern timer beräknar kumulativ drifttid. När filterindikatorn blinkar rött (varje gång den slås på), och larmljudet ljuder tre gånger, indikeras att filtret behöver ersättas snart. När filterindikatorn blinkar rött (varje gång den slås på), kommer du behöva ersätta filtret så snart som möjligt (Timerns tid beräknas via ett labbsimuleringstest, som kanske inte är helt förenligt med faktisk användning. I tunga användningsscenario, kanske du behöver ersätta filtret innan tiden går ut).

- Efter att ha ersatt filtret, tryck och håll filteråterställningsknappen i 3 sekunder, larmet ljuder en gång, och indikatorlampan kan bli vit.

Luftkvalitet (ingen knappfunktion)

- Ikonen ändras baserat på din luftkvalitet som uppmäts med damm och VOC-sensorn.

När lampan är vit, är luftkvaliteten enastående; När lampan är gul, är luftkvaliteten medelbra; När lampan är röd, är luftkvaliteten dåligt.

Stämningsbelysning

Light on

- Med apparaten igång, trycker du på nattlampa-knappen för att slå på/av nattlampa-knappen. (För WiFi-versionen, kan du justera ljusstyrkan via TCL Home appen)

Wi-Fi-anslutning (bara för breeva A3 Wi-Fi)

• När enheten är påslagen, håller du strömknappen intryckt i 3 sekunder. Summern avger då ett ljud som indikerar att enheten är redo att paras.
• När enheten börjar parkoppla, kommer WiFi-ikonen börja blinka snabbt.
• När enheten har parkopplat färdigt och är ansluten till WiFi, kommer ikonen lysa så länge som den är ansluten.
• WiFi parkoppling slås automatiskt av om ingen åtgärd sker på 8 minuter.

1. Ladda ned APPEN

Du kan scanna nedanstående QR-kod för att ladda ned och installera TCL HOME eller söka på "TCL HOME" I Apple App Store och Google Play Store.

När enheten är påslagen, tryck på strömbrytaren i 3 sekunder och summern avger ett ljud. Wifi-indikatorn blinkar snabbt och enheten kommer att gå in i konfigurationsläge. När WiFi indikjatorn alltid är på, kan TCL HOME APP användas för att använda utrustningen efter att konfigurationen är färdigställd.

[Slå av Wi-Fi]: Håll inne strömknappen I 3 sekunder för att gå till nätverkskonfigurationsläget (Wi-Fi lampan blinkar), tryck på strömknappen igen för att slå av Wi-Fi.

Påminnelse

Om din anslutning misslyckas, kontrollera följande lista:

A. Se till att du har Bluetooth aktiverat.
B. När du lägger till en enhet, se till att du är ansluten till Wi-Fi.
C. Placera din smartphone så nära enheten som möjligt.
D. Din telefon är inte I energisparläge.

3. Röstdrift

När konfigurationen är färdigställd, gå till APP skärmen, klicka I övre högra hörnet för att gå till inställningar för röstdrift:

A. Klicka på funktionen för att påbörja anslutning till röstassistent.
B. TCL HOME är kompatibel med både Alexa och Google röstassistenter.
C. Det kommer visa röstdriftguiden.

Tips

A. Eftersom vi hela tiden förbättrar TCL Home appen för att ge dig en bättre upplevelse, kan faktiska anvisningar variera mycket lite från ovan. Detta är dock inga problem, då vår app har den senaste informationen för att hålla dig uppdaterad.
B. Enheter är bara kompatibla med 2.4GHz bandet och inte 5GHz bandet. (Oroa dig inte, alla WiFi nätverk har ett 2.4GHz band som standard).

OBS: När du är ansluten till ett WiFi nätverk, är WiFi ikonen tänd även om enheten är avstängd. Dock, dimmas WiFi-ikonen till 50% ljuststyrka när enheten stängs av.

Om din enhet kopplas från WiFi, kan du reparera den närsomhelst.

Förebyggandet åtgärder för underhåll:

- Innan underhåll, måste du koppla ur enheten för att avlägsna strömförsörjningem.

Kompositfilter

• Använd dammsugare för att utföra underhåll på filtret.
• Filtret går inte att tvätta.
  ※ Rengör filtret varannan vecka.

Rengör filtret med en dammsugare

• Filtermaterialet är lätt att skada, så var varsam vid rengöring för att undvika skada.
  ※ Filtret är en förbrukningsvara, och täcks inte av produktgarantin. Underhåll och använd den korrekt för att undvika skada.

Borstmunsty-

cke eller

gapmunsty-

cke

Påminnelse

• Använd inte med filtret avlägsnas. (Det förlorar sin funktion rörande dammavlägsnande och luktavlägsnande, och inhalerat damm kan göra att sensorn I maskinen kan få den att fungera dåligt.)

• Vid underhåll, ska du inte godtyckligt placera avlägsnade tillbehör. (Det är möjligt att snubbla över eller skada tillbehören, och barn kan skadas av att leka med dem.)

• Torka av kroppen och operatörpanelen med en mjuk trasa.

• Torka inte av med en hård trasa, då detta kan skada ytan.
• Använd en torr trasa för att rengöra strömsladden för att undvika eventuell skada (elchock).
• Använd neutralt rengöringsmedel vid rengöring. Använd aldrig saneringspulver, basiskt rengöringsmedel, thinner, blekmedel, alkohol eller bensin för att rengöra kroppen.

Hänvisa tiden för filter
	Ersättningscykel
Kompositfilter	När panelindikatorn blinkar (den behöver ersättas efter 6 månaders användning)
Villkor: Produktens användningstid är 12 timmar/dag, om användningsmiljön är normal.
Om miljöföroreningen är hög, förkortar du ersättningstiden följtaktligen.

※ Beroende på faktisk användningsmiljö och användningsmetod, kan ersättningscykeln för filtret ändras. Om du tror att din luftrenare inte fungerar väl på grund av en svår användningsmiljö, ersätt filtret.

• Efter att ha ersatt filtret, trycker du och håller inne ljusknappen i 3 sekunder, larmet ljuder en gång, panelindikatorn växlar från röd till vit, och återställningen är färdigställd.
• Avyttra använt filter som icke-lättantändligt avfall.

Följande är en lista av problem som du kan stöta på under användning. Om du inte kan lösa problemet med nedanstående information, rådfråga din lokala handlare.

	Möjliga lösningarProblem
Röd indikator på panelen blinkar under lång tid.	Du ignorerade påminnelsen om att byta ut filtret. När den röda indikatorn på panelen börjar blinka, har du inte ersatt filtret i tid; Du måste byta filtret och trycka och hålla in ljusknappen I 3 gånger. När återställningen är färdigställd, så släcks indikatorn.
Ingen luft släpps ut ur luftutloppet.	Produkten är inte ansluten till strömkällan. För in pluggen i eluttaget och slå på produkten.
Produkten hgar varit i drift länge, och luftkvaliteten har inte förbättrats nämnvärt.	Ett visst filter kanske inte är placerat korrekt inuti produkten. Se till att du installerar filtret i rätt ordning, starta med det innersta filtret: komposit filterbas.
	Luftfuktigheten inomhus är för hög, så kondens formas. Placera inte produkten på en plats med hög luftfuktighet såsom i ett badrum, på en toalett.
	Hinder finns runt produkten som påverkar reningseffekten. (Hänvisa till bruksanvisningen.)
	Rummet där produkten finns är för stort. Rekommenderad rumsyta för denna produkt är ungefär 246 kvadratfot.
Svårt att avlägsna smuts I luften.	Är filtret smutsigt? Om ingen förbättring ses efter underhåll, ersätts filtret.
Vinden som blåser från luftutloppet har en särskild doft.	Används den på platser med starka dofter? Om den används I stark doft såsom cigaretter eller grill, kommer filtret avge en otrevlig doft I veckor eller månader. Ersätt filtret och håll det välventilerat.
Ingen respons efter knapptryckning.	Bekräfta om barnlåsknappen är låst först, du behöver trycka och hålla nere barnlåsknappen i 3 sekunder för att låsa upp barnlåsknappen, och vidrör andra knappar för drift.

Specifikationer

	breeva A3/breeva A3 Wi-FiProduktmodell
Märkspänning	24V =
Märkström	38W
Leveranshastighet av ren luft (CADR)	158cfm270 m^3 /h
Tillämplig yta	246 kvadratfot

Vi är hängivna till att du ska bli 100% nöjd och vill gärna ha din återkoppling på vår produkt och kundtjänst. Om något inte möter dina förväntningar eller du har några frågor rörande din nya produkt. Tveka inte att kontakta oss via www.tcl.com.

TCL OVERSEAS MARKETING LIMITED

7/F BUILDING 22E,

22 SCIENCE PARK EAST AVENUE,

HONG KONG SCIENCE PARK,

SHATIN NT

www.tcl.com

* Ha ditt orderkvitto och order ID tillhands innan du kontaktar kundtjänst.

空氣淨化器

使用說明書

型號：breeva A3；breeva A3 Wi-Fi
