Breeva A5B - Luftrenare TCL - Gratis bruksanvisning och manual

Produkttyp	Luftrenare
Märke	TCL
Modell	Breeva A5 / Breeva A5 Wi-Fi
Strömförsörjning	220-240V~ 50/60Hz (EU) / 120V~ 60Hz (USA)
Nominell effekt	60W
CADR (Clean Air Delivery Rate)	400 m³/h
Lämplig yta	246 m² (AHAM 365 ft²)
Filtertyp	Kompositfilter (3-lagers)
UV-C-strålare	Ja
Anjongenerator	Ja (via breevaShield)
Wi-Fi (endast Breeva A5 Wi-Fi)	Ja
Driftslägen	Automatisk, Sovläge, 3 fläkthastigheter
Timer	1-2-4-8 timmar
Barnlås	Ja
Luftkvalitetsindikator	3-färgers LED (vit = utmärkt, gul = måttlig, röd = dålig)
Filterunderhåll	Rengöring varannan vecka med dammsugare; byte var 6:e månad
Maximal ozonkoncentration	0,050 ppmv
Garanti	Filter är förbrukningsartikel, täcks inte av garanti

Vanliga frågor - Breeva A5B TCL

Hur byter jag filtret på TCL Breeva A5B?

Vänd luftrenaren upp och ner och ta bort filterlocket. Ta ut det gamla filtret och sätt i ett nytt kompositfilter. Sätt tillbaka locket och vrid medurs. Efter byte, håll filteråterställningsknappen intryckt i 3 sekunder tills indikatorn blir vit.

Hur rengör jag filtret?

Använd en dammsugare med borstmunstycke för att rengöra filtret. Filtret är inte tvättbart. Rengör det varannan vecka för optimal prestanda.

Vad betyder den röda blinkande filterindikatorn?

Den röda blinkande filterindikatorn anger att filtret måste bytas. Om indikatorn blinkar 3 gånger vid start är filtret nästan slut; vid 5 blinkningar måste det bytas omedelbart.

Hur ställer jag in timern?

Tryck på timerknappen när enheten är på för att aktivera timern. Du kan välja 1, 2, 4 eller 8 timmar. Efter inställning stängs enheten automatiskt av efter vald tid.

Hur aktiverar jag barnlåset?

Håll barnlåsknappen intryckt i 3 sekunder för att aktivera låset. Kontrollpanelen blockeras då. Håll knappen i 3 sekunder igen för att avaktivera.

Hur ansluter jag luftrenaren till Wi-Fi?

Sätt enheten i standby-läge och håll på/av-knappen intryckt i 3 sekunder. Wi-Fi-lampan blinkar snabbt. Använd TCL HOME-appen för att ansluta. Se till att din telefon är ansluten till ett 2,4 GHz-nätverk och att Bluetooth är påslaget.

Vad ska jag göra om luftkvaliteten inte förbättras?

Kontrollera att filtret är korrekt placerat och inte igensatt. Se till att det inte finns hinder runt enheten. Öppna vid behov dörrar och fönster för ventilation. Om problemet kvarstår, byt ut filtret.

Vad betyder färgerna på luftkvalitetsindikatorn?

Vit betyder utmärkt luftkvalitet, gul betyder måttlig kvalitet och röd betyder dålig luftkvalitet. Färgen baseras på laser- och VOC-sensorn.

Är det säkert att använda UV-C-strålaren?

UV-C-strålaren är säker när enheten är stängd. Varning: Titta inte på UV-C-strålaren och använd den inte utanför enheten. Strålaren kan inte bytas av användaren.

Hur återställer jag filterindikatorn efter byte?

Efter att ha satt i ett nytt filter, håll filteråterställningsknappen (eller knappen för belysning) intryckt i 3 sekunder. Du hör en pipton och indikatorn ändras från röd till vit.

BRUKSANVISNING Breeva A5B TCL

LÄS OCH SPARA DESSA ANVISNINGAR (du kan också läsa anvisningarna på www.TCL.com)

Modellnummer: breeva A5; breeva A5 Wi-Fi

Denna enhet överensstämmer med Del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) denna enhet får inte orsaka skadlig störning, och (2) denna enhet måste godta all mottagen störning, inklusive störning som kan orsaka oönskad drift Observera att ändringar eller modifieringar av denna produkt som inte har uttryckligen beviljats av den part som är ansvarig för överensstämmelse kan ogiltigförklara användarens bemyndigande att använda utrustningen.

Innehåll

Produktbeskrivning 3

Packlista 3

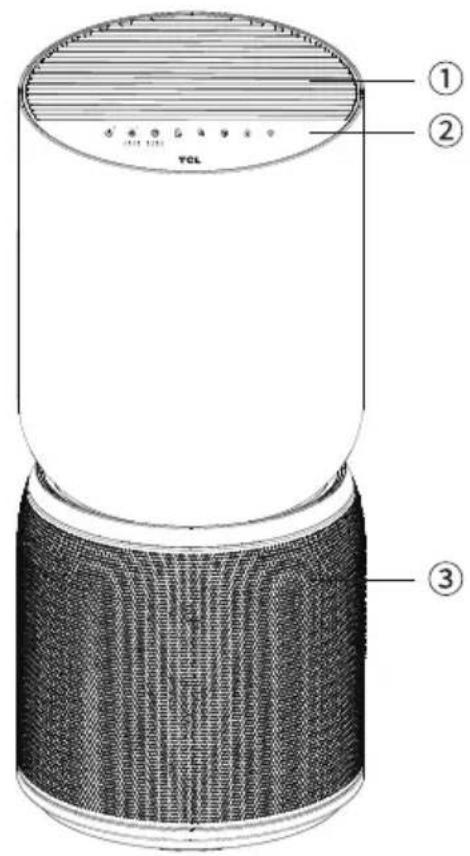

Namn på varje del 4

Säkerhetsåtgärder 5-7

Komma igång 8-9

Kontrollpanel 10

Anvisningar 11-12

APP anslutning anvisningar 13

Underhåll 14

Felsökning 15

Specifikationer 16

Kundtjänst 17

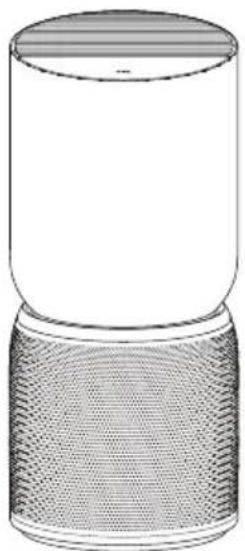

Produktbeskrivning

Denna kraftfulla luftrenare kan avlägsna rök och damm och går att använda i inomhusmiljöer, rökplatser, och platser med stora mängder av vissa föroreningar såsom cigaretter, damm, pollen, etc. Det kan skydda dig och din familj från andrahands-rökning och smog för att skydda din familjs hälsa.

Denna luftrenarer är utrustad med ett kompositfilter, som effektivt kan avlägsna partiklar och PM2.5 partiklar i luften, formaldehyd och odörer (ångor) för att rengöra och friska upp luften du andas.

Det kan absorbera rök, pollen, och damm, filtrera bakterier i luften, effektivt avlägsna formaldehyd, TVOC, odörer (ångor) i luften, och effektivt avlägsna PM2.5.

Packlista

	Huvudmaskin förpackningPackposition
Namn på föremål					GarantikortLyckligt kortBruksar
Kvantitet	1	1	1	1	1

Följ alla försiktighetsåtgärder som anges här

• För att minska risken för elstöt, har denna utrustning en polariserad kontakt (ett blad är bredare än det andra).
• Denna kontakt passar i ett polariserad uttag åt endast ett håll. Om kontakten inte passar perfekt i uttaget ska du vända på kontakten Om den fortfarande inte passar så kontaktas behörig personal för att installera rätt uttag Ändra inte kontakten på något sätt.
• Om strömsladden är skadad, måste den ersättas av tillverkaren, dess serviceombud eller motsvarande behöriga personer för att undvika fara.
• WARNING – Denna apparat innehåller en UV-sändare. Titta inte på ljuskällan.
  -- Denna apparat innehåller en UV-C sändare.
  -- Apparater som tydligen skadats får inte användas.
• Apparaten ska bara användas i boytor och inom specificerade tekniska data. Felaktig användning kan äventyra hälsa och liv.
• Barn saknar förmåga att känna igen faror med anknytning till användning av elektroniska enheter. Av detta skäl, ha alltid barn under översikt när de är i närheten av en apparat i drift.
• För att använda apparaten får endast medföljande originalkomponenter användas. Använd bara enheten vid rumstemperatur (>10°C).
• Personer som inte själva är bekanta med bruksanvisningen, såväl som barn och personer som är påverkade av läkemedel, alkohol eller droger, får inte använda enheten, eller göra detta endast under översyn.
• Apparaten får inte användas om strömkabeln är defekt eller apparaten har skadats genom, t ex att den tippar.
• Apparaten får bara användas i ett helt nedmonterat stadie.
• Dra aldrig ur strömkontakten ur huvudströmmen genom att dra i kabeln eller med blöta händer.
• Placera apparaten på ett plant, torrt golv.
• Apparater som tydligen skadats får inte användas.
• Nedsänk aldrig apparaten i vatten eller andra vätskor.
• Placera apparaten så att den inte kan tippas.
• Dra ur strömkontakten innan du rengör, utför underhåll, eller när apparaten inte används.
• Täck inte över kabeln med en matta eller andra föremål. Placera enheten så att du inte kan snubbla på kabeln.
• Använd in te apparaten i rum med lättantändligt gods, gaser eller ångor.
• Placera inte apparaten i regnet, och använd den inte i fuktiga rum.
• För inte in främmande föremål i apparaten.

• Låt bli att sitta på apparaten, och placera inga föremål på den.

• Kabeln får aldrig tryckas fast mot en dörrtröskel eller krossas av andra tunga föremål! Flytta inte appraten under drift.

• Denna apparat får bara användas av barn 8 år eller äldre och personer med nedsatta fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap om de står under översyn eller får anvisningar om hur man använder apparaten på ett säkert sätt och är införstådda med farorna detta inbegriper. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan översyn.
• Om denna utrustning orsakar skadliga störningar på mottagning av radio eller tv, vilket går att fastställa genom att slå på och av utrustningen, så uppmuntras användaren att försöka korrigera störningen via en av följande åtgärder:
  -- Omorientera eller omplacera mottagarantennen.
  -- Öka avståndet mellan utrustning och mottagare.
  -- Anslut utrustningen I ett uttag på en annan krets än den som mottagaren är ansluten till.
  -- Rådfråga handlaren eller en erfaren radio/TV-tekniker om hjälp.
• Denna enhet innehåller licens-undantagen/na mottagare som åtlyder Innovation, Science and Economic Development Canadas licens-undantagna RSS(er). Driften är föremål för följande två villkor:
  -- Denna enhet får inte orsaka störningar.
  -- Denna enhet måste godta all eventuell störning, inklusive störning som kan orsaka oönskad drift I enheten.
• Denna utrustning åtlyder FCC:s och IC:s RF-strålningsgränsvärden som är framlagda för en okontrollerad miljö. Antenn(er) som används för denna sändare måste installeras och användas för att ge ett separationsavständ på åtminstone 20cm från alla personer och får inte finnas ihop med eller användas ihop med andra antenner eller sändare. Installatörer måste säkerställa att 20cm separationsavständ upprätthålls mellan enhet (exklusive dess handenhet) och användare.

Denna markör indiokerar att enna produkt inte ska kastas I vanligt hushållsavfall inom EU. För att förhindra eventuell skada på miljö eller människors hälsa från kontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att befrämja en hållbar återanvändning av materiella resurser. För att lämna tillbaka en oanvänd enhet, används återvinningscentralerna eller så kontaktar du återförsäljaren varifrån produkten köptes. De kan ta produkten och återvinna den på ett miljövänligt sätt.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet eller kunskap, om de inte har fått översyn eller anvisningar rörande hur apparaten används av en person som ansvarar för deras säkerhet. Barn ska vara under översyn för att säkerställa att de inte leker med apparaten.
• Varning: Användaren får inte byta UV-C-sändaren själv.
• Om UV-C sändaren inte kan bytas, måste detta anges tydligt.
• Oavsedd användning av apparaten eller skada på aggregatet kan ge upphov till farlig UV-C strålning. UV-C strålning kan, även i mindre doser, skada ögonen och huden.
• Säkerställ att apparaten är avstängd I huvudströmförsörjningen innan skyddet avlägsnas.
• Denna produkt åtlyder en maximal tillåten koncentration av ozon på 0.050 delar per miljoner av volym per million (ppmv) under en 24-ht period.
• WARNING: UV-strålningen är farlig för ögon och hud. Använd inte UV-C-sändaren utanför apparaten.
• VARNING: RISK FÖR ELCHOCK – dessa serviceanvisningar är endast till för behörig personal. För att minska risken för elchock, ska ingen service utföras än den som anges I bruksanvisningen om du inte är behörig att utföra den.
• WARNING: KOPPLA UR STRÖMFÖRSÖRJNINGEN INNAN SERVICEARBETET.

Startförberedelse

Filterbyte

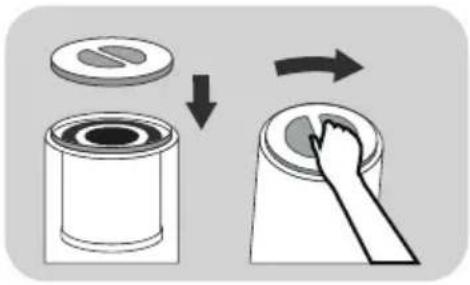

1. Vänd på luftrenaren och vrid filterkåpan moturs för att avlägsna den.

1. Ta ut det gamla filtret ur maskinenm, avlägsna käpan för att komma åt dem.

1. Dammsensorn finns inuti luftrenarens luftutloppsgaller. Du kan avlägsna kåpan och använda en mjuk borste för att rengöra dammet.

1. Ladda ett nytt filter i luftrenaren.

1. Sätt tillbaka kåpan och locket. Vrid filterkåpan medurs för att dra åt den.

1. Filtret är en förbrukningsvara, så den är undantagen från vår garantipolicy. Bekräfta att filtret är i gott skick innan du avlägsnar skyddsplasten.
2. Använd inte luftrenaren utan filter.
3. Enheten får inte kopplas bort från strömförsörjningen innan filterelementet ersätts.

Ström på

• Placera luftrenaren på en plan yta, och sätt I kontakten I eluttaget.
• Denna produkt går bara att använda med ett 100-240V 50/60Hz uttag.
• Innan du sätter i kontakten i uttaget, se till att dina händer och kontakten är torra. Ifall vatten finns på dina händer, torka av kontakten och dina händer innan du sätter i den i eluttaget.
• När strömmen är påslagen, kommer lampan på panelen blinka en gång. Efter 1 sekund, förutom den halvljusa reglagelampan, släcks alla andra lampor.

• Stäng dörrar och fönster vid användning.
• Om luftkvaliteten inte förbättras när luftrenaren har körts under längre tid, så öppna dörrar och fönster för att upprätthålla luftcirkulationen. (I extrema miljöer)

Breeva A5 operatörspanel

Breeva A5 Wi-Fi operatörpanel

AV/PÅ

Light on

Tryck in strömknappen för att sätta i kontakten i maskinen. Tryck på "AV/PÅ" knappen för att slå på maskinen.

• I vänteläge, trycker du en gång på strömknappen för att starta luftrenaren.
• När luftrenaren inte är i "PÅ"-läge, trycker du på denna knapp, så avslutar den befintligt läge, går in i vänteläge, och så blir strömknappens lampa halvljus. * Vänteläge är läget när strömmen är på men renaren inte är på. (Första användningen är automatisk, och efterföljande användningstillfällen upptar läget innan avstängningen.)

Läge

Light on

• I arbetsläget, trycker du på vindhastighetsknappen för att justera vindhastigheten. Vindhastigheten är i följande ordning: Automatisk-Sömn-1:a växeln-2:a växeln-3:e växeln.
• I automatiskt läge, när luftkvaliteten är enastående, använder den första växeln, när luftkvaliteten är medelbra, använder den andra växeln, och när luftkvaliteten är dålig, använder den tredje växeln.
• I sömnläge, lyser alla lampor med 50% ljusstyrka. Tryck och håll nere vindhastighetsknappen i 3 sekunder för att släcka lamporna på kontrollpanelen, och håll inne i 3 sekunder för att tända lamporna. Med kontrollpanelens lampor släckta, vid vidrörning, så tänds resten av kontrollpanelens lampor vid 50% drift, och släcks igen om ingen drift sker på 10 sekunder.

Timer

Light on

- Tryck på timerknappen i påslaget läge för att slå på timerfunktionen. Tiden kan ställas in på 1T-2T-4T-8T-avbryt tidtagning, och motsvarande indikator kommer ljusa vitt. Efter att ha stängt av timern, tryck på strömknappen för att avbryta timerinställningen och gå direkt in I vänteläge.

breevaShield

Light on

- Tryck på breevaShield för att slå på anion/uv-c-funktionen, och tryck på breevaShield igen för att slå av anion/uv-c-funktionen.

Barnlås

Light on

- Tryck och håll nere 3 sekunder för att slå på. Efter att ha slagit på den, kan inte kontrollpanelen användas, och barnlåsknappen blinkar två gånger när en knapp vidrörs. Tryck och håll nere i 3 sekunder för att stänga barnlåset.

Filter

- Intern timer beräknar kumulativ drifttid. När filterindikatorn blinkar rött (varje gång den startas), och larmet ljuder tre gånger, indikerar detta att filtret håller på att bli gammalt. När filterindikatorn blinkar rött (varje gång den startas) och larmet ljuder fem gånger, byter du filtret I tid; (Timerns tid beräknas via ett labbsimuleringstest, vilket kanske inte helt överensstämmer med faktisk användning. När reningseffekten blir dålig, byter du filtret i förväg). Efter att ha ersatt filtret, tryck och håll filteråterställningsknappen i 3 sekunder, larmet ljuder en gång, och indikatorlampan kan bli vit.

Luftkvalitet (ingen knappfunktion)

- Genom att läsa av värden hos lasersensorn och VOC-sensorn, fastställs befintlig luftkvalitet, och befintlig luftkvalitet visas genom den trefärgade LED-lampan.

När lampan är vit, är luftkvaliteten enastående; När lampfärgen är gul, är luftkvaliteten medelbra; När lampan är röd, är luftkvaliteten dåligt.

Stämnings-LED-enhet

- I på-läget trycker du på stämnings-LED-enhetens knapp för att slå på stämningsbelysningsenheten och trycker på knappen iogen för att slå av stämningsbelysningsenheten. (På Wi-Fi-versionen kan du justera ljusstyrkan via TCL Home APPEN.)

Wi-Fi-anslutning (bara för breeva A5 Wi-Fi)

- I vänteläge, trycker och håller du in strömknappen i 3 sekunder, så ljuder larmet en gång, och maskinen går in i äget nätverksdistribution; När maskinen går in på nätverket, så blankar Wi-Fi indikatorn snabbt; - När maskinens nätverkskonfiguration är färdig. Lyser Wi-Fi-indikatornlampan alltid; - Wi-Fi slås automatiskt av om ingen parkoppling finns och ingen drift på 8 minuter.

Du kan scanna nedanstående QR-kod för att ladda ned TCL HOME via annan programvara eller söka efter "TCL HOME" i App Store och Google Play Store för att ladda ned och installera.

I vänteläget, håller du in strömknappen i 3 sekunder, så ljuder larmet en gång, Wi-Fi-indikatorn blinkar snbabbt, och enheten går in i dess konfigurerbara läge. När WiFi indikjatorn alltid är på, kan TCL HOME APP användas för att använda utrustningen efter att konfigurationen är färdigställd.

Påminnelse

Om din anslutning misslyckas, kontrollera följande lista:

A. Se till att du har Bluetooth aktiverat.
B. När du lägger till en enhet, se till att du är ansluten till Wi-Fi.
C. Sätt mobiltelefonen så nära enheten som möjligt.
D. Din telefon är inte l energisparläge.

3. Röstdrift

När konfigurationen är färdigställd, går du in i enhetsdriftgränssnittet, klickar i övre högra hörnet för att gå till inställningarna för röstdrift:

A. Klicka på funktionen för att påbörja anslutning till röstassistent.
B. TCL HOME är utrustad med ALEXA och google röstassistent, och du kan använda din favorit röstassistent.
C. Det kommer visa röstdriftguiden.

Tips

A. När en uppdatering sker av APPEN, kanske faktiskt drift skiljer sig litegrann från ovanstående beskrivning. Rätta dig efter anvisningarna I befintlig APP.
B. Wi-Fi-anslutning stödjer bara nätverk i 2.4GHz frekvensbandet, och har inget stöd för nätverk i 5GHz frekvensbandet.
C. Slå av Wi-Fi-läget: Tryck och håll in PÅ/AV-knappen i 3 sekunder, så återgår enheten till nätverksläget. Vid detta stadie, trycker du på AV/PÅ-knappen igen, så stängs enheten av nätverksläget och enheten.

OBS: När du är ansluten till ett WiFi nätverk, är WiFi ikonen tänd även om enheten är avstängd. Dock, dimmas WiFi-ikonen till 50% ljusstyrka när enheten stängs av. Om din enhet kopplas från WiFi, kan du reparera den närsomhelst.

Förebyggandet åtgärder för underhåll:

- Innan underhåll, måste du koppla ur enheten för att avlägsna strömförsörjningem.

Kompositfilter

• Använd dammsugare för att utföra underhåll på filtret.
• Filtret går inte att tvätta.
  ※ Rengör filtret varannan vecka.

Rengör filtret med en dammsugare.

• Filtermaterialet är lätt att skada, så var varsam vid rengöring för att undvika skada.
  ※ Filtret är en förbrukningsvara, och täcks inte av produktgarantin. Underhåll och använd den korrekt för att undvika skada.
  Borstmunstycke eller gapmunstycke

• Torka av kroppen och operatörpanelen med en mjuk trasa.

• Torka inte av med en hård trasa, då detta kan skada ytan.
• Använd en torr trasa för att rengöra strömsladden för att undvika eventuell skada (elchock).
• Använd neutralt rengöringsmedel vid rengöring. Använd aldrig saneringspulver, basiskt rengöringsmedel, thinner, blekmedel, alkohol eller bensin för att rengöra kroppen.

Påminnelse

• Använd inte med filtret avlägsnas. (Det förlorar sin funktion rörande dammavlägsnande och luktavlägsnande, och inhalerat damm kan göra att sensorn I maskinen kan få den att fungera dåligt.)
• Vid underhåll, ska du inte godtyckligt placera avlägsnade tillbehör. (Det är möjligt att snubbla över eller skada tillbehören, och barn kan skadas av att leka med dem.)

Hänvisa tiden för filter

	Ersättningscykel
Kompositfilter	När panelindikatorn blinkar (den behöver ersättas efter 6 månaders användning)
Villkor: Produktens användningstid är 12 timmar/dag, om användningsmiljön är normal.
Om miljöföroreningen är hög, förkortar du ersättningstiden följaktligen.

※ Beroende på faktisk användningsmiljö och användningsmetod, kan ersättningscykeln för filtret ändras. Om du tror att din luftrenare inte fungerar väl på grund av en svår användningsmiljö, ersätt filtret.
- Efter att ha ersatt filtret, trycker du och håller inne ljusknappen i 3 sekunder, larmet ljuder en gång, panelindikatorn växlar från röd till vit, och återställningen är färdigställd.
- Avyttra använt filter som icke-lättantändligt avfall.

Följande är en lista av problem som du kan stöta på under användning. Om du inte kan lösa problemet med nedanstående information, rådfråga din lokala handlare.

	Möjliga lösningarProblem
Röd indikator på panelen blinkar under lång tid.	Du ignorerade påminnelsen om att byta ut filtret. När den röda indikatorn på panelen börjar blinka, har du inte ersatt filtret i tid; Du måste byta filtret och trycka och hålla in ljusknappen I 3 gånger. När återställningen är färdigställd, så släcks indikatorn.
Ingen luft släpps ut ur luftutloppet.	Produkten är inte ansluten till strömkällan. För in pluggen i eluttaget och slå på produkten.
Produkten hgar varit i drift länge, och luftkvaliteten har inte förbättrats nämvärt.	Ett visst filter kanske inte är placerat korrekt inuti produkten. Se till att du installerar filtret i rätt ordning, starta med det innersta filtret: komposit filterbas.
	Luftfuktigheten inomhus är för hög, så kondens formas. Placera inte produkten på en plats med hög luftfuktighet såsom i ett badrum, på en toalett.
	Hinder finns runt produkten som påverkar reningseffekten. (Hänvisa till bruksanvisningen.)
	Rummet där produkten finns är för stort. Rekommenderad rumsyta för denna produkt är ungefär 246 kvadratfot.
Svårt att avlägsna smuts I luften.	Är filtret smutsigt? Om ingen förbättring ses efter underhåll, ersätts filtret.
Vinden som blåser från luftutloppet har en särskild doft.	Används den på platser med starka dofter? Om den används I stark doft såsom cigaretter eller grill, kommer filtret avge en otrevlig doft I veckor eller månader. Ersätt filtret och håll det välventilerat.
Ingen respons efter knapptryckning.	Bekräfta om barnlåsknappen är låst först, du behöver trycka och hålla nere barnlåsknappen i 3 sekunder för att låsa upp barnlåsknappen, och vidrör andra knappar för drift.

Specifikationer

	breeva A5/breeva A5 Wi-FiProduktmodell
Märkspänning	USA: 120V~EU: 220-240V~
Märkspänning	USA: 60HzEU: 50/60Hz
	60WMärkström
	400m3/hLeveranshastighet av ren luft (CADR)
	246 kvadratfotTillämplig yta
	365ft2Tillämpligt område(AHAM)

Vi är hängivna till att du ska bli 100% nöjd och vill gärna ha din återkoppling på vår produkt och kundtjänst. Om något inte möter dina förväntningar eller du har några frågor rörande din nya produkt. Tveka inte att kontakta oss via www.tcl.com.

TCL OVERSEAS MARKETING LIMITED

7/F BUILDING 22E,

22 SCIENCE PARK EAST AVENUE,

HONG KONG SCIENCE PARK,

SHATIN NT

Kontakta oss: www.tcl.com

* Ha ditt orderkvitto och order ID tillhands innan du kontaktar kundtjänst.

Очищувач повітря
