Typ	Soundbarsystem med trådlös subwoofer
Modell	HW-S56A
Varumärke	Samsung
Kanaler	2.1
Total uteffekt	200W
Subwoofer	Trådlös, 6.5" drivare
Ljudlägen	Standard, Surround, Spel, Natt
Ljudavkodning	Dolby Digital, DTS
Anslutningar	HDMI ARC, Optisk, USB, Bluetooth 4.2
Bluetooth-version	4.2
HDMI ARC	Ja
USB-uppspelning	Ja (MP3, WMA)
Mått (Soundbar)	860 x 59 x 105 mm (BxHxD)
Vikt (Soundbar)	2.2 kg
Mått (Subwoofer)	183 x 310 x 275 mm (BxHxD)
Vikt (Subwoofer)	4.5 kg
Strömförbrukning	25W (Soundbar), 30W (Subwoofer)
Standby-effekt	< 0,5W
Väggmonterbar	Ja (medföljande fästen)
Fjärrkontroll	Ja, medföljer
Förpackningens innehåll	Soundbar, subwoofer, fjärrkontroll, batterier, HDMI-kabel, optisk kabel, väggmonteringssats, manual

Vanliga frågor - HW-S56A SAMSUNG

Hur ansluter jag soundbaren till min TV?

Använd den medföljande HDMI-kabeln för att ansluta HDMI ARC-porten på soundbaren till HDMI ARC-porten på din TV. Alternativt kan du använda en optisk kabel. Välj sedan motsvarande källa på soundbaren.

Vilka ljudlägen finns tillgängliga?

HW-S56A erbjuder lägena Standard, Surround, Spel och Natt. Använd fjärrkontrollen för att växla mellan dem för optimalt ljud baserat på innehållet.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Ja, via HDMI ARC. Aktivera HDMI-CEC på din TV (t.ex. Anynet+ för Samsung) för att styra ström och volym med TV-fjärrkontrollen.

Hur återställer jag soundbaren?

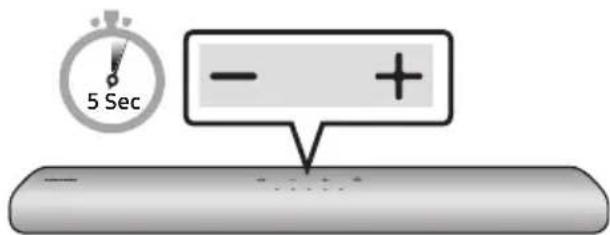

Tryck och håll in Volym upp och Volym ned på soundbaren i 5 sekunder tills 'INIT' visas på displayen. Detta återställer till fabriksinställningar.

Varför kommer det inget ljud från subwoofern?

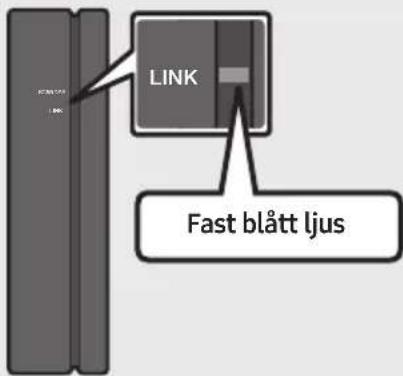

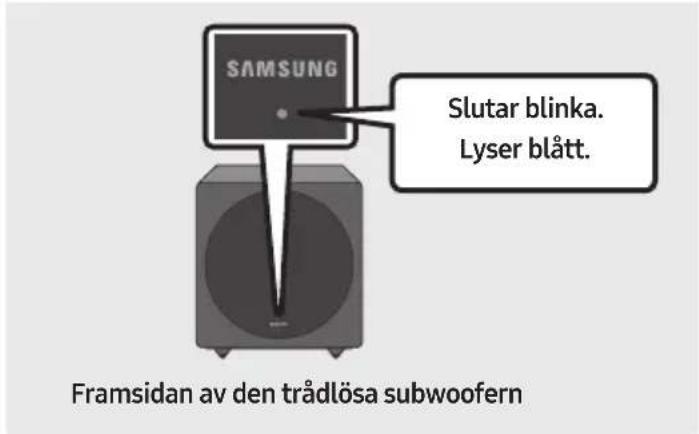

Se till att subwoofern är ansluten och att den blå lysdioden lyser fast. Om den blinkar, tryck på ID SET-knappen på subwoofern och sedan på soundbaren för att para ihop dem. Håll dem inom 6 meter.

Kan jag spela musik via Bluetooth?

Ja. Tryck på Source-knappen på fjärrkontrollen tills 'BT' visas, aktivera sedan Bluetooth på din enhet och välj 'Samsung HW-S56A'. Para ihop och spela.

Hur väggmonterar jag soundbaren?

Använd de medföljande väggmonteringsfästena. Markera skruvpositioner på väggen, borra, sätt i pluggar och fäst fästena. Haka sedan på soundbaren på dem ordentligt.

Soundbaren startar inte, vad ska jag göra?

Kontrollera strömkabelanslutningen. Se till att uttaget fungerar. Tryck på strömknappen på fjärrkontrollen eller enheten. Om den fortfarande är av, försök en fabriksåterställning eller kontakta support.

Kan jag ansluta en annan enhet via optisk?

Ja. Anslut en optisk kabel från enheten till den optiska ingången på soundbaren. Välj den optiska källan med fjärrkontrollen.

Vad är garantitiden?

Samsung HW-S56A har vanligtvis 1 års begränsad garanti. Kontrollera din regions policy eller köpkvitto för exakt täckning.

BRUKSANVISNING HW-S56A SAMSUNG

Tryk på knappen Op på fjernbetjeningen i 5 sekunder.

Tryk på knappen Op på fjernbetjeningen i 5 sekunder.

Metode 1. Tilslutning med en HDMI

FORSIGTIG

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Toppanel på Soundbar

1. Velg Bluetooth-modus på Samsung-TV-en.

- «Bluetooth Pairing»-modusen stopper när ingen enhet pares innen tre minutter.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

Rengöring av tyg

Ta bort smuts och fläckar på produktens yta omedelbart.

Borttagning och rengöring kan vara mindre effektiv för vissa ämnen eller om föroreningen lämnas under en längre tid.

VAR FÖRSIKTIG

- Använd en dammsugare eller en självhäftande klädvårdsrulle för att ta bort damm, handavtryck och liknande.

– Vissa rengöringsborstar kan skada produkten, beroende på vilka material de innehåller.

- Handdukar och rengöringsdukar kan lämna ludd eller smuts på produkten.

- Skrapa inte bort smuts med nageln eller något annat verktyg. Det kan skada tyget.

- Ta bort fläckar av olja eller vätska genom att använda en ren vit trasa fuktad med vatten. Om fläcken är kvar ska du torka av den med en blandning av vatten och ett neutralt rengöringsmedel (t.ex. diskmedel) och en trasa.

– Ett icke-neutralt rengöringsmedel kan missfärga eller skada tyget.

- Använd en torr trasa eller hårtork för att torka området efter rengöring.

- Använd inte för mycket kraft för att undvika missfärgning eller skador på tyget.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) ____ 7

02 Produktöversikt 8

Översidespanelen på Soundbar 8

03 Använda fjärrkontrollen 10

Använda fjärrkontrollen ____ 10

Använda de dolda knapparna (knappar med mer än en funktion) ____ 15

Uteffektspecifikationer för de olika ljudeffektslägena ____ 15

Styra volymen för Soundbar med en tv-fjärrkontroll 16

04 Ansluta Soundbar 17

Ansluta ström 17

Ansluta en SWA-9100S (säljs separat) 18

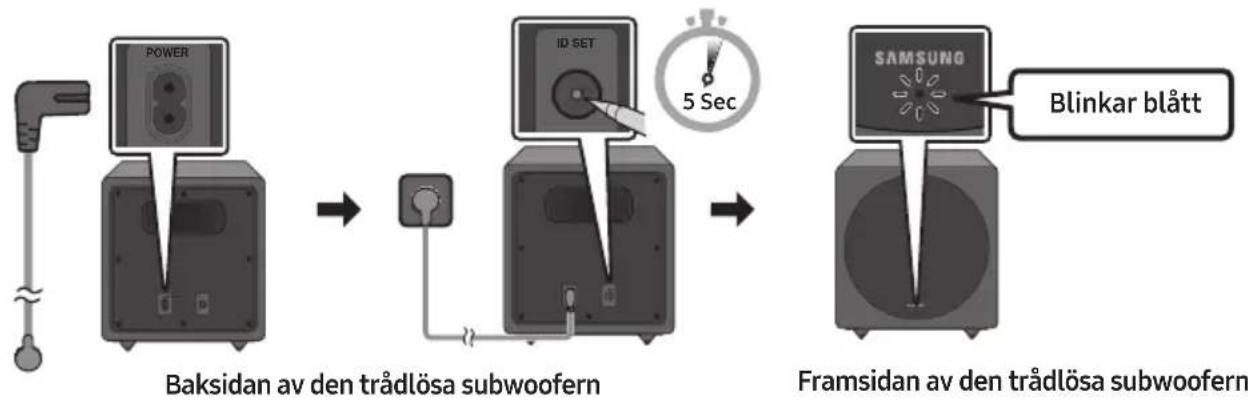

Ansluta en SWA-W500 (säljs separat) 20

05 Använda en kabelanslutning till tv:n 22

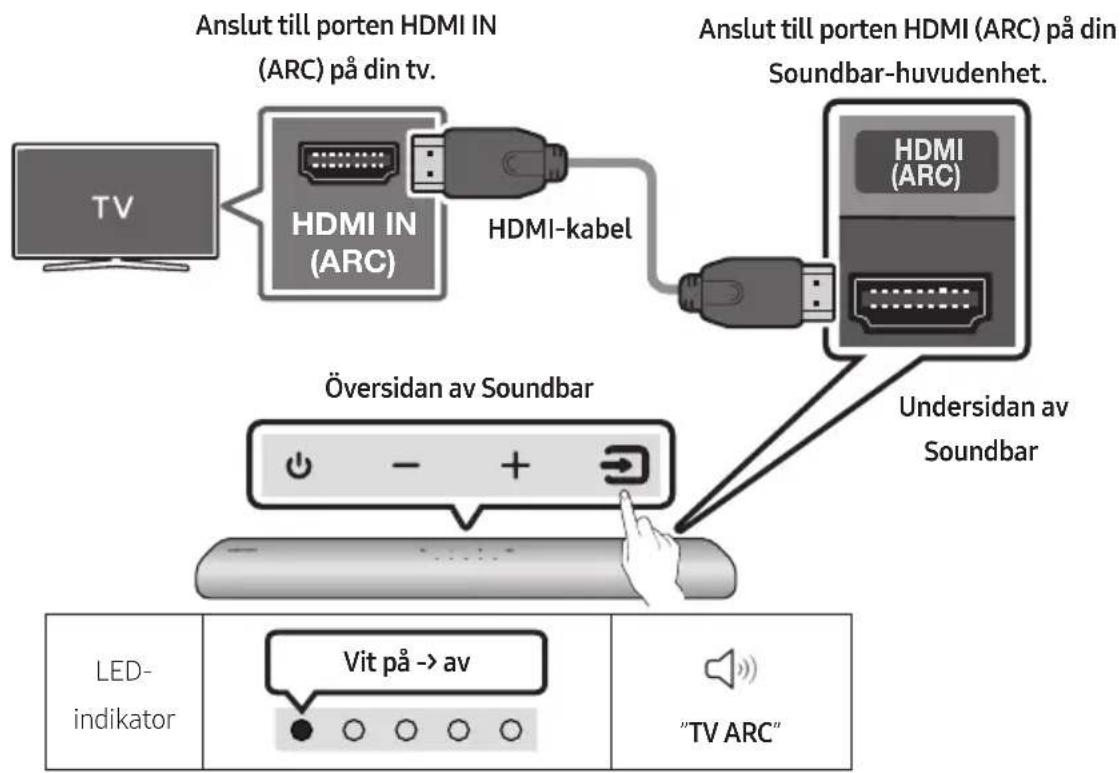

Metod 1. Ansluta via HDMI ____ 22

Metod 2. Ansluta med en optisk kabel ____ 24

06 Använda en trådlös anslutning till tv:n 25

Ansluta via Bluetooth 25

07 Ansluta en extern enhet 27

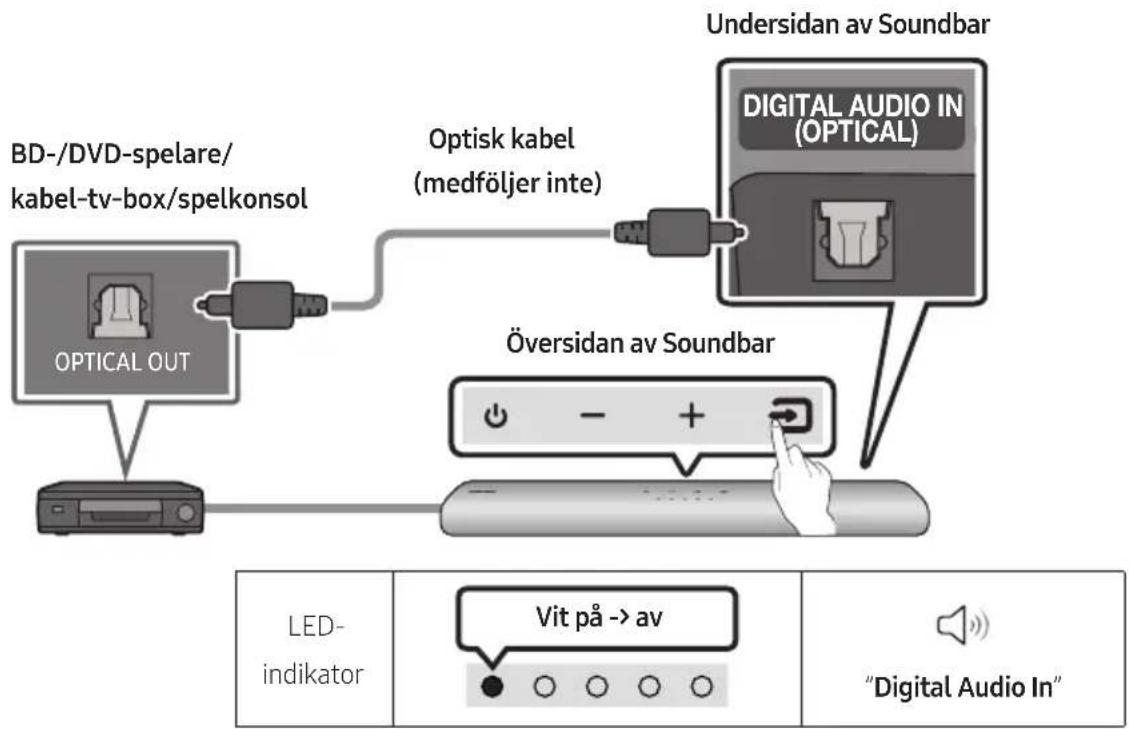

Ansluta med en optisk kabel ____ 27

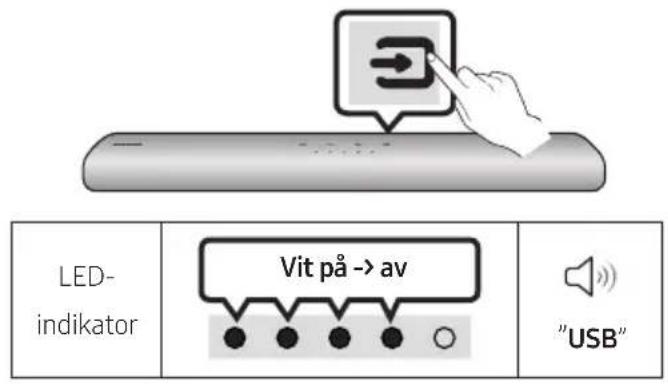

08 Ansluta en USB-lagringsenhet 28

09 Ansluta en mobilenhet 30

Ansluta via Bluetooth 30

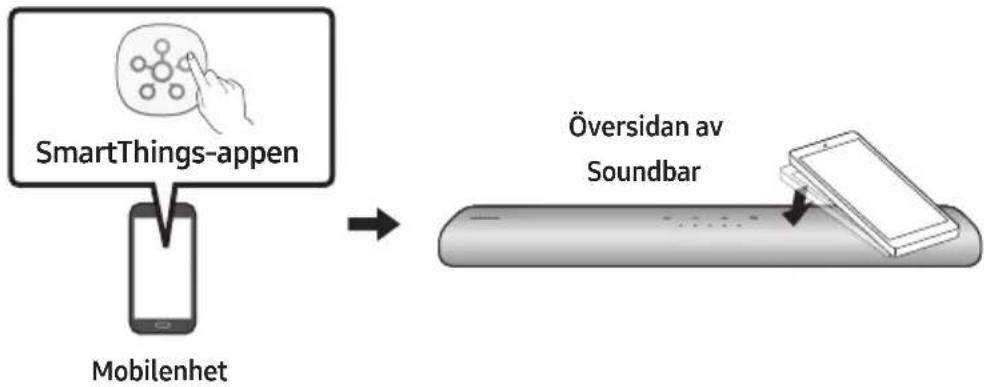

Använda Tap Sound ____ 35

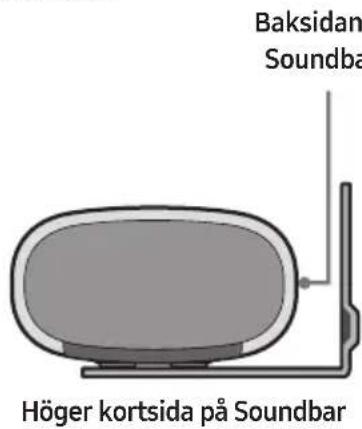

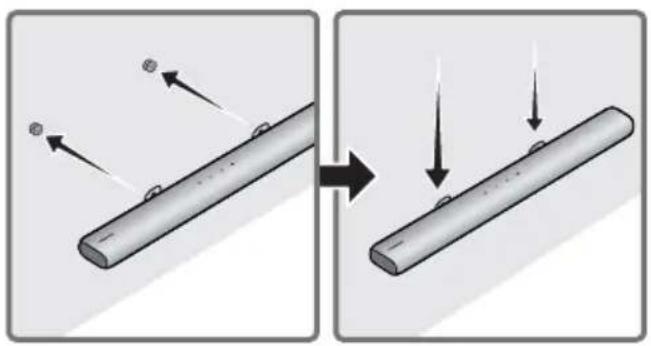

10 Montera väggfästet 36

Säkerhetsåtgärder vid montering ____ 36

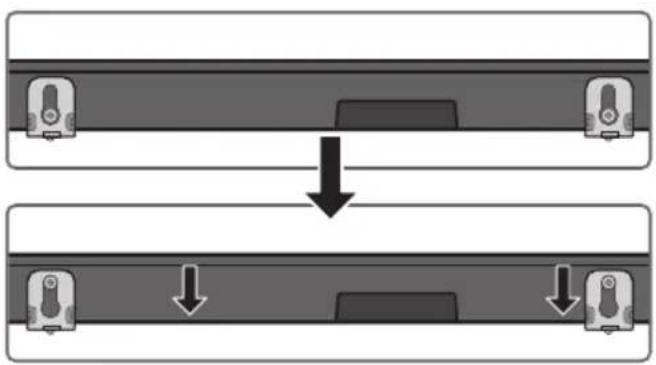

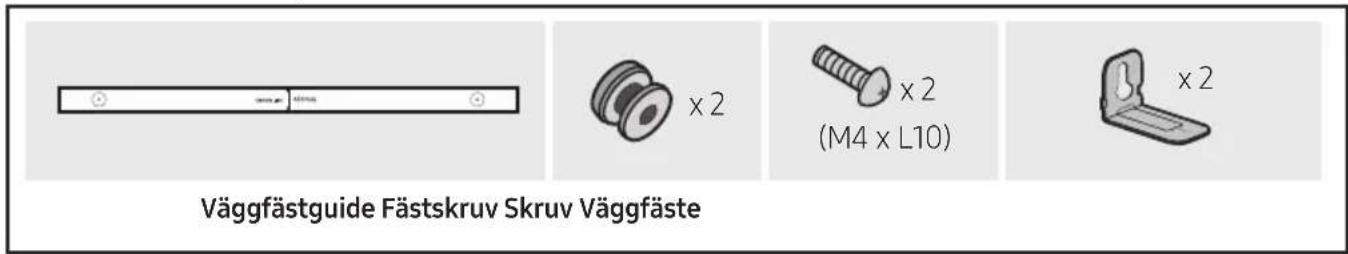

Väggmonteringskomponenter ____ 36

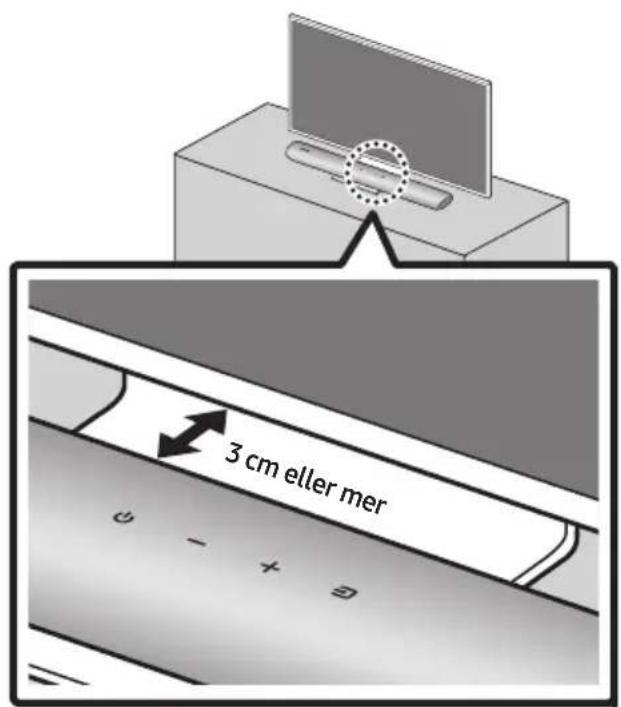

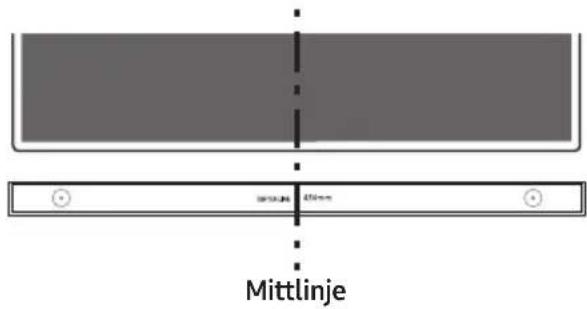

11 Installera Soundbar framför tv:n 38

12 Program-uppdatering 39

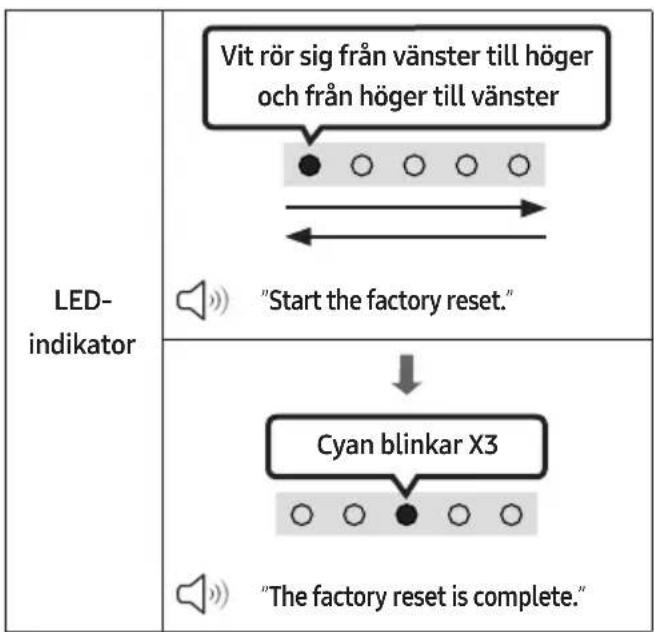

Återställ 40

13 Felsökning 41

14 Licens 42

15 Licensmeddelande för open source 43

17 Specifikationer och guide 44

Specifikationer 44

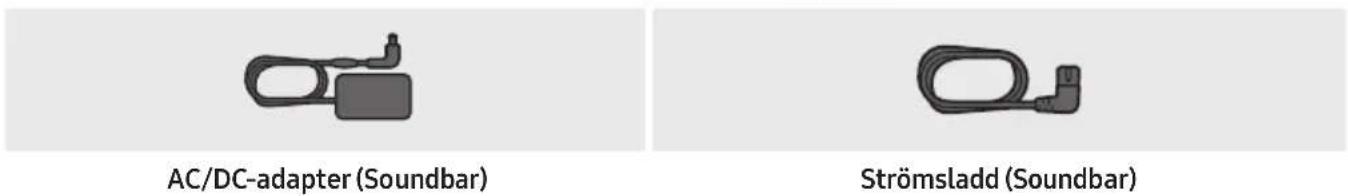

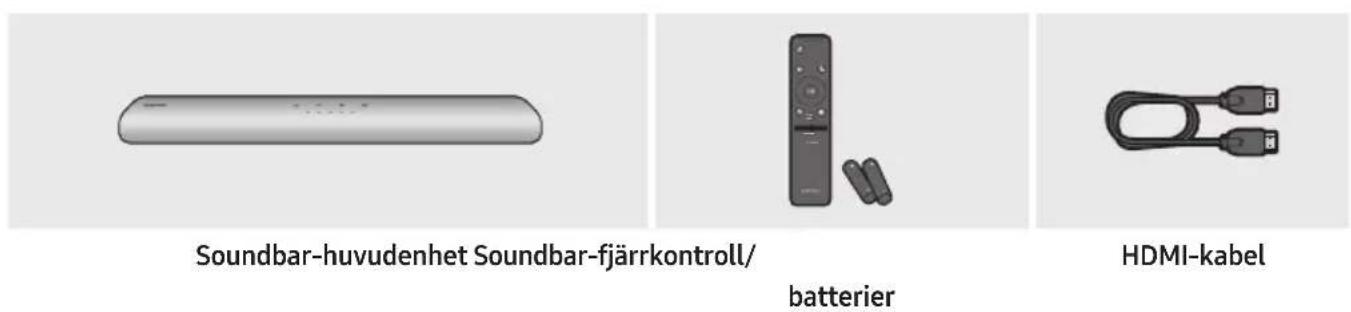

01 KONTROLLERA KOMPONENTERNA

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Mer information om väggfästet finns på sidan 36.
• Konstruktion och specifikationer kan ändras utan föregående meddelande.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

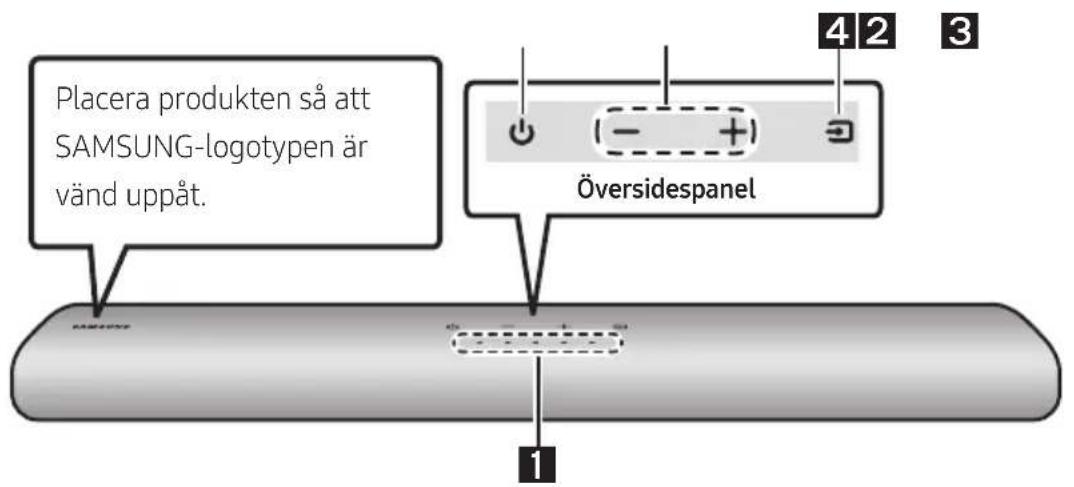

Översidespanelen på Soundbar

1	LED-indikator	Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.Vit lysdiod
		Den multifärgade lysdioden ändras till Vit, Cyan, Grönt, Rött, Gul, Orange, Lila och Blått beroende på läge eller status.
2	Ström Slår på och av strömmen.
3	Volym Justerar volymen.
4	Källa	Tryck på knappen → (Källa) för att ändra läget. Varje gång du ändrar läge lyser lysdioden i vitt och stängs sedan av.
		LED-indikator
			"Digital Audio In" eller "TV ARC"		"Bluetooth" "USB"

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.

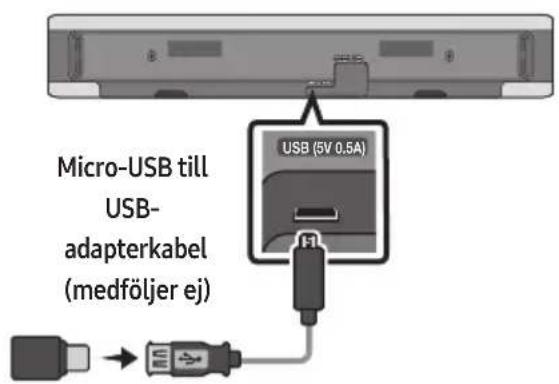

1	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.
2	DC 24V (Strömförsörjning in)Anslut AC/DC-strömadaptern.
3	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
4	HDMI (ARC)Anslut till HDMI (ARC)-kontakten på en tv.

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

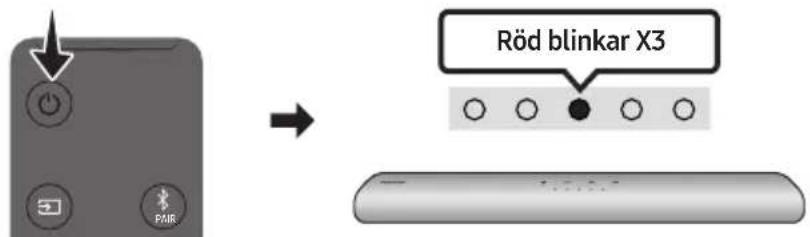

1	StrömSlår på och av Soundbar.
	LED-indikator	Cyan blinkar X1På	Röd blinkar X3Av
	• Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer:- I lägena "Digital Audio In" eller "TV ARC" / "Bluetooth" / "USB" om det inte finns någon ljudsignal under 20 minuter.
2	→ (Källa)Tryck för att välja en källa som är ansluten till Soundbar.
3	→ (Tyst)Tryck på knappen → (Tyst) för att stänga av ljudet.Tryck på den igen för att slå på ljudet.
	LED-indikator	Blinkar X upprepat○ ○ ○ ○ ●

SOUND MODE

Genom att trycka på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.

Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

- Music

Ger mer naturligt ljud som fyller rummet för musik.

- DTS Virtual:X

Fängslande 3D-ljud från allt innehåll.

- Standard

Matar ut originalljudet.

- Bluetooth Power Av/På

Den här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.

- Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

• DRC (Dynamic Range Control) Av/På

Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappen SOUND MODE i mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)

SOUND MODE-knapp LED-indikator
	På (standard)	Av
DRC Av/På Växla På → Av

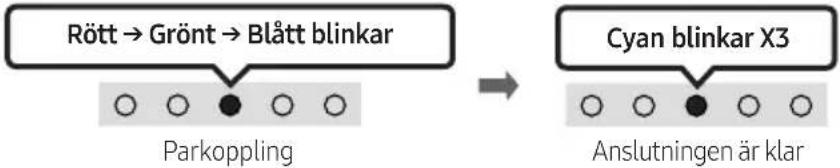

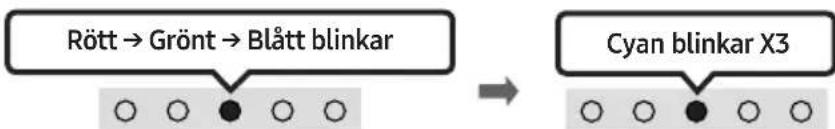

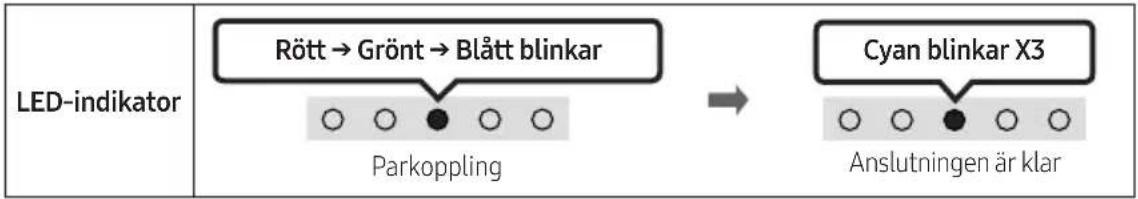

5	Bluetooth PAIRVäxla Soundbar till Bluetooth-parkopplingsläge.När du trycker på knappen ändras lysdiodsvisningen enligt vad som visas nedan.Tills parkopplingen slutförts ändras den multifärgade lysdioden tillRött → Grönt → Blått i tur och ordning.
6	▶II (Uppspelning/Paus)Du kan också spela upp/pausa musik genom att trycka på knappen i läget "USB".
7	Upp/Ned/Vänster/HögerTryck Upp/Ned/Vänster/Höger på knappen för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappenUpp.Hoppa över musikTryck på knappenHögerför att välja nästa musikfil. Tryck på knappenVänsterför att välja föregående musikfil.

(Ljudkontroll)

Genom att trycka på knappen kan du välja önskat ljudläge. Det önskade valet kan justeras med knapparna Upp/Ned. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.

- Justera volymen för diskanten eller basen genom att välja "Treble", "Bass", "Sync", eller "Centre Level" i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.

7 bands EQ

Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2kHz, 2,5kHz, 5kHz, och 10kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned. (Se till att ljudläget är inställt på "Standard".)

7 bands EQ
Håll knappen (Ljudkontroll) intryckt i ca5 sekunder.		Med knapparna Vänster/Höger kan du justera dem mellan -6 till+6.
	"150Hz"		"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

• Justera volymen för varje högtalare genom att välja "Centre Level" eller "Side Level" i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.
• Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du "Sync" i Ljudkontroll och anger sedan ljudfördröjningen till 0\~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena "USB" eller "Bluetooth".)
• "Sync" stöds bara för en del funktioner.

NIVÅ WOOFER (BAS)

När subwoofern är ansluten trycker du knappen uppåt eller nedåt för att justera nivån för woofern till -12 eller mellan -6 och +6. När subwoofern är ansluten trycker du knappen uppåt eller nedåt för att justera basnivån mellan -6 och +6. Om du vill ställa in wooferns (bas) ljudvolym till 0 (standard) trycker du på knappen (om soundbaren ansluts till trådlös subwoofer (säljs separat)).

VOLYM

Tryck knappen uppåt eller nedåt för att justera volymen.

LED-indikator

Volym upp

Volym ned

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp)	TV-fjärrkontroll Av/På	Sidan 16
Vänster	TV-autoanslutning Av/På	Sidan 26

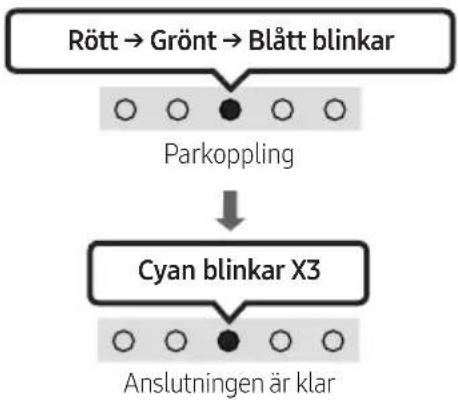

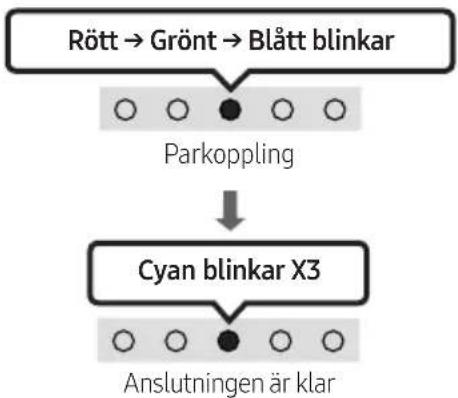

Upp ID SET Sidan 19
(Ljudkontroll)	7 bands EQ Sidan 13
SOUND MODE	DRC Av/På Sidan 11
	Bluetooth Power Av/På Sidan 11
*PAIR	Bluetooth Multianslutning På/Av Sidan	33

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare och subwoofer kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.
• Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjärrkontroll Av/På

1. Stäng av Soundbar.
2. Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "Off-TV Remote" (Standardläge), "Samsung-TV Remote", "All-TV Remote". LED-indikatorns status ändras varje gång läget ändras, enligt vad som visas nedan.

Knapp på fjärrkontrollen LED-indikator Status
		"Off-TV Remote"(Standardläge)	Inaktivera tv-fjärrkontrollen.
		"Samsung-TV Remote"	Aktivera IR-fjärrkontrollen till en Samsung-tv.
		"All-TV Remote"	Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

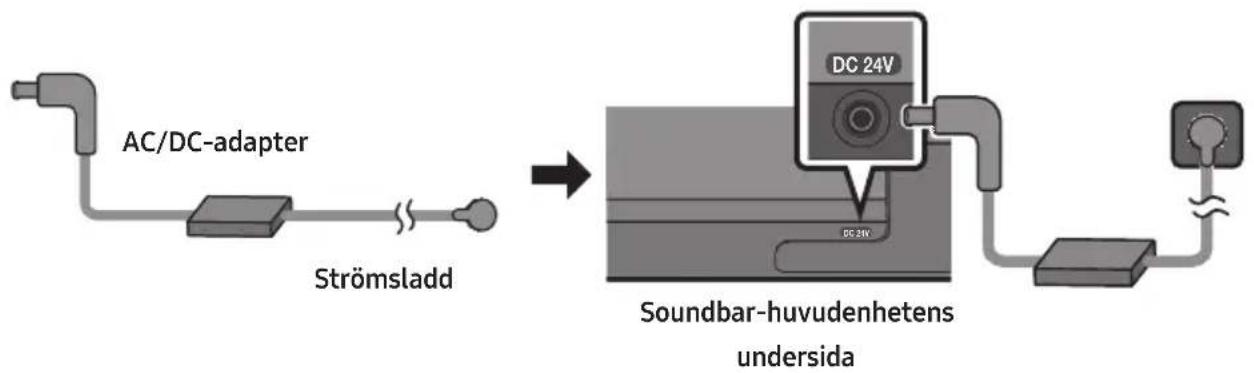

Ansluta ström

Använd strömkomponenterna för att ansluta Soundbar till ett eluttag i följande ordning:

- För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

1. Anslut först strömsladden till AC/DC-adaptern. Anslut AC/DC-adaptern (med strömsladden) till Soundbar.
2. Anslut strömsladden till ett vägguttag.

OBS!

• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

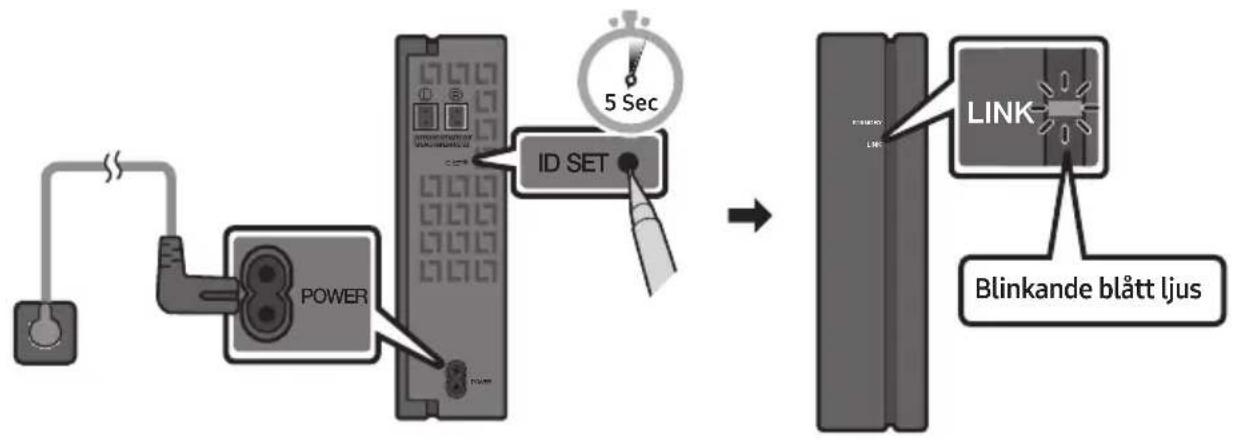

Ansluta en SWA-9100S (säljs separat)

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-9100S – säljs separat) från Samsung till din Soundbar.

1. Anslut den trådlösa mottagarmodulen till 2 surroundhögtalare.

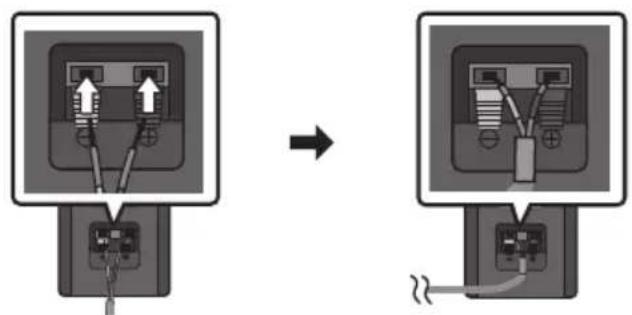

- Anslut högtalarkabelns ändar till högtalaren.

– Högtalarkablarna är färgkodade.

1. Kontrollera den trådlösa mottagarmodulens standbystatus när du har anslutit den till ett eluttag.

- Lysdiodsindikatorn LINK (blå lysdiod) på den trådlösa mottagarmodulen blinkar. Om lysdioden inte blinkar trycker du på knappen ID SET på baksidan av den trådlösa mottagarmodulen med spetsen på en penna i 5-6 sekunder tills lysdiodsindikatorn LINK blinkar (blått). Mer information om lysdioden finns i användarhandboken till SWA-9100S.

3. ID SET

Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder.

- Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.

Knapp på fjärrkontrollen LED-indikator

VAR FÖRSIKTIG

- Om din Soundbar spelar upp musik när den ansluts till SWA-9100S kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

1. Om SWA-9100S inte är ansluten upprepar du steg 2 till 4.

Ansluta en SWA-W500 (säljs separat)

1. Stäng av Soundbar genom att trycka på knappen ⏻ (Ström) på fjärrkontrollen.

1. Koppla in den trådlösa subwoofern och kontrollera sedan dess standbystatus.

- Anslut strömsladden för den trådlösa subwoofern till ett vägguttag och till den trådlösa subwoofern för att slå på den trådlösa subwoofern. LINK LED-indikatorn (blå lysdiod) på den trådlösa subwoofern blinkar. Om inte LED-indikatorn blinkar trycker du ned knappen IDSET på baksidan av den trådlösa subwoofern med spetsen på en penna i 5–6 sekunder tills dess att lysdiodsindikatorn LINK blinkar (blått). Mer information om lysdioden finns i användarhandboken till SWA-W500.

• Huvudenheten är tung. Var försiktig så du inte klämmer fingrarna när du trycker på knappen ID SET eller ansluter strömsladden på baksidan av enheten.
• Överdelen av subwoofern får lätt repor. Hantera den försiktigt.

Undersidan av den trädlösa subwoofern

- Tryck eller slå inte på undersidan av Högtalarenhet. Du kan deformera eller skada högtalaren.

3. ID SET

Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder.

- Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.

Knapp på fjärrkontrollen LED-indikator

1. Kontrollera om LINK LED-indikatorn lyser fast i blått (anslutningen klar).

LINK LED-indikatorn slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar och den trådlösa subwoofern.

1. Om SWA-W500 inte är ansluten upprepar du steg 2 till 4.

OBS!

• Anslut inte strömsladden på produkten eller tv:n till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.
• Innan du flyttar eller installerar produkten måste du slå av strömmen och koppla från strömsladden.
• Det maximala överföringsavståndet för den trådlösa signalen för huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

FÖRSIKTIGHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

Metod 1. Ansluta via HDMI

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.

Ansluta en tv som stöder HDMI ARC (Audio Return Channel)

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.
2. Slå på Soundbar och tv:n.

3. Tv-ljudet hörs från Soundbar.

4. Om TV-ljudet inte hörs kan du trycka på Soundbarens övre panel eller på knappen (Källa) på fjärrkontrollen för att välja läget "Digital Audio In".

5. Om ljudet inte hörs kontrollerar du HDMI-kabelanslutningen igen.
6. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.
• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsljudformat" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "Digital Audio In".
4. Tv-ljudet hörs från Soundbar.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen ➞ (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

Bluetooth-parkopplingsknapp LED-indikator
ELLERI "Bluetooth"-läge	Parkoppling Anslutningen är klarTills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
	"Ready to connect via Bluetooth."

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar S5A-Series (Bluetooth))

1. Välj "[AV] Samsung Soundbar S5A-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Om det finns en anslutningslogg mellan Soundbar och Samsung-tv:n, ansluts Soundbar automatiskt genom att ändra läge till "Bluetooth".

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S5A-Series) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

TV-autoanslutning Av/På

Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "Bluetooth Ready". (Växla mellan aktiverad → inaktiverad)

Vänster knapp LED-indikator
	På (standard)	Av
Bluetooth Ready	Växla På → Av

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.

- Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

07 ANSLUTA EN EXTERN ENHET

Ansluta med en optisk kabel

1. När den externa enheten och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på den externa enheten med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och den externa enheten.
3. Välj "Digital Audio In"-läge genom att trycka på knappen → (Källa) på översidespanelen eller på fjärrkontrollen.
4. Ljudet på den externa enheten hörs från Soundbar.

08 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Tryck på knappen (Källa) på övre panelen eller på fjärrkontrollen och välj sedan läget "USB".

2. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 20 minuter.

Kompatibilitetslista

Förlängning Codec	Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer	2 16kHz ~ 48kHz 80–320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56–128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56–128kbps
*.aac	AAC	16kHz ~ 96kHz	48–320kbps
	AAC-LC	16kHz ~ 96kHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24kHz ~ 96kHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16kHz ~ 48kHz	upp till 3000kbps
*.flac	FLAC	32kHz–192kHz	162–8100kbps
*.aiff	AIFF	32kHz–192kHz	1024–9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50–500kbps

• Om det finns för många mappar (fler än cirka 200) och filer (fler än cirka 2000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

09 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen 📄 (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

Bluetooth-parkopplingsknapp LED-indikator
ELLERI "Bluetooth"-läge	Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
	"Ready to connect via Bluetooth."

1. På enheten väljer du "[AV] Samsung Soundbar S5A-Series" i listan som visas.

2. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S5A-Series) i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:

- Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar

- I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth Power Av/På

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. En flerfärgad LED-indikator på soundbaren blinkar med färgen "Cyan".

SOUND MODE-knapp LED-indikator
	På (standard)	Av
Bluetooth PowerAv/På	Växla På → Av

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Tryck och håll ned ✝ PAIR-knappen i minst 5 sekunder samtidigt som soundbaren är avslagen.
2. En flerfärgad LED-indikator på soundbaren blinkar med färgen "Cyan".

Bluetooth-parkopplingsknapp LED-indikator
I standbyläge	Multianslutning På(standard)	Multianslutning Av

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 30)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om musik spelas upp från Bluetooth-enhet "B" samtidigt som du spelar upp från enhet "A" börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
4. I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik försenas.

Bluetooth-multiparkoppling

Parkoppla flera enheter med Soundbar

1. Slå på Soundbar.
2. I läget "Bluetooth" ska du trycka och hålla ned knappen (Källa) på ovansidan av Soundbar i mer än 5 sekunder tills Soundbar övergår till läget "Bluetooth Pairing". Se till att Bluetooth-enhetens Bluetooth är på och välj Soundbar i listan över tillgängliga enheter, Soundbar ansluts då automatiskt till Bluetooth-enheten.
3. Det går också att parkoppla och ansluta en 2:a Bluetooth-enhet till Soundbar med samma metod. Om du försöker ansluta en 3:e enhet tappar en ansluten enhet som inte spelar upp ljud Bluetooth-anslutningen, men förblir parkopplad med Soundbar.
4. Med samma metod kan du parkoppla upp till 8 Bluetooth-enheter, men bara de senaste 2 förblir anslutna till Soundbar samtidigt.

OBS!

• Anslut soundbaren till upp till två Bluetooth-enheter.
• Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
• Om musik spelas upp från Bluetooth-enheten "B" samtidigt som du spelar upp musik från enhet "A", börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
• I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik fördröjas.
• På vissa enheter går det att växla enhet med ett meddelande eller larm.
• Vissa enheter stöder inte flera anslutningar via Bluetooth.
• Läget "Bluetooth Pairing" avbryts om ingen enhet har parkopplats inom 3 minuter.
• I vissa appar kan det ta runt 7 sekunder att växla enhet.
• Om du försöker ansluta en 3:e Bluetooth-enhet, kopplas enheterna A eller B från. (En enhet som inte spelar upp för tillfället kopplas från.)
• Endast 1 Samsung-TV eller 2 Bluetooth-enheter kan vara anslutna till soundbaren samtidigt.
• Soundbaren kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-TV.

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.

- Se "Aktivera funktionen Tap Sound" nedan för information om hur du slår på funktionen.

1. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

1. Spela upp ljudet från mobilenheten via Soundbar.

2. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

3. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
4. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
5. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen.

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

10 MONTERA VÄGGFÄSTET

Säkerhetsåtgärder vid montering

• Montera enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.
• Köp väggmonteringsskruvar enligt typen och tjockleken hos den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv Skruv

Väggfäste

1. Placera Väggfästguiden på väggytan.

2. Väggfästguiden måste ligga plant vägrätt.

3. Om din tv är monterad på väggen ska du montera Soundbar minst 5 cm under tv:n.

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinje i installationsområdets mitt.

1. Använd en penna för att markera hålens positioner och ta bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordingar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 Väggfästen i rätt riktning på undersidan av Soundbar med hjälp av 2 skruvar.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästen är placerad en bit bakom baksidan av Soundbar.

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästen på Fästskruvar på väggen.

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästen sitter ordentligt på Fästskruvar.

- Sätt i Fästskruvar i den breda (nedre) delen av Väggfästen, och dra sedan Väggfästen nedåt så att Väggfästen sitter ordentligt på Fästskruvar.

11 INSTALLERA SOUNDBAR FRAMFÖR TV:N

Installera mitten av Soundbar vid mitten av tv:n enligt bilden.

Placera Soundbar minst 3 cm från tv:n.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avständ från tv:n kan leda till problem och akustik.

12 PROGRAM- UPPDATERING

Viktigt! Behåll originalinställningarna efter uppgradering.

1. Anslut ett USB-minne i USB-porten på din dator.
   Viktigt! Se till att det inte finns några musikfiler på USB-enheten. Det kan annars leda till att uppdatering misslyckas.
2. Gå till (samsung.com) → välj Ange modell nummer och ange din Soundbarmodell. Välj manualer och nedladdningar och ladda ned den senaste programfilen.
3. Spara den nedladdade programvaran på en USB-enhet och välj "Extrahera alla" för zippa upp mappen.

4. Slå på soundbaren och anslut USB-minnet, som innehåller programvaruuppdateringen, i honkontakten på Micro USB-adapterkabeln. Anslut kabeln till USB-porten på soundbaren.

5. Anslut USB till soundbaren och välj USB som källa, programvaran kommer nu att uppdateras automatiskt inom 2 minuter. Under uppdateringsprocessen börjar de fem LED-lamporna blinka i en loop, och därefter lyser alla 5 LED-lamporna med ett stadigt vitt sken och sedan börjar de blinka i en loop igen. När uppdateringen är klar blinkar den cyanblå indikatorlampan tre gånger och soundbaren startar om automatiskt.

LED-indikator	Vitt från vänster till höger och från höger till vänster x 1 Start the software update.
	Fem LED-lampor lyser vitt Vitt från vänster till höger och från höger till vänster x 1 Cyan blinkar X3 Programvaruuppdateringen är klar "The software update is complete."
	Röd blinkar x 3 Programvaruuppdateringen misslyckades "The software update failed."

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

Om den blinkande lysdiodsekvensen inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• Behåll originalinställningarna efter uppgradering. (t.ex. volym, ljudfält)
• När uppdateringen av den inbyggda programvaran är klar slås Soundbar automatiskt på och användargränssnittet Röst startar.

Om programvaruuppdateringen misslyckas kontrollerar du om det är fel på USB-minnet.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
- Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

Återställ

När Soundbar är på trycker du på knapparna - + (Volym) på huvudenheten samtidigt i minst 5 sekunder. LED-displayen ändras enligt nedan och sedan återställs Soundbar.

! VAR FÖRSIKTIG

- Alla Soundbar-inställningar återställs. Utför endast den här åtgärden när återställning är nödvändigt.

13 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen.
→Ta bort strömsladden från den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 10.)

Om fjärrkontrollen inte fungerar.

→Rikta fjärrkontrollen direkt mot Soundbar.
→Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar. (Samsungtv: Hem (n) → Inställn. ( ) Ljud → Ljudutgång → Välj Soundbar)
→Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 40.)

Om tv:n inte är ansluten via HDMI (ARC).

→Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sidan 22.)
→Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabeltv-box, spelkonsol etc.). Anslut Soundbar direkt.
→HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Hem (n)→Inställn. ( )→Allmänna → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till Bluetooth-parkoppling för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen

(Källa) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Hem ( →Inställn. ( →Ljud → Ljudutgång →Bluetooth-högtalarlista)

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 40.)

Ljudet försvinner vid anslutning via Bluetooth.

→Om din Bluetooth-anslutna enhet flyttas för långt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar.
→Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Bluetooth-multianslutningen fungerar inte.

→När TV:n har anslutits till Soundbar går det kanske inte att använda flera anslutningar via Bluetooth. Koppla bort Soundbar från TV:n och försök igen.
→Kontrollera om inställningen Bluetooth-multianslutning är aktiverad. (Se avsnittet "Soundbar ansluter inte via Bluetooth.")
→Koppla bort enheten som spelar just nu, parkoppla med enheten som du vill ansluta och återanslut den bortkopplade enheten.
→ Se avsnittet "Ljudet försvinner vid anslutning via Bluetooth." om ljudet inte fungerar efter korrekt anslutning.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

14 LICENS

DOLBY AUDIO

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

17 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-S56A
USB 5V/0,5A
Vikt 2,7 kg
Mått (B x H x D) 764,0 x 68,0 x 125,0 mm
Driftstemperaturintervall	+5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	(30W x 2) + (30W x 2) + 20W
Uppspelningsformat som stödsDTS, Dolby® Digital (DTS-virtuellt surroundljud spelas i DTS-format.)	PCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS, DTS Virtual:X
UTEFFEKT FÖR TRÅDLÖS ENHET Överföringshastigheten är 9 dBm.

Total strömförbrukning vid standbyläge (W) 0,5W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
  • Vikt och mått är ungefärliga.

Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien.

Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på:

http://www.samsung.com. Gå till Support och ange modellnamn.

Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component
