BRUKSANVISNING MS660 SAMSUNG

Auto Power Link slår automatiskt på soundbaren när TV:n slås på.

Är volymen inställd på miniminivå?

→ Justera volymen.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar det finns hög spänning inuti. Det är farligt att på något sätt komma i kontakt med någon intern del i den här produkten.
	Den här symbolen visar att viktiga dokument om användning och underhåll medföljer den här produkten.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VARNING

Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka brand eller elektriska stötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN FÖR ATT UNDVIKA ELEKTRISKA STÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med jordad kontakt.
• Eftersom kontakten ska kunna dras ur uttaget när enheten ska kopplas bort från nätströmmen, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller stänk. Ställ inga föremål fyllda med vätskor, till exempel vaser, på apparaten.
• För att stänga av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Därför måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Kontrollera att vägguttaget i ditt hem överensstämmer med märketiketten på produktens baksida. Installera produkten horisontellt på en lämplig yta (möbel) med tillräckligt ventilationsutrymme runt om, 7–10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är konstruerad för kontinuerlig användning. För att stänga av enheten helt ska du koppla bort den från vägguttaget. Koppla ur enheten om du planerar att lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt solljus eller andra värmekällor. Detta kan leda till överhettning och felfunktion.
4. Skydda enheten från fukt (t.ex. vaser med vatten) och överdriven värme (t.ex. öppen spis) eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning, utan endast för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, så att den uppnår rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt endast mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du kan komma åt den fullständiga handboken på Samsungs kundsupportcenter genom att skanna QR-koden. Om du vill se handboken på en dator eller mobilenhet hämtar du manualen i dokumentformat från webbplatsen. (http://www.samsung.com/support)

Design, specifikationer och programskärm kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 2

02 Produktöversikt 3

Frontpanel/höger sidopanel på Soundbar 3

Bottenpanelen på Soundbar 4

03 Ansluta Soundbar 5

Ansluta ström ____ 5

04 Anslutning till tv:n 7

Metod 1. Ansluta via kabel ____ 7

• Ansluta med en optisk kabel ____ 7
• Ansluta en tv med en HDMI-kabel 8

Metod 2. Ansluta trådlöst ____ 9

• Ansluta en tv via Bluetooth ____ 9
• Ansluta via Wi-Fi 11

05 Ansluta en extern enhet 13

Ansluta med en optisk eller analog ljudkabel (AUX) 13

Ansluta med en HDMI-kabel 14

06 Ansluta en mobilenhet 15

Metod 1. Ansluta via Bluetooth ____ 15 Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) ____ 18

07 Använda fjärrkontrollen 20

Använda fjärrkontrollen ____ 20

Justera Soundbar-volymen med fjärrkontrollen till en tv 23

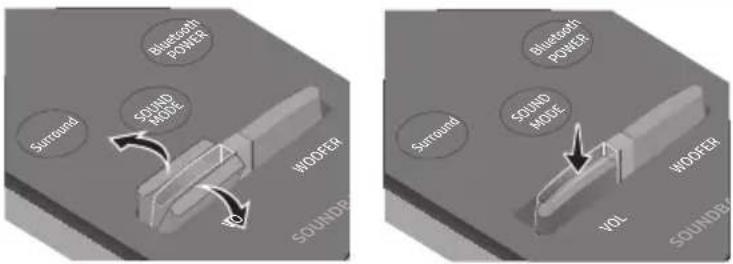

Använda de dolda knapparna ____ 24

Uteffektspecifikationer för de olika ljudeffektslägena ____ 24

08 Installera väggfästet 25

Försiktighetsåtgärder vid installation ____ 25

Väggmonteringskomponenter ____ 25

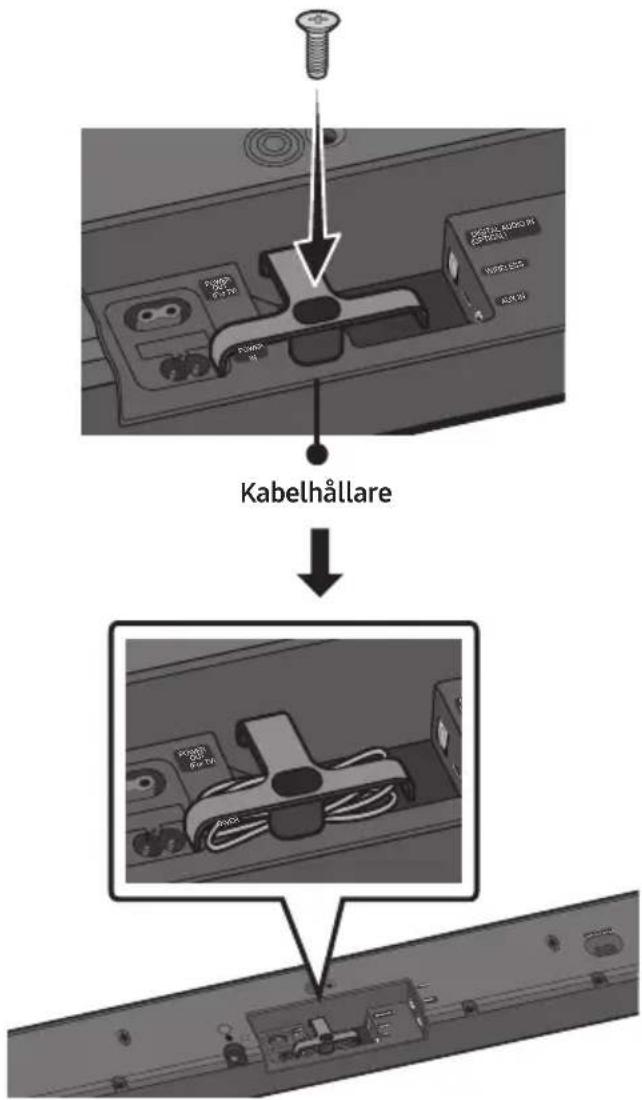

Montera kabelhållaren ____ 27

Installera hållarfoten ____ 28

09 Program-uppdatering 28

10 Felsökning 29

11 Licens 30

12 Licensmeddelande för open source 30

14 Specifikationer och guide 31

Specifikationer 31

01 KONTROLLERA KOMPONENTERNA

(för hållarfot: 2 st.) (för kabelhållare: 1 st.)

• För väggmonteringskomponenter för Soundbar, se sidan 25.
• Se sidan 27 för anvisningar om hur du använder Kabelhållare.
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa ytterligare komponenter eller tillvalskablar.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2).

Skjut batteriluckan i pilens riktning tills den har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast batteriluckan igen.

Frontpanel/höger sidopanel på Soundbar.

1	SkärmVisar produktens status och aktuella läge.
2	Knappen -/+ (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
3	Knappen (Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
	AUX-ingång AUX
	HDMI-ingång HDMI
	Wi-Fi-läge WIFI
	BLUETOOTH-läge BT
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen (Källa)intryckt längre än 5 sekunder.
4	Knappen (Ström)Slår på och av strömmen.

Ingångsläge Skärm
Optisk digital ingång D.IN
ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
AUX-ingång AUX
HDMI-ingång HDMI
Wi-Fi-läge WIFI
BLUETOOTH-läge BT

• Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen (Källa) intryckt längre än 5 sekunder. Knappen (Ström).
• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

Bottenpanelen på Soundbar.

1	POWER OUT (For TV)Anslut strömkabeln på en Samsung-tv som är ansluten till Soundbar och monterad på väggen med ett väggmonteringskit (WMN300SB – medföljer inte).
2	POWER INAnslut AC-strömkabeln till Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
4	WIRELESSAnslut den trådlösa dongeln som ansluter Soundbar trådlöst till surroundhögtalare och en subwoofer. (Surroundhögtalare, subwoofer och trådlös dongel säljs separat.)Uttaget WIRELESSär inte USB-kompatibelt.Tillgängliga subwoofers varierar beroende på område. Kontrollera tillgängligheten på http://www.samsung.com/support.
5	AUX INAnslut till den analoga utgången på en extern enhet.
6	HDMI INIngång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet.
7	HDMI OUT (TV-ARC)Anslut till HDMI (ARC)-kontakten på en tv.
8	Wi-Fi SETUP / SPK ADDAnslut till ett trådlöst nätverk (Wi-Fi) via appen Samsung Multiroom.

• När du kopplar loss strömkabeln från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

Ansluta ström

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

- Anslut den medföljande strömkabeln till POWER IN-uttaget.

Soundbar-huvudenhetens undersida

- POWER OUT-uttaget används för att ge ström till en Samsung-tv som är monterad på väggen med ett väggmonteringskit (WMN300SB – medföljer inte).

- POWER OUT-uttaget kan bara anslutas till tv-apparater från Samsung som använder en strömkabel med 2 stift och förbrukar 400 W eller mindre. (Om du ansluter uttaget till en enhet som förbrukar över 400 W kan det leda till skador på Soundbar eller orsaka en felfunktion.)

En lista över tv-apparater från Samsung som är kompatibla med väggmonteringskitet WMN300SB och POWER OUT-uttaget finns i användarhandboken till väggmonteringskitet WMN300SB.

Du kan läsa handboken online på http://www.samsung.com/support.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en Samsung Smart TV från 2017 eller senare, kan Soundbar styras med tv:ns fjärrkontroll.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel.
2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

Auto Power Link

Auto Power Link slår automatiskt på Soundbar när tv:n slås på.

1. Anslut Soundbar och en tv med en digital optisk kabel.
2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "D.IN".
3. Tryck på knappen Vänster på fjärrkontrollen i 5 sekunder för att aktivera eller inaktivera Auto Power Link.

• Auto Power Link är som standard inställd på ON. (Stäng av funktionen genom att stänga av Auto Power med Soundbar.)
• Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.
• Den här funktionen är bara tillgänglig i läget "D.IN".

Ansluta en tv med en HDMI-kabel

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln (medföljer inte) enligt bilden.
2. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

- Om det inte går att höra tv-ljudet trycker du på knappen → (Källa) på fjärrkontrollen eller på höger sida av Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" i tur och ordning och tv-ljudet spelas upp.

- Om "TV ARC" inte visas i Soundbar-huvudenhetens display, kontrollerar du att kabeln är ansluten till rätt port.

- Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• HDMI är ett gränssnitt som gör det möjligt att överföra ljud- och bilddata digitalt med en enda anslutning.
• Om det finns en ARC-port i tv:n ansluter du HDMI-kabeln till HDMI IN (ARC)-porten.
• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.
• Anynet+ måste vara påslaget.
• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC.

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ➞ (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "BT".
2. Ändra "BT" till "BT PAIRING".

- Om "BT READY" visas håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)
2. Välj "[AV] Samsung Soundbar MSxxx" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar MSxxx") visas i listan tar du bort den.
• I "BT"-läge håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att växla till "BT PAIRING"-läge. Välj sedan "[AV] Samsung Soundbar MSxxx" från söklistan på tv:n.

Vad är statusarna BT READY och BT PAIRING?

• BT READY : I det här läget kan du söka efter tidigare anslutna tv-apparater eller ansluta till Soundbar från en tidigare ansluten mobilenhet.
• BT PAIRING : I det här läget kan du ansluta till en ny enhet. (När du är i "BT" håller du knappen (Källa) på höger sida av Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.

- Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Koppla bort Soundbar från tv:n

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

- Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)

Ansluta via Wi-Fi

Checklista före anslutning

1. Kontrollera att din Samsung smart TV tillverkades efter 2014. Funktionen är bara kompatibel med Samsung smart TV-apparater som tillverkades efter 2014.
2. Kontrollera att din trådlösa router (Wi-fi) är redo och fungerar.
3. Kontrollera att tv:n är ansluten till den trådlösa routern (ditt Wi-Fi-nätverk).

Steg 1: Ansluta Soundbar till Wi-Fi

1. Tryck på knappen (Källa) på Soundbars högra sida eller på fjärrkontrollen för att välja läget "WIFI".

• Med en Samsung Smart TV som lanserats under 2016 eller 2017

- Om du väljer "WIFI"-läge när tv:n slås på visar tv-skärmen ett popup-fönster med anvisningar om hur du automatiskt ansluter Soundbar till en trådlös router (Wi-Fi). Se anvisningarna i popup-fönstret på tv:n.

1. Anslut din mobilenhet (smartphone, surfplatta o.s.v.) till samma Wi-Fi-nätverk som tv:n är ansluten till.
2. Installera och starta appen Samsung Multiroom på mobilenheten (smartphone, surfplatta o.s.v.).

1. Följ anvisningarna på appskärmen på mobilenheten för att ansluta Soundbar till Wi-Fi-nätverket.

Steg 2: Konfigurera inställningar på tv:n

- Om tv:n kopplas från det trådlösa nätverket efter att du ändrar ingångskälla till Soundbar, använder du tv-menyn för att ansluta tv:n till nätverket igen.

För TV-apparater som har kommit ut under 2017

1. Menyn Hem → Inställn. (💡) → Ljud → Ljudutgång → Välj [AV] Soundbar MSxxx (Wi-Fi)
2. Soundbar spelar upp tv-ljudet.

För TV-apparater som har kommit ut under 2016

1. Menyn Hem → Inställn. (💡) → Ljud → Ljudutgång → Välj [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbar spelar upp tv-ljudet.

För TV-apparater som har kommit ut under 2015

1. Menyn Hem → Ljud → Högtalarlista → Välj [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbar spelar upp tv-ljudet.

För TV-apparater som har kommit ut under 2014

1. Menyn Hem → Ljud → Högtalarinställningar → Välj Multiroom Link - Inställn. → Soundbar+Surround.
2. I Soundbar läget väljer du först "[AV] Samsung Soundbar MS660" och sedan "OK".
3. Menyn Hem → Ljud → Högtalarinställningar → Välj TV-ljudutgång → Multiroom Link

1. Soundbar spelar upp tv-ljudet.

OBS!

• Tv:n och Soundbar måste vara anslutna till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan tv:n och Soundbar. Kontakta din internetleverantör för mer information.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett fast eller trådlöst nätverk för att spela upp ljud från den externa enheten via Soundbar.

Ansluta med en optisk eller analog ljudkabel (AUX)

Optisk kabel

① Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel. ② Välj "D.IN"-läge genom att trycka på knappen → (Källa) på höger sidopanel eller på fjärrkontrollen.

ELLER

Ljud (AUX)-kabel

① Anslut AUX IN (Ljud) på huvudenheten till AUDIO OUT-uttaget på källenhet med en ljudkabel. ② Välj "AUX"-läge genom att trycka på knappen (Källa) på höger sidopanel eller på fjärrkontrollen.

Ansluta med en HDMI-kabel

1. Anslut en HDMI-kabel (medföljer inte) från HDMI IN-uttaget på baksidan av produkten till HDMI OUT-uttaget på den digitala enheten.
2. Anslut en HDMI-kabel (medföljer inte) från HDMI OUT (TV-ARC)-uttaget på baksidan av produkten till HDMI IN-uttaget på tv:n.
3. Tryck på knappen ➞ (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "HDMI".
4. "HDMI"-läget visas på Soundbar-displayen och ljudet spelas upp.

06 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Du kan inte ansluta fler än en Bluetooth-enhet åt gången.

Den inledande anslutningen

1. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "BT".
2. Ändra "BT" till "BT PAIRING".

- Om "BT READY" visas håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV] Samsung Soundbar MSxxx" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar MSxxx") visas i listan tar du bort den.
• I "BT"-läge håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att växla till "BT PAIRING"-läge. Välj sedan "[AV] Samsung Soundbar MSxxx" från söklistan på Bluetooth-enheten.

Vad är statusarna BT READY och BT PAIRING?

• BT READY : I det här läget kan du söka efter tidigare anslutna tv-apparater eller ansluta till Soundbar från en tidigare ansluten mobilenhet.
• BT PAIRING : I det här läget kan du ansluta till en ny enhet. (När du är i "BT" håller du knappen (Källa) på höger sida av Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar stöder SBC-data (44,1kHz, 48kHz).
• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar MSxxx" i listan över anslutna enheter, så övergår Soundbar automatiskt till BT-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avståndet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatiskt av efter 5 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:
• När en del av kroppen är i kontakt med mottagnings-/överföringssystemet för Bluetooth-enheten eller Soundbar. – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.
• Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.
• Para ihop Soundbar med Bluetooth-enheten och håll ett kort avstånd.
• Ju längre avstånd mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet. Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.
• I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.
• Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)

• Anslut en enstaka Soundbar till Wi-Fi för att komma åt en mängd musikströmningstjänster och internetradio. Anslut flera Soundbar-enheter till Wi-Fi för att använda grupperad uppspelning eller stereoljudläge
• Om du vill ansluta en Soundbar till en mobilenhet via ett trådlöst nätverk (Wi-Fi) krävs appen Samsung Multiroom.

Den inledande anslutningen

1. Tryck på knappen (Källa) på Soundbars högra sida eller på fjärrkontrollen för att välja läget "WIFI".

1. Installera och starta appen Samsung Multiroom på mobilenheten (t.ex. smartphone eller surfplatta).

1. Följ anvisningarna på appskärmen på mobilenheten för att ansluta Soundbar till Wi-Fi.

Installera en extra Soundbar när trådlösa Samsung-högtalare redan används

1. På startskärmen i Samsung Multiroom-appen väljer du Inställningar (💡) överst och sedan "Add Speaker".

1. Om du vill ansluta Soundbar till 2 trådlösa Samsung-högtalare och konfigurera ett surroundljudsystem, följer du stegen nedan. (Du kan inte ställa in ett surroundljudsystem med en ljudenhet och en Soundbar.)

① Tryck på för att gå till listan över alla högtalare. ② Tryck på till höger om Soundbar-modellnamnet.

③ Tryck på Surround Setup. Välj Done efter att du dragit högtalaren till önskad plats.

4 Surroundanslutningen är klar.

OBS

- Om du vill ansluta en extra SWA-9000S (medföljer ej), kopplar du från de trådlösa Samsung-högtalarna från Soundbar för att inaktivera surroundljudsystemet. (Om du ansluter surroundhögtalarna utan att koppla från SWA-9000S, spelas ljudet upp via både den trådlösa Samsung-högtalaren och surroundhögtalaren.)

07 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Ljudkontroll	Du kan välja mellan TREBLE, SYNC, REAR LEVEL, eller REAR SPEAKER ON/OFF.Om du vill justera volymen för TREBLE väljer du Ljudkontroll TREBLE, och använder sedan knapparna Upp/Ned för att justera volymen inom området -6 till +6.Tryck och håll ner knappen(Ljudkontroll)i cirka 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz, och 10 KHz kan väljas (Vänster/Höger) och justeras till en inställning mellan -6 och +6 (Upp/Ned).Om video och ljud inte synkroniseras mellan din tv och Soundbar väljer du SYNCi Ljudkontroll och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned.Om surroundhögtalare (medföljer ej) är anslutna, väljer du REAR LEVEL och använder knapparna Upp/Ned för att justera volymen inom området -6 till +6.Funktionen REAR SPEAKER kan slås ON/OFF med knapparna Upp/Ned.Audio Sync stöds bara i en del funktioner.

3	Surround	Funktionen för surroundljud ger ljudet större djup och en känsla av rymd.Varje gång du trycker på den här knappen växlar du mellan ON och OFF.ON : Spela upp ljudet via alla högtalare.OFF : Du kan höra ljudet från den ursprungliga källkanalen från flera högtalare.
4	SOUND MODE	Du kan välja den önskade ljudeffekten genom att väljaSTANDARD,MUSIC,CLEAR VOICE, SPORTSellerMOVIE.Välj läget "STANDARD" om du vill lyssna på originalljudet.DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Om du håller knappenSOUND MODEintrzyckt i standbyläge slås DRC (Dynamic Range Control,dynamisk omfångskontroll) på eller av. När DRC är aktiverat reduceras starkt ljud. (Ljudet kan förvrängas.)
5	Källa	Tryck för att välja en källa som är ansluten till Soundbar.BT PAIRING-lägeAktivera läget "BT PAIRING" i "BT"-läge Bluetooth-funktionen genom att hålla ned knappen→(Källa)i mer än 5 sekunder. Mer information finns på sidan 15.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.-D.IN-/WIFI-/BT-läget: Om det inte förekommer någon ljudsignal inom 5 minuter.-HDMI-läget: Om det inte förekommer någon ljudsignal inom 15 minuter.-AUX-läget:-Om ljudkabeln (AUX) är urdragen i 5 minuter.-Om ingen knapp trycks in under 8 timmar när ljudkabeln (AUX) ansluts. (Auto Power Down-funktionen kan endast stängas av i det fallet.)-Om du vill stänga av Auto Power Down-funktionen i "AUX"-läget håller du ned►II-knappen i 5 sekunder. "ON - AUTO POWER DOWN" / "OFF - AUTO POWER DOWN" visas på displayen.
6	Uppspelning/Paus(BT/Wi-Fi)	Tryck på►II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.• UpprepaOm du vill använda upprepa-funktionen trycker du på knappen Upp.• Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.• Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ och Auto Power Link.Anynet+ och Auto Power Link styrs med knapparna Höger och Vänster.- Anynet+ : Om Soundbar är ansluten till en Samsung-tv via en HDMI-kabel kan du styra din Soundbar med en Samsung-tv-fjärrkontroll. Häll knappen Högerintryckt i 5 sekunder för att växla mellan ON och OFF för Anynet+.- Auto Power Link : Om Soundbar är ansluten till din tv med en digital optisk kabel kan den slås på automatiskt när du slår på din tv. Häll knappen Vänster intryckt i 5 sekunder för att växla mellan ON och OFF för Auto Power Link.- Anynet+/Auto Power Link är som standard inställda på ON.
8	SMART MODE	Optimerar ljudeffekter automatiskt för att passa scenen som spelas upp just nu. Läget slås på eller av varje gång du trycker på knappen.
9	BASS	Tryck knappen uppåt eller nedåt för att justera volymen för BASS inom området -6 till +6Ställ in volymen för BASS till 0 genom att trycka på knappen.• När en subwoofer (medföljer ej) är ansluten, växlar knappen BASS till Subwooferknappen. Tryck knappen uppåt eller nedåt för att justera volymen för subwoofern till -12 eller inom området -6 till +6. Tryck på knappen för att ställa in volymnivån för subwoofern till 0,
10	VOL	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Ställ in tv-högtalaren på en Samsung-tv till externa högtalare i tv-menyn.

(Se tv:ns användarhandbok för mer information.)

- Efter att du installerat Soundbar kan du ändra volymen för Soundbar med IR-fjärrkontrollen som levererades med en Samsung-tv. (Om du inte vill använda funktionen håller du knappen Surround intryckt i 5 sekunder när Soundbar är på. "OFF-TV REMOTE" visas på Soundbar-displayen och funktionen stängs av.)

Om du vill ändra volymen bara med fjärrkontrollen till Samsung-tv:n håller du knappen Surround intryckt i mer än 5 sekunder tills "SAMSUNG-TV REMOTE" visas på Soundbar-displayen.

- Varje gång Surround-knappen hålls in i 5 sekunder växlas läget i följande ordning:

- Om du vill ändra Soundbar-volymen med en fjärrkontroll för en tv från en tredjepartstillverkare, slår du på Soundbar, håller knappen Surround intryckt i 5 sekunder ("OFF-TV REMOTE" visas på Soundbar-displayen), släpper knappen Surround och håller sedan knappen Surround intryckt igen längre än 5 sekunder. ("ALL-TV REMOTE" visas på Soundbar-displayen.)

– Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen.

– Tillverkare som stöder denna funktion:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Använda de dolda knapparna

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
Surround	TV: ns fjärrkontroll På/Av	Sidan 23
(Källa)	BT-parkoppling Sidan 15
►II (Uppspelning/Paus)	Auto Power Down På/Av (AUX-läge)	Sidan 21
Vänster	Auto Power Link ON/OFF	Sidan 7
Höger Anynet+ ON/OFF Sidan 22
(Ljudkontroll)	7 bands EQ Sidan 20
SOUND MODE	DRC ON/OFF (standby)	Sidan 21

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.

08 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv (2 st.) Skruv (2 st.)

1. Placera Väggfästguide på väggytan.

- Väggfästguide måste ligga plant vägrätt. - Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n.

1. Placera pappersmallens Mittlinjen i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt.

1. Använd ett vasst föremål, t.ex. en kulspets- eller blyertspenna, för att markera hålens position och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 Väggfästkonsoler i rätt riktning på undersidan av Soundbar med hjälp av 2 Skruvar.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar.

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen.

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästkonsolerna sitter ordentligt på Hållarskruvarna.

- Sätt in Hållarskruvarna i den vida (nedre) delen av Väggfästkonsolerna, och skjut sedan Väggfästkonsolerna nedåt så att Väggfästkonsolerna vilar stadigt på Hållarskruvarna.

Montera kabelhållaren

Använd den medföljande Skruv för att fästa Kabelhållare på Soundbar, och använd sedan Kabelhållare för att ordna kablarna.

Installera hållarfoten

Om du inte monterar Soundbar på väggen, använder du de 2 medföljande skruvarna för att montera de 2 Hållarfötterna nedtill på Soundbar enligt bilden nedan.

- Observera att stativen på vissa Samsung TV-apparater är utformade för att ge en fast plats åt Soundbar. Slutför installationen av Soundbar genom att placera Hållarfötterna på Soundbar på stativets ben.

När Soundbar är ansluten till internet uppdateras programvaran automatiskt även när Soundbar är avstängd.

- För att använda funktionen för automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömkabeln kopplas från eller om strömmen stängs av. Om strömmen stängs av slår du på Soundbar och ansluter den på nytt.

10 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

→Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→Se avsnitten om Bluetooth-anslutning på sidorna 9 och 15.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen VOL för att stänga av funktionen.

Är volymen inställd på miniminivå?

→ Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avståndet mellan fjärrkontrollen och

Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbar-huvudenheten.

Det går inte att ansluta till tv:n.

Om ansluten via ett fast nätverk

→Kontrollera att kabeln är korrekt ansluten. (Kontrollera portnamnet för att se till att kabeln är ansluten till rätt port.) (Se motsvarande sida om varje anslutningsmetod)

→ Tryck på knappen ➞ (Källa) på Soundbar-huvudenhetens högra sida eller på fjärrkontrollen för att kontrollera att läget är korrekt.

Om ansluten via ett trådlöst nätverk

→Ansluten via Bluetooth

1. Växla Soundbar till "BT PAIRING"-läge och använd sedan tv:n för att söka igen. (Mer information finns på sidan 9.)

→Ansluten via Wi-Fi

1. Kontrollera om tv:n är en kompatibel modell.

- Endast Samsung smart TV-apparater tillverkade efter 2014 stöds.

1. Kontrollera om tv:n är ansluten till Wi-Fi.

- Om tv:n inte är ansluten till Wi-Fi använder du nätverksmenyn på tv:n för att upprätta en anslutning. (Se användarhandboken till tv:n.)

1. Kontrollera om Soundbar är ansluten till Wi-Fi.

- När Soundbar är ansluten finns den i listan över högtalare när Samsung Multiroom-appen körs på mobilenheten (t.ex. smartphone eller surfplatta). (Mer information finns på sidan 18.)

1. Sök efter en DFS-kanal.

- Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan tv:n och Soundbar. Kontakta din internetleverantör för mer information.

11 LICENS

DOLBY

AUDIO

För DTS-patent, se http://patents.dts.com. Tillverkat under licens från DTS Licensing Limited. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS 2.0 Channel är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Alla rättigheter förbehålls.

HDMI

HDMI-gränssnittet för HDMI High-Definition Multimedia och logotypen för HDMI är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och i andra länder.

Spotify®

• Spotify-programvaran använder licenser från tredje part som finns här: www.spotify.com/connect/third-party-licenses.
• Mer information om Spotify Connect finns på www.spotify.com/connect

Mer information om Open Sources som används med denna produkt finns på webbsidan: http://opensource.samsung.com

13 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

14 SPECIFIKATIONER OCH GUIDE

Specifikationer

ALLMÄNT	Vikt	6,2 kg
	Mått(B x H x D)	1060,0 x 78,0 x 130,5 mm
	Driftstemperaturintervall	+5°C till +35°C
	Intervall för luftfuktighet	10 % till 75 %
HDMI Video		1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Högtalare		Woofer x 6, Tweeter x 3, 4 ohm
Uppspelningsformat som stöds(DTS 2.0-ljud spelas upp i DTS-format.)		LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS

Obs!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.
• För strömförsörjning och strömförbrukning, se etiketten på produkten.

(Etikett: Soundbar-huvudenhetens undersida)

Var försiktig : Produkten startar om automatiskt om du slår på/av Wi-Fi/Ethernet.

Total strömförbrukning i standby-läge (W) (Alla nätverksportar är i tillståndet “PÅ”)		4,0W
Wi-Fi/Ethernet	Avaktiveringsmetod för port	Tryck på Wi-Fi SETUP-knappen på produkten i 30 sekunder för att slå på/av Wi-fi/Ethernet.
Bluetooth	Avaktiveringsmetod för port	Tryck på SPK ADD-knappen på produkten i 30 sekunder för att slå på/av Bluetooth.

Trådlösa modeller (inklusive frekvensen 5,15 GHz–5,35 GHz)

• Härmed intygar Samsung Electronics att denna utrustning uppfyller de viktigaste kraven och andra relevanta regler i direktivet 1999/5/EG. Den ursprungliga deklarationen om överensstämmelse finns på http://www.samsung.com, under sökvägen Support > Sök produktsupport, där du anger modellnamnet. Den här utrustningen kan användas i alla EU-länder. Den här utrustningen får bara användas inomhus.

Trådlösa modeller (exklusive frekvensen 5,15 GHz–5,35 GHz)

- Härmed intygar Samsung Electronics att denna utrustning uppfyller de viktigaste kraven och andra relevanta regler i direktivet 1999/5/EG.

Den ursprungliga deklarationen om överensstämmelse finns på

http://www.samsung.com, under sökvägen Support > Sök produktsupport, där du anger modellnamnet.

Den här utrustningen kan användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporate citizenship/data_corner.html om du vill veta mer om Samsungs miljöengagemang och om produktspecifika lagenliga skyldigheter (t.ex. REACH).
