Tyyppi	Soundbar-järjestelmä langattomalla subwooferilla
Malli	HW-S56A
Merkki	Samsung
Kanavat	2.1
Kokonaisteho	200W
Subwoofer	Langaton, 6,5" kaiutinelementti
Äänitilat	Normaali, Surround, Peli, Yö
Äänen dekoodaus	Dolby Digital, DTS
Liitännät	HDMI ARC, Optinen, USB, Bluetooth 4.2
Bluetooth-versio	4.2
HDMI ARC	Kyllä
USB-toisto	Kyllä (MP3, WMA)
Mitat (Soundbar)	860 x 59 x 105 mm (LxKxS)
Paino (Soundbar)	2.2 kg
Mitat (Subwoofer)	183 x 310 x 275 mm (LxKxS)
Paino (Subwoofer)	4.5 kg
Virrankulutus	25W (Soundbar), 30W (Subwoofer)
Valmiustilan virrankulutus	< 0.5W
Seinään asennettavissa	Kyllä (kiinnikkeet mukana)
Kaukosäädin	Kyllä, mukana
Pakkauksen sisältö	Soundbar, subwoofer, kaukosäädin, paristot, HDMI-kaapeli, optinen kaapeli, seinäkiinnityssarja, käyttöohje

Usein kysytyt kysymykset - HW-S56A SAMSUNG

Miten liitän soundbarin televisiooni?

Käytä mukana tulevaa HDMI-kaapelia liittääksesi soundbarin HDMI ARC -portin television HDMI ARC -porttiin. Vaihtoehtoisesti käytä optista kaapelia. Valitse sitten vastaava lähde soundbarista.

Mitä äänitiloja on saatavilla?

HW-S56A tarjoaa Normaali-, Surround-, Peli- ja Yötilat. Käytä kaukosäädintä vaihtaaksesi niiden välillä parhaan äänen saamiseksi sisällön mukaan.

Voinko ohjata soundbaria television kaukosäätimellä?

Kyllä, HDMI ARC:n kautta. Ota HDMI-CEC käyttöön televisiossasi (esim. Anynet+ Samsungille) ohjataksesi virtaa ja äänenvoimakkuutta television kaukosäätimellä.

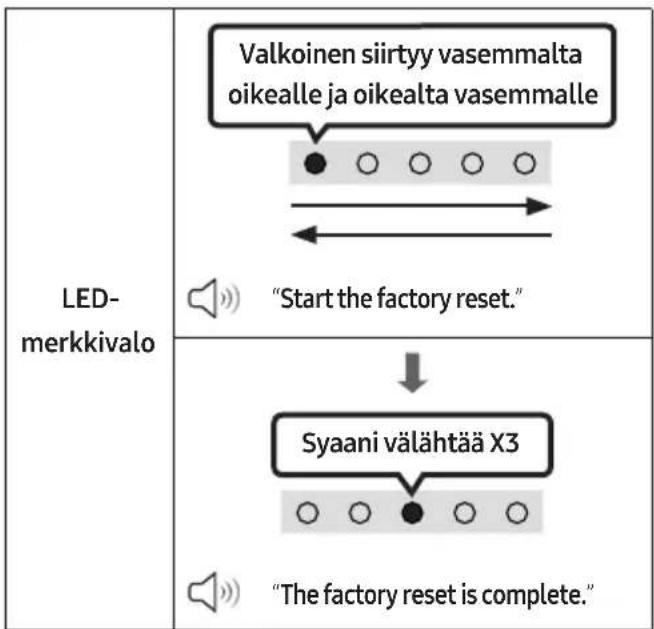

Miten nollaan soundbarin?

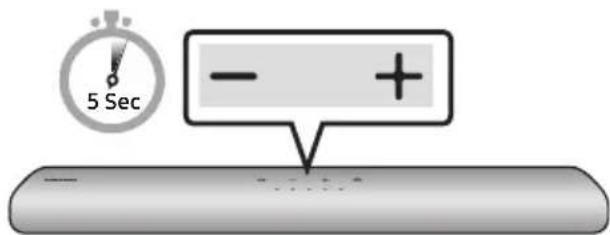

Paina ja pidä painettuna soundbarin äänenvoimakkuuden lisäys- ja vähennyspainikkeita 5 sekunnin ajan, kunnes näytöllä näkyy 'INIT'. Tämä nollaa tehdasasetuksiin.

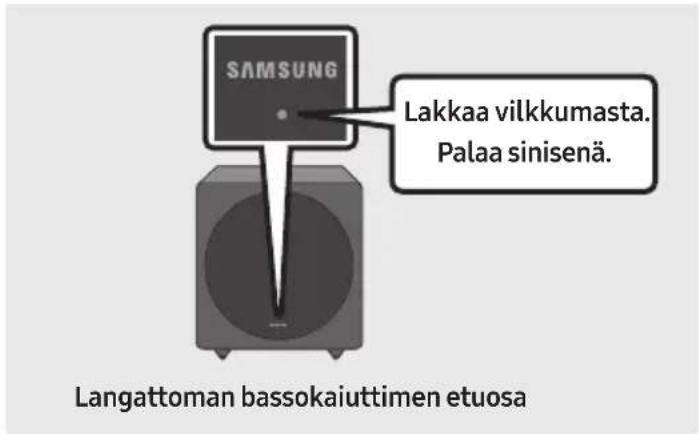

Miksi subwooferista ei tule ääntä?

Varmista, että subwoofer on kytketty pistorasiaan ja sininen LED palaa tasaisesti. Jos vilkkuu, paina subwooferin ID SET -painiketta ja sitten soundbarin painiketta pariliitoksen muodostamiseksi. Pidä ne alle 6 metrin etäisyydellä.

Voinko toistaa musiikkia Bluetoothin kautta?

Kyllä. Paina kaukosäätimen Source-painiketta, kunnes 'BT' näkyy, ota sitten Bluetooth käyttöön laitteessasi ja valitse 'Samsung HW-S56A'. Muodosta pariliitos ja toista.

Miten asennan soundbarin seinälle?

Käytä mukana tulevia seinäkiinnikkeitä. Merkitse ruuvien paikat seinään, poraa, aseta tulpat ja kiinnitä kiinnikkeet. Liu'uta sitten soundbar turvallisesti niihin.

Soundbar ei käynnisty, mitä teen?

Tarkista virtajohdon liitäntä. Varmista, että pistorasia toimii. Paina kaukosäätimen tai laitteen virtapainiketta. Jos ei vieläkään käynnisty, kokeile tehdasnollausta tai ota yhteyttä tukeen.

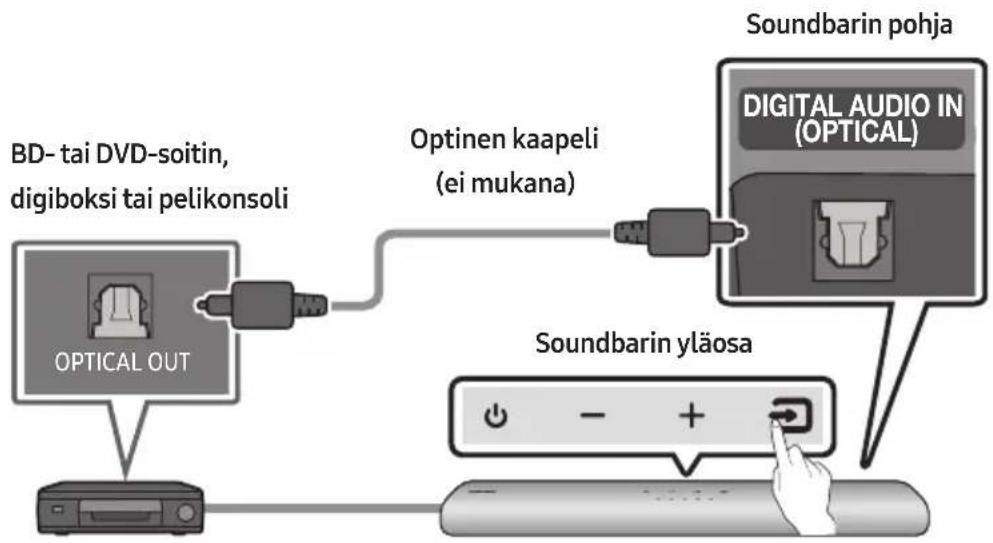

Voinko liittää toisen laitteen optisen liitännän kautta?

Kyllä. Liitä optinen kaapeli laitteesta soundbarin optiseen tuloon. Valitse optinen lähde kaukosäätimellä.

Mikä on takuuaika?

Samsung HW-S56A:n mukana tulee yleensä 1 vuoden rajoitettu takuu. Tarkista alueesi käytäntö tai ostokuitti tarkan kattavuuden osalta.

KÄYTTÖOHJE HW-S56A SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA

ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

5. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä.

MUISTUTUS : Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Kangaspinnan puhdistaminen

Poista lika tai tahra heti tuotteen pinnalta.

Joidenkin aineiden tai kauan pinnassa olleiden aineiden poistaminen ja puhdistaminen voi olla tavallista tehottomampaa.

MUISTUTUS

- Poista esimerkiksi pöly ja kädenjäljet pölynimurilla tai nukkarullalla.

– Joidenkin puhdistusharjojen sisältämät aineet voivat vahingoittaa tuotetta.
– Pyyhkeet ja puhdistusliinat voivat jättää tuotteeseen nukkaa tai likaa.

• Älä raaputa likaa kynnellä tai työkaluilla. Ne voivat vahingoittaa kangasta.
• Puhdista öljy tai nestetahrat puhtaalla valkoisella liinalla, joka on kostutettu vedellä. Jos tahra on pinttynyt, pyyhi sitä vedellä ja neutraalilla puhdistusaineella (kuten astianpesuaineella) ja liinalla.

- Muu kuin neutraali puhdistusaine voi muuttaa kankaan väriä tai vahingoittaa kangasta.

– Puhdistuksen jälkeen kuivaa alue kuivalla liinalla tai hiustenkuivaajalla.
– Vältä liiallista voimaa, jota kangas ei värjäänny eikä vahingoitu.

SISÄLTÖ

01 Osien tarkastaminen 7

Paristojen asettaminen kaukosäätimeen ennen käyttöä (kaksi AA-paristoa) 7

02 Tuotteen yleiskatsaus 8

Soundbar-laitteen yläpaneeli 8

Soundbarin alapaneeli 9

03 Kaukosäätimen käyttäminen 10

Kaukosäätimen käyttäminen ____ 10

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 15

Eri äänitehostetilojen lähtösignaalitiedot ____ 15

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä 16

04 Soundbarin kytkeminen 17

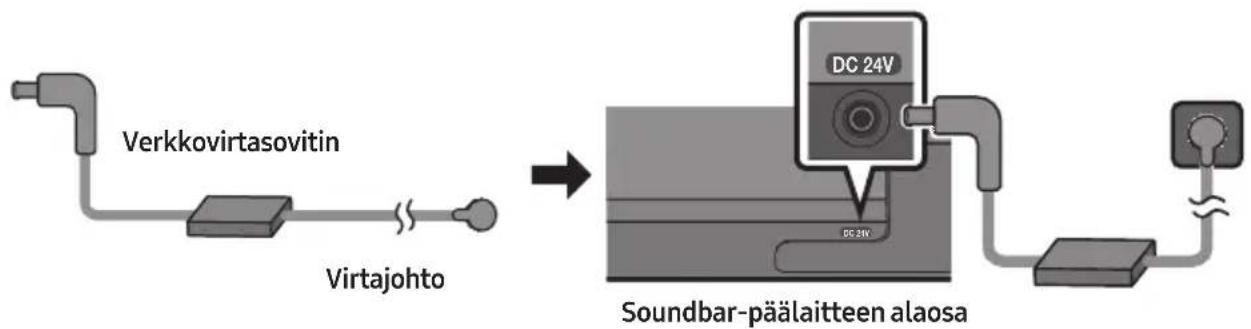

Kytkeminen pistorasiaan 17

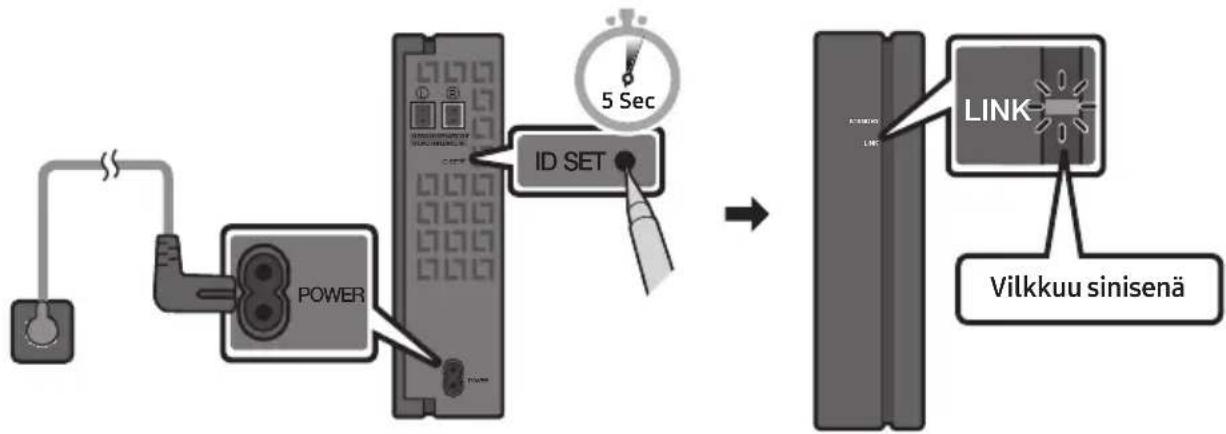

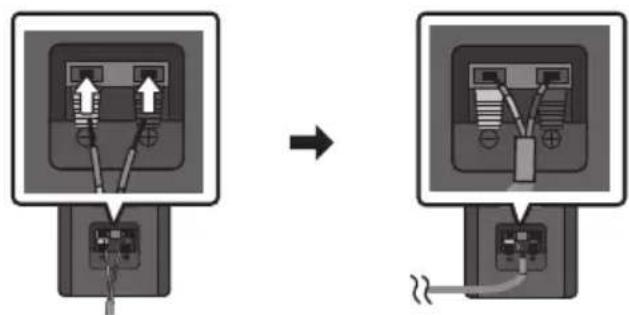

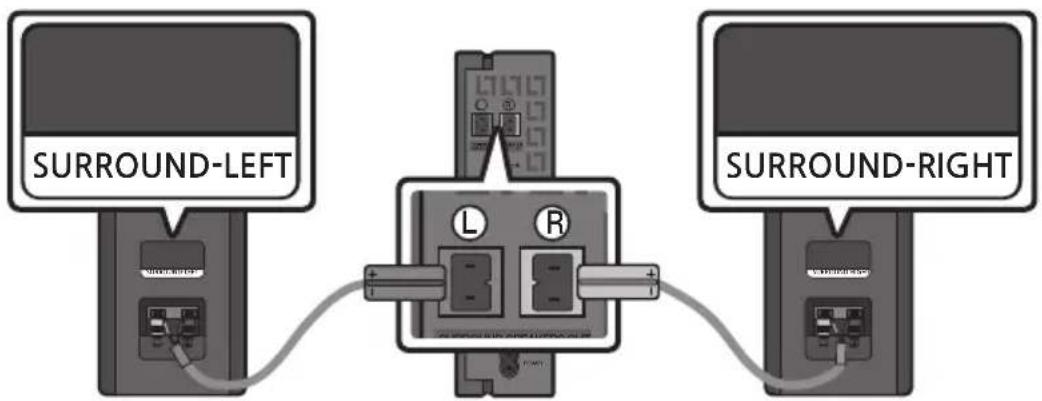

SWA-9100S-laitteen (myydään erikseen) yhdistäminen 18

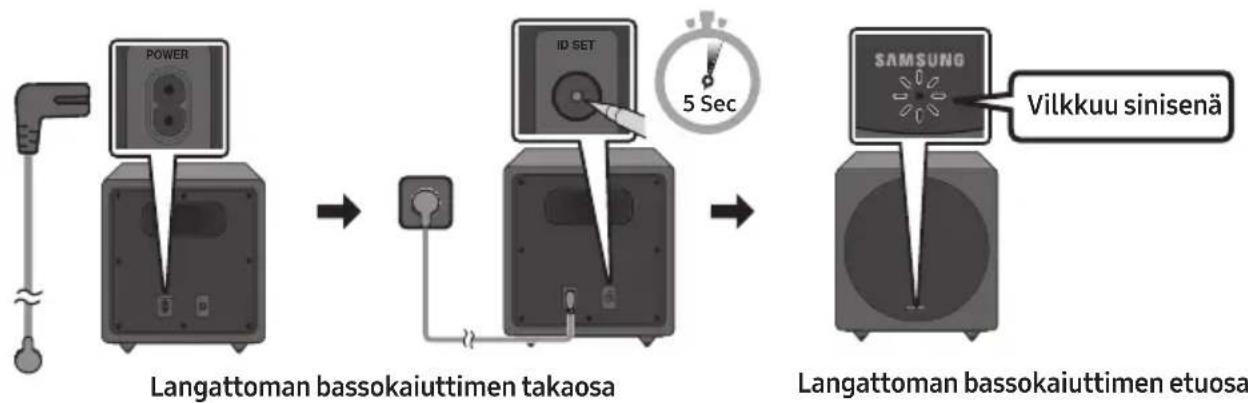

SWA-W500-laitteen (myydään erikseen) yhdistäminen ____ 20

05 Langallisen TV-yhteyden käyttäminen 22

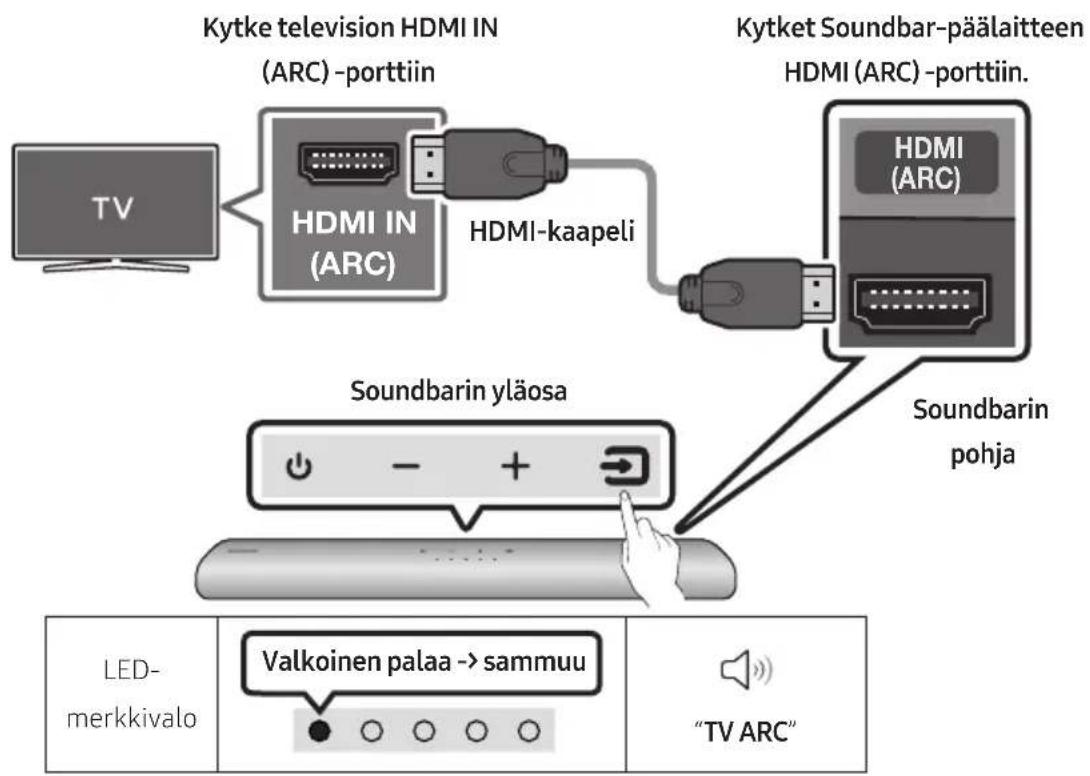

Vaihtoehto 1: HDMI-kytkentä ____ 22

Vaihtoehto 2: optisen kaapelin kytkentä ____ 24

06 Langattoman TV-yhteyden käyttäminen 25

Bluetoothilla yhdistäminen 25

07 Ulkoisen laitteen kytkeminen 27

Optisen kaapelin kytkentä ____ 27

08 USB-tallennuslaitteen kytkeminen 28

09 Mobiililaitteen yhdistäminen 30

Bluetoothilla yhdistäminen 30

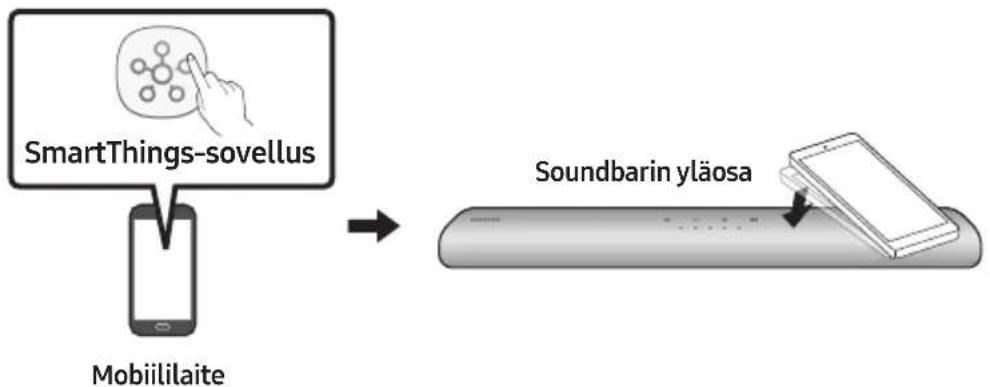

Tap Sound -toiminnon käyttäminen ____ 35

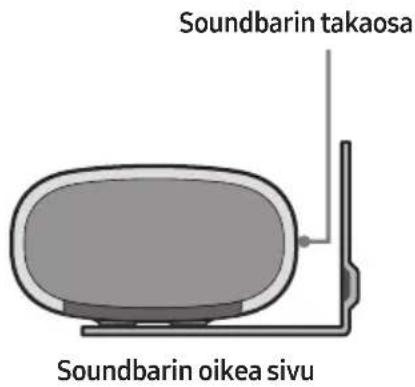

10 Seinäkiinnikkeen asentaminen 36

Asentamisen varotoimenpiteet 36

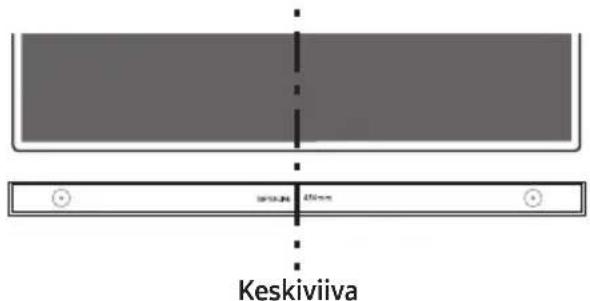

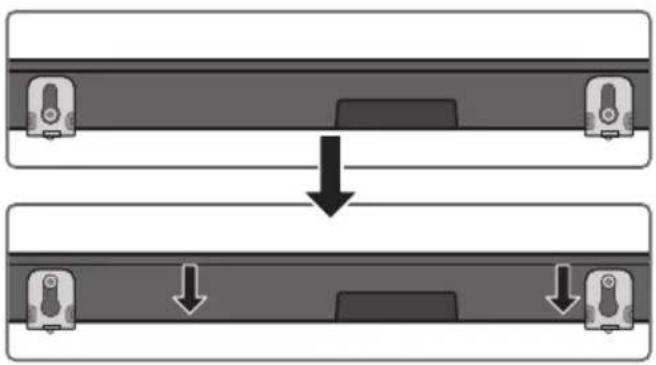

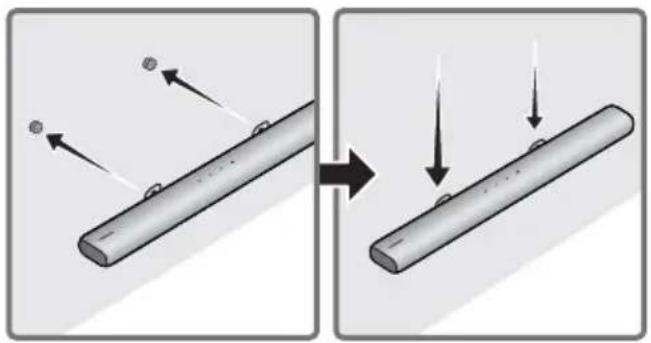

Seinäkiinnitysosat ____ 36

11 Soundbar-laitteen asentaminen television eteen 38

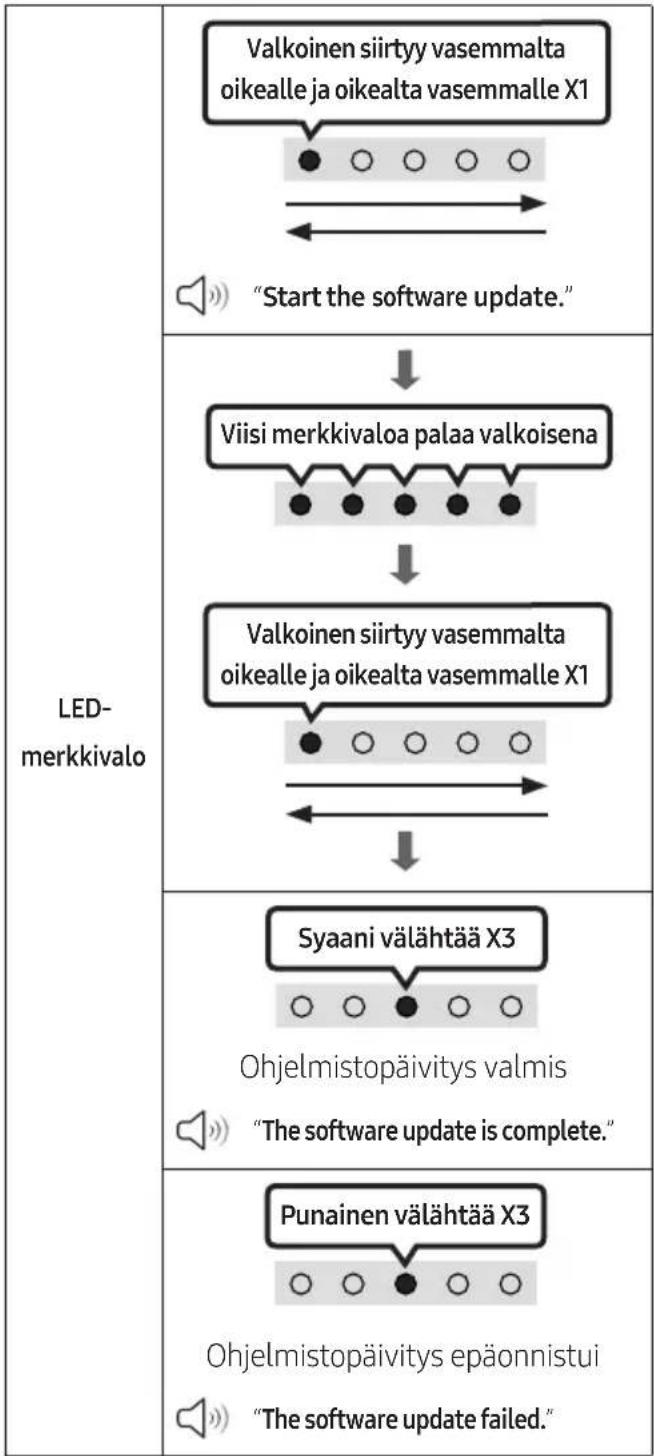

12 Ohjelmistopäivitys 39

Nollaa 40

13 Vianmääritys 41

14 Lisenssillä 42

15 Avoimen lähdekielen lisenssi-ilmoitus 43

16 Tärkeä huoltohuomautus 43

17 Tekniset tiedot ja lisätietoja 44

Tiedot 44

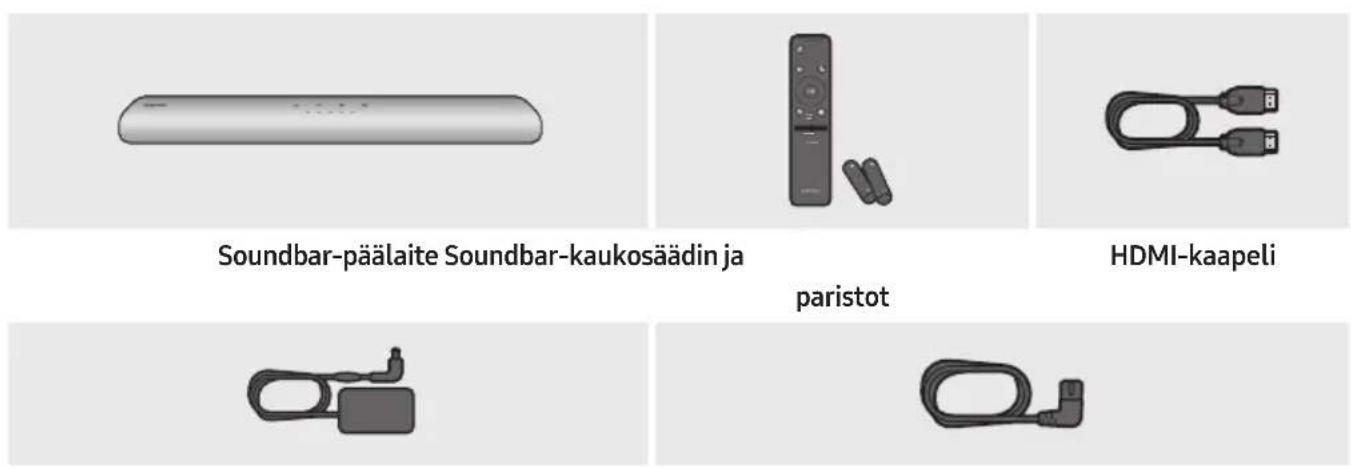

01 OSIEN TARKASTAMINEN

Verkkovirtasovitin (Soundbar) Virtajohto (Soundbar)

Seinäkiinnitin Pidikeruuvi Ruuvi Seinäkiinnitinkannatin

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.
• Lisätietoja seinäkiinnikkeestä on sivulla 36.
• Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (kaksi AA-paristoa)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen.

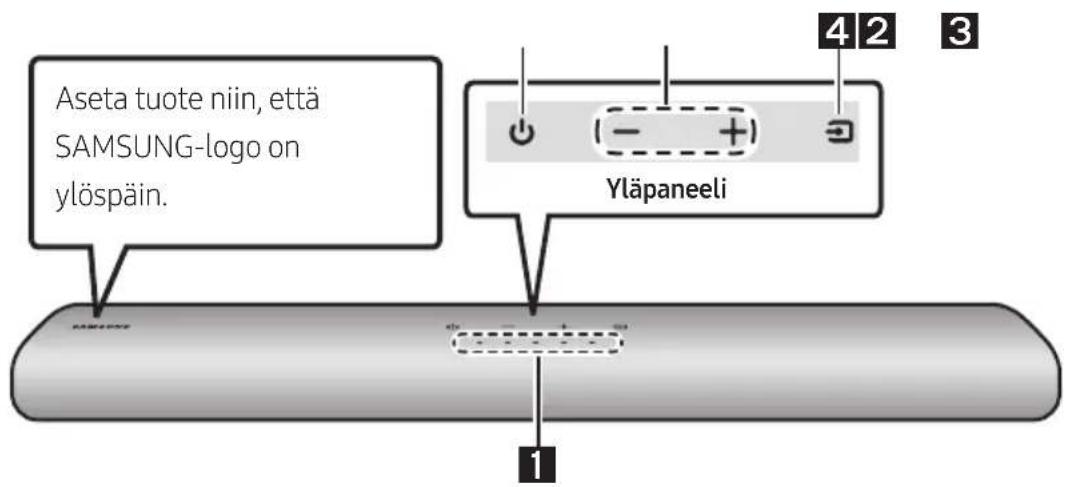

Soundbar-laitteen yläpaneeli

1	LED-merkkivalo	LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan. LED-merkkivalon väri ja valojen määrä ilmaisevat aktiivisen tilan seuraavassa kuvatulla tavalla.
		Valkoinen LED	Valkoinen LED	Monivärinen LED	Valkoinen LED	Valkoinen LED
		• Monivärinen LED-merkkivalo muuttuu Valkoiseksi, Syaaniksi, Vihreäksi, Punaiseksi, Keltainen, Oranssi, Violetti tai Siniseksi tilan mukaan.
2	Virta Kytkee ja katkaisee virran.
3	Äänenvoimakkuus	Säätää äänenvoimakkuutta.
4	Lähde	• Vaihda tilaa painamalla → (Lähde) -painiketta. Joka kerta kun vaihdat tilaa, LED-merkkivalo syttyy valkoisena ja sammu sitten.

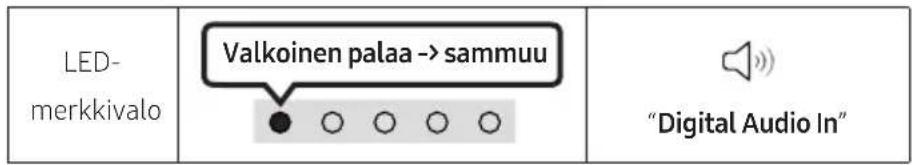

		LED-merkkivalo	Valkoinen palaa -> sammu○○○○○	Valkoinen palaa -> sammu○○○○○	Valkoinen palaa -> sammu○○○○○
			“Digital Audio In” tai “TV ARC”	“Bluetooth” “USB”

• Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.
• Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.
• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset-valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

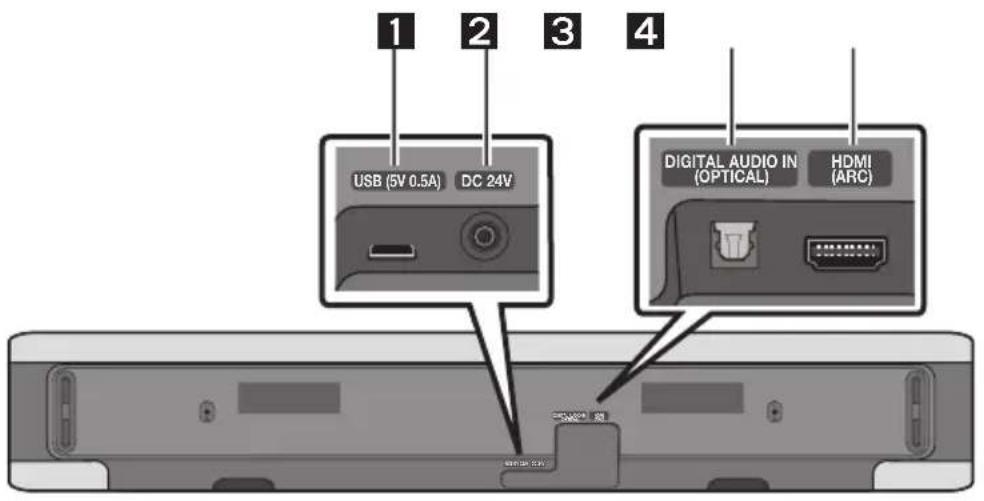

Soundbarin alapaneeli

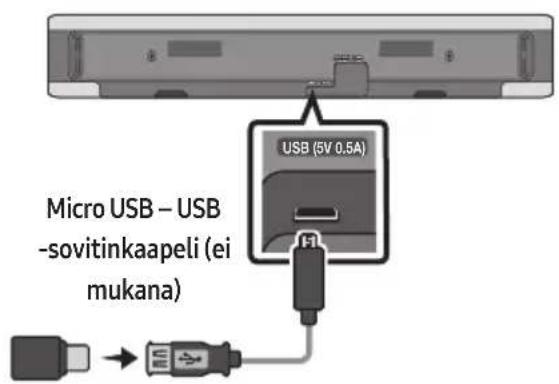

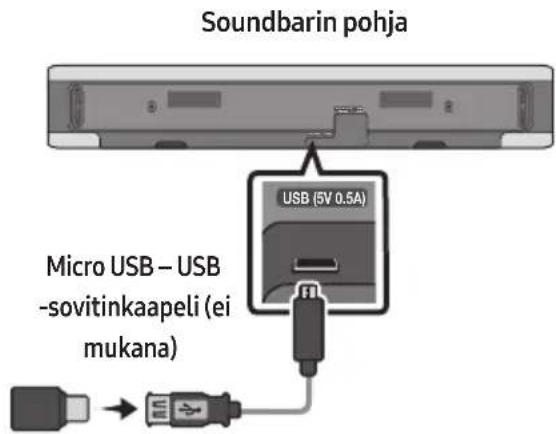

1	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
2	DC 24V (virransyöttö)Kytke tähän verkkovirtasovitin.
3	DIGITAL AUDIO IN (OPTICAL)Kytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö.
4	HDMI (ARC)Kytke TV:n HDMI (ARC) -liitäntä tähän.

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukosäätimen käyttäminen

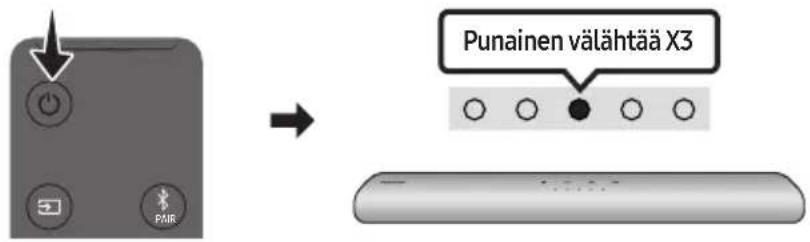

1	Virta Tällä voit kytkeä Soundbariin virran ja sammuttaa sen.
	LED- merkkivalo	Syaani välähtää X1 Käytössä	Punainen välähtää X3 Ei käytössä
	• Auto Power Down-toiminto Laite sammuu automaattisesti seuraavissa tilanteissa: - "Digital Audio In" tai "TV ARC" / "Bluetooth" / "USB"-tilassa, jos äänisignaalia ei vastaanoteta 20 minuuttiin.
2	→ (Lähde) Tällä voit valita Soundbariin yhdistetyn lähteen.
3	→ (Mykistys) Voit mykistää äänet painamalla → (Mykistys) -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.
	LED- merkkivalo	Vilkkuu X jatkuvasti ○ ○ ○ ○ ●

SOUND MODE

Painamalla tätä painiketta voit valita haluamasi äänitilan. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena.

LED-merkkivalo
	“Adaptive Sound” → “Music” → “DTS Virtual:X” → “Standard”

- Adaptive Sound

Analysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.

- Music

Tarjoaa musiikkisisältöön tavallista luonnollisemman ja täyteläisemmän äänen.

- DTS Virtual:X

Mukaansatempaava 3D-ääni mistä tahansa sisällöstä.

- Standard

Toistaa alkuperäisen äänen.

- Bluetooth Power käytössä / ei käytössä

Tämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.

- Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

• DRC (Dynamic Range Control) käytössä / ei käytössä

Voit käyttää Dolby Digital -äänen dynamiikka-alueen rajoitusta. Pidä SOUND MODE -painiketta yli 5 sekuntia painettuna Soundbar-laitteen virran ollessa katkaistuna, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käyttöön tai poistaa sen käytöstä. Kun DRC on käytössä, voimakkaita ääniä vähennetään. (Ääni voi vääristyä.)

SOUND MODE-painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
DRC käytössä / ei käytössä	Vaihto Käytössä → Ei käytössä

5	Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan.Kun painat tätä painiketta, LED-näyttö muuttuu seuraavasti.Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessäPunainen → Vihreä → Sininen.
	LED-merkkivalo	→ Pariliitos Yhteys on valmis
6	►II (Toisto/tauko)Voit toistaa musiikkia tai keskeyttää toiston painamalla painiketta USB-tilassa.
7	Ylös/Alas/Vasemmalle/OikealleValitse tai määritä toimintoja painamalla painiketta Ylös/Alas/Vasemmalle/Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.

(Äänten hallinta)

Painamalla tätä painiketta voit valita haluamasi äänitilan. Voit muuttaa haluamaasi asetusta Ylös/Alas-painikkeilla. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena.

LED-merkkivalo
	“Treble” → “Bass” → “Sync” → “Centre Level”

Voit säätää diskantti- tai bassoäänten voimakkuutta valitsemalla "Treble", "Bass", "Sync" tai "Centre Level" Ääniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.

7 Band EQ

Voit säätää jokaisen taajuusalueen ääntä painamalla (Äänten hallinta) -painiketta noin 5 sekuntia. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6-+6 Ylös/Alas-painikkeilla. (Varmista, että äänitilan asetuksena on "Standard".)

7 Band EQ
Paina (Äänen hallinta) -painiketta noin5 sekuntia.		Jokaista taajuutta voi säätää välillä -6-+6Vasemmalle/Oikealle-painikkeilla.
	“150Hz”		“150Hz” → “300Hz” → “600Hz” → “1.2kHz” → “2.5kHz” → “5kHz” → “10kHz”

Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla "Centre Level" Ääniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.
- Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse "Sync" Ääniasetukset -asetuksissa ja määritä sitten äänen viiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä Bluetooth-tilassa.)
- "Sync" on tuettu vain joissakin toiminnoissa.

Kun bassokaiutin on yhdistetty, säädä woofertaso asetukseen -12 tai välille -6-+6 painamalla painiketta ylös- tai alaspäin. Kun bassokaiuttimen yhteys on katkaistu, säädä bassotaso välille -6-+6 painamalla painiketta ylös- tai alaspäin. Jos haluat määrittää woofer (basso) -äänenvoimakkuustasoksi 0 (oletus), paina tätä painiketta. (Jos Soundbar-laite on yhdistetty langattomaan bassokaiuttimeen (myydään erikseen).)

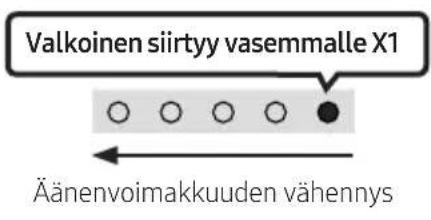

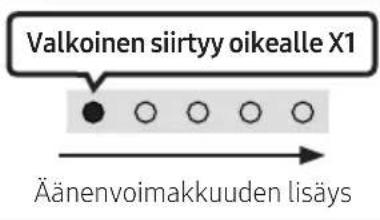

ÄÄNENVOIMAKKUUS

Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.

LED-merkkivalo

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (Ylös)	TV:n kaukosäädin käytössä / ei käytössä	Sivu 16
Vasemmalle	TV:n automaattinen yhdistäminenkäytössä / ei käytössä	Sivu 26

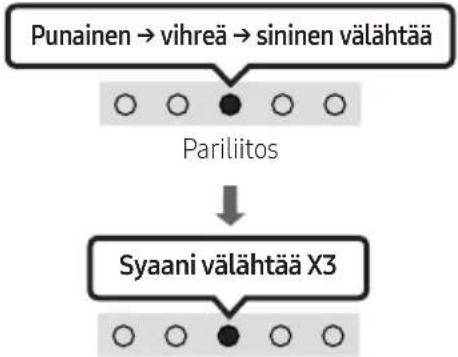

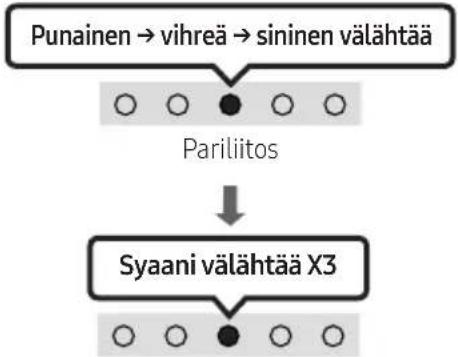

Ylös ID SET Sivu 19
(Äänten hallinta)	7 Band EQ Sivu 13
SOUND MODE	DRC käytössä / ei käytössä Sivu 11
	Bluetooth Power käytössä / ei käytössä Sivu 11
	Bluetooth-moniyhteyskäytössä / ei käytössä	Sivu 33

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo		Lähtö
		Vain Soundbar-laitteella	Vain bassokaiutin sisältyy	Bassokaiutin ja langaton takakaiutinsarja sisältyvät
Adaptive Sound	2.0 -kan 3.0	-kan 3.1 -kan 5.1 -kan
	5.1 -kan 3.0	-kan 3.1 -kan 5.1 -kan
Music	2.0 -kan 3.0	-kan 3.1 -kan 5.1 -kan
	5.1 -kan 3.0	-kan 3.1 -kan 5.1 -kan
DTS Virtual:X	2.0 -kan 3.0	-kan 3.1 -kan 5.1 -kan
	5.1 -kan 3.0	-kan 3.1 -kan 5.1 -kan
Standard	2.0 -kan 2.0	-kan 2.1	-kan 2.1 -kan
	5.1 -kan 3.0	-kan 3.1 -kan 5.1 -kan

- Samsungin langaton takakaiutinsarja ja bassokaiutin ovat ostettavissa erikseen. Jos haluat ostaa sarjan tai bassokaiuttimen, ota yhteys jälleenmyyjään, jolta ostit Soundbarlaitteen.

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

- Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

- Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

- Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV:n kaukosäädin käytössä / ei käytössä

1. Sammuta Soundbar-laite.
2. Paina WOOFER -painiketta 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "Off-TV Remote" (oletustila), "Samsung-TV Remote", "All-TV Remote". Merkkivalo muuttuu joka kerta, kun tilaa vaihdetaan, kuten alla on esitetty.

Kaukosäätimen painike LED-merkkivalo Tila
	"Off-TV Remote"(Oletustila)	Poista TV:n kaukosäädin käytöstä.
	"Samsung-TV Remote"	Ota käyttöön Samsung-television infrapunakaukosäädin.
	"All-TV Remote"	Ota käyttöön muun valmistajan television infrapunakaukosäädin.

04 SOUNDBARIN KYTKEMINEN

Kytkeminen pistorasiaan

Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

• Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Kytke ensin virtajohto verkkolaitteeseen. Kytke verkkolaite (virtakaapelilla) Soundbar-laitteeseen.
• Kytke virtajohto pistorasiaan.

HUOMAUTUKSIA

• Jos irrotat virtajohdon ja kytket sen takaisin, kun Soundbar-laite on käynnissä, laite käynnistyy automaattisesti.
• Varmista, että verkkovirtasovitin on lappeellaan pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

SWA-9100S-laitteen (myydään erikseen) yhdistäminen

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9100S, myydään erikseen) Soundbar-laitteeseen.

1. Yhdistä langaton vastaanotinmoduuli 2 tilaäänikaiuttimeen.

- Kun liität kaiutinkaapelin, liitä ydinjohdin kaiuttimeen.

- Kaiutinkaapelit on värikoodattu.

1. Tarkista vastaanotinmoduulin valmiustilan tila, kun olet kytkenyt moduulin pistorasiaan.

- Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET-painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-9100S-laitteen käyttöoppaassa.

3. ID SET

Pidä kaukosäätimen Ylös-painiketta painettuna 5 sekuntia.

- Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.

Kaukosäätimen painike LED-merkkivalo
	Yhteys on valmis

MUISTUTUS

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-9100S-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbarlaitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

1. Jos SWA-9100S-laitetta ei ole yhdistetty, toista toimenpiteen vaiheet 2–4.

SWA-W500-laitteen (myydään erikseen) yhdistäminen

1. Sammuta Soundbar-laite painamalla kaukosäätimen ⏻ (Virta) -painiketta.

1. Kytke langaton bassokaiutin pistorasiaan ja tarkista sitten sen valmiustilan tila.

- Käynnistä langaton bassokaiutin kytkemällä langattoman bassokaiuttimen virtajohto pistorasiaan ja langattomaan bassokaiuttimeen. Langattoman bassokaiuttimen LINK -merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman bassokaiuttimen takaosan ID SET -painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK -merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-W500-laitteen käyttöoppaassa.

• Pääyksikkö on painava. Varo, etteivät sormesi jää väliin, kun painat ID SET -painiketta tai kytket virtajohdon laitteen takaosaan.
• Bassokaiuttimen yläosa naarmuuntuu helposti. Käsittele sitä varovasti.

- Suojaa rungon pohjaosan Kaiutinyksikkö paineelta ja iskuilta. Kaiuttimen muoto voi muuttua tai kaiutin voi vahingoittua.

3. ID SET

Pidä kaukosäätimen Ylös-painiketta painettuna 5 sekuntia.

- Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.

Kaukosäätimen painike LED-merkkivalo
	Yhteys on valmis

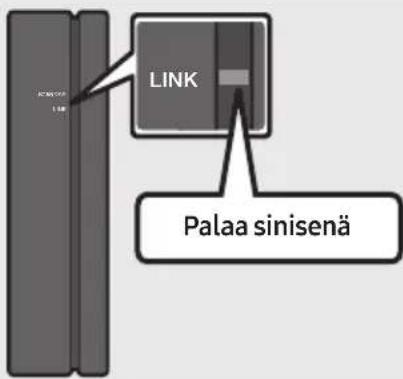

1. Tarkista, palaako LINK LED -merkkivalo sinisenä (yhteys valmis).

LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

1. Jos SWA-W500-laitetta ei ole yhdistetty, toista toimenpiteen vaiheet 2-4.

HUOMAUTUKSIA

• Älä liitä tämän laitteen tai TV:n virtajohtoa pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
  – Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

05 LANGALLISEN TV-YHTEYDEN KÄYTTÄMINEN

Vaihtoehto 1: HDMI-kytkentä

MUISTUTUS

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.
• Suositeltu kaapeli on High-Speed HDMI Cable with Ethernet.

HDMI ARC (äänten palautuskanava) -liitäntää tukevan television kytkeminen

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.
2. Käynnistä Soundbar ja televisio.
3. Television äänet kuuluvat Soundbar-laitteesta.

- Jos television äänet eivät kuulu, paina Soundbar-laitteen yläpaneelia tai kaukosäätimen

(Lähde)-painiketta ja valitse tilaksi "Digital Audio In".

- Jos ääntä ei kuulu, tarkista HDMI-kaapelin liitäntä uudelleen.

- Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla.

HUOMAUTUKSIA

• Kun yhdistät Soundbariin HDMI-kaapelilla HDMI ARC (äänten palautuskanava) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.
• Suosittelemme, että käytät ytimetöntä HDMI-kaapelia, jos se on mahdollista. Jos käytät ytimellistä HDMI-kaapelia, käytä kaapelia, jonka ytimen halkaisija on enintään 14 milliä.
• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-liitäntää.
• Jos lähetyksen äänet ovat Dolby Digital -koodattuja ja television "Digitaalisen lähdön äänimuoto" -asetuksena on PCM, suosittelemme sen vaihtamista Dolby Digitaliin. Kun vaihdat television asetusta, äänenlaatu paranee. (Television valikossa saatetaan käyttää eri nimiä kuin Dolby Digital ja PCM, mutta tämä riippuu televisiovalmistajasta.)

Vaihtoehto 2: optisen kaapelin kytkentä

Tarkistuslista ennen kytkemistä

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

1. Kun television ja Soundbarin virta on sammutettuna, kytke Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti ja television OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar ja televisio.
3. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten "Digital Audio In" -tila.
4. Television äänet kuuluvat Soundbar-laitteesta.

06 LANGATTOMAN TV-YHTEYDEN KÄYTTÄMINEN

Bluetoothilla yhdistäminen

Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.
• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot.

Ensimmäinen yhteys

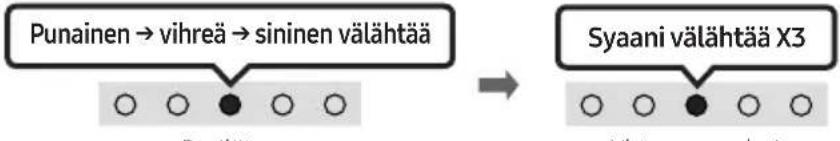

1. Siirry "Bluetooth"-tilaan painamalla Soundbar-laitteen kaukosäätimen ✝ PAIR-painiketta tai Soundbar-laitteen yläpaneelin 📄 (Lähde) -painiketta..

Bluetooth-laitepari muodostusnäppäin	LED-merkkivalo
TAI“Bluetooth”-tilassa	Pariliitos Yhteys on valmisLaiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.
		“Ready to connect via Bluetooth.”

1. Valitse Samsung-television Bluetooth-tila.

(esimerkiksi Koti (☐) → Asetukset (☒) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo → [AV] Samsung Soundbar S5A-Series (Bluetooth))

1. Valitse television luettelosta "[AV] Samsung Soundbar S5A-Series".

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa "Laiteparin muodostus tarvitaan" tai "Laitepari muodostettu". Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

1. Kuulet nyt Samsung-television äänet Soundbarista.

- Jos Soundbar-laitteen ja Samsung-television välillä on yhteysloki, Soundbar-laite yhdistetään automaattisesti, kun sen tilaksi vaihdetaan "Bluetooth".

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi [AV] Samsung Soundbar S5A-Series) Samsung-television kaiutinluettelossa, poista se.
  • Toista sitten vaiheet 1–3.

Soundbarin ja Samsung-television yhteyden katkaisminen

Paina → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten jokin muu tila kuin "Bluetooth".

- Yhteyden katkaisminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta. (Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.)

TV:n automaattinen yhdistäminen käytössä / ei käytössä

Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa Bluetooth Ready tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Vasen-painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
Bluetooth Ready Vaihto	Käytössä → Ei käytössä

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 20 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
- Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

07 ULKOISEN LAITTEEN KYTKEMINEN

Optisen kaapelin kytkentä

1. Kun ulkoinen laite ja Soundbar-laite on sammutettu, kytke Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -portti ja ulkoisen laitteen OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar-laite ja ulkoinen laite.
3. Valitse "Digital Audio In" -tila painamalla yläpaneelin tai kaukosäätimen (Lähde) -painiketta.
4. Ulkoisen laitteen ääni kuuluu Soundbar-laitteesta.

08 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Yhdistä Soundbar-laite edellä mainitulla USB-kaapelilla USB-muistitikkuun.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.

1. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten "USB"-tila.

2. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Auto Power Down), jos mitään USB-laitetta ei kytketä yli 20 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
			Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanavainen 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanavainen 160kbps
*.wav	-	16kHz ~ 48kHz	enintään 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Jos USB-laitteeseen on tallennettu liikaa kansioita (noin 200) ja tiedostoja (noin 2 000), Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.

09 MOBIILILAITTEEN YHDISTÄMINEN

Bluetoothilla yhdistäminen

Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

- Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.

Ensimmäinen yhteys

- Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on 1 metrin säteellä.

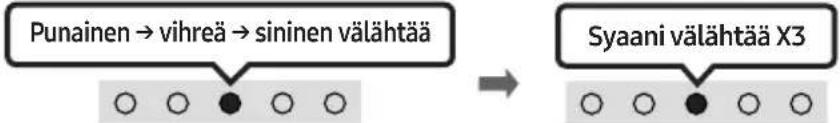

1. Siirry "Bluetooth"-tilaan painamalla Soundbar-laitteen kaukosäätimen ✝ PAIR-painiketta tai Soundbar-laitteen yläpaneelin ➞ (Lähde) -painiketta..

Bluetooth-laitepari muodostusnäppäin	LED-merkkivalo
TAI“Bluetooth”-tilassa	Parilitos Yhteys on valmisLaiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.
	[IMAGE]	“Ready to connect via Bluetooth.”

1. Valitse laitteessasi näytettävästä luettelosta "[AV] Samsung Soundbar S5A-Series".
2. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin kautta.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo ennestään jokin Soundbar-laite (esimerkiksi [AV] Samsung Soundbar S5A-Series) mobiililaitteen kaiutinluettelossa, poista se.
  • Toista vaiheet 1 ja 2.

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 20 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
- Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

- Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).

• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.
• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.
• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.
• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa:

- Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen

• Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia.
• Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille.

- Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden laitteiden pariksi Bluetooth-toiminnon käytön aikana.
• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.

Bluetooth Power käytössä / ei käytössä

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. Soundbar-laitteen monivärinen merkkivalo vilkkuu "Syaanina".

SOUND MODE-painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
Bluetooth Power käytössä / ei käytössä	Vaihto Käytössä → Ei käytössä

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
- Jos Soundbar-laitteen yhteys Bluetooth-laitteeseen katkeaa, Soundbar-laitteen monivärinen merkkivalo välähtää "Punainen" kolme kertaa.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten jokin muu tila kuin "Bluetooth".

• Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Jos Soundbar-laitteen yhteys Bluetooth-laitteeseen katkeaa, Soundbar-laitteen monivärinen merkkivalo välähtää "Punainen" kolme kertaa.

Bluetooth-moniyhteys

Soundbar-laite voidaan yhdistää kahteen Bluetooth-laitteeseen samanaikaisesti.

TV:n automaattinen yhdistäminen käytössä / ei käytössä

1. Pidä kaukosäätimen ✝ PAIR -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on sammutettuna.

2. Soundbar-laitteen monivärinen merkkivalo vilkkuu "Syaanina".

Bluetooth-laiteparinmuodostusnäppäin	LED-merkkivalo
Valmiustilassa

1. Yhdistä Soundbar-laite enintään kahteen Bluetooth-laitteeseen. (Katso sivua 30)
2. Toista musiikkia toisesta yhdistetystä Bluetooth-laitteesta, kun kaksi laitetta on yhdistetty.
3. Jos Bluetooth-laitteesta "B" toistetaan musiikkia, kun sisällön toisto on käynnissä laitteesta "A", musiikin toisto aloitetaan laitteella "B" ja sisällön toisto pysäytetään/keskeytetään automaattisesti laitteella "A".
4. AVRCP V1.4 -versiota aiemmissa versioissa musiikkia toistavan laitteen vaihtoajassa voi olla viive.

Bluetooth-laiteparin muodostaminen usean laitteen kanssa

Useiden laitteiden yhdistäminen Soundbar-laitteeseen

1. Käynnistä Soundbar-laite.
2. Paina ainoastaan "Bluetooth"-tilassa Soundbar-laitteen yläosan (Lähde)-painiketta yli 5 sekuntia, jolloin Soundbar-laite siirtyy "Bluetooth Pairing"-tilaan, ota sitten Bluetooth-laitteessa Bluetooth-toiminto käyttöön ja valitse Soundbar-laite löytyneiden laitteiden luettelosta, niin Soundbar-laite luo automaattisesti yhteyden Bluetooth-laitteeseen.
3. Toinen Bluetooth-laite voidaan liittää Soundbar-laitteen laitepariksi samalla tavalla. Jos yrität yhdistää kolmannen laitteen, yhdistetty laite, joka ei toista ääntä, menettää Bluetooth-yhteytensä, mutta se pysyy edelleen Soundbar-laitteen laiteparina.
4. Samalla tavalla voit muodostaa pariliitoksen enintään 8 Bluetooth-laitteeseen, mutta vain viimeiset 2 voivat olla yhteydessä Soundbar-laitteeseen samanaikaisesti.

HUOMAUTUKSIA

• Yhdistä Soundbar-laite enintään kahteen Bluetooth-laitteeseen.
• Toista musiikkia toisesta yhdistetystä Bluetooth-laitteesta, kun kaksi laitetta on yhdistetty.
• Jos Bluetooth-laitteesta B toistetaan musiikkia, kun sisällön toisto on käynnissä laitteesta A, musiikin toisto aloitetaan laitteella B ja sisällön toisto pysäytetään/keskeytetään automaattisesti laitteella A.
• AVRCP V1.4 -versiota aiemmissa versioissa musiikkia toistavan laitteen vaihtoajassa voi olla viive.
• Joissakin laitteissa laitteen vaihtoon voidaan käyttää ilmoitusta tai hälytystä.
• Jotkin laitteet eivät tue Bluetooth-moniyhteyttä.
• "Bluetooth Pairing" -tilasta poistutaan, jos mihinkään laitteeseen ei muodosteta pariliitosta 3 minuutin kuluessa.
• Laitteen vaihtaminen voi kestää joissakin sovelluksissa noin 7 sekuntia.
• Jos yrität yhdistää kolmannen Bluetooth-laitteen, A- tai B-laitteen yhteys katkeaa. (Sen laitteen yhteys katkeaa, jolla ei parhaillaan toisteta.)
• Vain 1 Samsung-TV tai 2 Bluetooth-laitetta voi olla yhteydessä Soundbar-laitteeseen samanaikaisesti.
• Soundbar-laitteen yhteys Bluetooth-laitteisiin katkeaa, kun se vastaanottaa yhteyspyynnön Samsung-TV:stä.

Tap Sound -toiminnon käyttäminen

Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteesta ääntä Soundbar-laitteen kautta.

- Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.

- Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio.

1. Ota laitteen Tap Sound -toiminto käyttöön.

- Lisätietoja toiminnon ottamisesta käyttöön on alla olevassa kohdassa "Ota Tap Sound -toiminto käyttöön".

1. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa "Aloita nyt". Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

2. Toista mobiililaitteesta ääntä Soundbar-laitteen kautta.

- Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

- Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.

- Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.

- Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa.

Ota Tap Sound -toiminto käyttöön

Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.

2. Valitse (≡→_) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.

3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse "Tap View, Tap Sound" -asetukseksi Käytössä.

HUOMAUTUKSIA

- Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.

- Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.

10 SEINÄKIINNIKKEEN ASENTAMINEN

Asentamisen varotoimenpiteet

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbarin.

- Halkaisija: M5

- Pituus: suosittelemme vähintään 35 milliä.

• Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbarin seinälle.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu virtualähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitin

Pidikeruuvi Ruuvi

Seinäkiinnitinkannatin

1. Aseta Seinäkiinnitin seinäpintaa vasten.

- Seinäkiinnitin on asetettava vaakasuoraan asentoon. - Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitin seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse reikien paikat kynällä ja irrota Seinäkiinnitin.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien.

Kuvassa on esitetty Soundbar-laitteen keskikohdan asentaminen television keskikohtaan.

Aseta Soundbar-laite vähintään 3 cm:n päähän televisiosta.

HUOMAUTUKSIA

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.
• Riittämätön etäisyys televisioon voi aiheuttaa akustisia ongelmia.

12 OHJELMISTOPÄIVITYS

Tärkeää: Säilytä alkuperäiset asetukset päivityksen jälkeen.

1. Liitä USB-muistitikku tietokoneen USB-porttiin.
   Tärkeää: Varmista, että USB-muistitikulla ei ole musiikkitiedostoja. Tällöin laiteohjelmistossa voi ilmetä virhe.
2. Siirry osoitteeseen (samsung.com) → valitse Anna mallinumero ja anna Soundbar-laitteen malli. Valitse oppaat ja ladattavat tiedostot ja lataa uusin ohjelmistotiedosto.
3. Tallenna ladattu ohjelmisto USB-muistitikulle ja pura kansio valitsemalla Extract Here (Pura tänne).

4. Käynnistä Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku Micro USB-sovitinkaapelin naarasliitäntään. Kytke kaapeli Soundbar-laitteen USB-porttiin.

5. Kytke USB-kaapeli Soundbar-laitteeseen ja vaihda USB-lähteeseen. Ohjelmisto päivitetään automaattisesti, ja päivitys suoritetaan 2 minuutissa. Päivitysprosessin aikana viisi merkkivaloa alkavat vilkkua peräkkäin, sitten kaikki viisi merkkivaloa palavat kirkkaasti valkoisina ja tämän jälkeen viisi merkkivaloa vilkkuvat taas peräkkäin. Kun päivitys on valmis, syaani merkkivalo välähtää kolme kertaa, ja Soundbar-laite käynnistyy automaattisesti uudelleen.

- Tässä laitteessa on DUAL BOOT -toiminto. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

Jos merkkivalot eivät vilku peräkkäin

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.
2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

HUOMAUTUKSIA

• Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
• Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.
• Säilytä alkuperäiset asetukset päivityksen jälkeen. (esim. äänenvoimakkuus, äänikenttä jne.)

- Kun laiteohjelmistopäivitys on valmis, Soundbar-laite käynnistyy automaattisesti ja puhekäyttöliittymä tulee näkyviin. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.

- Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.

- USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

Nollaa

Kun Soundbar-laite on käynnissä, paina laitteen (ei kaukosäätimen) - + (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään viiden sekunnin ajan. LED-näyttö muuttuu alla kuvatulla tavalla, minkä jälkeen Soundbar-laite nollataan.

MUISTUTUS

- Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.

13 VIANMÄÄRITYS

Tarkista seuraavat asiat ennen yhteydenottoa huoltoon.

Soundbar-laite ei käynnisty.

→Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

→Irrota virtajohto ja kytke se sitten uudelleen.
→Irrota virtajohto ulkoisesta laitteesta ja yritä uudelleen.
→Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 10.)

Jos kaukosäädin ei toimi.

→Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.
→Vaihda paristot uusiin.

Soundbar-laite ei toista mitään ääntä.

→Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
→Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
→Valitse television äänilähdöksi Soundbar.
(Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Asetukset ( )
Ääni → Äänilähtö → valitse Soundbar)
→Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen.
→Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta.
→Alusta tuote ja yritä uudelleen. (Katso sivua 40.)

Jos televisiota ei ole kytketty HDMI (ARC) -liitännällä.

→Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään. (Katso sivua 22.)
→Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.
→HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa.
(Samsung-televisionssa voit tehdä sen valitsemalla Koti ( → Asetukset ( )
Yleiset → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

→Kun yhdistät uuden laitteen, siirry Bluetooth-laiteparin muodostustilaan.
(Paina kaukosäätimen ✝ PAIR -painiketta tai paina laitteen → (Lähde) -painiketta vähintään viiden sekunnin ajan.)
→Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta.
→Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( [n]) → Asetukset ( ◎ → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)
→Irrota virtapistoke, kytke se takaisin ja yritä uudelleen.
→Alusta tuote ja yritä uudelleen. (Katso sivua 40.)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

→Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.
→Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Bluetooth-moniyhteys ei toimi.

→Kun televisio on yhdistetty Soundbar-laitteeseen, Bluetooth-moniyhteys ei ehkä toimi. Katkaise Soundbar-laitteen ja television välinen yhteys ja yritä uudelleen.
→Tarkista, onko Bluetooth-moniyhteys-asetus käytössä. (Perehdy “Soundbar-laite ei muodosta Bluetooth-yhteyttä.” -osioon.)
→ Katkaise sisältöä toistavan laitteen yhteys, muodosta pariliitos yhdistettävään laitteeseen ja muodosta taas yhteys edelliseen laitteeseen.
→Jos ääntä ei kuulu, vaikka yhteys on muodostettu oikein, perehdy "Ääni katkeilee Bluetooth-yhteyttä käytettäessä." -osioon.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

→Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio.

14 LISENSSILLÄ

DOLBY AUDIO

Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyviä kysymyksiä tai pyyntöjä, ota yhteys Samsung Open Sourceen (http://opensource.samsung.com)

16 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos
  (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
  (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

17 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-S56A
USB 5V/0,5A
Paino 2,7 kg
Mitat (leveys x korkeus x syvyys) 764,0 x 68,0 x 125,0 mm
Käyttölämpötila	- +35°C+5°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	(30W x 2) + (30W x 2) + 20W
Tuetut toistomuodotDTS, Dolby® Digital (DTS Virtual Surround toistetaan DTS-muodossa.)	2-kanavainen PCM, Dolby AudioTM(Dolby® Digital -tuki), DTS, DTS Virtual:X
LANGATTOMAN LAITTEEN LÄHTÖTEHO Lähetysteho on 9 dBm.

Kokonaisvirrankulutus valmiustilassa (W) 0,5W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset.

Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa

http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi.

Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä.

Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen

(elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa

Ulkoisten teholähteiden ekosuunnitteluvaatimukset :

www.samsung.com/global/ecodesign_component

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.
