Type	Lydplankesystem med trådløs subwoofer
Modell	HW-S56A
Merke	Samsung
Kanaler	2.1
Total effektutgang	200W
Subwoofer	Trådløs, 6,5" driver
Lydmoduser	Standard, Surround, Spill, Natt
Lydavkoding	Dolby Digital, DTS
Tilkoblingsmuligheter	HDMI ARC, Optisk, USB, Bluetooth 4.2
Bluetooth-versjon	4.2
HDMI ARC	Ja
USB-avspilling	Ja (MP3, WMA)
Dimensjoner (Lydplanke)	860 x 59 x 105 mm (BxHxD)
Vekt (Lydplanke)	2,2 kg
Dimensjoner (Subwoofer)	183 x 310 x 275 mm (BxHxD)
Vekt (Subwoofer)	4,5 kg
Strømforbruk	25W (Lydplanke), 30W (Subwoofer)
Standby-strøm	< 0,5W
Veggmonterbar	Ja (braketter inkludert)
Fjernkontroll	Ja, inkludert
Innhold i esken	Lydplanke, subwoofer, fjernkontroll, batterier, HDMI-kabel, optisk kabel, veggfeste, bruksanvisning

Ofte stilte spørsmål - HW-S56A SAMSUNG

Hvordan kobler jeg lydplanken til TV-en?

Bruk den medfølgende HDMI-kabelen til å koble HDMI ARC-porten på lydplanken til HDMI ARC-porten på TV-en. Alternativt kan du bruke en optisk kabel. Velg deretter den tilsvarende kilden på lydplanken.

Hvilke lydmoduser er tilgjengelige?

HW-S56A tilbyr standard-, surround-, spill- og nattmoduser. Bruk fjernkontrollen for å veksle mellom dem for optimal lyd basert på innhold.

Kan jeg styre lydplanken med TV-fjernkontrollen?

Ja, via HDMI ARC. Aktiver HDMI-CEC på TV-en (f.eks. Anynet+ for Samsung) for å styre strøm og volum med TV-fjernkontrollen.

Hvordan tilbakestiller jeg lydplanken?

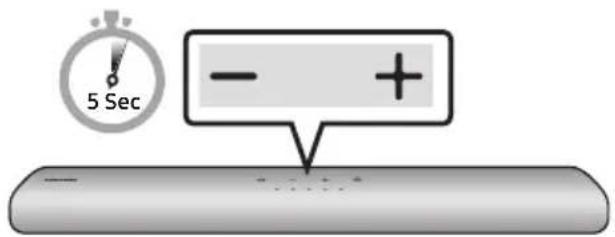

Trykk og hold inne volum opp og volum ned-knappene på lydplanken i 5 sekunder til 'INIT' vises på skjermen. Dette tilbakestiller til fabrikkinnstillinger.

Hvorfor kommer det ingen lyd fra subwooferen?

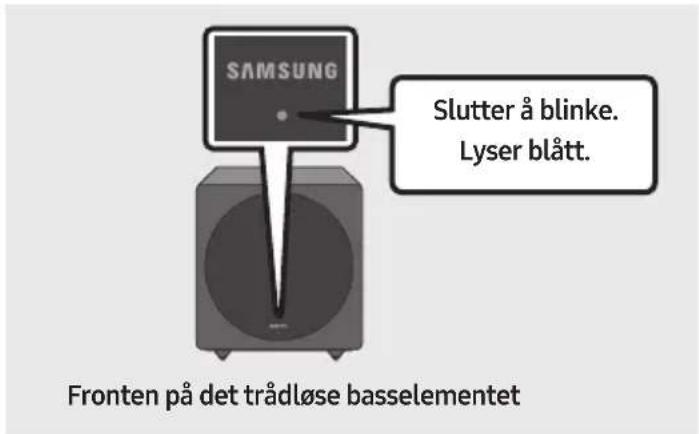

Sørg for at subwooferen er koblet til og at den blå LED-en lyser fast. Hvis den blinker, trykk på ID SET-knappen på subwooferen og deretter på lydplanken for å pare dem. Hold dem innenfor 6 meter.

Kan jeg spille musikk via Bluetooth?

Ja. Trykk på kildeknappen på fjernkontrollen til 'BT' vises, aktiver deretter Bluetooth på enheten din og velg 'Samsung HW-S56A'. Par og spill.

Hvordan monterer jeg lydplanken på veggen?

Bruk de medfølgende veggfeste-brakettene. Merk skrueposisjoner på veggen, bor, sett inn plugger og fest brakettene. Skyv deretter lydplanken forsiktig på dem.

Lydplanken slår seg ikke på, hva gjør jeg?

Sjekk strømkabeltilkoblingen. Sørg for at stikkontakten fungerer. Trykk på strømknappen på fjernkontrollen eller enheten. Hvis den fortsatt er av, prøv en tilbakestilling til fabrikkinnstillinger eller kontakt kundestøtte.

Kan jeg koble til en annen enhet via optisk?

Ja. Koble en optisk kabel fra enheten til den optiske inngangen på lydplanken. Velg den optiske kilden ved hjelp av fjernkontrollen.

Hva er garantiperioden?

Samsung HW-S56A leveres vanligvis med 1 års begrenset garanti. Sjekk policyen i din region eller kjøpskvitteringen for nøyaktig dekning.

BRUKSANVISNING HW-S56A SAMSUNG

Tilslutter elektrisk strøm 17

Tilslutter elektrisk strøm

1. Hvis SWA-9100S ikke er tilsluttet, gentages proceduren fra trin 2 til 4.

1. Tilslut den trådløse subwoofer, og kontroller derefter dens standbystatus.

Den trådløse subwoofers underside

1. Hvis SWA-W500 ikke er tilsluttet, gentages proceduren fra trin 2 til 4.

BEMÆRKNINGER

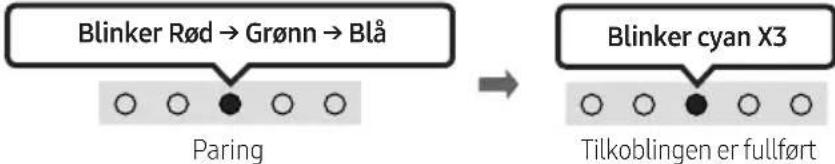

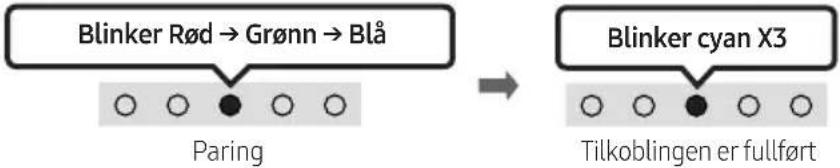

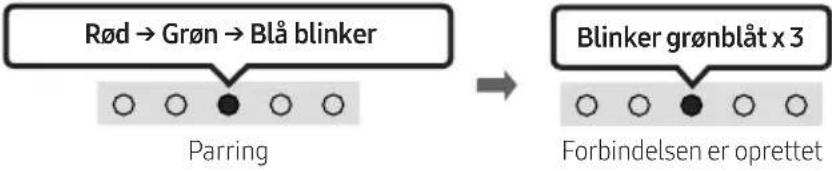

Den første tilslutning

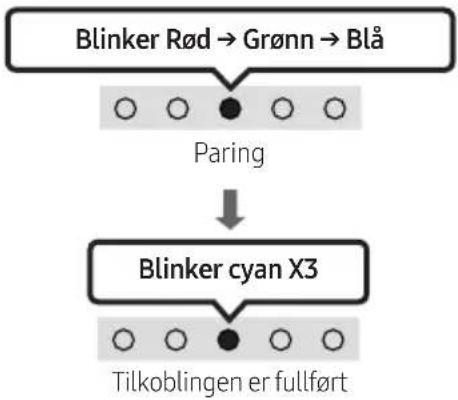

1. Tryk på knappen ✝ PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen ➞ (Kilde) på toppanelel på Soundbar for at vælge tilstanden "Bluetooth".

Bluetooth parring-knap LED-indikator
ELLERNår apparatet er i “Bluetooth”-tilstand	Indtil parringen er fuldført, skidtes flerfarvet LED somRød→Grøn→Blåskiftevis.
		“Ready to connect via Bluetooth.”

"Bluetooth Ready". (Slå til → fra)

Venstre knap LED-indikator
	Til (standard)	Fra
Bluetooth Ready Slå til → Fra

Den første tilslutning

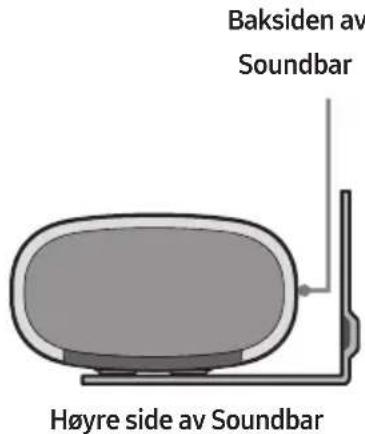

1. Monter Soundbar med de tilhørende

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

FORSIKTIG

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7\~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.

3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nädd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG : Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

Stoffrengjøring

Fjern eventuell skitt eller flekker på produktoverflaten umiddelbart.

Fjerning og rengjøring kan være mindre effektivt for noen stoffer eller hvis det blir gjenværende over lengre tid.

FORSIKTIG

- Bruk en støvsuger eller en selvklebende lorull til å fjerne støv, håndavtrykk og lignende.

- Noen rengjøringsbørster kan skade produktet, avhengig av materialene de inneholder.

- Håndklær og rengjøringskluter kan legge igjen lo eller smuss på produktet.

- Ikke bruk en spiker eller andre verktøy til å skrape av smusset. Det kan skade stoffet.

- Bruk en ren hvit klut fuktig med vann for å fjerne olje eller væskeflekker. Hvis flekken vedvarer, tørk den med en blanding av vann og nøytralt vaskemiddel (for eksempel oppvasksåper) og en klut.

- Et ikke-nøytralt vaskemiddel eller rengjøringsmiddel kan forårsake misfarging eller stoffskade.

- Etter rengjøring, bruk en tørr klut eller hårføner til å tørke området.

- Ikke bruk overdreven kraft for å unngå misfarging eller stoffskade.

INNHOLD

01 Kontrollere komponentene 7

Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2) ____ 7

02 Produktoversikt 8

Toppanel på Soundbar 8

Bunnpanel på Soundbar 9

03 Bruke fjernkontrollen 10

Slik bruker du fjernkontrollen ____ 10

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 15

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 15

Justere Soundbar-volumet med en TV-fjernkontroll 16

04 Koble til Soundbar 17

Koble til elektrisk strøm 17

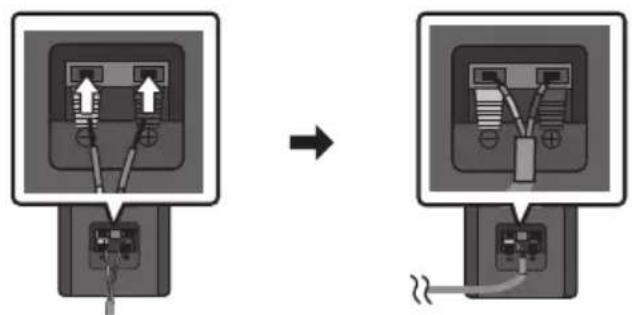

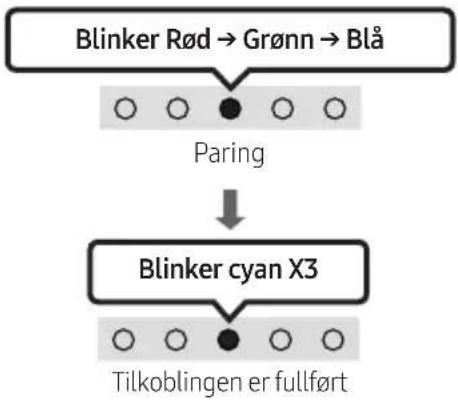

Koble en SWA-9100S (selges separat) 18

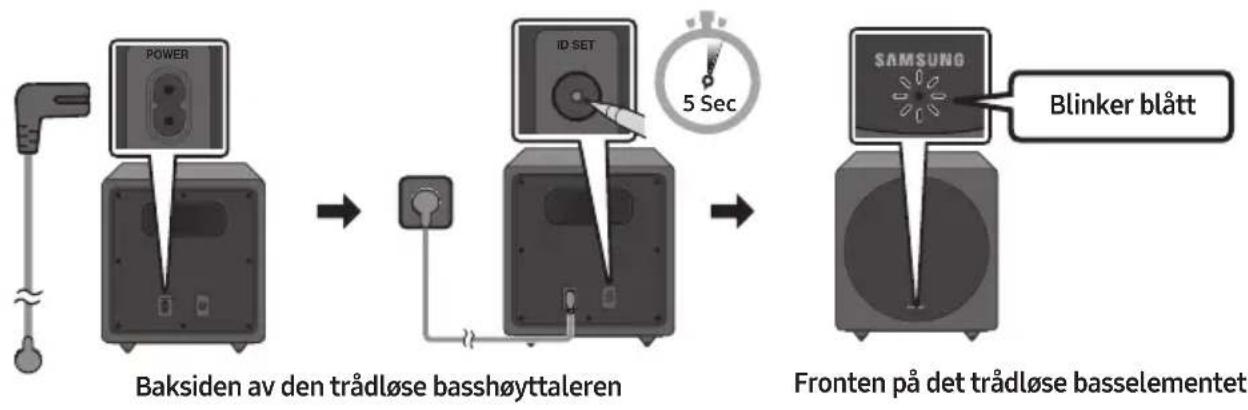

Koble til en SWA-W500 (selges separat) 20

05 Bruke en kablet tilkobling til TV-en 22

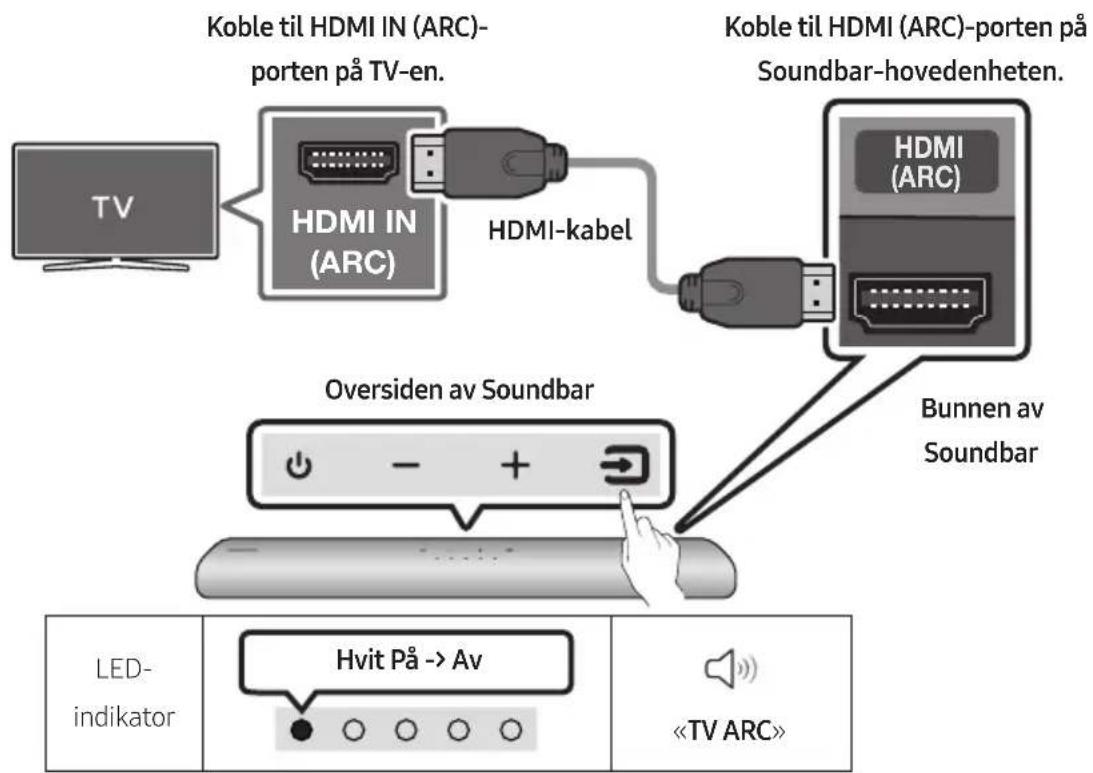

Metode 1. Koble til med en HDMI ____ 22

Metode 2. Koble til med en optisk kabel ____ 24

06 Bruke en trådløs tilkobling til TV-en 25

Koble til via Bluetooth 25

07 Koble til en ekstern enhet 27

Forholdsregler ved installasjon ____ 36

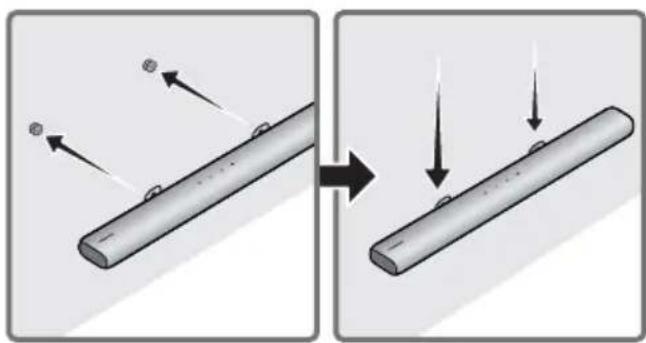

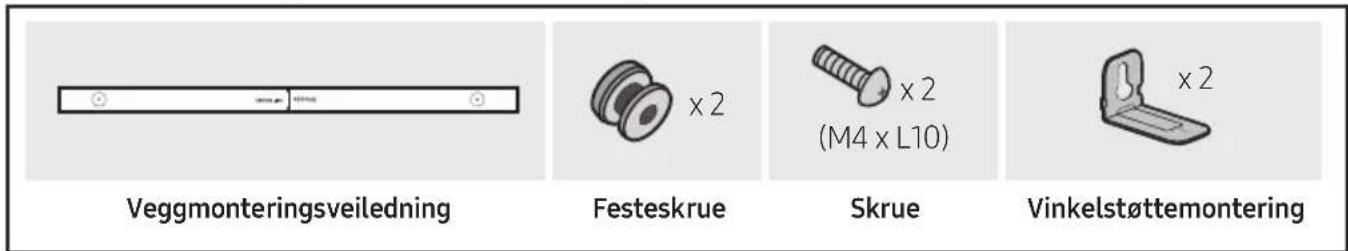

Veggfestets komponenter ____ 36

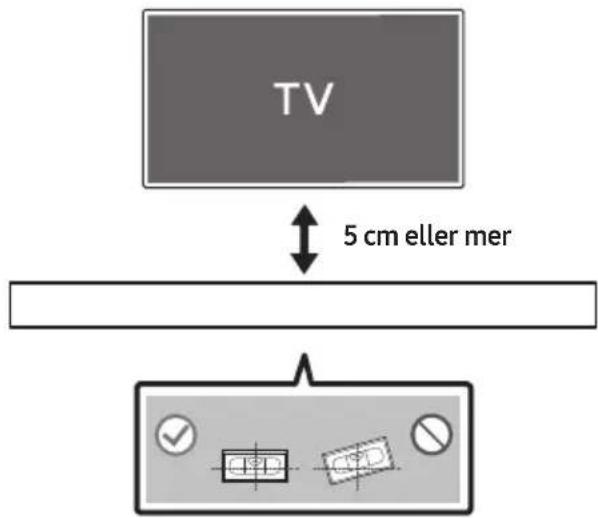

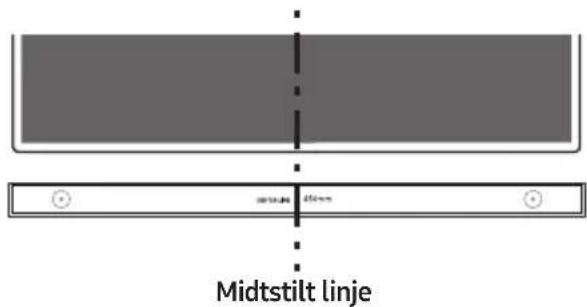

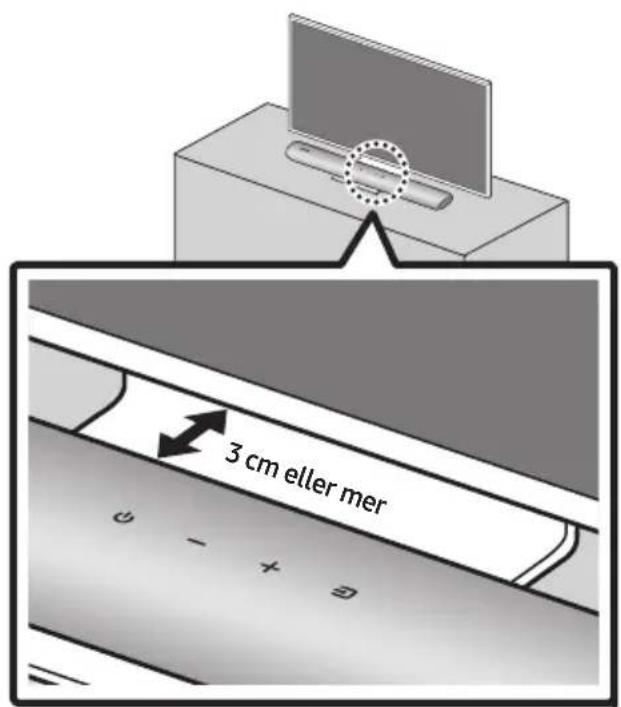

11 Installere Soundbar foran TV-en 38

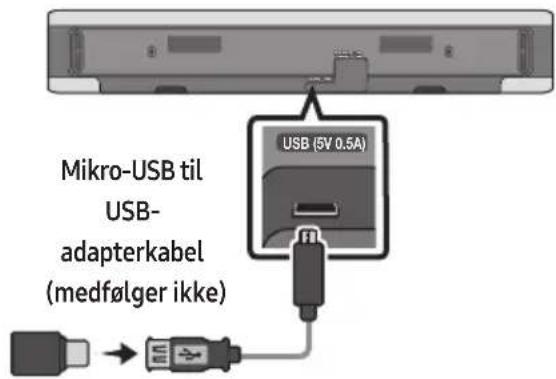

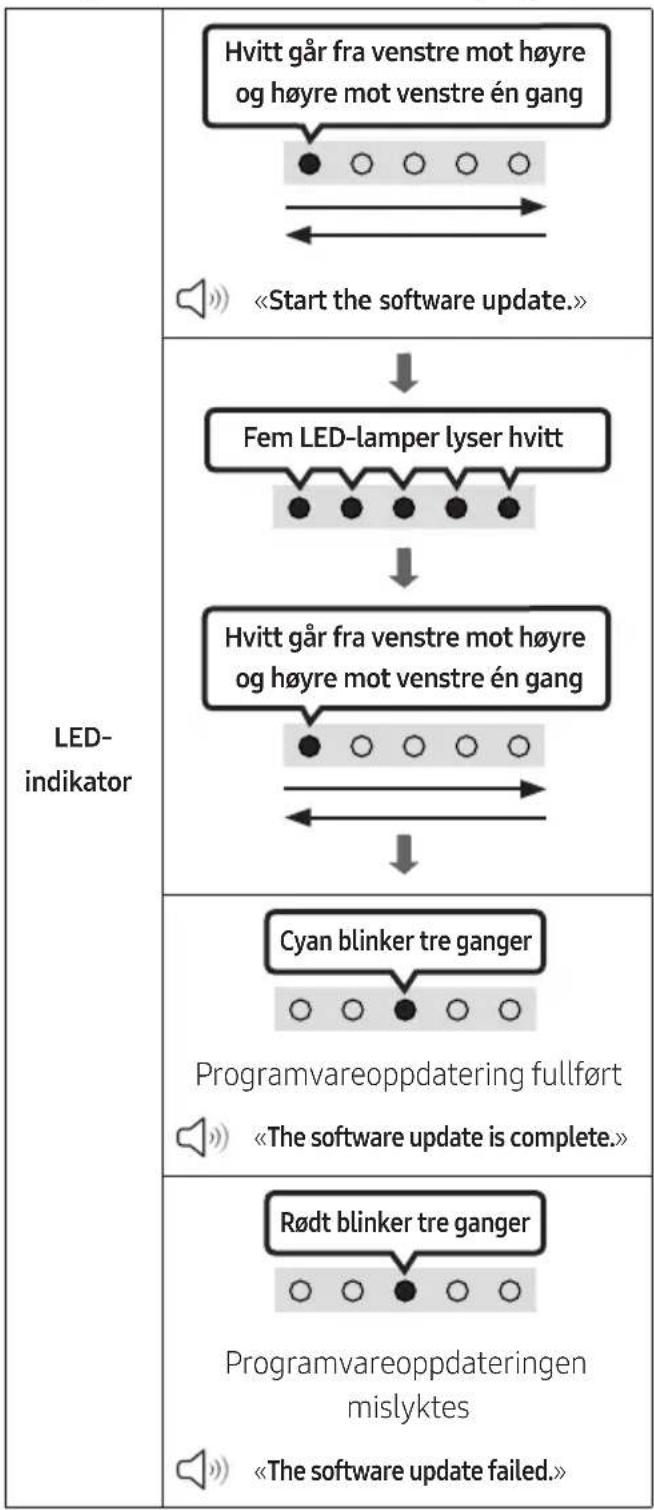

12 Programvare-oppdatering 39

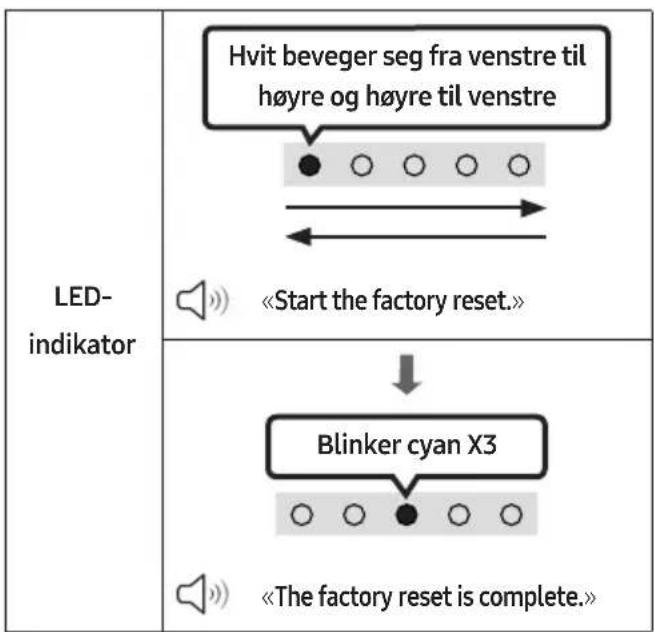

Tilbakestill 40

13 Feilsøking 41

14 Lisens 42

15 Lisensmerknader om åpen kildekode 43

16 Viktig merknad om service 43

17 Spesifikasjoner og veiledning 44

Spesifikasjoner 44

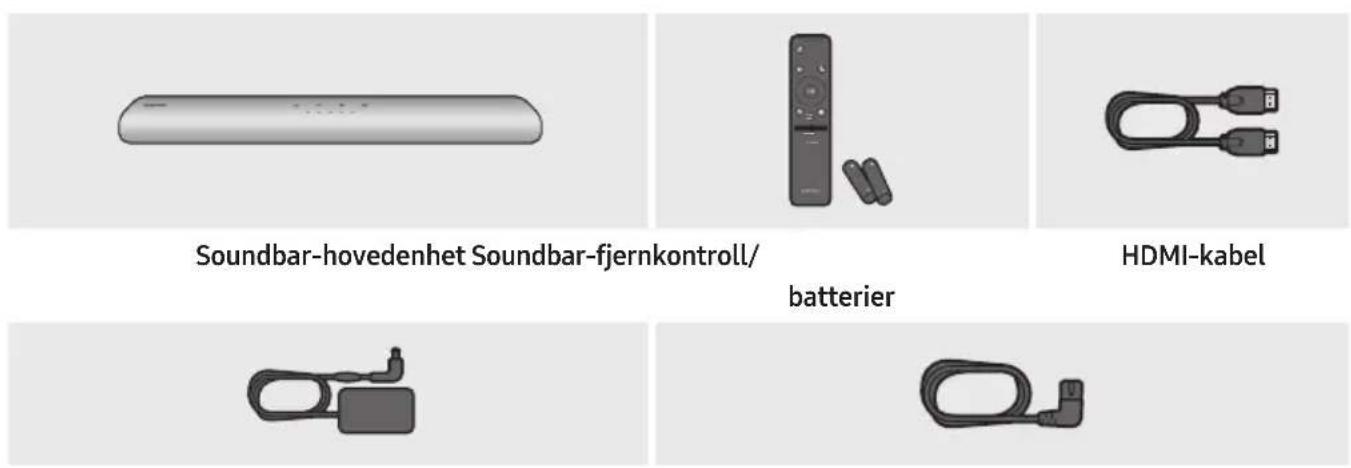

01 KONTROLLERE KOMPONENTENE

Strømadapter (Soundbar) Strømledning (Soundbar)

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av Soundbar-hovedenheten)
• For å kjøpe flere komponenter eller valgfrie kabler, kontakt et Samsung servicesenter eller Samsung kundeservice.
• For mer informasjon om veggmonteringen, se side 36.
• Design og spesifikasjoner kan endres uten foregående varsel.
• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.

1	LED-indikator	LED-indikatoren blinker, lyser eller endrer farge avhengig av den aktuelle modusen eller statusen til Soundbar. Fargen på LED-indikatoren og antall lys indikerer aktiv modus som beskrevet nedenfor.
		Hvit LED	[22Z3]Hvit LED	Flerfarget LED	Hvit LED	Hvit LED
		Den flerfargede LED-en endres til Hvit, Cyan, Grønn, Rød, Gul, Oransje, Lilla, og Blå avhengig av modusen eller statusen.
2	Strøm Slår strømmen av og på.
3	Volum Justerer volumet.

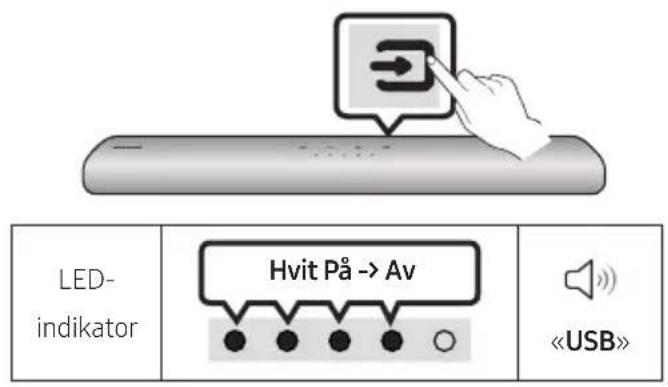

4	Kilde	Trykk på (Kilde)-knappen for å endre modusen. Hver gang du endrer modusen, tennes LED-en hvit og slås av.
		LED-indikator
			«Digital Audio In» eller «TV ARC»	«Bluetooth» «USB»

• Når du plugger inn AC-ledningen, vil strømknappen aktiveres etter fire til seks sekunder.
• Når du slår på denne enheten, vil den avgi lyd først etter fire til fem sekunder.
• Hvis du hører lyder fra både TV-en og Soundbar, gå til Innstillinger-menyen for TV-lyden og endre TV-høyttaleren til Ekstern høyttaler.

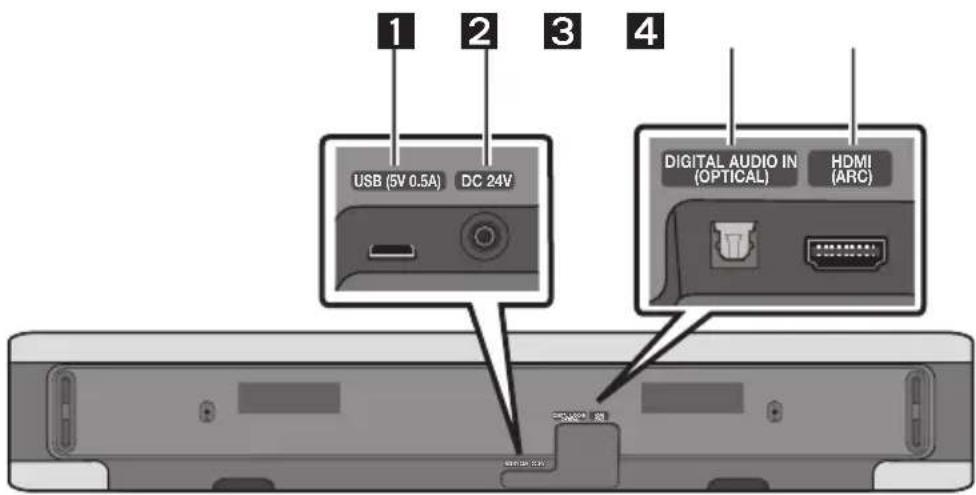

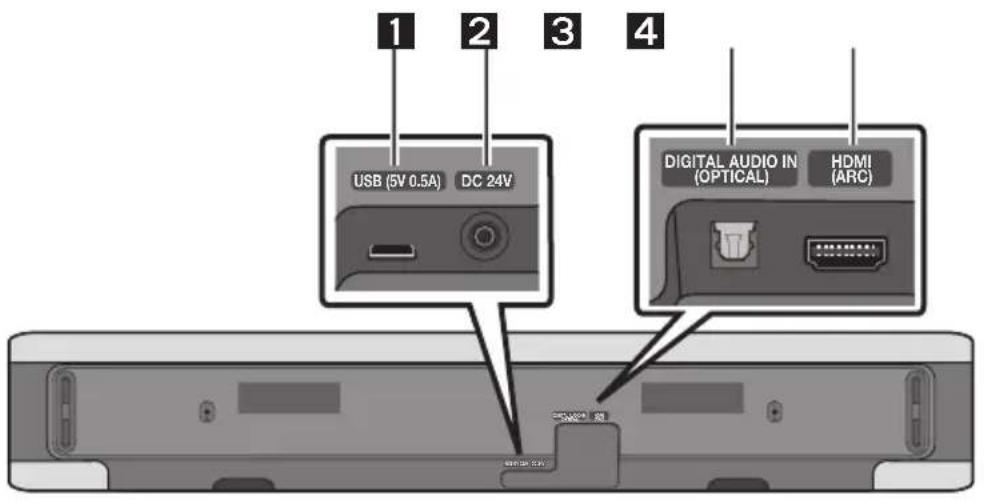

Bunnpanel på Soundbar

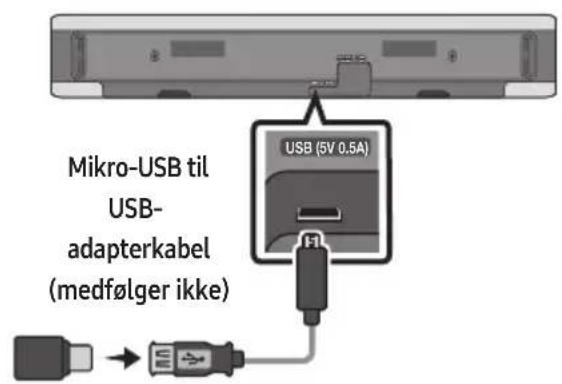

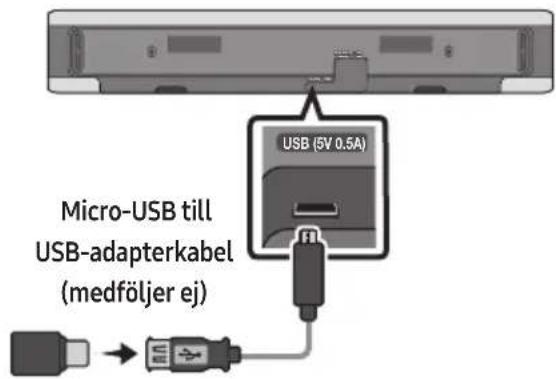

1	USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar.
2	DC 24V (Strømforsyning inn)Koble til AC/DC-strømadapteren.
3	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen til en ekstern enhet.
4	HDMI (ARC)Koble til HDMI (ARC)-kontakten på en TV.

• Når du skal koble strømkabelen mellom AC/DC-adapteren og strømnettet fra strømnettet, må du trekke i selve støpslet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til et AC-støpsel til alle tilkoblingene mellom komponentene er utført.

03 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

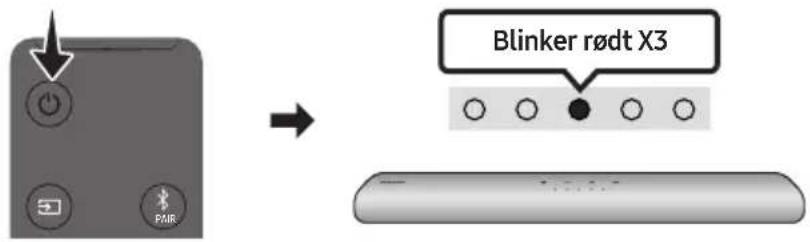

1	Strøm Slår Soundbar av og på.
	LED-indikator	Blinker cyan X1 På	Blinker rødt X3 Av
	·Funksjonen Auto Power Down Enheten slår seg av automatisk i følgende situasjoner: - I «Digital Audio In» eller «TV ARC» / «Bluetooth» / «USB»-modus hvis det ikke er noe lydsignal i 20 minutter.
2	→(Kilde) Trykk for å velge en kilde koblet til Soundbar.
3	→(Demp) Trykk på (Demp)-knappen for å dempe lyden. Trykk på den en gang til for å slå på lyden.
	LED-indikator	Blinker X gjentatte ganger ○ ○ ○ ○ ●

SOUND MODE

Du velger ønsket lydmodus ved å trykke på knappen. Den flerfargede LED-en blinker hvit hver gang modusen endres.

LED-indikator
	«Adaptive Sound» → «Music» → «DTS Virtual:X» → «Standard»

- Adaptive Sound

Analyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.

- Music

Gir en mer naturlig og romfyllende lyd for musikkinnhold.

- DTS Virtual:X

Fyldig 3D-lyd fra ethvert innhold.

- Standard

Innstillingen er På som standard.

- Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Powerfunksjonen.

• DRC (Dynamic Range Control) av/på

Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)

SOUND MODE-knapp	LED-indikator
	På (standard)	Av
DRC av/på Slå På → Av

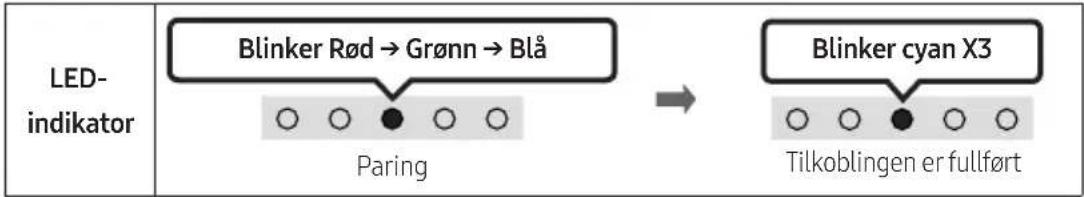

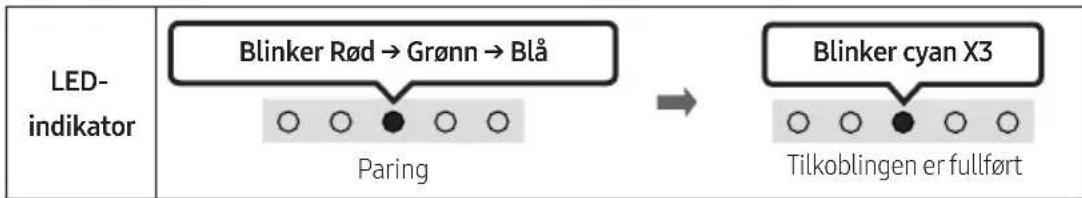

5	Bluetooth PAIRBytt Soundbar til Bluetooth-paringsmodus.Når du trykker på knappen, endres LED-displayet som vist nedenfor.Til paringen er fullført endres den flerfargede LED-en vekselvisRød → Grønn → Blå.
6	GjentaHvis du vil bruke Gjenta-funksjonen i «USB» -modus, trykker du på knappenOpp.Hoppe over musikkTrykk på knappenHøyrefor å velge neste musikkfil. Trykk på knappenVenstrefor å velge forrige musikkfil.

(Lydkontroll)

Du velger ønsket lydmodus ved å trykke på knappen. ∅nsket element kan justeres med Opp/Nedknappene. Den flerfargede LED-en blinker hvit hver gang modusen endres.

Trykk og hold (Lydkontroll)-knappen i omtrent fem sekunder for å justere hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med Venstre/Høyre-knappene og hver kan justeres til en innstilling mellom -6 til +6 med Opp/Ned-knappene. (Sikre at lydmodusen er satt til «Standard».)

7-bånds EQ
Trykk og hold inne(Lydkontroll)-knappen i rundt fem sekunder.		Ved å bruke knappene Venstre/Høyre og hver kan justeres ved å stille inn mellom -6 til +6.
	«150Hz»		«150Hz» → «300Hz» → «600Hz» → «1.2kHz» → «2.5kHz» → «5kHz» → «10kHz»

• Hvis du vil styre volumet for hver av høyttalerne, velger du «Centre Level» i lydinnstillingene og justerer deretter volumet mellom -6\~+6 med Opp/Ned-knappene.
• Hvis bilde og lyd ikke er synkronisert mellom TV-en og din Soundbar, velger du «Sync» i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder med Opp/Nedknappene. (Ikke tilgjengelig i «USB»- eller «Bluetooth»-modus.)
• «Sync» støttes bare for noen funksjoner.

WOOFER-NIVÅ (BASS)

Når subwooferen er koblet til, skyver du knappen opp eller ned for å justere nivået til subwooferen til -12 eller mellom -6 til +6. Når subwooferen er koblet fra, skyver du knappen opp eller ned for å justere bassnivået mellom -6 til +6. For å angi volumnivået for subwooferen (bassen) til 0 (standard) trykker du på knappen (hvis Soundbar er koblet til trådløs subwoofer (selges separat)).

VOLUM

Trykk knappen oppover eller nedover for å justere volumet.

LED-indikator

Volum opp

Volum ned

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp)	TV-fjernkontroll av/på	Side 16
Venstre	TV auto. tilkobling av/på	Side 26
Opp ID SET Side 19
(Lydkontroll)	7-bånds EQ Side 13
SOUND MODE	DRC av/på Side 11
	Bluetooth Power av/på Side 11
*PAIR	Bluetooth Flertilkobling av/på Side 33

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

Effekt Inngang		Utgang
		Med bare Soundbar	Med bare basshøyttaler	Med basshøyttaler og trådløst bakhøyttalersett
Adaptive Sound	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Music	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
DTS Virtual:X	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Standard	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler

• Samsungs sett med trådløse bakhøyttalere og basshøyttaler kan kjøpes separat.
  Hvis du ønsker å kjøpe noen av disse produktene, må du ta kontakt med forhandleren du kjøpte din Soundbar av.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.
• Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Slå av Soundbar.
2. Trykk og hold nede WOOFER-knappen i fem sekunder.

Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: «Off-TV Remote» (Standard-modus), «Samsung-TV Remote», «All-TV Remote». LED-indikatorstatusen endres hver gang modusen endres, som vist nedenfor.

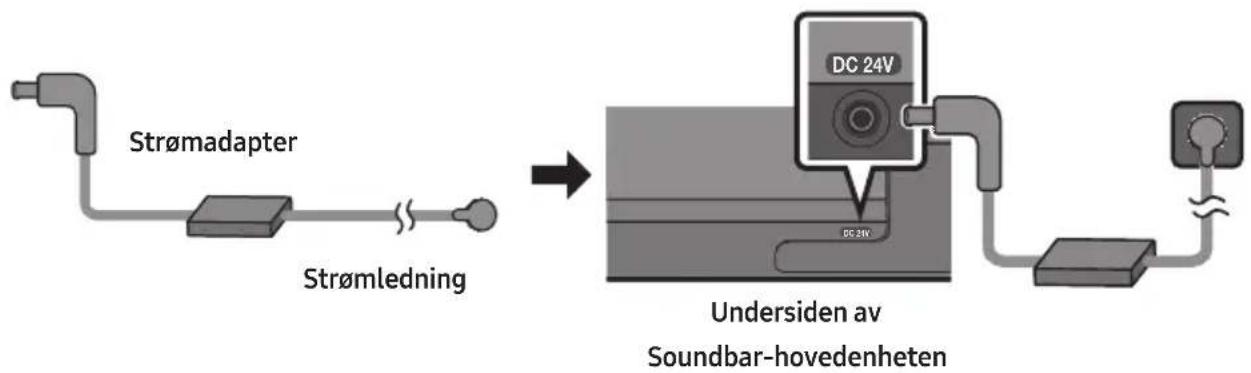

Koble til elektrisk strøm

Bruk strømkomponenter for å koble Soundbar til en stikkontakt i følgende rekkefølge:

• For mer informasjon om nødvendig elektrisk strøm og strømforbruk, se etiketten festet på produktet. (Etikett: Bunnen av Soundbar-hovedenheten)
• Koble strømkabelen først til AC/DC-adapteren. Koble AC/DC-adapteren (med strømkabelen) til Soundbar.
• Koble strømledningen til en stikkontakt.

MERKNADER

• Hvis du kobler fra strømkabelen og kobler den til igjen när produktet er slått på, slås Soundbar på automatisk.
• Strømadapteren må ligge flatt på bordet eller gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.

Koble en SWA-9100S (selges separat)

Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttaler-sett (SWA-9100S – selges separat) til Soundbar.

1. Koble den trådløse mottakermodulen til to surround-høyttalere.

– Når du kobler til høyttalerkabelen, må du koble kjerneledningen til høyttaleren.

- Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.

Knapp på fjernkontrollen LED-indikator

FORSIKTIG

- Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-9100S, kan du høre noen hakk i basshøyttaleren.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått när en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

1. Hvis SWA-9100S ikke er koblet til, gjentar du fremgangsmåten fra trinn 2 til og med 4.

Koble til en SWA-W500 (selges separat)

1. Slå av Soundbar ved å trykke på knappen ⏻ (Strøm) på fjernkontrollen.

1. Koble til den trådløse bassenheten og kontroller deretter statusen.

- Koble strømledningen fra det trådløse basselementet til strømnettet for å slå på det trådløse basselementet. LINK LED-indikatoren (blå lysdiode) på det trådløse basselementet blinker. Hvis LED-indikatoren ikke blinker, trykker du på knappen ID SET bakerst på den trådløse basshøyttaleren med spissen på en penn i 5–6 sekunder til LED-indikatoren LINK blinker (blått). Mer informasjon om LED-indikatoren finnes i brukerhåndboken for SWA-W500.

• Hovedenheten er tung. Vær forsiktig så du ikke klemmer fingrene når du trykker på knappen ID SET eller kobler til strømledningen på baksiden av enheten.
• Den øverste delen av basshøyttaleren får lett skraper. Vær forsiktig.

Undersiden av den trådløse basshøyttaleren

- Ikke trykk inn eller slå på undersiden av Høyttalerenhet. Du kan deformere eller ødelegge høyttaleren.

3. ID SET

Trykk på Opp-knappen på fjernkontrollen i 5 sekunder.

- Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.

Knapp på fjernkontrollen LED-indikator

1. Sjekk om LINK-LED er kontinuerlig blå (tilkoblingen er fullført).

LINK LED-indikatoren slutter å blinke, og lyser blått når det er etablert en forbindelse mellom Soundbar og det trådløse basselementet.

1. Hvis SWA-W500 ikke er koblet til, gjentar du fremgangsmåten fra trinn 2 til og med 4.

MERKNADER

• Ikke koble strømledningen til dette produktet eller TV-en din til en stikkontakt til alle tilkoblingene mellom komponentene er utført.
• Før du flytter eller installerer dette produktet, må du huske å slå av strømmen og koble fra strømledningen.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er omtrent 10 m, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, siden det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulsen (selges separat) er fri for hindringer.

05 BRUKE EN KABLET TILKOBLING TIL TV-EN

Metode 1. Koble til med en HDMI

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High-Speed HDMI Cable with Ethernet.

Koble til TV-en som støtter HDMI ARC (lydreturkanal)

1. Når Soundbar og TV-en er slått av, kobler du til HDMI-kabelen som vist på figuren.
2. Slå på Soundbar og TV-en.

3. TV-lyden sendes ut fra Soundbar.

4. Når TV-lyden ikke er utgang, trykker du på toppanelet på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge «Digital Audio In»-modus.

5. Når lyden ikke sendes ut må du sjekke HDMI-kabeltilkoblingen på nytt.
6. Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar.

MERKNADER

• Når du kobler TV-en som støtter HDMI ARC (lydreturkanal) til Soundbar med en HDMI-kabel, kan du overføre digitale video- og lyddata uten å koble til en separat optisk kabel.
• Vi anbefaler at du bruker en kjerneløs HDMI-kabel (hvis mulig). Hvis du bruker en kjernet HDMI-kabel, bruker du en med diameter mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når lyden i en kringkasting er kodet i Dolby Digital og «Lydformat for digital utgang» på TV-en er satt til PCM, anbefaler vi at du endrer innstillingen til Dolby Digital. Når innstillingen på TV-en endres, vil du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten).

Metode 2. Koble til med en optisk kabel

Sjekkliste for fortilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.

1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.
2. Slå på Soundbar og TV-en.
3. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter «Digital Audio I»-modus.
4. TV-lyden sendes ut fra Soundbar.

06 BRUKE EN TRÅDL∅S TILKOBLING TIL TV-EN

Koble til via Bluetooth

Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

Den første tilkoblingen

1. Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.

Knappen Bluetooth-paring LED-indikator
ELLERNår i «Bluetooth»-modus	• Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.
	«Ready to connect via Bluetooth.»

(F.eks. Hjem (☐) → Innst. (☒) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV] Samsung Soundbar S5A-Series (Bluetooth))

1. Velg «[AV] Samsung Soundbar S5A-Series» fra listen på TV-skjermen.

En tilgjengelig Soundbar er indikert med «Trenger paring» eller «Paret» på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.

1. Du kan nå høre Samsung-TV-lyd fra Soundbar.

- Hvis det er en tilkoblingslogg mellom Soundbar og Samsung-TV-en, kobles Soundbar automatisk til ved å endre modus til «Bluetooth.»

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5A-Series) på høyttalerlisten på Samsung-TV-en, må du slette den.
  • Gjenta deretter trinn 1 til 3.

Koble Soundbar fra Samsung-TV-en

Trykk på (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth».

- Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)

TV auto. tilkobling av/på

Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status « Bluetooth Ready ». (for å veksle mellom På → Av)

Venstre-knapp	LED-indikator
	På (standard)	Av
Bluetooth Ready	Slå På → Av

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.
• Soundbar slås automatisk av etter 20 minutter i Klar-tilstand.

• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

• Hvis det er et sterkt elektrisk felt rundt Soundbar.
  – Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
  – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

07 KOBLE TIL EN EKSTERN ENHET

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

1. Koble Soundbar til USB-pinnen med USB-adapterkabelen ovenfor.

- Mikro-USB til USB-adapterkabelen selges separat. Kontakt Samsungs servicesenter eller Samsungs kundesenter for å kjøpe.

1. Trykk på (Kilde)-knappen på toppanelet eller fjernkontrollen, og velg USB-modusen.

2. Spill av musikkfiler fra lagringsenheten via Soundbar.

- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80	~320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~128kbps
	Wave_Format_MSAudio2 16kHz	~ 48kHz 56 ~128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~192kbps5.1-kanaler 320Kbps
	HE-AAC	24kHz ~ 96kHz	48 ~64kbps5.1-kanaler 160kbps
*.wav	-	16kHz ~ 48kHz	Opp til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~500kbps

• Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.

09 KOBLE TIL EN MOBILENHET

Koble til via Bluetooth

Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.

Den første tilkoblingen

- Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.

1. Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.

Knappen Bluetooth-paring LED-indikator
ELLERNår i «Bluetooth»-modus	• Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.
	«Ready to connect via Bluetooth.»

1. På enheten din, velg «[AV] Samsung Soundbar S5A-Series» fra listen som vises.

2. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5A-Series) på høyttalerlisten på mobilenheten, må du slette den.
  • Gjenta trinn 1 og 2.

Merknader om Bluetooth-tilkobling

- Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

- Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

- Soundbar slås automatisk av etter 20 minutter i Klar-tilstand.

- Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

- Hvis det er et sterkt elektrisk felt rundt Soundbar.

– Hvis flere Bluetooth-enheter pares med Soundbar samtidig.

– Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

• Soundbar støtter SBC-data (44,1 kHz, 48 kHz).

- Koble kun til en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.

- Du kan ikke koble Soundbar til en Bluetooth-enhet som støtter kun HF (Hands Free)-funksjonen.

- Når du kobler Soundbar til en Bluetooth-enhet, plasser dem så nære hverandre som mulig.

- Jo lenger Soundbar og Bluetooth-enheten er fra hverandre, jo lavere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

- Bluetooth-tilkoblingen fungerer muligens ikke som beregnet i områder med dårlig mottak.

- En Bluetooth-enhet kan oppleve støy eller funksjonsfeil under følgende forhold:

– Når kroppen er i kontakt med signal-mottakeren på Bluetooth-enheten eller Soundbar.

- I hjørner eller når det er en hindring i nærheten, for eksempel en vegg eller skillevegg, der det kan oppstå elektriske forandringer.

– Når de utsettes for radioforstyrrelser fra andre produkter som opererer på samme frekvensområder, for eksempel medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter.

– Hindringer som dører og vegger kan fortsatt påvirke lydkvaliteten selv när enhetene er innenfor det effektive området.

- Vær oppmerksom på at Soundbar ikke kan pares med andre Bluetooth-enheter mens du bruker Bluetooth-alternativet.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Bluetooth Power av/på

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.

- Hvis Soundbar er koblet fra Bluetooth-enheten, blinker den flerfargede LED-indikatoren på Soundbar tre ganger «Rød».

Koble Soundbar fra Bluetooth-enheten

Trykk på 📋 (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth»

- Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)

- Hvis Soundbar er koblet fra Bluetooth-enheten, blinker den flerfargede LED-indikatoren på Soundbar tre ganger «Rød».

TV auto. tilkobling av/på

1. Trykk og hold inne ✘ PAIR-knappen i mer enn fem sekunder på fjernkontrollen mens Soundbar er slått av.
2. En flerfarget LED-lampe på Soundbar blinker «Cyan».

Bluetooth-paringsknapp	LED-indikator
I ventemodus	Flertilkobling på (standard)	Flertilkobling av

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 30)
2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.
3. Hvis musikk spilles av fra Bluetooth-enheten «B» mens du spiller av fra enheten «A», spilles musikken fra enheten «B» av og stopper/pauser avspillingen på enheten «A» automatisk.
4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

Bluetooth-multiparing

Slik parer du flere enheter til Soundbar

1. Slå på Soundbar.
2. Bare i «Bluetooth»-modus: Trykk og hold inne (Kilde)-knappen øverst på Soundbar i mer enn fem sekunder slik at Soundbar går inn i «Bluetooth Pairing». På Bluetooth-enhetsiden slår du på Bluetooth og velger Soundbar fra listen over tilgjengelige enheter. Soundbar kobles automatisk til Bluetooth-enheten.
3. En andre Bluetooth-enhet kan pares og kobles til Soundbar med samme metode. Hvis du prøver å koble til en tredje enhet, vil en tilkoblet enhet som ikke spiller av lyd miste dens Bluetooth-tilkobling, men vil fortsatt være paret med Soundbar.
4. Du kan med samme metode pare opptil åtte Bluetooth-enheter, men bare de to siste vil være koblet til Soundbar samtidig.

MERKNADER

• Koble Soundbar og til opptil to Bluetooth-enheter.
• Spill av musikk fra en av de tilkoblede Bluetooth-enhetene mens to enheter er tilkoblet.
• Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.
• På modeller før AVRCP V1.4 kan det være forsinkelse i byttetiden til enheten som spiller av musikken.

- Enheten kan byttes av varsel eller alarm på enkelte enheter.

- Det kan hende at noen enheter ikke støtter Bluetooth-flertilkobling.

- Det tar rundt sju sekunder å bytte enheter i enkelte apper.

- Hvis du prøver å koble til en tredje Bluetooth-enhet, kobles enhetene A og B fra. (En enhet som ikke for øyeblikket spilles av, kobles fra.)

- Bare 1 Samsung-TV eller 2 Bluetooth-enheter kan være koblet til Soundbar om gangen.

- Soundbar kobles fra Bluetooth-enheter när den mottar en sammenkoblingsforespørsel fra en Samsung-TV.

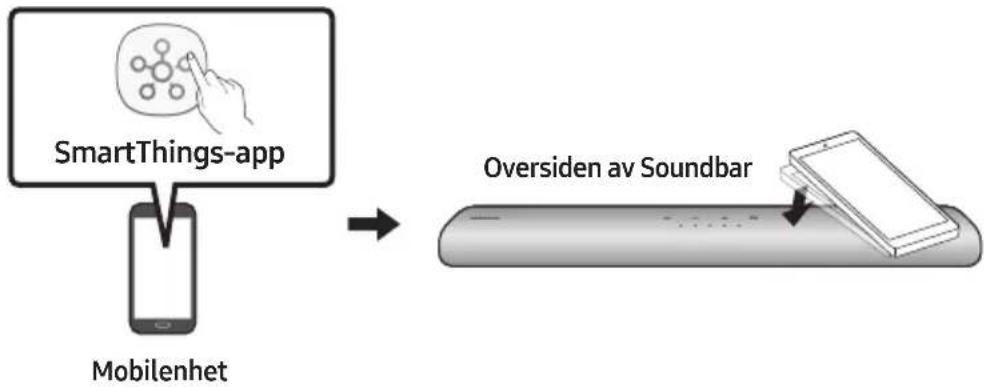

Bruke Tap Sound

Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.

- For detaljer om hvordan du slår på funksjonen, se «Aktiver Tap Sound-funksjonen» nedenfor.

1. Trykk på Soundbar med mobilenheten. Velg «Start nå» i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

1. Spill av lyd fra mobilenheten via Soundbar.

2. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår när enheten berører Soundbar.

3. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
4. Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.
5. For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Aktiver Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (≡ → ⚙) i SmartThings-appskjermen vist på mobilenheten.
3. Still «Tap View, Tap Sound» til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar.

MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

10 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Må bare monteres på vertikal vegg.
- Må ikke monteres på et sted med høy temperatur eller fuktighet.
- Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.
- Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.
- Kjøp veggmonteringsskruer som er slik at de er tilpasset typen vegg og tykkelsen på veggen du vil montere Soundbar på.

- Diameter: M5

- Lengde: 35 mm eller lengre anbefales.

- Koble kabler fra enheten til eksterne enheter før du installerer Soundbar på veggen.

- Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.

Veggfestets komponenter

Veggmonteringsveiledning

Festeskrue Skrue

Vinkelstøttemontering

1. Plasser Veggmonteringsveiledning mot veggoverflaten.

• Veggmonteringsveiledning må ligge vannrett.
- Hvis TV-en er montert på veggen, må Soundbar installeres minst 5 cm under TV-en.

1. Juster Midtlinjen på veggmonteringsmalen i samsvar med midten av TV-apparatet (hvis du monterer Soundbar under TV-apparatet), og fest deretter Veggmonteringsveiledning på veggen med teip.

- Hvis enheten ikke skal monteres under en TV, plasserer du Midtstilt linje midt på monteringsområdet.

1. Bruk en penn til å merke posisjonene til hullene og fjern Veggmonteringsveiledning.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestebrakettene er plassert på baksiden av Soundbar.

1. Monter Soundbar med den påmonterte Veggfestebrakettene på Festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

11 INSTALLERE SOUNDBAR FORAN TV-EN

Installer midten av Soundbar i midten av TV-en som illustrert på bildet.

Plasser Soundbar minst 3 cm fra TV-en.

MERKNADER

• Sørg for at Soundbar er plassert på et flatt og fast underlag.
• En utilstrekkelig avstand fra TV-en kan resultere i problemer med akustikken.

12 PROGRAMVARE- OPPDATERING

Viktig: Etter oppgradering beholder du de opprinnelige innstillingene.

Bunnen av Soundbar

1. Koble en USB-minnepinne til USB-porten på datamaskinen.
   Viktig: Pass på at det ikke er noen musikkfiler på USB-minnepinnen. Dette kan føre til at fastvareoppdateringen mislykkes.
2. Gå til (samsung.com) → velg Angi modellnummer og angi Soundbar-modellen din. Velg håndbøker og nedlastinger, og last ned den nyeste programvarefilen.
3. Lagre den nedlastede programvaren til en USB-minnepinne og velg Pakk ut her for å pakke ut mappen.

4. Slå på Soundbar, og koble USB-minnepinnen som inneholder programvareoppdateringen, til hunnporten på en Mikro-USB-adapterkabel. Koble kabelen til USB-porten på Soundbar.

5. Sett USB-en inn i Soundbar, og bytt til USB-kilde. Programvaren oppdateres automatisk, og oppdateringen fullføres innen to minutter. Under oppdateringsprosessen begynner de fem LED-lampene å blinke i en sløyfe, deretter lyser alle de fem LED-lampene hvitt, og så blinker de fem LED-lampene i en sløyfe igjen. Når oppdateringen er fullført, blinker cyanindikatoren tre ganger, og Soundbar starter automatisk på nytt.

- Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.

1. Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.
2. Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.

MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.
• Etter oppgradering beholder du de opprinnelige innstillingene. (deriblant volum, lydfelt osv.)
• Når fastvareoppdateringen er fullført, slås Soundbar automatisk på, og talegrensesnittet vises. Hvis programvareoppdateringen mislykkes, må du sjekke om USB-minnepinnen er ødelagt.
• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.

Tilbakestill

Med Soundbar på, trykk - + (Volum) på enheten samtidig i minst 5 sekunder. LED-skjermen endres som vist nedenfor, og Soundbar er tilbakestilt.

! FORSIKTIG

- Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette när tilbakestilling er nødvendig.

13 FEILS∅KING

Kontroller følgende før du søker hjelp.

→Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

→Når du har fjernet strømledningen, sett den inn igjen.
→Fjern strømledningen fra den eksterne enheten og prøv igjen.
→Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 10.)

→Pek fjernkontrollen rett mot Soundbar.
→Bytt ut batteriene med nye.

Soundbar spiller ikke av noe lyd.

→Volumet på Soundbar er for lavt eller dempet. Juster volumet.
→Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
→For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( → Innst. ( )) Lyd → Lydutgang → Velg Soundbar)
→Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.
→Fjern strømledningen helt, koble til igjen og slå på strømmen.
→Initialiser produktet og prøv igjen. (Se side 40.)

→Når du kobler til en ny enhet, bytt til Bluetooth-paring for tilkobling. (Trykk på
* PAIR-knappen på fjernkontrollen eller trykk på ➞ (Kilde)-knappen på innfatningen i minst 5 sekunder.)
→Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.
→Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (Innst. (Lyd → Lydutgang → Bluetooth-høyttalerliste)
→Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
→Initialiser produktet og prøv igjen. (Se side 40.)

Lyden blir borte när den er koblet til via Bluetooth.

→Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.
→Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.

→Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-flertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen.
→Kontroller om innstillingen for Bluetooth-flertilkobling er slått på. (Se avsnittet «Soundbar kobles ikke til via Bluetooth.»)
→Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen.
→Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet «Lyden blir borte när den er koblet til via Bluetooth.».

→Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

14 LISENS

DOLBY AUDIO

For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

17 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-S56A
USB 5V/0,5A
Vekt 2,7 kg
Dimensjoner (B x H x D) 764,0 x 68,0 x 125,0 mm
Driftstemperaturområde	til +35°C+5°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	(30W x 2) + (30W x 2) + 20W
Avspillingsformater som støttesDTS, Dolby® Digital (DTS Virtual Surround spilles av i DTS-format.)	PCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS, DTS Virtual:X
UTGANGSEFFEKT, TRÅDL∅S ENHET Overføringseffekten er 9 dBm.
Totalt strømforbruk i hvilemodus (W) 0,5W
BluetoothMetode for deaktivering av port	Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
  • Vekt og dimensjoner er omtrentlige.

Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

miljøvennlig utforming av eksterne strømkilder:

www.samsung.com/global/ecodesign_subproduct

SÄKERHETSINFORMATION

WARNING

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA SERVICEÅTAGANDEN TILL KVALIFICERAD PERSONAL.

Undersidespanelen på Soundbar 9

16 Viktig information om service 43

Undersidespanelen på Soundbar

1. Anslut soundbaren till USB-minnet med USB-adapterkabeln ovan.

- Micro-USB till USB-adapterkabeln säljs separat. Om du vill köpa produkten kontaktar du Samsung Service Center eller Samsungs kundsupport.

Undersidan av Soundbar
