Type	Soundbar-system med trådløs subwoofer
Model	HW-S56A
Mærke	Samsung
Kanaler	2.1
Samlet udgangseffekt	200W
Subwoofer	Trådløs, 6,5 tommer driver
Lydtilstande	Standard, Surround, Spil, Nat
Lydkodning	Dolby Digital, DTS
Tilslutninger	HDMI ARC, Optisk, USB, Bluetooth 4.2
Bluetooth-version	4.2
HDMI ARC	Ja
USB-afspilning	Ja (MP3, WMA)
Mål (Soundbar)	860 x 59 x 105 mm (BxHxD)
Vægt (Soundbar)	2,2 kg
Mål (Subwoofer)	183 x 310 x 275 mm (BxHxD)
Vægt (Subwoofer)	4,5 kg
Strømforbrug	25W (Soundbar), 30W (Subwoofer)
Standby-strøm	< 0,5W
Vægmonterbar	Ja (beslag medfølger)
Fjernbetjening	Ja, inkluderet
Indhold i æske	Soundbar, subwoofer, fjernbetjening, batterier, HDMI-kabel, optisk kabel, vægmonteringssæt, manual

Ofte stillede spørgsmål - HW-S56A SAMSUNG

Hvordan tilslutter jeg soundbaren til mit TV?

Brug det medfølgende HDMI-kabel til at forbinde HDMI ARC-porten på soundbaren til HDMI ARC-porten på dit TV. Alternativt kan du bruge et optisk kabel. Vælg derefter den tilsvarende kilde på soundbaren.

Hvilke lydtilstande er tilgængelige?

HW-S56A tilbyder tilstandene Standard, Surround, Spil og Nat. Brug fjernbetjeningen til at skifte mellem dem for optimal lyd baseret på indhold.

Kan jeg styre soundbaren med mit TV-fjernbetjening?

Ja, via HDMI ARC. Aktivér HDMI-CEC på dit TV (f.eks. Anynet+ for Samsung) for at styre strøm og lydstyrke med TV-fjernbetjeningen.

Hvordan nulstiller jeg soundbaren?

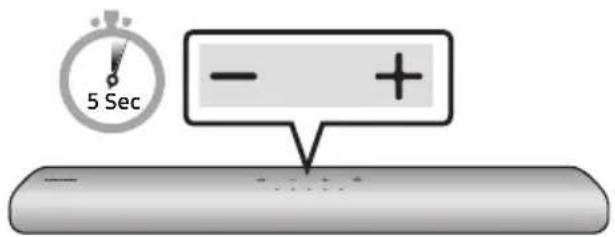

Tryk og hold tasterne Volume Up og Volume Down på soundbaren i 5 sekunder, indtil 'INIT' vises på displayet. Dette nulstiller til fabriksindstillinger.

Hvorfor er der ingen lyd fra subwooferen?

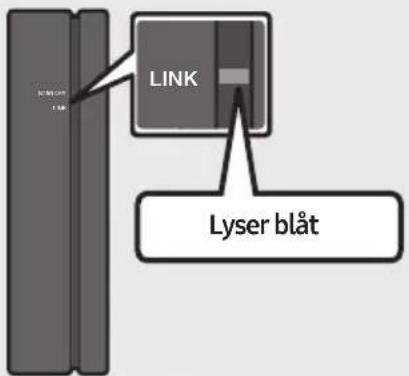

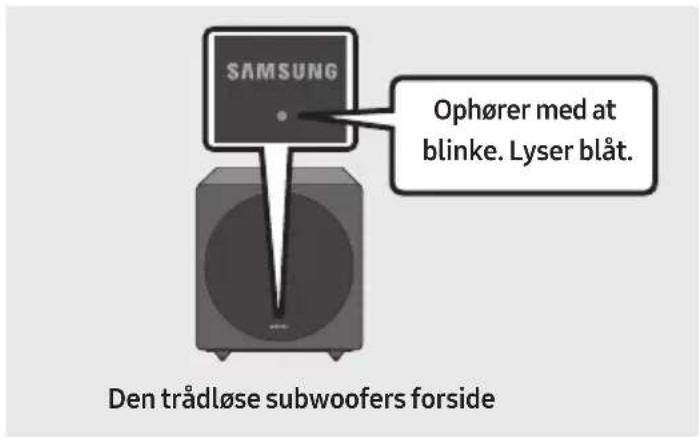

Sørg for, at subwooferen er tilsluttet, og at den blå LED lyser konstant. Hvis den blinker, tryk på ID SET-knappen på subwooferen og derefter på soundbaren for at parre. Hold dem inden for 6 meters afstand.

Kan jeg afspille musik via Bluetooth?

Ja. Tryk på Source-knappen på fjernbetjeningen, indtil 'BT' vises, aktivér derefter Bluetooth på din enhed og vælg 'Samsung HW-S56A'. Par og afspil.

Hvordan monterer jeg soundbaren på væggen?

Brug de medfølgende vægmonteringsbeslag. Marker skruepositioner på væggen, bor, indsæt rawlplugs, og fastgør beslagene. Skub derefter soundbaren sikkert på dem.

Soundbaren tænder ikke, hvad skal jeg gøre?

Kontrollér strømledningens forbindelse. Sørg for, at stikkontakten virker. Tryk på Power-knappen på fjernbetjeningen eller enheden. Hvis den stadig ikke tænder, prøv en fabriksnulstilling eller kontakt support.

Kan jeg tilslutte en anden enhed via optisk?

Ja. Forbind et optisk kabel fra enheden til den optiske indgang på soundbaren. Vælg den optiske kilde ved hjælp af fjernbetjeningen.

Hvad er garantiperioden?

Samsung HW-S56A leveres typisk med 1 års begrænset garanti. Tjek din regions politik eller købskvittering for nøjagtig dækning.

BRUGSANVISNING HW-S56A SAMSUNG

Se nedenstående tabel med forklaring af symboler, som kan forefindes på dit Samsung-produkt.

	FORSIGTIGRI SIKO FOR ELEKTRISKST∅D. MÅ IKKE ÅBNES	[IMAGE]
	Dette symbol indikerer, at der findeshøjspænding inden i. Det er farligt medenhver form for kontakt med nogenintern del i dette produkt.
	Dette symbol angiver, at vigtigedokumenter om betjening ogvedligeholdelse er vedlagt detteprodukt.
	Klasse II produkt: Dette symbolangiver, at der ikke kræves ensikkerhedsforbindelse til elektrisk jord(jordforbindelse).Hvis dette symbol ikke er til stede på etprodukt med et strømkabel, SKALproduktet have en sikker jordforbindelse.
	Vekselstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol ervekselstrømsspænding.
	Jævnstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol erjævnstrømsspænding.
	Advarsel, Se brugervejledning: Dettesymbol anmoder brugeren om, at sebrugervejledningen for yderligeresikkerhedsrelaterede oplysninger.

ADVARSEL

- For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt.

FORSIGTIG

• FOR AT FORHINDRE ELEKTRISK ST∅D, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SÆTTES HELT IND.
• Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
• For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten være tilgængelig.
• Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, såsom vaser, på apparatet.
• For at slukke helt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid være klar og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden af produktet. Installer dit produkt vandret på et forsvarligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7\~10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enhed en konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.

2. Fjern stikket fra stikkontakten i tordenvejr. Strømspidser pga. lyn kan beskadige enheden.

3. Udsæt ikke enheden for direkte sollys eller andre varmekilder. Dette kan medføre, at enheden overophedes og ikke fungerer korrekt.

4. Beskyt produktet mod fugt (f.eks. fra vaser) og stærk varme (f.eks. varm apparater) eller udstyr, der skaber stærke magnetiske eller elektriske felter. Kobl strømkablet fra stikkontakten, hvis enheden ikke fungerer korrekt. Dit produkt er ikke beregnet til kommerciel anvendelse. Dette produkt er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produkt eller din disk har været opbevaret ved lave temperaturer. Hvis du transporterer enheden om vinteren, skal du vente ca. 2 timer, indtil den har opnået rumtemperatur, inden du anvender den.

5. Batterierne, der anvendes i dette produkt, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet i ild. Batterierne må ikke kortsluttes, adskilles eller overophedes.

FORSIGTIG : Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

Stofrensning

Fjern øjeblikkelig snavs eller pletter fra produktets overflade.

Fjernelse og rengøring kan være mindre effektivt for nogle stoffer, eller hvis de efterlades i lang tid.

FORSIGTIG

- Brug en støvsuger eller fnugrulle til at fjerne støv, håndaftryk og lignende.

- Nogle rengøringsbørster kan beskadige produktet, afhængigt af materialerne, de er lavet af.

– Håndklæder og rengøringsklude kan efterlade fnug eller snavs på produktet.

- Brug ikke søm eller andet værktøj til at skrabe snavs af. Det kan beskadige stoffet.

- Brug en ren, hvid klud fugtet med vand for at fjerne olie- eller flydende pletter. Hvis pletten vedbliver, tør den med en blanding af vand og neutralt rengøringsmiddel (såsom opvaskemiddel) og en klud.

- Et ikke-neutralt vaskemiddel eller rengøringsmiddel kan forårsage misfarvning eller stofskade.

- Brug en tør klud eller hårtørrer efter rengøring til at tørre området.

- Brug ikke overdreven kraft for at undgå misfarvning eller stofskade.

INDHOLD

01 Kontrol af komponenterne 7

Indsættelse af batterier før brug af fjernbetjeningen

(2 stk. AA-batterier) 7

02 Produktoversigt 8

Soundbarens øverste panel 8

Soundbarens bundpanel 9

03 Brug af fjernbetjening 10

Sådan bruger du fjernbetjeningen ____ 10

Sådan bruges de skjulte knapper (knapper med flere funktioner) ____ 15

Outputspecifikationer for de forskellige tilstande for lydeffekter ____ 15

Indstille Soundbar-lyden med en tv'ets fjernbetjening 16

04 Sådan tilsluttes Soundbaren 17

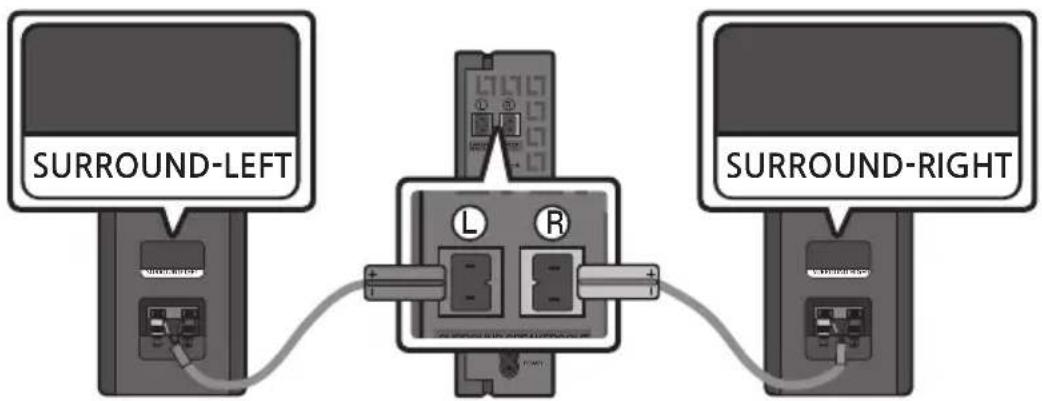

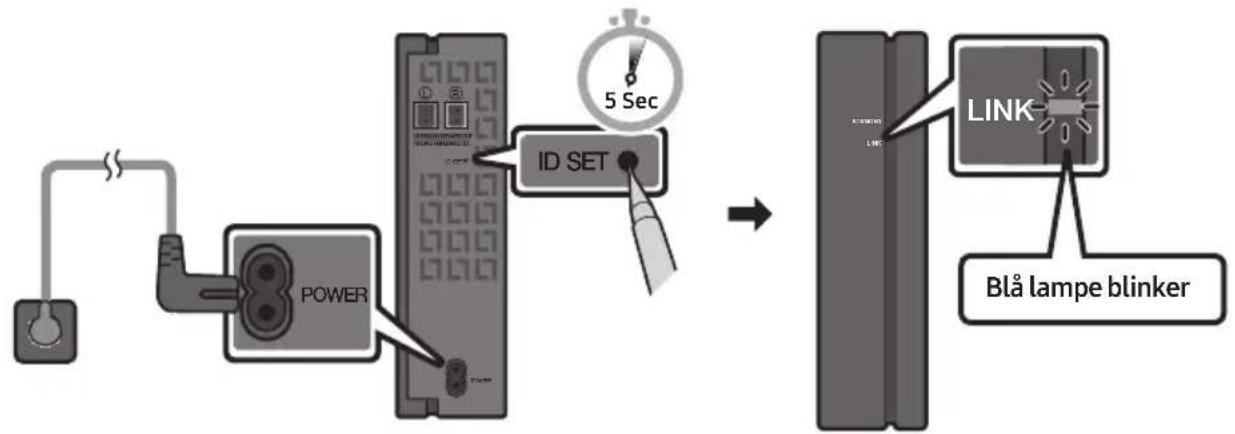

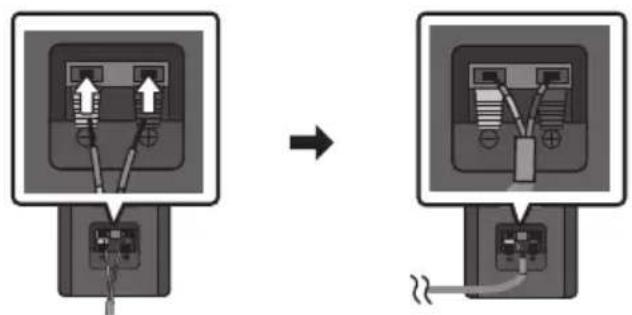

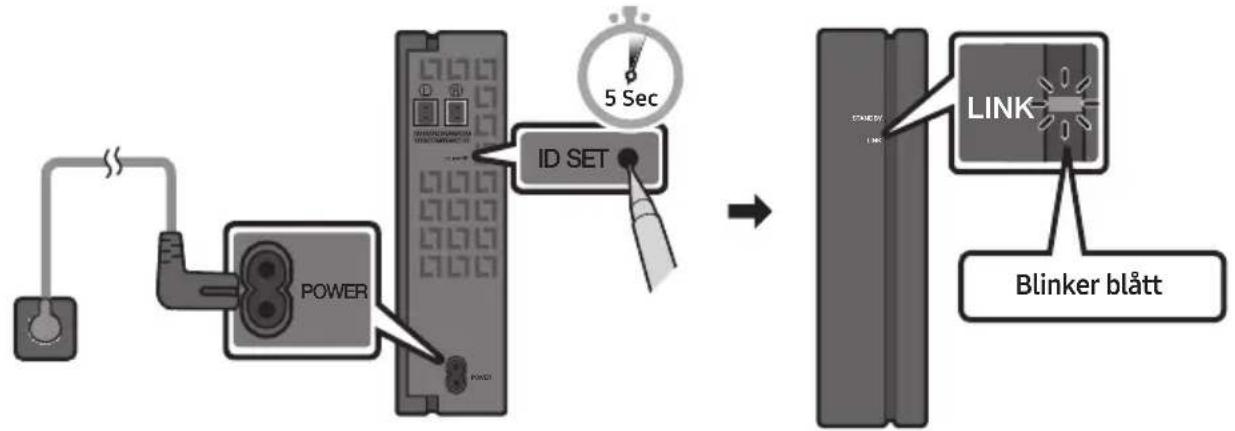

Tilslutning af en SWA-9100S (sælges separat) 18

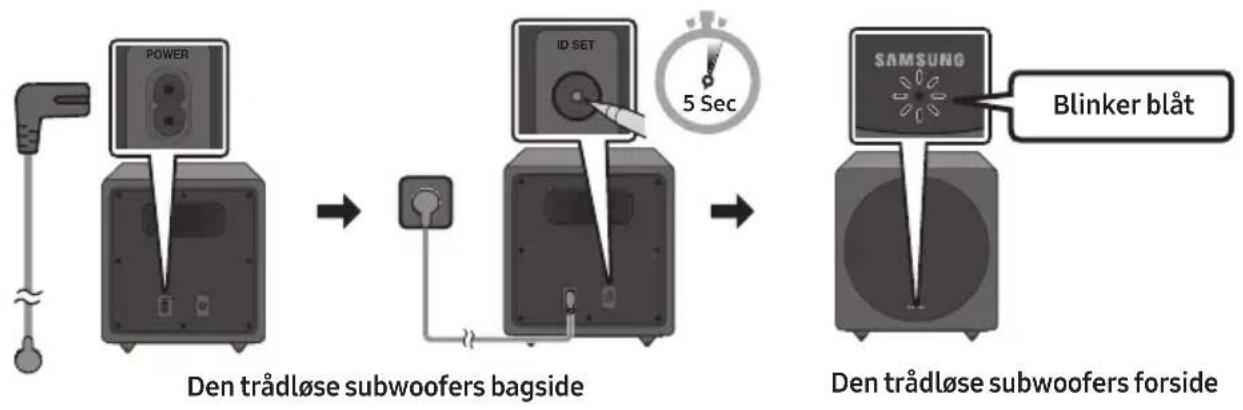

Tilslutning af en SWA-W500 (sælges separat) 20

05 Brug af kabelforbindelse til tv'et 22

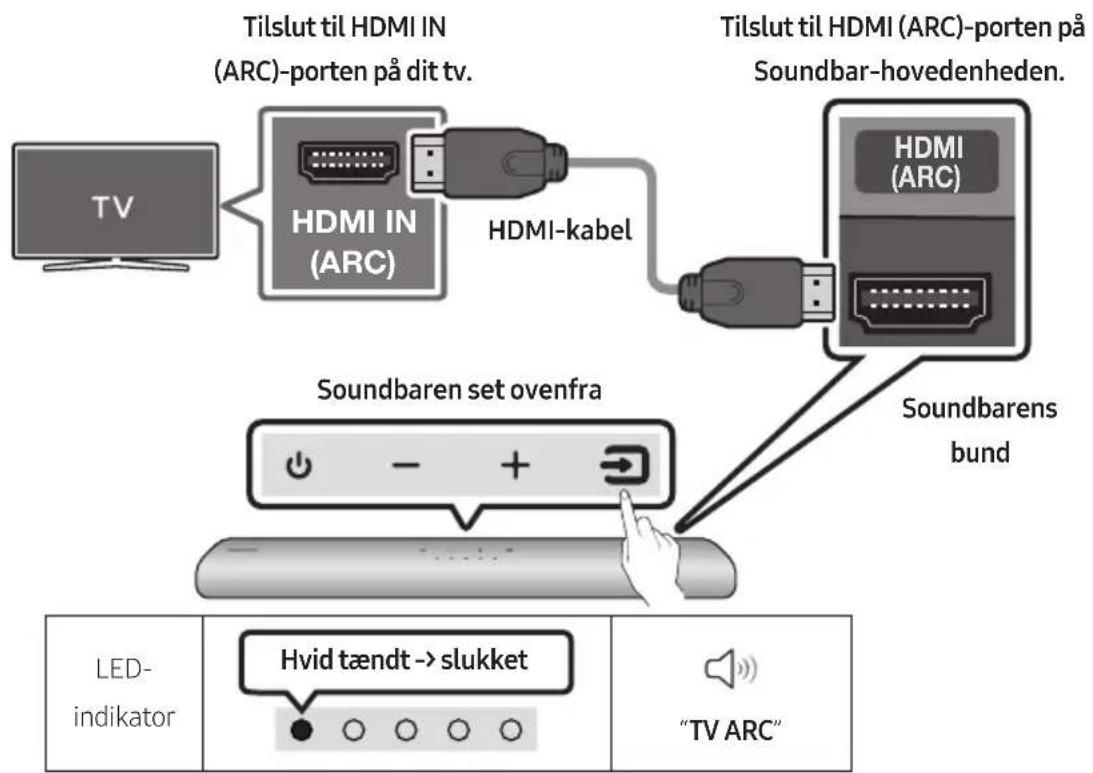

Metode 1. Tilslutning med en HDMI ____ 22

Metode 2. Tilslutning ved brug af optisk kabel ____ 24

06 Brug af trådløs forbindelse til tv'et 25

Forbindelse via Bluetooth 25

07 Tilslutning til en ekstern enhed 27

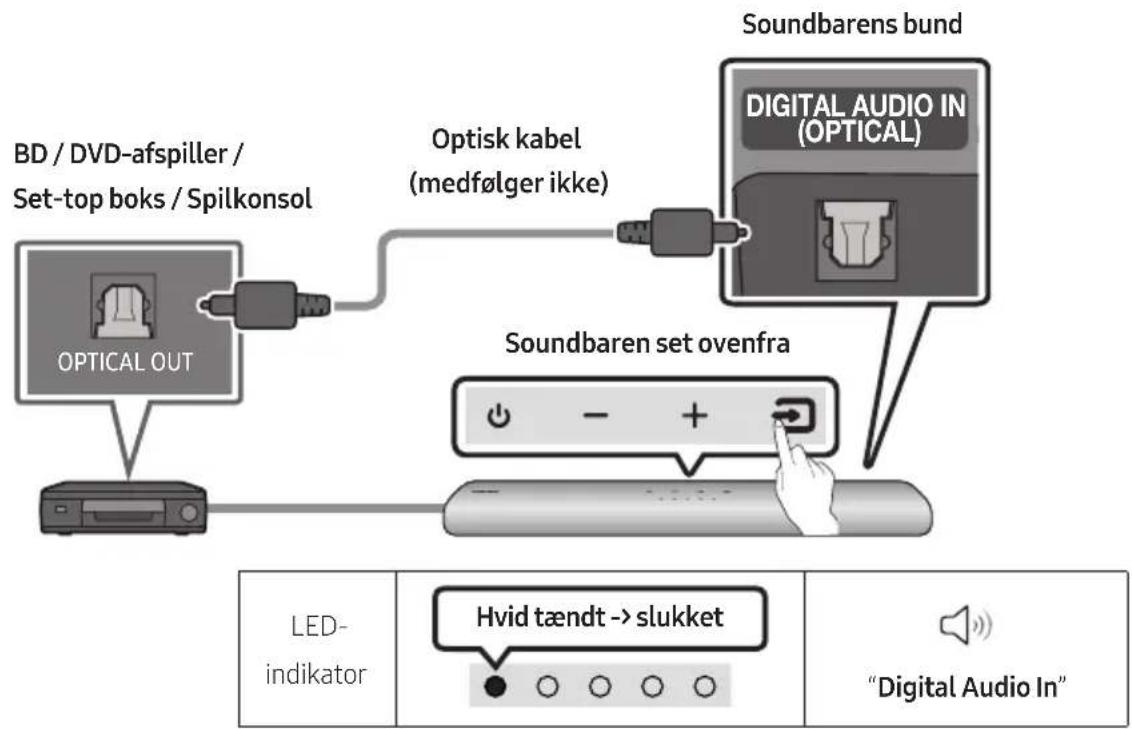

Tilslutning ved brug af optisk kabel 27

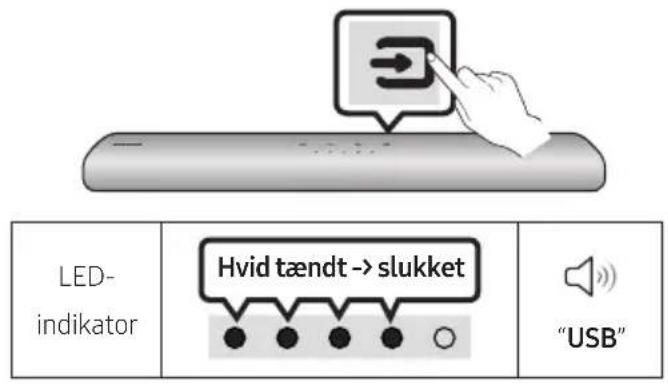

08 Tilslutning af en USB-lagerenhed 28

09 Tilslutning til en mobilenhed 30

Forbindelse via Bluetooth 30

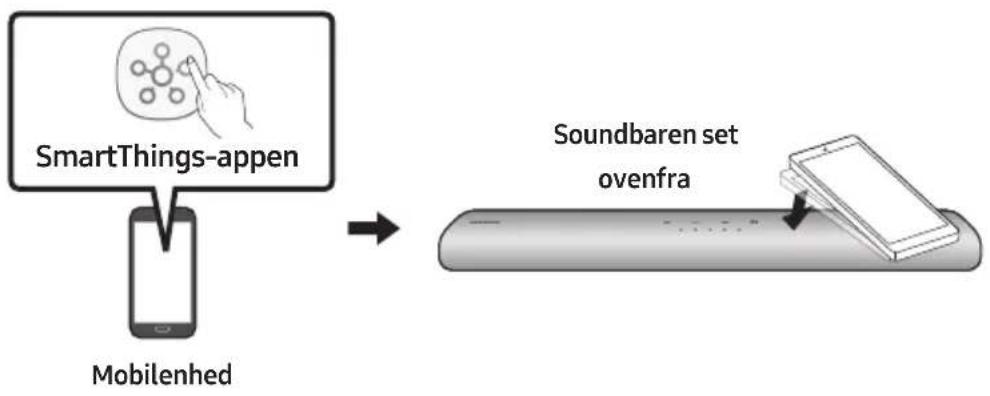

Brug af Tap Sound ____ 35

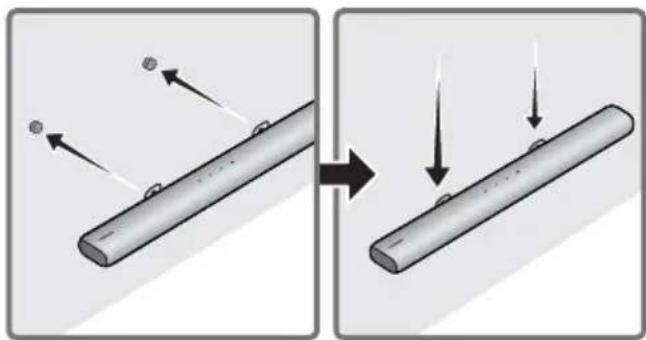

10 Installation af vægmonteringsenheden 36

Forhåndsregler ved installation ____ 36

Vægmonteringskomponenter ____ 36

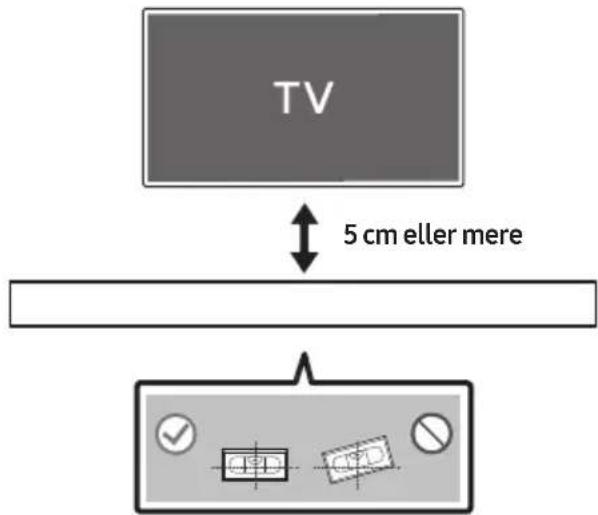

11 Installation af Soundbar foran tv 38

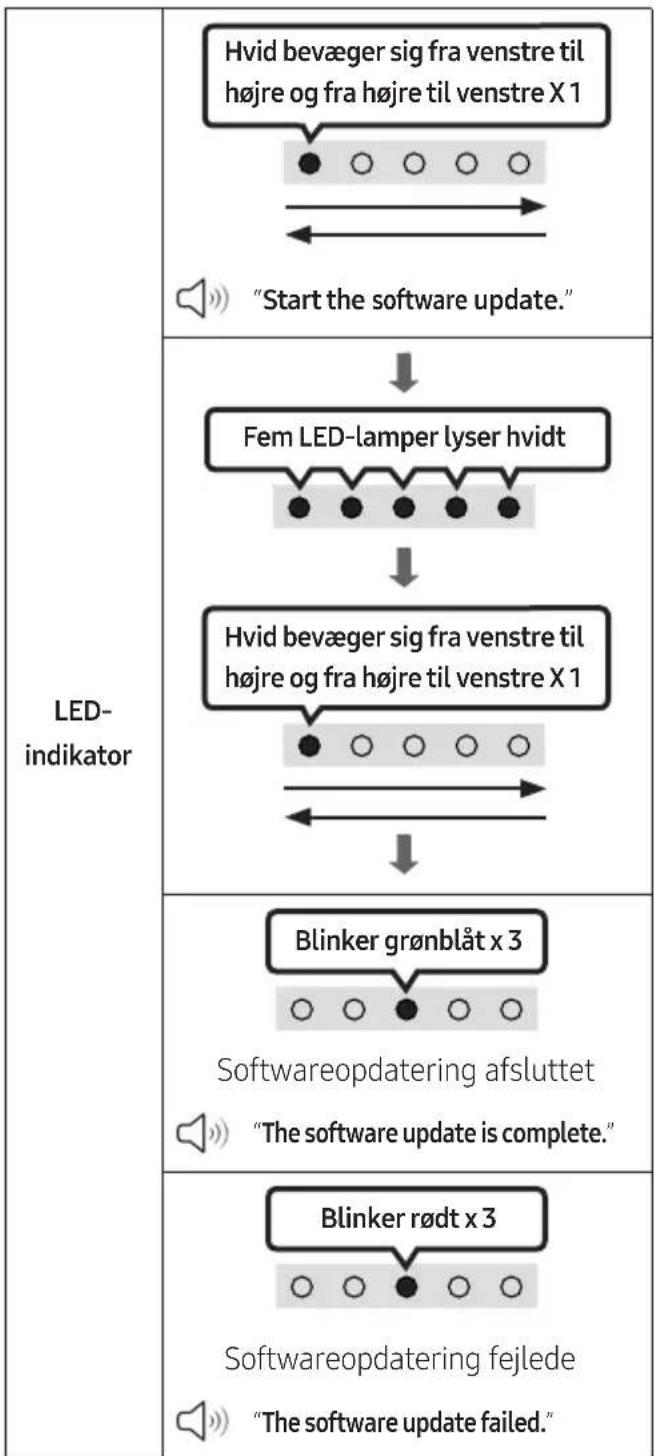

12 Softwareop-datering 39

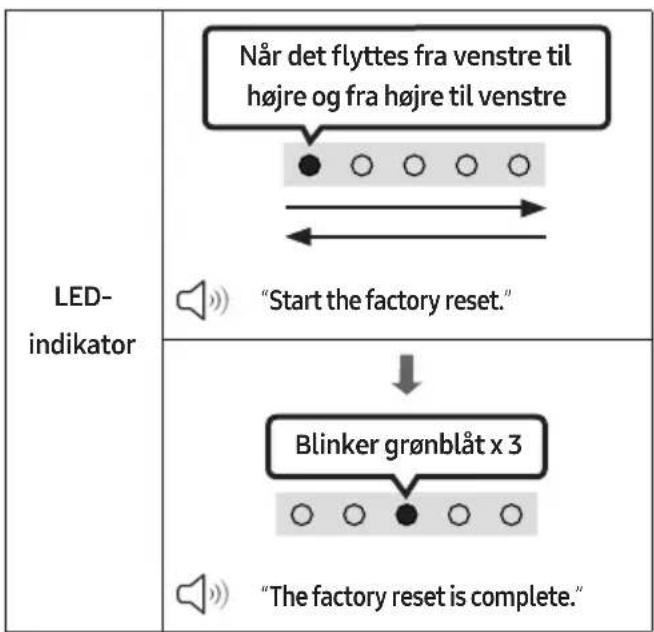

Nulstilling 40

13 Fejlfinding 41

14 Licens 42

15 Bemærkning vedr. Open Source-licens 43

16 Vigtig note om service 43

17 Specifikationer og vejledning 44

Specifikationer 44

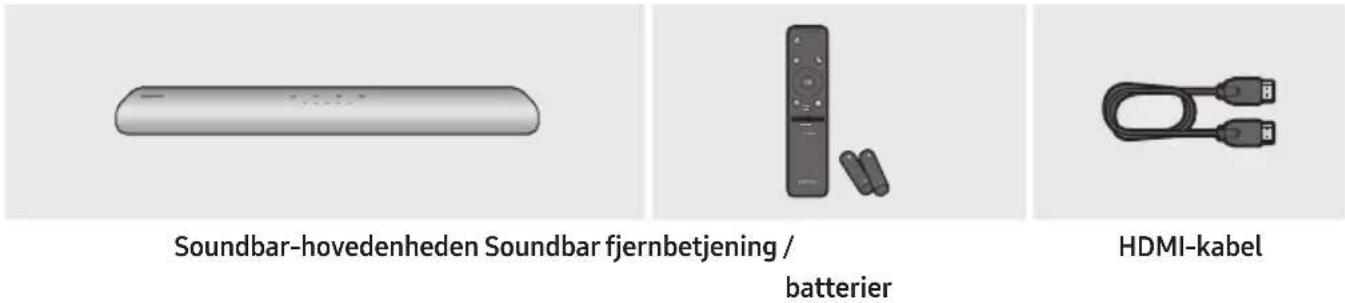

01 KONTROL AF KOMPONENTERNE

Guide til vægmontering Holderskrue Skrue Vægmonteringsbeslag

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Etiket: Undersiden af Soundbar-hovedenheden)
• Kontakt et Samsung-servicecenter eller Samsung-kundeservice for køb af ekstra komponenter eller kabler.
• Se side 36 for yderligere oplysninger om vægmontering.
• Design og specifikationer kan ændres uden varsel.
• Udseende af tilbehør kan afvige lidt fra illustrationerne ovenfor.

Indsættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier)

Skyd bagdækslet i retningen med pilen, indtil det er helt fjernet. Isæt 2 AA-batterier (1,5 V) vendt i den rigtige polaritetsretning. Skyd bagdækslet tilbage på plads.

1	LED-indikator	LED-indikatoren blinker, lyser eller skifter farve afhængigt af Soundbarens aktuelle tilstand eller status. Farve på LED-indikatoren og antallet af lys indikerer den aktive tilstand som beskrevet nedenfor.
		Hvid LED	Hvid LED	Flerfarvet LED	Hvid LED	Hvid LED
		Det flerfarvede LED ændres til Hvid, Grønblåt, Grøn, Rød, Gul, Orange, Lilla, og Blå, afhængigt af tilstanden eller statussen.
2	Tænd/Sluk Slukker og tænder for strømmen.
3	Lydstyrke Indstiller lydstyrken.
4	Kilde	Tryk på knappen → (Kilde) for at skifte tilstanden. Hver gang du skifter tilstanden, lyser LED'en hvidt og slukkes derefter.
		LED-indikator	Hvid tændt -> slukket Hvid tændt -> slukket Hvid tændt -> slukket
			"Digital Audio In" eller "TV ARC"	"Bluetooth" "USB"

• Når du tilslutter lysnetledningen, begynder strømknappen at fungere i 4 til 6 sekunder.
• Når du tænder for enheden, vil der være en forsinkelse på 4 til 5 sekunder, inden den producerer lyd.
• Hvis du hører lyd fra både tv'et og Soundbaren, gå til menuen Indstillinger for tv-lyden, og skift tv-højttaleren til Ekstern højttaler.

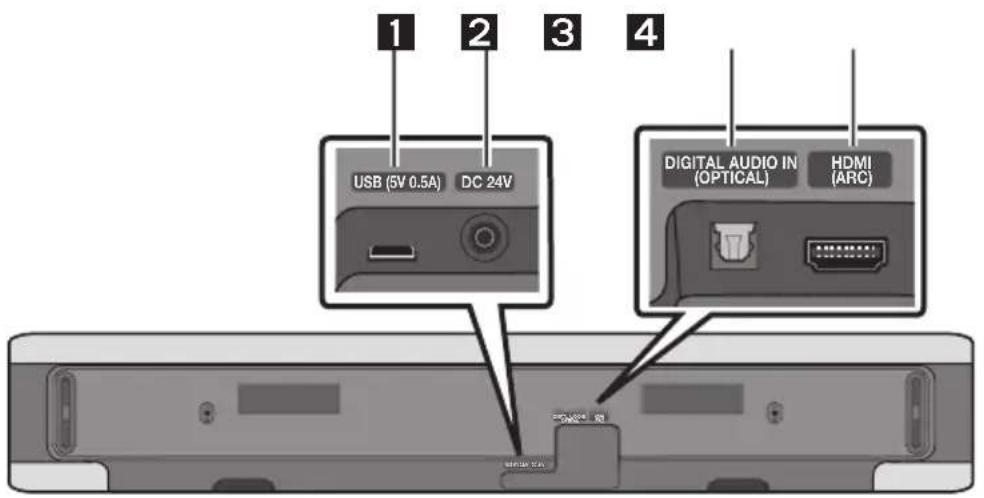

Soundbarens bundpanel

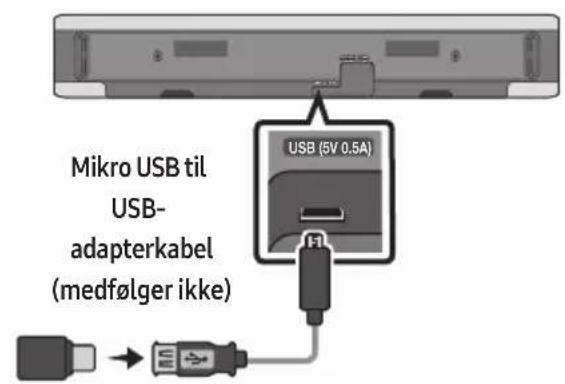

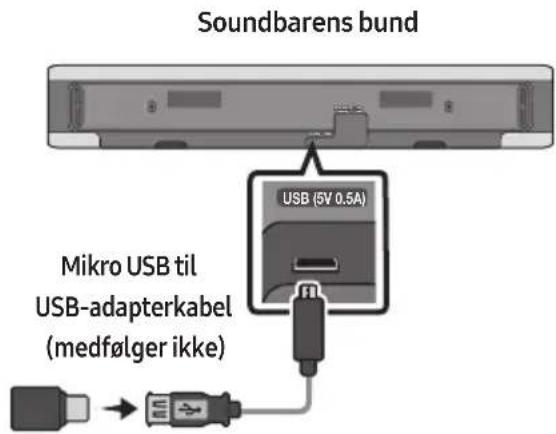

1	USB (5V 0.5A)Tilslut en USB-enhed her for at afspille musikfiler på USB-enheden gennem Soundbar.
2	DC 24V (Strømforsyning ind)Tilslut AC/DC strømadapter.
3	DIGITAL AUDIO IN (OPTICAL)Tilslut den digitale (optiske) udgang af en ekstern enhed.
4	HDMI (ARC)Tilslut til HDMI (ARC)-stikket på et TV.

• Når du tager AC/DC-strømadapterens strømkabel ud af stikkontakten på væggen, skal du trække i stikket. Undlad at trække i selve kablet.
• Tilslut ikke denne enhed eller andre komponenter til en stikkontakt, før alle forbindelser mellem komponenter er komplette.

03 BRUG AF FJERNBETJENING

Sådan bruger du fjernbetjeningen

1	Tænd/Sluk Slukker og tænder for Soundbaren.

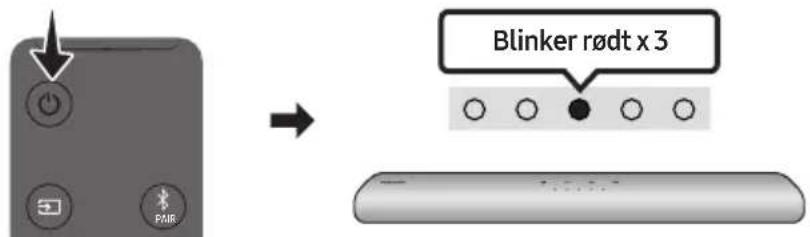

	LED-indikator	Blinker grønblåt x 1 ○ ○ ● ○ ○ Til	Blinker rødt x 3 ○ ○ ● ○ ○ Fra
	· Funktionen Auto Power Down Enheden slukker automatisk i følgende situationer: - I "Digital Audio In" eller "TV ARC" / "Bluetooth" / "USB" tilstand, hvis der ikke er nogen lydsignal i 20 minutter.
2	→ (Kilde) Tryk for at vælge en kilde tilsluttet til Soundbaren.
3	→ (Lydløs) Tryk på knappen → (Lydløs) for at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.
	LED-indikator	Blinker X gentagne gange ○ ○ ○ ○

SOUND MODE

Tryk på denne knap for at vælge den ønskede lydtilstand. Hver gang tilstanden ændres, blinker flerfarvet LED i hvidt.

Analyser indholdet i realtid og giver automatisk det optimale lydfelt baseret på indholdets egenskaber.

- Music

Giver mere naturlig og rumfyldende lyd til musikindhold.

- DTS Virtual:X

Flot 3D-lyd fra ethvert lyd.

- Standard

Sender den originale lyd.

- Bluetooth Power Til/Fra

Denne funktion tænder automatisk for Soundbar, när den modtager en anmodning om forbindelse fra et tidligere tilsluttet tv eller en tidligere tilsluttet Bluetooth enhed.

Indstillingen er som standard slået Til.

- Hold knappen SOUND MODE inde i mindst 5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

• DRC (Dynamic Range Control) Til/Fra

Gør det muligt at anvende dynamisk områdekontrol på Dolby Digital-lydspor. Tryk og hold nede på knappen SOUND MODE i mere end fem sekunder, mens Soundbar er slået fra for at slå DRC (Dynamic Range Control) til eller fra. Med DRC slået til skrues der ned for høj lyd. (Lyden kan være forvrænget).

SOUND MODE-knap LED-indikator
	Til (standard)	Fra
DRC Til/Fra Slå til → Fra

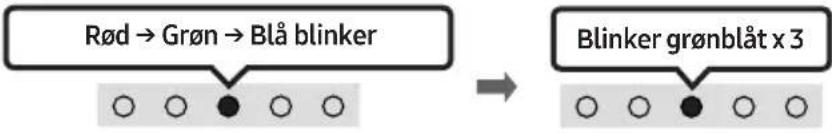

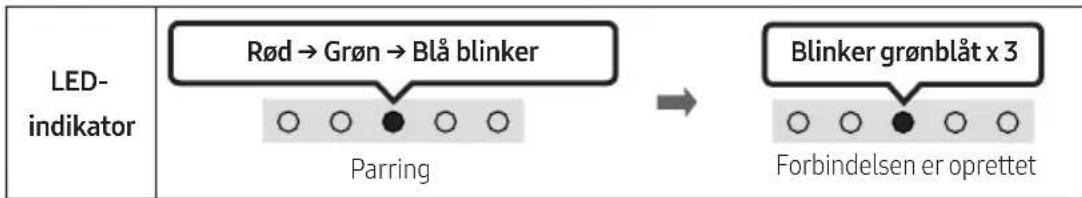

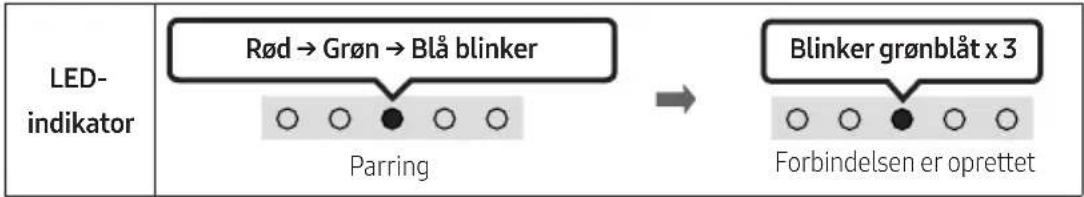

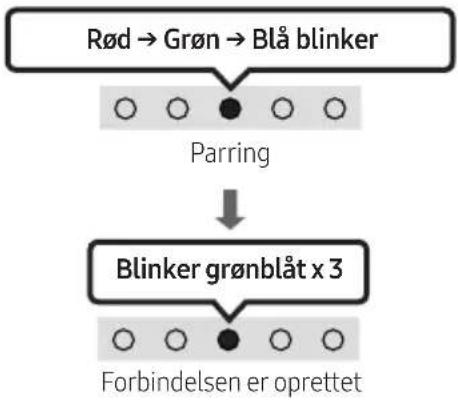

5	Bluetooth PAIRSkift Soundbaren til Bluetooth-parringstilstand.Når du trykker på knappen, ændres LED-displayet som vist nedenfor.Indtil parringen er fuldført, skidtes flerfarvet LED somRød → Grøn → Blå skiftevis.
6

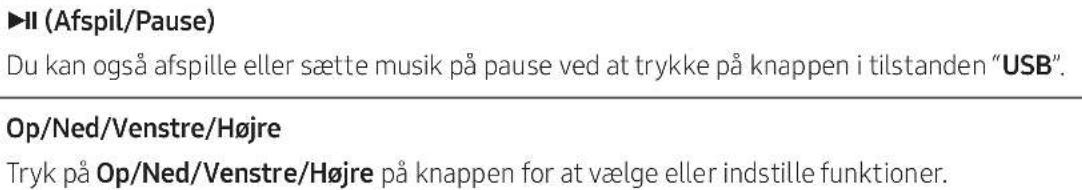

7	GentagHvis du skal bruge funktionen Gentag i tilstanden “USB”, skal du trykke på knappenOp.Spring musik overTryk på knappenHøjrefor at vælge den næste musikfil. Tryk på knappenVenstrefor at vælge den forrige musikfil.

(Lydstyring)

Tryk på denne knap for at vælge den ønskede lydtilstand. Den ønskede indstilling kan justeres ved hjælp af Op/Ned knapperne. Hver gang tilstanden ændres, blinker flerfarvet LED i hvidt.

- Du kan justere styrken på diskanten eller baslyden ved at vælge "Treble", "Bass", "Sync", eller "Centre Level" i Lydindstillinger og derefter justere lydstyrken mellem -6\~+6 ved hjælp af knapperne Op/Ned.

7 Band EQ

Tryk og hold knappen (Lydstyring) i ca. 5 sekunder for at justere lyden for hvert frekvensbånd. Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz med Venstre/Højre knapperne, og alle kan justeres til en indstilling mellem -6 og +6 med Op/Ned knapper. (Sørg for, at Lydtilstanden er sat til "Standard".)

7 Band EQ
Tryk og hold på knappen (Lydstyring) i cirka 5 sekunder.		Brug den Venstre/Højre knap, og hver knap sættes på en indstilling mellem -6 til+6.
	“150Hz”		“150Hz” → “300Hz” → “600Hz” → “1.2kHz” → “2.5kHz” → “5kHz” → “10kHz”

• Du kan justere lydstyrken på de enkelte højttalere ved at vælge "Centre Level" i lydindstillinger, og derefter justere lyden mellem -6 og +6 med Op/Ned knapper.
• Hvis TV-billedet og lyden fra Soundbaren ikke er synkroniseret, skal du vælge "Sync" i lydjusteringen, og derefter indstille lydforsinkelsen til mellem 0 og 300 millisekunder vha. Op/Ned knapper. (Ikke tilgængelig i "USB-" eller "Bluetooth-" tilstand.)
• "Sync" understøttes kun til visse funktioner.

WOOFER (BAS)-NIVEAU

Når subwooferen er tilsluttet, skal du trykke knappen op eller ned for at justere wooferniveauet til -12 eller mellem -6 til +6. Når subwooferen er frakoblet, skal du trykke knappen op eller ned for at justere basniveauet mellem -6 til +6. Du kan indstille wooferens (bas)lydstyrke til 0 (standard) ved at trykke på knappen (hvis Soundbar er tilsluttet den trådløse subwoofer (sælges separat)).

LYDSTYRKE

Skub knappen op eller ned for at justere lydstyrken.

LED-indikator

Lyd op

Lyd ned

Sådan bruges de skjulte knapper (knapper med flere funktioner)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
WOOFER (Op)	TV-fjernbetjening til/fra	Side 16
Venstre	Automatisk tilslutning af TV til/fra	Side 26
Op ID SET Side 19
(Lydstyring)	7 Band EQ Side 13
SOUND MODE	DRC Til/Fra Side 11
	Bluetooth Power Til/Fra Side 11
PAIR	Bluetooth Multiforbindelse Til/fra Side 33

Outputspecifikationer for de forskellige tilstande for lydeffekter

Effekt Input		Output
		Kun med Soundbar Kun med subwoofer		Med subwoofer og trådløst baghøjttalersæt
Adaptive Sound	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Music	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
DTS Virtual:X	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Standard	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler

• Det trådløse Samsung-baghøjttalersæt og subwoofer kan købes separat. Hvis du vil købe et sæt eller subwooferen, skal du kontakte den forhandler, du købte Soundbar hos.

Indstille Soundbar-lyden med en tv'ets fjernbetjening

Indstil Soundbar-lyden med en tv'ets fjernbetjening.

• Denne funktion kan kun bruges med IR fjernbetjeninger. Bluetooth fjernbetjeninger (fjernbetjeninger, der kræver parring) understøttes ikke.
• Indstil tv-højttaleren til Ekstern højttaler for at bruge denne funktion.
• Producenter, der understøtter denne funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjernbetjening til/fra

1. Sluk for Soundbaren.
2. Tryk og hold WOOFER knappen i 5 sekunder.

Hver gang du skubber WOOFER knappen op og holder den i 5 sekunder, skiftes tilstanden i følgende rækkefølge: "Off-TV Remote" (Standardtilstand), "Samsung-TV Remote", "All-TV Remote".

Status på LED-indikatoren ændres hver gang der ændres tilstanden, som vis nedenfor.

Knap på fjernbetjening LED-indikator Status
		"Off-TV Remote"(Standardtilstand)	Deaktiver TV-fjernbetjening.
		"Samsung-TV Remote"	Aktiver en Samsung TV's IR fjernbetjening.
		"All-TV Remote"	Aktiver en tredjeparts TV's IR fjernbetjening.

04 SÅDAN TILSLUTTES SOUNDDBAREN

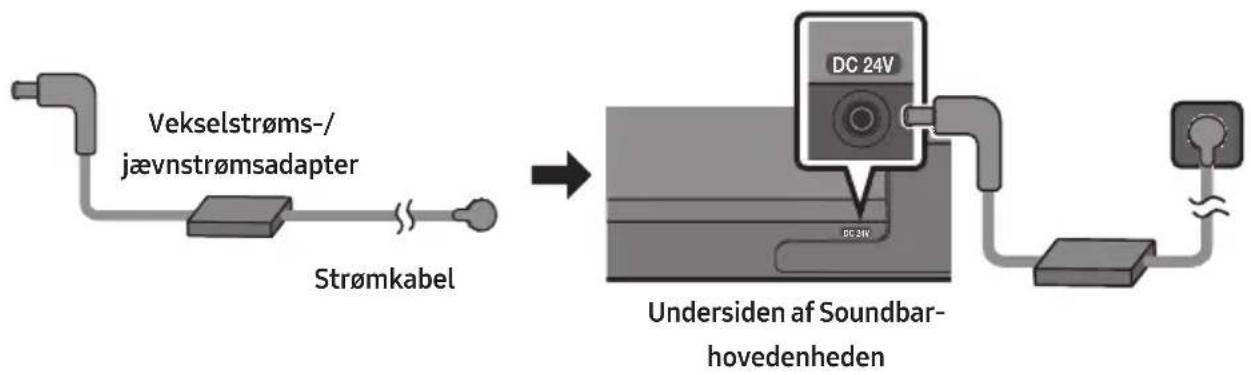

Brug de strømkomponenter, der er vist nedenfor, til at slutte din Soundbar til en stikkontakt i følgende rækkefølge:

• Du kan finde flere oplysninger om krævet strømforsyning og strømforbrug på produktetiketten. (Etiket: Undersiden af Soundbar-hovedenheden)
• Tilslut først strømkablet til AC/DC-adapteren. Tilslut AC/DC-adapteren (med strømkabel) til Soundbaren.
• Sæt lysnetkablet i vægkontakten.

BEMÆRKNINGER

• Hvis du tager stikket ud og tilslutter netledningen, när produktet tændes, tændes Soundbaren automatisk.
• Sørg for at placere vekselstrøms-/jævnstrømsadapteren fladt på et bord eller på gulvet. Hvis vekselstrøms-/jævnstrømsadapteren placeres, så ledningens stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og føre til, at adapteren ikke fungerer korrekt.

Tilslutning af en SWA-9100S (sælges separat)

Optimer til ægte trådløs surroundsound ved at slutte det trådløse sæt med Samsung-baghøjttalere (SWA-9100S, sælges separat) til din Soundbar.

1. Slut til trådløse modtagermodul til 2 surroundhøjttalere.

– Når højttalerkablet tilsluttes, sluttes ledningskernen til højttaleren.

- Højttalerkablerne er farvekodede.

1. Kontroller det trådløse modtagermoduls standbystatus, när du har sluttet det til en stikkontakt.

- LINK-indikatoren (blå) på det trådløse modtagermodul blinker. Hvis indikatoren ikke blinker, skal du trykke på knappen ID SET på bagsiden af det trådløse modtagermodul med spidsen af et skriveredskab i 5-6 sekunder, indtil LINK-indikatoren blinker (blåt). Der findes yderligere oplysninger om indikatoren i brugervejledningen til SWA-9100S.

3. ID SET

- Indtil parringen er fuldført, skidtes flerfarvet LED som Rød → Grøn → Blå skiftevis.

Knap på fjernbetjening LED-indikator

FORSIGTIG

- Hvis din Soundbar var ved at afspille musik, da der blev oprettet forbindelse til SWA-9100S, kan lyden fra wooferen "hakke", när forbindelsen oprettes.

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, när der er oprettet forbindelse mellem Soundbaren og det trådløse modtagermodul.

Tilslutning af en SWA-W500 (sælges separat)

1. Sluk for Soundbar ved at trykke på knappen ⏻ (Tænd/Sluk) på fjernbetjeningen.

- Sæt den trådløse subwoofers strømkabel ind i en stikkontakt og i den trådløse subwoofer for at tænde for den trådløse subwoofer. LINK LED-Indikatoren (blå LED) på den trådløse subwoofer blinker. Hvis LED-indikatoren ikke blinker, skal du trykke på knappen ID SET på bagsiden af den trådløse subwoofer med en pennespids i 5-6 sekunder, indtil LINK LED-indikatoren blinker (blåt). Du kan læse mere om LED-indikatoren i brugervejledningen til SWA-W500.

• Hovedenheden er tung. Pas på, at du ikke får fingrene i klemme, när du trykker på knappen ID SET eller slutter strømkablet til enhedens bagside.
• Subwooferens øvre del kan let ridses. Håndter den forsigtigt.

- Undlad at trykke p eller ramme Højttalerenhed på kabinettets underside. Du risikerer at deformere eller beskadige højttaleren.

3. ID SET

- Indtil parringen er fuldført, skidtes flerfarvet LED som Rød → Grøn → Blå skiftevis.

Knap på fjernbetjening LED-indikator

1. Kontrollér, om LINK LED lyser konstant blåt (forbindelse fuldført).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, när der oprettes forbindelse mellem Soundbar og den trådløse subwoofer.

• Tilslut ikke produktets eller tv'ets netledning til en stikkontakt, før alle forbindelser mellem komponenter er komplette.
• Før du flytter eller installerer dette produkt, skal du sørge for at slukke for strømmen og tage netledningen ud.
• Den maksimale transmissionsafstand for det trådløse signal af hovedenheden er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og den trådløse subwoofer, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.

FORHOLDSREGLER

• Der er indbygget trådløse modtagerantenner i den trådløse subwoofer. Hold enheden væk fra vand og fugt.
• Den bedste lytteoplevelse opnås ved at sikre, at der ikke er hindringer i området omkring den trådløse subwoofer og det trådløse modtagermodul (sælges separat).

05 BRUG AF KABELFORBINDELSE TIL TV'ET

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• For at tilslutte HDMI-kablet mellem tv'et og Soundbaren skal du sørge for at tilslutte terminalerne mærket ARC. Ellers kan tv-lyden muligvis ikke sendes.
  • Vi anbefaler at bruge et High-Speed HDMI Cable with Ethernet.

Tilslutning af tv'et, der understøtter HDMI ARC (Audio Return Channel)

1. Når Soundbaren og tv'et er slukket, skal du tilslutte HDMI-kablet som vist på billedet.
2. Slå Soundbaren og tv'et til.
3. Tv-lyd er output fra Soundbar.

- Hvis tv-lyden ikke er til output, skal du trykke på panelet på Soundbar eller på knappen

(Kilde) på fjernbetjeningen for at vælge tilstanden "Digital Audio In".

• Når lyden ikke er output, kontroller HDMI-kabelforbindelsen igen.
• Brug lydstyrkeknapperne på tv'ets fjernbetjening for at ændre lydstyrken på Soundbaren.

BEMÆRKNINGER

• Når du tilslutter tv'et, der understøtter HDMI ARC (Audio Return Channel) til Soundbaren med et HDMI-kabel, kan du overføre de digitale video- og lyddata uden at tilslutte et separat optisk kabel.
• Vi anbefaler, at du bruger et trådløst HDMI-kabel, hvis muligt. Hvis du bruger et HDMI-kabel med kerne, skal du bruge et, hvis diameter er mindre end 14 mm.
• Denne funktion er ikke tilgængelig, hvis HDMI-kablet ikke understøtter ARC.
• Når lyden i en udsendelse er kodet i Dolby Digital og "Format for digital outputlyd" på dit tv er indstillet til PCM, anbefaler vi, at du ændrer indstillingen til Dolby Digital. Når indstillingen på tv'et ændres, vil du opleve bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)

Metode 2. Tilslutning ved brug af optisk kabel

Checkliste inden tilslutning

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• Når du bruger et optisk kabel og terminalerne har dækslerne, skal du sørge for at fjerne dem.

LED- indikator

Hvid tændt -> slukket

“Digital Audio In”

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke), som vist på billedet.
2. Slå Soundbaren og tv'et til.
3. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "Digital Audio In".
4. Tv-lyd er output fra Soundbaren.

06 BRUG AF TRÅDL∅S FORBINDELSE TIL TV'ET

Forbindelse via Bluetooth

Når et Samsung-tv er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

• Der kan kun tilsluttes ét Samsung-tv ad gangen.
• Der kan tilsluttes Samsung-tv, der understøtter Bluetooth. Kontrollér specifikationerne for dit tv.

1. Vælg Bluetooth-tilstand på Samsung-tv'et.

(f.eks. Hjem (☐) → Indstill. (☒) → Lyd → Lydoutput → Liste over Bluetooth-højttalere → [AV] Samsung Soundbar S5A-Series (Bluetooth))

1. Vælg "[AV] Samsung Soundbar S5A-Series" fra listen på tv-skærmen.

En tilgængelig Soundbar angives med "Skal parres" eller "Parret" på tv'ets Bluetooth enhedsliste. Hvis du vil forbinde Samsung-tv til Soundbar, skal du vælge beskeden og derefter oprette en forbindelse.

1. Du kan nu høre Samsung-tv-lyden fra Soundbaren.

- Hvis der er en forbindelseslog mellem Soundbaren og Samsung tv-et, forbindes Soundbaren automatisk ved at ændre dens tilstand til "Bluetooth."

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar S5A-Series) på listen over højttalere på Samsung-tv'et, skal du slette den.
  • Gentag derefter trin 1 til 3.

Frakobling af Soundbar-hovedenheden fra Samsung-tv

Tryk på knappen ➞ (Kilde) på det øverste panel eller på fjernbetjeningen for at vælge en anden tilstand end "Bluetooth".

- Afbrydelse tager tid, fordi Samsung-tv skal modtage et svar fra Soundbaren. (Tiden kan variere alt efter modellen af Samsung-tv.)

Automatisk tilslutning af TV til/fra

Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke på knappen Venstre på fjernbetjeningen i 5 sekunder, hvis Soundbarens status er

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 20 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med Soundbaren.
  – Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

07 TILSLUTNING TIL EN EKSTERN ENHED

Tilslutning ved brug af optisk kabel
        direction LR
        E1["Power Button"] --> E2["Control buttons"]
        E2 --> E3["Arrow to right"]
    end
    subgraph "Digital Audio In"
        direction LR
        E4["Power Button"] --> E5["Control buttons"]
        E6["Arrow to right"]
    end

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke) som vist på billedet.
2. Slå Soundbaren og den eksterne enhed til.
3. Vælg tilstanden "Digital Audio In" ved at trykke på knappen ➞ (Kilde) på det øverste panel eller på fjernbetjeningen.
4. Den eksterne enheds lyd er output fra Soundbaren.

08 TILSLUTNING AF EN USB-LAGERENHED

Du kan afspille musikfiler, der findes på lagringsenheder, gennem Soundbar.

1. Tilslut Soundbar med USB-stik med USB-adapterkablet ovenfor.

- Micro-USB-til-USB-adapterkablet sælges separat. Ved køb skal du kontakte et Samsung-servicecenter eller Samsung-kundeservice.

1. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "USB".

2. Afspil musikfiler fra lagringsenheden gennem Soundbar.

- Soundbar slukker automatisk (Auto Power Down), hvis der ikke har været en USB-enhed tilsluttet i mere end 20 minutter.

Kompatibilitetsliste

Filtypenavn Codec Samplingsfrekvens Bithastighed
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1 kanals 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1 kanals 160kbps
*.wav	-	16kHz ~ 48kHz	op til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

- Hvis der er gemt for mange mapper (ca. 200) og filer (ca. 2000) på USB-enheden, kan der gå et øjeblik, før Soundbar kan oprette forbindelse og afspille filer.

09 TILSLUTNING TIL EN MOBILENHED

Forbindelse via Bluetooth

Når en mobilenhed er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Når du tilslutter en parret Bluetooth-enhed til en slukket Soundbar, tændes Soundbaren automatisk.

- Når du opretter forbindelse til en ny Bluetooth-enhed, skal du sørge for, at enheden er inden for 1 m afstand.

1. Tryk på knappen ✝ PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen ➞ (Kilde) på toppanelel på Soundbar for at vælge tilstanden "Bluetooth".

Bluetooth parring-knap LED-indikator
ELLERNår apparatet er i “Bluetooth”-tilstand	Parring Forbindelsen er oprettetIndtil parringen er fuldført, skidtes flerfarvet LED somRød→Grøn→Blåskiftevis.
		“Ready to connect via Bluetooth.”

1. På din enhed skal du vælge "[AV] Samsung Soundbar S5A-Series" fra den liste, der vises.
2. Afspil musikfiler fra den enhed, som er tilsluttet via Bluetooth, på Soundbaren.

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5A-Series) på listen over højttalere på den mobile enhed, skal du slette den.
  • Gentag derefter trin 1 og 2.

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 20 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med Soundbaren.
  – Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

• Soundbaren understøtter SBC-data (44,1 kHz, 48 kHz).
• Tilslut kun til en Bluetooth-enhed, der understøtter A2DP (AV)funktionen.
• Du kan ikke slutte Soundbaren til en Bluetooth-enhed, der kun understøtter HF (Hands Free) -funktionen.
• Når du slutter Soundbaren til en Bluetooth-enhed, skal du placere dem så tæt på hinanden som muligt.
• Jo længere Soundbaren og Bluetooth-enheden er fra hinanden, jo dårligere bliver lydkvaliteten. Bluetooth-forbindelsen kan gå i stykker, när enhederne er uden for det effektive område.
• Bluetooth-forbindelsen fungerer muligvis ikke som beregnet i områder med dårlig modtagelse.
• En Bluetooth-enhed kan opleve støj eller funktionsfejl under følgende forhold:

- Når kroppen er i kontakt med signaltransceiveren på Bluetooth-enheden eller Soundbaren-I hjørner eller när der er en hindring i nærheden, såsom en væg eller skillevæg, hvor der kan forekomme elektriske ændringer.

– Når de udsættes for radioforstyrrelser fra andre produkter, der opererer i de samme frekvensområder, såsom medicinsk udstyr, mikrobølgeovne og trådløse LAN-enheder.
- Hindringer som døre og vægge kan stadig påvirke lydkvaliteten, selv når enhederne er inden for det effektive område.

- Bemærk, at din Soundbar ikke kan parres med andre Bluetooth-enheder, mens du bruger indstillingen Bluetooth.

- Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Bluetooth Power Til/Fra

Hvis en Bluetooth-enhed, der allerede er forbundet, forsøger at oprette forbindelse til Soundbaren, når funktionen Bluetooth Power Til er slået til, og Soundbaren er slået fra, slås Soundbaren automatisk til.

1. Tryk og hold nede på knappen SOUND MODE i mere end 5 sekunder på fjernbetjeningen, mens Soundbaren er tændt.
2. Multifarvet LED-indikatoren på Soundbar blinker "Grønblå".

SOUND MODE-knap LED-indikator
	Til (standard)	Fra
Bluetooth PowerTil/Fra	Slå til → Fra

Frakobling af Bluetooth-enheden fra en Soundbar

Sådan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning

• Din Soundbar bliver frakoblet.
- Hvis Soundbar er frakoblet bluetooth-enheden, blinker den flerfarvede LED-indikator på Soundbar "Rød" tre gange.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen ➞ (Kilde) på det øverste panel eller på fjernbetjeningen for at vælge en anden tilstand end "Bluetooth".

• Frakobling tager tid fordi Bluetooth-enheden skal modtage et svar fra Soundbaren. (Frakoblingstiden kan variere, afhængigt af Bluetooth-enheden)
• Hvis Soundbar er frakoblet bluetooth-enheden, blinker den flerfarvede LED-indikator på Soundbar "Rød" tre gange.

Flere Bluetooth-forbindelser

Soundbaren kan forbindes til 2 Bluetooth-enheder på samme tid.

Automatisk tilslutning af TV til/fra

1. Tryk og hold nede på knappen ✝ PAIR i mere end 5 sekunder på fjernbetjeningen, mens Soundbar er slukket.

2. Multifarvet LED-indikatoren på Soundbar blinker "Grønblå".

Bluetooth-parringsknap LED-indikator
I standbytilstand

1. Slut Soundbaren til op til to Bluetooth-enheder. (Se side 30)
2. Spil musik fra en af de tilsluttede Bluetooth-enheder, selvom der er tilsluttet to.
3. Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra enheden "A", begynder afspilning af musikken på enheden "B" og stoppes/sættes på pause automatisk på enheden "A".
4. På versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem enheder, der afspilles musik fra.

Bluetooth-multiparring

Sådan parrer du flere enheder til Soundbaren

1. Slå Soundbaren til.
2. Kun i tilstanden "Bluetooth" – tryk på knappen (Kilde) øverst på Soundbar, og hold den nede i mere end fem sekunder for at gå i tilstanden "Bluetooth Pairing", og på Bluetooth-enhedssiden slå Bluetooth til, og vælg Soundbar på listen over tilgængelige enheder, så opretter Soundbar automatisk forbindelse til Bluetooth-enheden.
3. En anden Bluetooth-enhed kan parres og sluttes til Soundbaren ved hjælp af den samme metode. Hvis du forsøger at tilslutte en tredje enhed, vil en tilsluttet enhed, der ikke afspiller lyd, miste sin Bluetooth-forbindelse, men vil stadig være parret med Soundbaren.
4. Ved hjælp af den samme metode kan du parre op til 8 Bluetooth-enheder, men det er kun de sidste to, der forbliver tilsluttet Soundbaren samtidigt.

BEMÆRKNINGER

• Slut Soundbar til op til to Bluetooth-enheder.
• Spil musik fra en af de tilsluttede Bluetooth-enheder, selvom der er tilsluttet to.
• Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra enheden "A", begynder afspilning af musikken på enheden "B" og stoppes/sættes på pause automatisk på enheden "A".
• På versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem enheder, der afspilles musik fra.
• Enheden kan skiftes ved notifikation eller alarm på nogle enheder.

- Nogle enheder understøtter ikke Bluetooth-multiforbindelse.

- "Bluetooth Pairing"-indstillingen stopper, hvis der ikke parres nogen enhed inden for tre minutter.

- Skift mellem enheder kan tage ca. syv sekunder på nogle apps.

- Hvis du tilslutter en 3. Bluetooth-enhed, vil enten enhed A eller B blive frakoblet. (En enhed, der ikke afspilles på det pågældende tidspunkt, frakobles).

- Der kan kun sluttes 1 Samsung TV eller 2 Bluetooth-enheder til Soundbar på én gang.

- Soundbar frakobles Bluetooth-enheder, när den får en anmodning om tilslutning fra et Samsung TV.

Brug af Tap Sound

Tryk på Soundbar med din mobilenhed for at afspille lyden fra indholdet på mobilenheden gennem Soundbar.

• Alt efter mobilenheden understøttes denne funktion eventuelt ikke.
• Denne funktion er kun kompatibel med Samsung-mobilenheder med Android 8.1 eller senere.

1. Slå Tap Sound-funktionen til på din mobilenhed.

- For oplysninger om, hvordan funktionen slås til, henvises der til "Aktivér Tap Soundfunktionen" nedenfor.

1. Tryk på Soundbaren med mobilenheden. Vælg "Start nu" i vinduet, der vises.

Der oprettes forbindelse mellem mobilenheden og Soundbaren via Bluetooth.

1. Afspil lyden af indholdet på mobilenheden gennem Soundbar.

2. Denne funktion slutter en mobilenhed til Soundbaren via Bluetooth ved at registrere vibration, der forekommer, når enheden rører Soundbaren.

3. Sørg for, at mobilenheden ikke trykker på et skarp hjørne på Soundbaren. Soundbaren eller mobilenheden kan blive ridset eller beskadiget.
4. Det anbefales, at mobilenheden dækkes med et etui. Tryk let på det brede område på den øvre del af Soundbaren uden at lægge for mange kræfter i det.
5. For at bruge denne funktion skal SmartThings-appen opdateres til den seneste version. Alt efter appversionen understøttes denne funktion eventuelt ikke.

1. Kør SmartThings-appen på mobilenheden.
2. Vælg (→) iskærmen for SmartThings-appen, der vises på mobilenheden.
3. Indstil "Tap View, Tap Sound" til Til for at lade funktionen køre, når en mobilenhed nærmer sig Soundbaren.

BEMÆRKNINGER

• Når mobilenheden er i strømbesparelsestilstand, virker Tap Sound-funktionen ikke.
• Tap Sound-funktionen virker eventuelt ikke, hvis der er enheder nær Soundbaren, der forårsager radiointerferens som f.eks. elektriske enheder. Sørg for, at enheder, der kan forårsage radiointerferens, er placeret i en passende afstand fra Soundbaren.

10 INSTALLATION AF VÆGMONTERINGSENHEDEN

Forhåndsregler ved installation

• Må kun installeres på en lodret væg.
• Må ikke installeres på steder med meget høje temperaturer og/eller fugtighed.
• Kontroller, at væggen kan holde til produktets vægt. Hvis ikke, skal du forstærke væggen eller vælge et andet installationspunkt.
• Køb og anvend de skruer eller beslag, der passer til vægtypen (gips, armeret beton, træ osv.). Hvis det er muligt, skal du fastgøre støtteskruerne i vægbeslag.
• Køb skruer til vægmontering i overensstemmelse med type og tykkelse af den væg, som du vil montere Soundbaren på.
• Diameter: M5
• Længde: 35 mm eller længere anbefales.
• Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbaren på væggen.
• Sørg for, at apparatet er slukket og koblet fra strømforsyningen, inden du installerer det. Ellers risikerer du at få elektrisk stød.

Vægmonteringskomponenter

Guide til vægmontering

Holderskrue Skrue

Vægmonteringsbeslag

1. Placer Guide til vægmontering mod væggen.

• Guide til vægmontering skal være plan.
- Hvis dit TV er monteret på væggen, skal du mindst installere Soundbar 5 cm under TV'et.

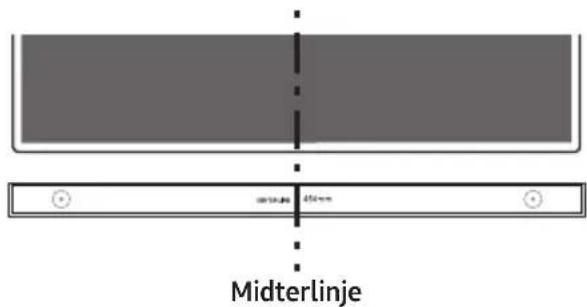

1. Sørg for, at Vægmonteringens styreskinnes midterlinje flugter med tv'ets midterlinje (hvis Soundbar monteres under tv'et), og fastgør derefter Guide til vægmontering på væggen med tape.

- Hvis Soundbar ikke monteres under et TV, placeres Midterlinje i midten af monteringspunktet.

1. Brug en pen til at markere hullerne og fjern Guide til vægmontering.

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

- Hvis mærkerne ikke svarer til sømmenes placering, skal du sørge for at indsætte de korrekte ankre i hullerne, før de bærende skruer fastgøres. Hvis du anvender ankre, skal du sørge for, at borehullerne passer til de ankre, der benyttes.

1. Før en skrue (medfølger ikke) gennem hver Holderskrue, og fastgør de enkelte skruer, så de sidder stramt i hullet til den bærende skrue.

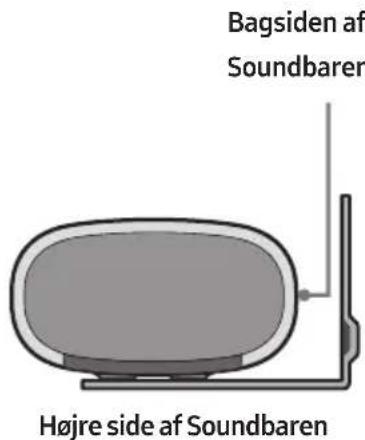

1. Installér de 2 Vægmonteringsbeslag i den rigtige retning på bunden af Soundbar ved at bruge 2 Skruer.

- Ved samling skal du sikre, at ophængningsdele til Vægmonteringsbeslag er placeret bag på Soundbar.

Vægmonteringsbeslag ved at fastgøre Vægmonteringsbeslag på Holderskruer på væggen.

1. Før Soundbar nedad som vist nedenfor, så Vægmonteringsbeslag hviler sikkert på Holderskruerne.

- Isæt Holderskruerne i den brede (nedre) del af Vægmonteringsbeslag, og før derefter Vægmonteringsbeslag ned, så Vægmonteringsbeslag hviler sikkert på Holderskruerne.

11 INSTALLATION

Installation af midten af Soundbaren til midten af tv'et som illustreret på billedet.

Placer Soundbar mindst 3 cm væk fra tv'et.

BEMÆRKNINGER

• Sørg for, at Soundbaren står på en flad og solid overflade.
• Utilstrækkelig afstand fra tv'et kan forårsage akustiske problemer.

12 SOFTWAREOP- DATERING

Vigtigt! Efter opgradering bevares de originale indstillinger.

1. Tilslut en USB-nøgle til USB-porten på din computer.
   Vigtigt! Sørg for, at der ikke er nogen musikfiler på USB-nøgledrevet. Det kan forårsage, at firmwareopdateringen bliver fejlbehæftet.
2. Gå til (samsung.com) → vælg Angiv modelnummer, og angiv din Soundbars model. Vælg brugervejledninger og downloads, og download den nyeste version af softwarefilen.
3. Gem den downloaded software på en USB-nøgle, og vælg "Extract Here" (Udtræk her) for at udpakke mappen.

4. Tænd for Soundbar, og tilslut USB-nøglen med softwareopdateringen til hunporten på et Micro-USB-adapterkabel. Slut kablet til USB-porten på Soundbar.

5. Slut USB til Soundbar, og skift til USB-kilden. Softwaren opdateres automatisk og gennemfører opdateringen inden for to minutter. Under opdateringen begynder fem LED-lamper at blinke i et loop, og så lyser de fem LED-lamper alle klart hvidt, og så bliver de fem LED-lamper i et loop igen. Når opdateringen er fuldført, blinker den grønblå indikator tre gange, og Soundbar genstarter automatisk.

- Dette produkt har en DUAL-BOOT-funktion. Hvis firmwaren ikke opdateres, kan du prøve at opdatere den igen.

Hvis der ikke vises blinkende LED efter hinanden

1. Sluk Soundbaren, og frakobl og tilslut derefter USB-lagringsenheden med opdateringsfilerne til Soundbarens USB-port igen.
2. Frakobl Soundbarens strømkabel, tilslut det igen, og sluk derefter Soundbaren.

BEMAERKNINGER

• Opdatering af firmware fungerer muligvis ikke korrekt, hvis lydfiler, der understøttes af Soundbaren, lagres på USB-lagringsenheden.
• Undlad at koble strømmen fra eller at fjerne USB-enheden, mens opdateringer installeres. Hovedenheden slukker automatisk, när firmwareopdateringen er fuldført.
• Efter opgradering bevares de originale indstillinger. (omfatter Volume, lydområde osv.)

- Når firmwareopdateringen er fuldført, tænder Soundbar automatisk, og Voice UI lyder. Hvis softwareopdateringen mislykkedes, skal du kontrollere, om USB-stikket er defekt.

• Mac OS-brugere skal bruge MS-DOS (FAT) som USB-format.
- Opdatering via USB er muligvis ikke tilgængeligt, afhængigt af USB-lagringsenhedens producent.

Nulstilling

Tænd for Soundbaren og tryk samtidigt på knapperne – + (Volumen) på kabinettet i mindst 5 sekunder. LED-displayet ændres som vist nedenfor, og derefter nulstilles Soundbar.

! FORSIGTIG

- Alle Soundbars indstillinger er nulstillet. Sørg for kun at foretage dette, hvis nulstilling er nødvendigt.

13 FEJLFINDING

Før du beder om hjælp, skal du kontrollere følgende.

Soundbar tænder ikke.

→Kontroller, om strømkablet til Soundbaren er korrekt indsat i stikkontakten.

Soundbar kører uregelmæssigt.

→Når du har taget strømkablet ud, skal du indsætte det igen.
→Fjern netledningen fra den eksterne enhed, og prøv igen.
→Hvis der ikke er noget signal, slukkes Soundbaren automatisk efter en bestemt periode. Slå strømmen til. (Se side 10.)

Fjernbetjeningen virker ikke.

→Peg fjernbetjeningen direkte mod Soundbar.
→Udskift batterierne med nye.

Soundbar udsender ikke nogen lyd.

→ Lydstyrken på Soundbaren er for lav eller slået fra. Regulerer lydstyrken.
→Når en ekstern enhed (STB, Bluetooth-enhhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed.
→For lydudgang fra tv'et skal du vælge Soundbar. (Samsung-tv: Hjem (n)→Indstill. (s)→Lyd → Lydoutput → Vælg Soundbar)
→Kabelforbindelsen til Soundbaren er muligvis ikke løs. Fjern kablet, og tilslut igen.
→Fjern netledningen helt, tilslut igen, og tænd for strømmen.
→ Initialiser produktet, og prøv igen. (Se side 40.)

Hvis tv'et ikke er tilsluttet via HDMI (ARC).

→Kontroller, om HDMI-kablet er korrekt tilsluttet ARC-terminalen. (Se side 22.)
→Tilslutning er muligvis ikke mulig på grund af den tilsluttede eksterne enhed (set-topboks, spilmaskine osv.). Tilslut Soundbaren direkte.
→HDMI-CEC er muligvis ikke aktiveret på tv'et. Tænd for CEC i tv-menuen. (Samsungtv: Hjem (n)→ Indstill. ( ) Generelt → Ekstern enhedsstyring → Anynet+ (HDMI-CEC) TIL)

Soundbar opretter ikke forbindelse via Bluetooth.

→Når du tilslutter en ny enhed, skal du skifte til Bluetooth parring for at oprette forbindelse. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller tryk på knappen
(Kilde) på Soundbaren i mindst 5 sekunder.)
→Hvis Soundbaren er tilsluttet en anden enhed, skal du først afbryde enheden for at skifte enhed.
→Forbind den igen, när du har fjernet listen over Bluetooth-højttalere på enheden, der skal tilsluttes. (Samsung-tv: Hjem ( Indstill. ( → Lyd → Lydoutput → Liste over Bluetooth-højttalere)
→Fjern og tilslut netledningen igen og prøv igen. Initialiser produktet, og prøv igen. (Se side 40.)

Lyden falder ud, när der er oprettet forbindelse via Bluetooth.

→Hvis din enhed, der er tilsluttet via Bluetooth, er for langt væk fra Soundbar, kan lyden falde ud. Flyt enheden tættere på Soundbar.
→Hvis en del af din krop er i kontakt med Bluetooth-transceiveren, eller produktet er installeret på metalmøbler, kan der opstå udfald. Kontroller installationsmiljøet og betingelserne for brug.

Bluetooth-multiforbindelse virker ikke.

→Når tv'et er forbundet til Soundbar, fungerer Bluetooth-multiforbindelse muligvis ikke. Frakobl Soundbar fra tv'et, og prøv igen.
→Kontrollér, om Bluetooth-multiforbindelsesindstillingen er slået til. (Se afsnittet "Soundbar opretter ikke forbindelse via Bluetooth.").

→Frakobl den enhed, der aktuelt spiller, par med den enhed, du vil oprette forbindelse til, og tilkobl den tidligere enhed igen.

→Hvis lyden ikke kan høres selv efter korrekt forbindelse, henvises der til afsnittet "Lyden falder ud, när der er oprettet forbindelse via Bluetooth.".

Soundbar tænder ikke automatisk sammen med tv'et.

→Når du slukker for Soundbaren, mens du ser tv, er strømsynkronisering med tv'et deaktiveret. Sluk først tv-apparatet.

14 LICENS

DOLBY AUDIO

For at sende forespørgsler og anmodninger om spørgsmål vedrørende åbne kilder, skal du kontakte Samsung Open Source (http://opensource.samsung.com)

16 VIGTIG NOTE OM SERVICE

• Figurer og illustrationer i denne brugervejledning bringes kun for reference og kan være anderledes end på det virkelige produkt.
• Der opkræves muligvis et administrationsgebyr,

(a) hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning)

(b) hvis du indleverer enheden til et servicecenter, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning).

- Du får oplyst administrationsgebyrets størrelse, inden noget arbejde eller besøg i hjemmet udføres.

17 SPECIFIKATIONER OG VEJLEDNING

Specifikationer

Modelnavn HW-S56A
USB 5V/0,5A
Vægt 2,7 kg
Dimensioner (B x H x D) 764,0 x 68,0 x 125,0 mm
Driftstemperatur	til +35°C+5°C
Driftsfugtighed 10 % til 75 %
FORSTÆRKERAngivet udgangseffekt	(30W x 2) + (30W x 2) + 20W
Understøttede afspilningsformaterDTS, Dolby® Digital (DTS Virtual Surroundafspilles i DTS-format).	PCM 2ch, Dolby AudioTM (Understøtter Dolby®Digital), DTS, DTS Virtual:X
TRÅDL∅S ENHEDSOUTPUTEFFEKT Sendeeffekten er 9 dBm.

Samlet strømforbrug i standby (W) 0,5W
BluetoothPortdeaktiveringsmetode	Hold knappen SOUND MODE inde i mindst5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

BEMÆRKNINGER

• Samsung Electronics Co., Ltd forbeholder sig ret til at ændre specifikationerne uden varsel.
• Værdierne for vægt og størrelse er omtrentlige.

Herved erklærer Samsung, at dette radioudstyr er i overensstemmelse med direktiv 2014/53/EU og de relevante britiske lovkrav.

Den komplette tekst i overensstemmelseserklæringen findes på følgende internetadresse:

http://www.samsung.com Gå til Support, og indtast modelnavnet.

Dette udstyr må anvendes i alle EU-lande og i Storbritannien.

[Korrekt bortskaffelse af batterierne i dette produkt]

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batterierne i dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd eller Pb, betyder det, at deres indhold af kviksølv, cadmium eller bly ligger over de grænseværdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer være skadelige for menneskers helbred eller miljøet.

Hjælp til med at beskytte naturens ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typer af affald og ved at indlevere dem på en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, ellerkommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

Krav til miljøvenligt design af eksterne strømforsyninger :

www.samsung.com/global/ecodesign_component

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

1. Kontroller standbystatusen for den trådløse mottakermodulen etter at du har koblet den til en stikkontakt.

- LINK-indikatoren (blå lampe) på den trådløse mottakermodulen blinker. Hvis lampen ikke blinker, må du trykke på knappen ID SET på baksiden av den trådløse mottakermodulen med en pennespiss i 5-6 sekunder til LINK-indikatoren (KOBLING) blinker (blått). Hvis du vil vite mer om indikatoren, se brukerveiledningen for SWA-9100S.

3. ID SET

Trykk på Opp-knappen på fjernkontrollen i 5 sekunder.

- Bare én Samsung-TV kan kobles til om gangen.

Hvis LED-sekvensblinkingen ikke vises

Soundbar slås ikke på.

Soundbar fungerer ikke som den skal.

I tilfelle fjernkontrollen ikke fungerer.

I tilfelle TV-en ikke er tilkoblet via HDMI (ARC).

→Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side 22.)
→Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.). Koble til Soundbar direkte.
→HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen.
(Samsung-TV: Hjem (→ Innst. ( )) Generelt → Behandling av eksterne enheter → Anynet+ (HDMI-CEC) PÅ)

Soundbar kobles ikke til via Bluetooth.

Bluetooth-flertilkobling fungerer ikke.

Soundbar slås ikke automatisk på sammen med TV-en.
