CN04 300 EIS W - Грејање Tesy - Besplatni korisnički priručnik

Vrsta proizvoda	Zidni električni konvektor
Model	CN04 300 EIS W
Brend	Tesy
Nominalna snaga	3000 W (3 kW)
Napon napajanja	230 V ~ 50 Hz
Preporučena zapremina grejanja	60 do 80 m³
Preporučena površina grejanja	24 do 32 m²
Stepen zaštite	IP24 (zaštita od prskanja)
Elektronsko podešavanje	Da, elektronski termostat sa LED displejom
Nedeljni programator	Da, 24/7 prilagodljiv sa 3 parametra po tački (dan, vreme, temperatura)
Režim grejanja	Da, podešavanje temperature od 10 do 30 °C
Režim odloženog starta	Da, podešavanje od 1 do 96 sati
Funkcija zaštite od smrzavanja	Da, podrazumevano uključena (aktivira se na 5 °C)
Detekcija otvorenog prozora	Da, automatsko isključivanje grejanja u slučaju naglog pada temperature
Prilagodljiva kontrola (Adaptive start)	Da, učenje za postizanje zadate temperature u zakazano vreme
Sigurnost za decu	Da, zaključavanje tastera, prikazuje se « LOC »
Korekcija temperature	Da, podesivo od -4 °C do +4 °C
Sigurnosni uređaj od pregrevanja	Da, automatsko isključivanje i ponovno pokretanje nakon hlađenja
Instalacija	Zidna, pogodna za kupatilo (zapremina 2) sa minimalnim rastojanjem od 1 m od izvora vode
Čišćenje	Vlažna krpa ili usisivač; ne koristiti rastvarače niti potapati
Garancija	Pogledajte priloženi garantni list

Često postavljana pitanja - CN04 300 EIS W Tesy

Kako programirati nedeljno grejanje?

Držite pritisnutim taster Timer za ulazak u režim programiranja. Podesite dan, vreme i željenu temperaturu tasterima ▲/▼. Potvrdite svaku tačku sa Timer. Za izlaz, držite Timer pritisnutim.

Šta znači greška 't1' ili 't2' na ekranu?

Greška t1 označava prekinut kabl temperaturnog senzora, t2 označava kratak spoj. Uređaj se automatski isključuje. Kontaktirajte ovlašćenog stručnjaka za popravku.

Kako aktivirati sigurnost za decu?

Istovremeno pritisnite tastere ▲ i Timer dok se ne upali zelena lampica lokota. Za otključavanje, ponovite istu kombinaciju.

Kako korigovati odstupanje prikazane temperature?

U režimu isključeno, pritisnite On/Off na 3 sekunde. Koristite ▲/▼ za podešavanje korekcije između -4 °C i +4 °C. Sačekajte 3 sekunde za potvrdu.

Čemu služi detekcija otvorenog prozora?

Ova funkcija automatski isključuje grejanje ako se detektuje nagli pad temperature (otvoren prozor ili vrata). Aktivirajte je pritiskom na taster Fenêtre. Zelena lampica treperi, a zatim ostaje upaljena u stanju pripravnosti.

Kako podesiti odloženi start?

U režimu isključeno, pritisnite Timer. Ekran prikazuje 12 h. Koristite ▲/▼ za podešavanje odlaganja (1 do 96 h). Potvrdite pritiskom na Timer ili sačekajte 5 sekundi.

Zašto prostorija nije dovoljno topla uprkos radu uređaja?

Proverite da li je željena temperatura dovoljna, da otvori za ulaz/izlaz vazduha nisu blokirani i da snaga uređaja odgovara zapremini prostorije. Po potrebi korigujte temperaturu prema odeljku Korekcija temperature.

Da li se ovaj uređaj može ugraditi u kupatilo?

Da, uređaj je IP24 i može se ugraditi u zapreminu 2 kupatila, pod uslovom da upravljačka ploča nije dostupna iz kade ili tuša. Minimalno rastojanje od 1 m od izvora vode.

Kako očistiti konvektor?

Isključite uređaj iz napajanja i izvucite utikač. Sačekajte da se ohladi. Očistite telo vlažnom krpom i usisajte rešetke. Nikada ne koristite rastvarače ili abrazivna sredstva, i ne potapajte uređaj.

Šta je prilagodljiva kontrola (Adaptive start)?

Ova funkcija omogućava uređaju da uči porast temperature u prostoriji i da pokrene grejanje ranije kako bi dostigao zadatu temperaturu tačno u zakazano vreme. Podrazumevano je aktivan, zahteva nekoliko ciklusa učenja.

KORISNIČKI PRIRUČNIK CN04 300 EIS W Tesy

Nemojte postavlji konvektor ispod zidne uticnice ili prikljucne kutije.
- Ne instalirajte / koristite konvektor

1. na mestre udje postoji potisak, tak da se ne uticne na kontrlne postavke;
2. neposredno ispod elektricne uticnice;
3. u prostoriji 1 (volume 1) za kapatila;

4. u prostoriji 2 (volume 2), ako kontrolna ploca se moze dostignuti od strane nekoga tko je pod tusem ilu kadi;

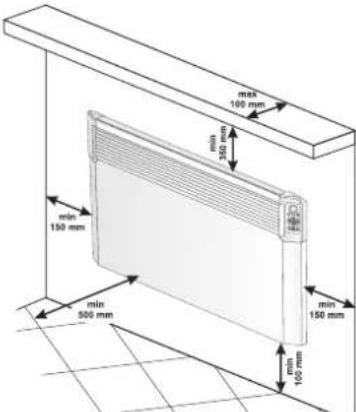

5. Za ugradnju konvektoru u zidu treba se koristiti samo zidni nosaci isporuceni zajedno s konvektorom. Tijekom instalacije konvektora moraju biti uskladene minimalne udaljenosti od Jedinice

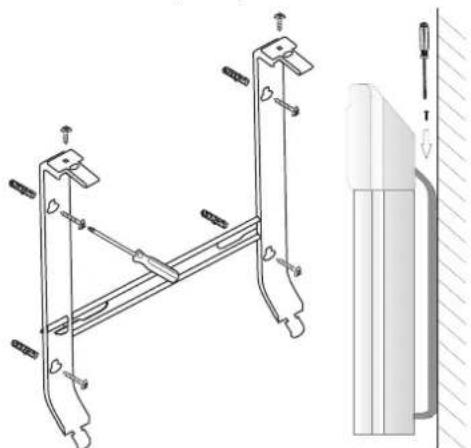

• Prvo, uklonite zidne nosače sa străznjeg korpusa. Odvijte dva vijka, koji se nalaze na gornjem djelu dviju vertikalnih traka na zidnim nosacima. Potom povucite gornji dio trake jakim pritiskom na dvije gornje dijelove uvučeni u străznjem korpusu.

• Povucite prema dolje zidni nosać kako bistga uklonili iz straznjeg korpusa.

• Pričvrstite Črsto na zid zidni nosac kroz napravljene Četiri dupke za vijke.

• Podignite konvektor gotovo do okomitog polozaja i umetnite dvije donje izdate dijelove zdinih nosaca u dva donja proreza u straznjemPoklopcu konvektora. Zatim podignite konvektor i umetnite dvije gornje izdate dijelove zidinih nosaca u dva gornja proreza u straznjemPoklopcu konvektora. Kona cno vratite natrag na njihovo mesto i zategnite dva vijka, da bistie pricrvstili cvrsto konvektor na zid.

KORISTENJE U KUPATILU

Konvektor mora biti instaliran u skladu s uobičajenom komercijalnom praksom i u skladu sa zakonima relevantne zemlje (Direktive za elektricnu struju EK i zahtjevi za posebne instalacije ili prostre koji ukljućuju kupatila ili tuseve HD60364-7-701 (IEC 60364-7-701:2006)).

• Ako ovaj konvektor ce se koristiti u kupaonici ili u drugim slicnim prostorima moraju biti ispunjeni sljedeci zahtjevi za instalaciju: konvektor je sa zaštitom IP24 (zaštita od prskanja vode). Zbog ove Činjenice se mora ugraditi u prostoru 2 (volume2) (vidi silku dolje) kako bi se izbegla mogucnost ova upravljacka ploča (prekidać i termostat) konvektora da se moze dostogne od stranecovjeka koji je pod tušem ili u kadi. Minimalna udaljenost od aparata do izvora vode ne smije biti manji od 1 metra, a uredaj mora biti obavezno montiran na zidu! Ako niste sigurni o instaliranju ovog konvektora u prostoru za kupaonicu, mi preparučujemo da se konzultirate strucnu osobu.

Napomena: Ako se ne mogu zadovolji t gore navedeni u vjeti, preporuca se instalacija da bude izvedena u prostoru 3 (Volume 3).

U vlažnim prostorijama (kupaonice i kuhinje) izvor energije mora biti montiran na visini od Najmanje 25 cm od pada.
- Instalacija mora biti opremljena automatiskim osiguračem pri Čemu udajenost izmedu kontakata kada je isklučen, mora biti rajmanje 3 mm.

Zahvaljujemo da ste odabirali konvektor CN04. Ovo je uredaj koji nudi grijanje u zimi koliko je potrebno kako bi se postigla udobna toplina u zagrijanoj prostoriji. Uz pravilnu uporabu i njegu kao sto je opisano u ovim uputama, uredaj ce pruziti mnogo godina korisnog rada.

UPUTE ZA UPORABU

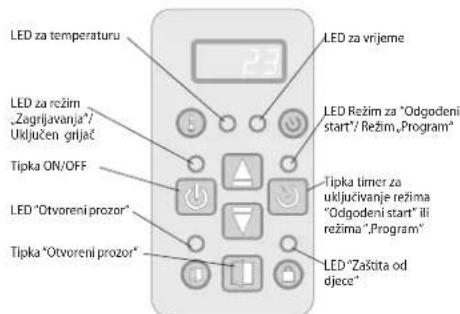

ELEKTRONSKO UPRAVLJANJE

Rezimi rada

Uklučite konvector, pritsnite prekida na položaj "I" (Uklučeno)

Postavljanje sata

Postavka sata moguce je iskljucivo u isključenom nacinu rada - postavlja se trenutacni dan u tjednu, sat i minuti.

Ulazak u postavkama sata se vrsi istodobnim dugim pritiskom na tipke "ON/OFF" "Timer". Parametar koji se podesava, pulsira na zaslonu. Odabir parametra podesavanja se vrsi katkim pritiskom na tipku "Timer". Izlazak iz podesavanja obavlja se trecim katkim pritiskom na tipku "Timer" (nakon podesavanja minuta).

• Uredaj je opremljen sa sigurnosnim termoprekidačem, koji automatiski isključuje grijać u slučajevima porasta temperature konvektoa više od dozvoljenih vrijednosti / takozvano pregrijavanje uredaj/
• Sigurnosni termoprekida automatski vrača rad konvektora, są kada temperatura padne ispod dopustenih dozvoljenih granica.

CISCENJE

Obavezno najprije iskljucite prekidaac aparata i izvucite utikaic iz uticnice. Prije pocteka ciscenja konvektora, ostavite ga da se ohladi
