Tip proizvoda	Kotao
Marka	Gorenje
Model	TG50NC6
Vrsta goriva	Prirodni gas
Kapacitet rezervoara	50 litara
Dimenzije (V x Š x D)	850 x 450 x 450 mm
Težina (prazna)	25 kg
Električno napajanje	230 V / 50 Hz
Maksimalni radni pritisak	8 bar
Maksimalna temperatura vode	75 °C
Energetska klasa	B
Glavne funkcije	Proizvodnja tople vode za domaćinstvo, termostatska regulacija, zaštita od pregrevanja, indikator rada
Održavanje i čišćenje	Godišnje ispuštanje vazduha, uklanjanje kamenca svake 2 godine, provera pritiska
Sigurnosni uređaji	Sigurnosni ventil, termoelement, ograničivač temperature, zaštita od smrzavanja
Rezervni delovi	Dostupni putem Gorenje servisa
Indeks popravljivosti	Nije saopšteno
Opšte informacije	Uputstvo dostupno na više jezika (FR, EN, DE...). Neto težina: 25 kg

Često postavljana pitanja - TG50NC6 GORENJE

Kako podesiti temperaturu vode?

Okrenite termostatsko dugme na prednjoj tabli. Temperatura se može podesiti između 30 °C i 75 °C. Za optimalnu upotrebu, podesite na 60 °C kako biste sprečili razvoj bakterija.

Šta učiniti ako voda ne greje?

Prvo proverite električno napajanje i prekidač. Uverite se da je termostat pravilno podešen. Ako problem potraje, termoelement ili gasni ventil mogu biti neispravni. Obratite se profesionalcu.

Kako ispustiti vazduh iz kruga kotla?

Otvorite ventil za ispuštanje vazduha koji se nalazi na vrhu uređaja odgovarajućim ključem. Pustite vazduh da izađe dok voda ne počne redovno da teče. Zatim zatvorite. Ovaj postupak obavljajte godišnje da biste izbegli vazdušne džepove.

Koji je idealan pritisak za krug?

Pritisak treba da bude između 1 i 1,5 bara u hladnom stanju. Ako pređe 2 bara ili padne ispod 0,5 bara, koristite ventil za punjenje ili ispusni ventil za podešavanje.

Kako ukloniti kamenac iz uređaja?

Uklanjajte kamenac svake 2 godine odgovarajućim sredstvom protiv kamenca. Isključite napajanje, ispraznite rezervoar, sipajte sredstvo za uklanjanje kamenca, ostavite da deluje prema uputstvima, a zatim temeljno isperite. Uklanjanje kamenca produžava vek trajanja kotla.

Šta učiniti u slučaju curenja vode?

Odmah zatvorite dovod vode i gasa. Curenje može poticati od istrošenih zaptivki ili neispravnog sigurnosnog ventila. Obratite se ovlašćenom instalateru da zameni delove.

Kako pravilno instalirati uređaj?

Instalaciju mora obaviti kvalifikovani profesionalac. Uređaj mora biti pričvršćen na zid odgovarajućim tiplama, priključen na gas i vodovod u skladu sa lokalnim normama. Mora biti prisutan sigurnosni uređaj.

Zašto je topla voda mutna ili mlečna?

To je zbog prisustva mikro mehurića vazduha u vodi, posebno nakon ispuštanja vazduha ili punjenja. Voda postaje bistra nakon nekoliko minuta. U suprotnom, proverite sigurnosnu grupu.

Kako uštedeti energiju sa ovim kotlom?

Podesite temperaturu na 55-60 °C za dobar kompromis. Izolujte cevi za toplu vodu. Koristite tajmer za grejanje samo u jeftinim satima. Redovno održavajte.

Gde pronaći rezervne delove i uputstvo?

Rezervni delovi su dostupni na zvaničnom sajtu Gorenje ili kod ovlašćenih prodavaca. Kompletno uputstvo može se besplatno preuzeti u PDF formatu na notice-facile.com.

KORISNIČKI PRIRUČNIK TG50NC6 GORENJE

Поштовани купци, Захваљујемо се што сте купили наш производ. МОЛИМО ВАС ДА ПРЕ МОНТАЖЕ И ПРВЕ УПОТРЕБЕ БОЛЛЕРА ПАЖЛЬИВО ПРОЧИТАТЕ УПУТСТВО.

Бојлер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Његове основне техничке характеристике су наведене на написној плочици, којаје залепљена међу прикључним цевима. На водоводну и електичну мрежу грејач може прикључити само за то успособљен стручњак. Било какав захват у његову унутрашњост због поправљања, отстрањивања водног каменца и проверавања или замењивања противкорозивне заштитне аноде, може извршити само овлаштена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид одговарајућим вијцима. Ако будете грејач уградили у просторију где се налази када за купање или туш, обавезно треба уважавати захтеве стандарда IEC 60364-7-701 (VDE 0100, Teil 701). На зид га причврстите помоћу два завртња за зидове, који имају номинални промер од најмање 8 мм. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Бојлер причвршћuje се на зид искључиво усправно. Због лакше контроле и замене магнезијумове аноде препоручујемо вам да између врха грејача и таванице оставите довољно простора (види меру G на скици прикључних мера). У супротном случају биће приликом наведене интервенције потребно грејач демонтирати са зида.

Тип TG 30 N TG 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Модел TG 30 N TG 50 N TG 80	N TG 100 N TG 120 N TG 150 N TG 200 N
Запремина [I]	30	50	80	100	120	150	200
Називни притисак [MPa]	0,6
Тежина /напуњен водом [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Антикорозивна заштита котла	емајлирано / Мг анода
Снага електричног грејача [W]	2000
Напон напајања [V~]	230
Време загревања до 75°C 1) [h]	105	155	305	355	435	545	740
Количина мешане воде при 40°C [I]	50	89	145	200	236	298	399
Потрошња енергије 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C.
2) Губици енергије при одржавању константне температуре воде у бојлеру на 65°C ако је температура околине 20°C, мерено по EN 60379.

	A	B	C	D		E	F
TG 30 N	459	275	173	-	454	461	80
TG 50 N	561	365	185	-	454	461	130
TG 80 N	766	565	190	-	454	461	180
TG 100 N	926	715	200	-	454	461	260
TG 120 N	1081	865	205	-	454	461	260
TG 150 N	1296	1065	220	-	454	461	260
TG 200 N	1505	1050	444	800	500	507	260

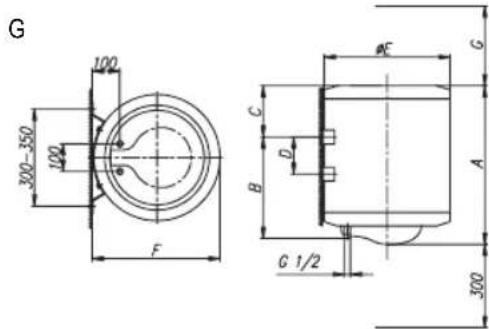

Прикључне и монтажне мере бојлера [mm]

Довод и одвод воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом. Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава одузимање воде на више места, док отворени (без притиска), дозвољава само једно одузимно место. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање.

Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводно о мрежи нестане воде. Код овог система прикључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава волумен воде, што изазива капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капљање, већ можете само покварити батерију.

Код затвореног система прикључивања (под притиском), на одузимним местима морате уградити батерије за мешање, намењене за рад под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад номиналног. Отвор за истакање на сигурносном вентилу мора обавезно да има излаз на атмосферски притисак.

Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је враћање воде у водоводну мрежу блокирано, може доћи до капљања воде из одливног отвора сигурносног ветила. Те капљице воде можете усмерити у одвод преко посебног изливника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која капа из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев грејача уградите експанзионе посуде волумена од 3 л.

За правилан рад сигурносног вентила морате сами периодично да обављате контролу. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.

Затворени систем (под притиском)

Отворени систем (проточни)

Легенда:

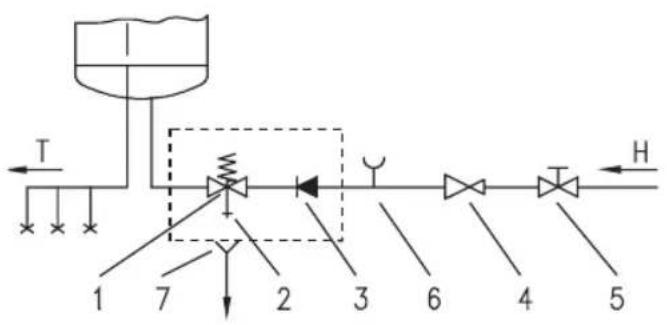

1 - Сигурносни вентил
2 - Вентил за тестирање
3 - Неповратни вентил
4 - Вентил за редукцију притиска
5 - Запорни вентил

6 - Тестни наставак
7 - Цевак са прикључком на одвод
Н - Хладна вода
T - Топла вода

Између бојлера и повратног сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију акоје притисак воде у инсталацији нижи од 0,5 МПа (5 бара). Ако притисак прелази 0,5 МРа (5 бара) обавезно уградите редукциони вентил.

Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

Пре прикључивања на електричну мрежу потребно је у грејач уградити прикључну траку минималног пресека макар 1,5 мм² (H05VV-F 3G 1,5 мм²). Да би се то учинило, треба одвити заштитни поклопац на бојлеру. Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Између грејача воде и трајне инсталације мора бити уgraђена припрема за раздвајање полова од мреже за напајање у складу са националним инсталационим прописима.

Легенда:

1 - Термостат и двополни топлотни осигурач
2 - Грејач
3 - Прикључне клеме
4 - Контролна светилька

L - Фаза

N - Неутрални вод
± - Уземљење

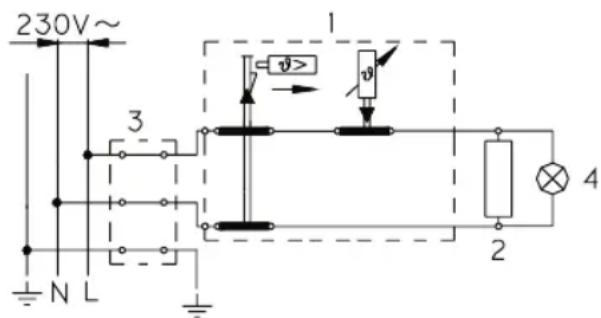

Схема повезивања електричних водова

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

По прикључивању на водовну и електричну мрежу, грејач је спреман за употребу. Температуру воде у бојлеру аутоматски регулише фабрички подешен термостат. Температура се ноже подешавати окретањем вијка на термостату у унутрашњости бојлера. Подручје подешавања се креће од 20 до 75°C. Не препоручујемо вам да мењате фабрички подешену температуру јер је то температура на којој је потрошња електричне енергије економична, а таложење каменца најмање.

Деловање електричног елемента за грејање показује контролна светиљка. Грејач има на ивици биметални термометар, који се покреће у смеру казаљке на сату у десно, када је у грејачу присутна топла вода. Ако бојлер не намеравате да користите дуже време, искључите га из електричне мреже. Ако постоји опасност да се вода у бојлеру замрзне, испустите воду из бојлера. Вода из грејача се празни кроз доточну цев грејача. У том циљу препоручљиво је приликом уградње између сигурносног вентила и доточне цеви грејања наместити посебан fitting (Т-део) или испусни вентил. Грејач можете испразнити такође и непосредно кроз сигурносни вентил померањем ручице, односно обртне капице вентила у положај као приликом проверавања рада. Пре пражњења грејач треба искључити из електричне мреже и затим отворити ручицу за топлу воду на прикљученој батерији за мешање. После пражњења воде кроз доточну цев, у грејачу остаје мања количина воде која истиче приликом одстрањивања грејне фланше (посувраћеног обода цеви) кроз отвор грејне фланше.

Кућиште грејача чистите благим раствором пашка за прање. Не употребљавајте разређиваче или груба средства за чишћење.

Ефикасно деловање без грешки и дуг животни век грејача, омогућићете редовним сервисним прегледима. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Код прегледа проверава истрошеност протикорозивне заштитне аноде и по потреби очистиће водки каменац који се, са обзиром на квалитет, количину и температуру потрошене воде, скупи у грејачу. Сервисна служба ће вам на основу стања које је готовила препоручити датум за нареду контролу.

Молимо вас евентуалне кварове грејача немојте поправљати сами, вед о њјима обавестите најближу сервисну службу.

Štovani kupče!

Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda. MOLIMO VAS DA PRIJE MONTAŽE I PRVE UPORABE POMNO PROČITATE UPUTE ZA MONTAŽU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

UREĐAJ NIJE NAMENJEN ZA KORIŠĆENJE OSOBAMA (UKLJUČUJUĆI I DECU), SA SMANJENIM FIZIČKIM, PSIHIČKIM ILI MENTALNIM SPOSOBNOSTIMA ILI BEZ ISKUSTVA TJ. ZNANJA, OSIM AKO SU POD NAZOROM ILI UPOZNATI SA UREĐAJEM OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECA MORAJU BITI POD NAZOROM KAKO BI SE SPREČILO DA SE NE IGRAJU SA UREĐAJEM.
