TG50NC6 - Котел GORENJE - Бесплатен кориснички прирачник

Вид на производ	Бојлер
Бренд	Gorenje
Модел	TG50NC6
Вид на гориво	Природен гас
Капацитет на резервоарот	50 литри
Димензии (В x Ш x Д)	850 x 450 x 450 mm
Тежина (празен)	25 kg
Електрично напојување	230 V / 50 Hz
Максимален работен притисок	8 bar
Максимална температура на водата	75 °C
Енергетска класа	B
Основни функции	Производство на топла вода, термостатска регулација, заштита од прегревање, индикатор за работа
Одржување и чистење	Годишен продув, отстранување на камен на секои 2 години, проверка на притисок
Безбедносни уреди	Безбедносен вентил, термопар, температурен ограничувач, заштита од замрзнување
Резервни делови	Достапни преку сервисната служба на Gorenje
Индекс на поправливост	Не е соопштен
Општи информации	Упатството е достапно на повеќе јазици (FR, EN, DE...). Нето тежина: 25 kg

Frequently Asked Questions - TG50NC6 GORENJE

Како да се подеси температурата на водата?

Свртете го термостатското копче на предната табла. Температурата може да се подеси помеѓу 30 °C и 75 °C. За оптимална употреба, подесете на 60 °C за да се избегне развој на бактерии.

Што да се прави ако водата не се загрева?

Прво проверете го електричното напојување и прекинувачот. Потврдете дека термостатот е правилно подесен. Ако проблемот продолжи, термопарот или гасниот вентил може да е неисправен. Контактирајте професионалец.

Како да се испразни воздухот од кругот на бојлерот?

Отворете ја чешмата за празнење на горниот дел од апаратот со соодветен клуч. Оставете го воздухот да излегува додека водата не почне редовно да тече. Потоа затворете. Изведете ја оваа операција годишно за да избегнете воздушни џебови.

Кој е идеалниот притисок за кругот?

Притисокот треба да биде помеѓу 1 и 1,5 bar кога е ладен. Ако надмине 2 bar или падне под 0,5 bar, користете ја чешмата за полнење или вентилот за празнење за да го прилагодите.

Како да се отстрани каменот од апаратот?

Отстранувајте камен на секои 2 години со соодветен производ против камен. Исклучете го напојувањето, испразнете го резервоарот, истурете го средствата за отстранување камен, оставете да делува според упатствата, па исплакнете обилно. Отстранувањето на камен го продолжува животниот век на бојлерот.

Што да се прави во случај на истекување вода?

Веднаш затворете го доводот на вода и гас. Истекувањето може да е од истрошени дихтунзи или од неисправен безбедносен вентил. Контактирајте овластен инсталатер за замена на деловите.

Како правилно да се инсталира апаратот?

Инсталацијата мора да ја изврши квалификуван професионалец. Апаратот мора да се прицврсти на ѕид со соодветни штикли, да се поврзе со гасниот и водоводниот систем според локалните стандарди. Мора да има безбедносен уред.

Зошто топлата вода е матна или млечна?

Ова се должи на присуство на микро меурчиња воздух во водата, особено по празнење или полнење. Водата станува бистра по неколку минути. Во спротивно, проверете ја безбедносната група.

Како да се заштеди енергија со овој бојлер?

Подесете ја температурата на 55-60 °C за добар компромис. Изолирајте ги цевките за топла вода. Користете тајмер за греење само во ниска тарифа. Изведувајте редовно одржување.

Каде да се најдат резервни делови и упатството?

Резервните делови се достапни на официјалната веб страна на Gorenje или кај овластените продавачи. Целосното упатство може бесплатно да се преземе во PDF формат на notice-facile.com.

КОРИСНИЧКИ ПРИРАЧНИК TG50NC6 GORENJE

Почитуван купувач, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ! ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Грејачот е изработен согласно со важечките стандарди и официјално испитая, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Неговите основни технички характеристики се наведени на натписната табличка, која е залепена помећу приклучните цевки на апаратот. Приклучувањето на бојлерот кон електричната или водоводната мрежа може да го врши само оспособено стручно лице. Посегањата во неговата внатрешност поради поправки, одстранување на водниот камеи или поради проверка или заменување на противкорозијската заштитна анода, може да ги врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. Доколку греачот ће го вградите во просторот кадешто се наога кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандартот IEC 60364-7-701 (VDE 0100, Teil 701). На sidот прицврстете го со две завртки за sidови, со номинален пречник од најмалку 8 mm. Сидовите и таваните со слаба носивост морате, на местото каде што ће ја прикачите греалката, соодветно да ги зајакнете. Греалките прицврстувајте ги на sid само вертикално. Поради полесната контрола и менувањето на магнесиум анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите довольно слободно место (гледај ја измерата Г на шемата на приклучни измери). Во спротивен случај ће треба при спомнатиот сервисен зафат греачот да се демонтира од таванот.

1) Време на загревање на целокупната зафатнина на греалката со електричениот грејач при влезна температура на студена вода од водовод до 15 ст.

2) Енергијските загуби при одржувањето на постојаната температура во греалката на 65 ст. и при температура на околината 20 ст., мерени според EN 60379.

	A	B	C	D		E	F
TG 30 N	459	275	173	-	454	461	80
TG 50 N	561	365	185	-	454	461	130
TG 80 N	766	565	190	-	454	461	180
TG 100 N	926	715	200	-	454	461	260
TG 120 N	1081	865	205	-	454	461	260
TG 150 N	1296	1065	220	-	454	461	260
TG 200 N	1505	1050	444	800	500	507	260

G

Приклъучни и монтажни димензии на греалкатот [mm]

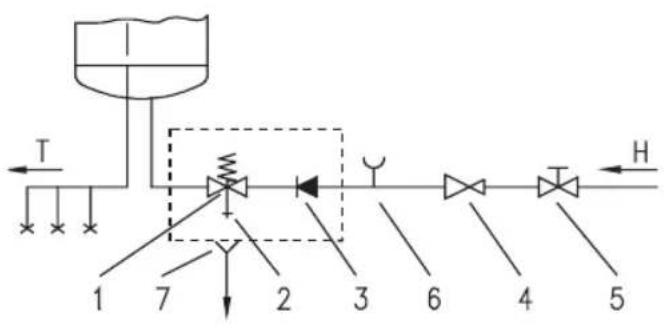

ПРИКЛУЧУВАЕЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со модра боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приключите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви омозможува одзем на вода на повеće места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на проточна мешална батерија. Задолжително е вградувањето на неповртен вентил, кои го спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при греењето се зголемува волуменот, што предизвигува појава на капки вода на одливната цевка на мешалната батерија. Јакото затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капки вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеće од 0,1 МРа над номиналнјот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејки враćањето на водата назад во водоводната мрежа е спречено, може да додје до појава на капки на вода од одводниот отвор на сиггрносниот вентил. Капките вода можете да ги одведете во одводот со помош на посебна инка која ќе ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзува. Во случај ако поради несоодветно изведената инсталација немате можност водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го избегнете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контроли. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

Затворен систем (со притисок)

Отворен систем (прелевен)

Легенда:

1 - Сигурносен вентил
2 - Пробен вентил
3 - Неповратен вентил
4 - Редуционен вентил за притисок
5 - Затворен вентил

6 - Пробна наставка
7 - Одливник со приклучок на одвод
Н - Ладна вода
T - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеета да вградите затворен вентил бидејки со тоа ќе го оневозможите делувањето на повратниот сигурносен вентил.

Греалката можете да ја приключите на водов sodна мрежа без редуцирен вентил ако притисокот во мрежата е понизок од 0,5 МРа (5 бара). Ако притисокот е поголем од 0,5 МРа (5 бара) задолжително треба да се вгради редукционен вентил.

Пред приклучувањето на електрична мрежа греалката морате најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање.

Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучевањето во електрична мрежа треба во греачот да се вгради врвка за приклучување, со минимални прорез од 1,5 мм² (H05VV-F 3G 1,5 мм²). Затоа морате да го извадите пластичниот заштитен капак.

Приклучувањето на греалката на електрична мрежа мора да се изведува согласно со стандардите за електрични инсталации. Помеѓу греачот на водата и трајната инсталација треба да биде вградена справата за одделување на сите полови на мрежата за напојување во согласност со националните прописи за инсталирање.

Легенда:

1 - Термостат и двополен топлотен осигурувач
2 - Грејач
3 - Приклучна спојка
4 - Контролна ламбичка

L - Фазен спроводник

N - Неутрален спроводник

12 - Заштитен спроводник

Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: прея секое посегање во нејзината внатрешност морате греалката обврзно да ја исклучите од електричната мрежа.

УПОТРЕБА И ОДРЖУВАНЬЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготовена за употреба. Температурата на водата во апаратот ја одредува фабрички регулираниот термостат.

Вртејки ја завртката на термостатот во внатрешноста на греалката можете да ја променувате регулацијата, која овозможува температура на водата измеѓу 20 и 75 степени. Не ви препорачуваме менувате фабрички одредената регулација Таквата регулација е најштедлива бидејки овозможува најекономична употреба на електрична енергија и најмало создавање на варовник.

Делувањето на електричната греалка го покажува контролната ламбичка. На обемот греачот има биметален термометар што се поместува во насока на движењето на стрелката на часовникот (во десно), доколку во греачот е присутна топлата вода.

Ако греалката неја употребувате подолго време, исключетеја од електричната мрежа. Ако постои опасност од замрзнување тогаш морате да ја испразните неговата содржина. Водата од греачот се празни низ доводната цевката на греачот. Во та намена препорачливо е при вградувањето помеѓу безбедносниот вентил и доводната цевка на греачот да се намести посебен фитинг (Т-парче) или вентил за пуштање. Греачот можете да го испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртливата мала капа на вентилот во положба како при проверувањето на работењето. Пред испразнувањето треба греачот да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приключената батерија за мешање. После празнењето на водата низ доводната цевка во греачот останува помало количество на вода што истечува при потргнувањето на прирабницата за гreeње низ отворот на прирабницата за гreeње.

Надворешноста на бојлерот чистете ја со благ раствор на прашак за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи можете да осигурате долг животен век на бојлерот и совершено работење. Гаранцијата против прогување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помећу два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе поовластен сервисер, којшто секој преглед će ви го забележи во гаранцискиот лист на производот. Потребно е да се провери истрошеноста на противкорозивната заштитна анода и по потреба да се очисти водниот камен кои се собира во внатрешноста на бојлерот. Истовремено сервисната служба, според согледаната состојба, će ви го препорача датумот за следната контрола.

Ве молиме, евентуалните оштети на греалката да не ги поправате сами туку за тоа да го повикате најблискиот овластен сервис.
