TG50NC6 - Katilas GORENJE - Nemokama naudojimo instrukcija

Produkto tipas	Katilas
Prekės ženklas	Gorenje
Modelis	TG50NC6
Kuro tipas	Gamtinės dujos
Talpa	50 litrų
Matmenys (A x P x G)	850 x 450 x 450 mm
Svoris (tuščias)	25 kg
Elektros maitinimas	230 V / 50 Hz
Maksimalus darbinis slėgis	8 bar
Maksimali vandens temperatūra	75 °C
Energijos klasė	B
Pagrindinės funkcijos	Karšto vandens ruošimas, termostatinis reguliavimas, apsauga nuo perkaitimo, veikimo indikatorius
Priežiūra ir valymas	Metinis oro pašalinimas, kalkių šalinimas kas 2 metus, slėgio patikra
Apsaugos įtaisai	Apsauginis vožtuvas, termopora, temperatūros ribotuvas, apsauga nuo užšalimo
Atsarginės dalys	Galima įsigyti per Gorenje techninės priežiūros tarnybą
Remontabilumo indeksas	Nenurodyta
Bendra informacija	Instrukcija prieinama keliomis kalbomis (FR, EN, DE...). Grynasis svoris: 25 kg

Dažnai užduodami klausimai - TG50NC6 GORENJE

Kaip nustatyti vandens temperatūrą?

Pasukite termostato rankenėlę, esančią priekiniame skydelyje. Temperatūrą galima nustatyti nuo 30 °C iki 75 °C. Kad naudojimas būtų optimalus, nustatykite 60 °C, kad išvengtumėte bakterijų dauginimosi.

Ką daryti, jei vandens nešildo?

Pirmiausia patikrinkite elektros maitinimą ir jungtuvą. Įsitikinkite, kad termostatas nustatytas teisingai. Jei problema išlieka, gali būti sugedęs termopora arba dujų vožtuvas. Kreipkitės į profesionalą.

Kaip pašalinti orą iš katilo kontūro?

Atidarykite oro išleidimo vožtuvą, esantį prietaiso viršuje, naudodami tinkamą raktą. Leiskite orui išsiskirti, kol vanduo ims tekėti tolygiai. Tada uždarykite. Šią operaciją atlikite kasmet, kad išvengtumėte oro kišenių.

Koks yra idealus slėgis kontūre?

Slėgis šaltai sistemai turi būti tarp 1 ir 1,5 bar. Jei jis viršija 2 bar arba nukrenta žemiau 0,5 bar, naudokite pripildymo vožtuvą arba išleidimo vožtuvą, kad sureguliuotumėte.

Kaip nuo kalkių valyti prietaisą?

Kalkes šalinkite kas 2 metus naudodami tinkamą antikalkinį produktą. Išjunkite maitinimą, ištuštinkite baką, supilkite kalkių šalinimo priemonę, palikite veikti pagal instrukcijas, tada gausiai išskalaukite. Kalkių šalinimas prailgina katilo tarnavimo laiką.

Ką daryti, jei yra vandens nuotėkis?

Nedelsdami uždarykite vandens ir dujų tiekimą. Nuotėkį gali sukelti susidėvėję tarpikliai arba sugedęs apsauginis vožtuvas. Kreipkitės į įgaliotą montuotoją, kad pakeistų dalis.

Kaip teisingai sumontuoti prietaisą?

Montavimą turi atlikti kvalifikuotas specialistas. Prietaisas turi būti pritvirtintas prie sienos tinkamais kaiščiais, prijungtas prie dujų ir vandens kontūrų pagal vietos standartus. Turi būti sumontuotas apsauginis įtaisas.

Kodėl karštas vanduo drumstas ar pieniškas?

Tai yra dėl mikro oro burbuliukų vandenyje, ypač po oro pašalinimo ar užpildymo. Vanduo tampa skaidrus po kelių minučių. Jei ne, patikrinkite apsaugos grupę.

Kaip taupyti energiją naudojant šį katilą?

Nustatykite temperatūrą 55-60 °C, kad būtų geras kompromisas. Izoliuokite karšto vandens vamzdžius. Naudokite laikmatį, kad šildytumėte tik ne piko valandomis. Atlikite reguliarią priežiūrą.

Kur rasti atsargines dalis ir instrukciją?

Atsargines dalis galima įsigyti oficialioje Gorenje svetainėje arba įgaliotuose pardavėjuose. Visą instrukciją galima nemokamai atsisiųsti PDF formatu iš notice-facile.com.

NAUDOJIMO INSTRUKCIJA TG50NC6 GORENJE

Gerbiamas pirkėjau, dėkojame, kad pirkote mūsų gaminį.

PRIEŠ MONTAVIMĄ IR PIRMĄ VANDENS ŠILDYTUVO PALEIDIMĄ ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJĄ.

ŠIS PRIETAISAS NĖRA SKIRTAS NAUDOTI ASMENIMS (ĮSKAITANT VAIKUS) SU SUMAŽINTAIS FIZINIAIS, SENSORINIAIS AR PSICHINIAIS SUGĖBĖJIMAIS, ARBA TRŪKSTA PATIRTIES IR ŽINIŲ, NEBENT JIE BUVO PRIŽIŪRIMI IR INSTRUOTI, KAIP NAUDOTIS ĮRENGINIU, ASMENS, ATSAKINGO UŽ JŲ SAUGĄ.

VAIKAI TURI BŪTI PRIŽIŪRIMI, SIEKIANT UŽTIKRINTI, KAD JIE NEŽAISTŲ SU PRIETAISU.

Vandens šildytuvas pagamintas pagal galiojančius standartus ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remontą, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

Montavimas

Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose, kur bus tvirtinamas prietaisas, turi būti atitinkamai sutvirtintos. Šie šildytuvai montuojami ant sienos tik vertikalioje padėtyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo viršaus ir lubų palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimų brėžinyje). Priešingu atveju, atliekant minėtą servisą reikės šildytuvą nuimti nuo sienos.

Techninės vandens šildytuvų charakteristikos

Tipas TG 30 N TG 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Modelis TG 30 N TG 50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200 N
Tūris [I]	30 50 80 100	120 150 200
Nominalus slėgis [MPa] 0,6
Svoris tuščio / pripildyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorozinė bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elemento galingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas 1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandens kiekis [I]	50 89	45 200 236	298 399
Šilumos nuostoliai 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vandens sušildymo laikas skaičiuojamas, kai įtekančio šalto vandens temperatūra 15°C. 2) Šilumos nuostoliai skaičiuojami, kai šildytuve palaikoma pastovi 65°C temperatūra, o aplinkos temperatūra siekia 20°C. Matavimai atlikti pagal EN 60379.

5

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 926	6 715 200	- 454 46	1 260
TG 120 N 1081	865 205	- 454 46	1 260
TG 150 N 1296	1065	220	- 454	461 260
TG 200 N 1505	1050	444	800	500 507	260

G

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis: mėlynas – šaltas vanduo, raudonas – karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) – tik vieną tašką. Priklausomai nuo pasirinktos sistemos turi būti montuojami atitinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo keičiasi vandens tūris.

Dėl šios priežasties iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui, arba apsauginę grupę, kuri apsaugotų nuo viršslėgio susidarymo bake. Vandeniui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa. Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį.

Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynės nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant boilerio vandens įleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.

Uždara (kaupiamoji) sistema Atvira (pratekanti) sistema

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui 2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis 3 - Atbulinis vožtuvas 4 - Redukcinis vožtuvas H - Šaltas vanduo 5 - Ventilis T - Karštas vanduo

Griežtai draudžiama statyti uždaromąjį ventilių tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 barus), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,5 MPa (5 barus), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

Pajungimas prie elektros tinklo.

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm² (H05VV-F 3G 1,5 mm²) minimalaus skerspjūvio prijungiamąjį kabelį. Tam reikia nuimti termostato rankenėlę ir, įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės, nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus.

Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitinkantis šalyje galiojančius elektros instaliacijų reikalavimus.

5

Sutartiniai žymėjimai:

1 - Termostatas, bimetalinis saugiklis 2 - Kaitinimo elementas 3 - Laidų sujungimo blokas 4 - Kontrolinė lemputė

L - Fazinis laidas N - Nulinis laidas ± - Įžeminimo laidas

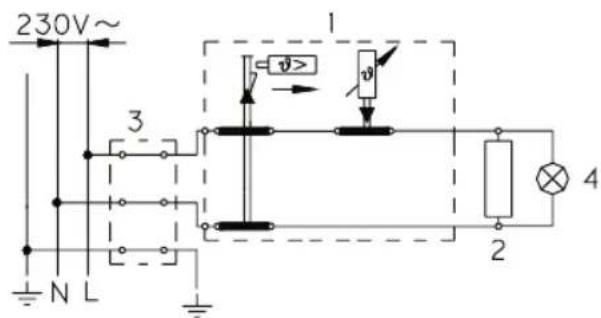

Elektroschema

Dėmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

Šildytuvo eksploatacija ir priežiūra

Po prijungimo prie vandens ir elektros tinklo vandens šildytuvas yra paruoštas naudojimui. Vandens temperatūra įrenginyje yra automatiškai valdoma termostato, kuris yra nureguliuotas gamintojo. Nustatymas gali būti pakeičiamas, pasukant reguliavimo varžtą, esantį ant termostato vidinėje vandens šildytuvo pusėje. Reguliavimo intervalas galimas nuo 20°C iki 75°C. Mes nerekomenduojame jokių pakeitimų gamintojo nustatyme, kadangi jis užtikrina ekonomiškiausią elektros energijos vartojimą ir mažiausią kalkių išskyrimą.

Elektrinio panardinamo šildytuvo veikimas yra rodomas pagalbine šviesa. Ant šildytuvo yra bimetalinis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę.

Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, ir jūs išvengsite vandens šildytuvo užšalimo. Vanduo iš šildytuvo išteka per šildytuvo nutekamąjį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fittingą (trišakį) arba išleidimo ventilių. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamąją kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada įjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamąjį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamąją angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal esamą šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs.

Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dėmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
