Vrsta proizvoda	Prečišćivač vazduha
Marka	DeLonghi
Model	DCH 602 X
Napajanje	220-240 V, 50/60 Hz
Maksimalna snaga	50 W
Dimenzije (Š x D x V)	40 x 20 x 60 cm
Težina	5,2 kg
Preporučena površina	Do 40 m²
Protok vazduha	200 m³/h
Brzina ventilatora	3 nivoa + noćni režim
Tip filtracije	Predfilter + HEPA filter + Filter sa aktivnim ugljem
Efikasnost filtracije	Čestice do 0,3 µm (99,97%)
Specijalne funkcije	Jonizator, tajmer (1-8 sati), indikator zamene filtera
Energetska klasa	A
Potrošnja u stanju pripravnosti	< 1 W
Nivo buke	25 - 50 dB(A)
Tip kontrole	Touch panel, daljinski upravljač
Boja	Bela / Srebrna
Čišćenje filtera	Predfilter se pere na svakih 2-4 nedelje
Zamena HEPA/ugljenog filtera	Svakih 6-12 meseci
Sigurnosne karakteristike	Automatsko isključivanje, zaštita od pregrevanja
Garancija	2 godine (zakonska garancija)

Često postavljana pitanja - DCH 602 X DELONGHI

Kako se uključuje i isključuje prečišćivač DeLonghi DCH 602 X?

Pritisnite dugme za uključivanje/isključivanje na touch panelu ili daljinskom upravljaču. Uređaj se pokreće sa brzinom ventilatora koja je poslednja korišćena.

Kako se čisti predfilter?

Uklonite prednju ploču, izvadite predfilter i operite ga mlakom vodom (max 40°C). Potpuno ga osušite pre ponovnog postavljanja. Preporučuje se čišćenje svakih 2-4 nedelje.

Koliko često treba menjati HEPA filter?

HEPA filter i filter sa aktivnim ugljem treba menjadi svakih 6-12 meseci, u zavisnosti od upotrebe. Svetlosni indikator na displeju obaveštava kada ih treba zameniti.

Koja je maksimalna preporučena površina za ovaj prečišćivač?

DCH 602 X se preporučuje za prostorije do 40 m². Za veće sobe, efikasnost filtracije može se smanjiti.

Da li prečišćivač stvara mnogo buke?

Nivo buke varira od 25 dB (noćni režim) do 50 dB (maksimalna brzina). Dovoljno je tih za upotrebu u spavaćoj sobi.

Kako se podešava tajmer?

Pritisnite dugme Timer da biste izabrali od 1 do 8 sati. Uređaj će se automatski isključiti nakon postavljenog vremena.

Čemu služi funkcija jonizatora?

Jonizator emituje negativne jone koji pomažu u hvatanju prašine i alergena, poboljšavajući kvalitet vazduha. Može se uključiti ili isključiti zasebno.

Šta znači kada indikator filtera trepće?

Trepće kada je filter zasićen i zahteva zamenu. Nakon zamene filtera, držite pritisnuto dugme Reset 3 sekunde da bi se lampica ugasila.

Da li se prečišćivač može koristiti u kupatilu ili vlažnim prostorijama?

Da, ali ne sme biti izložen prskanju vode. Ne koristiti u prostorijama sa vrlo visokom vlažnošću kao što su tuševi ili saune.

Da li je daljinski upravljač uključen?

Da, prečišćivač DCH 602 X dolazi sa daljinskim upravljačem za podešavanje funkcija na daljinu.

KORISNIČKI PRIRUČNIK DCH 602 X DELONGHI

БЕЗБЕДНОСНЕ ИНФОРМАЦИЈЕ 67

КАРАКТЕРИСТИКЕ 70

ИНСТАЛИРАЊЕ 71

УПОТРЕБА....73

• Površina podloge nape mora ulaziti 135 mm od donje površine visećih elemenata.
• Probušite ø 4,5 mm podlogu koristeći pločicu za bušenje koji je dio opreme.
• Probušite rupu ø 150 mm na površini podloge koristeći pločicu za bušenje koji je dio opreme.
• Učvrstite sa 4 vijka 12a (4,2 x 44,4) koji su dio opreme.

PROFIL ZA ZATVARANJE

- Prostor između ruba nape i donjeg zida može biti zatvoren korištenjem profila 20 koji je dio opreme s vijcima već unaprijed namještenim za tu svrhu 12b.

Spojevi

IZLAZ ZRAKA VERZIJA S USISAVANJEM

Za instalaciju u usisnoj verziji spojiti napu na izlazni cijevni vod preko čvrste ili fleksibilne cijevi od ø150 ili 120 mm, čiji je izbor ostavljen instalateru.

• Za spajanje s cijevi od ø120 mm, umetnite prirubnicu za smanjivanje 9 na izlaz iz tijela nape.
• Učvrstite cijev prikladnim trakama za stezanje cijevi. Potreban materijal ne ide uz opremu.
• Uklonite eventualne filtre protiv mirisa s aktivnim ugljenom.

IZLAZ ZRAKA - VERZIJA S FILTRIRANJEM

- Izbušite otvor ø 125 mm na konzoli iznad nape, ako postoji.

i Ради ваше безбедности и правилног коришћења уређаја, пре монтаже и употребе пажљиво прочитајте ово упутство. Увек чувајте ово упутство заједно са уређајем, чак и приликом пресељења или продаје. Корисници морају у потпуности да познају рад и безбедносне карактеристике уређаја.

⚠️ Спајање каблова мора да обави специјализовани техничар.

• Произвођач неће бити одговоран ни за какву штету насталу услед неправилне или неодговарајуће инсталације.

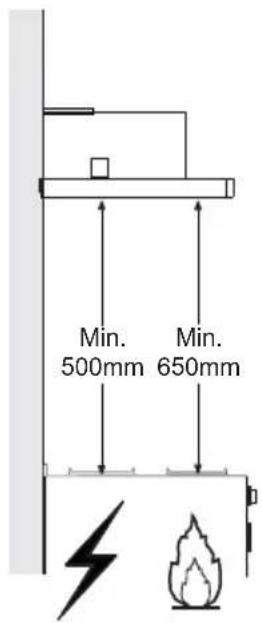

• Минимална безбедна удаљеност између горње површине штедњака и аспиратора је 650 mm (неки модели се могу поставити и ниже, погледајте одељке о радним димензијама и постављању).
• Ако ју упутству за постављање гасног штедњака наведено веће растојање, то се мора поштовати.
• Проверите да ли напон напајања одговара ономе који је назначен на натписној плочици са унутрашње стране аспиратора.
• Уређај за прекид напајања мора бити уgraђен у фиксно ожичење у складу са прописима о ожичавању.
• У случају уређаја 1. класе, проверите да ли струјна утичница може да обезбеди адекватно уземљење.
• Прикључите аспиратор на вентилациону цев помоћу цеви пречника бар 120 mm. Цев мора бити што је могуће краћа.
• Морају се поштовати прописи који се односе на испуштање ваздуха.

• Не прикључујте аспиратор на издувне цеви кроз које пролазе продукти сагоревања (нпр. из котлова и камина).

• Ако се аспиратор користи заједно са неелектричним уређајима (нпр. уређаји који сагоревају гас), мора се обезбедити довољна проветреност просторије да би се спречио повратни ток издувног гаса. Када се аспиратор користи заједно са уређајима који не користе електричну енергију, негативан притисак у просторији не сме прећи 0,04 mbar да се испарења не би враћала кроз аспиратор у просторију.

• Ваздух не сме да се одводи у вентилациону цев која се користи за одвод испарења из уређаја који раде на гас или друга горива.
• Ако се кабл за напајање оштети, мора га заменити произвођач или његов заступник.
• Утикач ставите у утичницу која је у складу са важећ им прописима и постављена на лако доступном месту.
• У погледу примене техничких и безбедносних мера које се односе на издувавање испарења, важно је пажљиво се придржавати прописа локалних власти.

⚠️УПОЗОРЕЊЕ: Пре постављања аспиратора скините заштитне фолије.

- Користите само завртње и мале делове који држе аспиратор.

⚠️ УПОЗОРЕЊЕ: Постављање завртњева или носача које није у складу са овим упутством може довести до струјног удара.

• Не гледајте директно у извор светлости кроз оптичка помагала (наочаре, лупе...).
• Не фламбирајте намирнице испод аспиратора; опасност од ватре.
• Овај уређај могу да користе деца узраста од 8 година навише и особе са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искусства и знања, ако су под надзором или су упућене у безбедан начин употребе уређаја и разумеју могуће опасности. Малој деци не дозволите да се играју са уређајем. Чишћење и одржавање не треба да обављају деца без надзора.
• Деца морају бити под надзором да се не би играла са уређајем.

- Овај уређај не треба да користе особе (укључујући и децу) са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искусства и знања, сем ако их надзиру или о употреби уређаја саветују особе одговорне за њихову безбедност.

- Очистите и/или замените филтере након одређеног временског периода (опасност од ватре). Погледајте одељак „Чишћење и одржавање”.

- Просторија се мора адекватно проветравати ако се аспиратор користи у исто време кад и уређаји који раде на гас или друга горива (не односи се на уређаје који испуштају ваздух натраг у просторију).

- Символ на производу или његовој амбалажи означава да се он не сме сматрати обичним кућним отпадом. Уместо тога мора се предати на одговарајућем месту служби за рециклажу електричних и електронских уређаја. Обезбећивањем правилног уклањања овог производа допринећете спречавању потенцијалних негативних последица по животну средину и здравље људи, до чега би могло доћи у случају његовог неодговарајућег уклањања. За детаљније информације о рециклажи овог производа обратите се локалној управи, служби за одношење смећа или продавници у којој сте купили производ.

Делови

Озн.	Кол.	Делови производа
1	1	Тело аспиратора, заједно са: командама, осветљењем, вентилатором и филтерима
8	1	Решетка усмеривача одвода ваздуха
9	1	Редуцир прирубница ø150-120 mm
20	1	Затварачки елемент
Озн.	Кол.	Делови за монтажу
12a	4	Завртњи 4,2 x 44,4
12b	2	Завртњи 4,2 x 12,7
12e	2	Завртњи 2,9 x 9,5
	Кол.	Документација
	1	Упутство за употребу

Бушење носеће површи и причвршћивање аспи-

ратора

ПОСТАВЛЬАЊЕ ЗАВРТЊЕВА

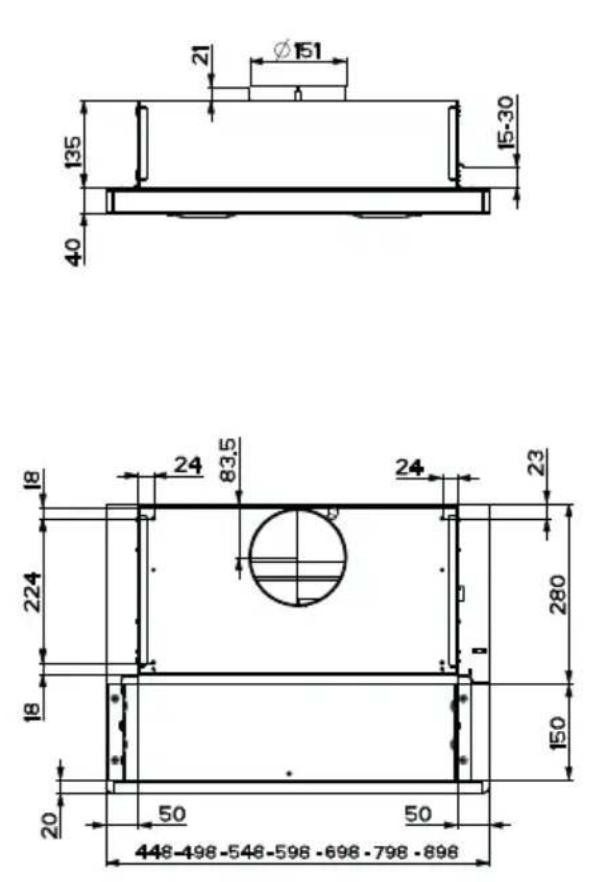

• Носећа површ за аспиратор мора бити 135 mm изнад доње површине уградног елемента.
• Избушите носећу површ бургијом ø 4,5 mm користећи приложени шаблон.
• Исеците отвор ø 150 mm на носећој површи користећи приложени шаблон.
• Причврстите аспиратор помоћу 4 приложена завртња 12a (4,2 x 44,4).

ЗАТВАРАЧКИ ЕЛЕМЕНТ

- Простор између ивице аспиратора и зида може се затворити приложеним елементом бр. 20 помоћу у ту сврху приложених завртњева 12b.

Прикључци

ВЕНТИЛАЦИОНИ СИСТЕМ СА ОДВОДНОМ ЦЕВИ

При постављању модела за издувавање причврстите тело аспиратора за димњак користећи савитьливу или чврсту цев ø 150 или 120 mm по избору инсталатера.

• Да бисте инсталирали издувну цев ø 120 mm, причврстите редукциону спојницу 9 на отвор аспиратора.
• Фиксирајте цев помоћу одговарајућих обујмица (нису приложене).
• Уклоните све филтере са активним угльем.

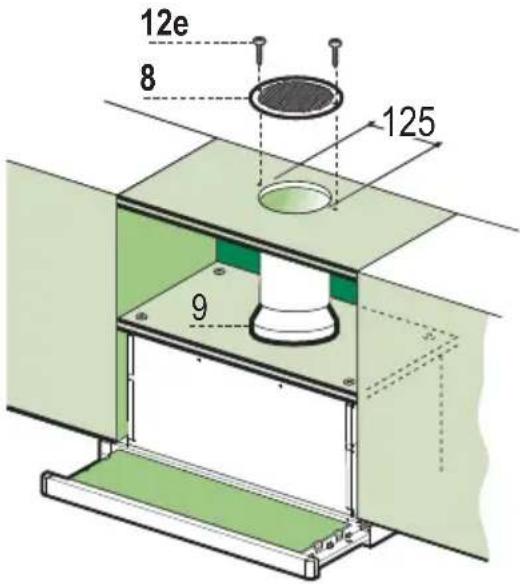

- Исеците отвор ø 125 mm у полици која се налази изнад аспиратора.

- Спојите прирубницу са отвором на полици изнад аспиратора помоћу савитљиве или чврсте цеви ø120 mm.

- Фиксирајте цев помоћу одговарајућих обујмица (нису приложене).

- Причврстите издувну решетку 8 на отвор за рециркулацију вазду ха помоћу 2 приложена завртња 12e (2,9 x 9,5).

- Уверите се да су стављени филтери са активним угљем.

ЕЛЕКТРИЧНИ ПРИКЛЬУЧАК

- Приклучите аспиратор у струју преко двополног прекидача код кога је растојање измећу контаката бар 3 mm.

- Када први пут отварате клизни склоп након постављања аспиратора, извуците га тако да шкљоцне.

Контролна табла

L Осветљење Укљ учује и искључује сијалице.

М Мотор Укључује и искључује мотор аспиратора.

V Брзина Подешава брзину рада аспиратора:

1. Мала брзина, користи се за непрекидан и нечујан проток ваздуха у случају мале количине кухињских испарења.

2. Средња брзина, погодна за већину радних услова, пружа оптималан однос количине ваздуха и буке.

3. Највећа брзина, користи се за уклањање највећих количина кухињских испарења, чак и у дужем периоду.

L Осветљење Укључује и искључује сијалице.

М Мотор Укључује и искључује мотор аспиратора.

V Брзина Подешава брзину рада аспиратора:

1. Мала брзина, користи се за непрекидан и нечујан проток ваздуха у случају мале количине кухињских испарења.

2. Средња брзина, погодна за већину радних услова, пружа оптималан однос количине ваздуха и буке.

Филтери за маст

- Филтере треба чистити свака 2 месеца, па и чешће у случају нарочито интензивне употребе аспиратора. Филтери могу да се перу у машини за прање посуђа.

- Извадите филтере један по један након откачивања одговарајућих причврсних елемената.

- Оперите филтере пазећи да их не савијете. Пустите их да се пре враћања осуше. (Боја површине филтера се може променити током времена, али то не утиче на ефикасност филтера).

- При враћању филтера проверите да ли је ручка видљива споља.

Филтер са активним угљем (верзија за рециркулацију)

Упозорење: Искључите осветљење и сачекајте да се лампе охладе пре замене филтера са активним угљем.

- Ови филтери не могу да се перу и регенеришу, на морају да мењају на отприлике свака четири месеца, а у случају интензивније употребе и чешће.

- Извадите засићени филтер са активним угљем ослобаћањем причврсних кукица.

- Поставите нови филтер у лежиште и закачите.

Ако сијалица престане да ради, отворите металну решетку и проверите да ли је сијалица добро уврнута у грло.

Сијалица	Снага (W)	Грло	Напон (V)	Димензије (mm)	ILCOS ознака
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5 GU10 230	52 x 50			DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
