DCH 602 X - Oczyszczacz powietrza DELONGHI - Bezpłatna instrukcja obsługi

Typ produktu	Oczyszczacz powietrza
Marka	DeLonghi
Model	DCH 602 X
Zasilanie	220-240 V, 50/60 Hz
Maksymalna moc	50 W
Wymiary (Dł x Szer x Wys)	40 x 20 x 60 cm
Waga	5,2 kg
Zalecana powierzchnia	Do 40 m²
Przepływ powietrza	200 m³/h
Prędkość wentylatora	3 poziomy + tryb nocny
Rodzaj filtracji	Filtr wstępny + Filtr HEPA + Filtr z węglem aktywnym
Skuteczność filtracji	Cząsteczki do 0,3 µm (99,97%)
Funkcje specjalne	Jonizator, timer (1-8 godz.), wskaźnik wymiany filtra
Klasa energetyczna	A
Pobór mocy w trybie czuwania	< 1 W
Poziom hałasu	25 - 50 dB(A)
Rodzaj sterowania	Panel dotykowy, pilot zdalnego sterowania
Kolor	Biały / Srebrny
Czyszczenie filtra	Filtr wstępny do mycia co 2-4 tygodnie
Wymiana filtra HEPA/węglowego	Co 6-12 miesięcy
Urządzenia zabezpieczające	Automatyczne wyłączanie, ochrona przed przegrzaniem
Gwarancja	2 lata (gwarancja ustawowa)

Często zadawane pytania - DCH 602 X DELONGHI

Jak włączyć i wyłączyć oczyszczacz DeLonghi DCH 602 X?

Naciśnij przycisk włączania/wyłączania na panelu dotykowym lub pilocie. Urządzenie uruchomi się z ostatnio używaną prędkością wentylatora.

Jak czyścić filtr wstępny?

Zdejmij przedni panel, wyjmij filtr wstępny i umyj go letnią wodą (max 40°C). Dokładnie wysusz przed ponownym włożeniem. Zaleca się czyszczenie co 2-4 tygodnie.

Jak często wymieniać filtr HEPA?

Filtr HEPA i filtr z węglem aktywnym należy wymieniać co 6-12 miesięcy, w zależności od użytkowania. Wskaźnik świetlny na wyświetlaczu informuje, kiedy wymagana jest wymiana.

Jaka jest zalecana maksymalna powierzchnia dla tego oczyszczacza?

DCH 602 X jest zalecany do pomieszczeń do 40 m². W większych pomieszczeniach skuteczność filtracji może być niższa.

Czy oczyszczacz jest głośny?

Poziom hałasu wynosi od 25 dB (tryb nocny) do 50 dB (maksymalna prędkość). Jest wystarczająco cichy do użytku w sypialni.

Jak ustawić timer?

Naciśnij przycisk Timera, aby wybrać od 1 do 8 godzin. Urządzenie wyłączy się automatycznie po ustawionym czasie.

Do czego służy funkcja jonizatora?

Jonizator emituje jony ujemne, które pomagają wychwytywać kurz i alergeny, poprawiając jakość powietrza. Można go włączać lub wyłączać osobno.

Co oznacza miganie wskaźnika filtra?

Miga, gdy filtr jest nasycony i wymaga wymiany. Po wymianie filtra przytrzymaj przycisk Reset przez 3 sekundy, aby wyłączyć wskaźnik.

Czy można używać oczyszczacza w łazience lub wilgotnych pomieszczeniach?

Tak, ale nie może być narażony na rozpryski wody. Nie używać w pomieszczeniach o bardzo wysokiej wilgotności, takich jak prysznice czy sauny.

Czy pilot jest w zestawie?

Tak, oczyszczacz DCH 602 X jest wyposażony w pilot do zdalnego sterowania funkcjami.

INSTRUKCJA OBSŁUGI DCH 602 X DELONGHI

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz za-sady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.

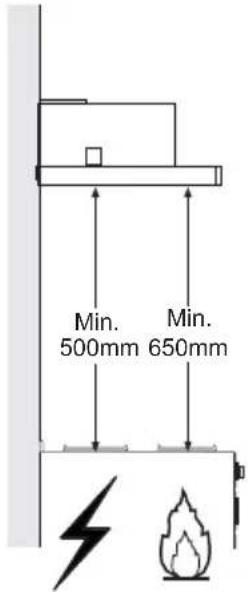

• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być możliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.

• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).

• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.

• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

⚠ OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

⚠ OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

- Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).

- Nie zapalać potraw pod okapem: może to być przyczyną pożaru.

- Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

⚠️ Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

- Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol 📋 znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

Części składowe

Odn.	II.	Elementy	urządzenia
1	1	Korpus okapu wraz z: przyciskami sterowania, oświetleniem, zespołem wentylatora, filtrami.
8	1	Kratka kierunkowa Wyjście powietrza
9	1	Kołnierz redukcyjny ø150-120 mm
20	1	Profil	zamknięcia

Odn.	II.	Elementy	montażowe
12a	4	Śruby 4,2 x 44,4
12b	2	Śruby 4,2 x 12,7
12e	2	Śruby 2,9 x 9,5

II.	Dokumentacja
1	Instrukcja

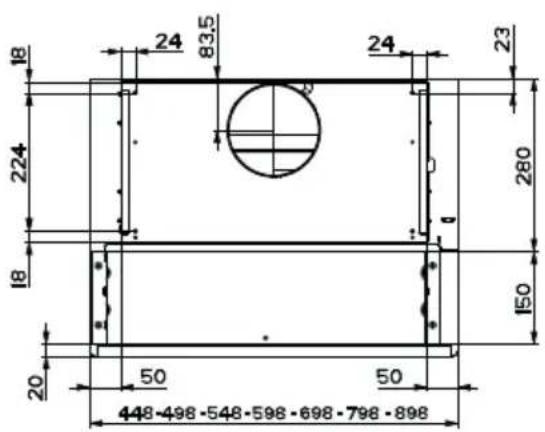

Wiercenie i montaż okapu

MONTAŻ NA ŚRUBACH

• Powierzchnia montażu okapu powinna znajdować się o 135 wyżej od pozostałych mebli.
• Przy pomocy znajdującego się w zestawie wzornika, wywiercić otwory ø 4,5 mm.
• Przy pomocy znajdującego się w zestawie wzornika, wykonać w powierzchni montażowej otwór ø 150 mm.
• Przykręcić przy pomocy 4 śrub 12a (4,2 x 44,4) znajdujących się w zestawie.

PROFIL ZAMKNIĘCIA

- Miejsce pomiędzy brzegiem okapu a ścianą można zasłonić przy pomocy znajdującego się w zestawie profilu 20 oraz śrub do tego przeznaczonych 12b.

Podłączenia

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM

Aby zainstalować okap w wersji z wyciągiem, należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 150 lub 120 mm; wyboru rury dokonuje monter.

• Do podłączenia z rurą ø120 mm założyć kołnierz redukcyjny 9 na wylot w korpusie okapu.
• Zamocować rurę przy pomocy odpowiednich opasek. Konieczne materiały nie znajdują się w zestawie.
• Wyjąć ewentualne węglowe filtry antyzapachowe.

PRACA W TRYBIE RECYRKULACJI

- Jeżeli ponad okapem znajduje się półka należy wyciąć w niej otwór ø 125 mm.

- Założyć kołnierz redukujący 9 na wylot powietrza.

- Połączyć kołnierz redukujący z wylotem powietrza zamocowanym w półce za pomocą giętkiej lub sztywnej rury ø 120 mm.

- Zamocować rurę za pomocą odpowiednich klamer zaciskowych do rur (nie znajdują się w zestawie).

- Zamocować kratkę wentylacyjną 8 na wylocie powietrza w półce przy użyciu 2 wkrętów 12e (2,9 x 9,5, w zestawie).

- Upewnić się czy zamontowano filtry węglowe.

PODŁĄCZENIE ELEKTRYCZNE

- Przyłącz okap do sieci zasilania, montując wyłącznik dwubiegunowy o otwarciu styków przynajmniej 3 mm.

- Po zainstalowaniu okopu, za pierwszym razem konieczne jest energiczne otwarcie wózka przesuwnego, aż do usłyszenia trzaśnięcia oznaczającego koniec ruchu.

Tablica sterownicza

L Oświetlenie Włączanie i wyłączanie oświetlenia.

M Silnik Włączanie i wyłączanie silnika zasysania.

V Prędkość Regulacja prędkości:

1. Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów.

2. Prędkość średnia, przystosowana do większości warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu.

3. Prędkość maksymalna, przystosowana do dużej emisji zapachów powstających podczas gotowania, także przez dłuższy czas.

L Oświetlenie Włączanie i wyłączanie oświetlenia.

M Silnik Włączanie i wyłączanie silnika zasysania.

V Prędkość Regulacja prędkości:

1. Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów.

2. Prędkość średnia, przystosowana do większości warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu.

Filtry tłuszczowe

CZYSZCZENIE KASETOWYCH METALOWYCH FILTRÓW TŁUSZCZOWYCH

• Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce.
  • Wysunąć szufladę okapu.
• Filtry należy zdejmować po kolei, po odbezpieczeniu ich elementów mocujących.
• Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche. (Kolor filtrów może zmieniać się wskutek mycia, nie wpływa to jednak na ich efektywność)
• Wkładając filtry z powrotem do okapu należy zwrócić uwagę, aby zostały poprawnie zamontowane uchwytem do zewnątrz.
• Wsunąć szufladę okapu.

Filtr węglowy (tryb recyrkulacji)

WYMIANA FILTRA WĘGLOWEGO

Uwaga: Przed przystąpieniem do wymiany filtra antyzapachowego, zgasić oświetlenie i odczekać aż żarówki ostygną.

• Tego filtra nie można myć ani regenerować. Należy go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej w przypadku intensywnego używania.
  • Wysunąć szufladę filtra.
• Wyjąć metalowe filtry tłuszczowe.
• Wyjąć nasycony filtr węglowy po zwolnieniu blokad.
  • Zamontować nowy filtr.
• Zamontować ponownie metalowe filtry tłuszczowe.
• Wsunąć szufladę filtra.

Jeżeli żarówka nie działa, należy otworzyć kratkę metalową i sprawdzić czy jest ona prawidłowo przykręcona.

Jeżeli zajdzie konieczność wymiany, należy użyć żarówki tego samego typu oraz mocy.
