Produkto tipas	Oro valytuvas
Prekės ženklas	DeLonghi
Modelis	DCH 602 X
Maitinimas	220-240 V, 50/60 Hz
Maksimali galia	50 W
Matmenys (P x G x A)	40 x 20 x 60 cm
Svoris	5,2 kg
Rekomenduojamas plotas	Iki 40 m²
Oro srautas	200 m³/h
Ventiliatoriaus greitis	3 lygiai + nakties režimas
Filtravimo tipas	Preliminarus filtras + HEPA filtras + Aktyvintos anglies filtras
Filtravimo efektyvumas	Dalelės iki 0,3 µm (99,97%)
Specialios funkcijos	Jonizatorius, laikmatis (1-8 val.), filtro keitimo indikatorius
Energijos klasė	A
Energijos suvartojimas budėjimo režime	< 1 W
Triukšmo lygis	25 - 50 dB(A)
Valdymo tipas	Liečiamasis skydelis, nuotolinio valdymo pultelis
Spalva	Balta / Sidabrinė
Filtro valymas	Preliminarus filtras plaunamas kas 2-4 savaites
HEPA/anglies filtro keitimas	Kas 6-12 mėnesių
Saugos įrenginiai	Automatinis išsijungimas, apsauga nuo perkaitimo
Garantija	2 metai (teisinė garantija)

Dažnai užduodami klausimai - DCH 602 X DELONGHI

Kaip įjungti ir išjungti DeLonghi DCH 602 X oro valytuvą?

Paspauskite įjungimo/išjungimo mygtuką ant liečiamojo skydelio arba nuotolinio valdymo pultelio. Prietaisas paleidžiamas paskutiniu naudotu ventiliatoriaus greičiu.

Kaip valyti preliminarų filtrą?

Nuimkite priekinį skydelį, ištraukite preliminarų filtrą ir nuplaukite šiltu vandeniu (maks. 40°C). Prieš įstatydami atgal, visiškai išdžiovinkite. Rekomenduojama valyti kas 2-4 savaites.

Kaip dažnai reikia keisti HEPA filtrą?

HEPA filtras ir aktyvintos anglies filtras turi būti keičiami kas 6-12 mėnesių, priklausomai nuo naudojimo. Ekrano šviesos indikatorius įspėja, kai reikia juos pakeisti.

Koks yra rekomenduojamas maksimalus šio valytuvo plotas?

DCH 602 X rekomenduojamas patalpoms iki 40 m². Didesniuose kambariuose filtravimo efektyvumas gali sumažėti.

Ar valytuvas kelia daug triukšmo?

Triukšmo lygis svyruoja nuo 25 dB (nakties režimas) iki 50 dB (maksimalus greitis). Jis pakankamai tylus naudoti miegamajame.

Kaip nustatyti laikmatį?

Paspauskite laikmačio mygtuką, kad pasirinktumėte nuo 1 iki 8 valandų. Prietaisas automatiškai išsijungs po nustatyto laiko.

Kam skirta jonizatoriaus funkcija?

Jonizatorius skleidžia neigiamus jonus, kurie padeda sulaikyti dulkes ir alergenus, gerindami oro kokybę. Jį galima atskirai įjungti arba išjungti.

Ką reiškia, kai mirksi filtro indikatorius?

Jis mirksi, kai filtras yra prisotintas ir jį reikia pakeisti. Pakeitę filtrą, laikykite nuspaudę Reset mygtuką 3 sekundes, kad užgesintumėte lemputę.

Ar valytuvą galima naudoti vonioje ar drėgnose patalpose?

Taip, bet jis neturi būti veikiamas vandens purslų. Nenaudokite labai drėgnose patalpose, pvz., dušuose ar saunose.

Ar pultelis yra komplekte?

Taip, DCH 602 X oro valytuvas tiekiamas su nuotolinio valdymo pulteliu, kad būtų galima reguliuoti funkcijas per atstumą.

NAUDOJIMO INSTRUKCIJA DCH 602 X DELONGHI

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

⚠ Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokia žala, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.

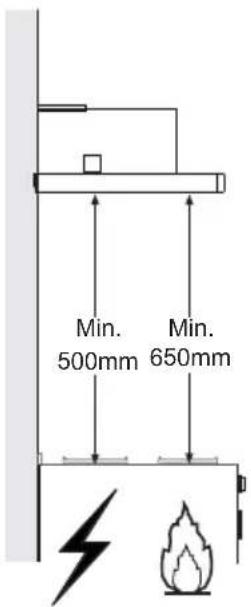

• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. i darbinių gabaritų ir montavimo paragrafus).
• Jei duju degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, i tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampa, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas.
• Prijunkite ištraukiklj prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis.
  • Reikia laikytis oro šalinimo taisyklių.

• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).

• Jei ištraukiklis yra naudojamas kartu su neelektriniais jrenginiais (pvz., dujas deginančiais jrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrižtu atgal i patalpą. Kai gartraukis yra naudojamas su jrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų i patalpą.

• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jī privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• ľkiškite kištuką i lizda, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant i dūmų išmetimui taikomas technines ir saugumo priemo- nes, svarbu laikytis vietinių institucijų nurodytų taisyklių.

⚠️ ISPĖJIMAS! Prieš montuodami garų surinktuva, nuo jo pašalinkite apsauginę plėvele.

- Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

⚠️ ISPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, ku-riems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.
  • Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.

- lrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

⚠️ Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpa), patalpose turi būti pakankama ventiliacija.
• Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

Sudedamosios dalys

Nuor. Kiekis Gaminio sudedamosios dalys
1	1 Gaubto korpusas su: valdymo elementais, lempute,pūstuvu, filtrais
8	1 Kryptinės oro išleidimo grotelės
9	1 150–120 mm skersmens redukcinė jungė
20	1 Uždarančioji detalė
Nuor. Kiekis Montavimo sudedamosios dalys
12a	4 4,2 x 44,4 sraigtai
12b	2 4,2 x 12,7 sraigtai
12e	2 2,9 x 9,5 sraigtai

Kiekis	Dokumentacija
1	Instrukcijos	vadovas

Atraminio paviršiaus gręžimas ir gartraukio tvirtinimas

SRAIGTŲ TVIRTINIMAS

• Gartraukio atrama turi būti 135 mm virš sienos apatinės dalies.
• Grężkite atramą naudodami 4,5 mm skersmens grażta, naudokite pateiktą grężimo šabloną.
• Naudodami pateiktą grężimo šabloną paruoškite 150 mm skersmens skylę atraminiame paviršiuje.
• Pritvirtinkite naudodami 4 pateiktus sraigtus 12a (4,2 x 44,4).

APDAILOS DETALÉ

- Erdvę tarp gartraukio ir galinės sienos dalies galite uždengti speciale apdailos detale (20), priveržiant detalę su tam skirtais varžtais(12b).

Pajungimas

ORO IŠĖJIMAS TRAUKIMO BŪDU

Norint instaliuoti traukimo versiją pajunkite gartraukį prie išeinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdžio pagal jūsų pasirinkimą.

• Norint prijungti su 120 mm diametro vamzdžiu įveskite reduktorių 9 i dūmtraukio korpuso išeiga.
• Pritvirtinti vamzdį su specialiais prisukimo instrumentais. Šie instrumentai nėra įtraukti į komplektą.
• Išimti kvapą sutraukiančius anglies filtrus.

RECIRKULIACINĖS VERSIJOS ORO IŠĖJIMO ANGA

- Išgrężkite 125 mm skersmens skylę bet kurioje lentynoje, kuri gali būti pritvirtinta virš gaubto.

- Reduktoriaus junge 9 uždėkite ant gaubto korpuso angos.

- Jungę prijunkite prie ant lentynos esančios angos, naudokite lankstų arba standų 120 mm skersmens vamzdi.

- Vamzdį pritvirtinkite nustatyta padėtimi, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).

- Oro išleidimo groteles 8 pritvirtinkite prie recirkulia-cinės oro angos, naudodami 2 pateikiamus sraigtus 12e (2,9 x 9,5).

- Isitikinkite, ar aktyvintosios anglies filtrai buvo ideti.

ELEKTROS PRIJUNGIMAS

• Garu surinktuvą prie elektros tinklo prijunkite per dvipoli jungikli, tarp kurio atvirų kontaktų susidaro 3 mm tarpelis.
• Pirmą kartą (po montavimo) atidarant prietaiso ištraukiamają apatinę dalį, ją traukite iki pat galo, kol pasigirs spragtelėjimas.

Valdymo skydelis

L Apšvietimas ljungia ir išjungia apšvietimą.

M Variklis Ijungia ir išjungia gar-trauki.

V Greitis Nustato gartraukio darbini greiti.

1. Mažas greitis: naudo-jamas nuolatiniam ir ty-liam oro ventiliavimui, kai yra nedaug garu.

2. Vidutinis greitis: tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santyki.

3.Maksimalus greitis: naudojamas garams, susikaupusiems per ilgesni laiko tarpą, šalinti.

L Apšvietimas Ijungia ir išjungia apšvietimą.

M Variklis Ijungia ir išjungia gar-trauki.

V Greitis Nustato gartraukio dar- bini greiti.

1. Mažas greitis: naudo-jamas nuolatiniam ir ty-liam oro ventiliavimui, kai yra nedaug garu.

2. Vidutinis greitis: tinkamas daugumai darbo sąlygu, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.

Riebalų filtrai

METALINĖS KASETĖS RIEBALŲ FILTRŲ VALYMAS

• Filtrai turi būti valomi kas 2 mėnesius arba dažniau, jei gartraukis naudojamas labai dažnai. Filtrai gali būti plaunami indų plautuvėje.
• Ištraukite stumdomą traukos skydeli.
• Atjunge tvirtinimo elementus, filtrus vieną po kito išimkite.
• Išplaukite filtrus, stenkitės jų nesulankstyti. Prieš dėdami atgal, palaukite, kol jie išdžius. (Kartais filtro spalva gali keistis, tačiau ji neturi įtakos filtro darbui).
• Dėdami filtrus pasirūpinkite, kad išorėje būtų matoma rankenėlė.
  • Uždarykite stumdomą traukos skydelį.

Įspėjimas! Prieš pakeisdami kvapų filtra, išjunkite lemputes ir palaukite, kol jos atvės.

• Šių filtrų negalima plauti ir atnaujinti, jie turi būti keičiami kas keturis mėnesius arba dažniau, jei gartraukis labai dažnai naudojamas.
• Ištraukite stumdomą traukos skydelį.
• Išimkite riebalų filtrus.
• Išimkite panaudotą anglies pluošto filtrą atleisdami fiksuojamuosius kabliukus.
• Ideti nauja filtrą pritaisant jį savo buvusioje vietoje.
• Pakeiskite riebalų filtrus.
  • Uždarykite stumdomą traukos skydeli.

Jei lemputė neveikia, atidarykite metalinių grotelių skydelį ir patikrinkite, ar lemputė iki galo įsukta i laikikli.

Kad gartraukis saugiai veiktų, naudokite tokias pačias (kaip pateikta) lemputes.
