Lloji i produktit	Ngrohës uji i kombinuar me shkëmbyes nxehtësie (spiralë indirekte)
Marka	Gorenje
Modeli	GBK150LN
Vëllimi	150 litra
Presioni nominal	0.6 MPa
Pesha (bosh)	72 kg
Pesha (mbushur me ujë)	222 kg
Fuqia e elementit ngrohës	2000 W
Tensioni i lidhjes	230 V ~
Klasa e mbrojtjes	I
Shkalla e mbrojtjes	IP 25
Koha e ngrohjes deri në 75°C	5 orë 45 minuta
Uji i përzier në 40°C	276 litra
Konsumi i energjisë (24h në 65°C)	2.05 kWh
Sipërfaqja e shkëmbyesit të nxehtësisë	0.88 m²
Rrjedha e nxehtësisë e transmetuesit	17600 W
Temperatura maksimale e hyrjes së mediumit ngrohës	85 °C
Dimensionet (A x B x C x D)	1510 x 222 x 865 x 416 mm
Diametri i rezervuarit	500 mm
Fijet e lidhjes	G 1/2 për valvulën e sigurisë, G 3/4 për lidhjet e ujit
Mbrojtja anti-korrozioni	Rezervuar i smaltuar + Anodë magnezi
Karakteristikat e sigurisë	Valvul sigurie pa kthim, termostat, siguresë bimetalike
Instalimi	Montim në mur (pozicion vertikal), i përshtatshëm për sistem presioni të mbyllur

Pyetjet më të shpeshta - GBK150LN GORENJE

Çfarë është GBK150LN dhe si ndryshon nga një ngrohës uji standard?

GBK150LN është një ngrohës uji i kombinuar që përfshin një element ngrohës elektrik dhe një shkëmbyes nxehtësie për burime alternative energjie (p.sh., ngrohje qendrore, diellore). Ai ju lejon të ngrohni ujin elektrikisht ose nëpërmjet një mediumi ngrohës të jashtëm, ose të dyja njëkohësisht.

Cila është vendosja e rekomanduar e termostatit për kursimin e energjisë?

Manuali rekomandon vendosjen e çelësit të termostatit në pozicionin E, i cili mban ujin në rreth 55°C. Kjo redukton grumbullimin e gëlqeres dhe minimizon humbjen e nxehtësisë krahasuar me temperaturat më të larta.

Sa shpesh duhet të kontrollohet valvula e sigurisë së kthimit?

Valvula e sigurisë pa kthim duhet të kontrollohet çdo 14 ditë. Hapni daljen e valvulës (duke kthyer dorezën ose duke hequr dadën) për të siguruar që uji del. Nëse del, valvula funksionon siç duhet.

A mund të instalohet ngrohësi i ujit horizontalisht?

Jo, GBK150LN duhet të montohet vertikalisht (në këmbë) në mur. Instalimi horizontal lejohet vetëm për modele specifike (GBL 50 dhe GRL 80) dhe vetëm në tavane, jo në mure ose dysheme.

Çfarë duhet të bëj nëse uji pikojë nga valvula e sigurisë?

Pikimi nga valvula e sigurisë gjatë ngrohjes është normal për shkak të rritjes së presionit. Nëse është i tepërt, mund të instaloni një rezervuar zgjerimi 3 litra në tubin e hyrjes për të reduktuar pikimin. Sigurohuni që valvula nuk është e bllokuar.

Si ta zbraz ngrohësin e ujit për mirëmbajtje ose mbrojtje nga ngrirja?

Së pari, shkëputni energjinë. Hapni çezmat e ujit të nxehtë, pastaj kulloni përmes lidhjes së hyrjes. Nëse nuk ka valvul kullimi, mund të kulloni përmes valvulës së sigurisë duke e vendosur në pozicionin Test. Mund të mbetet një sasi e vogël uji, e cila mund të kullohet duke hequr flanxhin e ngrohjes.

Cili është presioni maksimal i lejuar i ujit për GBK150LN?

Presioni nominal është 0.6 MPa (rreth 6 bar). Nëse presioni i furnizimit është nën 0.5 MPa, nuk nevojitet valvul reduktimi. Nëse kalon 1.0 MPa, duhet të instalohen dy valvula reduktimi në seri.

Si të lidh një burim nxehtësie të jashtme (p.sh., kolektor diellor) me ngrohësin e ujit?

GBK150LN ka një shkëmbyes nxehtësie të integruar. Lidhni furnizimin e mediumit ngrohës (hyrje e shënuar blu) dhe kthimin (dalje e shënuar kuqe) me burimin tuaj të jashtëm. Ngrohësi i ujit mund të funksionojë me ngrohje elektrike, ngrohje të jashtme, ose të dyja.

Çfarë mirëmbajtje kërkon ngrohësi i ujit?

Pas rreth dy vjetësh, një shërbim i autorizuar duhet të kontrollojë anodën e magnezit dhe të heqë çdo gëlqere. Rekomandohet pastrim i rregullt i jashtëm me detergjent të butë. Mos përdorni tretës.

A është GBK150LN i përshtatshëm për zona me ujë të fortë?

Po, por mund të ndodhë grumbullim i gëlqeres. Rekomandohet heqja e rregullt e gëlqeres. Rezervuari i smaltuar dhe anoda e magnezit sigurojnë mbrojtje nga korrozioni, por uji i fortë mund të shkurtojë jetëgjatësinë e anodës. Vendosja e termostatit në një temperaturë më të ulët (p.sh., 55°C) redukton grumbullimin e gëlqeres.

MANUAL I PËRDORUESIT GBK150LN GORENJE

Udhëzime për përdorim 43

Upute za upotrebu 47

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË UJËNGROHËSIT, LEXONI ME KUJDES UDHËZIMET.

KY APLIKACION NUK ËSHTË I DESTINUAR PËR PERSONA (DUKE PËRFSHIRË FËMIJËT) ME AFTËSI TË ZVOGËLUARA FIZIKE, NDIJORE OSE MENDORE, OSE ME MUNGESË PËRVOJE DHE NJOHURISH, NËSE ATA NUK JANË NËN MBIKËQYRJE OSE NUK JANË UDHËZUAR PËR PËRDORIMIN E APLIKACIONIT NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKËQYREN PËR T'U SIGURUAR QË ATA NUK LUAJNË ME APLIKACIONIN.

Ujëngrohësi është prodhuar në përputhje me standardet në fuqi dhe është provuar zyrtarisht; për të janë lëshuar certifikata për sigurinë dhe certifikata për përputhshmërinë elektromagnetike. Karakteristikat e tij themelore teknike janë të shënuara në pllakën e të dhënave, të ngjitur midis gypave lidhës. Lidhja e ujëngrohësit me rrjetin e ujësjellësit dhe atë elektrik mund të kryhet vetëm nga një profesionist i kualifikuar dhe i autorizuar. Ndërhyrjet në brendësinë e tij për riparime, heqjen e gurit gëlqeror dhe kontrollin ose zëvendësimin e anodës mbrojtëse kundër korrozionit, mund të kryhen vetëm nga shërbimi i autorizuar i servisit.

INSTALIMI

Instaloni ujëngrohësin sa më afër vendeve të përdorimit. Forcojeni atë në tavan ose në mur me vida muri me diametër nominal minimal 8 mm. Muret dhe tavanet me kapacitet të dobët mbajtës duhet të forcohen në ato vende ku do të varet ujëngrohësi. Ujëngrohësin GBK mund ta forconi në mur vetëm vertikalisht. Horizontalisht mund të forconi në tavan vetëm ujëngrohësit GBL 50 dhe GBL 80. Forcimi i këtyre ujëngrohësve në mur ose në dysheme nuk është i lejueshëm dhe për këtë arsye ujëngrohësit mund të dëmtohen.

KARAKTERISTIKAT TEKNIKE TË APARATIT

Tipi		GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Modeli		GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Vëllimi	[II]	50	80	80	100	120	150	200
Shtypja elementare	[MPa]	0,6
Masa / i mbushur me ujë	[kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Mbrojtja kundër korodimit të kazanit		Emajluar/Mg anoda
Fuqia e nxehësit elektrik	[W]	2000
Tensioni kyçës	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes		IP 25
Koha e ngrohjes deri në 75°C 1)	[h]	155	305	305	355	435	545	740
Sasia e ujit të përzier te 40°C	[II]	80	117	151	189	226	276	360
Shpenzimi energjik 2)	[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Koha e ngrohjes së tërë vëllimit të ujëngrohësit me ngrohës elektrik, në temperaturën hyrëse të ujit të ftohtë nga ujësjellësi 15°C.

2) Konsumi energjetik për mirëmbajtjen e temperaturës permanente të ujit në ujëngrohës 65°C dhe në temperaturën e ambientit 20°C, i matur sipas DIN 44532.

KARAKTERISTIKAT TEKNIKE TË SHKËMBYESIT TË NGROHJES

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Shtypja elementare [MPa]	0,6
Temperatura më e lartë e hyrjes së mediumit ngrohës [°C]	85
Tejbartësit sipërfaqor [m2]	0,72	0,88
Rryma ngrohëse e tejbartësit të ngrohjes3) [W]	14400	17600

3) Të matura në temperaturën në hyrje të mediumit të ngrohjes 70°C dhe qarkullimit 50 l/min.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

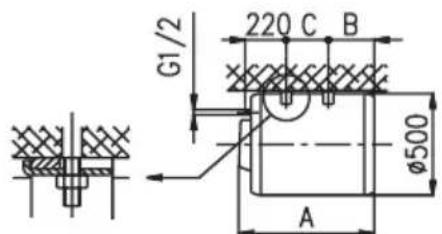

Masat aderuese dhe montuese të bojlerit [mm] GBK 80 - 200

GBL 50-80

KYÇJA NË RRJETËN E UJËSJELLËSIT

Furnizimi dhe shkarkimi i ujit të ujëngrohësit është i shënuar në gypa me ngjyra. Furnizimi me ujë të ftohtë është i shënuar me ngjyrë të kaltërt, kurse ai shkarkues i ujit të ngrohtë me ngjyrë të kuqe. Ujëngrohësin mund ta kyçni në rrjetën e ujësjellësit në dy mënyra. Sistemi i mbyllur, me shtypje, mundëson furnizim me ujë në më shumë vende furnizuese. Sistemi i çelë, pa shtypje, mundëson furnizim vetëm në një vend furnizues. Në bazë të sistemit të zgjedhur të kyçjes, duhet të përdorni edhe bateri përzierëse përkatëse. Te sistemi i çelë, pa shtypje, para ngrohësit duhet të instaloni ventil sigurues, i cili pengon daljen e

ujit nga kazani, në qoftë se në rrjetë mungon uji. Te sistemi përkatës i kyçjes, nevojitet përdorimi i baterisë përzierëse. Për shkak të ngrohjes së ujit, në ujëngrohës rritet vëllimi i ujit, e kjo shkakton pikëjen e ujit nga gypi i baterisë përzierëse. Me shtërngimin e dorëzës në bateri, pikëjen e ujit nuk mund ta ndaloni, por mund vetëm ta prishni baterinë.

Te sistemi i mbyllur i kyçjes me shtypje, në vendet furnizuese duhet të përdorni bateri përzierëse.

Në gypin furnizues, për shkak të sigurisë së funksionimit, patjetër është i nevojshëm instalimi i ventilit kthyes sigurues ose grupit sigurues, i cili ndërpret lartësimin e shtypjes në kazan për më tepër se 0,1 MPa mbi atë nominale. Te ngrohja e ujit në ujëngrohës, shtypja e ujit në kazan lartësohet deri te kufiri, i cili është i rregulluar në ventilin kthyes sigurues. Për shkak se kthimi i ujit në rrjetën e ujësjellësit është i ndërprerë, mund të vijë deri te pikëja e ujit prej hapësirës për daljen e ujit nga ventili sigurues. Ujin që pikon, mund ta drejtoni në tubacion nëpërmjet mbaresës, të cilën e vendosni nën ventilin sigurues.

Gypi shkarkues i instaluar nën daljen e ventilit sigurues, duhet të jetë i vendosur në drejtim poshtas dhe në rrethin ku nuk ngrin. Në rast se për shkak të instalacionit të instaluar pa rregullsi, ujin që pikon nga ventili sigurues, nuk keni mundësi ta drejtoni në tubacion, pikjes së ujit mund t'i largoheni me instalimin e enës ekspanzike me vëllim prej 3 l në gypin furnizues të ujëngrohësit. Për funksionimin e ventilit kthyes sigurues me rregullsi është e nevojshme, që çdo 14 ditë të bëni vetë kontrollet e rregullta. Në rast të kontrollit, nevojitet, që me lëvizjen e dorëzës ose me zhvidhosjen e dadosë së ventilit (varësisht nga tipi i ventilit) të hapni daljen nga ventili kthyes sigurues. Në këtë rast nevojitet, që të rrjedhë uji nga dalja e shobës së ventilit, kjo është shenjë që ventili funksionon pa pengesë.

Ndërmjet ujëngrohësit dhe ventilit sigurues nuk lejohet të instaloni ventilin mbyllës, sepse, me këtë do të çmundësoni funksionimin e ventilit kthyes sigurues.

Ujëngrohësin mund ta kyçni në rrjetin e ujësjellësit të shtëpisë pa ventil reduktues, nëse presioni në rrjet është më i ulët se 0,5 MPa (5 bar). Nëse presioni në rrjet tejkalon 1,0 MPa (10 bar), nevojitet instalimi i ventil reduktues. Para kyçjes elektrike, ujëngrohësi patjetër duhet të mbushet me ujë. Në mbushjen e parë, hapni rubinetin e ujit të ngrohtë në baterinë për përzierjen e ujit. Ujëngrohësi është i mbushur kur fillon të dalë uji nga tubi i daljes së ujit nga bateria.

Legjenda:

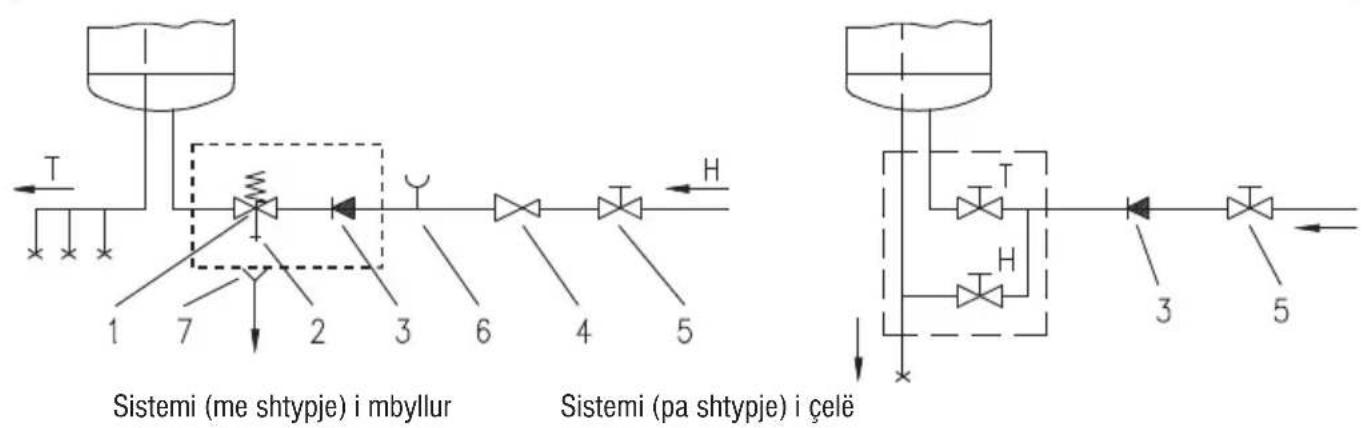

1 - Ventili i kthimit sigurues 2 - Ventili provues 3 - Ventili kundërkthyes 4 - Ventili reduktiv i presionit 5 - Ventili mbyllës 6 - Mbarësa për provë 7 - Taftari me kyçësin në tubacion

H - Uji i ftohtë

T - Uji i ngrohtë

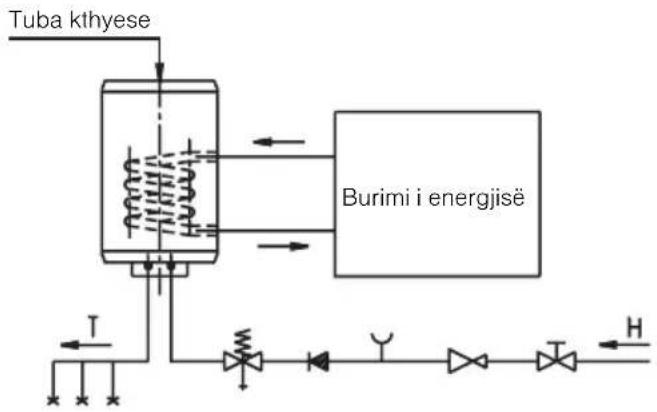

Ujëngrohësi i kombinuar GBK funksionon njësoj si ujëngrohësi elektrik GB, por ai përmban të instaluar shtojcë edhe alternuesin e ngrohjes për ngrohjen e ujit sanitar me burime të tjera energjie (p.sh. ngrohja qendrore, kolektorët diellorë ose pompa e ngrohjes). Sistemi i ngrohjes me ngrohës elektrik dhe alternuesin e ngrohjes mund të punojnë njëkohësisht ose veçmas. Ujëngrohësin e kombinuar e kyçni në rrjetin e ujësjellësit njësoj si ujëngrohësin GB, përveç kësaj, atë e kyçni edhe në burimin tjetër shtesë të energjisë. Hyrja e mediumit ngrohës në alternuesin e ngrohjes është e shënuar me të kuqe, kurse dalja me të kaltër.

Ujëngrohësit GBK mund ta lidhni edhe në tubin kthyes të ujit të ngrohtë. Tubi kthyes i ujit të ngrohtë mundëson që në të gjitha vendet e shfrytëzimit të jetë njëkohësisht uji i ngrohtë në dispozicion menjëherë dhe gjithmonë. Tubin kthyes e vendosni në kyçësin në anën e sipërme të ujëngrohësit. Para kyçjes, nevojitet heqja e kapakëzës plastike dhe zhvidhosja e çepit të tendosjes në anën e sipërme të ujëngrohësit. Me elementet e tubit kthyes keni mundësi të furnizoheni shtesë pranë shitësve të autorizuar të prodhimeve tona.

KYÇJA NË RRJETIN ELEKTRIK

Para kyçjes në rrjetin elektrik, në ujëngrohës nevojitet instalimi i kabllos kyçëse.

Për këtë ndërhyrje, nevojitet heqja e kapakut mbrojtës plastik. Veproni ashtu që të hiqni pllakën e cila është e instaluar në anën ballore të kapakut. Pllakën e lironi në atë mënyrë që në vazën ndërmjet pllakëzës dhe kësulëzës mbrojtëse, së pari pranë pullës së termostatit dhe pastaj në anën kundër pullës, me kujdes të futni kaçavidën. Kur e lironi pllakëzën në të dy anët, atë mund ta hiqni me dorë. Për të hequr kapakun mbrojtës plastik, nevojitet edhe heqja e pullës së termostatit dhe zhvidhosja e vidhave përforcuese. Procesi i montimit të kapakut mbrojtës plastik rrjedh në mënyrë të kundërt.

Kyçja e ujëngrohësit në rrjetën elektrike duhet të bëhet në përputhje me standardet për instalimet elektrike. Për shkak se ujëngrohësi nuk përmban element që do ta shkëpuste nga rrjeta elektrike, në lidhjen kabllore nevojitet që ndërmjet tij dhe instalacionit të përhershëm të instalohet një çelës që ndan të dy polet e furnizimit dhe që ndërmjet kontakteve të hapura ka të paktën 3 mm largësi.

Legjenda:

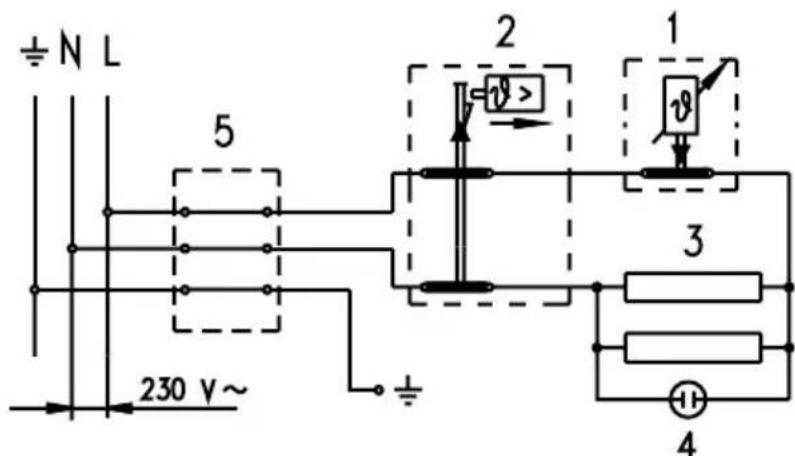

1 - Termostati 2 - Siguresa bimetale 3 - Nxemësi (2x1000W) 4 - Ndriçuesja për kontroll 5 - Sumbulla kyçëse

L - Përçuesi i fazës N - Përçuesi neutral ⊥ - Përçuesi mbrojtës

VËREJTJE: Para çdo ndërhyrjeje në brendësinë e ujëngrohësit, ai patjetër të shkyçet nga rryma elektrike!

Pas kyçjes në rrjetin e ujësjellësit dhe të elektrikës, ujëngrohësi është i gatshëm për përdorim.

Me rrotullimin e pullës në termostat, i cili gjendet në anën e përparme të kapakut mbrojtës, zgjidhni temperaturën e dëshiruar të ujit ndërmjet 25 °C dhe 75 °C. Preferohet që të rregulloni pullën në pozicionin “E”. Ky rregullim është më kursimtar; në këtë rast, temperatura e ujit do të jetë përafërsisht 55 °C, shkaktimi i gurit gëlqeror dhe humbjet e ngrohjes do të jenë më të ulëta se sa te rregullimet në temperatura të larta. Funksionimin e nxehësit elektrik e tregon ndriçuesja kontrolluese. Në perimetrin e tij, ujëngrohësi ka të instaluar edhe termometër, i cili tregon temperaturën e ujit. Nëse nuk mendoni ta përdorni ujëngrohësin për një kohë të gjatë, sigurojeni përmbajtjen e tij nga ngrirja në atë mënyrë që elektrikën të mos e shkyçni, pullën e termostatit ta rregulloni në pozicionin “*”. Në këtë rregullim, ujëngrohësi do ta mirëmbajë temperaturën e ujit në përafërsisht 10 °C. Nëse ujëngrohësin do ta shkyçni nga rrjeta elektrike, në rrezik të ngrirjes së ujit, paraprakisht duhet ta zbrazni.

Para zbrazjes së ujit, ujëngrohësi duhet shkyçur patjetër nga rrjeta elektrike. Pas kësaj, hapim rubinetin e ujit të ngrohtë në njërën nga bateritë për përzierjen e ujit, e cila është e kyçur në ujëngrohës. Ujin e lëshojmë nga ujëngrohësi nëpërmjet gypit ngarkues. Për këtë qëllim, ju preferojmë që ndërmjet valvulës së sigurisë dhe gypit ngarkues të instaloni valvulë lëshuese ose të ashtuquajturën T copë. Nëse nuk veproni kështu, ujëngrohësin mund ta zbrazni nëpërmjet dalëses së valvulës së sigurisë në atë mënyrë që kapakun rrotullues të valvulës ta vendosni në pozicion si gjatë testimit të valvulës. Pas zbrazjes së ujit nga ujëngrohësi nëpërmjet gypit ngarkues, në ujëngrohës do t'ju mbetet sasi e vogël uji, të cilën e zbrazni duke zhvidhosur skajoren e ujëngrohësit. Jashtësinë e ujëngrohësit e pastroni me tretësirë të lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhdëta.

Me kontrolle të rregullta servisore, do të mundësoni punimin e papenguar dhe jetën e gjatë të ujëngrohësit. Garancia për ndryshkjen e kazanit vlen vetëm nëse i keni realizuar kontrollet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme që kontrollet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrollin në fletëgarancionin e prodhimit. Në rast të kontrollit, ai kontrollon harxhueshmërinë e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrollit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar, do t'ju preferojë edhe datën e kontrollit vijues.

Ju lutemi, që prishjet eventuale në ujëngrohës të mos i ndreqni vetë, por, për to, të lajmëroni shërbimin më të afërt servisor.
