Typ produktu	Kombinowany podgrzewacz wody z wymiennikiem ciepła (wężownica pośrednia)
Marka	Gorenje
Model	GBK150LN
Pojemność	150 litrów
Ciśnienie nominalne	0,6 MPa
Masa (pusty)	72 kg
Masa (napełniony wodą)	222 kg
Moc grzałki	2000 W
Napięcie zasilania	230 V ~
Klasa ochronności	I
Stopień ochrony	IP 25
Czas nagrzewania do 75°C	5 godzin 45 minut
Mieszana woda przy 40°C	276 litrów
Zużycie energii (24h przy 65°C)	2,05 kWh
Powierzchnia wymiennika ciepła	0,88 m²
Strumień ciepła wymiennika	17600 W
Maks. temperatura zasilania czynnika grzewczego	85 °C
Wymiary (A x B x C x D)	1510 x 222 x 865 x 416 mm
Średnica zbiornika	500 mm
Gwinty przyłączeniowe	G 1/2 dla zaworu bezpieczeństwa, G 3/4 dla przyłączy wodnych
Ochrona antykorozyjna	Zbiornik emaliowany + anoda magnezowa
Zabezpieczenia	Zawór zwrotno-bezpieczeństwa, termostat, bezpiecznik bimetalowy
Montaż	Naścienny (pionowo), odpowiedni do zamkniętego systemu ciśnieniowego

Często zadawane pytania - GBK150LN GORENJE

Czym jest GBK150LN i czym różni się od standardowego podgrzewacza wody?

GBK150LN to kombinowany podgrzewacz wody, który zawiera elektryczny element grzewczy oraz wymiennik ciepła do alternatywnych źródeł energii (np. centralne ogrzewanie, słońce). Umożliwia podgrzewanie wody elektrycznie lub za pomocą zewnętrznego czynnika grzewczego, albo jednocześnie obydwoma sposobami.

Jakie jest zalecane ustawienie termostatu w celu oszczędzania energii?

Instrukcja zaleca ustawienie pokrętła termostatu w pozycji E, która utrzymuje wodę w temperaturze około 55°C. Zmniejsza to osadzanie się kamienia i minimalizuje straty ciepła w porównaniu z wyższymi temperaturami.

Jak często należy sprawdzać zawór zwrotno-bezpieczeństwa?

Zawór zwrotno-bezpieczeństwa należy sprawdzać co 14 dni. Otwórz wylot zaworu (przekręcając uchwyt lub odkręcając nakrętkę), aby upewnić się, że woda wypływa. Jeśli tak, zawór działa prawidłowo.

Czy podgrzewacz wody można zamontować poziomo?

Nie, GBK150LN musi być zamontowany pionowo na ścianie. Montaż poziomy jest dozwolony tylko dla określonych modeli (GBL 50 i GRL 80) i tylko na suficie, nie na ścianie ani podłodze.

Co zrobić, gdy z zaworu bezpieczeństwa kapie woda?

Kapanie z zaworu bezpieczeństwa podczas podgrzewania jest normalne z powodu wzrostu ciśnienia. Jeśli jest nadmierne, można zainstalować 3-litrowy zbiornik wyrównawczy na rurze dopływowej, aby zmniejszyć kapanie. Upewnij się, że zawór nie jest zablokowany.

Jak opróżnić podgrzewacz wody w celu konserwacji lub ochrony przed mrozem?

Najpierw odłącz zasilanie. Otwórz krany ciepłej wody, a następnie opróżnij przez przyłącze wlotowe. Jeśli nie ma zamontowanego zaworu spustowego, można opróżnić przez zawór bezpieczeństwa, ustawiając go w pozycję Test. Niewielka ilość wody może pozostać, którą można spuścić po demontażu kołnierza grzałki.

Jakie jest maksymalne dopuszczalne ciśnienie wody dla GBK150LN?

Ciśnienie nominalne wynosi 0,6 MPa (około 6 barów). Jeśli ciśnienie zasilania jest niższe niż 0,5 MPa, nie jest potrzebny zawór redukcyjny. Jeśli przekracza 1,0 MPa, należy zainstalować dwa zawory redukcyjne szeregowo.

Jak podłączyć zewnętrzne źródło ciepła (np. kolektor słoneczny) do podgrzewacza?

GBK150LN posiada wbudowany wymiennik ciepła. Podłącz zasilanie czynnika grzewczego (oznaczone na niebiesko) i powrót (oznaczony na czerwono) do zewnętrznego źródła. Podgrzewacz może działać z ogrzewaniem elektrycznym, zewnętrznym lub obydwoma.

Jakie czynności konserwacyjne wymaga podgrzewacz?

Po około dwóch latach autoryzowany serwis powinien sprawdzić anodę magnezową i usunąć kamień. Zaleca się regularne czyszczenie zewnętrzne łagodnym detergentem. Nie używać rozpuszczalników.

Czy GBK150LN nadaje się do obszarów z twardą wodą?

Tak, ale może wystąpić osadzanie się kamienia. Zalecane jest regularne odkamienianie. Emaliowany zbiornik i anoda magnezowa zapewniają ochronę antykorozyjną, ale twarda woda może skrócić żywotność anody. Ustawienie termostatu na niższą temperaturę (np. 55°C) zmniejsza osadzanie się kamienia.

INSTRUKCJA OBSŁUGI GBK150LN GORENJE

Instrukcja obsługi 51

Instrukcija 55

Instrukcija 59

Kasutusjuhend 63

3) Grelni medij: vstopna temperatura 70°C, pretok 3000 l/h.
Sanitarna voda: vstopna temperatura 10°C, izstopna temperatura 45°C, pretok 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

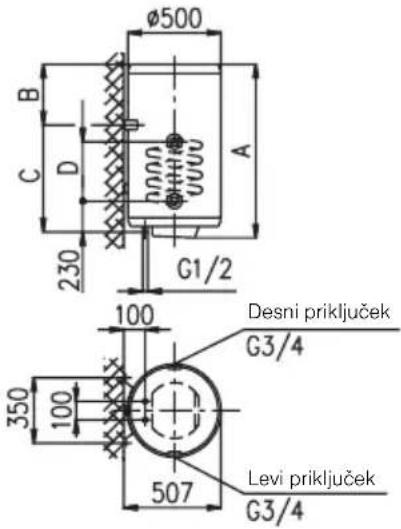

Priključne in montažne mere (mm).

GBK 80 - 200

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Szanowny Kliencie, dziękujemy za kupno naszego wyrobu.

PRZED MONTAZEM I PIERWSZYM UZYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI

URZĄDZENIE NIE JEST PRZEZNACZONE DLA OSÓB (DZIECI WŁĄCZNIE) O OGRÁNICZONEJ FIZYCZNEJ, ZMYSŁOWEJ LUB PSYCHICZNEGO ŻDOLNOŚCIAMI, LUB BRAK DOSWIADCZENIA I WIEDZY, CHYBA ZE NADANO NADZORU LUB Z INSTRUKCJAMI DOTYCZĄCYMI UŻYTKOWANIA URZĄDZENIA PRZEZ OSOBĘ ODPOWIEDZIALNĄ ZA ICH BEZPIECŻENSTWO.

DZIECI POWINNY BYĆ MONITOROWANE W CELU ZAPEWNIENIA ICH NIE GRAĆ Z ZESPOŁEM.

Podgrzewacz wody jest wyprodukowany według obowiązujących standardów i atestowany, posiada on atest bezpieczeństwa oraz atest eliminacji zakłóceń radiowych. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, która znajduje się pomiędzy przyłączami rur służących do podłączenia. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, usuwanie kamienia wodnego lub wymiany antykorozyjnej anody może dokonać tylko upoważniona placówka serwisowa.

MONTAŻ

Podgrzewacz wody należy zamontować w pomieszczeniu znajdującym się jak najbliżej miejsca poboru wody. Należy go zamontować do ściany za pomocą śrub o srednicy najmniej 8 mm. Ścianę oraz sufity o słabszej nośności, na której ma być on zawieszony musimy odpowiednio wzmocnić. Podgrzewacz GBK można zamontować do ściany tylko w pozycji pionowej. Poziomo na sufit można zamontować tylko podgrzewacze GBL 50 i GBL 80. Zamontowanie tych ostatnich na ścianie lub podłodze nie jest dozwolone może to spowodować uszkodzenie podgrzewaczy.

WŁAŚCIWOŚCI TECHNICZNE PODGRZEWACZA

Typ		GBL 50	GBL 80	GBK 80 L/D	GBK 100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Model		GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Pojemność [I]		50	80	80	100	120	150	200
Ciśnienie znamionowe [MPa]		0,6
Waga / wraz z wodą [kg]		27/77	33/113	51/131	56/156	62/182	72/222	90/290
Zabezpieczenie przeciwkorozyjne zbiornika		Emaliowany / Mg anoda
Moc grzałki [W]		2000
Napięcie [V~]		230
Klasa zabezpieczenia		I
Stopień zabezpieczenia		IP 25
Czas zagrzewania do 75°C ^1) [h]		^1^55	^3^05	^3^05	^3^55	^4^35	^5^45	^7^40
Ilość mieszanej wody przy 40°C [I]		80	117	151	189	226	276	360
Zużycie energii ^2) [kWh/24h]		1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 15°C.
2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze okolicy 20°C, mierzonej według DIN 44532.

WŁAŚCIWOŚCI TECHNICZNE WYMIENNIKA CIEPŁA

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Ciśnienie znamionowe [MPa]	0,6
Najwyższa temperatura wstępna czynnika grzewczego [°C]	85
Powierzchnia wymiennika ciepła [m2]	0,72	0,88
Prąd cieplny wymiennika ciepła3) [W]	14400	17600

3) Czynnik grzewczy: temperatura wstępna 70°C, przepływ 3000 l/h.
Woda sanitarna: temperatura wstępna 10°C, wyjściowa 45°C, przepływ 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

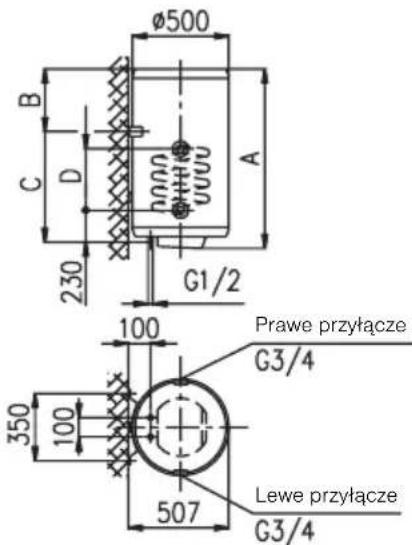

Wymiary dotyczące montażu (mm). GBK 80 - 200

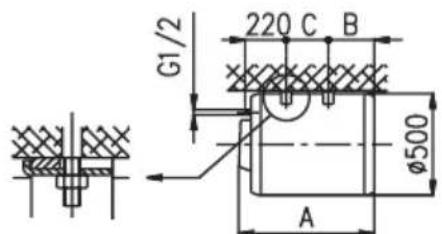

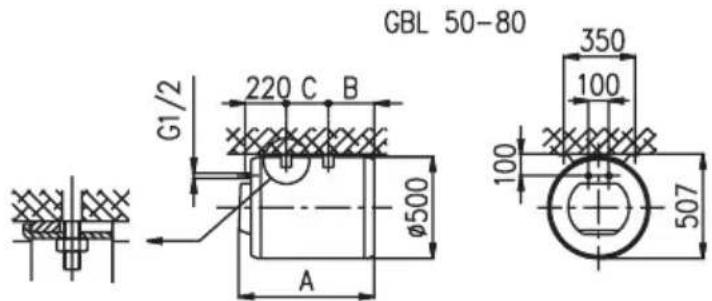

GBL 50-80

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Przyłącza wody zimnej i wody ciepłej na podgrzewaczu są oznaczone kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym. Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Za względu na wybrany system podłączenia należy zamontować odpowiednie baterie. Przy otwartym, nieciśnieniowym systemie należy

przed podgrzewacz wody zamontować zawór zwrotny, który w przypadku braku wody w instalacji wodociągowej zapobiega wyciekaniu wody z zbiornika. Decydując się na ten sposób podłączenia, musimy użyć baterii przepływowej. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.

Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Podczas zagrzewania wody w podgrzewaczu ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, którą ustawiamy pod zaworem bezpieczeństwa. Rura odprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu gdzie nie zamarza.

Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować, zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Prawidłowe działanie zaworu bezpieczeństwa powinno być kontrolowane osobiście co 14 dni. Podczas kontroli polegającej na przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.

Pomiędzy podgrzewacz wody i zawór zwrotny nie wolno zamontować zaworu odcinającego, ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji przewyższa 1,0 MPa, musimy zamontować dwa zawory redukcyjne jeden za drugim. Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić woda. Podczas pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

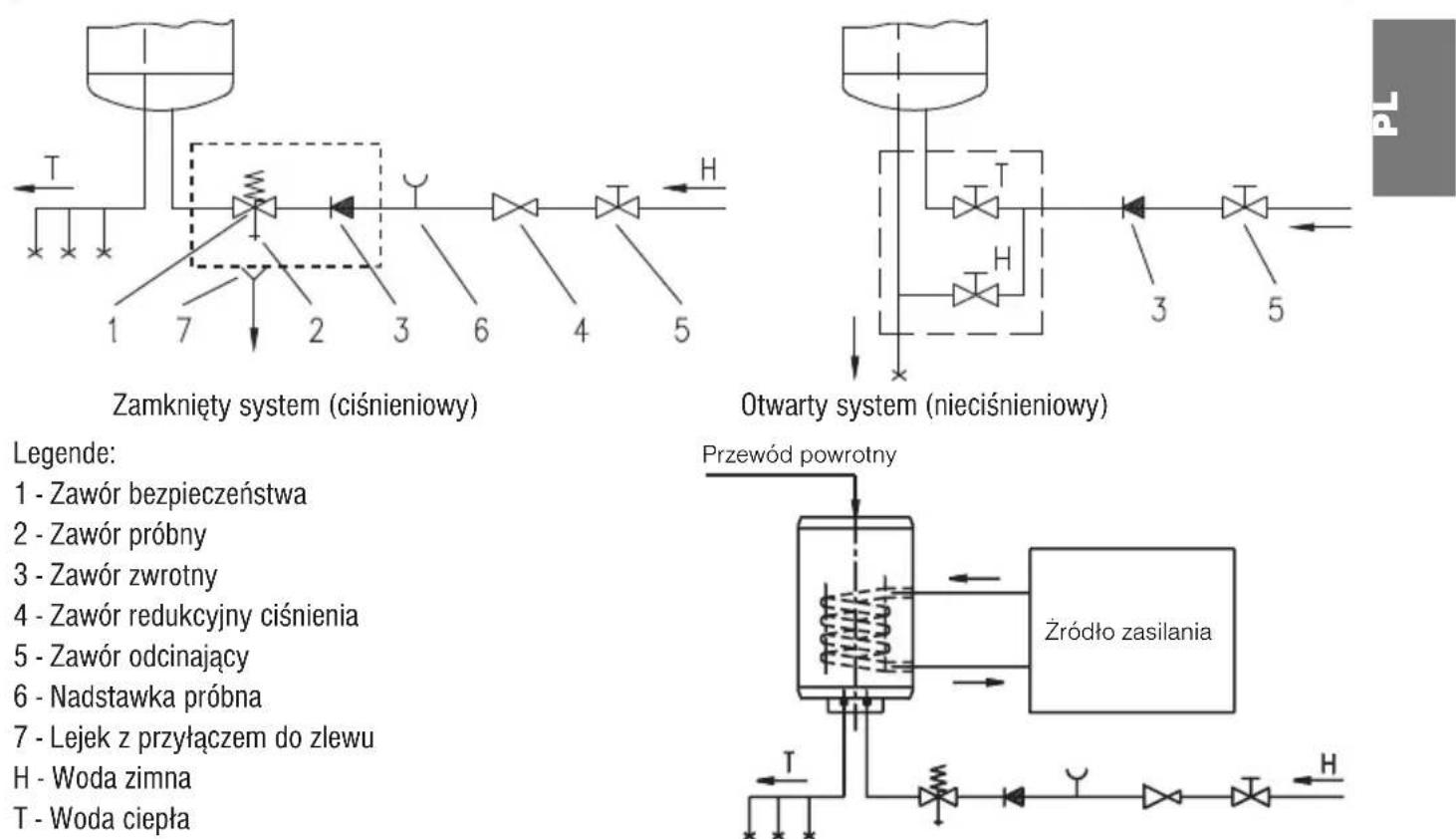

Legende:

1 - Zawór bezpieczeństwa
2 - Zawór próbny
3 - Zawór zwrotny
4 - Zawór redukcyjny ciśnienia
5 - Zawór odcinający
6 - Nadstawka próbna
7 - Lejek z przyłączem do zlewu
H - Woda zimna
T - Woda ciepła

Kombinowany podgrzewacz wody GBK działa tak samo jak elektryczny podgrzewacz wody GB, z tą różnicą, że posiada on dodatkowo wbudowany wymiennik ciepła, służący do podgrzewania wody sanitarnej za pomocą innych źródeł energii (jak nprz.: ogrzewanie centralne, kolektory słoneczne lub pompa cieplna). Systemy ogrzewania wyposażone w grzałkę i wymiennik ciepła mogą działać równocześnie lub oddzielnie. Kombinowany podgrzewacz wody można podłączyć do instalacji wodociągowej w taki sam sposób jak zwykły podgrzewacz wody GB, z tym że kombinowany podgrzewacz wody zostaje jeszcze dodatkowo podłączony do innego źródła energii. Wejście czynnika grzewczego do wymiennika ciepła jest koloru czerwonego, natomiast wyjście koloru niebieskiego.

Podgrzewacze wody GBK można podłączyć również do przewodu powrotnego ciepłej wody. Przewód powrotny wody ciepłej umożliwia, że jest ona od razu dostępna na wszystkich miejscach poboru wody. Przewód powrotny należy zamontować w górnej części podgrzewacza. Przed zamontowaniem należy usunąć plastykową zaślepkę i odkręcić korek uszczelniający znajdujący się w górnej części podgrzewacza. Części przewodu powrotnego są do nabycia w sklepach upoważnionych do sprzedaży naszych wyrobów.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem podgrzewacza do sieci elektrycznej należy wbudować do niego kabel podłączeniowy. W tym celu należy zdjąć plastykową pokrywę zabezpieczającą. Chcząc usunąć osłonę plastykową podgrzewacza należy najpierw usunąć płytkę znajdującą się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie wkładamy śrubokręt zarówno w szczelinę znajdującą się między płytką i osłoną plastykową przy pokrętle termoregulatora jak i po przeciwnej stronie pokrętła. Zwalniając płytkę z obydwu stron można ją usunąć palcami. Aby płytkę w zupełnieści zwolnić należy usunąć pokrętło termoregulatora i odkręcić obydwie śruby.

Proces założenia plastykowej płytki, przebiega w odwrotnej kolejności.

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Ponieważ podgrzewacz nie posiada elementu, który umożliwiały jego stałe wyłączenie z instalacji elektrycznej, musimy pomiędzy nim a stałą domową instalacją elektryczną, zamontować taki przełącznik, który przerywa oba bieguny zasilania. Odległość pomiędzy jego otwartymi kontaktami musi wynosić przynajmniej 3 mm.

Legende:

1 - Thermostat
2 - Bezpiecznik temperaturowy
3 - Grzałka (2 x 1000 W)
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa

L - Przewód fazowy

N - Przewód zerowy

±- Przewód uziomowy

UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłaczyć z sieci elektrycznej!

UŻYTKOWANIE I PIELEGNACJA

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania.

Pożadana temperaturę wody od 25°C do 75°C, ustawia się przez przekręcenie pokrętła znajdującego się na termostacie.

Radzimy nastawić pokrętło na pozycję "E". W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza;

temperatura wody osiągnie 55°C, wydzielanie kamienia wodnego i straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe. Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Podgrzewacze wody wyposażone są w termometr, znajdujący się na jego obudowie, a który wskazuje temperaturę wody.

Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji “*”. W tej pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 10°C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę.

Przed wypuszczeniem wody podgrzewacz wody należy obowiązkowo odłączyć z sieci elektrycznej. Po czym należy otworzyć kurek /rączkę/ z ciepła woda jednej z baterii, podłączonej do podgrzewacza wody. Wodę z podgrzewacza wody wypuszczamy przez rurę doprowadzającą, dlatego też zaleca się by pomiędzy zaworem zabezpieczającym a rurą doprowadzającą zamontować zawór spustowy lub teownik. Wodę z podgrzewacza wody - jeśli nie istnieje inna możliwość - można wypuścić też przez wypust zaworu zabezpieczającego i to w następujący sposób. Dźwignie lub zakrętkę zaworu należy postawić w pozycję która jest wymagana przy testowaniu zaworu. Po wypuszczeniu wody z podgrzewacza wody przez rurę doprowadzającą w podgrzewaczu pozostanie jeszcze minimalna ilość wody którą należy wypuścić przez kryzę podgrzewacza.

Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.

Bezbędne działanie i długowieczność podgrzewacza zapewnią mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.

Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
