Lloji i produktit	Bojler elektrik akumulimi
Marka	Tesy
Modeli	BelliSlimo Lite 80
Kapaciteti nominal	80 litra
Veshja e brendshme	Smalt i vitrifikuar GC
Izolimi termik	Shkumë poliuretani me densitet të lartë
Lloji i montimit	Mur vertikal ose horizontal
Tensioni nominal	Shihni pllakën e sinjalizimit (230 V tipike)
Fuqia nominale	Shihni pllakën e sinjalizimit
Presioni nominal	0,6 MPa (maks)
Presioni maksimal i funksionimit	0,7 MPa (me valvul EN 1487)
Mënyrat e funksionimit	Manual, ECO, Antingrirës, Anti-legionelë
Paneli i kontrollit	Elektronik me butona dhe tregues
Funksioni ECO Smart	Mësimi i zakoneve për kursim energjie
Mbrojtje nga ngrirja	Mban ujin në rreth 10 °C në gjumë
Mbrojtje anti-legionelë	Ngroh në 65 °C për 60 min nëse pasivitet për 7 ditë
Anodë magnezi	Mbrojtje nga korrozioni (kontroll dhe zëvendësim periodik)
Valvul sigurie	Përfshirë, montim i detyrueshëm në hyrjen e ujit të ftohtë
Lidhja hidraulike	Filetim G 1/2" (hyrje blu, dalje e kuqe)
Lidhja elektrike	Pa kordon (terminali) ose me prizë sipas modelit
Mbrojtje termike	Termostat i dyfishtë sigurie (mbinxehje)
Temperatura maksimale	Shihni pllakën e sinjalizimit (65 °C për anti-legionelë)
Mirëmbajtja	Pastrimi nga guri, pastrimi i valvulës, zëvendësimi i anodës çdo 2 vjet nga profesionist
Vendi i prodhimit	Bullgaria (markë TESY)
Garancia	Sipas kartës së garancisë (respektimi i udhëzimeve i detyrueshëm)

Pyetjet më të shpeshta - BelliSlimo Lite 80 Tesy

Cili është lloji i kësaj pajisjeje ?

Le Tesy BelliSlimo Lite 80 është një ngrohës uji elektrik akumulimi, i projektuar për përdorim shtëpiak.

Si të instaloni saktë ngrohësin e ujit ?

Instalimi duhet të kryhet nga një teknik i kualifikuar. Montoni pajisjen në mur me bulonat M8 të furnizuara, duke respektuar skemat vertikale ose horizontale. Lidhni valvulën e sigurisë në hyrjen e ujit të ftohtë (unaza blu) dhe lidhni daljen e ujit të nxehtë (unaza e kuqe). Sigurohuni që presioni i ujit të mos kalojë 0,6 MPa.

Si të përdorni modalitetin ECO ?

Shtypni butonin ↗ derisa treguesi ECO të ndizet. Ngrohësi i ujit mëson zakonet tuaja për një javë dhe më pas përshtat ngrohjen për të kursyer energji duke ruajtur rehatinë.

Çfarë të bëni në rast rrjedhjeje uji nga valvula e sigurisë ?

Rrjedhja e ujit nga vrima e kullimit të valvulës është normale gjatë ngrohjes. Nëse rrjedhja është e tepërt, kontrolloni nëse valvula nuk është e bllokuar dhe pastroni atë. Nëse problemi vazhdon, kontaktoni një profesionist.

Si të kulloni ngrohësin e ujit ?

Së pari fikni furnizimin elektrik dhe mbyllni valvulën e hyrjes së ujit të ftohtë. Hapni një rubinet të ujit të nxehtë, më pas hapni rubinetin e kullimit (pozicioni 7 në skemë). Nëse mungon, shkëputni tubin e hyrjes për kullim.

Çfarë do të thotë simboli i gabimit (!) në panel ?

Simboli (!) që pulson tregon një defekt. Numri i pulsimeve kodifikon gabimin (p.sh.: 1 pulsim = sensor i ulët i shkëputur). Shikoni udhëzuesin për kodin e saktë dhe kontaktoni një shërbim të autorizuar.

Si të mirëmbani anodën e magnezit ?

Anoda shkatërrohet me kalimin e kohës. Bëjeni të kontrollohet çdo 2 vjet nga një teknik i autorizuar. Nëse është e konsumuar, zëvendësoni atë për të garantuar mbrojtjen nga korrozioni.

A mund të përdoret pajisja në modalitetin anti-ngrirje ?

Po, në modalitetin e gjumit (Standby), shtypni butonin ⚙ për të aktivizuar anti-ngrirjen. Pajisja mban ujin në rreth 10 °C për të shmangur ngrirjen. Sigurohuni që furnizimi elektrik të jetë i ruajtur.

Cila është procedura e pastrimit të gurit ?

Pastrimi duhet të kryhet nga një profesionist çdo 2 vjet. Ai përfshin pastrimin e rezistencës nga guri dhe kontrollin e anodës. Mos përdorni produkte gërryese në pjesën e jashtme; pastroni me një leckë të lagur.

Si të rivendosni cilësimet e fabrikës ?

Në modalitetin e gjumit, shtypni njëkohësisht butonat ⏻ dhe ↗ për 10 sekonda. Një bip i parë konfirmon testin, një i dytë tregon rivendosjen. Kjo fshin algoritmin ECO të mësuar.

MANUAL I PËRDORUESIT BelliSlimo Lite 80 Tesy

1. Ky përshkrim teknik dhe instuksioni për shfrytëzimin ka për synim t'Ju njoh me artikullin dhe kushtet për montimin e tij të rregullt dhe shfrytëzimin e drejtë. Instruksioni është i destinuar për teknik të licenzuar, të cilat do ta montojnë aparatin, do ta demontojnë dhe riparojnë në rast defekti.
2. Ju lutemi, duhet të keni parasysh se respektimi i instruksioneve në këtë udhëzues është para se të gjithash në interes të blerësit, por ndërkohë është edhe një prej kushteve të garancisë, të përshkuara në kartën e garancisë, që të mund blerësi ta përdorë shërbimin falas që ofrohet nga garancia. Prodhuesi nuk përgjigjet për dëmtime në aparatin ose dëme të mundshme të shkaktuara si rezultat i eksploatimit dhe/ose montimit, që nuk iu përgjigjen instruksioneve në këtë udhëzues.
3. Bojleri elektrik i përgjigjet të gjitha kërkesave të EN 60335-1, EN 60335-2-21.
4. Ky Kjo pajisje u destinua për përdorim nga fëmijë në moshën 3 vjeçe ose mbi moshën 3 vjeçe, nga njerëz me aftësi të kufizuara fizike, emocionale dhe mendore, ose nga njerëzit të cilët nuk kanë përvojë ose njohuri, nëse janë nën mbikëqyrje ose të instruktuar në përputhje me përdorimin e parrezikshëm të pajisjes dhe nëse i kuptojnë rreziqet të cilat mund të shkaktohen.
5. Fëmijët të mos luajnë me pajisjen.
6. Fëmijët në moshës 3 deri në 8 vjeç kanë të drejtë të punojnë vetëm me rubinetin e lidhur ndaj bojlerin.
7. Pastrimi dhe mirëmbajtja e pajisjes të mos bëhet nga fëmijë pa mbikëqyrje.

VINI RE! Montimi i gabuar dhe lidhja e pa drejtë të aparatit do ta bëjë i rrezikshëm për shëndetin dhe jetën e konsumatorëve që mund të shkaktojë pasoja të rënda dhe të qëndrueshme për ata, duke përfshirë por jo vetëm dëntime fizike dhe/ose vdekje. Kjo mund të çojë në dëntime të pronësisë së tyre /prishjen dhe / ose shkatrimin e tyre/, sikurese të asaj të palëve të tretë të shkaktuara, duke përfshir jo vetëm nga përmbytje, plasje dhe zjarri.

Montimi, lidhja ndaj rrjetit të ujësjellësit dhe elektrik dhe vënia në shfrytëzim duhet të kryhet vetëm nga një teknik i kualifikuar elektricist dhe teknikë për riparimin dhe montimin e aparatit që kanë fituar licencën përkatëse e tyre në territorin e shtetit në të cilin kryhen montimet dhe vënia në shfrytëzim të aparatit dhe në përputhje merregulloret për përdorimin.

Ndalohet çdo ndryshim dhe rikostruksioni i konstrukcionit dhe skemën elektrike të bijlerit. Në rast konstatim të ndryshimeve të tilla garancia e aparatit skadohet. Ndryshime dhe rikostrukcione quhet çdo heaje e elementeve të përdorura nga prodhuesi, montimin e komponentëve shtesë te bojleri, ndrimin e elementëve me analogë që nuk janë miratuar nga prodhuesit.

Montimi

1. Bojleri duhet të montohet vetëm në ambiente me siguri normale kundër zjarrit.
2. Në rast montimi në banjon, ai duhet të montohet në një vend të tillë gë të mos laget nga uji i dushit ose prej dushit të lëvizshëm.
3. Ai është i destinuar për eksploatim vetëm në ambiente të mbyllura dhe të ngrohta, në të cilat temperatura nuk ulet nën 4°C dhe nuk është i destinuar të punojë në regjim të pandërprerë dhe të vazhdueshëm.
4. Kur montohet në një mur, aparati varet me anë të bulonave M8 ndaj pllakave mbajtëse, të cilat janë montuar paraprakisht dhe të niveluara në mur. Pllakat mbajtëse dhe kunjat për montimin e pllakës në mur janë të përfshira në kompletin e aparatit.

Lidhja e bojlerit me rrjeti i ujësjellësit

1. Aparati është i destinuar për të siguruar me ujë të nxehtë objekte banimi, që kanë një rrjet ujësjellës me presion jo më shumë se 6 bar (0,6 MPa).
2. është e detyrueshme montimi i valvolëkthimi - siguruese, me të cilën është blerë bojleri.

Ajo vendoset në hyrjen e ujit të ftohtë sipas shigjetës mbi korpusin e saj, që tregon drejtimin e lëvizjes së ujit hyrës. Nuk lejohet ndonjë armatesë mbyllëse midis valvolës dhe aparatit.

Përjashtim: Nëse normat vendase kërkojnë përdorimin e valvuleve të tjerë të sigurisë ose pajisje (që i përgjigjet EN 1487 ose EN 1489), atëherë duhet ta blihet suplementarisht. Për pajisje të cilat iu përgjigjen EN 1487 intensiteti maksimal i shpallur i punës duhet të jetë 0.7 MPa. Për valvule të tjera të sigurisë, presionin në të cilin u kalibruan duhet të jetë 0.1 MPa nën të shënuarit në tabelën e aparatit. Në këto raste valvula-kthimi sigurie që dorëzohet me aparatin nuk duhet të përdoret.

1. Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojlerit duhet të mbrohen nga ngrirja. Gjatë drenimit me markuç – fundi i tij i lirë gjithmonë duhet të jetë i hapur ndaj atmosferës (të mos jetë i mbytur). Markuçi gjithashtu duhet të sigurohet kundër ngirjes.
2. Për punë të sigurt e bojlerit, valvolëkthimi – sigururuese duhet të pastrohet rregullisht dhe të kontrollohet a funkcionon normalisht /pa blokim/, në rajonet me ujjë gëlgereje të pastrohet nga gëlgeren e grombulluar. Ky shërbim nuk është objekt i garancisë.
3. Për të evituar dëmtime të përdoruesit dhe personave të tretë, në rast defekt në sistemin e furnizimit me ujë të ngrohtë, është e nevojshme aparati të montohet në ambiente që kanë hidroizolim të dyshemesë dhe drenazh në kanalizimin. Në asnjë mënyrë mos vendosni nën aparatin sende që nuk janë të qëndrueshme ndaj ujit. Në rast montimi në ambiente që nuk kanë hidroizolim të dyshemesë është e nevojshme të bëhet një vaskë nën tij me drenazh në kanalizimin.
4. Gjatë eksploatimit – (regjim i ngrohjes së ujit) – është normalisht të pikojë ujë nga vrima e kullimit e valvulës sigurie. Ajo duhet të mbetet e hapur ndaj atmosferës. Duhet të ndërmerren të gjitha masat për heqjen dhe grumbullimin e sasive të derdhura për shmangen e demave..
5. Në rast se ka mundësi që temperatura në aneks të bijë nën 0°C, bojleri duhet të zbrazet.

KKur nevojitet zbrazja e bojlerit në radhë të parë është e nevojshme të ndërpritet ushqimi elektrik i bojlerit. Ndërprisni hyrjen e ujit në pajisjen. Hapni rubinetin për ujë të ngrohtë të çezmës. Hapeni rubinetin 7 (fig. 5) që të derdhet uji nga bojleri . Në se në instalimin nuk ka rubinet të tillë, bojleri mund të zbrazet drejt për së drejti nga tubi i hyrjes së ujit, për këtë ai paraprakisht duhet të çmontohet nga ujësjellësi.

Lidhje me rrjeti elektrik

1. Mos e lëshoni bojlerin para se të jeni të bindur se është i mbushur me ujë.
2. Në lidhjen e bojlerit me rrjetin elektrik duhet të kujdeseni për ludhja e rregullt e përçuesit mbrojtës (tek modelet pa kablo dhe spinë).
3. Ngrohësi i ujit pa prizë ngarkuese - rrjeti i rrymës duhet të sigurohet me valvulë sigurie dhe me pajisje të instaluar që siguron ndarjen e të gjitha poleve në kushtet e mbitensionit të kategorisë së lll-të.
4. Nëse kabloja ushquese (për modelet që e kanë) është e prishur ajo duhet të ndrohet nga përfaqesues i repartit ose nga person me një kualifikim të këtillë, për të shmangur çdo risk.
5. Tek bojlerët me montim hoorizontal -Izolimi i përcjellësve ngarkuese të instalimit elektrik, duhet të mbrohen nga prekja me flanxhën e pajisjes (në zonën nën kapakun plastik). Për shembull me kabillo izoluese me termorezistencë më të madhe se 90°C.
6. Gjatë kohës së ngrohjes së aparatit mund të ketë zhurmë (nga uji i zier). Kjo është normale dhe nuk indikon dëmtime. Zhurma përforcohet me kalimin e kohës për shkak të gëlqerorit të grumbulluar. Që të hiqet zhurma aparati duhet të pastrohet. Ky shërbim ofrohet nga garancia.

Klientë të nderuar,

Ekipi i TESY-t Ju përgëzon nga gjithë zemra përfitimin e ri. Shpresojmë se aparati Tuaj i ri do të kontribojë për përmirësimin e komoditetit në shtëpnë tuaj.

AL

KARAKTERISTIKA TEKNIKE

1. Nxënësia nominale V, në litra – shiko tabelën mbi aparatin.
2. Tension nominal – shiko tabelën mbi aparatin.
3. Fuqi nominale – shiko tabelën mbi aparatin.
4. Presion nominal – shiko tabelën mbi aparatin.

Ky nuk është presioni nga rrjeti i ujësjellësit. Kjo është e shpallura për aparatin dhe lidhet me kërkesat e standardëve të parrezikshmërisë.

1. Lloji i bojlerit -ujënxehës akumulues i mbyllur me termoizolim.
2. Konsumi ditor i elektroenergjisë – shiko Shtojcën I
3. Profili i shpallur i ngarkesës – shiko Shtojcën I
4. Sasia e ujit të përzier tek 40°C V40 në litra – shiko Shtojcën I
5. Temperatura maksimale e termostatit – shiko Shtojcën I
6. Akordimet e temperaturës të vendosur fabrikisht – shiko Shtojcën I
   11.Efektiviteti energjetik gjatë ngrohjes së ujit – shiko Shtojcën I.

III. PËRSHKRIM DHE MËNYRA E VEPRMIT

Aparati përbëhet nga korpus, flanxhë në pjesën e poshtme /tek bojlerët për montim vertikal, /ose anës/ tek bojlerët me montim horizontal/, panel mbrojtës plastik dhe valvolëkthimi - siguruese.

1. Trupi përbëhet nga dy rezervuarë çeliku (rezervuari i ujit) dhe një mbështjellës (guaska e jashtme) me izolim termik ndërmjet tyre prej shkumë poliuretani me dendësi të lartë që nuk ndot mjedisin dhe dy tuba me filetë G ½" për furnizimin me ujë të ftohtë (me unazë blu) dhe shkarkimi i ujit të nxehtë. (me unazë të kuqe). Rezervuarët e brendshëm janë bërë prej çelikut të zi të mbrojtur me një veshje speciale qelqi-geramike ose smalt.
   Rezervuarët e brendshëm janë prej çelikut të zi, të mbrojtur me një shtresë të veçantë qelqi-qeramike ose smalt.
2. Në secilin e flanxhave është montuar ngrohës elektrik dhe mbrojtje prej magnezi.
   Ngrohësi elektrik shërben për ngrohjen e ujit në rezervuari dhe komandohet nga termostati, që rregullon në mënyrë automatike një temperaturë e caktuar të ujit.
   Aparati disponon dhe me një vegël e montuar për mbrojtjen nga mbinxehja (termostakues), që stakon nxehësi nga rrjeti elektrik në rast se temperatura arrijë nivele shumë të larta.
3. Valvolëkthimi - siguruese parandalon zbrazja e plotë të aparatit në rastet kur ndërpritet furnizimi me ujë të ftohtë nga rrjeti ujësjellës. Ai mbron aparatin nga rritja e presionit në ujëmbajtësit deri përmasa më të mëdha nga e lejuarën gjatë regjimit të ngrohjes (! gjatë rritja e temperaturës uji bumehet dhe presjoni rritet), nëpërmjet rrjedhja e tepricës së ujt nga vrima e drenazhimit.

Valvolakthimi - siguruese nuk mund të mbrojë aparati nga presioni më i lartë i ujit në ujësjellësin, nga ky që rekomandohet për aparatin.

VINI RE! Montimi i gabuar dhe lidhja e pa drejtë të aparatit do ta bëjë i rrezikshëm për shëndetin dhe jetën e konsumatorëve që mund të shkaktojë pasoja të rënda dhe të qëndrueshme për ata, duke përfshirë por jo vetëm dëmtime fizike dhe/ose vdekje. Kjo mund të çojë në dëntime të pronësisë së tyre /prishjen dhe /ose shkatrimin e tyre/, sikurese të asaj të palëve të tretë të shkaktuara, duke përfshir jo vetëm nga përmbytje, plasje dhe zjarri.

Montimi, lidhja ndaj rrjetit të ujësjellësit dhe elektrik dhe vënia në shfrytëzim duhet të kryhet vetëm nga një teknik i kualifikuar elektricist dhe teknikë për riparimin dhe montimin e aparatit që kanë fituar licencën përkatëse e tyre në territorin e shtetit në të cilin kryhen montimet dhe vënia në shfrytëzim të aparatit dhe në përputhje me rregulloret për përdorimin.

Shënim: Instalimi i mjetit paguhet nga blerësi

1. Montimi

Rekomandohet montimi i aparatit të jetë maksimalisht afër vendeve të përdorimit të ujit të ngrohtë, për të zvogluar humbjet e nxehtësisë në tubacioni. Në rast montimi në banjon, ai duhet të montohet në një vend të tillë që të mos laget nga uji i dushit ose prej dushit të lëvizshëm.

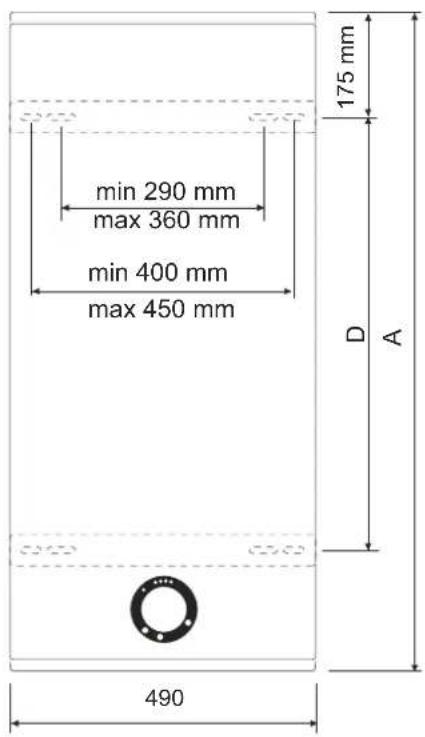

Kur montohet në një mur, aparati varet me anë të bulonave M8 ndaj pllakave mbajtëse, të cilat janë montuar paraprakisht dhe të niveluara në mur. Pellakat mbajtëse dhe kunjat për montimin e pllakës në mur janë të përfshira në kompletin e aparatit.

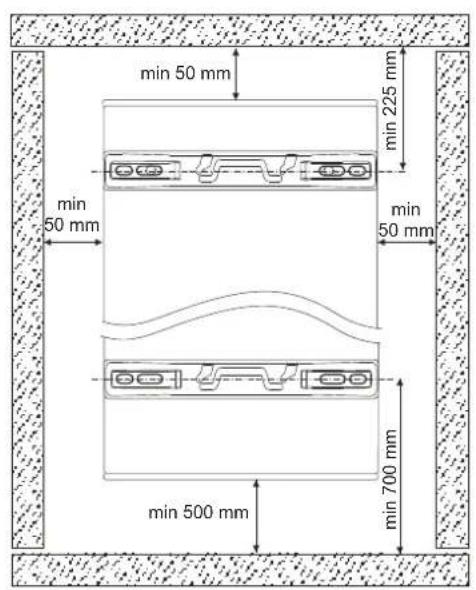

Skema për montimin vertikal – fig. 4.1.

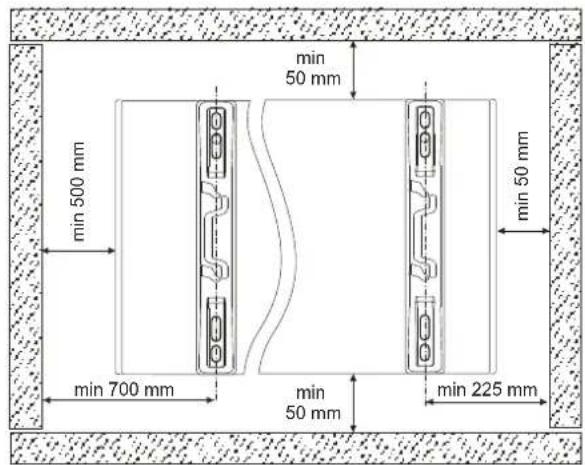

Skema për montimin horizontal – fig.4.2.

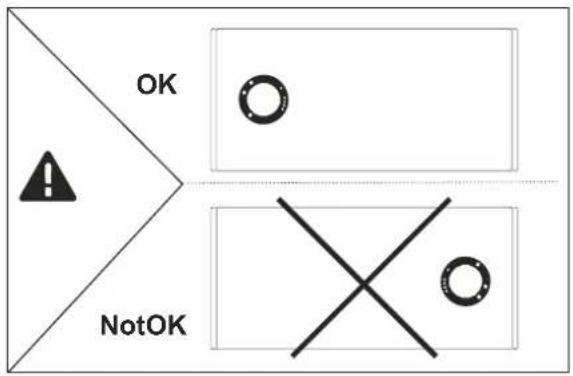

Në varësi të mënyrës se si është montuar aparati (vertikal ose horizontal), mund ta orientoni logon TESY në panelin e kontrollit sipas orientimit të aparatit. Fig.4.2

Për të evituar dëntime të përdoruesit dhe personave të tretë, në rast defekt në sistemin e furnizimit me ujë të ngrohtë, është e nevojshme aparati të montohet në ambiente që kanë hidroizolim të dyshemesë dhe drenazh në kanalizimin. Në asnjë mënyrë mos vendosni nën aparatin sende që nuk janë të qëndrueshme ndaj ujit. Në rast montimi në ambiente që nuk kanë hidroizolim të dyshemesë është e nevojshme të bëhet një vaskë nën tij me drenazh në kanalizimin,.

Shënim: Vaska mbrojtëse nuk hyn në kompleksin dhe zgjedhet nga konsumatori.

2. Lidhja e bojlerit me rrjeti i ujësjellësit

Fig. 5 Ku: 1 – Tubacion hyrës; 2 – valvolë sigurimi; 3 – ventil reduktimi (për presion tek ujësellësit mbi 0,7 Mpa); 4 - rubinet mbylljeje; 5 – hinkë në lidhje me kanalin; 6 – tub gome; 7 – Rubinet për zbrazjen e bojilerit

Në lidhjen e bojlerit me rrjetin e ujësjellësit duhet të keni parasysh shënimet treguese me ngjyra (unazët) mbi tubacionet: blu – për uji (hyrës) i ftohtë, i kuq – për uji (dalës) i ngrohtë. është e detyrueshme montimi i valvolëkthimi - siguruese, me të cilën është blerë bojleri.

Ajo vendoset në hyrjen e ujit të ftohtë sipas shigjetës mbi korpusin e saj, që tregon drejtimin e lëvizjes së ujit hyrës. Nuk lejohet ndonjë armatesë mbyllëse midis valvolës dhe aparatit.

Përjashtim: Nëse normat vendase kërkojnë përdorimin e valvuleve të tjerë të sigurisë ose pajisje (që i përgjigjet EN 1487 ose EN 1489), atëherë duhet ta blihet suplementarisht. Për pajisje të cilat iu përgjigjen EN 1487 intensiteti maksimal i shpallur i punës duhet të jetë 0.7 MPa. Për valvule të tjera të sigurisë, presionin në të cilin u kalibruan duhet të jetë 0.1 MPa nën të shënuarit në tabelën e aparatit. Në këto raste valvula-kthimi sigurie që dorëzohet me aparatin nuk duhet të përdoret..

Ndodhja e valvolavekthimi – siguruese të tjera (të vjetra) mund të shkaktojnë dëmtimin e aparatit tuaj dhe duhet të higen.

Nuk lejohet armatura tjetër frenuese mes valvulës sigurie (pajisjes mbrojtëse) dhe aparatit

Nuk lejohet vidhosjen e valvolës në filetim me gjatësi më e madhe se 10mm, në rast të kundërt kjo mund të shkaktojë dëmtimin e valvolës tuaj dhe është e hme për aparatin tuaj.

Tek bojlerët me montim vertikal valvola sigurimi duhet të jetë e lidhur me tubacioni hyrës kur paneli plastik është hequr.

Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojlerit duhet të mbrohen nga ngrirja. Gjatë drenimit me markuç – fundi i tij i lirë gjithmonë duhet të jetë i ndaj atmosferës (të mos jetë i mbytur). Markuçi gjithashtu duhet të sigurohet ngrirjes.

Mbushja e bojlerit me ujë bëhet duke hapur rubinetin për ujë të ftohtë nga ujësjellësin drejt tij dhe rubineti për ujë të ngrohtë të ventilit. Pas mbushjes së bojlerit nga ventili duhet të derdhet një rymë e vazhdueshme ujë. Atëhere mund të mbyllni rubinetin për ujë të ngrohtë.

Kur nevojitet zbrazja e bojlerit në radhë të parë është e nevojshme të ndërpritet ushqimi elektrik i bojlerit. Ndërprisni hyrjen e ujit në pajisjen. Hapni rubinetin për ujë të ngrohtë të çezmës. Hapeni rubinetin 7 (fig. 5) që të derdhet uji nga bojleri . Në se në instalimin nuk ka rubinet të tillë, bojleri mund të zbrazet drejt për së drejti nga tubi i hyrjes së ujit, për këtë ai paraprakisht duhet të çmontohet nga ujësjellësi

Në rast heqjes së flanxhos është normale të derdhen disa litra uji, që kanë mbetur në ujëmbajtësin.

Gjatë derdhjes duhet të merren masa për parandalimin e dëmeve eventuale nga derdhja e ujit.

Nëse presioni në rrjetin e ujësjellësit tejkalon vlerën e përshkuar në paragrafin e parë më sipër, atëherë nevojitet montimi i ventilit reduktiv, në rast të kundërt bojleri nuk do të eksploatohet në mënyrë të drejtë. Prodhuesi nuk mban përgjegjësi për problemet që dalin nga përdorimi i parregullt të aparatit.

3. Lidhje me rrjeti elektrik .

Para se ta takoni ushqimin elektrik duhet të sigurohuni se aparati është i mbushur me ujë.

3.1. Tek modelet që janë të pajisura me kablo ushquese, i kompletuar me spinë, lidhja bëhet duke e futur në prizën.

Kontakti duhet në mënyrë të drejtë të lidhet ndaj rrjetit të veçantë të rrymës dhe të sigurohet me mbrojtës. Ai duhet të tokëzohet.

3.2. Ngrohësi i ujit pa prizë ngarkuese

Pajisja duhet të lidhet ndaj rrjetit të veçantë të rrymës prej instalimit stacionar elektrik, siguruar me valvulë sigurie me elektricitet të shpallur nominal 16A (20A për kapacitet > 3700W). Lidhja realizohet me përcjellëse të forta bakri – kabllo 3x2,5 mm² për kapacitet të përgjithshëm prej 3000W (kabllo 3x4.0 mm² për kapacitet > 3700W).

Në qarkun elertrik ushqyes të aparatit duhet të montohet një pajisje që të sigurojë shkëputjen e të gjitha poleve në kushtet e mbitensionit e kategotise lll. Për të montuar përçuesin elektrik ushqyes i bojlerit është e nevojshme të hiqet kapaku plastik.

Lidhja e përçuesve ushqyes duhet të jetë në përputhje me shënimet mbi kapëzave, si vijon:

• ai i fazës tek shënimi A ose A1 ose L ose L1;
• ai neutral tek shënimi N (B oseB1 ose N1);
- është e detyrueshme lidhja e përçuesit mbrojtës me bashkuesin me vidë, i shënuar me shënjën ①

Pas montimit kapaku plastik vendoset përsëri! Shpjegime të fig.6:

T1,T2 – termoshkyçës ; TR/EC – termorregullatori / bloku elektronik; R1,R2 – ngrohësit; F1,F2 – flanxhat; S1,S2– sensorët.

V. MBROJTJE ANTIKOROZIVE - ANODË MAGNEZI

Protektori i anodës magnezi mbron edhe më shumë sipërfaqen e brendshme të ujëmbajtësit nga korozioni. Ai është një element i kosumueshëm që duhet të këmbehet në mënyrë periodike.

Për një shrytëzim afatgjatë dhe pa defekte e bojlerit tuaj, prodhuesi rekomandon një kontroll periodik e gjendjes së anodës magnezi nga teknik i licenzuar dhe të ndrohet në rast se është e nevojshme, që mund të bëhet në kohën e profilaksis së aparatit.

Për kryerjen e këmbimit kontaktoni me repartet e autorizuara!

VI. PUNA ME APARATIN.

1. Vënja në punë të aparatit

Para lëshimit të parë të aparatit sigurohuni se bojleri është lidhur në mënyrë të rreguallt me rejetin elektrik dhe është i mbushur me ujë.

Lëshimi i bojlerit bëhet nëpërmjet paisja e montuar në rrjetin e instalimit e përshkruar në nënpikën 3.2. të pikës IV ose lidhja e spinës me prizën (nëse modeli është me kablo me spinë.

2. Përshkrimi i panelit për komandimin e aparatit

Mbi panelin e kontrollit del informacioni për punën dhe gjendjen e bojlerit.

Emërtimi i butonave dhe elementeve:

1 - Butoni "Stand by" /"ON";
2 – Butoni për zgjedhjen e regjimit të punës;
3 - Treguesi për regjimin e zgjedhur "komandim dore";
4 - Treguesi për regjimin e zgjedhur ECO;
5 – Tregues për ndonjë problem të regjistruar.

3. Rregullime dhe komandimi i aparatit

Shtypni butonin Ⓧ, për të kyçur komandimin e aparatit. Mbi panelin e kontrollit del regjimin e vendosur të punës. Shtypni përsëri butonin Ⓧ, për të shkyçur komandimi elektronik. Aktivizohet ,regjimi "Stand By" dhe aparati hynë automatikisht në regjimin "Kundër ngrirje". Në panelin e kontrollit mbetet të ndriçojë butoni Ⓧ dhe butoni ↗

•Zgjedhja e regjimit të punës

Me anë të butonit ↗ zgjidhet regjimi i punës. Çdo herë duke shtypur këtë buton zgjidhet regjimi në vijim, si vijon:

Vini re! Numri maksimal i dusheve varet nga volumi i aparatit Tuaj dhe mënyra e montimit (fig. 1.3 – vertikal ose horizontal).

Regjimi "Komandim dore"

Në regjimin komandim dore aparati punon si bojler të zakonshëm elektrik. Vendoset sasia e ujit të ngrohtë në varësi të numrit të dusheve.

Sasia e vendosur të ujit dhe gjendja aktuale e aparatit tregohet me indikatorin me dritë mbi panelin e kontrollit.

Simboli „Doreza e telefonit” Ju jep informacioni për sasinë tashmë e ngrohur të ujit të nxehtë dhe nëse sasia e caktuar e ujit është arritur në regjimet e ndryshme. Kur simboli “Doreza e telefonit” ndriçon vazhdimisht kjo do të thotë se është arritur sasia e caktuar e ujit të nxehtë. Kur simboli “Doreza e telefonit” vezullon kjo tregon se aparati është në regjimin e ngrohjes. Kur më shumë se një “dush” nuk janë gati ato vezullojnë një pas një vazhdimisht. Në këtë mënyrë jepet informacion për sasinë e caktuar e ujit të nxehtë, sikurse a është arritur sasinë e duhur në çdo moment.

Regjimi "ECO"

Vini re! Bojleri elektrik TESY që keni ka klasën më të lartë të energjisë. Klasa e aparatit garantohet vetëm kur pajisja operon në modalitetin EC0 "Eco, për shkak të kursimeve të konsiderueshme të energjisë që gjenerohen.

Në regjimin " ECO " bojleri elektrik përpunon algoritmin e vet të punës për të garantuar kursimin e shpenzimit të energjisë elektrike, përkatësisht duke ulur shumën në faturën tuaj të energjisë elektrike por të ruajtur në formë maksimale komoditetin tuaj gjatë përdorimit.

Ky regjim pune është i përshtatshëm veçanërisht nëse keni krijuar zakone në lidhje me konsumimin e ujit të nxehtë (për shembull: laheni pothuajse në të njëjtën kohë çdo ditë). Për të vënë në punë aparatin në regjimin "ECO" shtypni butonin ↗, deri në dalien e dritës me ndikimin ECO mbi panelin e kontrollit. Javën e parë bëhet trajnimin e aparatit sipas zakonet e anëtarëve të shtëpisë dhe uji ngrohet deri në temperaturën maksimale. Pas këtij periudhë uji ngrohet në nivelet sipas nevojat reale.

Parimi i funksionimit: pas zgjedhjen e regjimit "ECO" aparati do të studiojë zakonet tuaja dhe do të përpunojë vet një program javore në mënyrë që t'ju sigurojë sasinë e nevojshme të ujitë të ngrohtë në momentin e duhur kur ai ju nevojitet dhe njëkohësisht të gjenerojë kursimin e energjisë dhe të uli faturën e pagesës të energjisë elektrike. Parimi i punës kërkon një periudhë e vet trajnimit që zgjat një javë dhe pas kësaj regjimi "ECO" automatikisht ripodhon ciklin e studiar të punës dhe fillon të grumbullojë kursim të energjisë pa cenuar komoditetin tuaj në bazë të zakoneve tuaja të studiuara. Aparati vazhdon të ndjek zakonet tuaja dhe të vetë trajnohet vazhdimisht.

Në rast se ndryshoni shpesh zakonet tuaja aparati nuk do të ketë mundësi të përpunojë një algoritëm i saktë që të garantojë komfortin tuaj dhe të sigurojë ujë të ngrohtë në momentin kur keni nevojë.

Shënim: Në rast ndërprerjen e ushqimit elektrik aparati ruan Smart algoritmin në përputhje me zakonet tuaja deri në 45 minuta.

Nëse është e nevojshme për ngrohjen e njëhershme të ujit në temperaturë maksimale, kur është aktivuar ECO regjimi, zgjidhni numri maksimal i dusheve. Në këtë ndryshim ECO algoritmi ruhet. Në kthimin përsëri në regjimin ECO puna e aparatit vazhdon me algoritmin e përpunuar.

•Funksioni "Kundër ngrirje"

Funksioni "Kundër ngrirje" është aktiv në regjimin "Stand By".

Nëse keni ndërmend të mos përdorni aparatin për një kohë të gjatë e mbroni nga ngrirje duke shtypur butonin , për të aktivuar funksioni "Kundër ngrirje" me të cilin uji do të mbajë temperaturën e ujit afërsisht 10 °C.

E RËNDEŞISHME: Ushqimi elektrik i aparatit duhet të jetë i kyçur. Valvola mbrojtëse dhe tubacioni nga ajo ndaj aparatit detyrimisht duhet të jenë të siguruara kundër

●Funksioni "KTHIMI I RREGULLIMEVE TË FABRIKËS"

Për të realizuar funksioni është e rëndësishme bojleri të jetë në regjimin "Stand by". Bëhet me anë të mbajtjes së butonave dhe për minimum 10 sekonda. Gjatë këtyre 10 sekonda Ju duhet të dëgjoni dy sinjale të zëshme. I parï është "test" dhe në panelin do të ndriçojnë të gjitha simbolet dhe me vazhdimin e mbajtjes së butonave të shtypur do të dëgjoni dhe sinjalin e dytë që do të simbolizojë se jeni kthyer aparatin në rregullimin e fabrikës.

Vini re! Me kthimin në rregullimin e fabrikës Smart algoritmi anulohet. Aparati fillin të trajnohet përsëri dhe përpunon një grafik të ri javor.

●Funksioni "Antilegionela"

Temperatura e ulët në bojlerin krijon një mjedis të favorshëm për mikroorganizmave dhe më së shumti për bakteren Legionela që mundë të jetë jashtëzakonisht e rezikshme për organizmin e njeriut.

Funksioni Antilegionela / Dezinfektimi është një funksion novator që aktivizohet automatikisht për të ruajtur bojlerin nga rritja e baktereve në ujin e ngrohtë.

Në rast se gjatë 7 ditë uji në rezervuarin e ngrohjes nuk arrijë temperaturën 65 °C aktivizohet funksioni antilegionela. Uji në rezervuarin e ngrohjes ngrohet deri në 65 °C dhe mbahet gjatë 60 minuta.

4. Probleme të regjistruara

Nëse ka ndonjë problem në aparatin të gjitha simbolet shuhen. Simboli 🚠 ndizet dhe paneli fillon të vezullojë. Njëkohësisht me këtë ngrohësi i aparatit shkyçet (aparatidonalon ngrohjen) dhe ndikimet për regjimin e punës shuhen. Gabimet e ndryshme janë të koduara me një numër të ndryshëm vezullimesh të simbolit (vezullon N herë dhe shuhet për 2 sekonda).

Lista e gabimeve dhe kodet e tyre:

Kodi i gabimeve /numër vezullimesh/		Emërtimi i gabimeve
1	gabim 1	Sensori 1 – Dhënësi i poshtëm është këputur
2	gabim 2	Sensori 1 - Dhënësi i poshtëm ka qark të shkurtër
3	gabim 3	Sensori 1 - Dhënësi i sipërm është këputur
4	gabim 4	Sensori 1 - Dhënësi i sipërm ka qark të shkurtër
5	gabim 5	Sensori 2 – Dhënësi i poshtëm është këputur
6	gabim 6	Sensori 2 - Dhënësi i poshtëm ka qark të shkurtër
7	gabim 7	Sensori 2 - Dhënësi i sipërm është këputur
8	gabim 8	Sensori 2 - Dhënësi i sipërm ka qark të shkurtër
9	gabim 9	Gabim në leximin e të dhënave nga NFC
10	gabim 10	Ngrohës i aktivuar në të thatë (H1)
11	gabim 11	Ngrohës i aktivuar në të thatë (H2)
12	gabim 12	Uji në rezervuarin e hyrjes së ujit nuk ngrohet (H1)
13	gabim 13	Uji në rezervuarin e daljes së ujit nuk ngrohet (H2)
14	gabim 14	E mundshmja është ngrirja e ujit!

Vërejtje: Nëse del simboli dhe ndonjë nga gabimet e përmendura më lart ju lutemi kontaktoni me një gendër i autorizuar të shërbimit! Qendrat e pimit janë treguar në kartën e garantimit.

VII. MIRËBAJTJA PERIODIKE

Gjatë punës normale të bojlerit, nga ndikimi i temperaturës së lartë mbi sipërfaqja e ngrohësit mbetet gëlqere /gur kaldaje/. Ajo keqëson shkëmbimin e nxehtësis midis ngrohësi dhe uji. Temperatura mbi sipërfaqen e ngrohësit dhe në zonën reth tij rritet. Del një zhurmë karakteristik /i ujit që valon/. Termorregullatori fillon të kontaktojë dhe të shkyçet më shpesh. Éshtë e mundshme veprim i "rremë" e mbrojtjes së temperaturës. Për shkak të kësaj prodhuesi i aparatit rekomandon profilaksi të bojlerit Tuaj në çdo dy vjet nga një qëndër e autorizuar ose një repart baze. Kjo profilaksi duhet të përfshij pastrim dhe kontroll të protektorit e anodës (tek bojlerët me veshje gelq-kermike), që në rast nevoje mund të ndrohet me një i ri.

Për ta pastruar aparatin përdorni pecetë të lagët. Mos përdorni mjete pastruese abrazive ose të cilat përmbajnë tretës. Mos hidhni ujë mbi aparatin.

Prodhuesi nuk mban përgjegjësi për të gjitha pasojat që rrjedhin nga mosrespektimin e këtij instruksioni.

Udhëzime për mbrojtjen e mjedisit

Bojlerët e vjetër kanë materiale të çmueshme dhe prandaj ata nuk duhet të hidhen sëbashku me plehrat shtëpiake! Ju lutemi të kontriboni në mënyrë aktive për të mbrojtur mjedisin duke dorëzuar aparatin tek pikët blerëse të licenzuar (nëse ka të tillë).

1

1.3	A	C	D
				max	max
GCR 5027 ... EC	710	280	405
GCR 8027 ... EC	1058	280	695

1.1

1.2

2
