Vrsta izdelka	Razvlaževalnik
Znamka	Blaupunkt
Model	ADH601
Poraba energije	260 W (pri 30°C, 80% RH)
Napetost	220-240 V ~50 Hz
Maksimalni tok	1,3 A (pri 30°C, 80% RH)
Odvzem vlage	16 L/dan (pri 30°C, 80% RH)
Kapaciteta rezervoarja za vodo	5 L
Pretok zraka	130 m³/h
Hladilno sredstvo	R290 (0,065 kg)
Raven hrupa	≤47 dB(A)
Območje delovne temperature	5°C do 32°C
Maksimalni dovoljeni tlak	4,0 MPa
Frekvenca WiFi	2,400 - 2,484 GHz
Maksimalna moč WiFi	≤17,5 dBm
Načini delovanja	Sušenje perila, razvlaževanje, neprekinjeno razvlaževanje
Območje nastavitve vlažnosti	30% do 80% RH (v korakih po 5%)
Časovnik	1-24 ur (zakasnitev vklopa/izklopa)
Zaklep nadzorne plošče	Funkcija otroške ključavnice
Samodejno odmrzovanje	Da
Zaščita pred prelivanjem	Samodejni izklop z zvočnim alarmom
Neprekinjeno odvajanje	Da (priključek za cev)
Zračni filter	Perljiv (redno čistiti)
Upravljanje z aplikacijo	WiFi in Bluetooth (2,4 GHz, WPA2-PSK)
Varnostne funkcije	Vnetljivo hladilno sredstvo R290, potreben ozemljen vtič

Pogosto zastavljena vprašanja - ADH601 BLAUPUNKT

Kako nastavim želeno raven vlažnosti?

Večkrat pritisnite gumb HUM, da nastavite vlažnost med 30% in 80% v korakih po 5%. Prikaz bo pokazal nastavljeno vrednost; po 5 sekundah se vrne na dejansko vlažnost. Razvlaževalnik se samodejno vklopi/izklopi, da ohrani nastavitev.

Kako uporabim funkcijo časovnika?

Pritisnite gumb TIMER za nastavitev zakasnitve vklopa ali izklopa od 1 do 24 ur. Vsak pritisk doda 1 uro; držite za hitrejše prilagajanje. Lučka časovnika sveti, ko je aktiviran.

Kako vklopim otroško ključavnico?

Pritisnite in držite gumb CHILD LOCK 2 sekundi, da zaklenete nadzorno ploščo. Ponovite za odklepanje.

Ali lahko uporabim neprekinjeno odvajanje namesto rezervoarja za vodo?

Da. Priključite priloženo odvodno cev (15) na iztok za vodo (12) in drugi konec speljite v talni odtok ali kanalizacijo. Rezervoar za vodo lahko preskočite.

Kako povežem razvlaževalnik z WiFi?

Poskrbite, da je naprava v načinu spanja. Pritisnite in držite gumb SPEED 5 sekund, dokler WiFi lučka hitro ne utripa. Nato uporabite mobilno aplikacijo (2,4 GHz omrežje, WPA2-PSK), da dodate napravo prek Bluetooth ali ročnega iskanja.

Kako pogosto naj očistim zračni filter?

Redno čistite zračni filter (na nekaj tednov, odvisno od uporabe). Odstranite rešetko za vstop zraka, vzemite filter in ga operite z blagim detergentom. Pustite, da se popolnoma posuši, preden ga znova namestite.

Kaj počne funkcija samodejnega odmrzovanja?

Če se temperatura notranje hladilne plošče približa zmrzali, razvlaževalnik samodejno vstopi v način odmrzovanja: kompresor se ustavi, ventilator deluje s polno hitrostjo, lučka DEHU utripa. Ko se temperatura dvigne, nadaljuje normalno delovanje.

Kaj se zgodi, ko je rezervoar za vodo poln?

Naprava se samodejno izklopi, lučka polnega rezervoarja utripa in zasliši se zvočni alarm. Po izpraznitvi in zamenjavi rezervoarja se enota znova zažene.

Kakšno hladilno sredstvo uporablja ta razvlaževalnik?

Uporablja R290 (vnetljivo hladilno sredstvo) s polnjenjem 0,065 kg. Upoštevajte varnostne ukrepe: izogibajte se virom vžiga, zagotovite ustrezno prezračevanje in servisiranje naj opravljajo samo certificirani strokovnjaki.

Kateri so različni načini delovanja?

Pritisnite MODE za kroženje med: Sušenje perila (maksimalni ventilator, fiksne nastavitve), Razvlaževanje (nastavljiva vlažnost in hitrost ventilatorja) in Neprekinjeno razvlaževanje (neprekinjeno deluje, ventilator nastavljiv).

NAVODILA ZA UPORABO ADH601 BLAUPUNKT

POZOR! Nevarnost požara. Ta simbol pomeni, da naprava vsebuje lahko vnetljivo hladilno sredstvo. V primeru, da hladilno sredstvo izteče in je v bližini vir vžiga, obstaja nevarnost požara.

• Napravo je treba hraniti v prostoru brez trajno aktivnega odprtega ognja (na primer delujoče plinske naprave) in brez virov vžiga (na primer delujočega električnega grelnika).
• Napravo je treba hraniti na način, ki bo onemogočal kakršne koli mehanske poškodbe. Ne prebadati in ne izpostavljati ognju.
• Vsakdo, ki je udeležen pri servisnih delih na napeljavah hladilnega sredstva ali pri posegih v to napeljavo, mora imeti veljaven certifikat, ki ga je izdala akreditirana organizacija, potrjujoč usposobljenost te osebe za varno ravnanje s hladilnimi sredstvi skladno z zahtevami. Servisiranje mora biti opravljeno izključno v skladu s priporočili proizvajalca opreme. Vzdrževanje in popravila, ki zahtevajo pomoč drugega kvalificiranega osebja, se sme izvajati le pod nadzorom osebe, usposobljene za delo z lahko vnetljivimi

hladilnimi sredstvi.

- Pred začetkom del v zvezi s sistemi, ki vsebujejo lahko vnetljiva hladilna sredstva, je nujno treba preveriti varnost, da se minimalizira nevarnost vžiga. Dela je treba opravljati skladno s kontrolnim postopkom tako, da je tekom opravljanja del nevarnost prisotnosti lahko vnetljivega plina ali hlapov spravljena na minimum. Celotno vzdrževalno osebje in druge osebe, ki delajo v bližini, morajo biti poučene o naravi izvajanega dela. Izogibati se je treba delom v zaprtih prostorih. Prostor okoli delovnega mesta je treba izolirati. Prepričajte se, da so bili pogoji na območju naprave zavarovani s preveritvijo lahko vnetljivih materialov.

• Hladilni plin je lahko brez vonja.

• V napravi se nahaja določeno število gramov hladilnega plina R290 (glejte nazivno ploščico).

• R290 je hladilni plin, ki izpolnjuje zahteve evropskih okoljskih direktiv. Ne prebadati nobenih delov hladilne napeljave.

- V primeru nameščenosti, uporabe ali hranjenja naprave na mestu, kjer ni ustreznega prezračevanja, mora biti prostor zasnovan tako, da se v njem ne bo kopičilo hladilno sredstvo (v primeru iztekanja) in se ne bo ustvarjala nevarnost požara ali eksplozije zaradi prisotnosti električnih grelnikov, štedilnikov ali drugih virov vžiga.

- Transport opreme, ki vsebuje vnetljiva hladilna sredstva: glejte transportne predpise.

- Označitev opreme s simboli: glejte lokalne predpise.

- Odstranjevanje odrabljene opreme, ki vsebuje vnetljiva hladilna sredstva: glejte predpise dane države.

• Hranjenje (skladiščenje) zapakirane (neprodane) opreme: Zaščitna embalaža hranjene opreme mora ščititi pred uhajanjem hladilnega sredstva v primerih mehanskih poškodb opreme. Maksimalno število kosov opreme, ki jih je možno hraniti skupaj, določajo lokalni predpisi.
• Pred začetkom uporabe naprave je treba prebrati navodila za uporabo ter ukrepati skladno z njihovimi določili. Proizvajalec ne odgovarja za škode, nastale kot posledica neustrezne uporabe oz. neustreznega ravnanja z napravo. Ta navodila za uporabo je treba shraniti, da bi jih lahko uporabljali tudi v prihodnosti.
• Naprava je namenjena uporabi izključno v gospodinjstvu.
• Uporabljati napravo izključno v skladu z namenom.
• Napravo je treba priključiti na ozemljeno vtičnico, ki ustreza opisu na podatkovni ploščici.
• Preveriti je treba, ali skupna poraba toka naprav, ki so priklopljene na stensko vtičnico, ne presega maksimalne obremenitve varovalke.
• Če se uporablja podaljšek, je treba preveriti, ali skupna poraba moči naprav, ki so priklopljene na podaljšek, ne presega parametrov obremenitve podaljška. Žico podaljška je treba namestiti na način, ki izključuje naključno spotikanje.
• Preveriti je treba, ali je podaljšek ozemljen, trožilni z ozemljeno vtičnico.
• Napajalna žica ne sme biti obešena na robu mize ali police, prav tako se ne sme dotikati vročih površin.
• Naprave se ne sme upravljati z zunanjim časovnim stikalom, daljinskim upravljalnikom oz. drugo opremo, ki napravo lahko avtomatsko izklopi. • Pred začetkom vzdrževalnih del je treba napravo nujno

izklopiti iz napajanja.

- Med odstranjevanjem napajalne žice je treba vedno držati za vtičnico. Nikoli ne vleci za kabel, ker na ta način se lahko poškoduje vtičnica oz. kabel, v skrajnih primerih pa celo pride do smrtonosnega električnega udara.

- Ko je naprava priklopljena na vtičnico, je ne smete pustiti brez nadzora.

- Naprave ne dajati v vodo ali kakšno drugo tekočino.

- Napravo je treba redno čistiti, skladno s priporočili, ki jih določa poglavje o Čiščenju in vzdrževanju.

- Naprave ne nameščati v bližini virov toplote, plamena, električnega grelca oz. na vroči pečici. Naprava se ne sme nahajati na kakšni drugi napravi.

- Napravo lahko uporabljajo otroci od 8 let starosti, fizično omejene, duševno motene osebe ter ljudje, ki nimajo izkušenj s tovrstno opremo, vendarle samo takrat, ko jim je zagotovljen nadzor oz. usposabljanje glede varne uporabe, tako da se seznanijo z morebitnimi tveganji. Otroci se ne smejo igrati z napravo. Otroci ne smejo čistiti in vzdrževati naprave brez nadzora odraslih. Če so v bližini naprave ali hišni ljubimčki, je treba med uporabo aparata biti posebno pozoren. Otroci se ne smejo igrati z napravo.

- Naprave ne uporabljati v bližini vnetljivih snovi.

- Naprave ne izpostavljati vremenskim razmerjem (dež, sonce in drugo) ter ne uporabljati v pogojih povišane vlažnosti (kopalnica, vlažne kemping hiše).

- Občasno je treba preveriti stanje napajalne žice. V primeru, ko pride do poškodbe napajalne žice, jo je treba zamenjati pri proizvajalcu oz. v pooblaščenem servisnem podjetju, da se preprečijo morebitne nevarnosti.

- Ne uporabljati naprave, ko sta napajalna žica ali vtičnica

pokvarjena, ko je naprava na katerikoli drugi način poškodovana oz. njeno delovanje ni pravilno. Naprave ne popravljajte sami (nevarnost električnega udara).

• Poškodovano napravo dostavite v pristojno servisno podjetje, kjer bo le-ta pregledana in po potrebi popravljena.
• Kakršnakoli popravila naj opravljajo samo pooblaščena servisna podjetja. Neustrezno popravilo predstavlja veliko nevarnost za uporabnika.
• Uporabljajte samo originalne oz. s strani proizvajalca priporočene dodatke in pripomočke. Uporaba neustreznih dodatkov lahko privede do poškodbe naprave ter nevarnosti za človekovo zdravje.
• Pečice ni dovoljeno postavljati neposredno pod električno vtičnico. Napajalnega kabla ne nameščati nad pečico.
• Napravo postavite tako, da se zagotovi optimalno kroženje zraka. Razvlažilnik naj se nahaja na oddaljenosti najmanj 30 cm od sten, pohištva, zaves idr. • Redno čistite rešetke za dovod in izpust zraka.
• Naprave ne pokrivajte, ne prekrivajte prezračevalnika rešetk naprave, ne postavite nanj nobenih drugih predmetov.
• Naprave ne uporabljajte v bližini topil, barv, insekticidov in drugih kemijskih sredstev.
• Naprave ne postavite in ne uporabljajte na mestih, na katerih obstaja tveganje neposrednega stika z vodo, na primer v bližini tuša, kadi, umivalnika.
• Naprave ne nagibajte, ko je v zbiralniku vode vsaj nekaj vode.
• Napravo postavite na podlago, ki zdrži obremenitev z vsaj 40 kg.
• Ne uporabljajte v prostorih površine manj kot 11 m².
• Ne nameščajte kakršnih koli predmetov v vhodnih in izhodnih rešetkah naprave.
• Curka zraka nikoli ne usmerite neposredno v smeri živali ali rastlin. Voda, zbrana v razvlažilniku, ni primerna za prehrano (voda je bistveno demineralizirana). Vodo je treba usmeriti v odtok.
• Naprava lahko deluje pri temperaturi okolja 5–32°C.
• Naprava ni namenjena neprekinjenemu ohranjevanju zelo nizke vlage (manj kot 35 %) v prostoru.
• Pred prvo uporabo odstranite vse zaščitne elemente, kot so: karton, folija in polistiren.
• Po prevozu naprave oz. ko je bila naprava obrnjena (ni bila v pokončni legi), je treba pred zagonom počakati najmanj tri ure.

CE

Deklaracija

Če se na napravi nahaja oznaka - prekrižan zabojnik za odpadke, to pomeni, da za izdelek veljajo določila evropske smernice 2012/19/EU. Seznaniti se je treba z lokalnimi zahtevami za zbiranje električnih ter elektronskih odpadkov. Ukrepati je treba v skladu z lokalnimi predpisi. Izdelka se ne sme odstranjevati skupaj z navadnimi odpadki. Ustrezno odstranjevanje starega izdelka pomaga izključiti morebitne negativne učinke na okolje in človekovo zdravje.

Podatki za varovanje okolja

Komplet vsebuje samo potrebne elemente. Prizadevali smo si, da bodo vsi tri elementi embalaže lahko odstranljivi: karton (škatla), polistirenska pena (zunanja zaščita) in polietilen (vreče, zaščitni plast). Naprava izvedena iz materialov, ki se lahko reciklirajo, ter jih lahko po demontaži s strani strokovnega podjetja ponovno uporabljamo. Upoštevati je treba lokalne predpise za odstranjevanje embalaž, porabljenih baterij ter nepotrebnih naprav.

Naprava izdelana iz visokokakovostnih materialov ter komponent, ki se lahko reciklirajo in ponovno uporabijo.

TEHNIČNI PODATKI

Nazivna moč (EN60335): 260 W (30°C, 80%)

Maksimalna jakost toka: 1.3 A (30°C, 80 %)

Napajanje: 220–240 V ~ 50 Hz

Prostornina posode: 2,5 l

Pretok zraka: 130 m³/h

Hladilna tekočina: R290/0.065 kg

Maksimalna glasnost: ≤ 47 dB(A)

Frekvenčno območje WiFi oddajnika: 2.400 do 2.484 GHz

Moč WiFi oddajnika: ≤ 17.5 dBm

OPIS UPRAVLJALNE PLOŠČE

1. LCD zaslon
2. Tipka blokade upravljalne plošče
3. Tipka TIMER – nastavljanje časa delovanja
4. Tipka SPEED – sprememba moči pihanja ventilatorja (ponastavitev WiFi)
5. Tipka HUM – nastavljanje ravni vlažnosti
6. Tipka MODE – nastavljanje načina delovanja
7. Tipka POWER - vklop
8. Dioda »poln rezervoar«
9. Upravljalna plošča
10. Izhod zraka
11. Držala
12. Dovod zraka
13. Izpust vode
14. Rezervoar za vodo
15. Odtočna cev

UPORABA NAPRAVE

Razvlažilnik ponuja tri načine delovanja: sušenje perila, sušenje zraka, neprekinjeno sušenje zraka. Za vklop naprave pritisnite tipko »POWER«. Vsak pritisk na tipko »MODE« spreminja način delovanja.

Način sušenja perila: maksimalna zmogljivost in maksimalna moč pihanja. V tem načinu ni mogoče nastaviti vlažnosti in hitrosti ventilatorja.

Način sušenja zraka: Lahko nastavite vlažnost in hitrost ventilatorja. Naprava bo z vklopom in izklopom ohranjala vlažnost pod vrednostjo, ki jo je določil uporabnik.

Neprekinjeno sušenje zraka: Naprava bo delovala neprekinjeno. V tem načinu ni mogoče nastaviti vlažnosti, lahko pa nastavite hitrost ventilatorja.

Nastavljanje vlažnosti:

Raven vlažnosti lahko nastavite v razponu od 30%RH do 80%RH s povečanjem vsakih 5%. Vsak pritisk na tipko »HUM« poveča pričakovano raven vlažnosti za 5%. Po 5 sekundah od izbire pričakovane ravni vlažnosti se na zaslonu prikaže odčitek senzorja vlažnosti. Ko vrednost vlažnosti presega določeno vrednost vlažnosti ali je pod njo, se razvlažilnik samodejno vklopi ali izklopi. Če določite vrednost vlažnosti 30%RH, bo naprava delovala v načinu neprekinjenega sušenja zraka.

Signalizacijska dioda ob tipki »HUM« opozarja na delovanje kompresorja.

Nastavljanje časovnega stikala:

Razvlažilnik ima funkcijo upočasnjenega zagona in izklopa. Za nastavljanje upočasnjenega zagona ali izklopa pritisnite tipko »TIMER«. Z vsakim pritiskom povečate vrednost časa za 1 uro. Z daljšim pritiskom se čas spreminja hitreje. Največja vrednost časa je 24 ur. Če je funkcija upočasnjenega zagona/izklopa aktivna, sveti dioda ob tipki TIMER.

»CHILD LOCK« – blokada upravljalne plošče

Če želite zakleniti upravljalno ploščo, za 2 sekundi pridržite tipko »CHILD LOCK«. Tako zaklenete upravljalno ploščo in druge tipke. Če želite odkleniti upravljalno ploščo in tipke, ponovno pritisnite in za 2 sekundi pridržite tipko »CHILD LOCK«.

Funkcija spomina:

Po vklopu napajanja naprava samodejno vzpostavi način delovanja. Če je naprava vklopljena in je prišlo do izgube napajanja, ko bo napajanje vzpostavljeno, se naprava vklopi z ohranjenimi parametri in nastavitvami.

Funkcija samodejnega odtaljevanja:

Ko se temperatura notranjosti na hladni plošči približa ničli, razvlažilnik samodejno aktivira funkcijo odtaljevanja. Agregat se izklopi, ventilator pa začne delovati z največjo hitrostjo. Dioda »DEHU« na upravljalni plošči utripa. Ko bo dosežena primerna temperatura, se razvlažilnik ponovno vklopi.

Zaščita pred prenapolnjenostjo:

Ko je rezervoar poln, se naprava samodejno izklopi. Kontrolna lučka bo utripala in naprava odda zvočni signal. Ko izpraznite rezervoar, kontrolna lučka ugasne. Razvlažilnik se ponovno vklopi. Pozor: Rezervoar za vodo mora biti v pravilni legi.

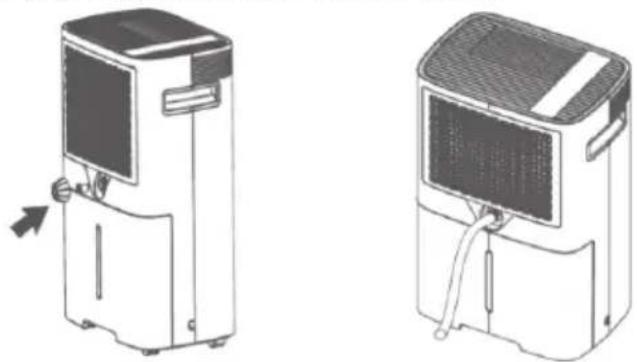

Funkcija neprekinjenega odvajanja vode:

Če želite omogočiti neprekinjeno odvajanje vode, namestite odtočno cev (15) v izpust vode (12). Drugi konec cevi vtaknite v odtok.

PONASTAVITEV NAPRAVE IN NOVA POVEZAVA

Za povezovanje naprave z lokalnim omrežjem WiFi ponastavite WiFi povezavo. Naprava mora biti v načinu mirovanja. Pritisnite in za 5 sekund pridržite tipko »SPEED«. Dioda WiFi začne hitro utripati. Zdaj lahko poiščete napravo. POZOR: naprava je združljiva le z brezžičnimi omrežji 2,4 GHz. Omrežje mora uporabljati šifriranje WPA2-PSK in protokol AES.

POVEZOVANJE APLIKACIJE IN NAPRAVE PREKO WIFI IN BLUETOOTH

Po zagonu aplikacije tapnite »dodaj napravo«. Po približno 15 sekundah aplikacija prepozna napravo. Tapnite za nadaljevanje. Izberite razpoložljivo omrežje WiFi in vtipkajte ustrezno geslo. Tapnite za nadaljevanje. Čez nekaj sekund se pojavi sporočilo o uspešnem dodajanju naprave.

POVEZOVANJE APLIKACIJE IN NAPRAVE PREKO WIFI

Po zagonu aplikacije tapnite »dodaj napravo«. V oddelku »Ročno dodajanje« izberite tip izdelka »majhne naprave...« in nato »Razvlažilnik«. Nato izberite razpoložljivo omrežje WiFi in vtipkajte ustrezno geslo. Aplikacija prekine povezavo s trenutnim omrežjem WiFi, se poveže z napravo in posreduje parametre za konfiguracijo. Aplikacija se vrne na prejšnje omrežje. Čez nekaj sekund se pojavi sporočilo o uspešnem dodajanju naprave.

NADZOROVANJE NAPRAVE PREKO APLIKACIJE

Aplikacija sporoča trenutno temperaturo in vlažnost v prostoru.

Aplikacija omogoča spremembo pričakovane ravni vlažnosti, izbiro intenzitete pihanja, spremembo načina delovanja. Poleg tega pa omogoča spremembo drugih nastavitev: - blokada tipk - izklop zvoka - časovno stikalo: čez koliko ur naj se naprava vklopi, časovno stikalo: čez koliko ur naj se naprava izklopi.

ČIŠČENJE IN VZDRŽEVANJE

Pred začetkom čiščenja preverite, ali je naprava odklopljena od napajanja in ohlajena.

Dovodne in odvodne odprtine ne smejo biti zaprašene. Napravo čistite z rahlo vlažno krpico in nato obrišite do suhega.

Zbiralnik vode je treba redno obrisati z gobico z detergentom za pomivanje posode, nato oprati in obrisati do suhega.

Redno čistite filtra za zrak. V ta namen odstranite rešetko za dovod zraka, odstranite filter in očistite s sesalnikom.
