ADH601 - Niiskuse eemaldaja BLAUPUNKT - Tasuta kasutusjuhend

Toote tüüp	Õhukuivati
Bränd	Blaupunkt
Mudel	ADH601
Võimsustarve	260 W (30°C, 80% RH)
Pinge	220-240 V ~50 Hz
Maksimaalne vool	1,3 A (30°C, 80% RH)
Niiskuse eemaldus	16 L/päevas (30°C, 80% RH)
Veepaagi maht	5 L
Õhuvoolu kiirus	130 m³/h
Külmaaine	R290 (0,065 kg)
Müratase	≤47 dB(A)
Töötemperatuuri vahemik	5°C kuni 32°C
Maksimaalne lubatud rõhk	4,0 MPa
WiFi sagedus	2,400 - 2,484 GHz
WiFi maksimaalne võimsus	≤17,5 dBm
Töörežiimid	Pesu kuivatamine, Õhu kuivatamine, Pidev õhu kuivatamine
Niiskuse seadistusvahemik	30% kuni 80% RH (5% sammuga)
Taimer	1-24 tundi (viitkäivitus/seiskamine)
Juhtpaneeli lukk	Lapseluku funktsioon
Automaatne sulatus	Jah
Ülevoolukaitse	Automaatne väljalülitus helisignaaliga
Pidev äravool	Jah (voolikuühendus)
Õhufilter	Pestav (puhastage regulaarselt)
Rakenduse juhtimine	WiFi ja Bluetooth (2,4 GHz, WPA2-PSK)
Ohutusfunktsioonid	Tuleohtlik külmaaine R290, vajalik maandatud pistik

Korduma kippuvad küsimused - ADH601 BLAUPUNKT

Kuidas seadistada soovitud niiskustaset?

Vajutage korduvalt nuppu HUM, et seadistada niiskus 30% ja 80% vahel 5% sammuga. Ekraanil kuvatakse seatud väärtus; 5 sekundi pärast naaseb see tegeliku niiskuse juurde. Õhukuivati lülitub sisse/välja automaatselt, et hoida seadistust.

Kuidas kasutada taimeri funktsiooni?

Vajutage nuppu TIMER, et seadistada viitkäivitus või -väljalülitus 1 kuni 24 tunni jooksul. Iga vajutus lisab 1 tunni; hoidke all kiiremaks reguleerimiseks. Taimeri LED põleb, kui see on aktiivne.

Kuidas lapselukku sisse lülitada?

Hoidke nuppu CHILD LOCK 2 sekundit all, et juhtpaneel lukustada. Korrake avamiseks.

Kas ma saan kasutada pidevat äravoolu veepaagi asemel?

Jah. Ühendage kaasasolev äravooluvoolik (15) vee äravooluavasse (12) ja suunake teine ots põrandaäravoolu või kanalisatsiooni. Veepaaki saab vältida.

Kuidas ühendada õhukuivati WiFi-ga?

Veenduge, et seade on unerežiimis. Hoidke nuppu SPEED 5 sekundit all, kuni WiFi LED vilgub kiiresti. Seejärel kasutage mobiilirakendust (2,4 GHz võrk, WPA2-PSK) seadme lisamiseks Bluetoothi või käsitsi otsingu kaudu.

Kui tihti peaksin õhufiltrit puhastama?

Puhastage õhufiltrit regulaarselt (iga paari nädala tagant sõltuvalt kasutusest). Eemaldage õhu sisselaskevõre, võtke filter välja ja peske seda pehme pesuvahendiga. Laske täielikult kuivada enne uuesti paigaldamist.

Mida teeb automaatne sulatusfunktsioon?

Kui sisemise külmaplaadi temperatuur läheneb külmumisele, lülitub õhukuivati automaatselt sulatusrežiimi: kompressor peatub, ventilaator töötab täiskiirusel ja DEHU LED vilgub. Kui temperatuur tõuseb, jätkub normaalne töö.

Mis juhtub, kui veepaak on täis?

Seade lülitub automaatselt välja, täis paagi LED vilgub ja kostub helialarm. Pärast paagi tühjendamist ja tagasipanemist käivitub seade uuesti.

Millist külmaainet see õhukuivati kasutab?

See kasutab R290 (tuleohtlik külmaaine) kogusega 0,065 kg. Järgige ohutusjuhiseid: vältige süüteallikaid, tagage piisav ventilatsioon ja laske hooldust teostada ainult sertifitseeritud spetsialistidel.

Millised on erinevad töörežiimid?

Vajutage MODE, et liikuda läbi: Pesu kuivatamine (maksimaalne ventilaator, fikseeritud seaded), Õhu kuivatamine (reguleeritav niiskus ja ventilaatori kiirus) ja Pidev õhu kuivatamine (töötab pidevalt, ventilaator reguleeritav).

KASUTUSJUHEND ADH601 BLAUPUNKT

Tähelepanu: HOIATUS. See sümbol tähendab, et seadmes on kergestisüttiv külmutusaine. Külmutusaine lekke ja selle välise süüteallikaga kokkupuute korral esineb tulekahju oht.

• Seade tuleb hoiustada ruumis, kus puudub püsivalt põlev avatud tuli (näiteks töötav gaasipliit) ja süttimisallikad (näiteks töötav elektriradiaator).
• Seade tuleb hoiustada nii, et välditakse mehaaniliste vigastuste tekkimist. Mitte läbi torgata ega jätta tuleohtlikku keskkonda.
• Iga isik, kes osaleb külmutusaine ringvoolu hoolduses või sellesse sekkuvates töödes, peab omama akrediteeritud organisatsiooni poolt väljastatud kehtivat tunnistust, mis kinnitab tema kvalifikatsiooni külmutusainetega nõuetekohaselt ja ohutult ümberkäimiseks. Teenindust tohib teostada ainult kooskõlas seadme tootja soovitustega. Muu kvalifitseeritud personali abi nõudvad hooldus- ja parandustööd tuleb teostada kergestisüttivate külmutusainete kasutamises pädeva isiku järelevalve all.

Enne kergestisüttivaid külmutusaineid sisaldavate süsteemide kallal tööde alustamist tuleb süttimisohu minimeerimiseks kindlasti teha ohutuskontroll. Tööde teostamise ajal tuleb kergestisüttiva gaasi või aurude juuresoleku ohu minimeerimiseks töid läbi viia vastavalt kontrollprotseduurile. Kogu hooldavat personali ja läheduses töötavaid inimesi tuleb teavitada teostatavate tööde iseloomust. Vältida tööd suletud ruumides. Töökoha ümbrus tuleb isoleerida. Veenduda, et tööala tingimused on turvatud kergestisüttivate materjalide kontrollimise kaudu. Jahutusgaas võib olla lõhnatu.

Seadmes on määratletud arv gramme jahutusgaasi R290 (vaata andmeplaati).

R290 on Euroopa keskkonnakaitse direktiivi nõuetele vastav jahutusgaas. Ühtegi jahutusringvoolu osa mitte läbi torgata.

Seadme paigaldamisel, kasutamisel või säilitamisel ebapiisava ventilatsiooniga kohas tuleb ruum projekteerida nii, et külmutusaine (lekke korral) ei koguneks tulekahju või plahvatusega ohustaval määral, arvestades elektriradiaatorite, pliitide või muude süttimisallikate olemasolu.

Süttivaid külmutusaineid sisaldavate seadmete transport: vaata transporti puudutavaid eeskirju.

Varustuse sümbolitega märgistamine: vaata kohalikke eeskirju.

Süttivaid külmutusaineid sisaldavate seadmete utiliseerimine: vaata riiklikke eeskirju.

Varustuse/seadmete hoiustamine: varustuse hoiustamine peab toimuma kooskõlas tootja juhistega.

Pakendatud (müümata) varustuse hoiustamine: Hoiustatava varustuse kaitsepakend peab varustuse mehaanilise kahjustuse korral kaitsma külmutusaine lekke eest.

kahjustuse korral kaitsma külmutusaine lekke eest.

• Varustuse koos hoiustavate ühikute maksimaalne arv on määratletud kohalikes eeskirjades.
• Enne seadme kasutamist lugege läbi kasutusjuhend ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta seadme mitteotstarbekohase või ebaõige kasutamise tõttu tekkinud kahjude eest. Hoidke kasutusjuhend alles, et seda oleks võimalik kasutada ka toote hilisema kasutamise käigus.
• Seade on ette nähtud üksnes kodumajapidamises kasutamiseks. Mitte kasutada muul eesmärgil, mis ei vasta seadme otstarbele.
• Seade tuleb ühendada üksnes maandatud toitepesasse, mille andmed vastavad seadme andmesildile märgitud väärtustele.
• Kontrollige, kas kõigi seinakontakti ühendatud seadmete poolt kasutatud voolutarve ei ületa kaitsme maksimaalset koormust.
• Kui kasutate pikendusjuhet, tuleb kontrollida, kas pikendusjuhtmega ühendatud seadme koguvool ei ületa pikendusjuhtme koormuse parameetreid. Pikendusjuhtme kaabel tuleb juhtida nii, et vältida selle juhuslikku tõmbamist ja selle taha komistamist.
• Kontrollige, kas pikendusjuhe on maandatud, 3-sooneline ja varustatud maanduspoldiga pesaga. • Vältige seadme toitejuhtme rippumist üle laua või riiulite servade ja selle kokkupuudet kuumade pindadega.
• Seade ei ole ette nähtud juhtimiseks välise viitlüliti, eraldi kaugjuhtimispuldi või muu seadme abil, mis võib seadme automaatselt välja lülitada.
• Enne hooldustööde alustamist tuleb alati seade toitevõrgust välja võtta.

- Toitekaabli eemaldamisel seinakontaktist tuleb seda alati tõmmata pistikust. Ärge võtke toitejuhet kunagi pesast kaablist tõmmates, kuna pistik või juhe võib saada kahjustada, äärmisel juhul võib see põhjustada isegi surmaga lõppevat elektrilööki.

- Ärge jätke toitepesasse sisselülitatud seadet järelevalveta.

- Seadet tuleb regulaarselt puhastada vastavalt punktis „Seadme puhastamine ja hooldus“ kirjeldatud juhistele.

- Ärge pange seadet soojusallikate, leekide, elektriliste kütteelementide või kuuma ahju lähedale. Ärge pange seda mistahes muu seadme peale.

- Seda seadet tohivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste ning vaimsete võimetega või vastavate kogemuste ja teadmisteta isikud juhul, kui nad tegutsevad järelevalve all või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet järelevalveta puhastada ega hooldada.

- Olge eriti ettevaatlikud seadme kasutamisel, kui selle läheduses viibivad lapsed või koduloomad. Ärge laske lapsi seadmega mängida.

- Ärge kasutage seadet kergestisüttivate materjalide läheduses.

- Ärge jätke seadet ilmastikutingimuste mõju kätte (vihm, päike jne) ning ärge kasutage seda kõrgema niiskusastmega tingimustes (vannitoad, niisked suveelamud).

- Kontrollige toitejuhtme seisundit regulaarselt. Juhul, kui seadmega integreeritud toitejuhe on vigastada saanud, tuleb see välja vahetada tootja poolt või spetsiaalses remonditöökojas või kvalifitseeritud isiku poolt ohu

vältimise eesmärgil.

- Ärge kasutage vigastatud toitejuhtmega, pistikuga seadet või seadet, mis on maha kukkunud või mistahes muul viisil vigastada saanud ega tööta korrektselt. Ärge parandage seadet omavoliliselt, kuna see võib põhjustada elektrilöögi ohtu. Kahjustatud seade tuleb viia vastavasse teeninduspunkti selle kontrollimise või remondi otstarbel.

- Mistahes parandustöid on lubatud teostada üksnes volitatud teeninduspunktides. Ebakorrektselt tehtud parandus võib kujutada endast kasutajale tõsist ohtu.

- Kasutage ainult seadme originaaltarvikuid või tootja poolt soovitatud tarvikuid. Tarvikute kasutamine, mida tootja ei soovita, võib põhjustada seadme kahjustumist ja ohustada kasutamisohutust.

- Seade tuleb paigaldada nii, et oleks tagatud õhu optimaalne läbivool. Kuivati ei tohi olla seintele, mööblile, kardinatele jne lähemal kui 30 cm.

- Seadme sisse- ja väljavoolu võresid tuleb puhastada korrapäraselt.

- Seadet mitte katta, seadme ventilatsioonivõresid mitte varjata, seadmele esemeid mitte asetada.

- Mitte kasutada seadet lahustite, värvide, putukatõrjevahendite ja muude keemiliste vahendite läheduses.

- Seadet mitte hoida ega kasutada veega vahetule kokkupuutele allutatud kohtades, nagu duši, vanni, valamu jne läheduses.

- Seadet mitte kallutada, kui veepaagis peaks veel vett olema.

- Asetada seade pinnale, mis kannatab vähemalt 40 kg raskust survet.

- Ruumides, mis on väiksemad kui 11 m², seadet mitte

- kasutada.

Õhuvoolu sisselaske või väljalaske võredesse esemeid mitte

asetada.

Õhuvoolu vahetult loomade või taimede poole mitte

suunata.

Kuivati kogutud vesi ei ole joodav (vesi on olulisel määral

demineraliseeritud). See tuleb suunata kanalisatsiooni.

Seade võib töötada keskkonna temperatuurivahemikus: 5-

32 °C.

Seade ei ole ette nähtud ruumis püsivalt väga madala

niiskustaseme (alla 35%) säilitamiseks.

Kõrvaldada enne esimest kasutust kõik papist, kilest või

stüroplastist kaitseelemendid.

Peale seadme transportimist või juhul kui see on ümber pööratud (ei asetsenud püstasendis) tuleb enne käivitamist vähemalt 3 tundi oodata.

CE

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53/EL nõuetele ja selle muudele asjakohastele sätetele.

Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Juhul, kui seadmel on läbikriipsutatud prügikasti sümbol, tähendab see, et toode on kooskõlas Euroopa direktiivi 2012/19/EU sätetega. Tutvuge elektri- ja elektroonikaseadmete jäätmete kohaliku kogumissüsteemi nõuetega. Tuleb tegutseda vastavalt kohalikele eeskirjadele. Antud toodet ei tohi kõrvaldada koos olmeprügiga. Kasutatud toote nõuetekohane utiliseerimine aitab välistada selle kahjulikku toimet keskkonnale ja inimtervisele.

Teave keskkonnakaitse kohta

Pakend sisaldab üksnes hädavajalikke elemente. Oleme teinud kõik meist sõltuva, et kolme pakendi koostisesse kuuluvat materjali: pappi (karp), vahtpolüstüreeni (sisekaitsed) ja polüetüleeni (kotid, katteleht) oleks lihtne eraldada. Seade on toodetud uuesti ringlussevõetavatest materjalidest, mida võib taaskasutada pärast nende lahtivõtmist professionaalse firma poolt. Järgige pakendimaterjalide, kasutatud akude ja seadmete utiliseerimist puudutavaid kohalikke eeskirju.

Toode on valmistatud kvaliteetsetest materjalidest ja komponentidest, mida on võimalik uuesti ringlusse võtta ja taaskasutada.

TEHNILISED ANDMED

Nimivõimsus (EN60335): 245 W (30°C, 80%)

Maksimaalne voolupinge: 2,1 A (30°C, 80%)

Pinge: 220-240V~50 Hz

Veepaagi maht: 2,5 l

Õhu läbivool: 130 m³/h

Jahutusvedelik: R290/0.065 Kg

Müratugevus maks: ≤ 47 dB(A)

Maks. küllastunud auru röhk: 1.0 Mpa

Maks. aurutusröhk: 2.6 MPa

WiFi saatja sagedusvahemik: 2.400 kuni 2.484 Ghz

WiFi saatja võimsus: ≤ 17.5 dBm

JUHTPANEELI KIRJELDUS

1. LED kuvar
2. Juhtpaneeli lukustusnupp
3. Nupp TIMER - tööaja määramine
4. Nupp SPEED - ventilaatori võimsuse muutmine (WiFi reset)
5. Nupp HUM - niiskustaseme määramine
6. Nupp MODE - töö tüübi määramine
7. Nupp POWER - sisselüliti
8. Diood „täis paak“
9. Juhtpaneel
10. Õhu väljavool
11. Käepidemed
12. Õhu sissevool
13. Vee äravool
14. Veepaak
15. Vee ärajuhtimise voolik

SEADME KASUTAMINE

Kuivatil on kolm töörežiimi: pesukuivatusrežiim, kuivatusrežiim, pidev kuivatusrežiim. Seadme käivitamiseks vajutada nuppu „POWER". Iga nupu „MODE" vajutusega lülitatakse töörežiim järgmisele.

Pesukuivatamise režiim: maksimaalne jõudlus ja maksimaalne puhumisvõimsus. Niiskust ja ventilaatori kiirust ei saa seadistada.

Kuivatusrežiim: Saab määrata niiskuse ja ventilaatori kiiruse. Seade lülitub sisse ja välja, hoides niiskuse ruumis kasutaja valitud väärtusest madalama.

Pidev kuivatusrežiim: Seade töötab pidevas režiimis. Niiskust määrata ei saa, saab määrata vaid ventilaatori kiirust.

Niiskuse määramine:

Niiskustaseme saab seadistada vahemikus 30% RH kuni 80% RH, 5% kaupa. Iga nupu „HUM“ vajutus tõstab eeldatava õhuniiskuse taset 5% võrra. 5 sekundit pärast eeldatava niiskustaseme valimist kuvatakse ekraanil niiskusanduri näit. Kui õhuniiskus on üle või alla seadistatud niiskuse väärtuse, lülitub õhukuivati automaatselt sisse või välja. Kui õhuniiskuse tasemeks on määratud 30% RH, töötab õhukuivati pidevas kuivatusrežiimis.

Nupu „HUM" kõrval olev märgudiood teavitab kompressori töötamisest.

Taimeri määramine:

Õhukuivatil on viivitusega käivitus- ja väljalülitusfunktsioon. Viivitusega käivitamise või väljalülitamise aja määramiseks vajutada nuppu „TIMER". Iga vajutus pikendab aega 1 tunni võrra. Nupu pikem vajutamine muudab aega kiiremini. Taimeri saab määrata kuni 24 tunniks. Kui viivitusega käivitamise/peatamise funktsioon on aktiivne, põleb nupu TIMER kõrval olev diood.

"CHILD LOCK" - juhtpaneeli lukustus

Juhtpaneeli lukustamiseks hoida nuppu „CHILD LOCK" 2 sekundit all, juhtpaneel ning muud nupud lukustuvad. Juhtpaneeli ja nuppude lukustuse avamiseks vajutada ning hoida nuppu „CHILD LOCK" uuesti 2 sekundit all.

Mälufunktsioon:

Seade taastab sisselülitamisel tööseisundi automaatselt. Kui seade on sisse lülitatud ja toimus voolukatkestus, käivitub seade pinge taastumisel, säilitades enne väljalülitumist konfigureeritud parameetrid või seaded.

Automaatne sulatusfunktsioon:

Kui külmplaadi sisetemperatuur jõuab nulli lähedale, alustab õhukuivati automaatselt sulatusrežiimi. Agregaat lülitatakse välja, ventilaator töötab täisvõimsusel. Juhtpaneelil vilgub diood „DEHU". Pärast õige temperatuuri saavutamist jätkab õhukuivati töötamist.

Ülevoolukaitse:

Kui paak on vett täis, lülitub seade automaatselt välja. Kontrolltuli vilgub ja seade väljastab helisignaali. Pärast veepaagi tühjendamist märgutuli kustub ja õhukuivati käivitub uuesti. Tähelepanu: Veepaak peab olema õiges asendis.

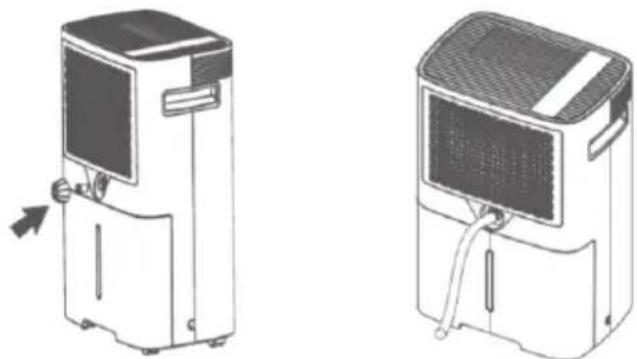

Pideva äravoolu funktsioon:

Veepaagist mööda kulgeva pideva äravoolu võimaldamiseks asetada vee pideva äravoolu voolik (15) vee äravooluavasse (12) ja selle teine ots kanalisatsioonitorustikku.

SEADME SEADETE LÄHTESTAMINE JA UUE ÜHENDUSE LOOMINE

Seadme ühendamiseks kohaliku WiFi-võrguga tuleb lähtestada WiFi-ühenduse seadistus. Seade peab olema ooterežiimis. Vajutada nuppe „SPEED" ja hoida neid umbes 5 sekundit all. WiFi valgusdiood hakkab kiiresti vilkuma, seade on otsinguks valmis. TÄHELEPANU: seade töötab ainult 2,4 GHz juhtmevabade võrkudega. Võrk peaks kasutama WPA2-PSK krüpteerimist ja AES-protokolli.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI JA BLUETOOTHI ABIL

Pärast rakenduse käivitamist vajutage nuppu „Lisa seade“. Umbes 15 sekundi pärast peaks seade olema tuvastatud. Vajutage lisamise jätkamiseks nuppu. Valige vaba WiFi-võrk ja sisestage sobiv parool. Vajutage jätkamiseks nuppu. Hetke pärast peaks ilmuma teade, et seade on lisatud õigesti.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI ABIL

Pärast rakenduse käivitamist vajutage nuppu „Lisa seade“. Valige jaotises „Käsitsi lisamine“ tooterühm „väikeseadmed...“ ja seejärel toode „Kuivati“. Valige seejärel saadaolev WiFi-võrk ja sisestage sobiv parool. Rakendus peaks ühenduse praeguse WiFi-võrguga katkestama, seadmega ühenduma ja konfiguratsiooniparameetrid edastama. Rakendus peaks eelmisse võrku naasma. Hetke pärast peaks ilmuma teade, et seade on edukalt lisatud.

SEADME JUHTIMINE RAKENDUSE KAUDU

Rakendus teavitab ruumi praegusest temperatuurist ja õhuniiskusest.

Rakendus võimaldab muuta eeldatavat niiskustaset, valida puhuri intensiivsuse ja muuta töörežiimi. Lisaks sellele võimaldab see muuta ka muid seadeid: - nuppude lukustus - helide väljalülitamine - taimer, mitme tunni pärast peaks seade käivituma - taimer, mitme tunni pärast peaks seade välja lülituma.

Enne toote puhastamise juurde asumist veenduge, et seade on vooluvõrgust lahti ühendatud ja täielikult jahtunud.

Sisse- ja väljavoolu avad tuleb hoida tolmust puhtana. Seade tõmmake üle kergelt niisutatud lapiga ja pühkige see seejärel kuivaks.

Veepaaki tuleb korrapäraselt küürida nõudepesuvedeliku lisaga käsnaga, seejärel loputada ja kuivaks pühkida.

Õhufiltrit tuleb puhastada korrapäraselt. Selleks võtke maha õhu sissevoolu võre ja võttes filtri välja, puhastage see tolmust.

Olulised märkused

1. LED-kuvar
2. Juhtpaneeli lukustusnupp
3. Nupp TIMER - tööaja määramine
4. Nupp SPEED - ventilaatori võimsuse muutmine (WiFi reset)
5. Nupp HUM - niiskustaseme määramine
6. Nupp MODE - töö tüübi määramine
7. Nupp POWER - sisselüliti
8. Diood „täis paak“
9. Juhtpaneel
10. Õhu väljavool
11. Käepidemed
12. Õhu sissevool
13. Vee äravool
14. Veepaak
15. Vee ärajuhtimise voolik

KASUTAMINE
