Vrsta izdelka	Vgradna plinska kuhalna plošča
Znamka	Gorenje
Model	GTW641KB
Število gorilnikov	4
Vrste gorilnikov	Pomožni (1,0 kW), Polhitri (2,0 kW), Hitri (2,9 kW), Wok (3,8 kW)
Vrste plina	UNP (G30, 30 mbar) in zemeljski plin (G20, 20 mbar) - prilagodljivo
Energetska učinkovitost (plinska kuhalna plošča)	56,6 % (UNP), 55,5 % (ZP) po EU 66/2014
Mere (Š x G x V)	610 x 510 x 97 mm (višina vključuje krmilne elemente)
Mere vgradne odprtine (Š x G)	560 x 480 mm (min.)
Teža	Približno 10 kg
Električno napajanje	220–240 V~, 50/60 Hz (za vžig in ventil)
Vžig	Avtomatski električni vžig (baterija ali omrežje)
Varnostne funkcije	Varnostna naprava za izpad plamena (termoelement) na vseh gorilnikih
Tip krmiljenja	Spredaj nameščeni gumbi
Material	Nerjaveče jeklo (inox) ali steklena plošča (odvisno od različice)
Namestitev	Vgradna, zahteva ustrezno prezračevanje in priključek za plin
Čiščenje	Obrišite z vlažno krpo; izogibajte se abrazivnim čistilom; odstranite pokrove gorilnikov za čiščenje
Vzdrževanje	Preverite injektorje za zamašitev; občasni pregled plinskih tesnil
Nadomestni deli	Seti injektorjev, pokrovi gorilnikov, termoelementi, gumbi (na voljo pri servisu)
Popravljivost	Uporabnik lahko zamenja: injektorje, dele gorilnikov; strokovni servis za plinske ventile
Garancija	Standardna 2 leti (veljajo pogoji)
Certifikati	CE, EAC, skladno z uredbami EU

Pogosto zastavljena vprašanja - GTW641KB GORENJE

Katere vrste plina lahko uporablja Gorenje GTW641KB?

Kuhalno ploščo je mogoče uporabljati z UNP (G30, 30 mbar) ali zemeljskim plinom (G20, 20 mbar). Pretvorba med vrstami plina zahteva zamenjavo injektorjev in nastavitev plamena, kot je opisano v priročniku.

Kako pretvorim kuhalno ploščo iz UNP na zemeljski plin?

Odstranite pokrove gorilnikov in gorilnike. S 7 mm vtičnico odvijte injektorje in jih zamenjajte s pravo velikostjo za zemeljski plin (glejte tabelo injektorjev). Ponovno sestavite in prilagodite plamen z obračanjem obvodnega vijaka na plinskem ventilu.

Kakšni so zahtevani odmiki za namestitev?

Najmanj 65 mm nad kuhalno ploščo, 40 mm pod njo in 600 mm med kuhalno ploščo in sosednjimi navpičnimi površinami. Za pravilno prezračevanje mora biti prostor večji od 20 m³ in imeti zračnik vsaj 75 cm² v bližini tal.

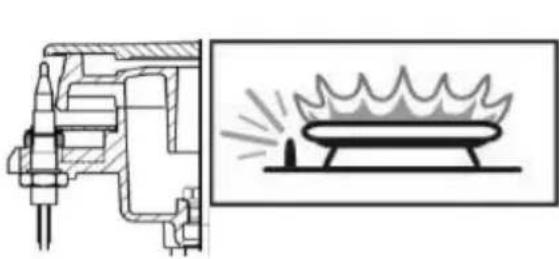

Kako deluje varnostna naprava za plamen?

Termoelement zazna plamen. Če plamen ugasne (npr. zaradi prelivanja tekočine), se dovod plina samodejno prekine v nekaj sekundah. Za ponovni vžig pritisnite in zavrtite gumb ter ga držite 3–5 sekund.

Kaj naj storim, če gorilnik ne vžge?

Preverite, ali je dovod plina odprt (ventil na jeklenki ali glavni ventil). Očistite pokrov gorilnika in luknje injektorjev. Če je iskra šibka, zamenjajte baterijo (če je na voljo) ali preverite električno povezavo.

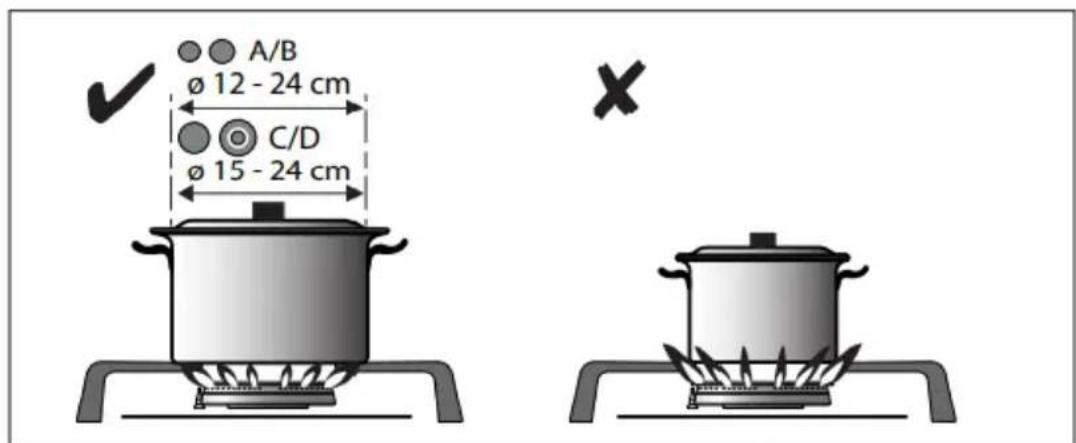

Ali lahko na tej kuhalni plošči uporabljam katero koli posodo?

Uporabljajte lonce z ravnimi, stabilnimi podstavki, ki ustrezajo velikosti gorilnika. Plamen ne sme segati čez dno posode. Izogibajte se prevelikim ponevam, ki bi lahko poškodovale kuhalno ploščo.

Kako varno očistim kuhalno ploščo?

Pustite, da se kuhalna plošča ohladi. Odstranite pokrove gorilnikov in jih namočite v topli milnici. Obrišite površino iz nerjavečega jekla/stekla z vlažno krpo in blagim detergentom. Nikoli ne uporabljajte abrazivnih čistil ali parnih čistilcev.

Kolikšna je poraba električnih komponent?

Vžig in varnostni ventil zahtevata napajanje 220–240 V~. Kuhalna plošča sama nima električnih grelnih elementov; samo plinski gorilniki.

Zakaj kuhalna plošča oddaja kovinske zvoke pri segrevanju in ohlajanju?

To je normalno. Kovinski deli se pri segrevanju razširijo in pri ohlajanju skrčijo, kar povzroča tiktakanje ali pokanje. To ni napaka.

Kje lahko najdem nadomestne dele ali servis za GTW641KB?

Obrnite se na pooblaščene servisne centre Gorenje. Pogosti nadomestni deli vključujejo sete injektorjev, pokrove gorilnikov, termoelemente in krmilne gumbe. Uporabljajte samo originalne dele.

NAVODILA ZA UPORABO GTW641KB GORENJE

Priročnik za uporabo

Navodilo za namestitev

Navodila za predelavo

GT641KB

GTW641KB

Najprej prosim preberite ta priročnik!

Draga stranka,

Želimo si, da bi iz Vašega izdelka, proizvedenega z visokokakovostnimi standardi v sodobnih objektih, dosegli najboljšo učinkovitost.

Zato pred uporabo izdelka pozorno preberite celoten priročnik in ga shranite za poznejšo uporabo. Če izdelek daste nekomu drugemu, ga dajte s tem priročnikom. Med uporabo upoštevajte vsa navodila in opozorila, navedena v tem priročniku za uporabo in sledite navodilom.

Simboli v priročniku in njihov pomen:

	Pomembne informacije in koristni triki za uporabo
	Opozorilo pred življenjsko in premoženjsko nevarnostjo
	Opozorila pred električnim udarom
	Opozorilo pred nevarnostjo požara
	Opozorilo pred vročimi površinami

Priročnik za uporabo vam pomaga pri hitri in varni uporabi izdelka.

• Pred namestitvijo in uporabo izdelka preberite priročnik za uporabo.
  • Vedno upoštevajte varnostna navodila.
• Priročnik hranite na lahko dostopnem mestu, saj ga boste morda potrebovali kasneje.
• Preberite tudi ostale dokumente, ki so priloženi izdelku.

Upoštevajte, da lahko ta priročnik za uporabo velja tudi za druge modele.

Razlike med modeli so jasno navedene v priročniku.

VSEBINA

1. POMEMBNA VARNOSTNA NAVODILA 3

1.1. Splošna varnost ....3

1.3. Električna varnost....5

2.2. Namestitev in priključitev....7

2.3. Električni priključek 10

2.4. Plinski priključek 10

2.5. Pregled tesnitve plina....12

2.6. Končni pregled....12

2.7. Odlaganje izdelka....13

1. O IZDELKU: 14

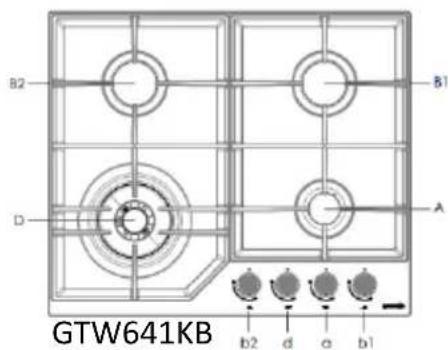

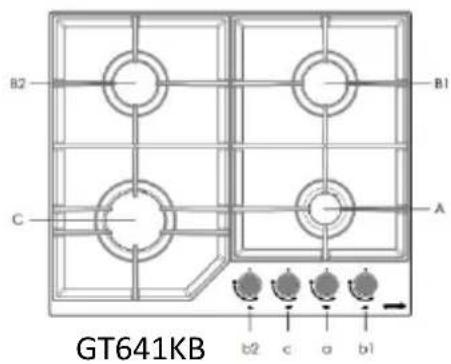

3.2. Tehnične specifikacije vašega vgradnega kuhališča....14

1. UPORABA KUHALIŠČA....15

4.1. Prva uporaba .... 15

4.2. Prvo čiščenje....15

4.3. Pojasnilo glede uporabe plinskega kuhališča:....15

4.4. Varnostna naprava za prekinitev plina 16

1. NEGA IN ČIŠČENJE 16

5.1. Splošne informacije 16

5.2. Čiščenje nadzorne plošče 17

5.3. Čiščenje kuhališča....17

1. PREDLOGI ZA ODPRAVLJANJE NAPAK....18

1. POMEMBNA VARNOSTNA NAVODILA

Ta razdelek vsebuje varnostna navodila za preprečevanje nevarnosti telesnih poškodb ali materialne škode. Ob neupoštevanju teh navodil, je garancija neveljavna.

1.1. Splošna varnost

• Ta izdelek ni namenjen za uporabo s strani oseb z zmajšanimi fizičnimi, zaznavnimi ali umskimi zmožnostmi ali oseb, ki so nevedni ali neizkušeni (vključno z otroki), razen će je prisotna oseba, ki je odgovorna za njihovo varnost ali jim je dala potrebna navodila za uporabo izdelka. Otroci morajo biti pod nadzorom in se ne smejo igrati z izdelkom.
• Izdelek priključite v ozemljeno vtičnico/vod, zaščiten s varovalko, ki ustreza vrednostim v tabeli "Tehnične specifikacije".
• Pri uporabi s transformatorjem ali brez poskrbite, da ozemljitev vgradi usposobljen električar. Če izdelek uporabljate v skladu z lokalnimi predpisi brez ozemljitve, naše podjetje ne odgovarja za morebitne škode.
• Izdelka ne uporabljajte, če je napajalni kabel/vtič poškodovan. Pokličite pooblaščeni servis.
• Izdelka ne uporabljajte, če je pokvarjen ali ima opazne poškodbe.
• Ne popravljajte ali spreminjajte izdelka. Vendar lahko odpravite nekaj napak, glej; predlogi za odpravljanje napak, stran 19.
• Izdelka nikoli ne umivajte z brizganjem ali polivanjem vode! Obstaja nevarnost električnega udara!
• Ne uporabljajte izdelka v okoliščinah, ki lahko vplivajo na vašo presojo, kot sta uporaba zdravil ali alkohola.
• Med postopkom namestitve, vzdrževanja, čiščenja in popravila morate izdelek izključiti iz električnega omrežja.
• Postopke namestitve in popravila vedno izvaja pooblaščeni servis.
  Proizvajalec ne more biti odgovoren za kakršno koli škodo, ki bi lahko nastala zaradi posegov nepooblaščenih oseb, posledično je garancija za izdelek v tem primeru neveljavna.
• Bodite previdni pri uporabi alkohola v jedeh. Alkohol izhlapi pri visoki temperaturi in se lahko vname, ko se dotakne vročih površin, kar povzroči požar.

• Ne segrevajte zaprtih pločevink in steklenih kozarcev. Nakopičen pritisk lahko povzroči, da kozarec poči.

• V bližini izdelka ne postavljajte vnetljivih materialov, saj bodo robovi med delovanjem vroči.

• Naj bodo vsi prezračevalni kanali odprti.
• Izdelek je med uporabo lahko vroč. Ne dotikajte se toplih predelkov, grelnih elementov, itd.
• Prepričajte se, da je izdelek po vsaki uporabi izklopljen.
• Izdelek in ročno dostopni deli izdelka so med uporabo vroči.
• Ne dotikajte se izdelka med delovanjem.
• Ne uporabljajte ostrih in prebadajočih predmetov za čiščenje stekla izdelka, saj lahko ti predmeti poškodujejo vaš izdelek.
• Ker vroče olje povzroča požar, ne puščajte izdelka brez nadzora, ko je v delovanju.
• V morebitnem požaru, ne poskušajte pogasiti požara z vodo. Izdelek nemudoma izklopite iz elektrike in pogasite goreči del s pomočjo mokre odeje.
• Ne uporabljajte parnega čistilca.
• Če je na kuhališču razbito steklo: Takoj izklopite vse gorilnike in vse elemente električnega grelnika in izključite izdelek iz električnega omrežja, ne dotikajte se površine izdelka in ne uporabljajte izdelka.

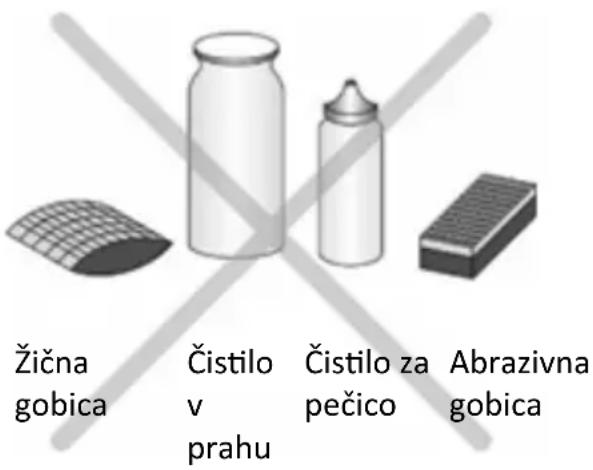

• Za čiščenje stekla kuhališča ne uporabljajte abrazivnih čistilnih sredstev ali ostrih kovinskih strgal, ki lahko uničijo površino in povzročijo lomljenje površine stekla.
• Na izdelku ne uporabljajte najlonskih, vnetljivih in temperaturno neodpornih materialov.
• Lonci, postavljeni na kuhališče morajo biti ustrezne velikosti.
• Ne drgnite gumbov kuhališča in površin iz inoksa s trdimi, praskajočimi predmeti. Ne uporabljajte gobe z grobo površino.
• Če so bila plamena gorilnika nenamerno ugasnjena, se gumb za kontrolo gorilnika izklopi in se ne vklopi za 1 minuto.

1.2. Varnost otrok

Izpostavljeni deli izdelka se bodo med uporabo segreli. Poskrbite, da med uporabo in po njej otroci ne bodo v bližini.

• POZOR: Pri uporabi gorilnika so lahko dostopni deli vroči. Majhni otroci naj ne bodo v bližini izdelka.
• Otroci, mlajši od 8 let, naj se ne dotikajo izdelka brez odrasle osebe.
• To napravo lahko uporabljajo otroci, starejši od 8 let, in/ali osebe z zmajšanimi fizičnimi, zaznavnimi ali umskimi zmožnostmi, će so prejeli ustrezna navodila glede varne uporabe izdelka in će razumejo nevarnosti uporabe izdelka.
• Otroci se ne smejo igrati z izdelkom. Naprave se ne sme čistiti in vzdrževati s strani otrok brez nadzora.
• Embalaža je lahko nevarna za otroke. Embalažo shranjujte izven dosega otrok ali jo zavrzite v skladu z navodili za odpadke.

1.3. Električna varnost

• Vsa dela na električni opremi in sistemih naj izvaja pooblaščeno in usposobljeno osebje.
  • Ta izdelek ni primeren za uporabo s sistemom za daljinsko upravljanje.
• V primeru poškodb izklopite izdelek in ga izključite iz elektrike. Za to najprej izključite varovalko.
• Prepričajte se, da je napetost varovalke združljiva z napetostjo izdelka.

1.4. Namen uporabe

Ta izdelek je zasnovan za domačo uporabo. Ni dovoljen za uporabo v komercialne namene.

"POZOR: Ta izdelek se naj uporablja samo za kuhanje. Ne uporabljajte ga za druge namene, kot so ogrevanje prostora."

Proizvajalec ne odgovarja za kakršno koli škodo, povzročeno zaradi poškodb pri prevozu ali zaradi nepravilne uporabe. Življenjska doba izdelka, ki ste ga kupili, je 10 let. To je čas, v katerem vam proizvajalec zagotavlja potrebne rezervne dele, da izdelek deluje kot je opisano.

2. NAMESTITEV

2.1. Pred uporabo izdelka

Prepričajte se, da je električna in/ali plinska napeljava ustrezna. Če ni ustrezna, pokličite usposobljenega električarja in plinovodarja, da naredi potrebne spremembe.

Priprava lokacije, kjer bo izdelek nameščen, pa tudi zagotovitev ustrezne električne in/ali plinske napeljave je odgovornost kupca.

Pri nameščanju izdelka je treba upoštevati pravila, določena v lokalnih smernicah glede električne energije in/ali plina.

Pred namestitvijo izdelka preverite morebitne poškodbe. Če je izdelek poškodovan, ga ne nameščajte. Poškodovani izdelki ogrožajo vašo varnost.

Vsa dela na plinski opremi in sistemih se morajo izvajati s strani pooblaščene in usposobljene osebe.

Izdelek nima sistema za izpust plinov, ki nastanejo pri izgorevanju. Izdelek je treba namestiti in povezati v skladu z veljavnimi predpisi o namestitvi.

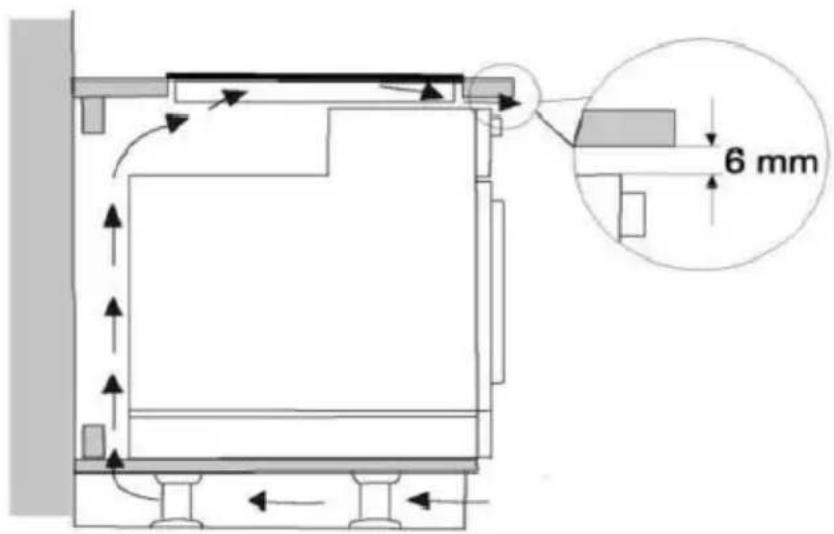

Posebno pozornost je treba nameniti zahtevam za prezračevanje.

Zrak, potreben za izgorevanje, se odvaja iz zraka v prostoru, sproščeni plini pa se dovajajo neposredno v prostor.

Dober prezračevalni sistem je ključnega pomena za varno delovanje vašega izdelka. Če v prostoru ni oken ali vrat, ki bi jih lahko uporabljali za prezračevanje prostora, je treba namestiti dodatno prezračevalno napravo.

Površina kuhinje mora biti večja od 8 m². Prostornina kuhinje mora biti večja od 20 m³.

Izhod dimovoda mora od tal meriti 1,80 m in biti premera 150 mm, odvod zraka pa mora biti nameščen navzven.

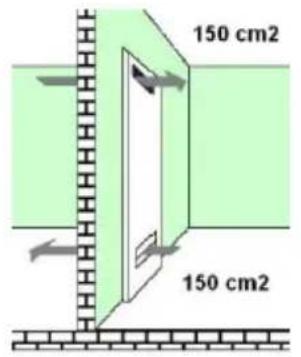

Prezračevalna reža mora biti najmanj 75 cm², nameščena naj bo v bližini kuhinjskega poda z odvodom zraka navzven.

2.2. Namestitev in priključitev

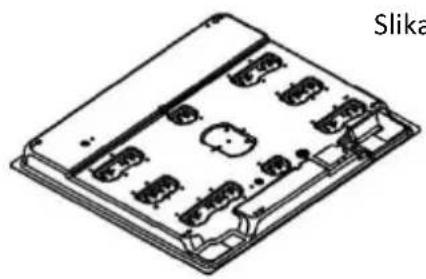

2.2.1. Priprava vgradnega kuhališča pred namestitvijo

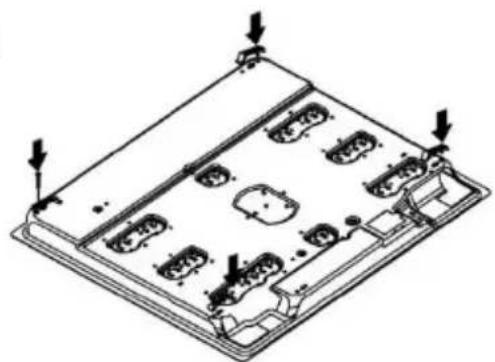

Kuhališče obrnite navzdol, ga položite na stiropor iz embalaže in nanestite silikon.

Nanesite silikon za inoks izdelke na inoks površino izdelka in silikon za izdelke iz stekla na stekleno površino izdelka.

Silikon iz priložene embalaže nanesite na kuhališče kot je prikazano.

Slika 4

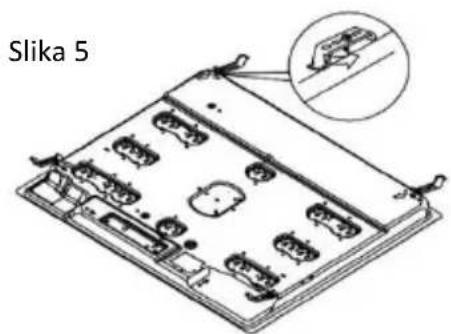

Namestite pritrdilne nogice, kot je prikazano na sliki.

Namestite pritrdilne nogice, kot je prikazano na sliki.

Slika 6

1. Steklo

2. Silikonsko tesnilo

3. Silikonsko tesnilo

4. Plošča

5. Priključni pripomoček

6. Vijak

Kuhališče ima tesnilo, ki preprečuje, da bi tekočine skozi vdolbine stekle v kuhinjski element. Za namestitev tesnila ga nalepite, kot je opisano zgoraj na slikah. Obrnite kuhališče in odstranite zaščitni trak iz gumijastega tesnila ter ga prilepite na kuhališče. Oba konca gumijastega tesnila se morata prilegati natančno skupaj.

Pritrdite namestitvene plošče s pomočjo vijakov, kot je prikazano na sliki 5. Nato kuhališče postavite v odprtino kuhinjskega pulta.

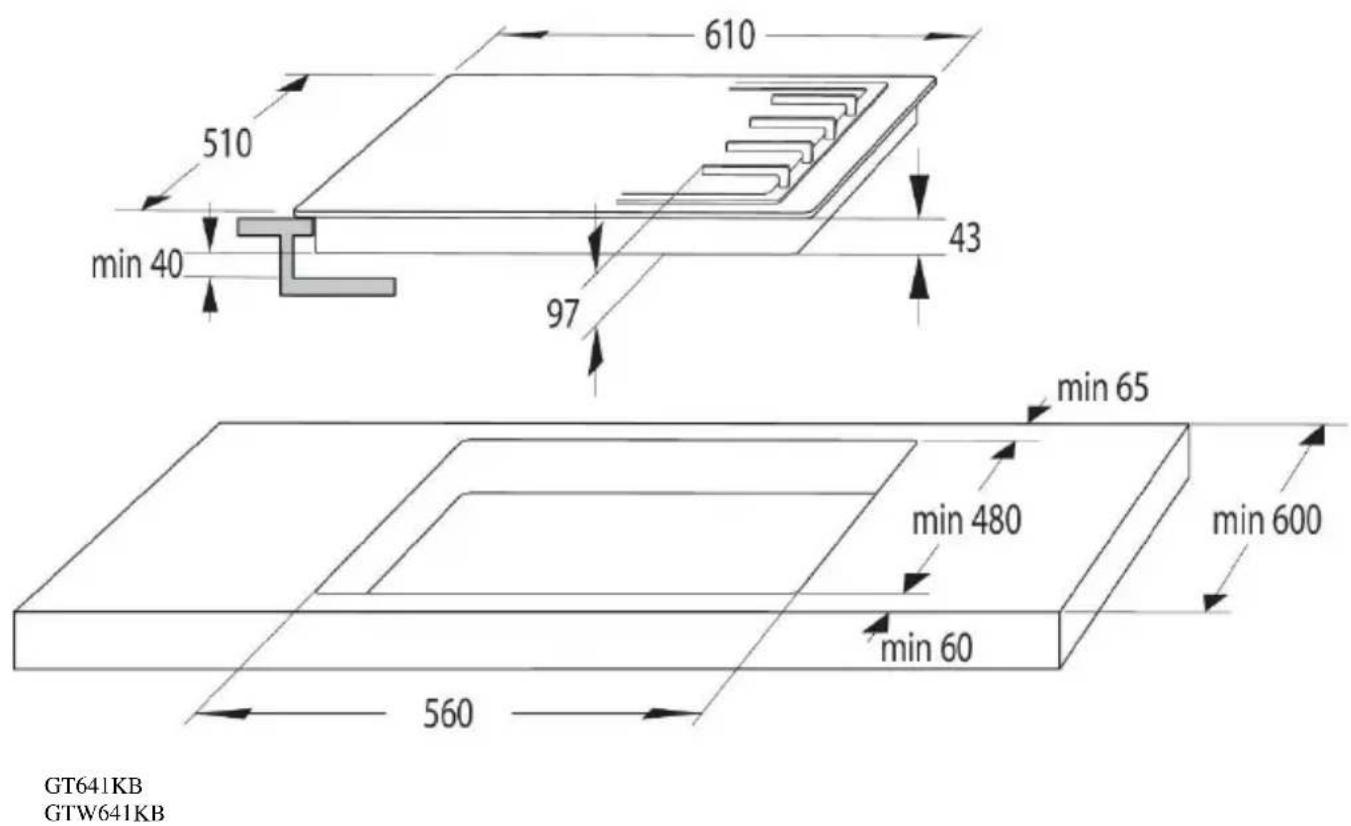

Dimenzije aparata

Slika 7

Velikost izreza kuhinjskega pulta za postavitev kuhališča je navedena na sliki 7. Kuhališče, ki ste ga predhodno pripravili, postavite v odprtino kuhinjskega pulta, ki je bil izrezan v skladu s temi dimenzijami. Če boste kuhališče uporabljali na vgradni pečici, sledite slikama 8 in 9 za zagotovitev kroženja zraka med pečico in kuhališčem.

Slika 8

Slika 9

Pred uporabo kuhališča odstranite zaščitno folijo s površine inoksa.

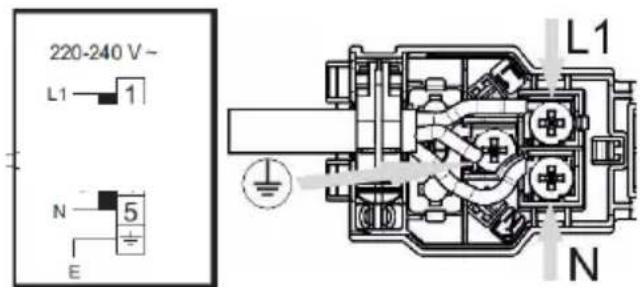

Izdelek je potrebno uporabljati z ozemljitvijo! Proizvajalec ne odgovarja za kakršne koli poškodbe, ki bi se lahko pojavile pri uporabi brez ozemljitve.

Nevarnost električnega udara, kratkega stika ali požara zaradi namestitve s strokovno neusposobljenih oseb! Izdelek lahko v električno omrežje uči samo pooblaščena in usposobljena oseba, garancija za izdelek pa začne ele po pravilni namestitvi.

Nevarnost električnega udara, kratkega stika ali požara zaradi poškodovanega alnega kabla! Napajalnega kabla ne udarjajte, prepogibajte in stiskajte ali se z dotikajte vročih delov izdelka. Če je napajalni kabel poškodovan, ga mora njati usposobljen električar.

• Podatki za električno napeljavo morajo ustrezati podatkom, navedenim na tipski nalepki enote. Nalepka tipa je vidna na hrbtni ali spodnji strani izdelka.
• Povezovalni kabel izdelka mora biti združljiv s tehničnimi specifikacijami in porabo električne energije;

Nevarnost električnega udara! Pred začetkom dela na električni napeljavi, cite izdelek iz električnega omrežja.

2.4. Plinski priključek

Vsa dela na plinski opremi in sistemih morajo izvajati pooblaščene in usposobljene osebe.

Pred namestitvijo preverite, ali so pogoji za lokalno distribucijo (vrsta plina in tlak plina) združljivi z nastavitvami izdelka.

2.4.1. UNP priključek

Prepričajte se, da sta cev za plin in regulator, ki ju uporabljate z vašim kuhališčem, zanesljivi. Namestite cev za distribucijo plina na cev na zadnji strani kuhališča in jo privijte s kovinsko sponko in izvijačem. (slika 10)

Prepričajte se, da je zadostno pritrjena.

Dolžina cevi za plin ne sme biti daljša od 1500 mm.

Tlak regulatorja, ki se uporablja za UNP, mora biti 300 mmSS in certificiran.

Cev za dovod plina ne sme prehajati skozi vroči del za izdelkom. Cev za plin ne sme preseči temperature 90 °C (stopinj).

Pred uporabo se prepričajte se, da sistem ne pušča plina.

1- G1/2 Nastavek
2- Silikonsko tesnilo
3- G1/2 Dovod cevi (dovod plina)
4- Kovinska sponka
5- Cev za plin (notranji premer 8 mm)

Slika 10

2.4.2. Priključek za ZP (zemeljski plin)

1- G1/2 Nastavek)
2- Silikonsko tesnilo
3- G1/2 ZP cev (cev za zemeljski plin v skladu s standardom EN 14800)

Slika 11

Če je vaš izdelek nastavljen na zemeljski plin, ga povežite s plinovodom s strani serviserja, ki je povezan s pooblaščenim distribucijskim podjetjem za zemeljski plin. Priključek za zemeljski plin vaše naprave je ½".

Ko želite izdelek pretvoriti iz UNP-ja v zemeljski plin ali iz zemeljskega plina v UNP, se obrnite na najbližji servis in izvedite potrebne nastavitve pretvorbe plina.

2.5. Pregled tesnitve plina

Odprite ventil regulatorja ali zemeljskega plina in preverite, ali obstaja puščanje plina tako, da na priključek nanesete veliko vode spenjene z milom.

Nikoli ne preverjajte s plamenom.

2.6. Končni pregled

1. Priključite napajalni kabel in vklopite varovalko.
2. Preverite funkcije izdelka.

2.6.1. Pretvorba UNP-ZP / ZP-UNP

Slika 12

Odstranite pokrov gorilnika in gorilnik, kot je prikazano na sliki 12.

Z nasadnim izvijačem (7mm) odstranite šobo gorilnika kot je prikazano na sliki 12.1

Namestite šobo (D), ki jo želite pretvoriti kot je prikazano na Sliki 12.2. (glejte tabelo 1).

Namestite gorilnik, kot je prikazano na sliki 12.3.

Po pretvorbi vklopite gorilnike in odstranite gumb na nadzorni plošči in prilagodite najnižje plame z zategovanjem ali popuščanjem (Slika 12.4) vijaka na pipi za plinski ventil ali znotraj gredi ventila.

2.7. Odlaganje izdelka

Materiali embalaže so nevarni za otroke. Embalažo shranjujte izven dosega otrok. Embalaža izdelka je narejena iz recikliranih materialov. Odstranite v skladu z navodili za odpadke in razvrščanje. Ne odvrzite je z običajnimi gospodinjskimi odpadki.

2.7.2. Prevoz izdelka

• Hranite originalno škatlo izdelka in izdelek prenesite v to škatlo. Sledite navodilom na škatli. Če originalna škatla ni na voljo, izdelek zavijte z mehurčasto folijo ali v debel karton in ga tesno zalepite.
• Pokrovčke in nastavke gorilnika varno pritrdite z lepilnim trakom.
• Na izdelek ne polagajte drugih predmetov. Izdelek je treba prevažati pokončno.
• Preglejte splošni videz izdelka za morebitne poškodbe, ki bi se lahko zgodile med prevozom.

2.7.3. Odstranjevanje starega izdelka

Zavrzite stari izdelek na okolju prijazen način.

Na tem izdelku je ikona (OEEO), ki kaže, da je treba odpadke električne in elektronske opreme zbirati ločeno. To pomeni, da je treba z recikliranjem ali razstavljanjem opreme ravnati v skladu z direktivo 2002/96/EC, da bi zmanjšali vpliv na okolje. Za več informacij se obrnite na lokalne in regionalne oblasti.

Elektronski izdelki, ki niso predmet nadzorovanega zbiranja odpadkov; Zaradi škodljivih snovi, ki jih vsebujejo, predstavljajo potencialno nevarnost za okolje in zdravje ljudi.

O načinu odstranjevanja izdelka se lahko posvetujete s prodajalcem ali komunalnim centrom za zbiranje odpadkov.

Preden odvržete izdelek, odrežite električni vtič in zlomite ključavnico za zaklep pokrova, će ta obstaja, da otroci ne bodo izpostavljeni nevarnosti.

3. O IZDELKU:

3.1. Splošni izgled

Aa – Pomožni gorilnik

Bb – Srednje-hitri gorilnik

Cc - Hitri gorilnik

Dd- Gorilnik WOK

3.2. Tehnične specifikacije vašega vgradnega kuhališča Vrednosti porabe

	UNP G30 30 mbar			ZP G20 20 mbar
	Šoba (mm)	Moč (kW)	Poraba (g/h)	Šoba (mm)	Moč (kW)	Poraba (m3/h)
Pomožni gorilnik	0,50	1,00	73	0,72	1,00	0,095
Srednji-hitri gorilnik	0,72	2,00	145	1,03	2,00	0,190
Hitri gorilnik	0,85	2,90	211	1,24	2,90	0,276
Gorilnik WOK	1,00	3,80	276	1,50	3,80	0,362

Informacije v skladu z uredbo (samo EU) 66/2014

Meritve v skladu s standardom EN60350-2 (G30-30 mbar)

Identifikacija modela	GT641KB		GTW641KB
Tip kuhališča	Plinsko kuhališče		Plinsko kuhališče
Število plinskih gorilnikov	4		4
Grelna tehnologija	Plinski gorilnik		Plinski gorilnik
Tip plina	G20	G30	G20	G30
Energetska učinkovitost na plinski gorilnik(EEplinski gorilnik) v % srednje-hitri gorilnik	56,79	58,51	56,79	58,51
Energetska učinkovitost na plinski gorilnik(EEplinski gorilnik) v % hitri gorilnik	54,45	54,07	-	-
Energetska učinkovitost plinskega gorilnika(Gorilnik EEgas) v% gorilniku WOK	-	-	52,99	52,91
Energetska učinkovitost za plinsko kuhališče (EEplinskokuhalisče) in %	56	57	55,5	56,6

Podjetje lahko spremeni tehnične specifikacije brez predhodnega obvestila, da izboljša kakovost izdelka.

llustracije v priročniku so shematične in se morda ne ujemajo natančno z vašim izdelkom.

Vrednosti, navedene v oznakah na izdelku ali drugih tiskanih dokumentih priloženih izdelku, so vrednosti pridobljene pod laboratorijskimi pogoji v skladu z veljavnimi standardi. Te vrednosti se lahko razlikujejo glede na uporabo izdelka in okoljske pogoje.

4. UPORABA KUHALIŠČA

4.1. Prva uporaba

Pred uporabo odstranite zaščitno folijo iz inoks površine.

4.2. Prvo čiščenje

Nekateri detergenti ali čistila lahko poškodujejo površino.

1. Odstranite vso embalažo.
2. Obrišite površino izdelka z vlažno krpo ali gobo in ga osušite s suho krpo.

4.3. Pojasnilo glede uporabe plinskega kuhališča:

1: Pritisnite gumb za plinski štedilnik v nasprotni smeri urinega kazalca in ga obrnite v položaj z velikim ognjem.
2: Prižgite iskro gorilnika glede na značilnosti kuhališča.
3: Nastavite na želeno moč plamena.
4: Ko končate s kuhanjem, gumb kuhališča obrnite v smeri urinega kazalca do vrha, da ugasnete gorilnik.

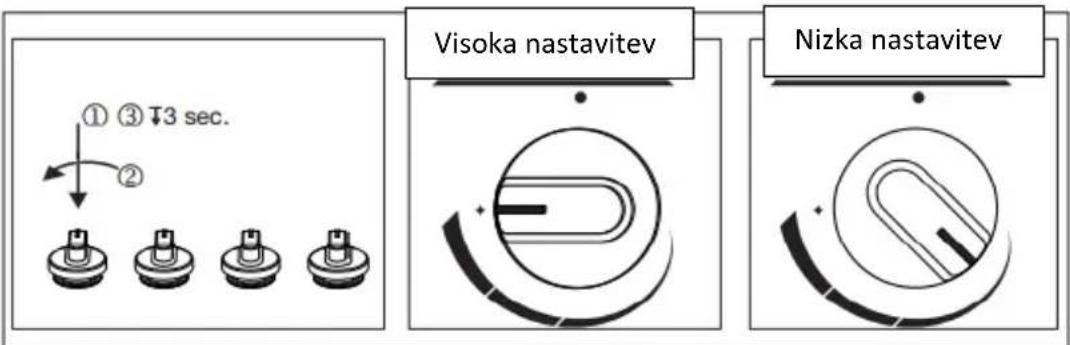

Kontrol:

(1) Potisnite navzdol
(2) Obrnite v levo in držite
(3) Držite 3 sekunde.

Velikost posode in velikost plinskega plamena se morata ujemati.

Prilagodite ga tako, da plamen plina ne sega čez rob posode.

Posodo postavite na sredino gorilnika.

4.4. Varnostna naprava za prekinitev plina

Toplotna naprava aktivira varnostni mehanizem in v primeru prelivanja tekočine takoj izklopi plin v primeru, da zgornji gorilniki ugasnejo.

1: Pritisnite gumb plinskega kuhališča v nasprotni smeri urinega kazalca, da ga obrnete v položaj z velikim ognjem.

2: Prižgite iskro gorilnika glede na značilnosti kuhališča.

3: Po tem, ko se plamen prižge držite gumb še 3-5 sekund, da se varnostni mehanizem vklopi.

4: Če se po pritisku in spustitvi gumba plamen ne prižge, ponovite isti postopek s pritiskom in držanjem gumba 15 sekund.

5: Nastavite na želeno moč plamena.

6: Ko končate s kuhanjem, gumb kuhališča obrnite v smeri urinega kazalca do vrha, da ugasnete gorilnik.

5. NEGA IN ČIŠČENJE

5.1. Splošne informacije

Če izdelek redno čistite se podaljša življenjska doba ter pogoste težave se pojavljajo manj.

Nevarnost električnega udara!

Pred čiščenjem izdelek izključite iz električnega omrežja, da se izognete nevarnosti električnega udara.

Vroče površine lahko povzročijo opekline!

Počakajte, da se izdelek ohladi preden začnete s čiščenjem.

- Izdelek je treba temeljito očistiti po vsaki uporabi. Tako se ostanki hrane zlahka očistijo in se prepreči, da bi se ti ostanki hrane kasneje ob ponovni uporabi zažgali.

- Za čiščenje izdelka ni potrebno posebno čistilno sredstvo. Izdelek očistite z uporabo detergenta za posodo, toplo vodo in mehko krpo ali gobo ter ga posušite s suho krpo.

• Po čiščenju obvezno popolnoma obrišite preostalo tekočino in takoj počistite morebitno razlivanje tekočine hrane.
• Za čiščenje površin in ročajev iz nerjavečega jekla ali inoksa ne uporabljajte čistilnih sredstev, ki vsebujejo kislino ali klor. Očistite z milnico in tekočim detergentom (ki ne povzroča prask), pri čemer pazite, da brišete v eno smer.

Nekateri detergenti ali čistila lahko poškodujejo površino. Ne uporabljajte abrazivnih detergentov, čistilnih praškov / krem ali ostrih predmetov.

Za čiščenje ne uporabljajte parnih čistilnih sredstev.

5.2. Čiščenje nadzorne plošče

Očistite nadzorno ploščo in kontrolne gumbe z mokro krpo in posušite s suho krpo.

Nadzorna plošča se lahko poškoduje! Za čiščenje nadzorne plošče ne odstranjujte kontrolnega gumba.

5.3. Čiščenje kuhališča

Za čiščenje kuhališča ni potrebno nobeno čistilo za kuhališča ali druga posebna čistila. Priporočljivo je, da kuhališče obrišete z mokro krpo, ko je še topel.

6. PREDLOGI ZA ODPRAVLJANJE NAPAK

Kuhališče ne dela.

√ Vtič izdelka morda ni priključen v (ozemljeno) vtičnico. Preverite, ali je vtič priključen.
√ Varovalka je lahko okvarjena ali pregorela. Preverite varovalke v električni razdelilni omarici. Če je varovalka izključena, jo prižgite nazaj.

Kuhališče naredi iskro, ampak se ogenj ne prižge

√ Morda je zmanjkalo plina.
√ Ventil plinske jeklenke ali ventil za zemeljski plin je lahko zaprt.
Če uporabljate zemeljski plin je morda detektor uhajanja plina zaznal uhajanje in prekinil dovod plina.
√ Šoba gorilnika je morda zamašena.

Plamen ne gori dovolj.

√ Morda je zmanjkalo plina.
√ Šoba gorilnika je morda zamašena.

Ko se kuhališče segreva in hladi se sliši kovina.

√ Ko kovinski deli postanejo vroči, se lahko razširijo in povzročijo hrup. To ni znak okvare.

Če težave ne rešite po tem, ko sledite navodilom v tem razdelku, se obrnite na pooblaščeni servis za podporo. Nikoli ne poskušajte sami popraviti okvarjenega izdelka.

EAC

Gorenje gospodinjski aparati, d.o.o.

Partizanska cesta 12

3320 Velenje

Slovenia
