GTW641KB - плита GORENJE - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Кіріктірілген газ плитасы
Бренд	Gorenje
Модель	GTW641KB
Жандырғыштар саны	4
Жандырғыш түрлері	Көмекші (1,0 кВт), Жартылай жылдам (2,0 кВт), Жылдам (2,9 кВт), Wok (3,8 кВт)
Газ түрлері	Сұйытылған газ (G30, 30 мбар) және табиғи газ (G20, 20 мбар) - ауыстырылатын
Энергия тиімділігі (газ плитасы)	56,6% (СГ), 55,5% (ТГ) ЕО 66/2014 бойынша
Өлшемдер (Е x Т x Б)	610 x 510 x 97 мм (биіктігі басқару элементтерін қосады)
Орнату тесігінің өлшемдері (Е x Т)	560 x 480 мм (минималды)
Салмағы	Шамамен 10 кг
Электрмен қамтамасыз ету	220-240 В~, 50/60 Гц (тұтану және клапан үшін)
Тұтану	Автоматты электрлік тұтану (батарея немесе желі)
Қауіпсіздік ерекшеліктері	Барлық жандырғыштарда жалын сөнуіне қарсы құрылғы (термопара)
Басқару түрі	Алдыңғы тұтқалар
Материал	Тот баспайтын болат (інокс) немесе шыны үсті (нұсқаға байланысты)
Орнату	Кіріктірілген, дұрыс желдету мен газ қосылымын қажет етеді
Тазалау	Дымқыл шүберекпен сүртіңіз; абразивті тазалағыштарды қолданбаңыз; тазалау үшін жандырғыш қақпақтарын алыңыз
Техникалық қызмет көрсету	Форсункалардың бітелуін тексеріңіз; газ тығыздағыштарын мерзімді тексеру
Қосалқы бөлшектер	Форсунка жиынтықтары, жандырғыш қақпақтары, термопаралар, тұтқалар (қызметтен қолжетімді)
Жөндеу мүмкіндігі	Пайдаланушы ауыстыра алады: форсункалар, жандырғыш бөлшектері; газ клапандары үшін кәсіби қызмет
Кепілдік	Стандартты 2 жыл (шарттар қолданылады)
Сертификаттар	CE, EAC, ЕО ережелеріне сәйкес келеді

Жиі қойылатын сұрақтар - GTW641KB GORENJE

Gorenje GTW641KB қандай газ түрлерін пайдалана алады?

Плита сұйытылған газбен (G30, 30 мбар) немесе табиғи газбен (G20, 20 мбар) пайдаланылуы мүмкін. Газ түрлері арасындағы ауыстыру нұсқаулықта сипатталғандай форсункаларды ауыстыруды және жалынды реттеуді талап етеді.

Плитаны сұйытылған газдан табиғи газға қалай ауыстыруға болады?

Remove the burner caps and burners. Use a 7 mm socket to unscrew the injectors and replace them with the correct size for natural gas (see injector table). Reassemble and adjust the flame by turning the by-pass screw on the gas valve.

Орнату үшін қандай қашықтықтар қажет?

Плитаның үстінде кемінде 65 мм, астында 40 мм және плита мен іргелес тік беттер арасында 600 мм қашықтық. Дұрыс желдету үшін бөлме көлемі 20 м³ асатын болуы және еденге жақын жерде кемінде 75 см² ауа желдеткіші болуы керек.

Жалын қауіпсіздік құрылғысы қалай жұмыс істейді?

Термопара жалынды анықтайды. Егер жалын сөнсе (мысалы, сұйықтық төгілуіне байланысты), газ беру бірнеше секунд ішінде автоматты түрде тоқтатылады. Қайта тұтандыру үшін тұтқаны басып, бұрап, 3-5 секунд ұстаңыз.

Егер жандырғыш тұтанбаса не істеу керек?

Газдың берілетінін тексеріңіз (баллон клапаны немесе негізгі клапан ашық). Жандырғыш қақпағын және форсунка тесіктерін тазалаңыз. Егер ұшқын әлсіз болса, батареяны ауыстырыңыз (егер қолданылса) немесе электр қосылымын тексеріңіз.

Бұл плитада кез келген ыдысты қолдануға бола ма?

Жандырғыш өлшеміне сәйкес келетін тегіс, тұрақты түбі бар кастрөлдерді пайдаланыңыз. Жалын таба түбінен асып кетпеуі керек. Плитаға зақым келтіруі мүмкін шамадан тыс үлкен табалардан аулақ болыңыз.

Плитаны қауіпсіз қалай тазалауға болады?

Плитаны суытыңыз. Жандырғыш қақпақтарын алып, жылы сабынды суға салып қойыңыз. Тот баспайтын болат/шыны бетті дымқыл шүберекпен және жұмсақ жуғыш затпен сүртіңіз. Never use abrasive cleaners or steam cleaners.

Электр компоненттерінің қуат тұтынуы қандай?

Тұтану және қауіпсіздік клапаны 220-240 В~ қуат көзін қажет етеді. Плитаның өзінде электр қыздыру элементтері жоқ; тек газ жандырғыштары.

Неліктен плита қызғанда және суығанда металл дыбыстарын шығарады?

Бұл қалыпты жағдай. Металл бөлшектер қызғанда кеңейіп, суығанда сығылады, бұл шерту немесе шырт ету дыбыстарын тудырады. Бұл ақау емес.

GTW641KB үшін қосалқы бөлшектерді немесе қызмет көрсетуді қайдан табуға болады?

Gorenje уәкілетті қызмет көрсету орталықтарына хабарласыңыз. Жалпы қосалқы бөлшектерге форсунка жиынтықтары, жандырғыш қақпақтары, термопаралар және басқару тұтқалары кіреді. Тек түпнұсқа бөлшектерді пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GTW641KB GORENJE

Пайдаланушы нускаулығы

Орнату нүскауы

Өзгерту нұсқауы

GT641KB

GTW641KB

Алдымен осы нускаулықты муқият оқып шығыңыз!

Күрметті түтынушымыз,

Біз сіздің заманауи қондырғыларда жоғары сапалы түсінікпен өндірілген құрылғыңыздан ең жақсы тиімділікті алғаныңызды қалаймыз.

Сондыктан, құрылғыны пайдаланбас бұрын осы нұсқаулықты мұқият оқып шығыңыз және оны анықтамалық көз ретінде сақтаңыз. Егер сіз құрылғыны басқа біреуге берсеңіз, оны нұсқаулықпен бірге беріңіз. Пайдалану кезінде пайдаланушы нұсқаулығында көрсетілген барлық нұсқаулар мен ескертулерге құлақ асыңыз және нұсқауларды орынданыз.

Нускаулыкта қолданылған пиктограммалар және олардың мағыналары:

	Пайдалану үшін маңызды ақпарат және пайдалы кеңестер
	Өмірге және мүлікке қауіпті жағдайлар туралы ескерту
	Электр тогының соғуы туралы ескерту
	Өрт қаупі туралы ескерту
	Ыстық беттер туралы ескерту

Пайдаланушы нүсқаулығы құрылғыны тез және қауіпсіз пайдалануға көмектеседі.

• Кұрылғыны орнатпас және пайдаланбас бұрын пайдаланушы нұсқаулығын оқып шығыңыз.
- Кауіпсіздікке қатысты нұсқауларын міндетті түрде орынданаңыз.
- Сізге кейінірек кажет болуы мүмкін болғандықтан нұсқаулықты оңай қол жетімді жерде сақтаңыз.
- Кұрылғымен бірге берілген басқа құжаттарды да оқыңыз.

Осы пайдаланушы нүсқаулығы басқа модельдерде де қолданылуы мүмкін екенін ұмытпаңыз. Модельдер арасындағы айырмашылықтар нүсқаулықта нақты көрсетілген.

МАЗМУНЫ

1.1. Жалпы қауіпсіздік....3

1.2. Балалардың қауіпсіздігі....5

1.3. Электр жұмыстарындағы қауіпсіздік....5

1.4. Пайдалану мақсаты 5

1. OPHATY....6

2.1. Кұрылғыны қолданар алдында....6

2.2. Орнату және қосылымдар....7

2.3. Электр косылымы....10

2.4. Газды косу 10

2.5. Газ өткізбеушілігін тексеру ..... 12

2.6. Соңғы тексеру.... 12

2.7. Кұрылғыны қоқыска тастау .....13

1. КУРЫЛФЫ ТУРАЛЫ: 14

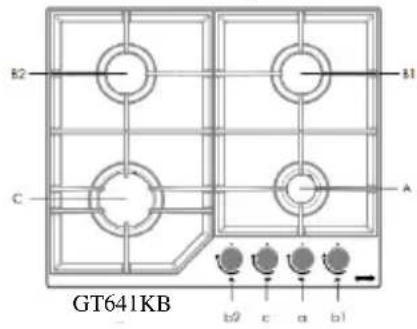

3.1. Жалпы көрініс.... 14

3.2. Сіздің кіріктірілген құрылғыңыздың техникалық сипаттамалары.....14

1. ПЛИТАНЫ ПАЙДАЛАНУ.... 15

4.1. Алғаш рет пайдалану.... 15

4.2. Алғаш рет тазалау.... 15

4.3. Газ плитасын пайдалануға қатысты түсіндірме:....15

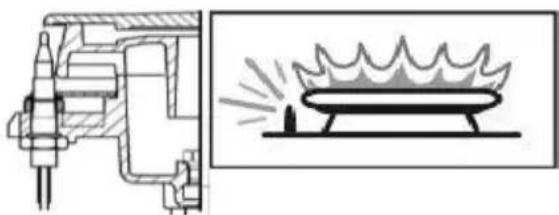

4.4. Газды ажырату үшін қауіпсіздік аппараты....16

Бүл бөлімде адамның жаракат алуы немесе материалдық шығындар қаупінің алдын алуға көмектесетін қауіпсіздік нұсқаулары бар. Егер осы нұсқаулар орындалмаса, кез келген кепілдік жарамсыз болады.

1.1. Жалпы қауіпсіздік

- Осы құрылғы, өздерімен бірге олардың қауіпсіздігіне жауап беретін немесе құрылғыны пайдалануға қатысты нұсқаулар беретін адам болмаса; физикалық, эмоционалдық немесе ақыл-ой қабілеттері шектеулі немесе білімсіз немесе тәжірибесіз адамдардың (соның ішінде балалардың) пайдаланыуна арналмаған. Балаларды бақылай отырып, олардың құрылғымен ойнауына ешкашан рүқсат етпеу керек.

- Күрылғыны «Техникалық сипаттамалар» кестесіндегі мәндерге сәйкес келетін сақтандырғышпен қорғалған штепсельдік розеткаға/желіге қосыңыз.

- Трансформаторды іске қосып немесе қоспай пайдаланатын кезде, жерлендіру қондырғысын білікті электрикке орнатқызуды ұмытпаңыз. Біздің компаниямыз жергілікті ережелерге сәйкес жерлендірусіз қолданылған жағдайда түындауы мүмкін кез-келген зақым үшін жауапкершілік көтермейді.

- Егер куат сымы/штепселі ақаулы болса, құрылғыны пайдаланбаңыз. Уәкілетті сервиске қоңырау шалыңыз.

- Егер құрылғыда ақау болса немесе елеулі зақым болса, құрылғыны пайдаланбаңыз.

- Күрылғыға ешқандай жөндеу жасамаңыз немесе өзгертпеніз. Дегенмен, сіз кейбір мәселелерді шеше аласыз; Мәселелерді шешуге арналған кеңестер үшін 19-бетті қараңыз.

- Күрылғыны оған су шашып немесе су құйып ешкашан жумаңыз! Ток соғу қаупі бар!

- Дәрі қабылдау және/немесе алкогольді ішімдіктерді пайдалану секілді, сіздің ойлау қабілетіңізге әсер етуі мүмкін жағдайларда құрылғыны пайдаланбаңыз

- Орнату, техникалық қызмет көрсету, тазалау және жәндеу кезінде құрылғыны розеткадан ажырату керек.

- Орнату және жәндеу жұмыстарын әрқашан үәкілетті сервис жүзеге асыруы керек. Уәкілеттік берілмеген адамдар жасаған жұмыстардың кесірінен түындауы мүмкін зақымдар үшін өндіруші компания жауап бермейді және құрылғының кепілдігі жарамсыз болады.

- Тамактарыңызда алкогольді қолданған кезде абай болыңыз. Алкоголь, жоғары температурада буланып, ыстық беттерге тиген кезде түтанып кетіп өртке себеп болуы мүмкін.

• Мөрленген қалайы банкалар мен шыны банкілерді қыздырманыз. Қысым көтеріліп, банкаларды жарып жіберуі мүмкін.
• Жанғыш заттарды құрылғының жанына қоймаңыз, өйткені жұмыс кезінде шеттері ыстық болады.
• Барлық желдету түтіктерінің айналасын ашық ұстаңыз.
• Кұрылғы пайдалану кезінде ыстық болуы мүмкін. ыстық бөлшектерді, жылыту элементтерін және т.б. ұстамаңыз.
• Әр қолданғаннан кейін құрылғының, сөніп түрғанына көз жеткізіңіз.
• Кұрылғы және оның қолжетімді бөлшектері қолдану барысында қызып кетеді.
  • Кұрылғы қосылып түрған кезде оны ұстамаңыз.
• Құрылғының әйнегін тазалау үшін өткір және тесетін заттарды пайдаланбаңыз, мұндай заттар сіздің Құрылғыңызға зақым келтіруі мүмкін.
• Ыстық май өртке әкелуі мүмкін болғандықтан, құрылғы жұмыс істеп түрған кезде қадағалауды токтатпаңыз.
• Өрт шыкқан жағдайда, өртті сумен сөндіруге тырыспаңыз, құрылғыны дереу электрден ажыратып, дымқыл бір көрпенің көмегімен қүйіп түрған бөлікті жабыңыз.
• Бу тазарткышты колданбаныз.
• Егер сіздің плитаңыздың әйнегі сынған болса: Барлық оттықтарды және электр жылытқыштардың барлығын дереу сөндіріп, құрылғыны қуат көзінен ажыратыңыз, құрылғының бетіне қол тигізбеңіз, құрылғыны пайдаланбаңыз.
• Плитаның әйнегін тазалау үшін бетті бұзып, әйнектің сынуына әкелетін, абразивті тазартқыш заттарды немесе өткір металл қырғыштарды пайдаланбаңыз.
• Кұрылғыны нейлон, жанғыш және температураға төзімсіз материалдарда қолданбаңыз.

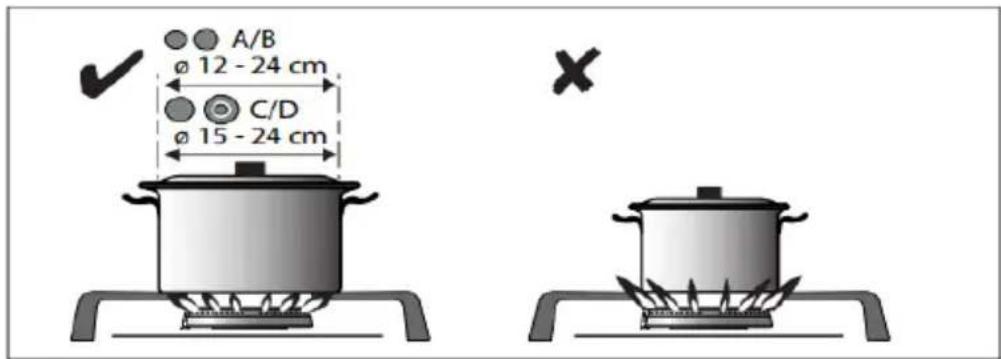

• Плитаның оттықтарына орналастырылатын кәстрөлдер үйлесімді өлшемдерде болуы керек.
• Плитаның түймелері мен иноксидті беттерін қатты, тырналайтын заттармен сүртпеніз, скотч брайтты пайдаланбаныз.
• Егер оттықтың жалыны кенеттен сөніп қалған болса, оттықты басқару өшіп, кем дегенде 1 минут ішінде қайта қосылмайды.

1.2. Балалардың қауіпсіздігі

Құрылғыны пайдалану кезінде және пайдаланудан кейін салқындағанша құрылғының ашық бөлшектері ыстық болады; балалардан аулак ұстаңыз.

• ЕСКЕРТУ: Плитаның торын қолдану барысында қолжетімді бөлшектері ыстық болуы мүмкін. Жас балаларды құрылғыдан аулақ ұстау керек.
• 8 жаска дейінгі балаларға құрылғыға ересек адамдарсыз қол тигізуге болмайды.
• Бүл құрылғыны, егер қауіпсіз пайдалану тәсілдері көрсетілген және қауіптері туралы хабардар етілген жағдайда ғана 8 жастан асқан балалар және/немесе физикалық, сенсорлық немесе ақыл-ой кемістігі бар адамдардың пайдалануына болады.
• Балалар құрылғымен ойнамауы керек. Балалардың, тұрақты бақылауда болмаған кезде құрылғыны тазалауына және оған қызмет көрсетуіне болмайды.
• Орам материалдары балалар үшін қауіпті болуы мүмкін. Орам материалдарын балалардың, қолы жетпейтін жерде сақтаңыз немесе қалдықтар туралы нұсқауларға сәйкес оларды сұрыптап, қоқыска тастаңыз.

1.3. Электр жұмыстарындағы қауіпсіздік

• Электр жабдыктары мен жүйелерінде жасалатын кез-келген жұмысты уәкілетті және білікті мамандар жүзеге асыруы керек.
• Бул кұрылғы қашықтан басқару жүйесі арқылы басқаруға арналмаған.
• Кез-келген зақым болған жағдайда құрылғыны өшіріп, қуат көзінен ажыратыңыз. Ол үшін үйдегі сақтандырғышты өшіріңіз.
• Сактандырғыш тогының, құрылғының, тогына сәйкес келетініне көз жеткізіңіз.

1.4. Пайдалану мақсаты

Бүл құрылғы үйде пайдалануға арналған. Оның коммерциялық мақсатта пайдаланылуына рұқсат етілмейді.

"ЕСКЕРТУ: бүл құрылғыны тек тамақ пісіру үшін пайдалануға болады. Оны бөлмені жылыту сияқты әртүрлі мақсаттарда қолдануға болмайды." Өндіруші, дұрыс пайдаланбау немесе тасымалдау кезінде келтірілген зақым үшін жауапкершілік көтермейді. Сіз сатып алған құрылғының қызмет ету мерзімі - 10 жыл. Бүл, құрылғының көрсетілгендей жұмыс істеуі үшін өндірушінің қажетті қосалқы бөлшектерді сақтау уақыты.

2. OPHATY

2.1. Кұрылғыны қолданар алдында

Электрлік және/немесе газ қондырғысы сәйкес келетініне көз жеткізіңіз. Олай болмаса, білікті электрик пен сантехникті шақырып кажетті баптауларды жасатыңыз.

Құрылғы орналастырылатын жерді, сондай-ақ электрлік және/немесе газ қондырғысын дайындау тұтынушының жауапкершілігі болып есептелінеді.

Құрылғыны орнату кезінде электр және/немесе газға қатысты жергілікті стандарттарда көрсетілген ережелер сақталуы керек.

Құрылғыны орнатпас бұрын оның зақымдалмағанын тексеріңіз. Егер құрылғы зақымдалған болса, оны орнатпаңыз. Зақымдалған құрылғыдар сіздің қауіпсіздігіңізге қауіп төндіреді.

Газ жабдықтары мен жүйелеріндегі кез-келген жұмысты тіркелген және білікті адамдар жүзеге асыруы керек.

Құрылғыларда жану нәтижесінде пайда болатын газдарды шығарып тастайтын жүйе жок. Құрылғы, қолданыстағы орнату ережелеріне сэйкес орнатылЫП, қосылуы керек. Желдетуге қатысты қойылған талаптарға ерекше назар аудару керек.

Жану үшін қажетті ауа бөлмедегі ауадан алынады және шығарылған газдар тікелей бөлменің ішіне беріледі.

Бөлменің жақсы желдетілуі сіздің құрылғыңыздын қауіпсіз жұмыс істеуі үшін өте маңызды. Егер бөлмені желдетуге арналған терезелер мен есіктер болмаса, қосымша желдеткіш орнатылуы керек.

Ас үйдің ауданы 8 м²-ден артық болуы керек.

Ас үйдің көлемі 20 м³-ден артық болуы керек.

Түтін мүржасы еденнен 1,80 метр биіктікте, диаметрі 150 мм және сыртқы атмосфераға ашық болуы керек.

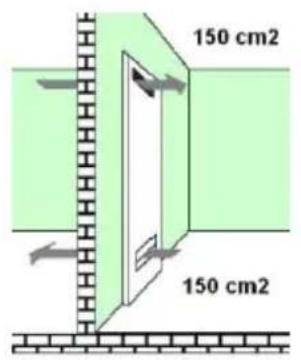

Желдету торы ас үй еденіне жақын сыртқы атмосфераға ашылатын түрде кем дегенде75 см² болуы керек.

2.2. Орнату және қосылымдар

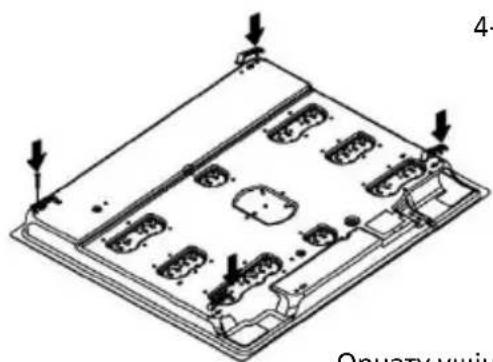

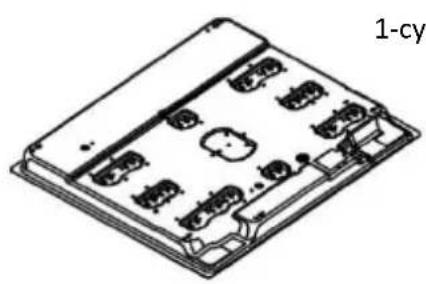

2.2.1. Орнатылғанға дейін кіріктірілген плитаны дайындау

Плитаңыздың қаптамасынан шығатын полимерге төңкеріп салып силиконды тартып алыңыз.

Силиконды иноксидті құрылғыларда иноксидті бетке, ал шыны плита құрылғыларда әйнек бетіне тартыңыз.

Қаптаманың ішінен шыққан силиконды көрсетілгендей плитаның айналасына тартыңыз.

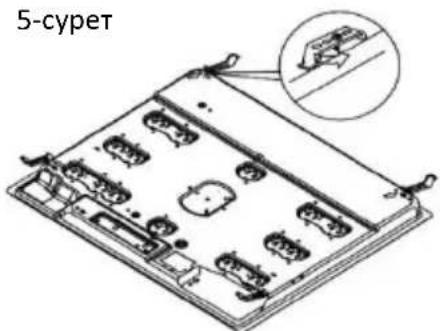

Орнату үшін аяктарды қосу

Орнату үшін аяктарды көрсетілгендей

6-cypet

1. Эйнек
2. Силикон тығыздағыш
3. Табандык

4. Косылу аппараты

5. Буранда


1. Жоғарғы табандық
2. Силикон тығыздағыш
3. Устелдің үстіңгі тактайы
4. Косылу ысырмалары

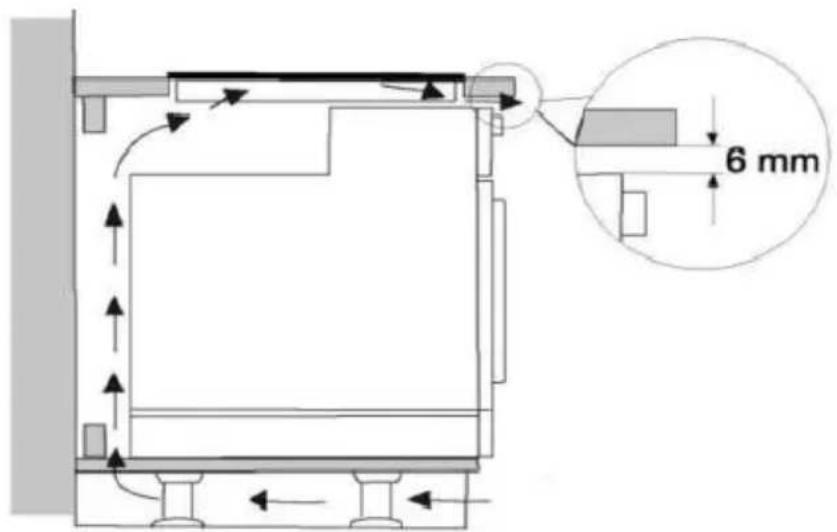

Плитада сүйықтықтың құыстар арқылы шкафқа ағып кетуіне жол бермейтін тығыздағыш бар. Бүл тығыздағышты орнату үшін, жоғарыда суреттермен сипатталғандай тығыздағышты жабыстырыңыз. Плитаңызды төңкеріп, резеңке тығыздағыштың қорғаныш жолағын алып тастап, оны плитаға жабыстырыңыз, тығыздағыштың екі үшы да бір-біріне сәйкес келуі керек. Орнату пластиналарын бұранданың көмегімен 5-сурette көрсетілгендей етіп орнатыңыз. Содан кейін плитаны пісіру алаңындағы саңылауға салыңыз.

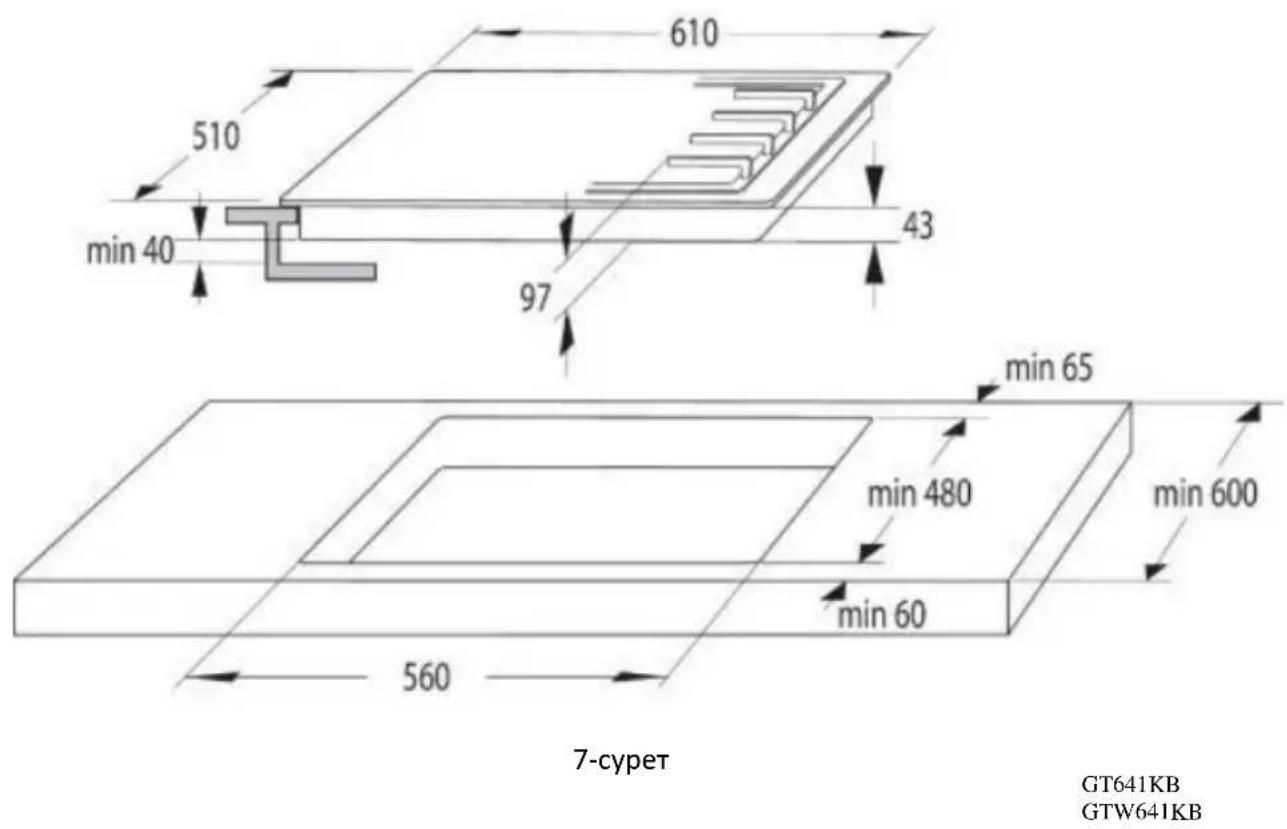

Курылғының өлшемдері

Плитаны орналастыру үшін үстелдің үстіңгі тақтайын кесу өлшемі 7-суретте көрсетілген. Осы өлшемдерге сәйкес кесілген үстіңгі тақтайға бұрын алдын-ала дайындаған плитаны орнатыңыз. Егер сіз плитаны кіріктірілген пеште қолданатын болсаңыз, онда пеш пен плита арасындағы ауа айналымы үшін 8 және 9-суреттерде көрсетілгендерді орындаңыз.

8-cypet

9-cypet

Құрылығыны иноксидті беттегі қорғаныс қабығын алып тастағаннан кейін қолдана бастаңыз.

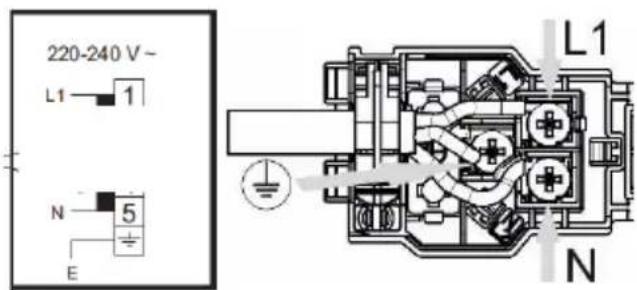

2.3. Электр косылымы

Құрылғыны міндettі түрде жерге түйықталған сызықпен пайдалану керек! Өндіруші жерге түйықтау сызығынсыз пайдаланылған жағдайда орын алуы мүмкін зақымдарға жауапты болмайды.

Кәсіби емес адамдар іске асырған орнатудан түындайтын ток соғу, қысқа түйықталу немесе өрт қаупі! Құрылғыны электр желісіне тек үәкілетті және білікті маман ғана қосуға болады және Құрылғының кепілдігі тек дұрыс орнатқаннан кейін басталады.

Куат сымының зақымдануы салдарынан электр тогының соғуы, қысқа түйықталу немесе өрт қаупі! Қуат сымын ұсақтамаңыз, бүктемеңіз немесе қыспаңыз немесе құрылғының ыстық бөлшектеріне тигізбеңіз. Егер қуат сымы зақымдалған болса, оны білікті электрик ауыстыруы керек.

• Куат көзі туралы ақпарат құрылғының түр жапсырмасында көрсетілген мәліметтерге сәйкес келуі керек. Түр жапсырмасын құрылғының артынан немесе астынан көруге болады.
• Кұрылғының байланыс кабелі техникалық сипаттамаларға және электр энергиясын тұтынуға сәйкес келуі керек;

Ток соғу қаупі бар! Электр қондырғысында қандай да бір жұмысты бастамас бұрын құрылғыны электр желісінен ажыратыңыз.

2.4. Газды косу

Газ жабдыктары мен жүйелеріндегі кез-келген жұмысты уәкілетті және білікті адамдар жузеге асыруы керек.

Орнатпас бұрын, жергілікті тарату (газ түрі мен газ қысымы)

жағдайлары құрылғының параметрлеріне сәйкес келетіндігін тексеріңіз.

2.4.1. Сүйылтылған мұнай газын қосу

Плитаңызда қолданылатын газ түтігі мен газ реттегішінің қауіпсіз болувина көз жеткізіңіз. Газды әкелетін түтікті плитаңыздын артындағы түтіктің ұшына салып, оны металдан жасалған қыскыш және бұрағыштын көмегімен қысыңыз. (10-сурет)

Оның қысылғанына көз жеткізіңіз.

Курылғының газ түтігінің ұзындығы 1500 мм-ден аспауы керек.

Сүйылтылған мұнай газы үшін қолданылатын реттегіштің қысымы 300ммсс және сертификатталған болуы керек.

Газды әкелетін түтік, құрылғының артындағы ыстық бөліктен әтпеуі керек. Газ түтігі 90°C-тан (градус) температурадан аспауы керек.

Колданудың алдында жүйенің газ жібермейтініне көз жеткізіңіз

1- G1/2 Emik(муфта)
2- Силикон төсемі
3- G1/2 Түтіктің кіретін жері (газ қабылдағыш)
4- Металл кыскыш
5- Газ түтігі (ішкі диаметрі 8 мм)

10-cypet

1- G1/2 Emik)
2- Силикон төсемі
3- G1/2 ТГ түтік (EN 14800 стандартына сай табиғи газға арналған түтік)

11-cypet

Егер сіздін құрылғыңыз табиғи газ үшін реттелген болса, құрылғыңызды тиісті табиғи газды тарату компаниясына қарайтын монтаждау компаниясына қостырыңыз. Құрылғыңыздың табиғи газ қосылымы - «½».

Құрылғыңызды сұйылтылған мұнай газынан табиғи газға немесе табиғи газдан сұйылтылған мұнай газына ауыстырғыңыз келсе, ең жақын сервиске хабарласыңыз және газды конверсиялау үшін қажетті параметрлерді орнатқызыңыз.

2.5. Газ өткізбеушілігін тексеру

Реттегішті немесе табиғи газ клапанын ашып, орнатылған қосылымға көбік сабынды судың көп мөлшерін қолданып, газдың шыққанын/шықпағанын тексеріңіз.

Ешкашан жалынмен тексермеңіз.

2.6. Соңғы тексеру

1. Куат сымын жалғаңыз және құрылғының сақтандырғышын қосыңыз.

2. Функцияларын тексеріңіз.

2.6.1. СМГ-ТГ / ТГ-СМГ конверсиясы

12-cypet

12-сурette көрсетілгендей оттықтың қақпағы мен оттықты көтеріңіз.

12.1-суретте көрсетілгендей 7мм-лік розетка бұрағышының, көмегімен инжекторды бұрап алыңыз.
12.2-суретте көрсетілгендей конверсиялатын инжекторды (D) орнатыңыз.

(1-кестені караңыз)

12.3-суретте көрсетілгендей етіп оттықты орнына салыңыз. Конверсиялауды қамтамасыз еткеннен кейін рет-ретімен оттықтарды жағыңыз және басқару тақтасындағы түймені шешіп алып, газ клапанындағы (12.4 кран) немесе клапан бағанасының ішіндегі бұранданы қатайту немесе босату арқылы төмен жалын мөлшерінің, реттелуі қажет.

2.7. Курылғыны кокыска тастау

2.7.1. Каптаманы жою

Орам материалдары балалар үшін қауіпті. Орам материалдарын балалардың қолы жетпейтін жерде сақтаңыз.

Курылғының орамасы, қайта өнделген материалдардан жасалған.

Қалдықтарға қатысты нұсқауларға сәйкес оларды сұрыптап қоқыска тастаңыз.

Оларды кэдімгі үй қоқысымен бірге тастамаңыз.

2.7.2. Кейінірек жузеге асырылатын тасымалдау

• Кұрылғының түпнұсқалық қорабын сақтаңыз және құрылғыны осы қорапта тасымалданыз. Қорапта көрсетілген нұсқауларды орынданыз. Егер түпнұсқа қорабы болмаса, құрылғыны көпіршікті орауыш материалымен немесе қалың картонға орап алыңыз және мықтап байлаңыз.
• Какпактар мен кәстрөлдердің тірегіштерін таспамен мыктап бекітіңіз.
• Кұрылғының үстіне басқа заттарды қоймаңыз. Құрылғыны тігінен тасымалдау керек.
• Тасымалдау кезінде орын алған болуы мүмкін кез-келген зақымдарға қарсы құрылғының жалпы түрін тексеріңіз.

2.7.3. Ескі кұрылғыны жою

Ескі құрылғыны қоршаған ортаға зиян тигізбейтіндей етіп тастаңыз.

Бүл құрылғының үстінде, электрлік және электрондық жабдық қалдықтарын бөлек жинау керектігі туралы белгі (WEEE) бар. Бүл дегеніміз, құрылғының қоршаған ортаға әсерін азайту үшін қайта өндеу немесе бөлшектеу туралы ЕО 2002/96/EC Еуроодактық нұсқауға сәйкес іс жүргізу керек екенін білдіреді.

Косымша акпарат алу үшін жергілікті және аймақтық билік органдарына хабарласыңыз.

Бақылау астында қалдықтарды жинауға процесіне енгізілмеген электрондық құрылғылар; құрамында зиянды заттар болғандықтан, қоршаған ортаға да, адам денсаулығына да қауіп төндіреді.

Сіз құрылғыны қалай тастау туралы үәкілетті сатушыңызға немесе қалалық қоқыс жинау орталығына хабарласа аласыз.

Құрылғыны қоқыска тастамас бұрын, алаларға қауіп төніп қалмас үшін, штепсельдік үшты кесіп алыңыз және бар болса қақпағының құлпын сындырып тастаңыз.

3. КУРЫЛФЫ ТУРАЛЫ:

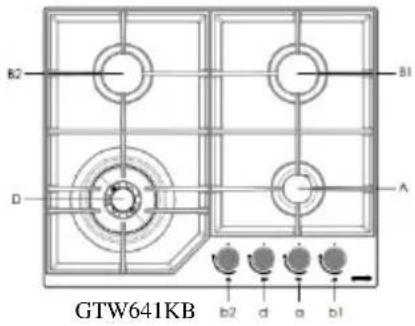

3.1. Жалпы көрініс

Аа-Кішкентай Оттық
Вb – Орташа Оттык
Сс – Улкен Оттык
Dd - Yok OTTbK

3.2. Сіздің кіріктірілген құрылғыңыздың техникалық сипаттамалары

Тутыну көрсеткіштері

(тек ЕО) №66/2014 ережесі бойынша акпарат
EN60350-2 (G30-30 мбар) стандарты бойынша элшеу

Модельді сәйкестендіру	GT641KB		GTW641KB
Плитаның түрі	Газ плитасы		Газ плитасы
Газ оттықтарының саны	4		4
Жылыту технологиясы	Газ оттығы		Газ оттығы
Газдың түрі	G20	G30	G20	G30
Әрбір газ оттығы үшін энергия тімділігі(Еегас оттығы)%-бен жартылай жылдам оттық	56,79	58,51	56,79	58,51
Әрбір газ оттығы үшін энергия тімділігі(Еегас оттығы)%-бен жылдам оттық	54,45	54,07	-	-
Әрбір газ оттығы үшін энергия тімділігі(Еегас оттығы)%-бен Уок оттық	-	-	52,99	52,91
Газ плитасы үшін энергия тімділігі (Еегас плитасы),%-бен	56	57	55,5	56,6

Компания құрылғының сапасын жақсарту үшін алдын-ала ескертусіз техникалық сипаттамаларға өзгерістер енгізе алады.

Нүсқаулықтағы суреттер схемалық суреттер болып табылады және сіздің құрылғыңызға дәл сәйкес келмеуі мүмкін.

Кұрылғыдағы белгілерде немесе құрылғымен бірге берілген басқа да баспа кұжаттарында көрсетілген көрсеткіштер, қолданыстағы стандарттарға сәйкес зертханалық жағдайда алынған көрсеткіштер болып табылады. Бүл өрсеткіштер құрылғыны пайдалану және қоршаған орта жағдайларына байланысты әр түрлі болуы мүмкін.

4. ПЛИТАНЫ ПАЙДАЛАНУ

4.1. Алғаш рет пайдалану

Иноксидті бетіндегі қорғаныс қабығын алып тастағаннан кейін пайдалана бастаңыз.

4.2. Алғаш рет тазалау

Кейбір жуғыш заттар немесе тазартқыш заттар құрылғы бетін мдауы мүмкін.

1. Орам материалдарының барлығын алып тастаңыз.
2. Кұрылғының бетін дымқыл шүберекпен немесе губкамен сүртіп, құрғақ шүберекпен сүртіп кептіріңіз.

4.3. Газ плитасын пайдалануға қатысты түсіндірме:

1: Газ плитасының түймесін басып тұрып сағат тіліне қарсы бұраңыз және жоғары отқа қойыңыз.
2: Плитаңыздың ерекшелігіне сәйкес отты жағыңыз.
3: Жалын күйін мөлшерін қалағаныңыздай реттеңіз.
4: Калағаныңыздай пісіру аяқталғаннан кейін, ыстық плитаның комфоркасын өшіру үшін, плитаның түймесін сағат тілінің бағытымен жоғарыға бұраңыз.

Тексеру:

(1) Басыңыз
(2) Солға бұраңыз + басып устап тұрыңыз
(3) 3 секунд басып устап тұрыңыз.

Ыдыстың өлшемі мен газ жалынының мөлшері сәйкес келуі керек. Газдың жалыны ыдыстың түбінен тасымайтындай етіп реттелуі керек. Ыдысты кәстрөл тірегіштерінің дәл ортасына қойыңыз.

4.4. Газды ажырату үшін қауіпсіздік аппараты

Жылу аппараты қауіпсіздік механизмін іске қосады және сүйықтық тасып кеткен жағдайда, жоғарғы оттықтар сөніп қалған жағдайда, газды дереу өшіреді.

1: Газ плитасының түймесін басып тұрып сағат тіліне қарсы бұраңыз және жоғары отқа қойыңыз.

2: Плитаңыздың ерекшелігіне сәйкес отты жағыңыз.

3: Жанғаннан кейін түймені тағы да 3-5 секунд басып тұрып қауіпсіздік жүйесінің іске қосылуын қамтамасыз етіңіз.

4: Егер түймені басып, босатканнан кейін жанбай қалса, сол әрекетті түймен 15 секунд басып устап турып қайталаңыз.

5: Жалынның мөлшерін қалағаныңыздай реттеңіз.

6: Қалағаныңыздай пісіру аяқталғаннан кейін плитаның комфоркасын өшіру үшін, плитаның түймесін сағат тілінің бағытымен жоғарыға бураңыз.

Плита үнемі тазаланып түрса, құрылғының қызмет ету мерзімі артады және жиі кездесетін мәселелер азаяды.

Ток соғу қаупі бар!

Тазалауды бастамас бұрын, ток соғу қаупін болдырмас үшін құрылғыны ток көзінен ажыратыңыз.

Ыстық беттер күйіктерге әкелуі мүмкін!

Тазаламас бұрын, құрылғы суығанша күтіңіз.

- Құрылғыны әр қолданған сайын мұқият тазалап отыру керек. Осылайша, тамақ қалдықтары оңай тазаланады және Құрылғы кейінірек қайта қолданылған кезде бүл қалдықтардың өртенуіне жол берілмейді.

- Кұрылғыны тазалау үшін арнайы тазартқыш қажет емес. Ыдыс сабынды, жылы су мен жұмсақ шүберекпен немесе губкамен тазалап, құрғақ шүберекпен кептіріңіз.

• Тазалап болғаннан кейін қалған сүйықтықтарды толығымен алып тастағаныңызға және тамақ пісіру барысында айналасына шашырап кеткен тамақтарды дереу тазалағаныңызға көз жеткізіңіз.
• Тот баспайтын немесе иноксидті беттер мен түтқаларды тазарту үшін құрамында қышқыл немесе хлор бар тазартқыш заттарды пайдаланбаңыз. Жұмсақ сабынды шуберекпен және сүйық (абразивті емес) жұғыш затпен, бір бағытта сүртуге мән беріп тазалаңыз.

Кейбір жуғыш заттар немесе тазартқыш заттар бетті зақымдауы мүмкін. Абразивті жуғыш заттарды, тазартқыш ұнтақтарды/кремдерді немесе өткір заттарды пайдаланбаңыз.

Құрылғыны тазалау үшін бу тазалағыштарын пайдаланбаңыз.

Баскару панелі мен баскару түткасын дымқыл шуберекпен тазалаңыз құрғақ шуберекпен сүртіп кептіріңіз.

Баскару тактасы зақымдалуы мүмкін! Баскару тактасын тазалау үшін баскару тетігін шешіп алмаңыз.

5.3. Плитаны тазалау

Плитаңызды тазалау үшін арнайы плита тазартқыштың немесе басқа арнайы тазартқыш құралдардың қажеті жоқ. Плитаны әлі жылы болған кезде дымқыл шүберекпен сүртуге кеңес беріледі.

Металл спиралдан жасалған губка

Тазартк ыш үнтақ

Пеш спрейі

Курылғы жұмыс істемейді.

√ Кұрылғының штепселі (жерге түйықталған) розеткаға қосылмаған болуы мүмкін. Штепселдің розеткаға қосылғанына көз жеткізіңіз.
Сақтандырғыш ақаулы немесе жарылған болуы мүмкін. Сақтандырғыш қорабындағы сақтандырғыштарды тексеріңіз. Егер сақтандырғыш жарылған болса, оны қайтадан іске қосыңыз.

Курылғадан от шығады, бірақ жанбайды.

√ Газ бітіп қалған болуы мүмкін.
√ Цилиндр клапаны немесе табиғи газ клапаны жабық болуы мүмкін.
√ Егер табиғи газ қосылған үйлерде газдың шығып кетуін анықтайтын детектор болса, ол газдың шығып кетуді анықтаған және газды ажыратқан болуы мүмкін.
√ Инжектор бітеліп қалған болуы мүмкін.

Жалын элсіз.

√ Цилиндрdegі газ бітіп қалған болуы мүмкін.
√ Инжектор бітеліп қалған болуы мүмкін.

Курылғы қызған және салқындаған кезде металл дыбыстары естіледі.

√ Металл бөлшектер қызған кезде олар кеңейіп, дауыс шығаруы мүмкін. Бүл ақаулықтың себебі емес.

Егер сіз осы бөлімdegі нүсқауларды орындағаныңызға қарамастан мәселеңізді шеше алмасаныз, нөміріне қоңырау шалып техникалық қолдау ала аласыз. Жұмыс істемейтін құрылғыны өзіңіз жөндеуге ешқашан тырыспаңыз.

gorenje

UA
