Vrsta izdelka	Električni pretočni bojler (netlačni)
Model	TEG5U (serija TEG 0520 / TEG 1020)
Prostornina	5,5 L (TEG 0520) / 9,8 L (TEG 1020)
Moč	2000 W
Napetost	230 V~
Zaščitni razred	I
Stopnja zaščite IP	IP24
Energijski razred	A
Učinkovitost ogrevanja vode (ηwh)	35,2% (TEG 0520) / 35,3% (TEG 1020)
Letna poraba električne energije	525 kWh (TEG 0520) / 523 kWh (TEG 1020)
Dnevna poraba električne energije	2,475 kWh (TEG 0520) / 2,464 kWh (TEG 1020)
Čas ogrevanja (10°C do 65°C)	10 min (TEG 0520) / 20 min (TEG 1020)
Nastavitve temperature termostata	e (~41°C za TEG 0520, ~35°C za TEG 1020), II (55°C), III (75°C), * (zaščita pred zmrzovanjem ~9°C)
Način namestitve	Nad pomivalnim koritom (O/A) ali pod pomivalnim koritom (U/A)
Sistem povezave	Pretočni (netlačni) s priloženo mešalno pipo
Teža (prazna)	3,5 kg (TEG 0520) / 4 kg (TEG 1020)
Teža (polna)	8,5 kg (TEG 0520) / 14 kg (TEG 1020)
Dimenzije embalaže (ŠxVxG)	215x265x425 mm (TEG 0520) / 275x320x500 mm (TEG 1020)
Varnostne funkcije	Termična zaščita, povratni ventil, redukcijski ventil (če >5 bar)
Vzdrževanje	Odstranjevanje vodnega kamna pri pooblaščenem servisu vsaki 2 leti; zunanjost čistite z blagim detergentom

Pogosto zastavljena vprašanja - TEG5U GORENJE

Kako namestim bojler?

Namestitev mora opraviti usposobljeno osebje v skladu z veljavnimi predpisi in navodili proizvajalca. Bojler je namenjen pretočnim (netlačnim) sistemom in mora biti nameščen na steno z vijaki premera najmanj 5 mm. Izberite različico nad ali pod pomivalnim koritom glede na potrebe.

Kako napolnim bojler pred prvo uporabo?

Pred priključitvijo na elektriko napolnite bojler z vodo tako, da odprete pipo za toplo vodo na mešalni pipi. Ko voda enakomerno teče iz odprtine, je bojler poln. Nikoli ne vklopite brez vode, saj bi to poškodovalo termično varovalko.

Katere nastavitve temperature so na voljo?

Gumb termostata ima nastavitve: 'e' (varčno, ~41°C za TEG 0520, ~35°C za TEG 1020), II (55°C), III (75°C) in '*' (zaščita pred zmrzovanjem ~9°C). Položaj 'e' priporočamo za vsakodnevno uporabo.

Kako očistim bojler?

Zunanjost očistite z blago raztopino detergenta. Ne uporabljajte topil ali abrazivnih čistil. Za notranje odstranjevanje vodnega kamna vsaki dve leti kontaktirajte pooblaščeni servis.

Ali lahko bojler popravim sam?

Ne. Ne poskušajte sami popravljati. Za morebitne napake kontaktirajte najbližjega pooblaščenega serviserja. Nepooblaščena popravila lahko povzročijo nadaljnjo škodo in razveljavijo garancijo.

Kaj naj naredim, če bojler ne greje?

Najprej preverite, ali je bojler pravilno napolnjen z vodo in ali je napajanje priključeno. Če kontrolna lučka ne sveti, je morda termična varovalka sprožila zaradi suhega ogrevanja. Kontaktirajte pooblaščeni servis za zamenjavo varovalke.

Kako zaščitim bojler pred zmrzovanjem?

Če bojlerja dalj časa ne boste uporabljali v zmrzovalnih pogojih, nastavite termostat na položaj '*' (zaščita pred zmrzovanjem, ~9°C) in ga pustite priključenega na elektriko. Če ga odklopite, izpustite vso vodo iz bojlerja skozi dovodne/izhodne cevi.

Kakšen je energijski razred tega bojlerja?

Bojler je ocenjen z energijskim razredom A, z učinkovitostjo ogrevanja vode (ηwh) približno 35% in letno porabo električne energije približno 525 kWh za model 5,5 L.

Kakšna pipa je potrebna?

Uporabiti je treba namensko pretočno (netlačno) mešalno pipo. Za namestitev nad pomivalnim koritom uporabite pipo za nad pomivalnim koritom, za pod pomivalnim koritom pa podpultno pipo. Padec tlaka na pipi, ko je popolnoma odprta, ne sme presegati 0,2 bara.

Ali je povratni ventil potreben?

Da, na dovod hladne vode pred mešalno pipo je treba namestiti povratni ventil, da preprečite povratni tok, ko je oskrba z vodo prekinjena. Če tlak v omrežju presega 5 barov, je potreben tudi redukcijski ventil.

NAVODILA ZA UPORABO TEG5U GORENJE

Navodila za uporabo 4

Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem će so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.

Otroci se ne smejo igrati z aparatom.
Čiščenja in vzdrževanja aparata ne smejo izvajati otroci brez nadzora.
Vgradnja mora biti izvedena v skladu z veljavnimi predpisi in po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen monter.
⚠️ Grelnik je grajen za pretočni (netlačni) sistem priključitve na vodovodno omrežje!
Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo.
Če boste grelnik vode izključili iz električnega omrežja, morate ob nevarnosti zamrznitve, vodo iz njega iztočiti.
⚠️ Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.

Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo potrebo po proizvodnji osnovnih materialov (na primer kovine), ki zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tako zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz plastike in kovin ponovno vrnemo v različne proizvodne procese.

Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za odlaganje odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka. PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna lahko opravi samo pooblaščena servisna služba.

VGRADNJA

Grelnik vgradite po shemi in tabeli z merami za vgradnjo v prostor, kjer ne zmrzuje, vendar čim bližje odjemnim mestom. Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 5 mm.

Glede na vašo potrebo lahko izbirate med nadumivalniškim tipom (TEG 0520 O/A; TEG 1020 O/A) in podumivalniškim tipom (TEG 0520 U/A; TEG 1020 U/A).

	A	B	C	D	E
TEG 0520 O/A	390	264		256	213
TEG 0520 U/A	390		138	256	213
TEG 1020 O/A	471	371		310	265
TEG 1020 U/A	471		196	310	265

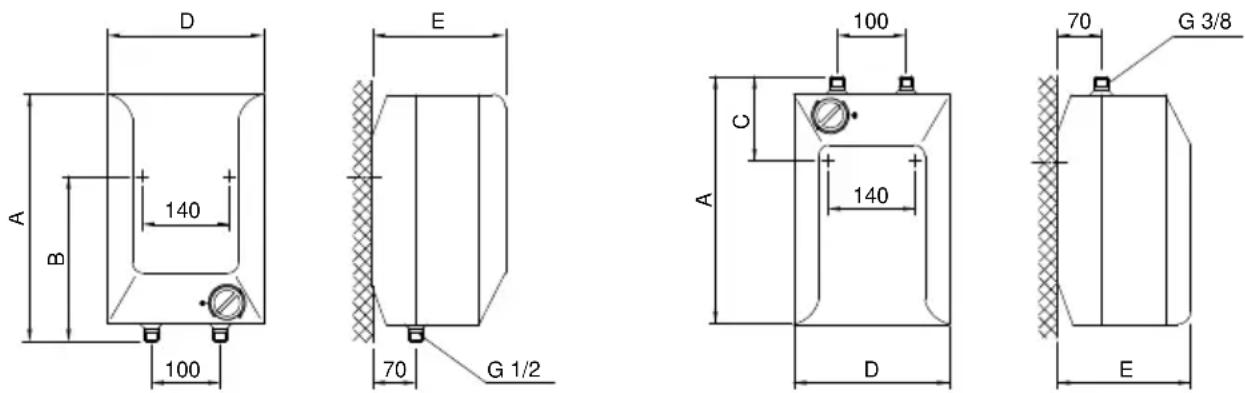

Priključne in montažne mere grelnika [mm]

Nadumivalniška izvedba
Podumivalniška izvedba

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Grelnik je grajen za pretočni (netlačni) sistem priključitve. Ta sistem omogoča odjem vode samo na enem odjemnem mestu. Priključitev je potrebno izvesti v skladu s shemo vodovodnega priključka.

Za pretočni sistem priključitve morate vgraditi ustrezno mešalno baterijo. Za nadumivalniško izvedbo potrebujete nadumivalniško pretočno baterijo, za podumivalniško izvedbo pa podumivalniško pretočno baterijo. Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče. Na dotočno cev pred mešalno baterijo je potrebno obvezno vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Če tlak v vodovodnem omrežju presega 5 barov, morate pred mešalno baterijo vgraditi še redukcijski ventil.

Pri izbiri pretočne mešalne baterije namenite posebno pozornost podatku proizvajalca o padcih tlaka zaradi uporov, ki nastopajo pri pretoku vode skozi mešalno baterijo. Pri popolnoma odprtem iztočnem ventilu ta ne sme presegati 0,2 bara. Na izlivno cev mešalne baterije prav tako ne smete priključiti nobene naprave na vodni pogon ali vodnega razpršilca, ki bi lahko povzročil povečanje tlaka v kotlu grelnika. Če se ne boste držali teh napotkov, lahko pride med obratovanjem do poškodbe grelnika.

Nadumivalniška izvedba

Podumivalniška izvedba

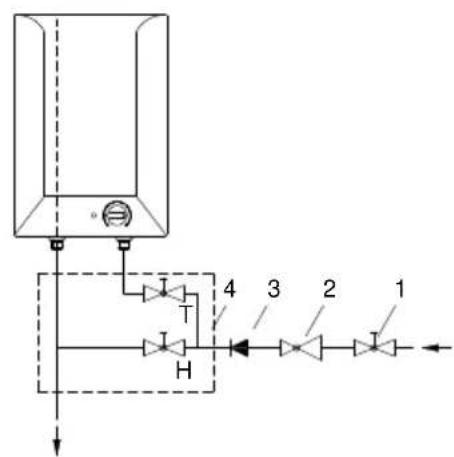

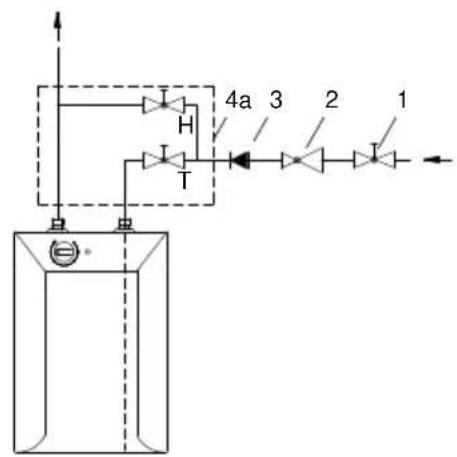

Legenda:

1 - Zaporni ventil
2 - Redukcijski ventil
3 - Nepovratni ventil
4 - Pretočna mešalna baterija - nadumivalniška

4a - Pretočna mešalna baterija - podumivalniška

H - Hladna voda
T - Topla voda

Pred električno priključitvijo morate grelnik obvezno napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije. Če grelnika ob priključitvi ne boste napolnili z vodo, bo ob prvem vklopu prišlo do poškodbe toplotne varovalke in grelnik sploh ne bo deloval.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. V električni inštalaciji mora biti vgrajena priprava za ločitev vseh polov. Grelnik priključite na električno omrežje preko priključnega kabla. Če želite vgrajeni kabel nadomestiti z novim, daljšim, lahko vgrajeni kabel odstranite, novega pa pritrdite v kabelsko uvodnico ter žice kabla privijačite v priključno sponko. Da to lahko storite morate najprej sneti plastično oblogo grelnika.

To storite tako, da najprej odstranite ploščico (velja za modele z vstavno ploščico), ki je vstavljena v sprednjo stran plastične obloge. Ploščico sprostite na ta način, da v režo med vstavno ploščico in plastično oblogo najprej ob gumbu termostata nato pa še na strani nasproti gumba previdno porinete izvijač. Ko ploščico sprostite na obeh straneh, jo lahko odstranite z roko. Nato odstranite gumb termostata in odvijete pritrdilni vijak pod gumbom. Nazadnje odvijačite še vse vijake za pritrditev plastične obloge in oblogo odstranite.

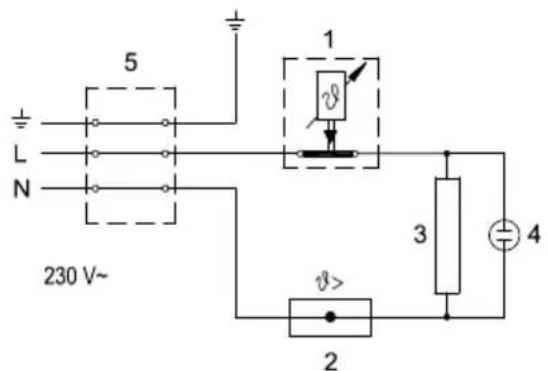

Legenda:

1 - Termostat
2 - Toplotna varovalka
3 - Grelo
4 - Kontrolna svetilka
5 - Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

± - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode do 75 °C. Priporočamo nastavitev gumba na položaj "e". Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 41 °C pri TEG 0520 oz. približno 35 °C pri TEG 1020, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo (poz. II - 55 °C in III - 75 °C). Delovanje električnega grela pokaže kontrolna svetilka, ki sveti vse dokler se voda v grelniku ne segreje do izbrane temperature ali do namenskega izklopa. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč baterijo lahko pokvarite.

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj "*". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 9 °C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti Voda iz grelnika se izprazni skozi dotočno/odtočno cev grelnika. Zunanjost grelnika čistite z blagimi tekočimi čistili. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Prvi pregled naj pooblaščena servisna služba opravi približno dve leti po priključitvi. Ob pregledu se po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

TEHNIČNE LASTNOSTI APARATA

Tip		TEG 0520 O/A	TEG 0520 U/A	TEG 1020 O/A	TEG 1020 U/A
Določeni profil obremenitve		XXS	XXS	XXS	XXS
Razred energijske učinkovitosti		A	A	A	A
Energijska učinkovitostpri ogrevanju vode (ŋwh)1)	[%]	35,2	35	35,3	35,1
Letna porabaelektrične energije1)	[kWh]	525	527	523	525
Dnevna porabaelektrične energije2)	[kWh]	2,475	2,49	2,464	2,477
Nastavitev temperature termostata		e*
Vrednost "smart"		0	0	0	0
Prostornina	[l]	5,5	5,7	9,8	9,9
Masa / napolnjen z vodo	[kg]	3,5 / 8,5		4 / 14
Priključna moč	[W]	2000
Napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP24
Čas segrevanja od 10 °C do 65 °C	[min]	10		20
Mere embalaže	[mm]	215x265x425		275x320x500

* pozicija termostata na oznaki "e" ustreza pri 41 °C pri TEG 0520 oz. 35 °C pri TEG 1020

1) Uredba komisije EU 812/2013; EN 50440

2) EN 50440

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.

Navodila za uporabo so na voljo tudi na naših spletnih straneh

http://www.gorenje.com.

WARNINGS

Električna spojna shema
