Znamka	Gorenje
Model	KAM 26 N F1 PDH
Tip izdelka	Split klima naprava (notranja + zunanja enota)
Hladilna zmogljivost	2.6 kW (≈ 9,000 BTU/h)
Grejalna zmogljivost	2.7 kW (toplotna črpalka)
Energijski razred	A (Hlajenje) / A+ (Gretje) – običajno
Hladilno sredstvo	R32
Dimenzije notranje enote (V׊×G)	290 × 820 × 200 mm
Dimenzije zunanje enote (V׊×G)	550 × 780 × 300 mm
Teža notranje enote	9 kg
Teža zunanje enote	25 kg
Napajanje	220-240 V ~ 50 Hz
Raven hrupa notranje enote	25 – 40 dB(A)
Raven hrupa zunanje enote	50 – 55 dB(A)
Funkcije	Hlajenje, Gretje, Razvlaževanje, Ventilator, Nočni način, Turbo
Tip filtra	Pralni protibakterijski filter
Vzdrževanje	Očistite zračne filtre vsaka 2 tedna; strokovni servis letno
Varnostne funkcije	Samodejni ponovni zagon, zaščita pred pregrevanjem, otroška ključavnica (daljinski upravljalnik)
Daljinski upravljalnik	Da (priložen)
Garancija	2 leti (standardno), 5 let na kompresor (preverite lokalno)

Pogosto zastavljena vprašanja - KAM 26 N F1 PDH GORENJE

Kako očistim zračne filtre Gorenje KAM 26 N F1 PDH?

Izklopite in izključite napravo. Odprite sprednjo ploščo, odstranite filtre in jih operite s toplo vodo in blagim detergentom. Pred ponovno namestitvijo jih popolnoma posušite. Čistite vsaka 2 tedna za optimalno delovanje.

Kako preklopim med načinoma hlajenja in gretja?

Uporabite gumb Mode na daljinskem upravljalniku za preklapljanje med Auto, Cool, Dry, Fan in Heat. Izbrani način se prikaže na zaslonu. Prepričajte se, da je naprava model s toplotno črpalko za gretje.

Kaj pomeni koda napake 'E1'?

Koda napake E1 običajno označuje težavo s senzorjem temperature notranje enote. Izklopite napravo, počakajte 5 minut in znova zaženite. Če napaka vztraja, se obrnite na usposobljenega tehnika.

Ali lahko klimatsko napravo namestim sam?

Strokovna namestitev je močno priporočljiva za pravilno ravnanje s hladilnim sredstvom, električne povezave in odvodnjavanje. DIY namestitev lahko razveljavi garancijo in povzroči varnostne nevarnosti.

Kako nastavim časovnik na daljinskem upravljalniku?

Pritisnite gumb Timer na daljinskem upravljalniku. Uporabite +/- za nastavitev želenega časa (0,5–24 ur). Pritisnite Set ali počakajte nekaj sekund za potrditev. Naprava se bo samodejno vklopila/izklopila.

Kaj naj storim, če naprava ne hladi pravilno?

Preverite, ali so zračni filtri čisti, nastavitev temperature je pravilna in v bližini zunanje enote ni ovir. Prav tako zagotovite, da so okna in vrata zaprta. Če težava vztraja, pokličite tehnika.

Ali je KAM 26 N F1 PDH energetsko učinkovit?

Da, ima razred A energijske učinkovitosti za hlajenje in A+ za gretje (običajno). Uporabite Eco način in nastavite temperaturo na 24-26 °C za največje prihranke.

Kako uporabim funkcijo Swing?

Pritisnite gumb Swing na daljinskem upravljalniku, da začnete samodejno premikanje vertikalnih lamel. Ponovno pritisnite, da se ustavite na želenem kotu. To pomaga enakomerno porazdeliti zrak.

Kakšno hladilno sredstvo uporablja ta model?

Gorenje KAM 26 N F1 PDH uporablja hladilno sredstvo R32, ki je bolj okolju prijazno in učinkovitejše od starejšega R410A.

Kako ponastavim napravo po izpadu elektrike?

Po vrnitvi napajanja se bo naprava samodejno nadaljevala s prejšnjimi nastavitvami zahvaljujoč funkciji samodejnega ponovnega zagona. Ročna ponastavitev ni potrebna. Če ne, enkrat pritisnite gumb ON/OFF.

NAVODILA ZA UPORABO KAM 26 N F1 PDH GORENJE

Pred uporabo klimatske naprave natančno preberite ta navodila ter jih shranite za kasnejšo uporabo.

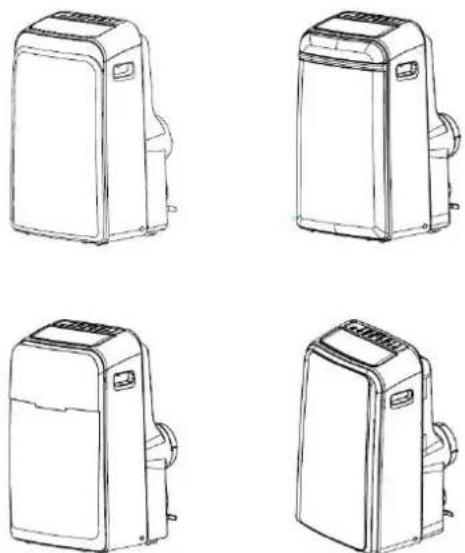

MOBILNA KLIMATSKA NAPRAVA

NAVODILA ZA UPORABNIKA

Preberite ta navodila

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju klimatske naprave. Nekaj preventivne nege z vaše strani vam lahko prinese velik prihranek časa in denarja v celotni življenjski dobi klimatske naprave.

KORISTNI NASVETI

Koristni nasveti....3

VARNOSTNA OPOZORILA

Varnostna opozorila 4

Opozorilo 'Za vašo varnost'......5

Opozorilo 'Električne povezave'......5

SESTAVNI DELI

Pribor....6

Poimenovanje delov 7

ZNAČILNOSTI KLIMATSKE NAPRAVE

Navodila za uporabo elektronskega upravljalnika 8

NAVODILA ZA UPORABO

Navodila za uporabo 10

NAVODILA ZA NAMESTITEV

Umestitev naprave v prostor.... 13

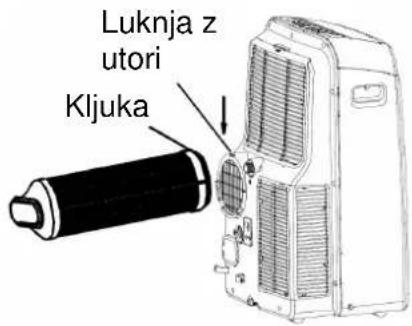

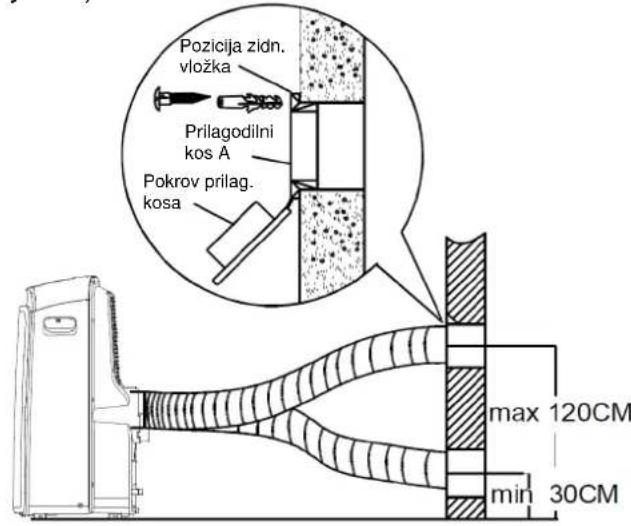

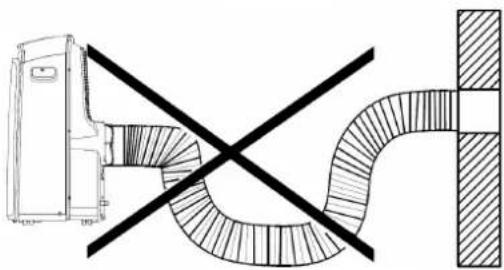

Namestitev cevi odpadnega zraka 14

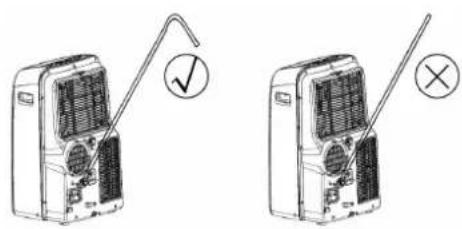

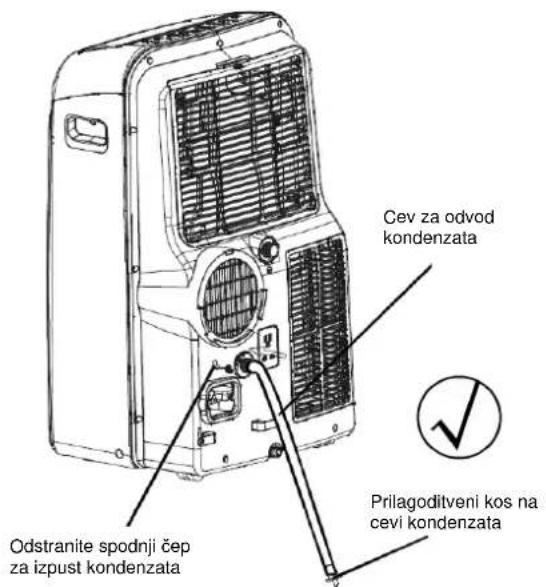

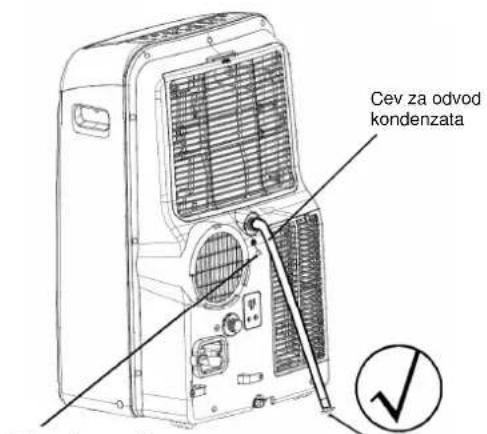

Namestitev cevi za odvod kondenzata 15

ČIŠČENJE IN VZDRŽEVANJE

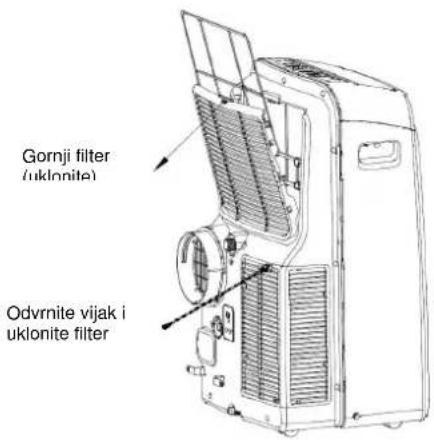

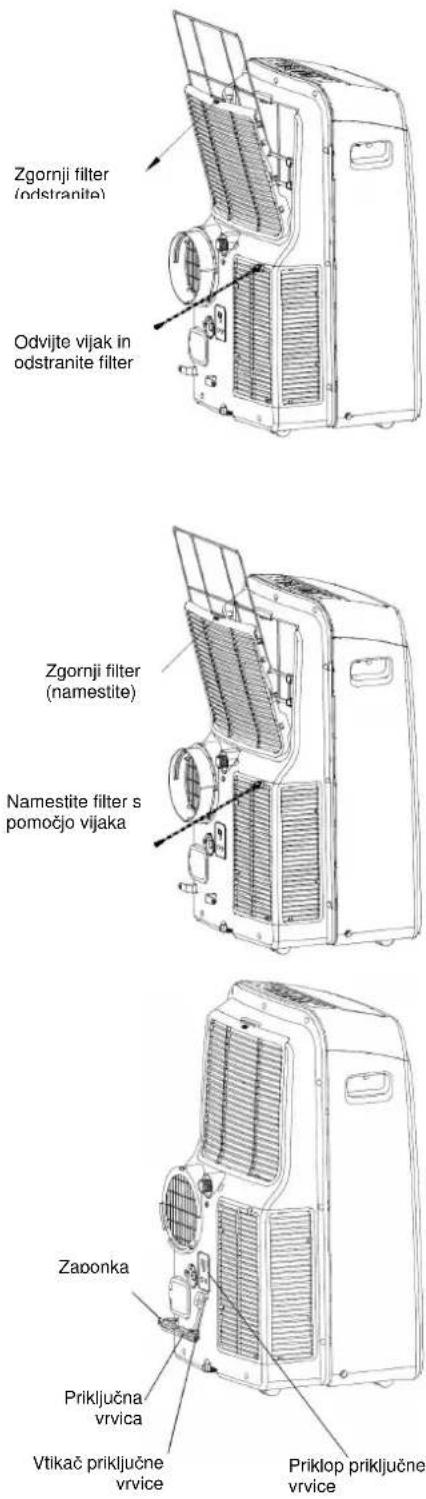

Čiščenje in vzdrževanje 16

ODKRIVANJE NAPAK

Odpravljanje motenj v delovanju 17

OPOMBA

Nazivni podatki, navedeni na energijski nalepki so podani glede na meritve pri testnih pogojih, kjer je uporabljena nepodaljšana cev odpadnega zraka brez prilagodilnih kosov A in B (cev odpadnega zraka ter prilagodilna kosa A in B sta navedena v tabeli s priborom v navodilih za namestitev.

V evropskih državah je pri uporabi klimatske naprave potrebno upoštevati naslednje informacije:

ODLAGANJE ODPADKOV: Tega izdelka ne odlagajte kot nesortiran komunalni odpadek. Potrebno je ločeno zbiranje takšnih odpadkov, kateri se ločeno obdelujejo.

Te naprave ne smete odložiti med gospodinjske odpadke.

Za odlaganje obstajajo različne možnosti:

a) Lokalna uprava je določila sistem zbiranja, kam se lahko odlagajo elektronski odpadki brezplačno za uporabnika.
b) Ko kupujete nov izdelek, lahko star izdelek vrnete prodajalcu.
c) Proizvajalec vzame nazaj star aparat brezplačno za uporabnika.
d) Stari izdelki vsebujejo surovine, katere lahko prodate trgovcem z odpadnimi materiali.

Divje odlaganje odpadkov v gozdove oz. v naravo ogroža vaše zdravje. Zdravju škodljive snovi lahko preko podtalnice najdejo pot v prehrambeno verigo.

• Te naprave ni dovoljeno uporabljati osebam (vključno z otroci), katere imajo zmanjšanje fizične, zaznavne in psihične sposobnosti oziroma pomanjkanje izkušenj in znanja, razen v primeru izvajanja nadzora oziroma podajanja navodil s strani skrbnika, ki je odgovoren za njihovo varnost.
• Skrbniki otrok morajo zagotoviti, da se otroci ne igrajo s napravo

Varnostna opozorila

Da bi lahko preprečili morebitne poškodbe uporabnika ali drugih oseb oziroma poškodbe osebne lastnine je potrebno upoštevati naslednja navodila. Nepravilno uporaba, ki je posledica neupoštevanja navodil, lahko povzroči škodo za škodo na osebni lastnini ali telesne poškodbe.

!Vedno naredite to!

• Uporabljajte klimatsko napravo na takšen način, da je zaščitena pred vlago (kondenzacija, škropljenje z vodo, itd.) Ne umestite klimatske naprava v prostor na takšen način, da lahko pride v stik z vodo oziroma katero koli drugo tekočino. Takoj izključite električno napajanje!
• Napravo vedno transportirajte v pokončni poziciji. Med delovanjem naj stoji na stabilni, ravni podlagi.
• Izključite napravo, kadar je ne uporabljate.
• Popravila lahko izvaja samo pooblaščena in strokovno usposobljena oseba. V primeru poškodbe priključne vrvice lahko popravilo izvede samo strokovno usposobljena oseba.

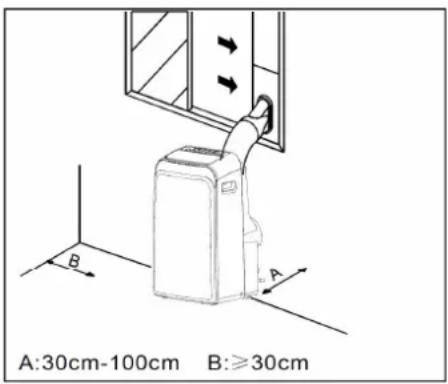

• Zagotovite 30 cm prostora med enoto in stenami, pohištvom, zavesami, itd..
• V primeru, da pride do prevrnitve enote nemudoma izključite napravo in izključite napajalni kabel.

©Nikoli ne naredite tega!

• Ne uporabljajte klimatske naprave v vlažnih prostorih kot sta kopalnica ali pralnica.
• Ne dotikajte se naprave z mokrimi / vlažnimi rokami ali bosi.
• Pritiskanje tipk na upravljalni enoti je dovoljeno samo s prsti.
• Ne odstranjujte fiksno nameščenih pokrovov. Ne uporabljajte naprave, ki ne deluje pravilno oziroma je poškodovana.
• Naprave ne aktivirajte ali ustavljajte s prekinjanjem napajanja električne energije. Vedno uporabljajte stikalo na upravljalni enoti.
• Ne zapirajte oziroma postavljajte ovir okrog dovodov / odvodov zraka.
• Enota ne sme priti v stik z močnimi kemikalijami. Naprave ne uporabljajte v bližini lahko vnetljivih snovi in hlapov (alkohol, insekticidi, bencin,...).
• Uporaba enote s strani nenadzorovanih otrok ni dovoljena.
• Ne uporabljate naprave za katere koli druge namene, razen za namene opisane v teh navodilih

Varčevanje z energijo

• Enoto uporabljajte v priporočeni velikosti prostora.
• Enoto umestite v prostor na takšen način, da pohištvo ne ovira pretoka zraka.
  • V sončnem delu dneva zastrite okna z zavesami / žaluzijami / roletami.
• Redno čistite filtre
• Zapirajte okna in vrata, da zadržite hladen zrak v prostoru in preprečite dotok toplega zraka

Temperaturno območje delovanja

- Klimatska naprava mora obratovati v temperaturnem območju, navedenem v spodnji tabeli:

Način\Temperatura	Sobna temperatura
Hlajenje	17^ ÷ 35^
Razvlaževanje	13^ ÷ 35^
Ogrevanje (opcija)	5^ ÷ 30^

OPOZORILA

Za vašo varnost

• Ne shranjujte oziroma uporabljajte bencina ali katerih koli drugih lahko vnetljivih snovi / hlapov v bližini klimatske naprave ali katerih koli drugih električnih naprav.
• Izognite se nevarnosti požara ali električnega udara. Ne uporabljajte podaljškov ali razdelilnikov. Ne odstranjujte ozemljitvenih jezičkov iz električnih vtičnic.

OPOZORILA

Električne povezave

• Prepričajte se, da električno omrežje omogoča priključitev vašega modela klimatske naprave. Potrebne podatke najdete na napisni tablici, ki se nahaja na strani ohišja za zaščitno mrežo.
• Potrebno je zagotoviti primerno ozemljitev naprave. Dobro izvedena ozemljitev zmanjšuje nevarnost električnega udara oziroma nastanka požara. Naprava je opremljena s priključno vrvico, katera vsebuje tudi tretji, ozemljitveni priključek.
• Vaša klimatska naprava mora biti priključena na napajanje preko električne doze, katera mora biti primerno ozemljena in varovana z ustreznimi varovalkami ter zaščitnim stikalom na diferenčni tok (s FID stikalom). V primeru, da priključna doza ne zadovoljuje zgoraj opisanih zahtev, naj strokovno usposobljena oseba ustrezno pripravi električno inštalacijo.
• Priključna električna doza mora biti dostopna tudi po namestitvi klimatske naprave.

Pribor

Slika	Ime	Količina
	Oprema za izpih odpadnega zraka skozi okno	1
	Zidni prilagoditveni kos A* 1
	Prilagoditveni kos B* 1
	Zidni vložek in samorezni vijak * 4
	Daljinski upravljalnik s pripadajočimi baterijami	1
	prilagoditvenim kosom *	1

OPOMBA: Nekateri modeli klimatskih naprav ne vsebujejo delov označenih z *.

OPOMBA: Vse slike v teh navodilih so namenjene le ponazoritvi naprav. Vaša klimatska naprava je lahko drugačna od prikazane. Veljavna je dejanska oblika.

Poimenovanje delov

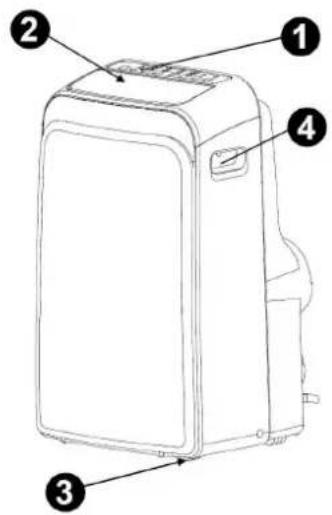

Sprednji del

1. Upravljalna enota
2. Vodoravna loputa za usmerjenje zraka (avtomatsko nihanje)
3. Koleščki za lažje pomikanje po prostoru
4. Ročaji za lažje prenašanje enote (na obeh straneh)

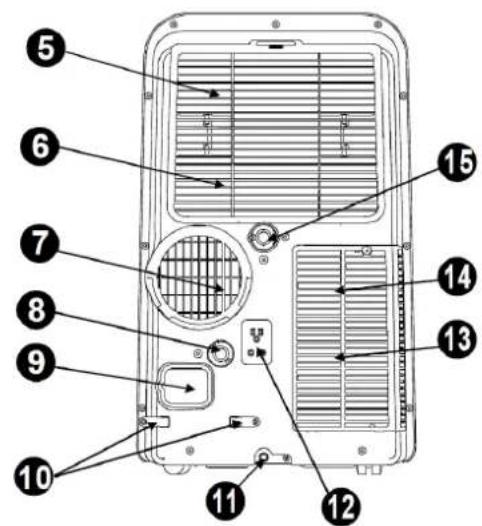

Zadnji del

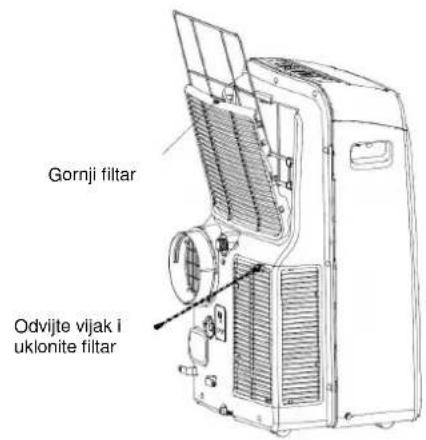

1. Zgornji zračni filter (za zaščitno mrežo)
2. Zgornji dovod zraka
3. Odvod zraka (izstop)
4. Izhod kondenzata (samo pri modelih za ogrevanje
5. Izhod napajalnega priključka
6. Zaponka za shranjevanje priključne vrvice (Uporablja se pri shranjevanju enote)
7. Čep za izpust kondenzata is spodnjega zbiralne posode
8. Doza napajalnega priključka
9. Spodnji zračni filter (za zaščitno mrežo)
10. Spodnji dovod zraka
11. Izpust kondenzata

Navodila za uporabo elektronskega upravljalnika

Preden pričnete z uporabo klimatske naprave, temeljito preučite upravljalno enoto, daljinski upravljalnik in vse njune funkcije. Klimatsko napravo lahko upravljate s pomočjo upravljalne enote ali s pomočjo daljinskega upravljalnika.

OPOMBA: V teh navodilih ni opisano delovanje daljinskega upravljalnika. Podroben opis je v Navodilih za uporabo daljinskega upravljalnika.

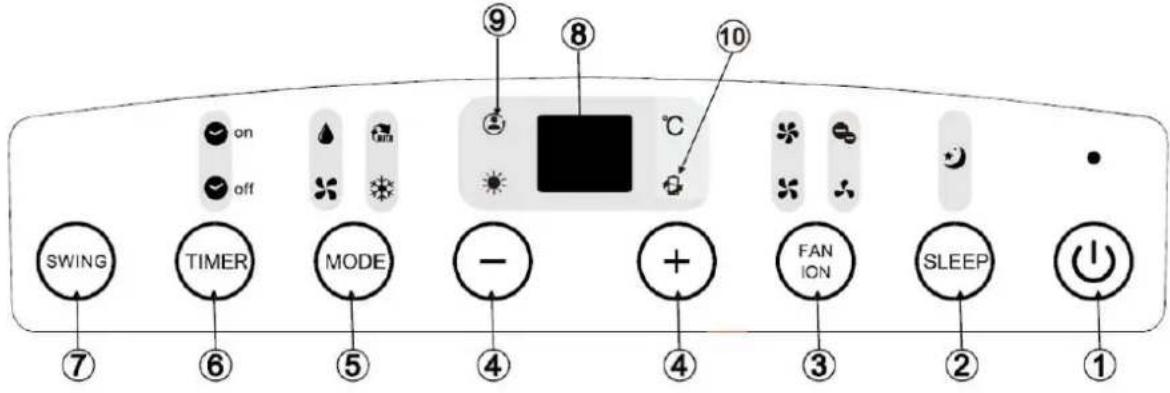

Upravljalna enota klimatske naprave

OPOMBA: Na nekaterih modelih tipko ECO nadomešča tipka SLEEP.

1. Tipka vklop / izklop

Vklop / izklop delovanja klimatske naprave.

1. Tipka nočni način delovanja (SLEEP / ECO)

Vklop / izklop nočnega režima delovanja

1. Tipka hitrost ventilatorja / ionizator (FAN / ION)

(Ionizator opcija pri nekaterih modelih). S pomočjo te tipke se kontrolira hitrost ventilatorja. Možna je izbira med 4 nastavitvami hitrosti ventilatorja – LOW, MED, HI, AUTO. Prikazovalnik hitrosti ventilatorja se osvetli glede na nastavljeno hitrost ventilatorja, razen pri izbiri nastavitve AUTO. Ko je izbrana nastavitev AUTO, se prikaz hitrosti ventilatorja zatemni.

OPOMBA: S daljšim pritiskom na tipko (3 sekunde) se aktivira funkcija ionizator, kateri generira presežek anionov, s katerimi ionizira zrak v prostoru in pomaga odstraniti nečistoče iz zraka. Ponovni daljši pritisk tipke izključi funkcijo ionizator.

1. Tipki gor (+) in dol (-)

S pritiskom tipk se nastavi (poviša ali zniža):

• želena temperatura v prostoru med 17°C in 30°C v korakih po 1°C / 1°F
• nastavitev časovnega programa med 0h in 24 h.

OPOMBA: Upravljalna enota lahko prikazuje temperaturo v °C ali °F. Za spremembo prikaza iz enih v druge enote je potrebno hkrati pritisniti tipki gor (+) in dol (-) za 3 sekunde.

5. Tipka za izbiro načina delovanja (MODE)

S pritiskanjem na tipko se izbere želeni način delovanja. Z vsakim pritiskom na tipko se spremeni način delovanja v korakih AUTO, COOL, DRY, FAN in HEAT (samo pri modelih za ogrevanje). Prikazovalnik načina delovanja se osvetli pod izbrano nastavitvijo.

6. Tipka časovni program (TIMER)

Skupaj s tipkama gor (+) in dol (-) omogoča nastavitev časa zakasnitve vklopa / izklopa (AUTO ON / AUTO OFF). Prikazovalnik nastavitve časovnega programa se osvetli pod izbrano nastavitvijo.

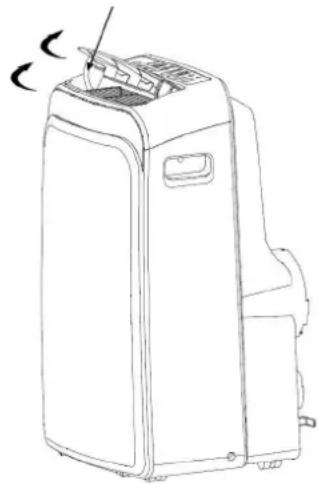

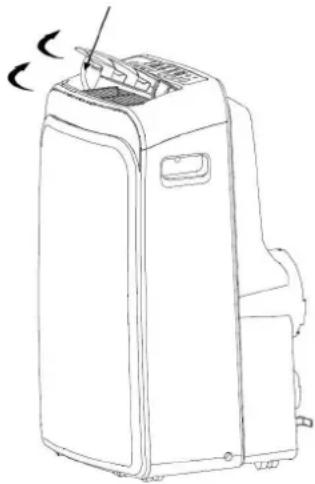

7. Tipka nihanje lopute (SWING)

(Funkcija SWING opcija pri nekaterih modelih). Pritisk na tipko vključi avtomatsko nihanje lopute. Ko je funkcija aktivirana ponoven pritisk tipke SWING ustavi loputo na želenem kotu izpiha zraka.

8. LED prikazovalnik

Prikazuje nastavljeno temperaturo v °C / °F in nastavitev časovnega programa. Ko sta vključena načina delovanja DRY in FAN, se na prikazovalniku prikazuje dejanska temperatura.

Kode napak in opozorila:

• E1 – senzor sobne temperature v okvari. Izključite ter ponovno vključite klimatsko napravo. Če se napaka ponovi, kličite servis.
• E2 – senzor temperature uparjalnika v okvari. Izključite ter ponovno vključite klimatsko napravo. Če se napaka ponovi, kličite servis.
• E3 – temperaturni senzor kondenzatorja v okvari. Izključite ter ponovno vključite klimatsko napravo. Če se napaka ponovi, kličite servis.
• E4 – Napaka komunikacije upravljalne enote. Izključite ter ponovno vključite klimatsko napravo. Če se napaka ponovi, kličite servis.
• P1 – Spodnja zbiralna posoda kondenzata je polna. Priključite cev za izpust kondenzata in izpraznite posodo.

9. Prikaz načina delovanja funkcije FOLLOW ME / TEMP SENSING (pri nekaterih modelih)

OPOMBA: Ta funkcija se lahko aktivira samo preko daljinskega upravljalnika. Daljinski upravljalnik služi kot sobni termostat, kar omogoča natančno kontrolo temperature na poziciji daljinskega upravljalnika.

Za vklop funkcije FOLLOW ME / TEMP SENSING usmerite daljinski upravljalnik proti enoti in pritisnite tipko FOLLOW ME. Prikazovalnik prikazuje dejansko sobno temperaturo na lokaciji, kjer se nahaja daljinski upravljalnik. . Klimatska naprava vsake 3 minute prejme signal iz daljinskega upravljalnika vse do izklopa funkcije. V primeru, da klimatska naprava 7 minut ne prejme signala daljinskega upravljalnika, izključi funkcijo FOLLOW ME in kratko zapiska.

10. Prikaz načina delovanja funkcije POWER MANAGEMENT

Ko je temperatura okolice nižja (način hlajenja) ali višja (način ogrevanja) kot želena temperature v določenem časovnem obdobju, bo enota samodejno prešla v način delovanja upravljanja napajanja. Kompresor in ventilator se zaustavita in indikator za upravljanje napajanja se osvetli. Ko je temperatura okolice višja (način hlajenja) ali manjši (način ogrevanja), kot je nastavitev temperature, bo enota samodejno prenehala z izvajanjem funkcije. Lučka za upravljanje napajanja potemni in kompresor in (ali) ventilator začne z delovanjem.

Navodila za uporabo

Način delovanja hlajenje (COOL)

1. Pritisnite tipko NACIN DELOVANJA in izberite hlajenje (COOL).
2. Pritisnite tipki gor / dol (+ / -), da nastavite želeno temperaturo med 17°C in 30°C.
3. Pritisnite tipko hitrost ventilatorja (FAN SPEED) in izberite hitrost ventilatorja izmed 4 možnih nastavitev (AUTO, LOW, MED, HI).

Način delovanja ogrevanje (HEAT) (samo modeli z funkcijo ogrevanja)

1. Pritisnite tipko NAČIN DELOVANJA in izberite ogrevanje (HEAT).
2. Pritisnite tipki gor / dol (+ / -), da nastavite želeno temperaturo med 17°C in 30°C.
3. Pritisnite tipko hitrost ventilatorja (FAN SPEED) in izberite hitrost ventilatorja. Pri nekaterih modelih s funkcijo ogrevanje hitrosti ventilatorja ni možno nastavljati.

Način delovanja razvlaževanje (DRY)

1. Pritisnite tipko NAČIN DELOVANJA in izberite razvlaževanje (DRY).
2. V temu načinu delovanja ni možno nastaviti želene temperature ali izbrati hitrosti ventilatorja. Ventilator deluje s hitrostjo LOW.
3. Zaprite okna in vrata za najboljši efekt razvlaževanja.
4. Cev odpadnega zraka ne sme biti nameščena, da se lahko osušen zrak vrne nazaj v prostor.

Način delovanja avtomatsko (AUTO)

1. Pritisnite tipko NAČIN DELOVANJA in izberite AUTO. V avtomatskem načinu delovanja (AUTO) lahko klimatska naprava logično izbere način HLAJENJE, VENTILATOR in OGREVANJE (COOL, FAN in HEAT) z zaznavanjem razlike med dejansko sobno temperaturo in temperaturo, nastavljeno na daljinskem upravljalniku.
2. V načinu delovanja AUTO ni možno nastaviti hitrosti ventilatorja.

Način delovanja ventilator (FAN operation)

1. Pritisnite tipko NAČIN DELOVANJA in izberite ventilator (FAN).
2. Pritisnite tipko hitrost ventilatorja (FAN SPEED) in izberite hitrost ventilatorja izmed 4 možnih nastavitev (AUTO, LOW, MED, HI).
3. V temu načinu delovanja ni možno nastaviti želene temperature.
4. Cev odpadnega zraka ne sme biti nameščena.

Način delovanja časovni program (TIMER)

1. Ko je klimatska naprava vključena, bo pritisk tipke TIMER sprožil začetek nastavitve AUTO-OFF programa. Indikator TIMER OFF se osvetli.
   S pomočjo tipk gor (+) in dol (-) se nastavi želeni čas. Če se v 5 sekundah ponovno pritisne tipka TIMER, se sproži nastavitev AUTO-ON programa. Indikator TIMER-ON se osvetli. S pomočjo tipk gor (+) in dol (-) se nastavi želeni čas.

2. Ko je klimatska naprava izključena pritisk na tipko TIMER sproži nastavitev AUTO-ON programa, ponoven pritisk v 5 sekundah sproži nastavitev AUTO-OFF programa.

3. Pritisnite oziroma držite tipki gor (+) ali dol (-) za spremembo časa avtomatskega vklopa v korakih po 0,5 h do skupnega nastavljenega časa 10h, nato v korakih po 1h do skupne nastavitve časa 24 h. Klimatska naprava bo odštevala čas do vklopa oziroma izklopa.

4. Prikaz preostalega časa časovnega programa bo zamenjal prikaz nastavljene temperature po 5 sekundah neaktivnosti na daljinskem upravljalniku.
5. Ročni izklop / vklop klimatske naprave ali nastavitev časovnega programa na 0.0 bo preklical avtomatski vklop / izklop.
6. V primeru napak E1, E2, E3, E4 avtomatska nastavitev vklopa / izklopa ni aktivna.

Nočni način delovanja (SLEEP / ECO)

1. Pritisnite tipko SLEEP / ECO
2. V primeru delovanja v nočnem režimu enota v primeru hlajenja (gretja) prvo uro avtomatsko poviša (zniža) nastavljeno sobno temperaturo vsakih 30 minut za 1°C, nato to sobno temperaturo vzdržuje naslednjih 6 ur. Po pretečenih 7 urah se enota avtomatsko vrne v prej nastavljeni način delovanja.
3. Ta funkcija ni na voljo v načinu delovanja FAN ali DRY

Ostale funkcije

Auto – Restart (na nekaterih modelih)

V primeru izpada električne energije in ponovni vzpostavitvi električnega omrežja bo klimatska naprava samodejno pričela z delovanjem po predhodnih nastavitvah.

Minimalni čas izključenosti 3 minute

Po ustavitvi naprave ne moremo nemudoma zagnati. Avtomatski zagon se bo zgodil po 3 minutah. Ta funkcija ščiti napravo in podaljšuje njeno življenjsko dobo.

Avtomatsko nihanje lopute izpiha zraka

1. Ob pritisku na tipko vklop se loputa odpre do maksimalne pozicije. Pritisnite tipko SWING na upravljalni enoti ali na daljinskem upravljalniku za pričetek avtomatskega pomikanja lopute.

OPOMBA: Ponoven pritisk na tipko SWING ustavi loputo na želeni poziciji.

POZOR: Lopute ne nastavljajte ročno!

Umestitev naprave v prostor

• Klimatska naprava mora biti nameščena na trdno podlago. S tem se zmanjša možnost prenašanja tresljajev in hrupa. Za varno in zanesljivo postavitev postavite napravo na gladko in dovolj močno površino, da zdrži njeno težo.
• Enota ima nameščene koleščke za pomoč pri postavitvi. Enota se lahko pomika po koleščkih samo po ravnih, gladkih površinah. Bodite pazljivi pri pomikanju po površinah, prekritih s preprogami. Ne poskušajte premikati enote po koleščkih preko predmetov.
• Enota mora biti nameščena v bližini primerno ozemljene električne priključne doze.
• Ne zapirajte oziroma postavljajte ovir okrog dovodov / odvodov zraka.
• Omogočite odmik 30 cm do 100 cm od sten za učinkovito delovanje klimatske naprave.

OPOMBA: Vse slike v teh navodilih so namenjene le ponazoritvi naprav. Vaša enota je lahko drugačna od prikazane. Veljavna je dejanska oblika.

Namestitev cevi odpadnega zraka

Cev odpadnega zraka in prilagoditveni kos je potrebno namestiti oziroma odstraniti v odvisnosti od načina delovanja klimatske naprave.

Način delovanja ogrevanje (HEAT), hlajenje (COOL), avtomatsko (AUTO)	Namestiti
Način delovanja ventilator (FAN), razvlaževanje (DEHUMIDIFY)	Odstraniti

1. Namestite prilagodilna kosa B in I na cev odpadnega zraka, kot prikazujejo sliki 6 in 7. Navodila o namestitvi opremi za izpih odpadnega zraka skozi okno se nahajajo na prejšnjih straneh.

2. Nastavite cev z zapahi na luknjo izhodnega zrak, ki je opremljena z utori. Nato namestite cev tako, da jo porinite v smeri puščice.

Namestitev cevi odpadnega zraka direktno v steno

(Ni možno pri enotah brez prilagoditvenega kosa A, zidnih vložkov in samoreznih vijakov).

1. Pripravite luknjo v zidu. S pomočjo priloženih vijakov in zidnih vložkov namestite prilagodilni kos A na odprtino v steni. Prilagodilni kos mora biti temeljito nameščen!
2. Namestite cev odpadnega zraka na prilagoditveni kos A

OPOMBA: Zaprite luknjo s pomočjo pokrova prilagodilnega kosa, kadar je ne uporabljate.

Cev odpadnega zraka lahko raztegnete ali stisnete, odvisno od potreb pri montaži. Priporočljivo je, da je dolžina cevi minimalna.

POMEMBNO: Cev odpadnega zraka ne sme biti preveč zavita.

POZOR: Prepričajte se, da se v radiju 500 mm okoli odprtine za odvod zraka ne nahajajo ovire, ki bi lahko ovirale pretok.

Namestitev cevi za odvod kondenzata

Odstranite zgornji čep za izpust kondenzata
Prilagoditveni kos na cevi kondenzata

- Med načinom delovanja razvlaževanje odstranite zgornji čep za izpust kondenzata, ki se nahaja na zadnji strani enote. Namestite nastavek za odvod kondenzata (5/8" univerzalni ženski nastavek) z 3/4" cevjo (cev ni dobavljena v sklopu klimatske naprave). Za modele brez nastavka za odvod kondenzata pritrdite cev za odvod kondenzata direktno v luknjo. Drugi konec cevi za odvod kondenzata, opremljen s prilagoditvenim kosom namestite direktno na odtok. Glejte sliko 11.

- Med načinom delovanja ogrevanje odstranite spodnji čep za izpust kondenzata, ki se nahaja na zadnji strani enote. . Namestite nastavek za odvod kondenzata (5/8" univerzalni ženski nastavek) z 3/4" cevjo (cev ni dobavljena v sklopu klimatske naprave). Za modele brez nastavka za odvod kondenzata pritrdite cev za odvod kondenzata direktno v luknjo. Drugi konec cevi za odvod kondenzata, opremljen s prilagoditvenim kosom namestite direktno na odtok.

- OPOMBA: Prepričajte se, da je cev dobro nameščena in nikjer ni spuščanja. Usmerite cev proti odtoku in se prepričajte, da ni nobenih zank, katere bi ustavile pretok vode. Namestite konec cevi v odtok in zagotovite, da bo vedno obrnjena navzdol. S tem zagotovite nemoten odtok vode. Nikoli ne pustite koca cevi kondenzata obrnjene navzgor.

- Ko nivo vode v spodnji zbiralni posodi doseže določen nivo, prikazovalnik prikaže opozorilo 'P1', enota opozori stranko z osmimi kratkimi piski. V tem trenutku se ustavi proces ohlajanja in razvlaževanja zraka. Ventilator bo deloval dalje (to je normalno) Izključite enoto in jo pozorno premaknite do mesta, kjer boste izvedli izpust kondenzata. Odstranite čep in opravite izpust. Po opravljenem izpustu ponovno vstavite čep in zaženite klimatsko napravo. Na prikazovalniku se v nekaj sekundah izbriše prikaz opozorila. V primeru, da se napaka kljub izpraznjeni posodi kondenzata ponavlja pokličite servis.

OPOMBA: Ne pozabite namestiti čepa pred ponovno uporabo naprave.

Čiščenje in vzdrževanje

POMEMBNO:

• Izključite napravo iz električnega omrežja pred čiščenjem ali servisiranjem.
• Ne uporabljate bencina, razredčil ali drugih kemikalij za čiščenje naprave
• Enote ne perite z direktnim curkom vode. Lahko pride do električnega udara!
• Če je priključna vrvica poškodovana, jo mora popraviti strokovno usposobljena oseba oziroma proizvajalec.

1. Zračni filter

• Očistite zračni filter vsaj enkrat na vsake dva tedna, da preprečite poslabšanje delovanja notranjega ventilatorja zaradi prahu.
• Odstranitev filtra: Enota vsebuje dva filtra. Zgornji filter odstranite iz naprave v smeri puščice. Spodnji filter: odvijte vijak in odstranite filter.
• Čiščenje: Filter nežno potopite v mlačno vodo (40°C) in ga očistite z nevtralnim detergentom. Filter splaknite in ga posušite na senčnem mestu.
• Namestitev: Filtre namestite nazaj v obratnem vrstnem redu, kot je opisano zgoraj.

2. Ohišje

- Uporabite mehko krpo z nevtralnim detergentom za čiščenje ohišja. Na koncu obrišite s suho krpo.

3. Priprava na daljše mirovanje enote

• Odstranite gumijast čep na zadnji strani enote in namestite cev za odvod kondenzata. Drugi konec cevi, opremljen s prilagoditvenim kosom namestite direktno na odtok.
• Odstranite čep na spodnji strani naprave in opravite izpust kondenzata.
• Klimatska naprava naj v toplem prostoru 12 ur deluje v režimu VENTILATOR, da se naprava osuši. S tem se prepreči nastanek plesni.
• Ustavite enoto in izvlecite vtikač. Zvijte priključno vrvico in jo pritrdite z zaponko na zadnji strani enote. Iz daljinskega upravljalnika odstranite baterije.
• Očistite zračna filtra ter ju ponovno vstavite.

Odprava moten v delovanju

V primeru, da se pojavi katerakoli od naslednjih napak, takoj ustavite klimatsko napravo. Izključite električno napajanje in ga ponovno vključite. Če napaka še vedno obstaja se obrnite na najbližji servisni center.
Motnja	Kontrolna lučka DELOVANJA ali kakšna druga kontrolna lučka hitro utripa.
	Varovalka pogosto pregori ali se tokovno prekinjalo pogosto sproži.
	Če se na prikazovalniku prikaže ena izmed naslednjih napak: E1, E2, E3, E4, P1

Motnja	Vzrok	Ukrep
Naprava ob pritisku tipke vklop / izklop ne prične delovati.	Na zaslonu upravljalne enote se prikaže 'P1'.	Izpraznite vodo iz spodnje posode za kondenzat.
	Sobna temperatura je nižja (višja) od nastavljene v režimu hlajenje (gretje).	Ponastavite temperaturo.
Hlajenje ali ogrevanje prostora ni zadovoljivo (le pri modelih za hlajenje in ogrevanje).	Temperaturna nastavitev je previsoko nastavljena	Znižajte želeno temperaturo.
	V prostoru se nahajajo viri toplote (hladu).	Odstranite vire toplote (hladu), če je mogoče.
	Cev odpadnega zraka ni priključena.	Priključite cev odpadnega zraka in se prepričajte, da pravilno deluje.
	Zračni filter je zamašen.	Očistite zračni filter.
	Vrata ali okna so odprta. Zaprite vrata in okna.
	Cev odpadnega zraka je zamašena.	Očistite cev odpadnega zraka.
Neprimerna glasnost / vibracije.	Tla niso ravna in trdna. Enoto postavite na ravna in trdna tla.
Iz naprave prihaja rahel žvižgajoč zvok.	Zvok povzroča pretakanje hladilne tekočine znotraj naprave.	To je normalno delovanje.
Samodejni izklop napajanja v načinu delovanja ogrevanje	Aktivirana je avtomatska zaščita pred pregrevanjem. Ko temperatura na izhodu zraka preseže 70°C, se naprava ustavi.	Ko se naprava ohladi, jo ponovno vključite.
Če napaka ni odpravljena, se obrnite na vašega prodajalca ali na najbližji servisni center. Podrobno jim razložite motnje in navedite model naprave.

OPOMBA: Klimatske naprave ne popravljajte sami. Vedno se obrnite na pooblaščen servisni center.

ENGLISH

KAM xx PD

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju klimatskog uređaja. Malo preventivne njege s vaše strane može donijeti veliku uštedu vremena i novca u cjelokupnome životnom vijeku klimatskog uređaja.

KORISNI SAVJETI

Korisni savjeti 4

SIGURNOSNA UPOZORENJA

Sigurnosna upozorenja 5

Upozorenje 'Radi vaše sigurnosti'......6

Upozorenje 'Električne instalacije' 6

SASTAVNI DIJELOVI

Pribor....7

Naziv dijelova 8

SVOJSTVA KLIMATSKOG UREĐAJA

Upute za uporabu elektronskog upravljača 9

UPUTE ZA UPORABU

Upute za uporabu 11

UPUTE ZA POSTAVLJANJE

Postavljanje uređaja u prostoriji....12

Sigurnosna upozorenja

Temperaturno območje delovanja

- Klimatska naprava mora obratovati v temperaturnem območju, navedenem v spodnji tabeli:

Način\Temperatura	Sobna temperatura
Hlađenje	17^ ÷ 35^
Odvlaživanje	13^ ÷ 35^
Grijanje (opcija)	5^ ÷ 30^

UPOZORENJA

Radi vaše sigurnosti

• Nemojte čuvati, odnosno koristiti benzin ni bilo koje druge zapaljive tvari, odnosno isparenja u blizini klimatskog uređaja ili bilo kojih drugih električnih uređaja.
• Izbjegavajte opasnosti od požara ili električnog udara. Nemojte koristiti produžne ili razdjelne kabele. Nemojte uklanjati jezičke za uzemljenje iz električnih utičnica.

UPOZORENJA

Električne instalacije

Kôdovi pogreški i upozorenja:

• E1 – senzor sobne temperature u kvaru. Isključite i ponovno uključite klimatski uređaj. Ako se pogreška ponovi, pozovite servis.
• E2 – senzor temperature isparivača u kvaru. Isključite i ponovno uključite klimatski uređaj. Ako se pogreška ponovi, pozovite servis.
• E3 – senzor temperature kondenzatora u kvaru. Isključite i ponovno uključite klimatski uređaj. Ako se pogreška ponovi, pozovite servis.
• E4 – Pogreška komunikacije upravljačke jedinice. Isključite i ponovno uključite klimatski uređaj. Ako se pogreška ponovi, pozovite servis.
• P1 – Donja zbirna posuda kondenzata jest puna. Priključite cijev za ispust kondenzata i ispraznite posuduPrikaz načina delovanja

9. Prikaz načina rada funkcije FOLLOW ME / TEMP SENSING (kod nekih modela)

NAPOMENA: Ova se funkcija može aktivirati samo daljinskim upravljačem. Daljinski upravljač služi kao sobni termostat, što omogućuje preciznu kontrolu temperature na položaju daljinskog upravljača.

Za uključenje funkcije FOLLOW ME / TEMP SENSING usmjerite daljinski upravljač prema jedinici i pritisnite tipku FOLLOW ME. Na zaslonu se prikazuje stvarna sobna temperatura na mjestu daljinskog upravljača. Klimatski uređaj svake 3 minute prima signal iz daljinskog upravljača sve do isključenja funkcije. Ako klimatski uređaj 7 minuta ne primi signal daljinskog upravljača, isključuje funkciju FOLLOW ME i čuje se kratak zvučni signal.

1. Prikaz načina rada funkcije POWER MANAGEMENT / UPRAVLJANJE NAPAJANJEM Kada je temperatura okoline niža (hlađenje mod) ili veći (grijanje mod) nego se temperatura za razdoblje od vrijeme, uređaj će se automatski rad upravljanje napajenjem.

Upute za uporabu

Automatsko ljuljanje krilca ispuha zraka

Čiščenje in vzdrževanje

VAŽNO:

1. Taster časovnik (TIMER)

Zajedno sa tasterima gore (+) i dole (-) omogućava podešavanje vremena zakašnjenja uključenja/ isključenja (AUTO ON / AUTO OFF). Ekran za prikaz podešavanja časovnika zasvetli ispod izabranog podešavanja.

1. Taster ljuljanje krilca (SWING)

(Funkcija SWING kao mogućnost kod nekih modela). Pritiskom na taster uključujete automatsko ljuljanje krilca. Kada je funkcija aktivirana ponovnim pritiskom na taster SWING zaustavljate krilce na željenom uglu ispuštanja vazduha.

1. Ekran (LED)

Prikazuje podešenu temperaturu u °C / °F i podešavanje časovnika. Kada su uključeni načini rada DRY i FAN, na ekranu se prikazuje stvarna temperatura.

Kôdovi grešaka i upozorenja:

• E1 – senzor sobne temperature u kvaru. Isključite i ponovo uključite klima uređaj. Ukoliko se greška ponovi, pozovite servis.
• E2 – senzor temperature isparivača u kvaru. Isključite i ponovo uključite klima uređaj. Ukoliko se greška ponovi, pozovite servis.
• E3 – senzor temperature kondenzatora u kvaru. Isključite i ponovo uključite klima uređaj. Ukoliko se greška ponovi, pozovite servis.
• E4 – Greška komunikacije upravljačke jedinice. Isključite i ponovo uključite klima uređaj. Ukoliko se greška ponovi, pozovite servis.

• P1 – Donja zbirna posuda kondenzata je puna. Priključite cev za ispuštanje kondenzata i ispraznite posudu.

• Prikaz načina rada funkcije FOLLOW ME / TEMP SENSING (kod nekih modela)

NAPOMENA: Ova funkcija može da se pokrene samo daljinskim upravljačem. Daljinski upravljač služi kao sobni termostat i omogućava preciznu kontrolu temperature na položaju daljinskog upravljača. Za uključenje funkcije FOLLOW ME / TEMP SENSING usmerite daljinski upravljač prema jedinici i pritisnite taster FOLLOW ME. Na ekranu se prikazuje stvarna sobna temperatura na mestu daljinskog upravljača. Klima uređaj svake 3 minute prima signal iz daljinskog upravljača sve do isključenja funkcije. Ukoliko klima uređaj 7 minuta ne primi signal daljinskog upravljača, isključuje funkciju FOLLOW ME i čuje se kratak zvučni signal.

1. Prikaz načina rada funkcije POWER MANAGEMENT / UPRAVLJANJE

NAPAJANJEM Kada je temperatura okoline niža (hlađenje mod) ili veći (grijanje mod) nego se temperatura za razdoblje od vrijeme, uređaj će se automatski rad upravljanje napajenjem.

Uputstvo za upotrebu

Način rada časovnik (TIMER)

1. Kada je klima uređaj uključen, pritiskom na taster TIMER pokrećete podešavanje programa AUTO-OFF. Indikator TIMER OFF zasvetli. Tasterima gore (+) i dole (-) podešavate željeno vreme. Ukoliko se u roku od 5 sekundi ponovo pritisne taster TIMER, pokreće se podešavanje programa AUTO-ON. Indikator TIMER-ON zasvetli. Tasterima gore (+) i dole (-) podešavate željeno vreme.

2. Kada je klima uređaj isključen, pritiskom na taster TIMER pokrećete podešavanje programa AUTO-ON, a ponovnim pritiskom u roku od 5 sekundi pokreće se podešavanje programa AUTO-OFF.

3. Pritisnite, odnosno držite tastere gore (+) ili dole (-) za promenu vremena automatskog uključenja u koracima po 0,5 h do zajedničkog podešenog vremena od 10 h, a zatim u koracima po 1 h do zajedničkog podešavanja vremena od 24 h. Klima uređaj odbrojava vreme do uključenja, odnosno isključenja.

4. Prikaz preostalog vremena časovnika zameniće prikaz podešene temperature nakon 5 sekundi neaktivnosti na daljinskom upravljaču.
5. Ručno isključenje/uključenje klima uređaja ili podešavanje časovnika na 0.0 opozvaće automatsko uključenje/ isključenje.
6. U slučaju grešaka E1, E2 automatsko podešavanje uključenja/isključenja nije aktivno.

Noćni način rada (SLEEP / ECO)

1. Pritisnite taster SLEEP / ECO
2. U noćnom načinu rada jedinica prilikom hlađenja (grejanja) u okviru prvog časa automatski povećava (smanjuje) podešenu sobnu temperaturu svakih 30 minuta za 1 °C, a zatim tu sobnu temperaturu održava sledećih 6 časova. Nakon isteka 7 časova jedinica se automatski vraća u prethodno podešeni način rada.
3. Ova funkcija nije na raspolaganju u načinu rada FAN ili DRY.

Ostale funkcije

Auto – Restart (kod nekih modela)

U slučaju prekida u dovodu električne energije i ponovnog uspostavljanja električne mreže klima uređaj automatski počinje da radi prema prethodnim podešavanjima.

Minimalno trajanje isključenosti 3 minute

Čiščenje in vzdrževanje

Pre vašu bezpečnost'

6. Tlačidlo TIMER (časovač)

Používa sa na nastavenie programu času spustenia AUTO ON (automatická aktivácia) a času vypnutia AUTO OFF (automatická deaktivácia) spolu s tlačidlami. Kontrolka ukazovatel'a zapnutého / vypnutého časovača svieti pod nastavením zapnutého / vypnutého časovača.
