IED-02 - Mehansko orodje MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Dizelski injektor ekstraktor
Znamka	MSW
Model	IED-02
Glavna uporaba	Odstranjevanje zagozdenih injektorjev na CDI dizelskih motorjih
Skupna teža	3,8 kg
Teža drsnega kladiva	1,6 kg
Dimenzije (D x Š x V)	35 x 29 x 9,5 cm
Glavni material	Jeklo
Priloženi adapterji	M27x1.0 (Ž) za Bosch, M22x1.5 (M) not., M17x1.5 (M) zun., M12x1.75 (M) zun., M10x1.5 (M) zun.
Združljivi motorji	Mercedes CDI OM 611, 612, 613
Varnost	Ugasnjen in ohlajen motor; nošenje rokavic in očal; trdna pritrditev
Vzdrževanje	Po vsaki uporabi očistite; navoje namažite z lahkim oljem
Vsebina paketa	Ekstraktor, inercijsko kladivo 1,6 kg, 5 adapterjev, orodjar
Uporaba	Profesionalne delavnice in izkušeni ljubiteljski mehaniki
Shranjevanje	Suho mesto, zaščiteno pred vlago

Pogosto zastavljena vprašanja - IED-02 MSW

Kako namestiti adapter na injektor?

Izberite adapter, ki ustreza navoju injektorja (M27x1.0, M22x1.5 itd.). Trdno ga privijte na vodilno palico ekstraktorja, nato pa celoto pritrdite na injektor. Pred uporabo inercijskega kladiva se prepričajte, da je povezava dobro zategnjena.

Katere vrste injektorjev je mogoče odstraniti s tem orodjem?

Orodje je zasnovano za injektorje dizelskih motorjev, zlasti modele CDI, kot so Mercedes OM 611, 612 in 613. Učinkovito je za zagozdene injektorje zahvaljujoč drsnemu kladivu 1,6 kg.

Ali je mogoče ta ekstraktor uporabiti na bencinskem motorju?

Ne, to orodje je posebej zasnovano za dizelske injektorje. Navoji in udarna sila niso primerni za bencinske injektorje. Uporabljajte ga samo za predvideno uporabo, da preprečite poškodbe.

Kako vzdrževati orodje po vsaki uporabi?

Po uporabi očistite vse komponente, zlasti navoje adapterjev in vodilno palico. Redno nanesite lahko strojno olje na navoje, da preprečite rjo in zagotovite gladko delovanje. Orodje shranite na suhem mestu.

Kakšne varnostne ukrepe je treba upoštevati?

Pred vsakim posegom se prepričajte, da je motor ugašen in ohlajen. Nosite rokavice in zaščitna očala. Preverite, da je orodje trdno pritrjeno in da so vsi priključki zategnjeni. Bodite previdni, da ne poškodujete sedeža injektorja.

Ali lahko to orodje uporabim za druge namene kot za odstranjevanje injektorjev?

Ne, orodje je namenjeno izključno odstranjevanju dizelskih injektorjev. Drugačna uporaba lahko poškoduje orodje ali komponente motorja. Upoštevajte navedeno področje uporabe.

Kaj storiti, če injektor kljub uporabi kladiva ne pride ven?

Preverite, ali je adapter pravilno pritrjen in ali je orodje dobro poravnano. Če injektor ostane blokiran, ne povečujte sile prekomerno. Uporabite sredstvo za sproščanje in počakajte. Po potrebi se posvetujte s strokovnjakom.

Kateri adapterji so priloženi ekstraktorju?

Komplet vključuje: adapter M27x1.0 (Ž) za Bosch, adapter M22x1.5 (M) z notranjim navojem, adapter M17x1.5 (M) z zunanjim navojem, adapter M12x1.75 (M) zunanji in adapter M10x1.5 (M) zunanji. Pokrivajo večino običajnih injektorjev.

Kako shraniti orodje za podaljšanje njegove življenjske dobe?

Po čiščenju in mazanju shranite ekstraktor in njegove dodatke v priloženo orodjarno. Postavite ga na suho mesto, zaščiteno pred vlago in onesnaževalci. Izogibajte se udarcem in ekstremnim temperaturam.

Ali je drsno kladivo nastavljivo?

Ne, kladivo ima fiksno težo 1,6 kg. Prosto drsi po vodilni palici, da ustvari nadzorovan udarec. Njegova večkratna uporaba omogoča odstranjevanje zagozdenih injektorjev brez poškodovanja navoja.

NAVODILA ZA UPORABO IED-02 MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevođu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Snemalnik dizelskih injektorjev
Model	MSW-IED-02
Teža drsnega kladiva [kg]	1,6
Mere (širina x globina x višina) [cm]	35 x 29 x 9,5
Skupna teža [kg]	3,8

• Pred zagonom se prepričajte, da je motor ugasnjen in ohlajen.
• Nosite ustrezno zaščitno opremo, vključno z rokavicami in zaščitnimi očali, da preprečite poškodbe, će injektor nepričakovano izstopi.
• Prepričajte se, da je orodje varno pritrjeno in da so vse povezave tesne, preden poskusite potegniti injektor.
• Med uporabo bodite posebno previdni, da ne poškodujete sedeža injektorja ali drugih komponent motorja.
• Orodje uporabljajte samo za predvideni namen. Nepravilna uporaba lahko povzroči poškodbe orodja ali komponent motorja.

Področje uporabe

Izdelek je zasnovan za odstranjevanje injektorjev goriva iz dizelskih motorjev, zlasti pri CDI motorjih, kot so OM 611, OM 612 in OM 613. To orodje je še posebej uporabno za odstranjevanje zatakjenih injektorjev, ki zahtevajo dodatno silo, da jih izvlečete iz glave valja.

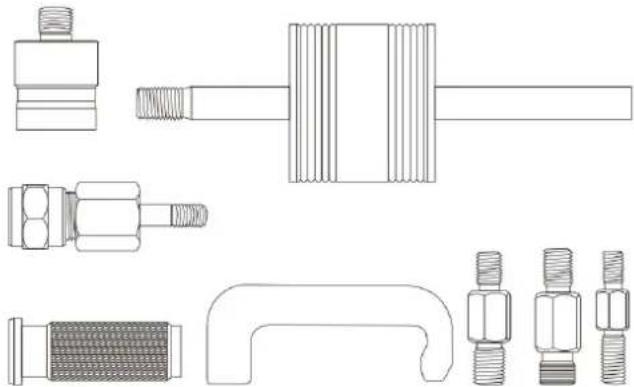

Vsebina kompleta

Komplet vključuje naslednje komponente:

• Snemalec injektorja
• Drsno kladivo 1,6 kg
  • Adapter M22 x 1,5 (M) notranji navoj
  • Adapter M17 x 1,5 (M) zunanji navoj
  • Adapter M12 x 1,75 (M) zunanji navoj
  • Adapter M10 x 1,5 (M) zunanji navoj
• Škatla z orodjem

- Adapter za vbrizgalno šobo M27 x 1,0 (F) za Bosch

• Po vsaki uporabi očistite vse sestavne dele kompleta. Bodite posebno pozorni na navoje adapterjev in vodila, da preprečite rjo.
• Navoje adapterjev redno mažite z lahkim strojnim oljem, da zagotovite nemoteno delovanje in preprečite obrabo.
• Orodje shranjujte na suhem in varnem mestu, stran od vlage in onesnaževalcev, da podaljšate njegovo življenjsko dobo.

Končne pripombe

• Orodje je zasnovano za profesionalno uporabo v avtomobilskih delavnicah, lahko pa ga uporabljajo tudi izkušeni amaterski mehaniki.
• Zagotovite, da se upoštevajo pravilni postopki za odstranjevanje in nameščanje injektorjev, ki jih priporoča proizvajalec vozila.

Redno čiščenje in vzdrževanje orodja bo zagotovilo njegovo dolgo življenjsko dobo in učinkovitost.
